Проверка и замена бендикса на стартере своими руками

Цена вопроса

Напоследок стоит добавить, что бендикс — недорогая запчасть. Например, бендикс ВАЗ 2101 (а также других “классических” ВАЗов) стоит около 5…6$, каталожный номер — DR001C3. А цена бендикса (ном. 1006209923) для машин ВАЗ 2108-2110 — 12…15$. Стоимость бендикса для автомобилей FORD марок Focus, Fiesta и Fusion — около 10…11$. (кат. ном. 1006209804). Для машин TOYOTA Avensis и Corolla бендикс 1006209695 — 9…12$.

Таким образом, зачастую для бендикса ремонт нецелесообразен. Проще купить новый и попросту заменить его. Тем более, что при ремонте отдельных его частей велика вероятность быстрого выхода из строя других.

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя. Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

Отказ автомобиля заводиться после поворота ключа в замке зажигания часто происходит по вине неисправного втягивающего реле

В таких случаях водителю важно знать, как его проверить, и в случае поломки втягивающего запустить двигатель. Реле достаточно просто устроено, потому выявить неисправность и устранить ее самостоятельно под силу даже неопытному автолюбителю

Проверка

Проверка бендикса начинается с внешнего осмотра шестерни. Она должна иметь ровные зубья с выраженной или слегка скругленной заходной фаской, облегчающей сцепление с маховиком. Без этой фаски при вероятном утыкании «зуб в зуб» стартер не прокрутит маховик, пока коленвал не сместится на небольшой угол.

Наличие сколов и трещин на зубьях недопустимо.

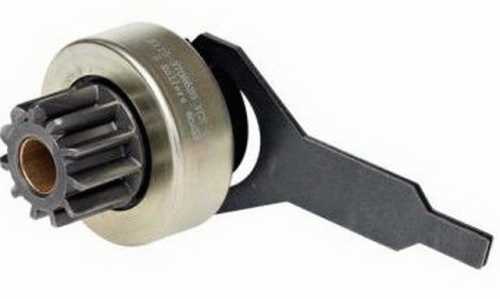

Как проверить бендикс стартера? Зафиксируйте его наружную обойму (расклинив ее мощной отверткой об корпус) и проверните шестерню в обе сторону. В одну она должна легко проворачиваться, в другую – намертво блокироваться. Затрудненное прокручивание в «холостую» сторону указывает на подклинивание роликов или загрязнение бендикса.

Как снять бендикс

Сначала нужно демонтировать само пусковое устройство, предварительно отсоединив от аккумуляторной батареи плюсовую клемму, а от стартера – провод, идущий на втягивающее реле. Снятие пускового устройства (чаще всего оно фиксируется тремя болтами) возможно сверху или снизу (понадобится смотровая яма) – все зависит от марки автомобиля. Попутно осмотрите зубья маховика: если они сильно изношены, то придется менять венец или весь маховик. После того, как стартер окажется на рабочем столе, произведите демонтаж (если это необходимо, здесь все опять-таки зависит от модели машины) втягивающего реле. Далее идет снятие бендикса:

• Открутите гайки крепления вертикальных шпилек (их обычно три) и, слегка постукивая резиновой киянкой, разъедините корпус стартера. Пользуясь случаем, визуально оцените состояние щеток и обмоток.
• Подцепите бендикс за «уши» плоской отверткой и вытащите его из вилки.
• Возьмите молоток, подходящий по диаметру вала обгонной муфты рожковый ключ и снимите первое стопорное кольцо, второе можно сдвинуть плоской отверткой.
• Теперь снимаем сам бендикс стартера.

Что такое бендикс стартера?

Бендикс(обгонная муфта) — это один из основных элементов стартера, который представляет собой обгонную муфту и позволяет осуществлять шестерне обороты параллельно с маховиком. Если говорить на простом языке, то это небольшой элемент, который не только сделает запуск мотора бесшумным, но и значительно продлит жизнь стартеру. Большинство непрофессионалов ошибочно полагают, что это всего лишь шестерня, помогающая маховику осуществлять вращения.

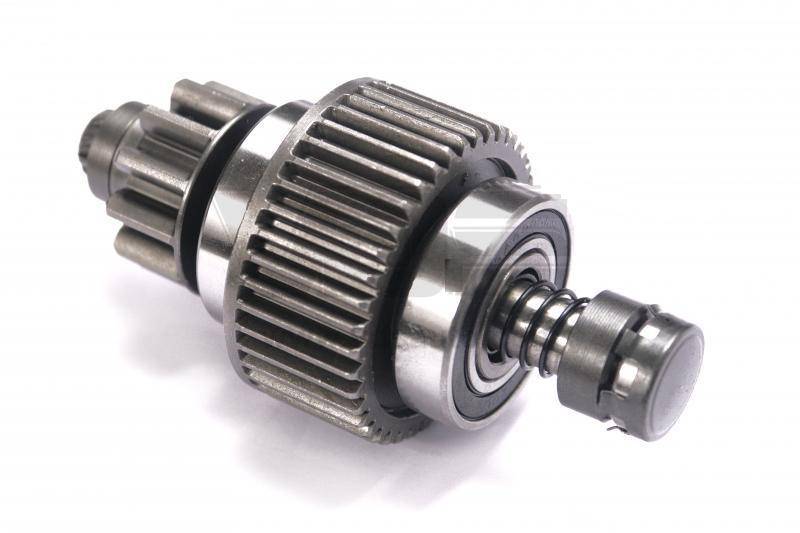

Вот так выглядит бендикс стартера

Создателем детали стал американец Винсент Бендикс, в честь которого ее и назвали. В далеком 1910 году он совершил настоящее открытие в мире техники, которое в автомобилестроении используется с 1916-го. Стоит отметить, что с тех пор принцип работы указанного узла ничуть не изменился.

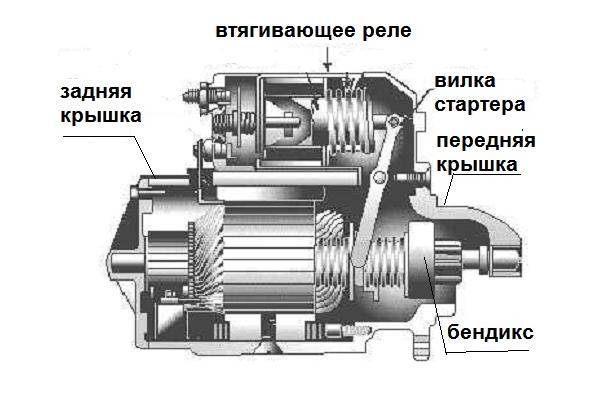

Детальная схема и принцип работы бендикса

Сложно переоценить значение данного элемента, ведь без него вы вряд ли далеко заедете что на автомобиле, что на двухколесном велосипеде (здесь его называют «трещеткой»). Включен такой узел и в строение вертолетных винтов, таким образом, он помогает в запуске практически каждого механизма. Что касается железного коня, то тут деталь устанавливается в самом корпусе стартера. Свое функционирование он прекращает только после полной остановки двигателя.

На фото бендикс cтартера

Бендикс cтартера в разборе

Ломается бендикс достаточно редко, поэтому его зачастую сложно обвинить в возникновении неполадок в стартере. Но, как и любая иная частичка механизма, обгонная муфта может износиться, в особенности это касается шестерни и роликов, которые берут на себя практически всю нагрузку при запуске мотора. Обнаружить проблему не составит труда – вал бендикса начинает «проскакивать», снижается скорость вращения шестерни, заставляя стартер работать «вхолостую». Сам по себе бендикс достаточно дешев и замена не отнимет много времени и денежных средств, кроме того, осуществить ее можно и самостоятельно. Для того, чтобы безопасно чувствовать себя в пути, необходимо проводить систематический осмотр обгонной муфты.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

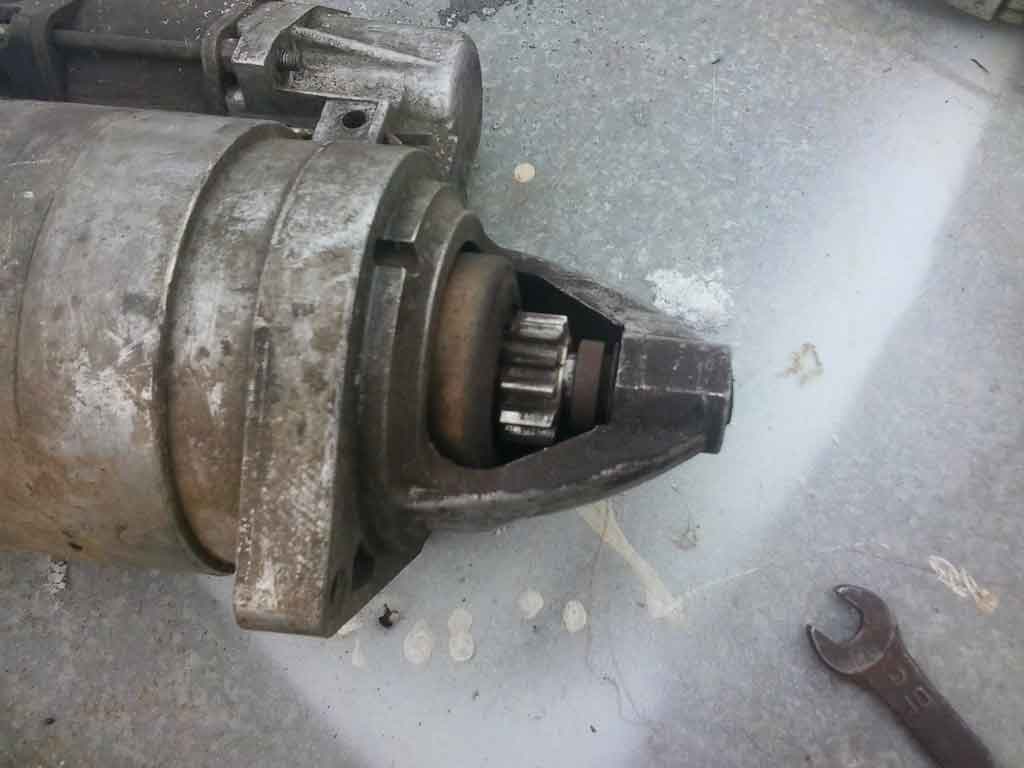

1.  С «клювом», где передняя опора вала стартера выполнена в его корпусе.
2. И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

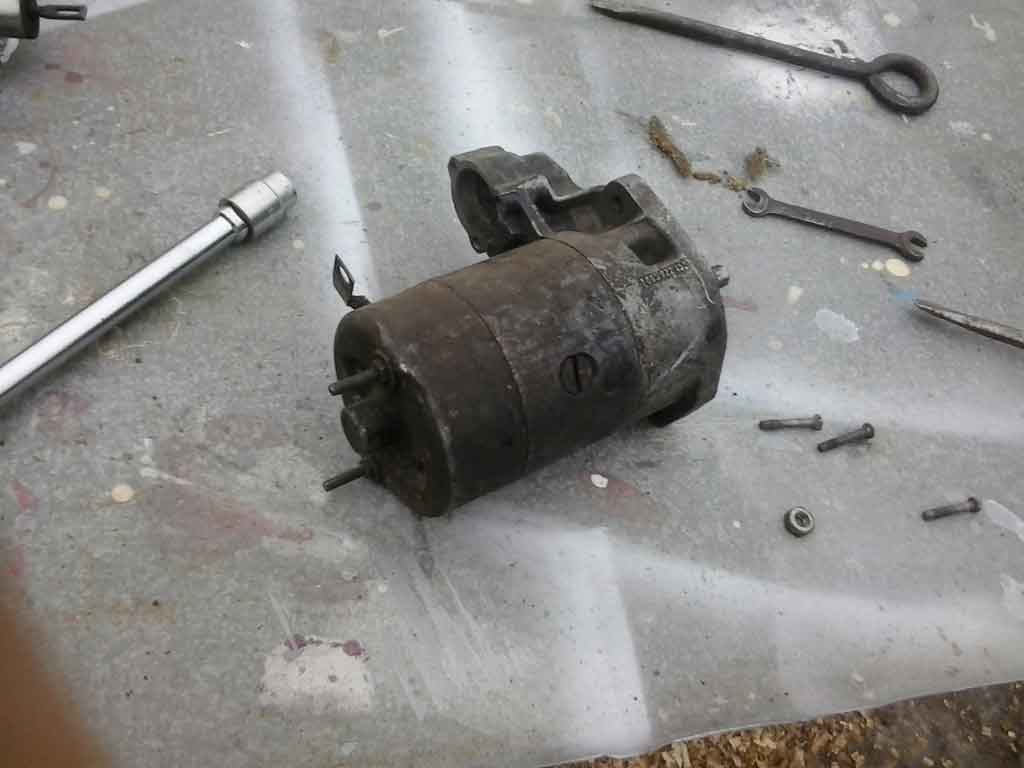

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

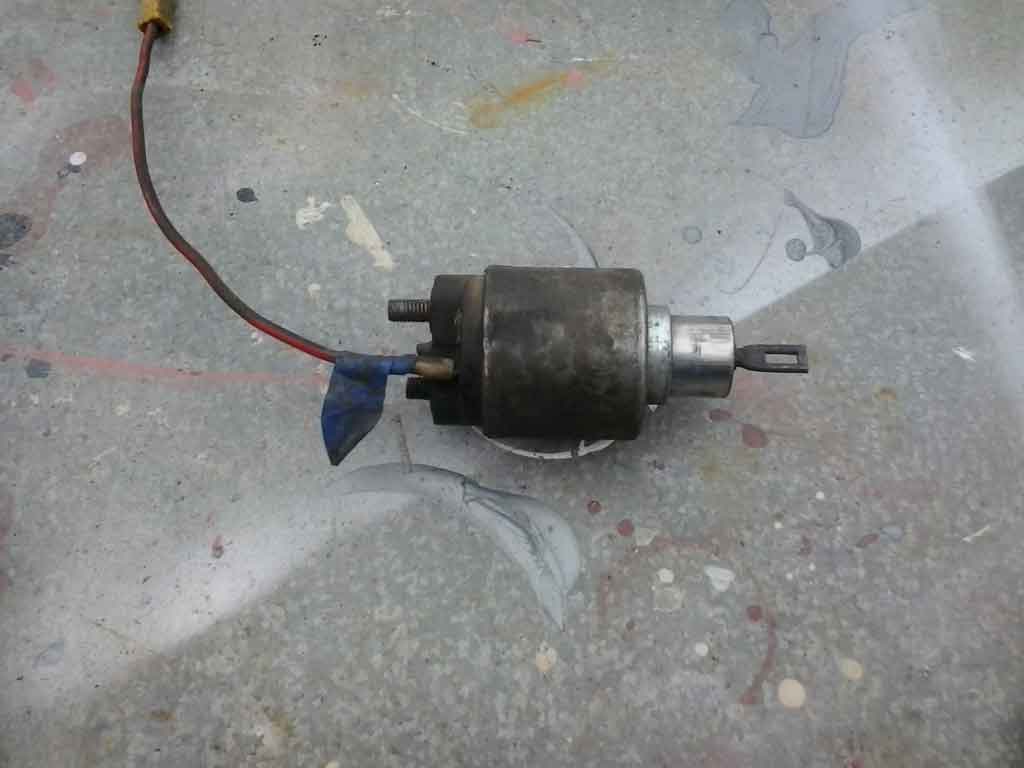

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем  бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

• Схема, установка и подключение дополнительного реле стартера
• Почему стартер жужжит, но не крутит двигатель?
• Троит двигатель. Основные причины!

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей , образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Обратите внимание! Зачастую лучше произвести полную замену бендикса, чем ремонтировать его. Это обусловлено тем, что его отдельные части изнашиваются приблизительно одинаково

Поэтому, если вышла из строя одна часть — скоро выйдут из строя и другие. Соответственно, опять придется ремонтировать агрегат.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Как проверить обгонную муфту

Если поменять бендикс вы не торопитесь, то стоит его протестировать. Для этого корпус обгонной муфты, уже снятой со стартера, через мягкую прокладку (например, ветошь), чтобы исключить повреждения, зажмите в тиски. Попробуйте прокрутить бендикс влево-вправо. Вращаться он должен только в одну сторону, т. к. при попытке проворачивания исправная деталь будет стопориться. Если обгонная муфта проворачивается, то это значит, что она не будет входить в зацепление с зубьями и стартер будет «молотить» вхолостую. Определить исправность шестерни можно визуально: «съеденные» зубья вы увидите сразу. А вот если залег стартер, то понять это можно лишь разбирая его. В этом случае все «внутренности», включая редуктор, необходимо очистить от грязи, высохшей смазки и промыть чистым бензином. Далее придется решать: можно ли отремонтировать бендикс или потребуется приобретать новый.

Проверка работоспособности бендикса прямо на автомобиле

Это можно сделать, не демонтируя стартер. Для этого включите любую скорость, нажмите на педаль тормоза и пустите стартер. Если машина просто дернулась вперед, то все нормально – скорее всего, ваша обгонная муфта работоспособна. Появление звука вращения якоря свидетельствует о пробуксовке бендикса, который нужно отремонтировать либо заменить на новый.

Принцип работы

Бендикс стартера имеет шестерню, которая контактирует с маховиком двигателя автомобиля. Для того, чтобы запустить двигатель необходимо, чтобы стартер начал вращать его со скоростью от пятидесяти до ста оборотов в минуту. Он не должен вращаться быстрее, так как для этого не предназначен. Он может работать интенсивно только на коротких промежутках времени. И именно по этой причине может возникнуть опасная ситуация в момент запуска самого двигателя. В этой системе должно все работать четко, так как малейшая задержка может обернуться для него крахом. В том случае, когда водитель вовремя не выключил стартер после запуска двигателя внутреннего сгорания, в работу вступает защитный элемент бендикс.

Скорость двигателя автомобиля гораздо выше скорости стартера, так вот роль бендикса в данном случае – защита стартера от передачи на него вращающего момента от двигателя внутреннего сгорания. Вращения бендикса происходит только в одну сторону, он не соединен с валом двигателя жестко, в свободном состоянии он может прокручиваться. И в тот момент, когда скорость двигателя внутреннего сгорания начинает превышать скорость стартера, муфта (еще одно название бендикса) свободно проворачивается.

Конструктивно муфта имеет следующий вид: два кольца, а между ними расположены шарики или цилиндры, которые в свою очередь подпираются пружиной. Конструктивные продуманные канавки на внутренней стороне одного из колец, в которых находятся эти цилиндры, позволяют создавать заклинивание при вращении в одну сторону, а свободное в другую. Бендикс имеет еще одну распространенную вариацию – храповая обгонная муфта. Но эта версия, как правило, используется на велосипедах. Но для того, чтобы понять принцип работы бендикса можно ее бегло рассмотреть. Она используется как привод, когда мы крутим педали – муфта крутиться, и велосипед едет вперед, а когда пытаемся покрутить в обратном направлении – срабатывает тормоз. Надеюсь, мой пример ясен.

Как уже упоминалось выше, бендикс стартера может иметь еще несколько вариантов. К примеру, вал, на котором расположена муфта, имеет наточенные шлицы, они же и являются посадочным местом муфты. Тут та же самая система работы: при вращении в одну сторону муфта жестко стопориться со шлицами, а когда вращается в обратную сторону – сходит с них и вращается свободно.

Единственным значимым недостатком устройства бендикса стартера является его повышенный и очень интенсивный износ. При этом характер износа таков, что очень часто приходится заменять бендикс целиком и нет возможности заменить только отдельную износившуюся деталь, потому что все его составные детали изнашиваются примерно одинаково.

Как проверить бендикс стартера

Если не крутит бендикс стартера, то проверить его работу можно двумя способами — визуально, сняв его с машины, и “на слух”. Начнем описание с последнего, как более простого.

Как указывалось выше, основная функция бендикса — войти в зацепление с маховиком и раскрутить двигатель. Поэтому, если в момент запуска двигателя вы слышите, что электродвигатель стартера крутится, а из места, где он находится, раздаются характерные металлические лязгающие звуки — это первый признак неисправности бендикса.

Так что далее требуется демонтаж стартера и снятие разбор бендикса, дабы детально его осмотреть и определить повреждения. Процедура снятия и замены описана нами ниже.

И так, бендикс сняли, необходимо провести его ревизию. В частности, проверить, крутится ли он только в одну сторону (если в обе, значит, он подлежит замене) и не съелись ли зубья. Также убедиться не ослабилась ли пружина. Еще следует снять вилку с бендикса, проверить ее целостность, следы износа, при необходимости она подлежит замене. Кроме этого, обязательно проверьте, есть ли люфт на валу якоря. Если он имеет место, то бендикс следует заменить.

Неработоспособность

Не стартер, а бендикс не входит в зацепление с маховиком. Вот как нужно понимать проблему. Рассмотрим причины, из-за которых такое может происходить.

1. Если не происходит стопорения механизма на стартерном валу. Это вызвано часто тем, что со временем ролики с пружинками изнашиваются, не способны более обеспечить надежное зацепление.
2. Затвердевание смазки является тоже распространенной причиной такой проблемы. Она просто превращается в густой комок, ограничивая перемещение роликово-пружинной системы бендикса. В результате этого зацепления не происходит. Частой причиной затвердевания смазки является попадание грязи или пыли внутрь стартера.

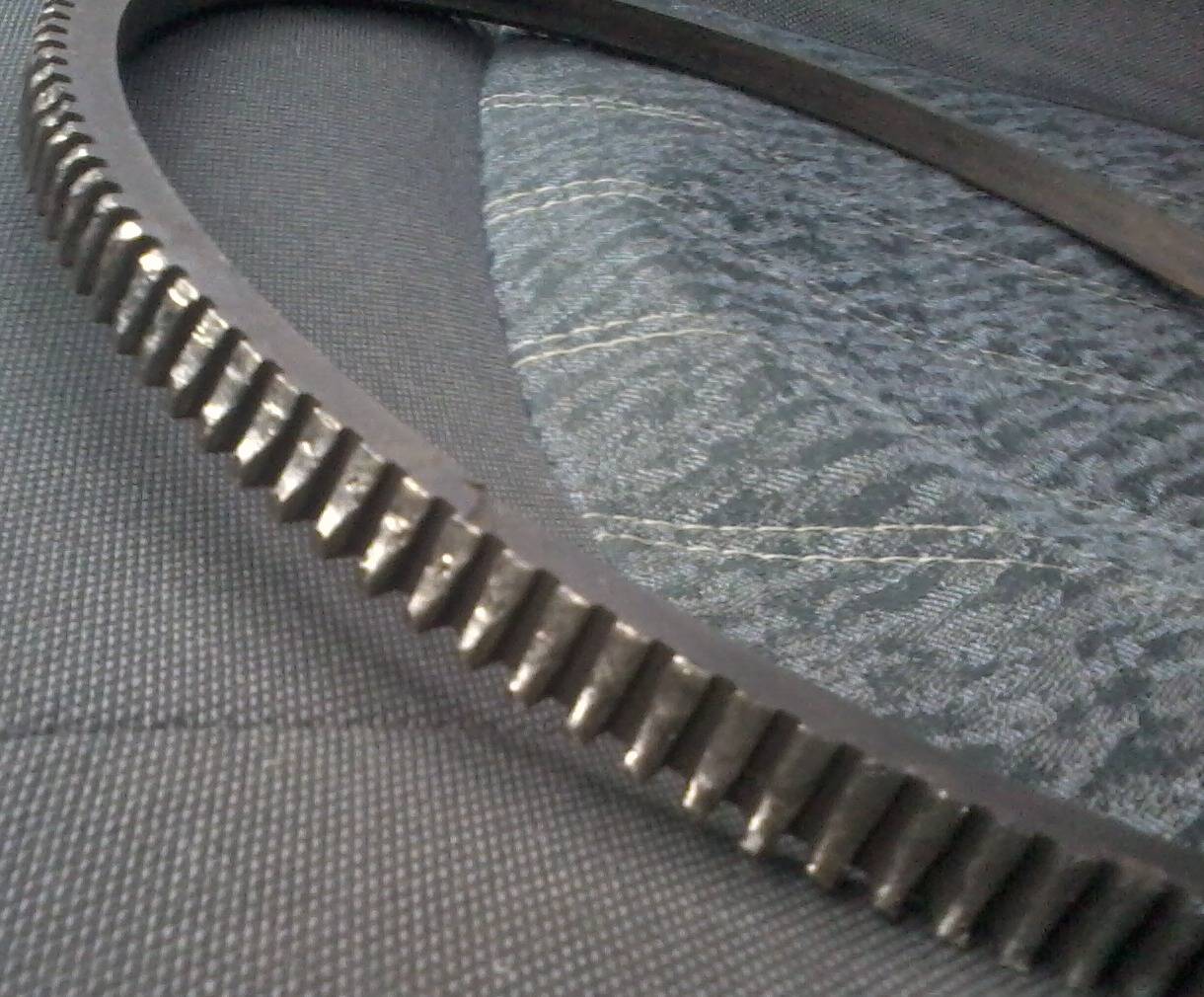

3. Возможно также, что износились зубья бендикса или венца маховика. В этом случае тоже не будет происходить зацепления. Если проблема в венце, то он просто заменяется на новый. То же самое делается и с бендиксом, который обновляется.

Полезно будет знать, что некоторые виды стартеров оснащены пластмассовым приводом бендикса. Это означает, что такое изделие легко ломается, и пуск ДВС становится невозможным.

Также важно будет отметить, что эксплуатационный срок службы системы пуска зависит от количества произведенных запусков ДВС. Чем их больше, тем меньше остается ресурса у механизма

И чаще всего, проблемы с пуском, т.е., зацеплением стартера и маховика возникают у автотранспорта пассажирского назначения (автобусы, маршрутки, такси).

Если эксплуатировать машину грамотно, соблюдать основные каноны правильного пуска двигателя, особенно в мороз, срок службы устройства можно заметно увеличить

Немаловажное значение тут будет иметь, конечно, перегруз стартера и других элементов системы пуска

Видео Работа бендикса

Иногда владельцев автомобилей практически любой марки постигает очень неприятное явление, которое заставляет людей обращать внимание на ваш автомобиль — визг стартера после запуска двигателя. Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться

Давайте попробуем разобраться в этой неприятной ситуацией, что может вызывать такой неприятный звук и как с ним бороться.

Надеюсь, что вы знакомы с принципом работы стартера автомобиля, знаете что такое бендикс (обгонная муфта). В двух словах, это специальная муфта, которая после запуска двигателя механически отключает стартер от двигателя, тем самым не оставляя возможности маховику раскрутить стартер и разрушить его. Принцип работы обгонной муфты такой же как и у обычного велосипеда — в один бок передается крутящий момент, в другой шестерня прокручивается в холостую.

В момент запуска двигателя, когда стартер запустил двигатель бендикс должен «отскочить» тем самым вывести из зацепления стартер и маховик, но в силу разных причин бывает так, что бендикс задерживается в выдвинутом положении и вращаясь с большой скоростью визжит. Что же может задержать бендикс в зацеплении с маховиком?

1. Неисправность втягивающего реле стартера, вилки, то есть привода бендикса.
2. Причиной визга также может быть чрезмерно изношенный бендикс.
3. Также сюда относится довольно частая неисправность — загрязнение, повреждение шлицов по которым ходит бендикс.

О последней неисправности и поговорим, так как она стала причиной визга стартера, достаточно было просто разобрать стартер и почистить. Но обо всем по порядке, постараюсь показать на фото, что и где чистить.

На фото видно, что когда я с помощью отвертки вытянул бендикс наружу, он остался в таком положении, хотя должен был заскочить назад. Как следствие, бендикс выезжает, двигатель запустился, он не прячется, вращается с большой скоростью и визжит, так как он не новый. Для лечения проблемы я разобрал стартер:

При этом в процессе эксплуатации ТС достаточно часто проблемы с запуском силовой установки возникают именно по причине выхода из строя стартера автомобиля. В этой статье мы рассмотрим основные неисправности стартера, а также почему стартер не отключается после пуска двигателя.

Читайте в этой статье

Ремонт бендикса стартера своими руками (фото и видео).

Что такое бендикс (обгонная муфта)?

Замена бендикса на стартере ваз или ремонт своими руками

В современных автомобилях двигатель запускается при помощи электрического стартера. Стартер представляет собой электродвигатель постоянного тока, который через специальную муфту передает вращение на маховик двигателя.

вот так выглядит стартер:

вот так выглядит маховик:

Обычно, шестерня на стартера имеет 10-12 зубьев, а фланец на маховике, зацепляясь с которым стартер запускает двигатель, имеет больше сотни зубьев.

Если исключить обгонную муфту, то после того как двигатель запустится, даже на холостом ходу, стартер раскрутится до запредельных 100000-200000 оборотов! Естественно при этом он разрушится.

Для того, чтобы это не происходило, применяется специальная обгонная муфта, в простонародье называемая бендикс.

Работает она по принципу задней ступицы велосипеда, т.е. крутящий момент передается только в одну сторону — от стартера к двигателю.

Причины неисправностей бендикса.

Все неисправности проявляются одинаково — бендикс срабатывает через раз или вообще не срабатывает, стартер при этом крутится.

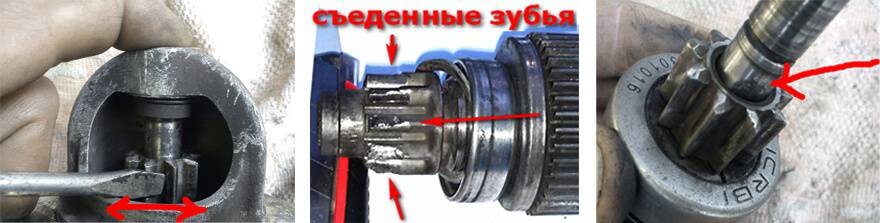

Визуально неисправность бендикса проявляется вот так:

Для ремонта бендикса потребуется отвертка способная выдерживать удары молотком, молоток, тисы, ветошь.

Запчасти для бендикса купить проблемно, так как бендикс продаётся обычно в сборе. Но есть один лайфхак — покупаем бендикс от ваз-2101 (самый дешевый) и разбираем его на запчасти. Диаметр роликов почти всегда одинаков, если не найдете нужного диаметра или если у вас большая выработка можно распилить сверло, пружины почти всегда подходят. Автор этой статьи ремонтировал бендикс на стартере Chery Amulet заменив ролики и пружины на аналогичные от ВАЗа.

Причины поломок приведены в порядке вероятности, от наиболее распространенных к наименее распространенным.

Потеря упругости пружин.

На картинке выше, видно, что ролики прижимаются пружинами. Когда пружины теряют упругость, бендикс начинает проскальзывать, а сам стартер срабатывает через раз.

Ремонт — развальцовываем бендикс стартера, аккуратно вынимаем внутреннюю часть, заменяем или растягиваем старые пружины, собираем без смазки, если бендикс смазать он будет проскальзывать, завальцовываем.

Износ роликов.

Это вторая по распространенности причина, ролики в процессе своей работы не крутится и поэтому изнашивается только с одной стороны, иногда их плющит — они становятся овальными.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, переворачиваем ролики другим боком или заменяем, собираем без смазки, завальцовываем.

Замасливание.

Эта проблема актуальна только для редукторных стартеров. Иногда смазка для редуктора попадает в бендикс, в этом случае он начинает проскальзывать постоянно.

Ремонт — развальцовываем бендикс, аккуратно вынимаем внутреннюю часть, протираем все ролики бензином или ацетоном, собираем без смазки, завальцовываем. Целесообразно заменить смазку в редукторе стартера на более тугоплавкую, или уменьшить её количество.

Если вам больше нравится смотреть видео, ниже подробное видео про то, как отремонтировать бендикс стартера своими руками:

На этом у меня сегодня всё. После прочтения статьи ремонт бендикса стартера не должен вызывать у вас трудностей

Важно понимать, что бендикс, это не такая дорогая деталь и стоит он 200-300 рублей, поэтому, ремонтировать его целесообразно, только если запчастей нет, или если машина очень дорогая

Замена

Если имеет дефекты бендикс стартера, ремонт невозможен. Устранение поломки этого узла заключается в его полной замене. Если проблема застала вас в дороге, то выход из ситуации – во время остановок не глушить мотор либо останавливаться с горки, дабы проще было завести машину «с толкача». Но и замена бендикса занимает немного времени, главное, чтобы был запасной.

После разборки стартера и снятия старого элемента можно сразу же установить новый. Для этого бендикс просто надевается на спиралевидные шлицы. После на ось ротора устанавливаете обойму, а в последнюю очередь – стальное кольцо. На него нужно надеть металлическую обойму. Вот и все, если больше никаких неисправностей нет либо они благополучно устранены, можно собирать стартер и ставить его на автомобиль.

Когда проскакивает момент вращения стартера и не прокручивает вал двигателя, значит одной из наиболее вероятных неисправностей, является износ или поломка такого важного узла, как бендикс. Узла, обеспечивающего расцепление стартера и двигателя автомобиля в момент, когда мотор завелся…

На самом деле название этой детали автомобильного стартера – чистой воды самодеятельность отечественных водителей. Ведь классическое инженерно – техническое название узла, который обеспечивает разъединение вала стартера от вала двигателя в момент его запуска – обгонная муфта. И название это полностью отражает суть действия, которое производит данная деталь. А народное название этот механизм, в основе которой лежит принцип обычного храповика, получил в честь американского изобретателя Винсента Гуго Бендика, главы корпорации “Бендикс Корп.”. Именно он в свое время изобрел и запатентовал узел, позволяющий в момент запуска отсоединить небольшой электромотор, который и раскручивает вал двигателя внутреннего сгорания.
