Что такое CVT трансмиссия

Новинки вариаторов

С каждым годом все больше автопредприятий ставят на свои модели CVT. При этом постоянно улучшая их характеристики и внедряя в агрегаты новые технологии. Одним из последних изобретений является общее детище компании Nissan и JATCO — облегченный и уменьшенный вариатор. Он выполнен в виде аппарата клиноременного типа совмещенного с новой коробкой передач. Данный вид отличается своими серьезными характеристиками:

• имеет наибольшее передаточное число. Его диапазон увеличен на двадцать процентов от обычного вариатора, поэтому он способен быстрее набирать скорость и тормозить. Это число 7.3:1. Оно выше, чем на автоматической коробке передач с семью ступенями;
• масса нового изобретения уменьшена на 13%;
• оснащен ASC. Эта система подбирает наилучшее передаточное число во время движения, при разгоне и торможении.

Вариатор фирмы JATCO

Сейчас представители компании «Porsche» подтверждают, что ведут разработки по совершенствованию вариатора. Они улучшают характеристики комфортности поездки, разгона и торможения. Увеличивают КПД и уменьшают расход топлива. Хотят сделать такой вариант бесступенчатой трансмиссии, при котором вариатор станет схож с 8-ми ступенчатой АКПП.

Стремление усовершенствовать вариатор и проводимые новые разработки его видов еще раз доказывают, что за ним будущее. Возможно, скоро он полностью заменит привычные механизированные, роботизированные и автоматизированные коробки передач. В особенности делается упор на его гибридные виды, при которых мотор будет работать в оптимальном режиме, а получаемая энергия будет сохраняться в накопителе, а затем расходоваться на движение авто.

Основные механизмы вариатора (из чего состоит CVT?)

Бесступенчатая коробка включает гораздо большее число механизмов. Её работа невозможна без целого ряда узлов, которые обеспечивают полноценную работу трансмиссии. Например, вариатор не может самостоятельно обеспечить задний ход автомобиля. За это отвечает планетарный редуктор. Если бы не было сцепления, то крутящий момент сразу же поступал на колеса. Чтобы автомобиль начинал движение и ускорялся плавно, в конструкции CVT предусмотрено автоматическое сцепление. Оно может быть:

• центробежным (CVT Transmatic);
• многодисковым «мокрым» (CVT Multitronic);
• электромагнитным (CVT Hyper);
• гидротрансформаторным (CVT Xtronic, Autotronic, Multidrive).

Гидротрансформаторное сцепление встречается повсеместно, другие разновидности встречаются намного реже. Сцепление с гидротрансформатором максимально плавно передает момент, продлевая срок службы коробки передач. Также такое сцепление исключает проскальзывание на высоких оборотах, но может перегреваться, о чем подскажет мерцающий индикатор на приборной панели. Конечно, все устройства должны работать под управлением единого «мозгового» центра, которым в вариаторе выступает блок управления. К нему поступают сигналы от датчиков, считывающих данные самых разных систем.

Программная часть обрабатывает информацию и изменяет режим работы коробки передач. Водителю достаточно выбрать нужный режим – «спортивный», «экономичный». Некоторые модификации вариаторной коробки позволяют ступенчато в ручном режиме переключать передачи. Главной технической жидкость выступает трансмиссионное масло, которое поступает в нужные масляные каналы за счет работы гидроблока.

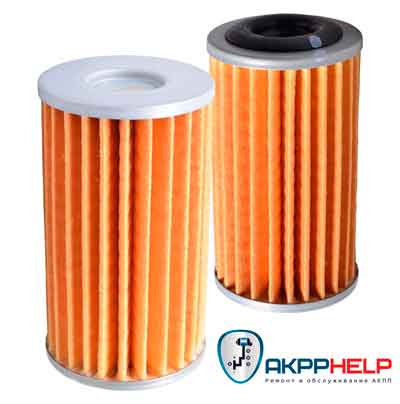

Внутри корпуса можно найти фильтры (грубой и тонкой очистки), магниты, улавливающие металлическую стружку – продукт износа механических частей коробки.

Выбираем масло в вариатор (по марке)

В связи с тем, что CVT быстро перегревается, ему требуется отдельный радиатор. Это устройство охлаждает моторное масло и отводит лишнее тепло.

Устройство и принцип работы вариатора

Вопросы о том, каково устройство вариатора и каков принцип его работы, будут разобраны подробнее. Но сначала необходимо обозначить, каковы основные элементы конструкции.

Основные компоненты

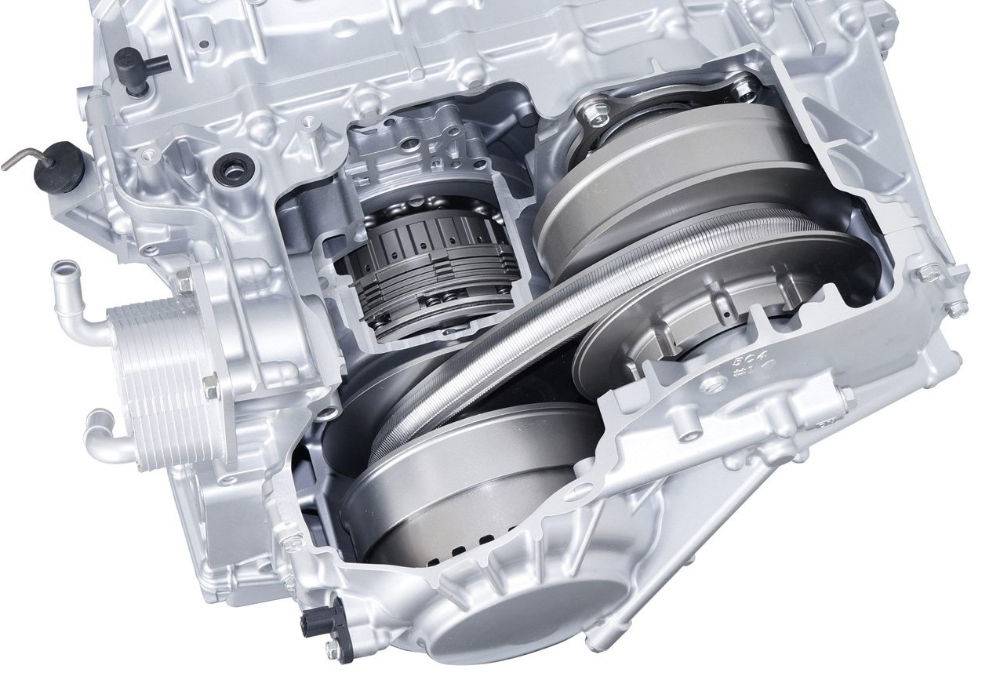

В состав вариаторной трансмиссии входят ведущий и ведомый шкивы, соединяющий их ремень (цепь или ролик), система управления. Шкивы расположены на валах и выглядят как две половинки конической формы, обращенные друг другу вершинами конусов. Особенность конусов состоит в том, что они могут сходиться и расходиться в заданном диапазоне. Точнее, двигается один конус, а другой остается неподвижным. Движение шкивов на валах контролируется системой управления, которая получает данные от бортового компьютера автомобиля.

Также основными компонентами CVT являются:

• гидротрансформатор (отвечает за передачу крутящего момента от двигателя на первичный вал трансмиссии);
• гидроблок (подает масло к вращающимся шкивам);
• фильтры для защиты от выработки металла и отложений;
• радиаторы (отводят тепло от коробки);
• планетарный механизм, обеспечивающий реверсное движение авто.

Клиноременный вариатор

Клиноременной вариатор представлен двумя сдвигающимися и раздвигающимися шкивами, соединенными металлическим ремнем. За счет уменьшения диаметра ведущего шкива происходит одновременное увеличение диаметра ведомого, что свидетельствует о понижающей передаче. Увеличение диаметра ведущего шкива дает повышающую передачу.

Изменение давления рабочей жидкости влияет на перемещение конуса ведущего шкива. Ведомый шкив меняет диаметр благодаря натянутому ремню и возвратной пружине. Даже незначительное изменение давления в трансмиссии сказывается на передаточном отношении.

Устройство ремня

Ремень CVT в форме ленты состоит из металлических тросов или полос. Их количество может доходить до 12 штук. Полосы находятся друг над другом и скрепляются между собой при помощи стальных скоб. Сложная форма скоб позволяет не только скрепить полосы, но и обеспечить необходимый для работы трансмиссии контакт со шкивами.

Защита от быстрого износа обеспечивается покрытием. Оно же не дает ремню проскальзывать по шкивам во время работы. В современных автомобилях нерентабельно применять кожаные или силиконовые ремни по причине малого ресурса детали.

Клиноцепной вариатор

Клиноцепной вариатор похож на клиноременной, только роль передатчика между ведущим и ведомым валами играет цепь. За передачу крутящего момента отвечает торец цепи, который касается конической поверхности шкивов.

Принцип его работы точно такой же, как у трансмиссии с ременной передачей.

Устройство цепи

Цепь состоит из металлических пластин, каждая из которых имеет соединительные ушки. За счет подвижного соединения между собой пластины в конструкции цепи обеспечивают гибкость и сохраняют крутящий момент на заданном уровне. За счет расположенных в шахматном порядке звеньев цепь имеет высокую прочность.

Усилие на разрыв у цепи выше, чем у ремня. Пластины с ушками изготавливают из сплавов, противостоящих быстрому износу. Замыкаются они при помощи вкладышей, форма которых является полуцилиндрической. Конструктивная особенность цепей – они могут растягиваться. Этот факт сказывается на работе бесступенчатой трансмиссии, поэтому требует пристального внимания во время проведения планового ТО.

Тороидальный вариатор

Тороидальный тип коробки передач CVT встречается реже. Примечательная особенность устройства состоит в том, что вместо ремня или цепи здесь используются вращающиеся ролики (вокруг своей оси, маятниковыми движениями от ведущего шкива к ведомому).

Принцип работы заключается в одновременном передвижении роликов по поверхности половинок шкивов. Поверхность половинок имеют форму тороида, откуда и название трансмиссии. Если контакт с ведущим диском реализуется на линии наибольшего радиуса, то точка контакта с ведомым диском будет лежать на линии наименьшего радиуса. Такое положение отвечает режиму повышающей передачи крутящего момента. При перемещении роликов к ведомому валу происходит понижение передачи.

Плюсы и минусы вариаторной коробки

Аналогично механике или автомату бесступенчатая коробка передач обладает положительными сторонами и недостатками. В качестве плюсов отмечаются:

• комфортное передвижение на авто (положение «D» на селекторе выставляется перед началом движения, двигатель разгоняет и замедляет автомобиль без характерных для механики и автомата толчков);
• равномерная нагрузка на мотор, которая сочетается с точной работой трансмиссии и способствует экономии горючего;
• сниженное количество выбросов вредных веществ в атмосферу;
• динамичный разгон машины;
• отсутствующая пробуксовка колес, что повышает безопасность (особенно если речь идет о езде в гололедицу).

Из минусов бесступенчатой трансмиссии обращают на себя внимание:

• конструктивное ограничение на сочетание вариатора с мощными ДВС (пока можно говорить лишь о нескольких экземплярах автомобилей с таким тандемом);
• ограниченный ресурс даже при регулярном ТО;
• дорогой ремонт (покупка);
• высокие риски при покупке б/у авто с CVT (из серии «кот в мешке», поскольку доподлинно неизвестно, как прежний владелец эксплуатировал продаваемый автомобиль);
• небольшое количество сервисных центров, в которых мастера взялись бы за починку устройства (все о вариаторах знают единицы);
• ограничение на буксировку и использование прицепа;
• зависимость от контролирующих датчиков (бортовой компьютер в случае неисправности будет давать некорректные данные для работы);
• дорогое трансмиссионное масло и требование постоянного контроля его уровня.

Вариатор

Суть и смысл работы вариаторной коробки, которую обозначают как CVT, ничем не отличается от любой другой трансмиссии. Суть устройства заключается в том, чтобы преобразовать крутящий момент, который поступает от силового агрегата на колёса.

Но отличительной особенностью вариатора является то, что момент передаётся бесступенчато. Здесь предусмотрен определённый диапазон регулирования. Именно эта характеристика существенно отличается классический автомат от вариатора.

Что же касается аббревиатуры CVT, то она расшифровывается как Continuosly Variable Transmission. Перевести такое название можно как трансмиссия или коробка передач с непрерывно меняющимся крутящим моментом.

Вы уже примерно поняли, чем отличаются вариаторы от автоматов и какая основная разница между ними. Но этого объективно недостаточно, чтобы отдать какому-нибудь из двух вариантов предпочтение.

Также отличие вариатора от классического автомата заключается в конструктивных особенностях. Выделяют 3 основных типа CVT, которые бывают:

• цепными;
• клиноременными;
• тороидальными.

Если говорить про легковой автомобильный транспорт, то здесь самыми популярными и распространёнными оказались именно клиноременные разновидности вариаторной коробки передач.

1. В состав клиноременного вариатора входит клиновидный ремень. Он располагается непосредственно между двумя шкивами раздвижного типа. Во время движения транспортного средства эти шкивы постоянно сжимаются и разжимаются, обеспечивая тем самым изменения в показателях передаточного числа. Основной задачей вариатора является создать плавное и бесступенчатое изменение крутящего момента. Подобные системы активно используются на легковых автомобилях, в составе снегоходов, двухколёсных технике и пр.
2. Следующей разновидностью вариаторной коробки являются цепные CVT. Передача мощности здесь осуществляется за счёт скошенных торцов оси цепных звеньев. А само тянущее усилие передаётся с помощью специальной цепи. Такие вариаторы не получили широкого распространения, хотя иногда встречаются.
3. Тороидные вариаторы заменили шкивы на диски конусовидной формы. А вместо ремня здесь задействовали специальные ролики. Они характеризуются тем, что могут передавать достаточно большой крутящий момент. Но, чтобы создать подобные детали для компоновки вариаторной коробки, необходимо обязательно использовать сталь высокопрочных сортов. Это негативно сказывается на стоимости, из-за чего многие автопроизводители отказались от идеи установки подобных CVT на свои транспортные средства.

Учитывая очевидные отличия в конструкции и принципе действия, несложно понять, в чём заключается разница между двумя видами рассматриваемых КПП. При этом коробка автомат и вариатор являются достойным решением, каждое из которых имеет свои сильные и слабые стороны.

Если говорить о преимуществах, характерных для вариаторных или бесступенчатых коробок передач, то здесь основным достоинством считается обеспечение непрерывного изменения крутящего момента. Тут отсутствует момент задержки, который характерен для АКПП, где происходит переход с одной передачи на другую. Бесступенчатость и непрерывность вариатора способствует появлению других преимуществ в виде более эффективного расхода топлива и улучшения динамических характеристик мотора. Машины с CVT потребляют меньше горючего и обеспечивают лучшую динамику при разгоне.

При этом вариатор имеет и некоторые очевидные недостатки. Начать следует с того, что CVT не предназначены для использования на мощных двигателях. Установка на автомобиль с повышенной мощностью не даёт использовать потенциал коробки. Она будет быстро разрушаться и изнашиваться.

CVT можно считать сравнительно новой разработкой в сфере автомобильных коробок передач. Потому инженеры пока не придумали, как повысить устойчивость вариатора к высоким нагрузкам, буксировке и активной езде при повышенных оборотах. В подобных условиях ремень вариаторной коробки быстро изнашивается, и происходит поломка всей трансмиссии. Ремонтировать и восстанавливать CVT довольно дорогое удовольствие, превышающие зачастую затраты на ремонт классического автомата.

Устройство CVT

Устройство вариатора и принцип работы

Вариатор CVT работает за счет бесступенчатого изменения момента вращения в определенных пределах моментов. Это становится возможным, благодаря использованию следующих составляющих:

• вариаторная передача;
• устройство, обеспечивающее реверс, и необходимое для движения назад;
• процессор для управления системой;
• сцепление для передачи момента вращения и отсоединения КПП.

В роли последнего узла могут использоваться следующие виды сцепления:

• центробежное;
• гидротрансформаторное;
• многодисковое мокрое;
• электромагнитное.

Наиболее распространенным является гидротрансформаторный вариант, обеспечивающий плавность движения автомобиля и продлевающий срок службы КПП. Одним из слабых мест является риск перегрева механизма, из-за чего многие автовладельцы жалуются на зажигание соответствующей лампочки на приборной панели. Для снижения трения применяется масло CVT, обеспечивающее безошибочную работу устройства.

Принцип действия прост. Водитель выбирает режим движения с помощью ручки КПП, после чего начинает работать вариатор. Устройство само выбирает необходимое передаточное число с учетом скорости движения и нажатия на педаль газа. В этот момент происходит раздвижение или сближение шкивов, соединенных ременной передачей, и, соответственно, изменение передаточного числа.

Когда шкивы раздвигаются, ремень вращается с небольшим диаметром. Если сравнивать с МКПП, это характерно для максимальной скорости. В ситуации, когда устройства сдвигаются, ременная передача работает по максимальному диаметру. В результате машина движется медленно, как на самой низкой скорости для МКПП (первой).

Чем отличается вариатор от автомата в эксплуатации

В отличие от трансмиссий с механической и автоматической коробками передач в вариаторе реализован принцип бесступенчатой трансмиссии (CVT – общепринятая аббревиатура названия таких устройств). Двигатель автомобиля в CVT связан с колесами (движителями) абсолютно плавным изменением соотношения количества оборотов.

С одной стороны, это делает поездку на автомобиле чрезвычайно комфортной – нет необходимости переключать передачи как в механической коробке передач и полностью отсутствуют рывки и подергивания как в автомобиле с автоматической трансмиссией. С другой стороны, несмотря на внешне одинаковые с автоматической коробкой передач органы управления и режимы движения, из-за принципиального различия в конструкциях вариатор имеет свои особенности эксплуатации.

Прежде всего, это касается режима разгона: для водителя, впервые севшего за руль автомобиля с вариатором абсолютно непривычен режим разгона на постоянных оборотах двигателя. Для устранения этого эффекта в автомобилях с CVT возможна эмуляция (имитация электроникой на программном уровне) ручных режимов управления машиной с резким изменением количества оборотов (соответственно изменением привычного большинству автолюбителей звука двигателя). Только здесь надо понимать, что та же электроника не позволит «загнать» обороты двигателя в красный сектор тахометра.

Вообще же, вариатор хорош для любителей плавной и спокойной езды.

Детали вариатора весьма чувствительны к смазке и немедленное после запуска двигателя движение (особенно зимой) крайне нежелательно: масло не успевает поступить к трущимся деталям и, как следствие, повышенный износ и дорогостоящий ремонт. То же относится к любителям «рывка» на светофоре после установки селектора в нейтральное положение.

Наличие достаточного количества смазки в местах трения вариатора важно еще и потому, что эта специфическая смазка предотвращает проскальзывание приводного ремня или цепи (в этом проявляется уникальность свойств масла для вариаторов). Своевременная (как правило, после 60 тыс. км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора

км.) замена масла с маркировкой CVT – обязательное условие нормальной эксплуатации вариатора.

Ещё владельцам автомобилей, оснащенных вариатором, необходимо особенно тщательно следить за соблюденем правил езды с прицепом и буксировки. В связи с ограничением по мощности (хотя последние разработки вариаторов ставятся на автомобили с мощностью двигателя более 200 л.с.) езда с прицепом для большинства автомобилей с CVT нежелательна. На буксировку машин с вариатором также накладывается ограничение: масло в вариаторе должно находиться под давлением иначе возможен только вариант буксировки с частичным погружением передних колёс.

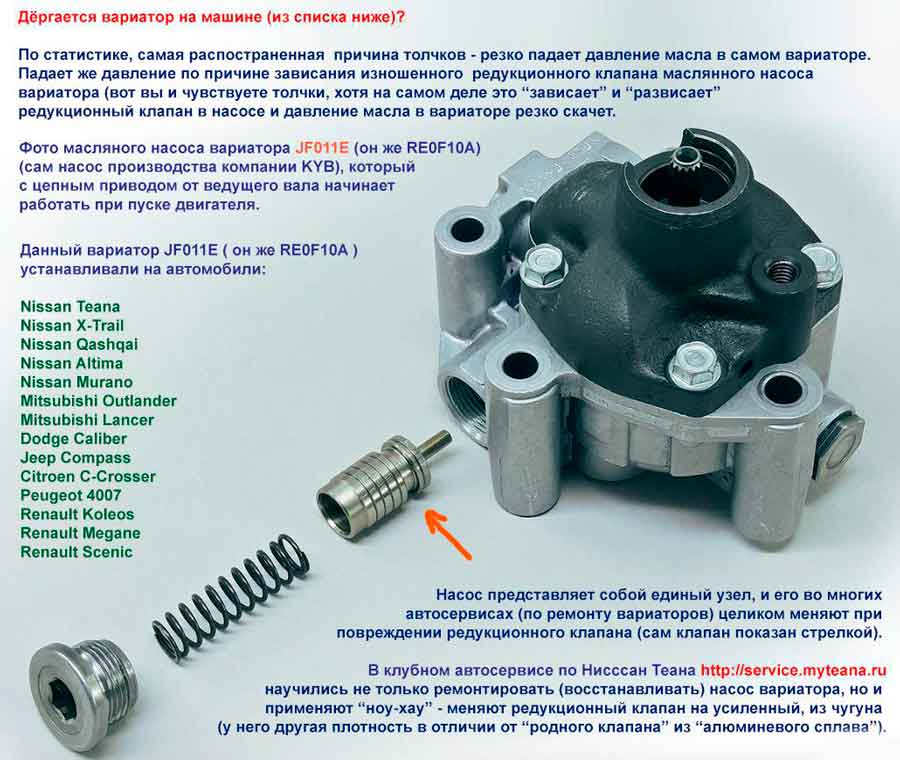

Наиболее распространённое проявление неисправности вариатора – лёгкие подергивания при переводе селектора в положение «Движение». Проявление такого признака свидетельствует о скором ремонте.

Вообще же ресурс вариатора ограничен даже при аккуратной эксплуатации и спокойной манере езды пробегом в 120 – 150 тыс. км. Это обстоятельство необходимо учитывать при приобретении машины с CVT вторичном рынке.

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.

Типы вариаторов

Передача вращающего момента в вариаторах происходит за счет сил трения — независимо от типа конструкции, регулирование передаточного отношения, как правило осуществляется путем переноса точек контакта элементов передачи.

Рассмотрим несколько основных конструктивных схем вариаторов.

Лобовой вариатор

Принципиальная схема вариатора с перекрещивающимися валами (или лобового) показана на рисунке.

Ось ведомого вала перпендикулярна оси ведущего. На ведущем валу закреплен диск. Каток с фрикционными накладками установлен на шлицах ведомого вала. Получается, что каток может линейно перемещаться вдоль оси ведомого вала. Если каток вариатора прижат диску то вращение будет передаваться от ведущего вала к ведомому. Причем соотношение скоростей в вращающих моментов будет зависеть от расположения точки касания.

Чем ближе эта точка к центру тем медленнее будет вращаться выходной вал, и тем выше будет вращающий момент на нем.

n1*X=n2r

• где n1 — частота вращения ведущего вала
• n2 — частота вращения ведомого вала
• X — расстояния от центра ведущего диска до точки касания
• r — радиус ведомого катка

Передаточное отношение вариатора (отношение, угловых скоростей, частот вращения, моментов) можно вычислить по формуле:

i=n1/n2=r/x

Диапазон регулирования лобового вариатора определяется минимальным и максимальным значением Х:

D=imax/imin=Xmax/Xmin

Представленная конструкция вариатора позволяет реализовать изменять и направление вращения ведомого вала. Если точку касания диска переместить в противоположную сторону от центра ведущего диска, то направление вращения ведомого вала изменится.

Вариатор с раздвижными конусами

Вариаторы этого типа получили широкое применяют в трансмиссиях автомобилей, мотоциклов, станков. Устройство вариатора с раздвижными конусами показано на рисунке.

Валы установлены в корпусе на подшипниках. Оси вращения ведущего и ведомого валов расположены параллельно.

На ведомом и ведущем валу расположены конические диски, которые могут перемещаться вдоль осей вращения.

Между дисками зажат стальное или армированное резиновый ремень. При вращении ведущего вала, вращение через ремень передается ведущему валу.

Получается, что диски образуют два шкива, между которыми расположен ремень, благодаря конструкции рабочий диаметр шкивов может изменяться, а значит будет меняться и передаточное отношение.

Отношение частот вращения валов вариатора будет зависеть от расположения точек касания дисков и конуса.

Чем дальше точка касания от оси вращения ведущего вала, и чем ближе к оси вращения ведомого, тем выше будет частота вращения ведомого вала.

Передаточное отношения вариатора с раздвижными конусам можно вычислить по формуле:

i=n1/n2=X2/X1

Диапазон регулирования можно вычислить, используя зависимость:

D=imax/imin=(Xmax/Xmin)2

Вариатор с постоянными конусами и промежуточным диском

Устройство вариатора показано на рисунке.

На ведомом и ведущем валу вариатора закреплены конические барабаны, между которыми, на оси расположен каток. С помощью винта каток может перемещаться по оси. Пружина позволяет обеспечить надежное прижатие барабанов и катка.

Передаточное отношение вариатора будет зависеть от расположения точки касания катка и барабанов:

i=n1/n2=X2/X1

Диапазон регулирования будут определяться как:

D=imax/imin=(Xmax/Xmin)2

Торовый вариатор

Конструкция торового вариатора показана на рисунке.

На валах расположены торовые чашки со сферическими поверхностями. Между чашечками установлены ролики, через которые вращающий момент передается от ведомого вала к ведущему.

Регулирование передаточного отношения осуществляется за счет изменения угла наклона роликов. Если ролики перпендикулярны дискам, то передаточное число будет равно 1.

Двухступенчатые вариаторы

Для диапазонов регулирования выше 10 рекомендуется применять двухступенчатые вариаторы, содержащие две фрикционные передачи. Разработаны конструкции с регулированием двух и четырех шкивов. В зависимости от способа перемещения дисков различают:

• вариаторы с принудительным перемещением двух дисков на ведущем и ведомом валах или на промежуточном валу и с двумя плавающими дисками;
• с принудительным перемещением двух дисков и с двумя подгруженными дисками;
• с принудительным перемещением четырех дисков.

КПД двухступенчатых вариаторов с плавающими дисками не составляет 60-85%. Применение схемы с четырьмя принудительно перемещаемыми дисками позволяет повысить КПД вариатора.

Вариатор коробка передач что это такое? Принцип работы CVT

Для начала нужно разобраться, вариатор коробка передач что это такое, что же входит в бесступенчатый механизм коробки и как эти составные части между собой взаимодействуют.

Для лучшего восприятия условно поделим вариаторную коробку передач на две части. Основные узлы и вспомогательные.

К основным следует отнести:

• Ремень;
• Шкивы;
• Валы.

Принцип работы вариатора понять не сложно. На двух валах надето по два конусообразных шкива, которые могут перемещаться (сдвигаться и раздвигаться) а между ними натянут и зажат с двух сторон металлический ремень клинообразной формы.

Вот как раз ремень и передает усилие от ведущего вала, связанного с двигателем, к ведомому, который идет уже на колеса.

Передаточное число меняется в зависимости от того на сколько эти шкивы сближены, поскольку меняется число оборотов одной пары шкивов по отношению ко второй.

Шкивы двигаются в большинстве случаев гидроприводом управляемым электроникой. В итоге, мы имеем плавное изменение передаточного числа без рывков и фиксированных значений.

Вместо ремня может выступать металлическая цепь клинообразной формы, в основном это автомобили AUDI.

Такое решение позволяет передавать большую мощность, но все равно оно ограничено, где-то на отметке в 300 л.с. Поскольку повышение мощности далее негативно сказывается на ресурсе агрегата.

Еще одним из видов вариаторов будет тороидный, где связующим звеном между шкивами служит металлический вал (вариаторы Nissan). Как видим каждый из производителей старается, как то улучшить систему передачи мощности, но единого стандарта пока не изобретено.

Вспомогательные механизмы бывают следующие:

• Сцепление;
• Планетарная передача.

Сцепление в вариаторной коробке передач нужно чтобы соединять двигатель и коробку передач при начале движения и работе двигателя в режиме «нейтраль». На большинстве бесступенчатых вариаторах устанавливается гидротрансформатор, реже многодисковое сцепление.

Планетарная передача в бесступенчатой трансмиссии необходимо для реализации заднего хода, так как шкивы могут вращаться только в одну сторону. Так же могут присутствовать другие узлы и агрегаты, не влияющие коренным образом на работу механизма.

Хотя, если честно говорить, есть один элемент, который при пробуксовке в жаркий день и долгом стоянии в пробке просто незаменим. Это радиатор охлаждения, так как крутящий момент передается с помощью трения то и масло в такой коробке довольно ощутимо нагревается. Кстати не все автомобили оснащены системой охлаждения вариатора.

Достоинства CVT

Плавный разгон и торможение. Отсутствие рывков, при исправном вариаторе.
Современные бесступенчатые КПП умеют экономить топливо лучше классических автоматов. В некоторых случаях экономия достигает уровня механической коробки.
Низкий уровень шума при исправном агрегате. Вариатор не имеет фиксированных шестерен передач, поэтому он издает меньше шума при движении автомобиля.
Исключена пробуксовка ведущих колес. Это повышает безопасность на обледенелых дорогах

С другой стороны, современные автомобили оснащены системами курсовой устойчивости, авто будет уверено стоять на льду, неважно, какая коробка в нем установлена.

Когда появился и чем обусловлено появление вариатора

Данная разработка была запатентована в 18 веке. Активно же применять её стали в 1950-1980-хх годах. Использовали в технике, не обладающей такой мощностью как легковой автомобиль (с электрогенераторами, в бензопилах, снегоходах, станках, швейных машинках). Для ТС потребовалось изобрести совершенно иной механизм бесступенчатой трансмиссии. И со временем инженеры решили эту задачу.

Впервые бесступенчатая трансмиссия была установлена на голландские автомобили DAF, сопоставимые с мототранспортом в 1958 году. Позже, в конце 70-х, патент «по наследству» перешёл к Volvo. Концерн попытался усовершенствовать «скромный» вариатор (пойти по этому пути было проще, чем перестраивать всё производство). Ресурса усовершенствованной модели CVT хватало лишь на 30 тыс. км пробега. Спустя годы концерн отказался использовать вариатор в своих автомобилях.

CVT-автоматическая коробка передач для DAF 55, шасси снято с рамы

В 80-х вариатор использовали на автомобилях Ford (модель Ford Fiesta), Fiat (модель Fiat Uno), Subaru. И лишь Субару удалось победить главный недостаток вариаторов – их недолговечность (концерн использовал вместо эластичного ремня в конструкции CVT, толкающий металлосодержащий). Компания Subaru оснастила многие автомобили трансмиссией CVT собственного производства и до сих пор поставляет свою разработку другим производителям.

В 90-х стали устанавливать вариатор и на автомобили класса С (т.е. среднего класса, до этого устанавливался на недорогих и практичных класса В). И всё благодаря непрекращающимся поискам более совершенной конструкции вариатора.

Что такое тороидальный вариатор?

Работа тороидальной коробки передач вариатора производится за счет роликов зажатых меж валами. Такие колесики имеют тороидальную форму (собственно, поэтому КПП так и называется).

Устройство тороидального вариатора

Изменение передаточного числа осуществляется за счет увеличения и уменьшения контактных поверхностей между валами и роликами. При максимальной тяге зажимы обращены в сторону ведомого вала, что увеличивает трение и, соответственно, снижает количество оборотов. Если нужна скорость – ролики отводятся в другую сторону.

Плюсы этого типа – более высокая надежность и износостойкость.
