Ремонт АКПП автомобилей «Мазда»
АКПП автомобилей «Мазда» традиционно славится своей надежностью, однако слабые места есть и у них. В частности, это фрикционная накладка в гидротрансформаторе, которая при своей работе засоряет все вокруг. Также часто подгорает блок соленоидов и протираются тефлоновые уплотнительные кольца. В первом случае коробка начинает некорректно включать передачи. Во втором — течь масла из трансмиссии со всеми вытекающими последствиями.
Также часто сгорают фрикционы, хотя и после большого пробега. Подгорание фрикционных накладок вызывает цепную реакцию, и в скором времени они все выходят из строя. На автомобилях «Мазда» ремонт АКПП своими руками сделать вполне реально, но это требует хорошей квалификации и четкого понимания действий. Следует отметить исключительную надежность управляющей электроники и гидроблока, которые очень редко требуют механических вмешательств.
Особенности АКПП «Форда»
известен тем, что первый начал разработку АКПП вообще, и современные образцы не отстают в качестве исполнения и надежности. Характерной особенностью является то, что трансмиссия, устанавливаемая на «Форд-Фокус», позволяет проводить техническое обслуживание и ремонт без снятия ее с автомобиля. Благодаря этому есть возможность провести ремонт АКПП своими руками «Форда» различных моделей.
Слабое место (на многих моделях «Фокуса» в том числе) — это фрикционы, изнашивающиеся при масляном голодании, которое может начаться при износе посадочного места барабана. Как производится на АКПП ремонт своими руками? Тормозную ленту на этих трансмиссиях меняют при переборке в обязательном порядке, поскольку она быстро изнашивается. На многих моделях «Форда» устанавливается та же АКПП, что и на автомобили «Мазда». Поэтому и здесь имеет место износ уплотнительных тефлоновых колец. Также слабым местом являются блоки соленоидов в гидроблоке.
Необходимость ремонта
Функция гидроблока – перераспределение потоков и давления трансмиссионки. В целях профилактики преждевременного выхода из строя гидроблока, водитель должен следить за состоянием системы охлаждения в коробке. Гидроблок включает клапанную плиту и электронный блок управления
На рабочее состояние датчиков необходимо обратить внимание, если стала отмечаться пробуксовка. Возможно имеется плохой контакт гидроблока с ними
Внутри клапанной плиты имеются каналы с регулирующими клапанами, датчики, соленоиды. Данные элементы отвечают за функционирование скоростной коробки передач. Необходимость в замене соленоидов возникает после 80000 км пробега. При аккуратной езде данный показатель практически в 2 раза больше.
Осуществление несвоевременной замены масла может быть причиной того, что потребуется преждевременный ремонт гидроблока АКПП. Подбирать необходимо горючее такого класса, чтобы оно соответствовало рабочим показателям автомобильной системы.
Ремонт гидроблока АКПП своими руками обязывает обзавестись специальным ремкомплектом, куда входят такие материалы, как резиновые уплотнители, например, манжеты, фрикционы.
На ряде моделей Фольксваген, которые оснащены АКПП, на восстановление гидроблока может уходить более 40000 рублей. Чтобы приступить к ремонту, следует слить горючее из АКПП, демонтировать аккумуляторную батарею.
Стоимость ремонта данного устройства АКПП зависит от имеющейся неисправности.
Таким образом, частый источник всех проблем с гидроблоком – использование грязного масла. На специализированной станции могут предложить такую процедуру, как чистка гидроблока. Также, здесь помогут с решением проблем перегрева и нарушением рабочих характеристик элементов платы. Все признаки неисправности на станции быстро определяются.
Для чего нужны соленоиды в АКПП
Блок соленоидов в АКПП открывают и закрывают каналы в гидроплите для прохода ATF масла к узлам коробки. Происходит это следующим образом:
- Когда нужно переключить передачу, электронный блок ЭБУ подаёт управляющий импульс на масляный насос и определённые соленоиды типа Shift.
- Насос создаёт давление. Жидкость поступает в гидроблок.
- Напряжение на электроклапане создаёт магнитное поле в обмотке катушки. Под действием магнитных сил стержень — плунжер — перемещается, открывая канал для тока масла. Параллельно работает другой соленоид, снимая давление в предыдущей передаче.
- ATF проходит по каналу гидроплиты к поршню. Под давлением жидкости поршень сжимает фрикционные диски, которые тормозят зубчатую передачу в планетарном механизме.
- ЭБУ получает сигнал об успешном переключении скорости и снимает подачу тока.
- Магнитное поле в катушке разрушается, и плунжер под действием пружины возвращается на место, закрывая канал.
Помимо переключения передач электроклапаны отвечают за блокировку гидротрансформатора АКПП. Их называют TCC — Torque Converter Clutch. В современных конструкциях муфта блокировки подключается со 2 передачи, чтобы уменьшить потери мощности и усилить разгон. При этом масло в гидротрансформаторе быстрее нагревается и загрязняется фрикционной пылью.
Для чего ещё нужны соленоиды в АКПП:
- контролировать и распределять общий поток ATF по каналам гидроплиты(катушка линейного давления EPC);
- создавать «мягкое» переключение с «проскальзыванием»;
- регулировать, подобно термостату,охлаждение масла через радиатор.
Вместе с развитием электронно-управляющей системы АКПП, расширилась функциональность электромагнитных клапанов. Изначально катушки работали по принципу «открыть— закрыть». Позднее появились новые конструкции с возможностью регулировки потока и переключения между 3, 4 или 5 каналами.
Признаки неисправности гидроблока
Симптомы
Характерным признаком неисправности гидроблока акпп являются повышенные вибрации и скрежет при смене передач. В отдельных случаях может отмечаться полная остановка работы двигателя при приключении селектора из режимов Parking в режим Drive. Так же довольно часто неисправность проявляется толчками, ударами и пробуксовками между передачами. Современным автомобилям, оснащенным многочисленными датчиками, при поломках выводят сообщение о повреждении коробки передач. Определить точно причину поломки можно лишь подключив компьютер к диагностическому оборудованию и проведя соответствующие тесты коробки передач. В данном случае вы сможете установить вышедший из строя элемент. Однако точно сказать характер поломки даже после проведённой компьютерной диагностики невозможно. Необходимо производить демонтаж гидроблока и его разборку.
Фото гидроблока АКПП
Самостоятельный ремонт — возможен ли?
Выполнить ремонт гидроблока могут в специализированных мастерских и сервисных центрах. Ремонт гидроблока акпп своими руками возможен лишь в том случае, если у вас имеется практический опыт работы с подобными запчастями. Вам потребуется демонтировать (в некоторых случаях) АКПП, вскрыть корпус и первым делом проверить клапаны. Самостоятельно очистить их у Вас скорее всего не получится, т.к. для этого используется профессиональное оборудование. Так же обязательно проверьте пружины гидроблока, которые имеют тенденцию к износу. Большое значение имеет обратная сборка конструкции гидроблока, если Вы допустите ошибку — последствия могут быть намного печальней замены одной лишь детали в сборе. Как вы можете заметить, провести ремонтные работы может лишь опытный специалист при наличии у него соответствующего оборудования.

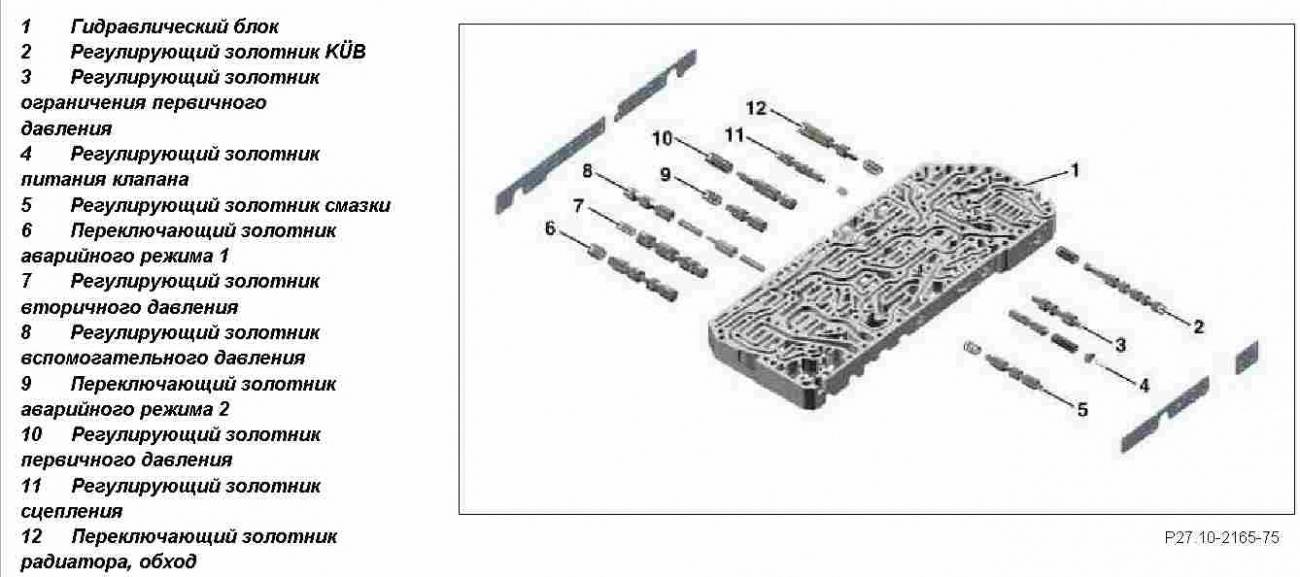

Схема гидроблока
Стоимость ремонта гидроблока напрямую зависит от характера поломки. Так, например, достаточно часто отмечаются проблемы с пружинами, клапанами, блоком соленоидов. Во многих автосервисах не берутся за ремонт, мотивируя это тем, что в сборе заменить его будет дешевле. Это не всегда так, Вы можете обратиться к нам и мы с радостью выполним ремонт гидроблока недорого и качественно. Из-за того, что конструкция гидроблока является достаточно сложной, состоящая из большого количества деталей — требуется обладать огромным запасом знаний и опытом, чтобы выполнять такой ремонт. Стоимость такого ремонта может составить от 10.000 рублей , до нескольких десятков тысяч рублей. Так же существует проблема забитого гидроблока, когда золотники клапанной плиты начинают залипать. В отдельных случаях имеет смысл провести замену сломавшегося элемента, а не пытаться проводить дорогостоящую и сложную процедуру восстановительного ремонта.
Ремонт Гидроблока АКПП — Видео
Из профилактических мероприятий для предупреждения поломок гидроблока мы рекомендуем вам пристально следить за состоянием системы охлаждения акпп. Именно неправильная работа системы охлаждения является одой из самых распространенных причин повреждения данного элемента.
Ремонт гидроблока — цена в нашем сервисе
Также автовладельцу следует правильно эксплуатировать свой автомобиль и автоматическую коробку в частности. Не следует в особенности в зимнее время года начинать движение автомобиля не прогрев предварительно масло в коробке передач. Данная процедура занимает всего несколько минут и позволяет с лёгкостью выводить температуру масла в коробке передач и гидроблоке на необходимую температуру. Тем самым вы сможете обеспечить качественное охлаждение и смазку подвижных элементов.
Для прогрева коробки передач вам необходимо перевести селектор в положение Драйв (D) и удерживать тормоз в течение одной минуты. Сразу после этого вы можете начинать движение. Также следует помнить о том, что после начала движения на холодной машине не рекомендуется раскручивать мотор выше 3000 оборотов в минуту. Следуя этим нехитрым правилам, вы сможете защитить коробку передач и гидроблок от повреждения и продлите беспроблемный срок эксплуатации вашего автомобиля.
Разновидности гидромеханики
В состав этой трансмиссии обязательно входит гидротрансформатор, составляющие системы управления и механическая коробка. Она может быть одной из нескольких систем:
- многовальной;
- двухвальной;
- трехвальной;
- планетарной.
Последняя разновидность коробки наиболее распространена. Она часто устанавливается на легковые автомобили, так как не имеет высокой металлоемкости. Она отличается меньшим шумом при работе, высоким сроком службы и компактностью.
Вальные механизмы можно встретить на грузовиках и автобусах. В них для переключения передач предусмотрены многодисковые муфты, которые помещены в масло. Первая передача и задний ход включаются при помощи зубчатой муфты. Благодаря особому устройству вальных коробок переключение скоростей происходит за счет работы коленчатого вала. Скорость движения при этом не снимается, крутящий момент и мощность не разрываются.
Зачем нужна промывка коробки автомат
В процессе работы АКПП количество грязевых отложений увеличивается, что является причиной выхода из строя как отдельных деталей, так и механизма в целом. Некоторые автолюбители считают, что можно обойтись обыкновенной заменой трансмиссионного масла и масляного фильтра. Однако, как показывает практика, чтобы восстановить стабильное функционирование АКПП, простой замены смазочного материала не всегда бывает достаточно. Чтобы самостоятельно наладить работу автоматической коробки передач, промывка АКПП своими руками – самое верное решение.
В чем заключается суть такого действия, как промывка для АКПП? Ответ прост: определяется доступный способ очистить полости коробки передач от скопившейся грязи. Чаще всего применяется метод промывания системы каналов автомата при помощи потоков смазочной жидкости. Иногда в состав трансмиссионного масла добавляется специальное промывочное средство или жидкость для промывки АКПП (Liqui Moly).
Если и это не помогло, коробка передач полностью разбирается. После чего каждая деталь очищается вручную с использованием бензина, а также сжатого воздуха.
Каждый из описанных методов с успехом применяется на практике. Результаты грамотно проведенной очистки коробки автомат ощутимы в следующих проявлениях:
- Снижается вероятность возникновения поломок автоматической коробки передач.
- Возрастает эксплуатационный срок всего механизма.
- Корректируется работа АКПП.
Чтобы промывка автоматической коробки передач привела к максимальной эффективности, необходимо грамотно и точно выполнять каждую операцию.
Разновидности АКПП
По мнению техников, гидромеханическая автоматическая коробка представлена лишь планетарной частью узла. Ведь она отвечает за переключение передач и вместе с гидротрансформатором является единым автоматическим устройством. К АКПП относится классический гидравлический трансформатор, робот и вариатор.
Классическая автоматическая коробка передач
Преимущество классического автомата заключается в том, что передачу вращательного момента на ходовую часть обеспечивает масляная жидкость в гидротрансформаторе.
Роботизированная КПП
Является своеобразной альтернативой механики, только в конструкции имеется двойное сцепление, управляемое электроникой. Главным преимуществом робота считается экономичность расхода топлива. В конструкции установлено программное обеспечение, работа которого состоит в рациональном определении крутящего момента.
Коробку называют адаптивной, т.к. она способна подстраиваться под манеру вождения. Чаще всего в роботе ломается сцепление, т.к. оно не может переносить тяжелые нагрузки, например, во время езды в труднопроходимых местах.
Вариатор
Устройство обеспечивает плавную бесступенчатую передачу вращательного момента ходовой части автомобиля. Вариатор снижает расход бензина и повышает показатели динамики, обеспечивает мотору щадящий режим работы. Такая автоматизированная коробка не относится к долговечным и не терпит большой нагрузки. Внутри агрегата детали постоянно трутся между собой, что ограничивает срок эксплуатации вариатора.
Как пользоваться автоматической коробкой передач
Слесари СТО утверждают, что чаще всего поломки АКПП появляются после небрежного использования и несвоевременной замены масла.
Режимы работы
На рычаге расположена кнопка, которую водитель должен нажать, чтобы выбрать нужный режим. На селекторе предусмотрено несколько возможных положений:
Как заводить машину на автомате
Стабильная работа АКПП зависит от правильного запуска. Чтобы оградить коробку от неграмотного воздействия и последующего ремонта, разработано несколько степеней защиты.
При запуске двигателя рычаг селектора должен располагаться на значении «P» либо «N». Эти положения позволяют защитной системе пропустить сигнал о старте двигателя. Если рычаг будет находиться в другом положении, то водитель не сможет включить зажигание либо же после оборота ключа ничего не произойдет.
Чтобы правильно начать движение, лучше использовать парковочный режим, поскольку при значении «P» у машины блокируются ведущие колеса, что не позволяет ей скатиться. Применение нейтрального режима позволяет осуществить экстренную буксировку транспорта.
Большинство автомобилей с АКПП запускаются не только при правильном положении рычага, но и после выжимания тормозной педали. Эти действия препятствуют случайному откату автомобиля, если рычаг установлен на значении «N».
Как ездить на автоматической КПП и чего нельзя делать
Чтобы добиться длительной службы КПП, надо верно ставить режим в зависимости от текущих условий перемещения. Чтобы правильно эксплуатировать автомат, необходимо соблюдать следующие правила:
Чтобы не попасть на дорогостоящий ремонт, водители не должны:
Как эксплуатировать АКПП зимой
В холодных погодных условиях часто возникают проблемы с машинами. Для сохранения ресурса агрегата в зимние месяцы водителям следует придерживаться таких рекомендаций:
Принцип работы и срок службы АКПП
При запуске мотора в гидротрансформатор попадает трансмиссионное масло, давление внутри увеличивается, начинают вращаться лопасти центробежного насоса.
Когда водитель переключает рычаг и нажимает педаль, повышается число оборотов лопастей насоса. Скорость вихревых масляных потоков увеличивается, и запускаются лопасти турбины. Жидкость попеременно перекидывается на реактор и возвращается обратно к турбине, обеспечивая увеличение ее эффективности. Крутящий момент передается на колеса, автотранспорт начинает двигаться.
Как только требуемая скорость будет набрана, то лопастная центральная турбина и насосное колесо начнут двигаться одинаково. Вихри масла попадают на реакторное колесо с другой стороны, поскольку движение может быть лишь в одну сторону. Оно начинает крутиться. Если машина идет на подъем, то колесо останавливается и передает центробежному насосу больше крутящего момента. Достижение нужной скорости ведет к смене передачи в планетарном ряду.
Если машина останавливается или ее скорость снижается, то давление рабочей жидкости также уменьшается, и передача переключается вниз. После выключения мотора в гидротрансформаторе исчезает давление, из-за чего невозможно завести автомобиль с толкача.
Вес АКПП достигает 70 кг в сухом состоянии (гидравлический трансформатор отсутствует) и 110 кг — в заправленном. Чтобы автомат нормально функционировал, надо контролировать уровень рабочей жидкости и правильное давление — от 2,5 до 4,5 бар.
Ресурс коробки может различаться. В одних автомобилях она служит около 100 000 км, в других — больше 500 000 км. Период службы зависит от того, как водитель следит за состоянием агрегата, вовремя ли заменяет расходные материалы.
Тестируем коробку
Еще один эффективный способ того, как проверить работу АКПП, является оценка работоспособности узла во время езды. Сев за руль чужого автомобиля, следует быть предельно осторожным. Для начала, немножко подстройте сидение и зеркала под себя. Оцените, насколько качественно работает тормозная система.
Далее немножко прогреваем автомобиль в режиме парковки, ждем, пока обороты не упадут до 650 в минуту. Включаем режим D – переключение должно произойти практически мгновенно, без толчков и стуков.
Рекомендуем: Пошаговая инструкция по самостоятельной проверке АКПП при покупке подержанного авто
Стоит отметить, что если для переключения требуется больше 1 секунды, то уровень износа автоматической коробки переключения передач является достаточно высоким, так что скоро придется заняться ремонтными работами.
Способы чистки АКПП
Правильное обслуживание АКПП заключается в очищении имеющихся полостей коробки от скопившейся грязи. Подобная процедура выполняется с пропусканием через систему небольшого количества масла и его последующим сливом. В идеале автовладелец должен демонтировать гидроблок, вскрыть его, выполнить ручную очистку всех внутренних элементов, промыть фильтр АКПП, после чего продуть воздухом, протереть бензином, прогнать по системе масло и лишь после этого выполнить сборку коробки в обратной последовательности.
В редких случаях для очистки АКПП в старое масло добавляют специальную автохимию и промывочные присадки, которые, находясь в смазке, размягчают отложения, быстро удаляя грязь.
Всё, что останется сделать автовладельцу, — это выполнить своевременную замену масла.
Подобный способ промывки АКПП может использоваться в качестве профилактики серьезных загрязнений. Если коробка уже плохо переходит на повышенную и пониженную передачу, необходимо ее вскрывать и чистить вручную.
Особенности трансмиссий «Ауди»
Ремонт АКПП своими руками «Ауди» разных годов выпуска тоже возможен при наличии солидной технической базы и инструментов. Следует отметить, что и в этом автомобиле с автоматической коробкой симптомы неисправностей схожи с другими производителями. Это износ фрикционов, течь сальников или выработка подшипников, неправильная работа электроники или гидравлической части.
Снятие АКПП отличается от других производителей тем, что на многих моделях «Ауди» двигатель стоит вдоль кузова. Поэтому конструкция самой коробки передач отличается от прочих. Однако принципы ремонта АКПП на автомобилях этой марки такие же, как и на других. Поэтому и неисправности однотипны для всех коробок-автоматов.
Так же как и на других агрегатах, из-за перегрева выходят из строя фрикционы, по отдельности или целым пакетом, изнашиваются подшипники и сальники, недостаточное давление масла в гидроблоке приводит к нечеткому включению передач
Особое внимание надо уделить гидротрансформатору. Его износ хорошо заметен после снятия
Особенностью АКПП «Ауди» можно назвать конструкцию пакетов фрикционов. Они разделены для каждой передачи. Следует иметь в виду, что при разборке придется менять прокладки поддона, насоса и сальники.
Система управления переключением передач
Малый диапазон возможного изменения момента и скорости вращения вынудил проектировщиков дополнить гидротрансформатор механической коробкой переключения передач. В гидромеханической коробке-автомате для легкового транспорта используют несколько редукторов планетарной передачи, включаемых в работу с помощью фрикционных муфт. Включение фрикциона осуществляется сжатием пакета фрикционных накладок с помощью гидравлического поршня особой конструкции.
Насос, запитывающий гидравлику привода, обычно устанавливается в непосредственной близости от гидротрансформатора. Для управления гидравлическими клапанами и золотниками системы в современных авто применяют электромагнитные соленоиды, управляемые электроникой. Для компенсации ударных контактных нагрузок применяют обгонные муфты, что добавляет плавности при вхождении в зацепление шестерен коробки.
К сведению!
В большинстве современных гидромеханических коробок-автоматов реализована функция автоматического выключения гидротрансформатора при движении на скорости более 20-25 км/ч. Это позволяет значительно уменьшить потери, связанные с передачей момента, особенно при высоких оборотах вращения, когда гидравлические потери растут быстрее механических.
Ремонт АКПП автомобилей «Хонда»
Конечно, при наличии определенного опыта и специальных инструментов можно попытаться провести ремонт АКПП «Хонда» своими руками, однако это сопряжено со многими трудностями. Коробка-автомат — один из самых сложных агрегатов в современном автомобиле, и ее разборка, а главное, последующая правильная сборка — это ответственное и трудоемкое занятие. Но при наличии четкого плана действий все возможно.
В первую очередь следует провести правильную диагностику и выяснить, что же является причиной неправильной работы АКПП. Ремонт своими руками этого агрегата подразумевает его снятие с автомобиля и последующую разборку с обязательной дефектовкой и заменой всех изношенных деталей. Если автомобиль старый и с большим пробегом, то надо быть готовым к тому, что многие расходники пришли в негодность. К тому же все прокладки и сальники при разборке подлежат замене. В противном случае возможно подтекание масла, что еще больше усугубит ситуацию.
Сборку проводят строго в обратной последовательности. После установки коробки следует залить новое масло и прогреть его при помощи нескольких запусков и остановок двигателя. КПП проверяют на отсутствие течей. Если все сделано правильно, трансмиссия проработает еще очень долго при условии правильной эксплуатации.
Типичные неисправности гидроблока АКПП
По мнению многих автослесарей, ремонт гидроблока является одним из сложнейших направлений обслуживания автомобиля, и в тоже время основным узлом автоматической трансмиссии. Данный узел выполняет крайне важную функцию направления потока трансмиссионной охлаждающей жидкости. Кроме того, он отвечает за процесс переключения скоростей при помощи электронного блока. Схемы гидроблока могут быть разными, однако принцип работы и его функции всегда одинаковы.
Гидроблок во время движения автомобиля с автоматической коробкой передач подвергается сильным нагрузкам, поэтому несоблюдение правильного режима эксплуатации может привести к его поломке
Так, например, в холодное время года очень важно, перед тем как начать движение, прогреть трансмиссионную жидкость. Это необходимо для нормальной работы гидроблока и коробки в целом
Из-за чего случаются неполадки с гидроблоком?
Неисправности гидроблока акпп часто возникают в результате нарушений в системе охлаждения, если владелец не будет регулярно менять охлаждающую жидкость. Нужно отметить, что это не только самый важный, но и самый ломкий элемент трансмиссии. Из-за постоянных нагрузок он изнашивается быстрее других узлов. Устранить поломку самостоятельно, как и определить причину неисправности, весьма затруднительно, так как для диагностики следует демонтировать коробку передач. АКПП технически устроена гораздо сложнее механической, поэтому ремонт или замена ее узлов будет стоить больших денег. В этом случае самодеятельность может нанести больший вред, чем сама поломка.
Распознать нарушение работы гидроблока можно по толчкам и высокому уровню вибрации. Если водитель слышит скрежетание и посторонние звуки при переключении скоростей, это повод обратиться к профессиональному автомеханику. При неисправности гидроблока акпп симптомы хорошо заметны при движении автомобиля. Например, переключение селектора из одного режима в другой сопровождается полной остановкой двигателя. Также не стоит игнорировать показания бортовых датчиков, которые выводят на дисплей сообщение о поломке или некорректной работе коробки передач. Для устранения поломки необходимо выяснить причины при помощи ряда авторемонтных мероприятий. Компьютерная диагностика поможет выявить, какой именно элемент гидроблока дал сбой. Однако, для определения характера поломки его потребуется вскрыть и разобрать.
Самостоятельный ремонт гидроблока — возможен ли?
Некоторые водители, наблюдавшие за работой мастера в салоне, не видят сложностей в самостоятельном ремонте АКПП. После демонтажа и вскрытия корпуса коробки передач проверка клапанов, скорее всего, покажет, что они нуждаются в прочистке. Но вот без специального оборудования сделать это практически невозможно. Все, что сможет сделать водитель в домашних условиях, даже обладая опытом, это заменить пружины, которые довольно быстро изнашиваются. Теперь необходимо выполнить обратную сборку. Как показывает практика, допущение даже небольшой ошибки при сборке коробки передач чревато печальными последствиями.
Довольно часто причина поломки гидроблока кроется в загрязнении деталей от работы фрикционов. Залипание золотников также является причиной толчков во время переключения скоростей. Неисправная работа даже одного клапана гидроблока ведет к потере давления в сцеплении, неисправности фрикционов, потере одной из скоростей.
При появлении неисправностей чем раньше водитель организует капремонт гидроблока, тем меньшими затратами он обойдется. В процессе капремонта мастер полностью переберет гидроблок, прочистит клапана, поменяет пружины и расходники. Эта процедура подарит агрегату еще несколько лет жизни. Водители, тянущие до последнего с ремонтом, зачастую вынуждены покупать новый мозговой центр коробки. В отдельных случаях требуется полная замена АКПП.
