Где находится датчик?
ДТОЖ для сбора корректных данных должен быть расположен непосредственно в измеряемой среде, то есть — термистор прибора должен находиться не снаружи, а в самой системе охлаждения, будучи погруженным в жидкость.
Чаще всего температурный датчик стоит в блоке цилиндров в корпусе термостата (реже может быть его расположение в самой головке блока, либо стоят два прибора в обоих указанных местах, каждый из которых выполняет свою функцию — один из них снимает температурные показатели жидкости на выходе из радиатора, а другой на выходе из двигателя).
Независимо от точного расположения прибора, одно условие должно быть обязательно соблюдено — необходим контакт датчика с хладагентом, иначе считывание и передача температурных данных будут иметь некорректные показатели, что скажется на качестве работы системы. Размещение термоизмерителя в любом другом месте приведет к тому, что он начнет собирать показатели с наружного пространства, а не с требуемой жидкости, а это абсолютно недопустимо. Это условие касается абсолютно любого транспортного средства, будь то мерседес, газель, камаз или мопед.
Данный прибор помещен в теплопроводную оболочку с резьбой и электрическим разъемом.
Основываясь на данных, которые передает термодатчик, система управления может регулировать следующие моменты в работе автомобиля:
- обогащение или обеднение горючего (в зависимости от температуры мотора — чем ниже показатели тепла, тем меньше обогащается топливо и тем большее его количество требуется);
- выставление опережения зажигания с целью уменьшения газообразования выхлопа;
- корректировка циркуляции газов при прогреве транспортного средства;
- контроль за работой вентилятора, блокировкой раздаточной коробки и продувкой системы.
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.
Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Как проверить работоспособность?
Для проверки работоспособности потребуются следующие инструменты:
- термометр (обязательно с максимально допустимой температурой свыше 100 градусов, лучше использовать цифровой);
- мультиметр (для замера сопротивления термистора);
- емкость с водой (которую нужно будет медленно подогревать до температуры кипения).
Когда датчик охладился до комнатной температуры к его контактам необходимо подключить мультиметр и перевести его в режим замера сопротивления. При температуре 20 – 30 градусов по Цельсию начальное сопротивление должно составлять порядка 1300 – 2200 Ом.
Далее датчик с подключенными щупами помещают в емкость с водой и медленно начинают её разогревать. При повышении температуры сопротивление должно постепенно падать. Оптимальные показатели следующие:
- 40 градусов — порядка 1000 – 1200 Ом;
- 50 градусов — 1000 Ом;
- 60 градусов — 800 Ом;
- 80 градусов — порядка 270 – 380 Ом;
- 100 градусов — порядка 170 – 180 Ом.
При температуре 110 градусов или выше термистор переключается в «защиту» и происходит разрыв цепи. Сопротивление при этом становится бесконечным (блок ЭБУ этот сигнал распознает как перегрев и включает охлаждение на полную мощность).
Если показания мультиметра будут кардинально разниться от вышеуказанных, то это будет явным признаком, что датчик вышел из строя. Ремонту он не подлежит поэтому его попросту заменяют. В редких случаях помогает тщательная очистка контактов и резьбы от следов коррозии, но это лишь временное решение. Если контроллер «сбоит», то рекомендуется его полностью заменит, обойдется он не дорого.
Признаки неисправности ДТОЖ
Датчик для охлаждения жидкости, как и любой другой датчик, может иметь неисправности, которые когда-либо приведут к сбоям в работе мотора.
Основные признаки, которые указывают на поломку устройства:
- повышенный расход топлива;
- плохой выхлоп, когда двигатель в холодном состоянии;
- проблемы запуска двигателя в морозы.
Как правило, если возникают подобные неполадки, то замена датчика не требуется. Возможно, проблема появилась из-за отхода или повреждения контакта, неполадок в проводке или утечке жидкости для охлаждения.
Иногда холодный двигатель троит и «колбасит», а его холостые обороты прыгают с минимальных до максимальных значений в минуту, а через несколько минут или с повторного старта ситуация исправляется.
Такая проблема может образоваться из-за поломки датчика температуры жидкости для охлаждения.
Проверить состояние прибора можно с помощью омметра . При этом вывинчивать его не нужно. Проверяется не его сопротивление, а масса-датчик.
Когда датчик в порядке, то сопротивление стремится к бесконечности, если же он сломан, то сопротивление равно 10 кОм или менее.
Ремонт при ошибке p0118
При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:
- Включить зажигание в автомобиле, однако двигатель не запускать.
- Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
- Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
- Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
- Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.
Куда смотреть при возникшей ошибки р0118
Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:
Обрыв проводов датчика на фишке
- Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
- На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
- Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
- Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
- Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
- «Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
- Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
- Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.
Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!
По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.
Заключение
Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.
Как проверить, не снимая с машины
При наличии подозрений на неисправность ДТОЖ не обязательно снимать его с машины. Все манипуляции можно сделать без демонтажа с помощью тестера или диагностического прибора. Рассмотрим каждый из способов подробнее.
Предварительная проверка
Для проверки измерителя температуры заведите автомобиль и дайте прогреться мотору на холостых до 90 – 95 0С.
Отсоедините от датчика разъем и обратите внимание, как будет вести себя стрелка на панели приборов:
- если стрелка осталась на месте, то необходимо проверить сам измеритель или электрическую цепь, идущую к устройству (про это дальше);
- если же стрелка ушла вниз, то проверьте предохранитель. Если он целый, а при замыкании контакта на массу стрелка прыгает, то неисправен датчик.
Мультиметром
Наиболее простой метод, позволяющий проверить датчик температуры ОЖ — воспользоваться тестером.

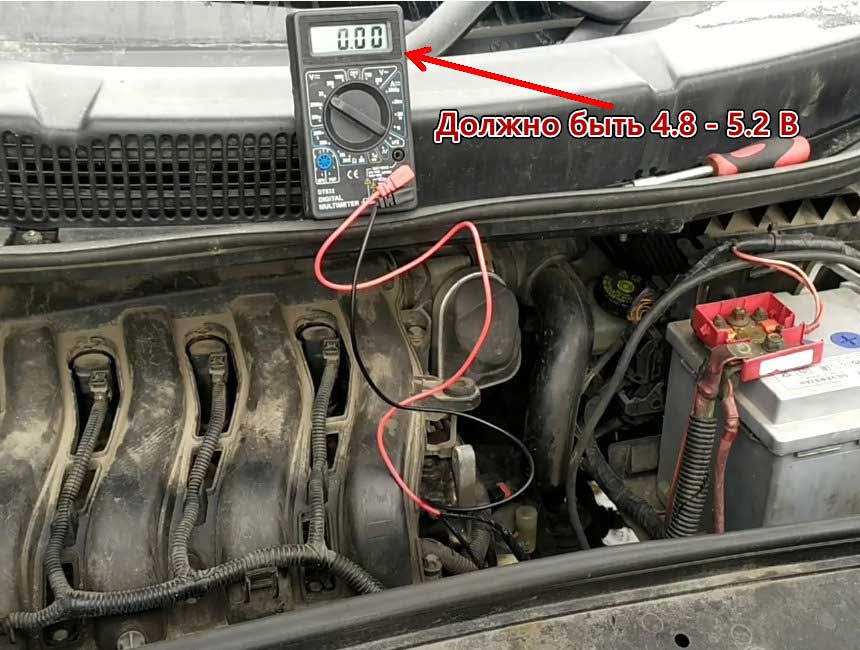

Сначала проверяем напряжение для этого мультиметр выставьте в режим «Замер постоянного напряжения до 20В».
- Отсоедините разъем от измерителя.
- Включите зажигание.
- Подключите плюсовой провод прибора к «+» разъема, а второй контакт тестера замкнуть на двигатель. Прибор должен показать в пределах от 4.8 до 5.2 В.
При работе на горячем моторе будьте осторожны и не прикасайтесь к металлической поверхности, чтобы не обжечься самому и не испортить измерительный прибор.
Алгоритм действий такой:
- Отбросьте контакты от датчика.
- Установите ражим измерения сопротивления на мультиметре.
- Измерьте параметр между выводами.
- Сравните их с табличными данными, которые можно найти в руководстве по ремонту и обслуживанию вашего автомобиля.
На некоторых моделях авто добраться к разъемам датчика очень сложно и его придется снимать.
Чтобы минимизировать потери антифриза открутите пробку расширительного бочка, чтобы сбросить давление в системе. Затем пробку снова закрутите.
Точные характеристики сопротивления могут отличаться в зависимости от модели.
Для примера приведем несколько параметров сопротивления для автомобиля ВАЗ 2110.
Таблица 1.
| Температура 0С | Сопротивление Ом |
| +100 | 177 |
| +80 | 332 |
| +60 | 677 |
| +40 | 1459 |
| +20 | 3520 |
| +10 | 5670 |
| +5 | 7280 |
Если ДТОЖ выдает ошибочные сведения, может потребоваться его снятие для более детальной проверки, а впоследствии и замены.
Диагностический прибор
При появлении ошибки двигателя на приборной панели стоит проверить ЭБУ на факт ошибок, связанных с датчиком температуры.
Наиболее удобный вариант — применение ODB2 сканера. Во избежание больших затрат можно воспользоваться простой моделью Scan Tool Pro Black Edition или ELM327 про который мы писали выше.
Общий алгоритм действий такой:
Возможности рассмотренной выше модели позволяют посмотреть на работу датчика в режиме онлайн, а также посмотреть на функционирование других узлов: КПП, трансмиссия, ESP, ABS и других.
Устройство работает со всем диагностическим ПО и работает без потери связи. Для связи используется Блютуз и Вай-Фай.
ДТОЖ конструкция и принцип работы
Данный датчик имеет простейшую конструкцию без каких-либо сложных элементов электроники. В качестве исполнительного датчика выступает термо-резистор.
Именно термо-резистор регулирует качество и количество топливной смеси во время пуска двигателя. То есть при запуске в холодное время года двигателю необходимо больше топлива, это заложено в электронный блок управления двигателем (ЭБУ), основываясь на показания ДТОЖ, ЭБУ через форсунки пропускает необходимое количество топлива для нормальной работы двигателя в низких температурных режимах.
Работу датчика можно заметить по повышенным оборотам двигателя после пуска, которые приходят в норму с прогревом до рабочей температуры. Термо-резистор заточен в металлический корпус датчика с резьбой и имеет два вывода под разъем ЭБУ.
Так же на основаниях показаний ДТОЖ, ЭБУ корректирует угол опережения зажигания (УОЗ). Датчик получает питание по одной из клейм от ЭБУ напряжением 5В, вторая же клейма подключена к массе.
Так как датчик напрямую контактирует с охлаждающей жидкостью, оценивает температуру двигателя он непосредственно по температуре ОЖ.
Характеристика датчика температуры ОЖ
Итак, что представляет собой основной или дополнительный датчик температуры охлаждающей жидкости (ДТОЖ), какое его устройство, какие функции выполняет установленный в системе охлаждения элемент? Для начала предлагаем узнать, где находится датчик температуры двигателя и какие функции он выполняет.
Назначение и местонахождение

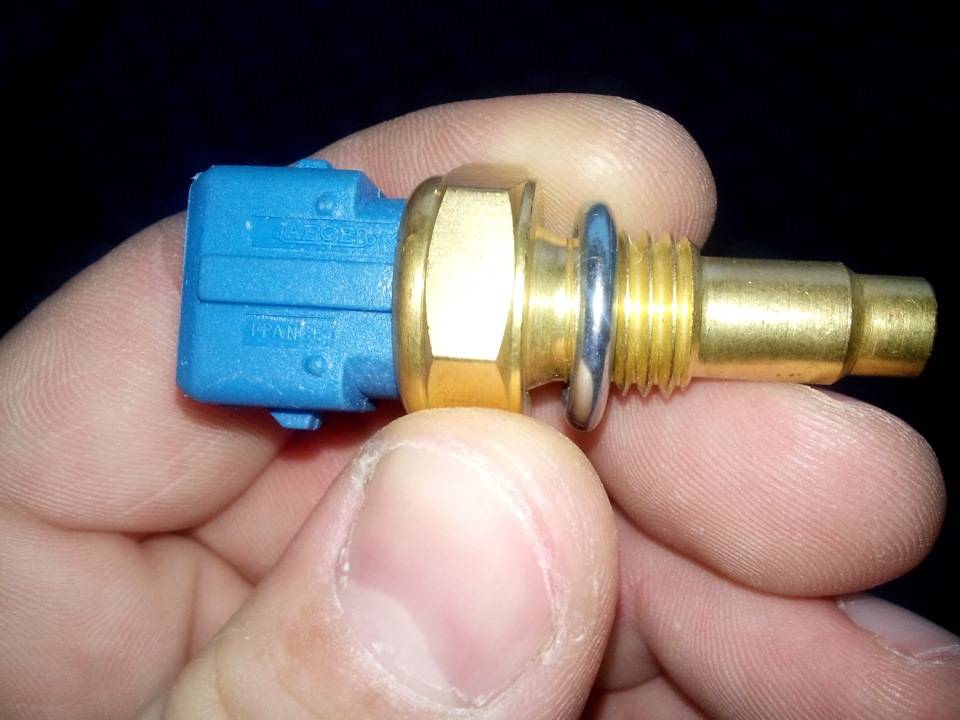

Датчик ТОЖ представляет собой устройство, использующееся для поддержки оптимальной работы основных узлов транспортного средства. Этот регулятор позволяет обеспечить быстрый прогрев двигателя, а также не допустить его перегрева
Датчик ТОЖ имеет небольшие размеры, тем не менее, его важность отрицать нельзя. Если датчик охлаждающей жидкости по каким-то причинам неисправен, это может привести к более серьезным последствиям
Особенно, если неисправность датчика температуры охлаждающей жидкости обнаружена несвоевременно.
Место установки регулятора в Ладе
Сам регулятор представляет собой достаточно небольшое по размерам устройство, выполненное в пластмассовом корпусе и оснащенное стальной резьбой. Если вам интересно, где находится датчик температуры охлаждающей жидкости, то сейчас мы дадим на него ответ. С помощью резьбы устройство может устанавливаться и подключаться к выпускной магистрали головки БЦ, просто вкручиваясь в нее.
В зависимости от конструктивных особенностей авто, он также может стоять рядом с корпусом термостата или прямо на корпусе. Автомобильный температурный датчик должен стоять таким образом, чтобы он напрямую контактировал с расходным веществом. Соответственно, если уровень антифриза в системе будет слишком низким, то показания датчика могут быть некорректными.
Некоторые автолюбители путают понятия, для них ДТОЖ — это то же самое, что датчик уровня охлаждающей жидкости или датчик температуры и давления воздуха. Это в корне неправильно, поскольку датчик уровня охлаждающей жидкости используется для определения объема расходного материала. Его роль не так значима, как у ДТОЖ. Тем более, что датчик уровня охлаждающей жидкости стоит в расширительном бачке хладагента. В зависимости от конструктивных особенностей авто, может использоваться два ДТОЖ — один из них определяет температуру на выходе из мотора, а другой — из радиатора.
Устройство и принцип работы
Как работает датчик температуры охлаждающей жидкости? С расположением и предназначением разобрались, теперь рассмотрим конструкцию и принцип работы. Основным конструктивным компонентом является термистор-резистор, который меняет сопротивление датчика температуры охлаждающей жидкости в соответствии с температурным режимом. Этот компонент устанавливается в стальной корпус с резьбой, к которому подключена хвостовая пластмассовая часть, где находятся контакты, использующиеся для подключения проводки. Схема подключения датчика температуры охлаждающей жидкости довольно простая. Один контакт регулятора — это плюс, он подключается к ЭБУ, а второй — это минус, он соединяется с массой (автор видео — канал Valerii1986).
Чтобы устройство нормально работало, ему необходимо питание 5 вольт, которое подается от ЭБУ с помощью резистора, обладающего постоянным сопротивлением. Так как сам термистор имеет отрицательный коэффициент, уровень его сопротивления при увеличении температуры будет снижаться. Соответственно, будет падать и уровень напряжения, которое питает регулятор. В соответствии с падением этого параметра ЭБУ рассчитывает температурный режим мотора, а показания выводятся на приборную панель. Высокий уровень сигнала датчика температуры охлаждающей жидкости, о чем водитель может узнать по контроллеру с сигнальной стрелкой на приборке, может свидетельствовать о его неисправности.
Проверка уровня датчика ОЖ
Надо сказать, что проверка уровня ОЖ может производиться и на «глазок», для опытного водителя не нужны специальные приборы. Посмотрев в расширительный бак можно понять, сколько израсходовалось жидкости.
При холодном двигателе ОЖ находится между отметками минимума и максимума, а вот при нагревании мотора, уровень повышается.
При исправной работе автомобиля уровень может понижаться, и датчик тут же выдаёт соответствующие показатели, которые выражаются в сигнале на приборной панели
Тогда требуется доливка тосола или охлаждающей жидкости.
Важно знать, по мнению специалистов, в разогретый мотор ОЖ доливать категорически запрещается, только после полного остывания двигателя можно производить соответствующие действия.
Воду в чистом виде также запрещено лить, это чревато возникновением коррозии на головках цилиндров.. Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность
Если после проверки, датчик не показывает уровень температуры ОЖ, вам следует обратиться в сервисный цент по обслуживанию авто, где вам будет диагностирована неисправность.
Все системы автомобиля тесно связаны друг с дружкой, сбой может дать даже не правильно закреплённая деталь или какая-нибудь ваша ерундовая оплошность. Из-за неё одна из систем способна сопротивляться и выдавать ошибку. При осмотре машины профессионалами, если появляется нужда в замене датчика, вам будет выдана гарантия на качественную замену прибора и установки всех узлов на прежнее место.
Обычно сам датчик стоит значительно дешевле самой работы. Датчик приобретается непосредственно на месте его замены.
Признаки неисправности
Канал AndRamons предоставил видео о процессе проверки контроллера.
Основным признаком неисправности контроллера является неработоспособность вентилирующего устройства при прогреве силового агрегата. Но машина может быть оборудована и датчиком активации вентилятора, выполняющего функцию включения. Тогда причину следует искать в повреждении электроцепи или выходе из строя контроллера.
По каким симптомам еще можно определить неработоспособность ДТОЖ:
- повышенный расход горючего;
- трудный старт двигателя на горячую, когда агрегат прогрет;
- повышенные холостые обороты;
- детонация мотора;
- перегрев агрегата.
Во многих современных автомобилях есть электронная система определения неисправностей. На специальном экране на приборной панели при поломке ДТОЖ могут выскакивать ошибки. Но обычно коды неисправностей говорят как о возможной поломке датчика, так и о повреждении проводки либо разъема контроллера.
Проверка ДТОЖ на авто

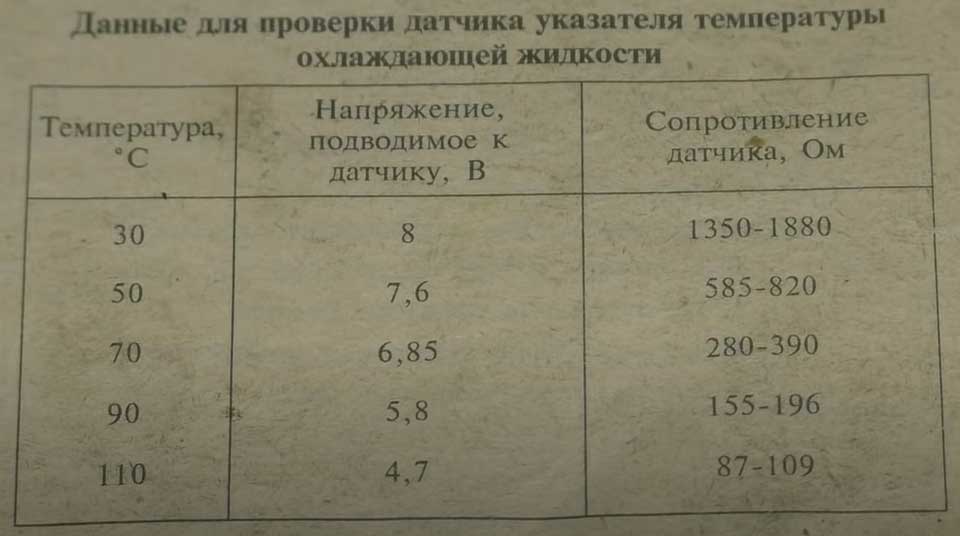

Таблица соответствия параметров температуры, сопротивления и напряжения для проверки ДТОЖ
Суть диагностики контроллера на автомобиле и вне машины заключается в проверке величины сопротивления и напряжения.
Проверка второго параметра выполняется с помощью вольтметра:
- Щупы прибора подключите к заземлению, а также сигнальному контакту контроллера.
- Двигатель должен быть холодным. Включите зажигание.
- Измерьте параметр напряжения и сравните полученные данные в соответствии с таблицей.
Для диагностики температурного параметра потребуется термометр:
- выполните замер температуры расходного материала;
- заведите мотор и дайте ему прогреться, в ходе нагрева ДВС измеряйте значение напряжения с учетом изменения температуры;
- если полученные параметры не соответствуют табличным, то устройство вышло из строя.
Пользователь Яковлев Дмитрий на видео показал, как выполнить проверку контроллера.
Используя омметр, выполните проверку сопротивления:
- Диагностика осуществляется при разной температуре машинного мотора. Параметры сравниваются с табличными.
- Если величина сопротивления на непрогретом двигателе оказывается в правильном диапазоне, то температура расходного материала может отклониться в сторону на несколько градусов.
Проверка вне авто
Для диагностики вне автомобиля:
- Поместите устройство в резервуар с водой и проверьте температуру.
- Выполните замер параметра сопротивления ДТОЖ. Полученные результаты сверьте с теми, что указаны в таблице.
- Емкость с водой постепенно нагревается. В ходе прогрева периодически выполняйте проверку уровня сопротивления и температуры.
Газель (двигатели ЗМЗ 406, 405, 409)
Место установки — на силовом агрегате в районе термостата или на корпусе последнего.
Для его снятия необходимо частично слить ОЖ с двигателя, отключить пружинный фиксатор колодки жгута и отбросить колодку от датчика.
Далее с помощью ключа на «19» требуется ослабить протяжку и выкрутить устройство.
При выборе устройства необходимо ориентироваться на двигатель и ЭБУ.
406 двигатель и ЭБУ Микас 7.1, 5.4, СОАТЭ, VS5.6
В таких случаях применяется ДТОЖ, работающий на напряжении от 5 до 12 Вольт через сопротивление 9,1 кОм.
Для замены подходит несколько видов устройств: Калуга 19.3828, Лузар LS 0306, Рикор 40.5226 или Автотрейд 42.3828.
ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Двигатель MPI — модификации, плюсы и минусы
При проверке также потребуется вода с кипятильником и изменяемой температурой, а также мультиметр.
Для работы необходимо собрать схему и подать в нее от 1 до 1,5 мА. При этом измерять необходимо не сопротивление, а напряжение.
При проверке должны быть следующие параметры:
- -60 С — 2,13 В;
- -40 С — 2,33 В;
- -20 С — 2,53 В;
- 0 С — 2,73 В;
- +40 С — 3,13 В;
- +80 С — 3,53 В;
- 105 С — 3,83 В;
- 125 С — 3,98 В.
На заведенном моторе напряжение будет равно 5 В.
Двигатель 405, 409, УМЗ 4216Е3, 4213 блок управления Микас 11 / 10.3, VS8, СОАТЭ
Здесь используются ДТОЖ с каталожными номерами 234.3828, 40.5215 или 421.3828.
В отличие от рассмотренного выше метода, здесь необходимо измерять сопротивление.
При этом зависимость должна быть следующей:
- 128 С — 80,8 Ом;
- 100 С — 177 Ом;
- 80 С — 332 Ом;
- 60 С — 667 Ом;
- 40 С — 1459 Ом;
- 20 С — 3520 Ом;
- 0 С — 9420 Ом;
- -20 С — 28680 Ом;
- -40 С — 100707 Ом.
В случае значительных отклонений от этих параметров необходима замена устройства.
Инструкция по замене
На модели ВАЗ 2114 нужный нам элемент устанавливается в блоке двигателя, а не в блоке радиатора!
Чтобы проверить термистор температуры ОЖ (охлаждающей жидкости) своими руками нужно сначала его снять. У модели 2114 это сделать не очень трудно. Для этого вам придется:
- Снять воздушный фильтр, ведь сам датчик находится на впускном патрубке рубашки охлаждения головки блока цилиндров;
- Снять с аккумулятора провод с отрицательным зарядом;
- Слить с радиатора ОЖ (охлаждающую жидкость). Если у вас есть хороший опыт ремонта, то можно обойтись и без этого пункта, но новичкам выполнять этот пункт рекомендуется;
- Отсоединить все контакты. Выверните, помогая глубокой торцовой головкой, датчик;
- После этого, можете откручивать датчик. Если болты затянуты слишком туго, то воспользуйтесь ключом.
Выкручивание ДТОЖ должно происходить аккуратно и постепенно
