Износ шин, причины, как определить, норма

Определяем пробег шин

Самый простой способ определить пробег – посмотреть на протектор и убедиться, что он выступает за резиновый столбик, который расположен между канавками. Если протектор сравнился с этим столбиком, шина полностью износилась.
Индикатор износа можно найти непосредственно на поверхности шины. Для этого изучите боковую сторону шины, там должна быть соответствующая метка в виде треугольника или знака «TWI».

Для определения степени износа производители шин часто используют цифровые индикаторы. Как правило, используется 8 цифр, при этом большая выдавливается на минимальную глубину, а меньшая – на максимальную. В результате эксплуатации они постепенно стираются. Когда стерлась последняя цифра, это говорит о полной изнашиваемости покрышки.

Кроме того, определить высокий уровень износа можно по цвету шины. Со временем, стираясь, протектор приобретает яркий оттенок, который не спутаешь с новой шиной. Если вы заметили, что ваша шина обрела яркий оттенок, это одно из свидетельств критичного износа покрышки.

Для получения более точных данных можно использовать специальный инструмент для измерения износа. Для этого используется индикатор с миллиметровым делением, которым нужно замерить глубину канавок в нескольких местах.

Если такого прибора не оказалось под рукой, всегда можно воспользоваться подручными средствами:

Линейка (штангенциркуль). Использовать штангенциркуль удобно, ведь с его помощью проще измерить глубину канавки, опустив и зафиксировав щуп.
Монета. Американцы вывели методику измерения степени износа однодолларовой монетой, на которой изображен Джордж Вашингтон. Чтобы определить степень износа, нужно опустить монету в канавку шины и с перпендикулярной линии зрения посмотреть на ее поверхность: если видны волосы президента на монете, шина слишком изношена. Точно такую же систему замера можно повторить с двухрублевой монетой, опустив ее в канавку головой орла вниз. Проделав это действие на примере изношенной шины, голова орла будет хорошо просматриваться.

Как происходит износ внутренней стороны колеса при качении с уводом

К неравномерному износу протектора приводит проскальзывание резины в месте контакта с покрытием дороги, которое вызвано неправильной регулировкой схождения колес. Нарушение настроек приводит к тому, что плоскость вращения колесного диска не совпадает с направлением, в котором катится колесо.

Жесткое колесо без мягкой резиновой покрышки (к примеру, деревянное колесо телеги) проскальзывает по дорожному покрытию при наличии минимального отклонения плоскости его вращения от траектории перемещения. Так как автомобильные колесные диски оборудованы эластичными шинами, то при небольшом отклонении показателя схождения колес от нормы резина ускоренно изнашиваться не будет.

При правильно отрегулированном схождении, когда колесо катится, все шашечки рисунка протектора испытывают упругую деформацию боковой силой до момента выхода каждого отдельного элемента из контакта с дорожным покрытием. До тех пор, пока сила упругого деформирования отдельной «шашки» протектора не превышает силу сцепления с дорогой, элементы рисунка шин не проскальзывают, а, следовательно, не происходит ускоренный износ резины.

Разные шины отличаются характеристиками эластичности. Этот показатель определяется мягкостью протектора, упругостью каркаса покрышки и геометрией профиля резины (более узкие шины с высоким профилем имеют лучшие показатели эластичности). Таким образом, мы выяснили, что разные виды покрышек могут «прощать» различное отклонение схождения колес. Многие шины, которыми комплектуются легковые авто, нормально переносят до двадцати угловых минут совокупного отклонения схождения от нормы.

Чем может быть полезна вышеизложенная информация для автолюбителей? Понимание процесса износа резины поможет выявить неравномерное истирание шин на ранней стадии. Это даст возможность вовремя обнаружить износ шин и понять, что стало его причиной. Необходимо внимательно изучить форму контактной поверхности элементов рисунка протектора. Кроме того, нужно провести ладонью вдоль поверхности протектора по направлению вращения колес и против него. Затем следует провести ладонью поперек протектора – от одной боковины покрышки к другой и в обратном направлении.

Ускоренный износ резины с внутренней стороны колеса, который происходит в результате проскальзывания из-за неправильной регулировки схождения колес, формирует особый рисунок истирания шин. Этот рисунок получил название «пила» (каждый отдельный элемент рисунка протектора истирается так, что приобретает форму похожую на зуб пилы).

При неравномерном износе колес одна из граней «шашечки» протектора становится более острой и возвышается над другой ее гранью, которая закругляется и становится менее высокой. Формирующиеся зубья «пилы» могут иметь поперечную или продольную направленность (направленность их скоса идет поперек или вдоль направления вращения колеса).

Внутренний износ колеса в форме зубьев пилы связан с тем, что при расхождении показателя схождения от нормы, при движении машины передняя грань «шашки» протектора контактирует с дорожным покрытием без проскальзывания и, поэтому, она не изнашивается и начинает возвышаться над другими (стирающимися) гранями. При дальнейшем перемещении элемента рисунка в пятне контакта с дорогой происходит накопление напряжения сдвига в теле материала шины. В результате, «шашка» начинает проскальзывать и другие грани, изнашиваясь, становятся более сглаженными и заниженными.

Если протектор шины проскальзывает в пятне контакта, то, в большинстве случаев на нем формируется продольная «пила». Такой тип внутреннего износа информирует о нарушении регулировки схождения по оси колес. При выявлении такого дефекта следует обратиться в автосервис для диагностики. В то же время, следует учесть, что существует еще ряд условий, при наличии которых может прощупываться продольно направленная «пила» на рисунке протектора, несмотря на нормальные показатели схождения (и избавиться от такой «пилы» невозможно). Вероятность появления износа такой формы зависит от типа резины, характеристик подвески, сезонных особенностей дорожного покрытия и т.д.

Поперечно направленные зубья «пилы», как правило, прощупываются на поверхности протектора при особенно сильно проскальзывании шин (сильно нарушены настройки схождения и, поэтому, колесо «конкретно жрет резину»).

Направленность «зубов» поперечной «пилы» указывает на то, в каком направлении вывернуто колесо в схождении (показатель схождения положительный или отрицательный).

Вот так выглядит продольная пила при износе:

Последствия быстрого износа шин

Прежде чем рассказать о наиболее важных правилах эксплуатации и хранении шин, поговорим о причинах такого внимания к состоянию резины. Хотя покрышки на колесах или дисках машины относительно легко можно заменить в любой момент, от выбора правильной резины и надлежащего ухода зависит безопасность автовладельца и его пассажиров:

размер и габариты шин должны соответствовать характеристикам производителя – в противном случае, вы столкнетесь с непредсказуемостью в управлении, быстрым выходом из строя покрышек и других агрегатов машины;
повышенный износ покрышек существенно ухудшает сцепление с дорогой, что приводит к непредсказуемым последствиям при управлении;
если изношенные шины используются еще и вне регламентированного сезона, они практически не смогут помочь в преодолении снежного или ледового покрытия, луж и т.д.

Определить на глаз степень износа шин крайне сложно. Естественно, если в результате эксплуатации внешний протектор был полностью стерт или поврежден, это заметит даже неопытный водитель. Однако в большинстве случаев, только специалисты шиномонтажа или СТО смогут сделать обоснованный вывод о степени износа и необходимости замены резины на новый комплект.

Износ шин будет проверяться при прохождении техосмотра и оформления диагностической карты. Если эксперт выявит превышение максимально допустимого износа, влекущее ухудшение характеристик, он не имеет права выдавать карту для получения страхового полиса ОСАГО. Проверить состояние покрышек могут и инспекторы ДПС при остановке на дороге. Поскольку визуально оценить этот показатель крайне сложно, может выдаваться направление на инструментальный осмотр.

Таким образом, своевременный контроль за износом шин не только устраняет угрозу безопасности при вождении, но и существенно упрощает прохождение обязательных поверок и диагностик. Разберем, какие факторы влияют на износ покрышек, и что нужно учесть при их приобретении, эксплуатации, замене и хранении.

Причины износа автомобильных шин

Вопрос этот в достаточной мере неоднозначный. С одной стороны, на практике определены и понятны причины износа шин, в том числе повышенного, а также меры, которые необходимо принять для их устранения. Можно сказать, что общая картина явлений, происходящих при эксплуатации, ясна. С другой стороны, износ протектора шин зависит от субъективных факторов, например, таких как манера езды и дороги.

Однако специалистами определены и установлены основные причины, вызывающие износ автомобильных шин сверх нормы:

несоблюдение в шинах давления воздуха;
превышение загрузки машины (индекс нагрузки шин и нормы, установленные для машины в руководстве);
вождение с нарушениями правил эксплуатации автомобиля;
выполнение технического обслуживания с нарушением срока и регламента;
дисбаланс колес;
нарушение правил монтажа;
неисправности ходовой и рулевого управления.

Как видно из приведенных сведений, износ шин, превышающий нормы, вызван либо техническим состоянием автомобиля, либо его неправильной эксплуатацией или халатностью водителя. Фактически машина сама сигнализирует о своих неисправностях, для чего достаточно только посмотреть на её колеса.

Даже если нет никаких нарушений при эксплуатации шин, всегда остается такая причина износа, как старение. Производители не рекомендуют использовать их в течение срока больше десяти лет, даже если при этом пробег машины незначительный. Дело в том, что резина со временем становится пористой, через нее проникает влага и разрушает металлический корд.

Его разрыв может привести к разрыву шины и непредсказуемым последствиям, особенно если это произошло во время движения. Так что с целью обеспечения безопасности, необходимо через десять лет менять резину на новую. По имеющимся данным, за три года эксплуатации резина теряет десять процентов своего ресурса.

Стоит иметь в виду, что для колес, как и для автомобилей, существует определенный период обкатки. Она касается не только зимних, но и летних шин. Их пробег при этом должен составлять двести-триста километров. У шипованной резины, при обкатке шипы занимают окончательное положение, а также у всех типов шин с протектора сходит защитный слой, и после этого резина начинает работать в полную силу.

Допустимая глубина протектора летних шин

По законодательству допустимая глубина протектора летних шин составляет 1,6 мм. В целом данный параметр мало влияет на сцепление покрышки с дорожным покрытием, но он очень важен для того, чтобы сохранить курсовую устойчивость автомобиля на мокром асфальте. Именно поэтому в большинстве случаев высота рисунка ниже 2-3 мм уже не позволяет гарантировать безопасное движение автомобиля на высоких скоростях в погоду, когда выпадает много атмосферных осадков.

Даже если протектор будет стерт на 50%, на покрышках, предназначенных для жаркого времени года можно будет еще долго ездить. Но опять же все зависит от манеры езды и условий эксплуатации автомобиля. Стоит отметить, что проблемы у водителей возникают тогда, когда они доводят колеса до критического состояния. Жидкость плохо отводится из контактируемого пятна, а это влечет за собой массу неприятных последствий.

Какие способы могут использоваться для определения износа

Самый простой вариант — обратить внимание на состояние индикатор износа, который обычно находится в продольной канавке покрышки. Если он имеет одну высоту с протектором — шину нужно менять, поскольку она уже износилась

Дальнейшая эксплуатация запрещена законодательством. Рядом с блоком для определения износа часто находятся логотип изготовителя, знак в виде треугольника или буквы TWI. В покрышках Michelin используется изображение Бибендума — человечка, сделанного из шин.
Цифровой индикатор. Интересный вариант, который используют компании Nokian и Matador. На таких шинах находятся цифры, обозначающие глубину резины. Определять параметры покрышек этого типа проще, чем в обычном случае. Со временем индекс стирается, и, например, цифра 8 превращается в 6. Это говорит о необходимости смены.

Так выглядит цифровой индикатор износа

Измеритель профиля. Небольшое приспособление, которое можно недорого купить практически в любом автоцентре. С его помощью можно в считанные секунды измерить глубину канавок.
Шатнгенциркуль или линейка с глубинометром. Тут всё просто: устанавливаете прибор в канавку и меряете её высоту.
Монета. Если нет никаких инструментов, определить степень изношенности поможет монета номиналом в 10 копеек. Поставьте её в канавку. Если слово «копеек» скрылось, значит, с шиной всё в порядке. Зимнюю шину надо менять, если глубины хватает только на скрытие орнамента. Летнюю — если скрывается только обод.

Справа — новая шина. Слева — изношенная

Помните, что езда на «лысой» резине опасна для жизни. При использовании изношенных покрышек даже самый обычный поворот превращается в серьёзное испытание скорости рефлексов. Не забывайте измерять глубину канавок протектора и своевременно менять покрышки, чтобы внезапная авария из-за лысых шин не привела к более дорогостоящему ремонту.

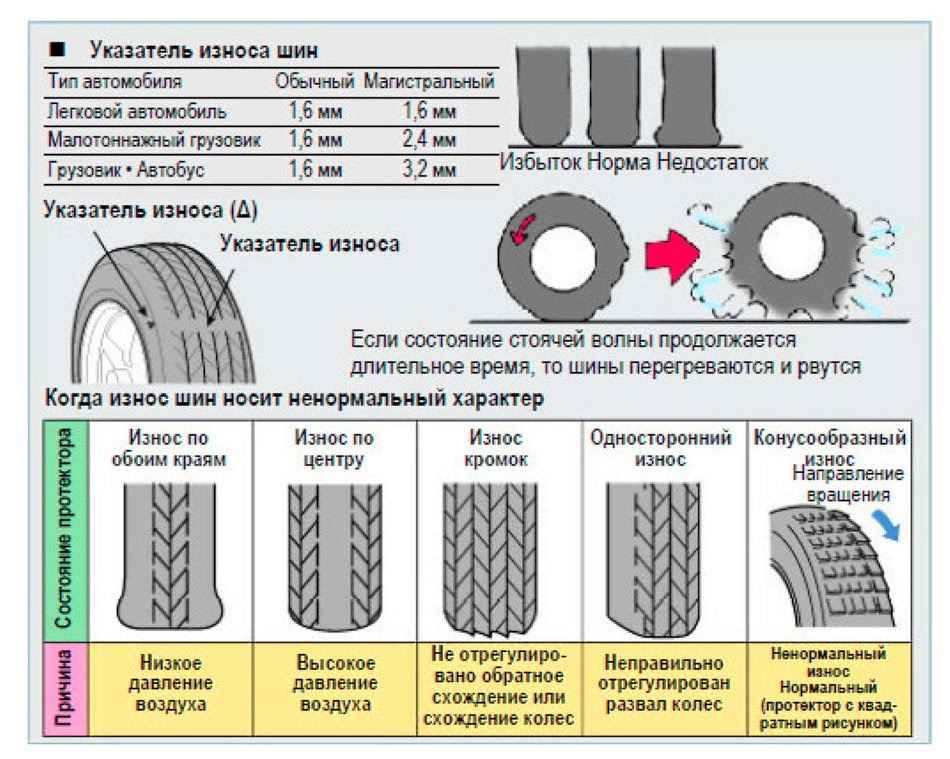

Виды износа шин

Многочисленные причины, вызывающие износ шин, приводят к разнообразным его проявлениям. Как правило, выделяют следующие виды:

Нормальный износ

Зависит от месторасположения колеса и проявляется по-разному для каждого из них (передних и задних). Происходящие при этом изменения протектора показаны на рисунке ниже.

Чтобы правильно определить состояние резины, необходимо осматривать все колеса автомобиля. Причины такого неравномерного износа позволит понять рисунок

Управляемые колеса испытывают значительную боковую нагрузку в поворотах, из-за чего степень износа по бокам выше. На ведущем мосту износ резины выше посередине, так как именно в этом месте в большей степени происходит взаимодействие колеса и дороги. Приведенная картинка, описывающая износ протектора шин, характерна для автомобиля с классическим приводом. У машины с передним приводом износ задних и передних происходит более равномерно.

Во избежание неравномерного износа резины, производители рекомендуют периодически менять колеса между собой по определенной схеме, например, как показано на рисунке.

Подробная схема перестановки колес (задних и передних) для конкретной марки автомобиля приводится в его руководстве по эксплуатации.

Односторонний износ показан на фото

Подобный неравномерный износ шин может быть обусловлен несколькими причинами, но обычно связывается с нарушением геометрии подвески. Чтобы точно определить причины такого неравномерного износа протектора, необходимо проверить сход/развал. Износ шины с внешней стороны, как правило, бывает вызван избыточным развалом/схождением, с внутренней – отрицательным развалом/схождением.

Однако возможные причины такого поведения резины этим не ограничиваются. Они могут быть вызваны отсутствием соосности или дефектом полуосей. Кроме того, прохождение поворотов с повышенной скоростью вызывает дополнительный износ шин.

Двусторонний и центральный износ

Причиной этого чаще всего служит неправильное давление в шинах. Если оно пониженное (или машина перегружена), то растет площадь контакта с дорогой колеса и происходит износ по краям. Если же наоборот, давление повышенное, то пятно контакта уменьшается и резина изнашивается в основном в середине. Так что если своевременно перед поездкой проверить давление в шинах и не перегружать автомобиль, то многих проблем можно избежать.

Износ по окружности в нескольких местах или в виде пятна

Источником появления многочисленных пятен на колесе будет его дисбаланс. В первую очередь это характерно для тех из них, что расположены на рулевой оси. Частично такой дефект устраняется балансировкой, но если колесо потеряло форму, то не поможет и она. Если повреждения появляются на тех же местах и после его замены, то причина в неисправности подвески (пружины, рычаги, амортизаторы). Так что перед установкой любого колеса полезно проверить, насколько правильно оно отбалансировано.

Эксплуатировать поврежденную резину не следует, это сказывается на безопасности движения и общем техническом состоянии автомобиля. Одиночное пятно на протекторе может быть вызвано экстренным торможением с заблокированными колесами.

Пилообразный (гребенчатый) износ

Как это выглядит, показано на рисунке

Проявляется он чаще всего на шинах с блочным протектором, расположенных на ведущей оси. Причиной этого является деформация поверхности колеса при контакте с дорогой (блоки сминаются и при движении автомобиля протаскиваются по покрытию, вследствие чего часть их просто стесывается). Избежать такого износа невозможно, но можно уменьшить степень его влияния на покрышки, если менять местами колеса.

Это интересно: Как проверить коробку автомат перед покупкой: поясняем по порядку

Как определить уровень пробега шин

Индикатор износа

Представляет собой размещённый в канавках протектора небольшой столбик из резины высотой 1,6 мм. Собственно, шина требует замены после того, как высота протектора сравняется с данным блоком.

Размещенный в протекторе блок износа

Определить, где именно находится индикатор уровня износа, можно, отыскав на боковой стороне одну из меток:

треугольник;
знак TWI;
логотип торговой марки.

Многие производители выпускают шины, на которых располагаются промежуточные индикаторы. Их истирание говорит о том, что покрышки больше не способны обеспечивать какое-либо должное сцепление с влажным асфальтом.

Цифровые индексы на протекторах

В ламелях и протекторах резины выдавливаются цифровые индикаторы, каждый из которых отличается по глубине. Наибольшая цифра (стандартно это восьмёрка) выдавлена на небольшую глубину, наименьшая (для летней резины двойка, для зимней шипованной или липучки — четвёрка) на максимальную. По мере эксплуатации шины изнашиваются, цифры стираются и исчезают. Остаточный уровень протектора определяется по наибольшей из оставшихся цифр. Критический износ колёс фиксируется после стирания последнего индикатора.

Маркировка протектора шины цифровым индикатором износа: пример

Производители наносят на протекторы три основных типа цифровых индикаторов:

Ряд цифр от «2» до «4», маркируются индикаторы в миллиметрах;
Ряд цифр, маркируются индикаторы в процентном соотношении от высоты протектора;
Индикатор, имеющий одну сегментированную цифру, выполненную таким образом, что каждый её сегмент выдавлен на разную глубину. По мере износа шины проявляются разные цифры. Маркируются такие индикаторы в миллиметрах.

Изменение цвета шины

Сравнительно недавно в продаже появились колёса, которые меняют свой цвет по мере износа. При истирании резины протектор окрашивается в яркий оттенок, что спозволяет узнать о необходимости смены резины.

Определение уровня износа шины по изменению цвета удобно, но колёса не всегда выглядят эстетично

Измерение глубины профиля

Индикаторы позволяют быстро определить уровень износа, однако не дают точных результатов. Для получения точных показаний используют измеритель глубины профиля — маленький прибор, которым замеряется глубина канавок протектора в нескольких местах. Если полученные результаты меньше установленных законодательством, резина больше не должна использоваться.

Определение уровня износа протектора при помощи измерителя глубины профиля

Ручные способы: монета, линейка, штангенциркуль

Пожалуй, самый простой и лёгкий способ измерения глубины канавок протектора — с помощью линейки или штангенциркуля. Для этого щуп штангенциркуля опускается на дно канавки и фиксируется полученное значение. Аналогично измеряется износ резины и при помощи линейки — её вставляют в протектор и проверяют его глубину.

Определить уровень износа шин можно любой металлической монеткой — долларом, евро или рублём. К примеру, доллар опускается головой президента в канавку протектора. Шину пора менять, если волосы Вашингтона видны с перпендикулярной линии зрения. Аналогичным способом можно определяется износ шин монеткой в один цент — только в этом случае должна быть видна макушка Линкольна.

Определение уровня износа протектора при помощи монетки — экспресс-методика

Российские монетки с двуглавым орлом также подойдут для такого способа. Два рубля помещаются в канавку головой орла вниз. Если резина в нормальном состоянии и не требует замены, то голову птицы видно не должно быть, менять же покрышки нужно в случае, если весь орёл на виду.

Выяснить состояние резины можно при помощи монетки в один евро. Если золотой ободок исчезает в канавке протектора, значит, менять резину не нужно, если же большая часть его видна, то придётся покупать замену.

Подведем итоги

Как видно, кроме естественного износа покрышки часто шина изнашивается и по другим причинам. При этом критический износ на отдельных участках может наступить намного раньше положенного срока

Это значит, что состояние шин нужно постоянно контролировать, обращать внимание на индикатор износа, а также следить за давлением воздуха в покрышках

Еще следует сразу осматривать шины на предмет имеющихся дефектов и повреждений (грыжи, вмятины, трещины, неравномерный износ центральной, внутренней или наружной части протектора и т.д.).

Если такие дефекты и повреждения выявлены, нужно определить причину. Возможно, в ремонте нуждается сама подвеска автомобиля, замены требуют детали ходовой части или необходимо сделать сход-развал.

Напоследок отметим, что любые шины имеют ограниченный срок службы. Со временем резина меняет свои свойства, может трескаться, деформироваться и т.д. По этой причине следует придерживаться правил хранения шин, а также помнить, что даже если визуально шина в хорошем состоянии, однако достаточно старая (больше 10 лет), от эксплуатации таких покрышек лучше отказаться.
