Чистим сеточку в НЕ разборном бензонасосе Шкоды Октавия А5
Машина у меня выпуск конец 12-года и в основном на этих Шкодах стоит разборный бензонасос. Мне чехи удружили — у меня НЕ разборный. Ну, да и ладно. Не особо парит. Всё делал по отчетам с драйва. Сложного особого ничего нет.
В статье напишу, что нужно для чистки сеточки, шаги с нюансами и сам фото отчет с пояснениями. Кат. номера сеточки для разборного насoса выложу отдельной статьей.
Итак, для работы нужно:
— молоток, — отвертка, — пластиковый стаканчик 2-3шт. — тряпочки, — очиститель карбюратора, — зубная щетка для чистки, — пылесос, — ну, и картон куда поставить бензонасос
ШАГИ:
1. Откинул диван, см. фото как это сделать правильно. Диван поднимаем вверх, и тянем его в сторону кресла. Поднимаем ковролин, видим заглушку круглую.
2. В заглушке резиновая заглушка с проводами, которая легко снимается. Снимаем ее. Прососвываем туда палец и вынимаем полностью круглую заглушку, ничего не боимся ничего не сломается, вынимается легко.
3. Накрываем тряпочки вокруг бензонасоса, чтобы бензин случайно не попал на ковролин, и что бы потом не воняло им.
4. Далее, отсоединяем штекер с проводами. у меня он снимался тяжело. Там красненькая штучка, типа фиксатора, поднимаем ее вверх и тянем штекер вверх. Сниматься не хотела, потом снялась. Снял потом отдел обратно и опять снял сломал маленькую штуку, теперь штекер снимается без проблем, не фиксируется. Вот здесь, главное, аккуратно снять.
5. Дальше. Идем садимся за руль. Заводим машину и убираем давление в системе, проработаем мотор секунд 20-30 и заглохнет сам по себе, еще раз заводим глохнет сразу.
6. Теперь идем снимать сначала синий шланг. Как его снять ничего не ломая? В синем и черном шлангах есть фишки которые держат шланг. В самой фишке есть кнопочка, типа стопора, маленькие кнопочки, сложно разглядеть но возможно. Нажимаем на кнопочку, и тянем фишку с шлангом вверх. Всё, она в руках.
7
Черный шланг, ВНИМАНИЕ! снимаем так же, подставляем пластиковый стаканчик, потому что из него польется бензин под напором. С синего шланга бензин не течет. 8
Подставляем стаканчик под бензин, сливаем. Сливается немного,грамм 150
8. Подставляем стаканчик под бензин, сливаем. Сливается немного,грамм 150.
8.а. Делаем метку, где стрелочка.
9. Затем берем молоток с отверткой, и постукивая против часовой стрелки, откручиваем кольцо. Не забываем, там есть стрелочка как стоял изначально насос, пометим его что бы поставить потом все на тоже место. Отметил чирканьем отвертки, см. фото.
10. Сняли кольцо. Насос медленно поднимается вверх, где-то на 2-3 см. Ничего страшного нет, Да, чуть не забыл. Когда стучим молотком по кольцу что-бы его отвернуть, грязь и пыль все равно летит с боков на сам насос. Страшного ничего нет, можно сразу протереть после снятия кольца, что бы внутрь бака ничего не попало.
11. Кольцо сняли, вынимаем оккуратно насос, поднимаем вверх
Важно, чтобы бензобак был почти на минимум, так проще
12. Поднимаем бензонасос аккуратно. Не задевайте поплавок уровня бензина, он находится в направлении пассажирского места за водителем.
13. Как только поплавок уперся в верхнюю стенку бака, нагибаем насос в противоположную сторону и вынимаем насос не задевая поплавок. По ходу дела любой с прямыми руками, не торопясь, поймет смысл дела.
14. Снял насос, слил бензин в станканчик из стакана самого насоса. Смотрим внутрь стакана, у нас все чисто, кроме легкого налета на стенках стакана, типоа пыльцы осадка. Сам фильтр темного цвета. Забитости и сажи при разборе — не обнаружено. Прочистил бензонасос очистителем карбюратора. Под давлением прочистил очистителем саму сеточку внутри — стенчки, все механизмы, тряпочкой куда дотянулся- протер,. Сам фильтр стал визуально чище, слил всю грязную жижу в стаканчик, см.фото. Затем поставил все на свои места, в обратном порядке. Состояние сеточки бензонасоса — гуд. Хотя находил темы, где народ вообще отрывал эти сеточки и не парятся, ездят вообще без сеточек.
Собственно, на этом всё — пользуйтесь, на здоровье).
Подборки по теме:
Шкода 1.6 bse глохнет на ходу и не сразу заводится — лечение Постоянно горит значок руля на панели Шкоды — что это и как исправить
Шкода начала греться — что может быть?
Пропал холостой ход — причины и как восстановить самостоятельно (из мануала)
Неисправность бензонасоса на Шкоде или очередной глобальный развод!
Из воздуховода дует холодным — Шкода Октавия 2011, 1.6 MPI
Прыгают обороты на Шкоде
Глючит кнопка центрального замка
Как почистить сетку бензонасоса от грязи?
Вам понадобится:
#1
В некоторых моделях автомобилей бензобак расположен под пассажирским сиденьем. Для работы необходимо приготовить инструменты: очиститель для карбюратора, перчатки, ключи, отвертки, фонарик, насос (электрический или механический), который будет работать от другой машины, маркер, WD40 на случай прикипания болтов и гаек и огнетушитель. Следует вынуть предохранитель топливного насоса и завести двигатель автомобиля (через пару секунд он заглохнет) до того как почистить сетку бензонасоса. Это делается для предохранения от выливания бензина в салон. Лучше подстраховаться и оставить бак полупустым. После сброса давления можно снимать клеммы аккумулятора. Между задними сиденьями, точнее, под ними расположена правая дверь бензобака (люк).
#2
После откручивании болтов его можно с легкостью снять. Отсюда виден датчик уровня горючего, к которому подсоединены два разъема питания и два шланга. Один из них для бензонасоса. При особой загрязненности можно пропылесосить. О том как чистить сетку бензонасоса, как вязать сетку для рыбалки, можно узнать от специалистов и самому решить задачу. После очистки приборов надо снимать разъемы и шланги. Шланги можно пометить маркером, отверстия на их месте лучше заткнуть. После откручивания болтов конструкция снимается. Однако следует быть осторожным, чтобы не повредить поплавок датчика, который расположен в боковой части. Теперь можно увидеть бак с бензином внутри. Лучше идущий от бензонасоса к датчику разъем питания отсоединить для удобства. О том, как натянуть сетку рабицу, можно узнать из статьи на соответствующем сайте. Необходимо надеть резиновую перчатку и засунуть руку в бензобак. Надо отыскать бензонасос, защелку, которую следует нажать и затем тянуть бензонасос по направлению к капоту. Скользя по салазкам, бензонасос выходит из бака. При наличии бензина он некоторое время выливается, поэтому лучше будет подержать его над баком. Бензонасос расположен внутри оболочки из пластика – его можно при помощи защелок без труда разобрать на две части. Порой бывает необходима замена сетки.
#3
О том, как поменять сетку на бензонасосе, также можно узнать из данной статьи. Небольшой розовый мешочек – это фильтр бензонасоса. На внешней стороне сетки-фильтра скапливается грязь. Порой ее бывает так много, что легче поменять саму сетку. Замена не составляет труда и ее можно сделать за пять минут. Грязь следует удалить, используя очиститель карбюратора. Сборка производится в обратном порядке. Иногда в трудом удается поместить бензонасос обратно в бак и расположить его на салазках на самом дне. О том, как крепится москитная сетка и как менять сетку на бензонасосе, можно узнать, грамотно пользуясь системой поиска информации во всемирной паутине
Следует осторожно проводить весь процесс от начала до сборки. При соблюдении инструкции и последовательности действий автомобиль начинает работать значительно лучше: оптимизируется разгон, исчезают шумы
Если неисправности не удалось устранить самостоятельно, лучше обратиться к специалисту. Возможно, причина в чем-то другом.
uznay-kak.ru
Замена на разных видах двигателей
Независимо от того, какой марки и года выпуска ваш автомобиль, потребуется стандартный комплект инструментов для демонтажа и монтажа фильтрующего элемента:
- рожковые ключи;
- отвёртка с тонким плоским лезвием;
- пассатижи;
- WD-40;
- чистую ёмкость для топлива;
- ветошь.
Это интересно: Как выбрать сигнализацию
Как снять фильтр с карбюраторного мотора
Процедура максимально облегчена тем, что фильтр установлен в подкапотном пространстве автомобиля. То есть достаточно дождаться, когда двигатель остынет, после чего начать демонтаж.
Порядок работ после стравливания давления в топливной системе выглядит так:
- Открыть капот.
- У бачка с тормозной жидкостью, вблизи карбюратора, находится сам фильтр.
- Открутить хомуты крепления двух шлангов.
- Снять топливные шланги по бокам. Возможно подтекание топлива, поэтому лучше заранее подставить под отверстия ёмкость или подложить ветошь.
Отсоединение топливных магистралей Соответственно, монтаж нового элемента производится в обратном порядке.
Как снять топливный фильтр на инжекторных моделях авто
Работа будет несколько труднее, чем в предыдущем случае. На инжекторах деталь расположена под днищем, поэтому предварительно потребуется либо загнать машину на смотровую яму, либо высоко поддомкратить.
При этом меры предосторожности будут такими же, как и при работе с карбюраторными моторами: перед демонтажом нужно будет стравить давление в системе. Далее работы проводятся по схеме:
- По центру задней балки найти топливный насос.
- Обычно открутить гайки с первого раза бывает сложно, поэтому рекомендуется сначала смазать соединения жидкостью WD-40.
- После этого открутить две соединительные гайки и снять топливные трубки (заранее подставить ёмкости для слива остатков горючего).
- С кронштейна снять фильтр вместе с уплотнительными резинками.
- После чего можно на освободившееся место устанавливать новый.
Главное — создать удобные условия для работы
Как почистить бензонасос самому
Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:
- Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
- Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
- Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
- Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать.
- Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.
- После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
- Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
- После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
- Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
- Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.
Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.
Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.
Как почистить бензонасос самому
Начнем с того, что сетка фильтр для бензонасоса является фильтром грубой очистки и предназначена для улавливания крупных частиц и отложений, которые находятся в топливе и неизбежно накапливаются в топливном баке. Получается, бензонасос имеет собственный дополнительный топливный фильтр-сетку, который препятствует попаданию мусора из бака в топливную систему параллельно привычному топливному фильтру. Процесс чистки или замены сетки бензонасоса практически аналогичен общей схеме замены самого насоса:
- Бензонасос устанавливается прямо в бензобак. Добраться к насосу можно из салона, так как он находится под задним сиденьем. Для получения доступа к бензонасосу необходимо демонтировать подушку заднего сиденья или откинуть половину дивана (при наличии такой возможности).
- Бензонасос обычно расположен справа и прикрыт специальной пластиковой крышкой. Указанную крышку нужно снять.
- Перед снятием самого бензонасоса необходимо сбросить давление топлива в системе. Для этого потребуется отключить разъем питания с бензонасоса, после чего покрутить двигатель стартером.
- Следующим шагом становится снятие минусовой клеммы с АКБ, после чего осуществляется отсоединение трубок от бензонасоса. Данные трубки являются «подачей» и «обраткой», крепятся фиксаторами, которые нужно отжать.
Далее понадобиться открутить специальное прижимное кольцо-крышку бензонасоса. Вручную такая крышка выкручивается с большим трудом. Для снятия существует специальный съемник крышки бензонасоса. Если такого съемника нет, тогда можно попытаться аккуратно открутить кольцо подручными средствами. Настоятельно рекомендуем предварительно изучить на профильных автофорумах способы снятия крышки бензонасоса на конкретной модели автомобиля.
После откручивания крышки можно извлечь бензонасос. Перед полным извлечением следует слить остатки бензина из его корпуса, а также демонтировать уплотнительное кольцо.
Теперь можно приступать к разборке корпуса бензонасоса. Для чистки потребуется снять нижнюю часть. В указанной нижней части корпуса зачастую оказывается грязь.
После этого следует снять сетку бензонасоса. Для снятия сеточки достаточно подковырнуть фильтр в месте крепления к корпусу насоса при помощи обычной отвертки. Сетка бензонасоса обычно оказывается полностью забитой, особенно на авто с большим пробегом.
Затем сетку бензонасоса можно поменять на новую или почистить. Промывать сеточку бензонасоса сначала лучше средством для очистки карбюратора. Механическая очистка производится мягкой щеточкой. Затем сетку следует просушить и продуть. Низ корпуса насоса и очищенная сетка в конце повторно промываются бензином.
Завершающим этапом становится обратная сборка бензонасоса и установка устройства в бензобак. Для облегчения монтажа лучше пригласить помощника, так как может понадобиться реализовать качественный прижим насоса к баку. Дело в том, что на многих бензонасосах имеется специальная пружина, усилие которой нужно преодолевать. Параллельно необходимо следить за тем, чтобы резиновый уплотнитель стоял на своем месте и одновременно вкручивать прижимное кольцо-крышку бензонасоса. Во время закручивания прижимного кольца съемником или подручными средствами не превышайте момент затяжки. При сильном закручивании крышка бензонасоса может лопнуть, слабое закручивание приедет к тому, что бензонасос будет раскачиваться по причине плохой фиксации.
Для того чтобы определить правильное положение бензонасоса, имеются специальные указатели. Такие указатели выполнены в виде стрелок, располагаются на бензонасосе, корпусе бензобака и прижимном кольце. Правильной установкой бензонасоса можно считать такую, когда все стрелочки находятся на одной линии. Добавим, что при неправильно установленной прокладке бензин может вытекать в том случае, если заправить полный бак.
Теперь остается подключить к бензонасосу трубки подачи топлива и «обратки», параллельно проверив надежность закрепления хомутов. Завершением становится присоединение электрического разъема питания к бензонасосу, после чего можно заводить автомобиль для проверки.
Электропроводка
При отказе насоса топливного, прежде всего, необходимо убедиться, что цепь была смонтирована правильно. К его электроприводу ведет три провода:
- один – к датчику топлива;
- два – к контактам самого мотора.
Разобраться здесь поможет обычная лампочка на 12 вольт. Ее подключают к питающим проводам. При включении зажигания она загорится – это значит, что электрика подается правильно.
Также лампой проверяют и работоспособность самого мотора. Ее в этом случае присоединяют к выступающим клеммам привода, причем ее кратковременное вспыхивание будет свидетельствовать в данном случае о неисправности этого элемента.
Этапы чистки топливного фильтра
Если вы все же решили почистить топливный фильтр своими руками и фильтр разборный, придерживайтесь следующей пошаговой инструкции.
- Что бы найти топливный фильтр, необходимо просмотреть топливопровод от карбюратора или инжектора топлива. Обычно это небольшая пластиковая или металлическая деталь.
На карбюраторных моделях ВАЗ фильтр тонкой очистки топлива имеет вид как показано на фото
- В случае, если топливная трубка уходит в сторону от двигателя к топливному баку, возможно у вас — электрический топливный насос. Он часто размещен в задней части автомобиля или погружается в бензобак. Обязательно отсоедините аккумулятор перед капитальным ремонтом электронасоса, ведь случайная искра может воспламенить пары бензина.
- В случае, если у вас механический насос, с помощью отвертки с плоской головкой зажимаете шланг, затыкаете топливопровод с двух сторон топливного фильтра. Топливо в топливной магистрали может находиться под высоким давлением. Поэтому, лучше надеть защитные очки, для защиты от напыления паров.
- Далее необходимо отсоединить хомуты шланга. Когда зажимы будут ослаблены, нужно вытянуть шланг от топливного фильтра и слить излишки топлива в какую либо посудину. Когда фильтр останется пустым, удалите из него остатки топлива с помощью сухой тряпки, которая не оставляет ворса.
Откручиваем хомуты и снимаем фильтр тонкой очистки для промывки
- Промойте с помощью керосина, растворителя или ацетона топливный фильтр с обеих сторон и сбейте с него остатки мусора о любую твердую поверхность. Также не помешает продуть топливный фильтр шинным насосом.
- Повторяйте процесс, пока топливный фильтр не будет в приемлемом состоянии.
- Убедитесь, что уплотнительные прокладки в хорошем состоянии. При необходимости замените их.
- После промывки топливного фильтра, дайте ему высохнуть и затем установите его обратно. Если фильтр поврежден, на нем появились перфорации или трещины, вам лучше его заменить.
Опыт пользователей
Мотор у меня глох редко. Пару раз были просто проблемы с топливом, а вот один — с насосом. Сам догадался, как разобрать. Понял, что никаких повреждений нет, это просто загрязнение. Пришлось менять решетку — раньше я и не догадывался, что их можно чистить. С того момента проехал тысяч сто километров, пока все нормально. Когда добавится еще 20–30 тысяч, тогда буду смотреть под капот. На этот раз только в целях профилактики.
Новичок в вождении, но уже сталкивался с этой процедурой. Когда машина не хотела заводиться с первого раза, я думал, что проблема в аккумуляторной батареи. Но потом двигатель стал вести себя странно — он либо не заводился, либо внезапно учащал обороты. Друзья подсказали, что нужно разобрать и почистить насос. Как оказалось, это вовсе не сложно.
Григорий Васильев
Я стала автомобилисткой еще пять лет назад. С тех пор мне ни разу не требовалось что-то ремонтировать или менять — обычно этим занимается муж. Себе он решетку просто чистит, а мне всегда устанавливает новую. На мои вопросы отвечает, что так безопаснее.
Александра Сафрошкина
Я чищу решетку каждые 150 тыс. пройденных километров. У меня седан производства «Нисан», за город на нем почти не выезжаю. Хотя проблем особых нет, мне следует делать это примерно через сотню километров. Ориентируйтесь на зажигание — если с аккумулятором все нормально, то это наверняка насос загрязнился.
Виктор Кузнецов
Сам никогда этим не занимаюсь и вам не рекомендую. В любом автомобильном сервисе за эту процедуру сделают почти бесплатно. К тому же механики тратят на нее меньше получаса, а когда сам делаешь — не знаешь точно, сколько еще копаться придется.
Алексей Иванов
Устройство бензонасоса
На современных автомобилях используются два типа бензонасосов — механический или электрический. Первые используются в карбюраторных двигателях, вторые — в инжекторных.
Механический насос обычно установлен на корпусе бензобака, электрический — внутри бака. Некоторые автопроизводители используют сразу оба вида насосов.
Механический насос
Механический бензонасос обладает довольно большими размерами. Его основными элементами являются:
камера для горючего;
клапан на впуск;
клапан на выпуск;
пружинка возврата диафрагмы;
При подаче питания на бензонасос рычажок начинает повторяющиеся движения вверх и вниз. За счёт этих движений смещается диафрагма, и бензин поступает сначала в насос, а потом в двигатель.
Так осуществляется подача топлива в двигателях карбюраторного типа. Так как расстояние между карбюратором и бензонасосом обычно небольшое, такие устройства могут осуществлять подачу топлива даже при минимальном давлении.

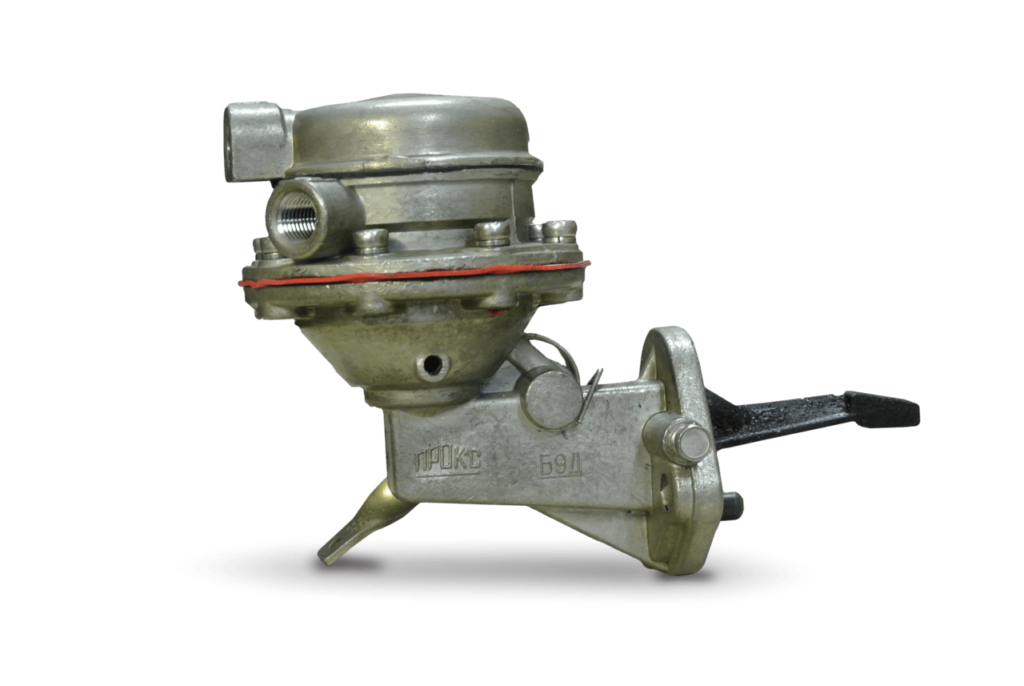

Механический бензонасос обычно устанавливается на корпусе бензобака
Электрический насос
Электробензонасосы имеют небольшие размеры и простую конструкцию. Внутри корпуса насоса находятся:
камера для бензина;
клапан на впуск;
клапан на выпуск;
пружина возврата диафрагмы;
Основным элементом электрического насоса является сердечник. За счёт дополнительного клапана он совершает возвратно-поступательные движения и открывает клапаны для входа и выхода топлива. Работает такой насос только при высоком давлении топлива в системе и сильно нагревается во время движения авто. Для более эффективного охлаждения он обычно монтируется в бензобак.

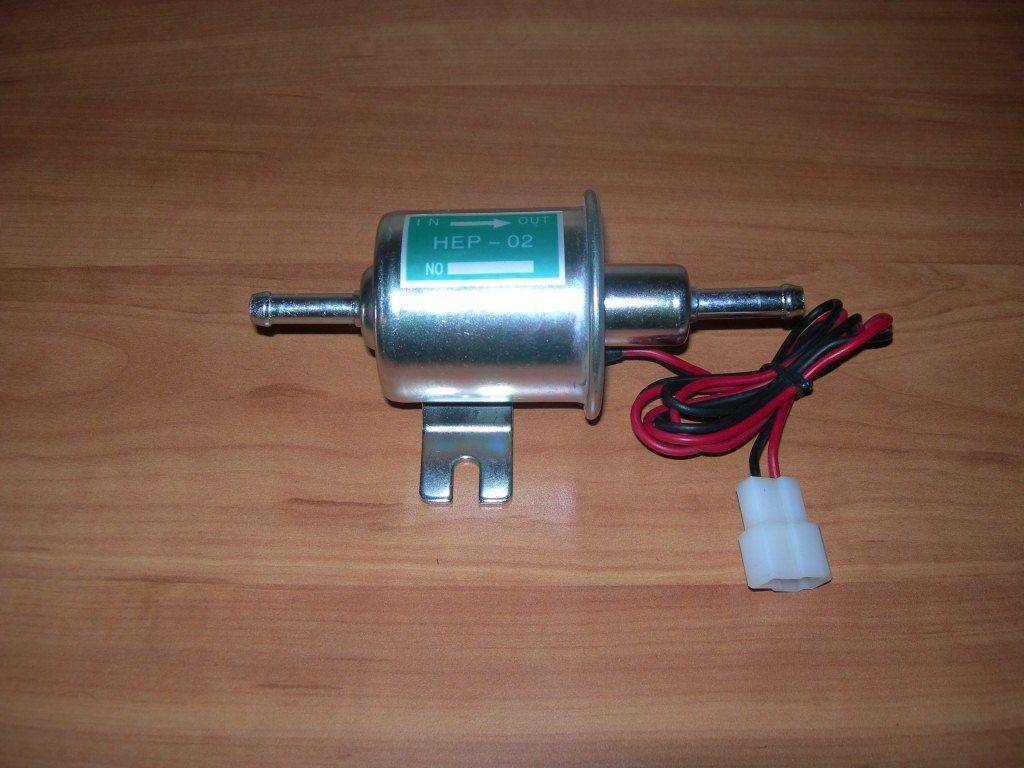

Электрический бензонасос имеет небольшие размеры и простую конструкцию
Как работает бензонасос
Топливный насос работает от силового агрегата. В момент запуска двигателя бортовой компьютер сигнализирует топливной системе о необходимости подачи горючего. От двигателя на бензонасос подаётся электричество, а маленький мотор внутри насоса создаёт в системе необходимое давление. В первые несколько секунд после запуска авто можно услышать, как гудит бензонасос, накачивая бензин.
Определённое количество топлива поступает через впускной клапан в камеру насоса, затем — через выпускной клапан — в топливный фильтр. Там горючее очищается от грязи и примесей и направляется в двигатель. Выключается бензонасос автоматически, вместе с двигателем.
