Проверка искры на инжеторном моторе

Нет искры Ваз 2109

Что делать, если на Ваз 2109 пропала искра? Естественно без искры двигатель не заводится, поэтому решение этого вопроса должен знать каждый владелец автомобиля. Итак, основные причины того, что нет искры следующие: 1) Вышел из строя коммутатор 2) Вышел из строя датчик Холла 3) Порван ремень ГРМ 4) Вышла из строя катушка зажигания 5) Контактная группа замка зажигания 6) Контакты крышки распределителя зажигания 7) Неисправность в проводке (оторван или сгнил какой-либо из проводов электрической цепи замок зажигания-коммутатор-катушка зажигания-датчик Холла). Выше самые основные неисправности, из-за которых на девятой модели Жигулей нет искры. Давайте рассмотрим каждую из них по порядку. Сразу сделаем оговорку, что у машины должен быть заряженный аккумулятор, который вращает коленвал двигателя. Если у Вас стартер не крутит коленчатый вал двигателя Ваз 2109, то сначала добейтесь того, чтобы он его крутил, а потом ищите искру. 1) Чтобы проверить,что исправен коммутатор его надо заменить на заведомо исправный.

Опытные владельцы Ваз знают, что коммутатор — не самая надежная деталь, поэтому всегда необходимо иметь в бардачке запасной коммутатор. Снимаем коммутатор под подозрением, ставим заведомо исправный. Пробуем завести — если завелась, значит дело в коммутаторе. Не завелась — ставим обратно старый коммутатор и ищем дальше. 2) Чтобы проверить датчик Холла его также лучше заменить на заведомо исправный, хотя существует методика проверки датчика Холла прямо на машине.

Заменили датчик Холла и опять пробуем завести. Если искра появится, значит проблема была в датчике Холла. Если искра на Ваз 2109 не появилась, идем дальше. 3) Чтобы убедиться,что у Вас не порван ремень ГРМ снимаем крышку с распределителя зажигания и крутим коленвал стартером.

Бегунок распределителя зажигания

Бегунок распределителя зажигания должен крутиться. Если не крутится, меняйте ремень ГРМ. 4) Катушка зажигания выходит из строя довольно редко, поэтому её лучше проверить как указано здесь. Если проверка указывает на неисправность катушки зажигания меняем её и смотрим: искра появилась — значит дело в катушке, не появилась идем дальше. 5) Контактная группа замка зажигания также может быть причиной того, что нет искры. У меня была такая вещь: после двух дней на морозе, почему то пропала искра на Ваз 2109. Стартер бодро крутит, а искры нет. Заметил, что когда включаешь зажигание, питание системы зажигания есть на контакте Б катушки зажигания. Когда крутишь стартером, питание с контакта Б катушки зажигания пропадает. Вещь непонятная и сложно диагностируемая, надо мерять мультиметром или лампочкой напряжение между массой и контактом Б катушки зажигания. Чтобы прокрутить стартером, необходимо провернуть ключ зажигания и где-то в контактной группе замка зажигания нет контакта, поэтому при вращении стартера с системы зажигания снимается питание. Лечится заменой контактной группы замка зажигания, либо следующим образом: Через кнопку с фиксацией вешаем +12В с аккумулятора на контакт Б катушки зажигания.

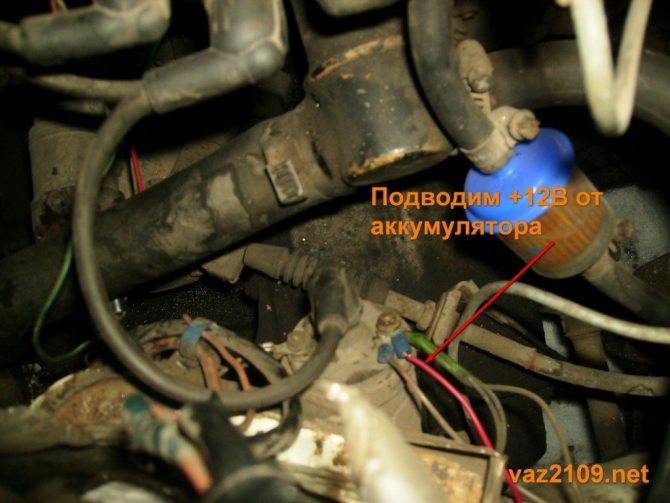

Подаем +12В на катушку минуя замок зажигания

Нажали кнопку, +12В пошло на катушку и система зажигания будет запитана и при вращении стартера.

При помощи кнопки с фиксацией запитываем систему зажигания

Снимаем центральный провод и подносим к массе

Снимаем центральный провод с катушки зажигания, подносим на сантиметр к массе и крутим стартер. Если искра есть, то снимаем крышку с распределителя зажигания. Проверяем целостность резистора бегунка, чистим контакт крышки распределителя зажигания.

Зачищаем контакты крышки распределителя зажигания

7) Последняя проблема из-за которой на девятке нет искры, это неисправности в проводке системы зажигания. Как правило, очень часто они видны невооруженным глазом: оторваны или оплавлены провода, плохо одеты разъемы коммутатора и датчика Холла. Но если визуально все в порядке, то определить неисправность можно только после прозвонки всех проводов системы зажигания мультиметром. Естественно пользоваться мультиметром умеют не все, так,что если описанные выше причины Вам не помогли найти искру на Ваз 2109, то просим помощи у автоэлектрика.

Способы диагностики

Как осуществляется проверка свечей зажигания своими руками в своем авто? СЗ, являющаяся одним из основных компонентов системы в целом, нуждается в периодической диагностике и регулярном обслуживании, особенно, если осуществляется ТО мотора. В основном СЗ являются доступными для диагностики, поэтому демонтировать их и проверить — не проблема. После снятия их желательно не перепутать, поэтому складывайте их по порядку.

Так как проверить свечи зажигания самостоятельно? Существует несколько вариантов, которые позволяют произвести наиболее продуктивную диагностику СЗ. Чтобы выполнить процедуру проверки, для начала нужно отключить высоковольтные кабеля от СЗ, которые идут к распределителю. Если необходимо выявить конкретную неработающую СЗ, необходимо ее снять и послушать, как функционирует мотор. Если при демонтаже свечи звук двигателя остался таким же, то неисправность кроется именно в ней.

Проверка искры

Демонтаж СЗ перед диагностикой

Диагностика искры является одним из наиболее популярных и используемых вариантов проверки. Как проверить искру на свече в домашних условиях? Для начал произведите очистку СЗ от нагара и загрязнений. После чего, используя щуп — прибор для регулировки зазора — настройте расстояние между электродами. Затем, после работы с щупом, на свечку надевается провод, после чего она прикладывается к металлической части мотора автомобиля.

Это делается для того, чтобы создать необходимый электрический контакт. Если вы не знаете, как проверить свечу таким образом, то просто включите стартер и попытайтесь запустить двигатель. Если искра синяя и появляется сразу же при попытке завести ДВС, то это свидетельствует об исправности СЗ. Если же искра красная или ее нет, то свечу необходимо менять.

Проверка мультиметром

Можно использовать специальное устройство для проверки — он называется тестер либо мультиметр. Нужно отметить, что тестер — это не стенд для проверки, стенды обычно используются на СТО и для диагностики в домашних условиях они не применяются. С помощью щупов тестера можно произвести замер устройства на предмет короткого замыкания внутри.

В целом мультиметр — это достаточно простое в плане эксплуатации устройство, имеющее простую конструкцию. Для диагностики короткого замыкания накиньте один щуп тестера на выход СЗ, в другой щуп — на ее цоколь. Если в момент подключения вы увидели искру, то со свечей все хорошо, ее можно использовать дальше (автор видео — Дмитрий Мазницын).

Проверка «пистолетом»

Есть еще один вариант проверки работоспособности устройств в домашних условиях. Для этого вам потребуется специальный пистолет для проверки свечей зажигания. Такое устройство появилось достаточно давно, однако широкое распространение среди отечественных автомобилистов получило сравнительно недавно.

В данном случае производится проверка свечей зажигания под давлением, процедура осуществляется таким образом:

1. СЗ устанавливается в специальный разъем устройства, после чего ан нее надевается колпачок.
2. Когда свечка будет зафиксирована, необходимо нажать на так называемый курок на устройстве, после чего автолюбителю необходимо быть наиболее внимательным.
3. Если после нажатия курка вы заметили искру, при этом на пистолете загорелась лампа, это свидетельствует о работоспособности детали.

Следует отметить, что такой вариант проверки не получил широкое распространение среди наших автомобилистов потому, что он не может давать полной уверенности в работоспособности СЗ. Все потому, что процедура осуществляется под давлением, а давление в пистолете значительно отличается от того, которое используется в автомобильной системе. Но зато, способ проверки пистолетом позволит водителю быть полностью уверенным в том, что СЗ не работает, если это было выявлено в ходе диагностики (автор видео — Наиль Порошин).

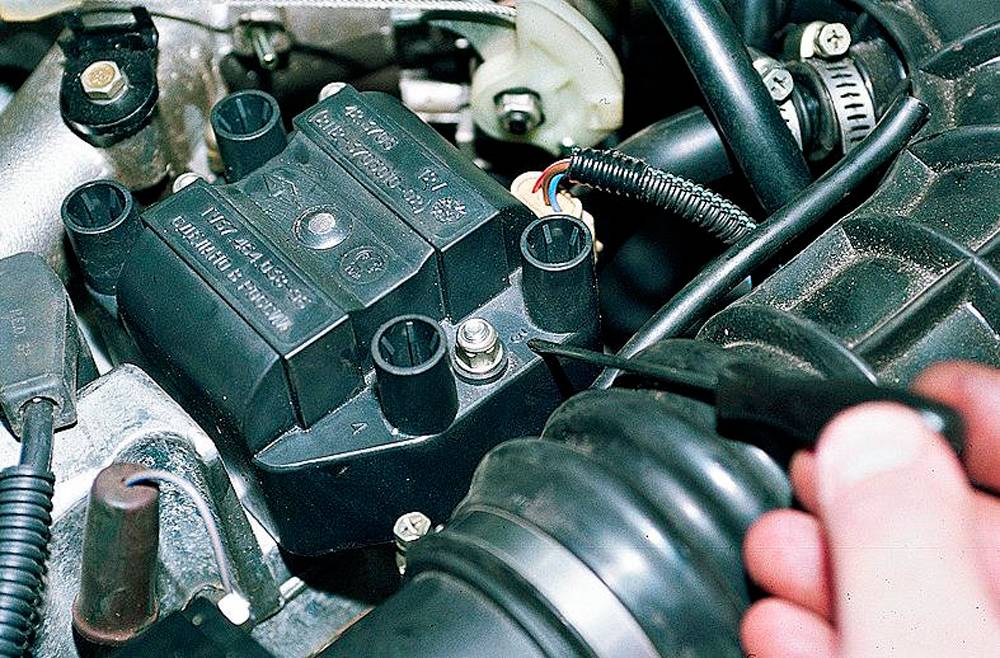

Проверка искры на модуле зажигания

Бывалые и достаточно опытные водители знают, что троение двигателя и проблематичный пуск мотора довольно часто связан с искрой. А точнее с её отсутствие на свечах зажигания.

Потому каждый владелец автотранспортного средства с инжекторным двигателем обязан знать, как проводится проверка даже в экстремальных полевых условиях. Самым правильным решением будет покупка новых качественных свечей, которые комплектом всегда находятся в бардачке автомобиля.

Снимая с модуля провода-высоковольтники, рекомендуется предварительно маркером нанести на них порядковые номера. Это не даст вам запутаться в процессе обратной сборки.

Если со свечами всё хорошо, а провода также целые, наверняка причина неисправности заключается в модуле. Чтобы убедиться в этом наверняка, можно воспользоваться методом подмены. То есть на место вероятно неисправного модуля устанавливается другой модуль, предназначенный для автомобиля такой же марки и модели. Если проверка показала, что ваш модуль вышел из строя, поскольку с новым всё работает отлично, останется только приобрести новое устройство.

При работе с высоковольтниками, свечами и модулем, обязательно используйте инструменты, на которых предусмотрены изолированные ручки. Дополнительно рекомендуется держать под рукой комплект диэлектрических перчаток.

Чтобы винить во всём модуль зажигания, у вас должны быть соответствующие основания. Есть несколько проявлений или признаков неисправностей, характерных для инжекторного двигателя именно в случае возникновения проблем с этим модулем. Здесь речь идёт о следующих симптомах:

• наблюдается прерывистая работа силовой установки, когда двигатель на холостых оборотах;
• заметно падает мощность;
• дефицит мощности особенно сильно проявляется, когда водитель пытается резко ускориться;
• цилиндры, расположенные рядом друг с другом, работают неправильно.

Также в процессе движения на приборной панели может загораться предупредительная лампа о необходимости проверить двигатель.

Если один или сразу несколько из озвученных симптомов проявляются на практике в процессе эксплуатации вашего транспортного средства, следует насторожиться и морально подготовить себя к тому, что в ближайшее время придётся потратить достаточно солидную сумму денег. Новый модуль стоит не так дёшево, потому автомобилисты не могут радоваться, даже если им удалось обнаружить источник неприятностей, и им оказался модуль зажигания.

https://www.youtube.com/watch?v=ZFJTiLZWSu0

К диагностике модуля рекомендуется приступать только в том случае, когда вы точно исключили всё остальные возможные причины отсутствия искры в системе зажигания.

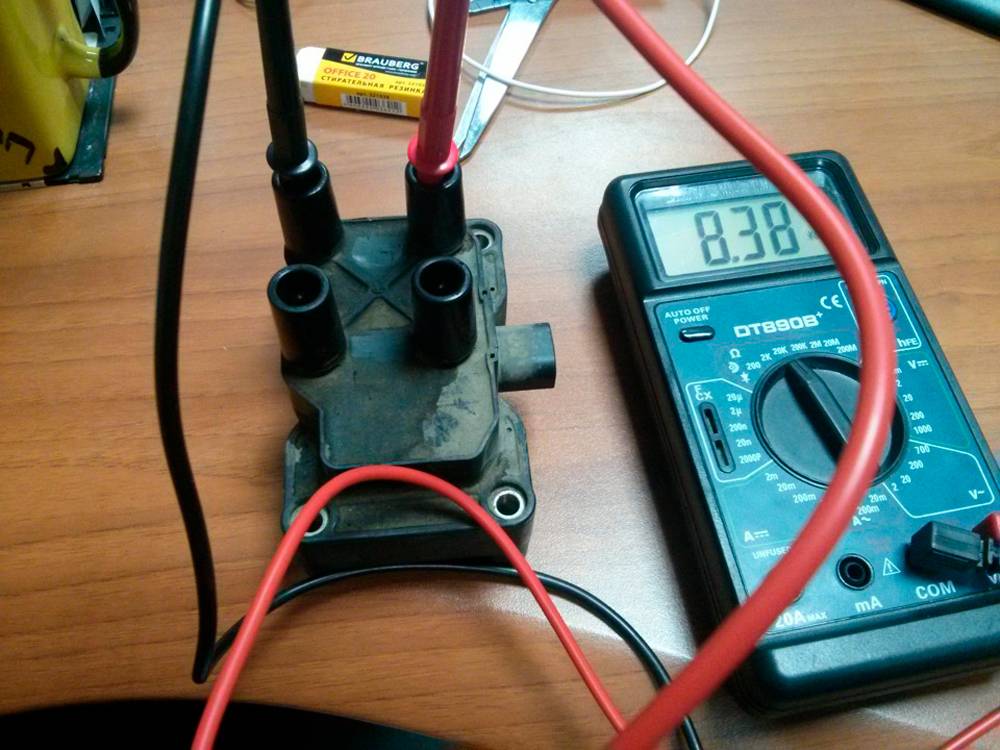

В этой ситуации наиболее информативная, но при этом достаточно простая проверка искры на инжекторе заключается в использовании тестера. Один щуп идёт непосредственно на контакт, который промаркирован буквой А на разъёме модуля зажигания, а второй щуп подключается к массе. Далее запускается двигатель путём поворота ключа в замке зажигания.

Если при запуске двигателя на вольтметре или мультиметре в режиме вольтметра показывается значение в 12 Вольт, тогда можно говорить об исправном и рабочем состоянии модуля зажигания. То есть менять его или ремонтировать нет никакой необходимости.

Но когда напряжение на измерительном приборе отсутствует, тогда нужно искать причину. Не исключено, что модуль не работает из-за банального выхода из строя предохранителя. Обязательно загляните в блок предохранителей, сверьтесь с руководством по эксплуатации и проверьте состояние плавкого элемента предохранителя, ответственного за модуль зажигания.

В случае выхода из строя модуля, ремонтировать его практически не имеет смысла. Зачастую рекомендуется приобрести новое устройство с аналогичными характеристиками, и установить его на место старого. Поскольку модуль является довольно дорогостоящим устройством, не спешите тратить деньги и покупать его, пока не удостоверитесь в его полной виновности.

Возвращаем автомобиль к «жизни»

С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:

1. Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
2. Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
   • свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
3. свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
4. свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.

В принципе, в теории особых сложностей в ремонте подобного рода нет. Несмотря на это, нередко он вызывает сложности в осуществлении у неопытных автомобилистов. Для решения таковых необходимо действовать в описанном выше порядке, ну а если что-то не выходит – лучше обратиться к профессионалам на СТО. Подобный подход к ремонту не только сэкономит время, но и гарантирует беспроблемную эксплуатацию автомобиля в дальнейшем.

Пожалуй, на этом наиболее важная информация по сегодняшнему вопросу подошла к концу. Надеемся, представленный материал был для вас полезен и дал ответы на интересующие вопросы. Удачи в эксплуатации и обслуживании авто!

Это интересно: Особенности буксировки машины с АКПП

Как проверить силу искры на модуле зажигания

Большинство автовладельцев понимают, что в случае, когда «движок» начинает троить или плохо заводиться, проблема часто заключается в отсутствии искры. Поэтому проверка искры на инжекторе – эта такая манипуляция, которая не должна вызывать какого-либо затруднения у водителя, которому часто приходится сталкиваться с необходимостью ремонта в полевых условиях. Естественно, при себе следует всегда иметь набор из нескольких новых, или просто исправных свечей.

Поскольку отсутствие искры является наиболее частой причиной троения или трудного пуска мотора, а также неустойчивой его работы на холостом ходу, проверка искры на свечах проводится автомобилистами в первую очередь. Чтобы не выворачивать сразу все свечи, можно проверять их поодиночке – извлекая одну за одной с ГБЦ, одевая на них колпаки с проводом от катушки и заземляя каждую свечу на массу. Вращение стартера должно вызывать образование хорошей и яркой искры. При ее отсутствии можно заменить провод (желательно возить с собой запасной) или использовать тот, который заведомо является рабочим.

Снимая высоковольтные провода с модуля, имеет смысл предварительно их пронумеровать – это позволит избежать путаницы в дальнейшем. Проблемы, вызванные свечой или проводами таким образом становятся очевидными. Если же искра на свече так и не появилась, проблема кроется в самом модуле. Для того, чтобы точно определить это, поможет метод «подмены» – рабочий модуль можно на время «позаимствовать» с другого авто этой же модели. Если замена устраняет проблему, можно смело отправляться в автомагазин за новым.

Полезные рекомендации

Водители с опытом прекрасно знают, что свечи выходят из строя именно в тот момент, который справедливо можно назвать самым неподходящим.

Чтобы избежать проблем, грамотно провести все диагностические и ремонтно-восстановительные работы, придерживайтесь нескольких простых правил. На этот счёт есть ряд полезных советов:

• Свечи всегда с собой. Это золотое правило для любого автомобилиста. Для машин есть определённый набор обязательных предметов, которые всегда должны быть с собой. Это домкрат, запаска, антифриз и пр. К их числу точно следует отнести свечи зажигания. Запасной комплект всегда должен быть под рукой;
• Не забываем провода. То же самое относится к проводам для свечей зажигания. Их комплект возите вместе с самими свечками, держите в бардачке, но лучше не оставляйте в открытом виде где-то в багажном отсеке. Повышенная влажность может спровоцировать их износ ещё до того, как вы попробуете установить эти провода на место повреждённых. Это же можно отнести и к самим свечам, лучшим местом для которых считается бардачок;
• Только изолированные инструменты. Это специальный инструмент для автомобилистов, который отличается наличием изолированных ручек. Ни в коем случае не используйте те же отвёртки с деревянными, пластиковыми и уж тем более металлическими ручками. Только специальное изолирующее покрытие. Это позволит предотвратить сильные удары электротоком. Ведь работа со свечами предполагает достаточно большую угрозу, поскольку там проходят высоковольтные провода;
• Заведомо исправный модуль зажигания. Чтобы максимально сократить время на проведение диагностических мероприятий, а также ускорить поиски виновника в отсутствии искры на свечах зажигания, просто воспользуйтесь исправным модулем. Его можно попросить на время у проезжающих мимо автомобилистов. Либо же просто держите запасной модуль в машине на случай экстренной ситуации. Поставив его на место старого, и убедившись в возобновлении работоспособности системы зажигания, вы быстро решите проблему;
• Первым делом сами свечи. Статистика и практика автомобилистов наглядно показывает, что причиной отсутствия искры чаще всего становится именно сама неисправная свеча, начинать диагностику следует с этого элемента. И уже дальше двигаться по остальным составляющим системы зажигания, если свечи оказались в хорошем состоянии;
• Соблюдайте очерёдность. Не спешите выкручивать все свечи сразу. Наверняка не работает только одна из них. Потому демонтируйте их поочерёдно, надевайте на свечу колпачок и провод катушки, а затем заземляйте на массу;
• Качество и интенсивность. При вращении стартера смотрите не просто на факт наличия или отсутствия искры, а на её качество. Слабая искра может присутствовать, но она не способна справиться с поставленной перед ней задачей. Потому считается неисправной. Её необходимо восстановить или попросту заменить;
• Маркировка проводов. Если дело дошло до необходимости снимать провода от свечей с модуля зажигания, рекомендуется для личной перестраховки промаркировать их. Так вы точно всё правильно проверите, а потом сможете подключить всё согласно установленному порядку. Ведь если перепутать местами провода, можно столкнуться с довольно неприятными последствиями. Не стоит рисковать и полагаться полностью на свою память. У вас не займёт много времени маркировка.

Нельзя сказать, что диагностика состояния системы зажигания, когда отсутствует искра на свечах, очень сложная. Практически всё описанные выше процедуры автомобилист может провести своими руками.

Соблюдая определённые правила, действия в заданной последовательности и не забывая о собственной безопасности, вы потратите минимум времени, получите опыт в самостоятельном обслуживании автомобиля, а также сумеете неплохо сэкономить на услугах автосервиса. Это не тот случай, когда нужно обязательно обращаться к специалистам.

Проверка наличия искры

Когда на инжекторном автомобиле ВАЗ 2107 отказывается заводиться мотор, то винить в этой неисправности свечи зажигания просто неправильно. Для начала нужно убедиться, что дело именно в них, и только после этого выяснять причины неисправности системы зажигания. О том, как проверить искру на инжекторном автомобиле, знают не все водители. Но это не трудная процедура, которая со 100% позволит выяснить где нужно искать причину невозможности запуска двигателя.

Проверка наличия искры на свечах зажигания выполняется следующими способами:

• Самый простой способ проверки — от массы. Реализовать его можно посредством выполнения таких действий — отключается зажигание, вывинчивается каждая свеча поочередно, и подключив ее к насвечнику, располагается на металлической части двигателя. При этом один человек пытается завести мотор, а второй наблюдает на наличие искры.
• Есть и другой способ, который предусматривает использование специального тестера свечей. Его принцип основывается на том, что свечу необходимо выкрутить из цилиндра, и подключить к контактам тестера. Искра должна возникнуть от самого прибора.

Слабая искра или ее отсутствие говорит о том, что причина не запуска двигателя заключается именно в устройстве создания искры. При наличии слабой искры двигатель может завестись, однако работать он будет нестабильно. Нестабильная работа негативно сказывается и на его эксплуатационном ресурсе. Отсутствие искры вовсе не означает, что причина неисправности в свече. Причинами могут быть также неисправности системы зажигания автомобиля.

Какие причины проблем с образованием искры

Выявить причины отсутствия искрообразования на карбюраторном двигателе проще, чем на инжекторе. Это связано с конструктивными особенностями и отличиями между этими системами. Есть перечень причин проблемного искрообразования на инжекторных автомобилях, в частности, на ВАЗ 2107. Некоторые из них схожи с карбюраторными системами. Этими причинами являются такие факторы:

1. Заливание свечей топливом. Выявить такую неисправность можно визуально после вывинчивания устройства из цилиндра. При этом контактная часть будет влажной.
2. Выход из строя свечи зажигания, что выявляется также с помощью визуального осмотра контактной части. Наличие черного или белого нагара говорит о некоторых неисправностях мотора. Если нагар на свече красный или розовый, это говорит о том, что используемое топливо содержит большое количество присадок.
3. Пробой высоковольтных проводов. Определить их неисправность можно визуально, однако не всегда отсутствие механических дефектов говорит об их непригодности. С течением времени ухудшается качество изоляции, а также увеличивается сопротивление в проводах, поэтому высоковольтные провода рекомендуется менять через каждые 5 лет.
4. Неисправность электроники, в частности ЭБУ. Причиной того что заливает свечи, может быть неисправный датчик лямбда-зонда.
5. Засорение форсунок инжектора. По этой причине инжектор также будет работать неправильно, так как в камере сгорания будет много топливной смеси, и она будет препятствовать нормальной работе мотора.
6. Неисправность таких элементов системы зажигания, как коммутатор, катушка зажигания, датчик коленвала. При выходе из строя этих деталей искра на свечах будет отсутствовать вовсе.

Как проверить искру на катушке зажигания

Катушка зажигания не относится к тем агрегатам, которые постоянно ломаются и доставляют иные неприятности, но в ряде случаев проблемы все же отмечаются. Наиболее часто причиной проблем становится повреждение обмотки. Последующий за этим пробой слоя изоляции приводит к короткому замыканию. Катушка может повреждаться также в результате перегрузок, вызванных неисправными свечами зажигания, или дефектами в самих высоковольтных проводах.

Перед тем, как проверить искру на катушке зажигания, желательно загнать автомобиль в сухой гараж. Вся работа может быть выполнена самостоятельно, без использования специальных приборов. Алгоритм такой проверки стандартен.

После очистки крышки трамблера от грязи она снимается.
Поворотом коленвала на двигателе необходимо добиться замыкания контактов распределителя.
После включения зажигания высоковольтный провод, отходящий от трамблера, подносится к массе транспортного средства

Особое внимание следует уделить расстоянию – оно должно составлять 5 мм.
Для точности проводимой проверки катушки, время от времени потребуется в ручном режиме размыкать контакты трамблера.
Об исправности катушки можно говорить, если появляется яркая искра голубого цвета. Если же она слабая, неуверенная, появляется лишь периодически или совсем отсутствует, катушка подлежит замене, поскольку ее ремонт, как правило, просто невозможен

При установке новой, следует точно соблюдать полярность, в противном случае новая катушка также выйдет из строя. На специализированных СТО проверка катушек осуществляется на специальном стенде, позволяющем тестировать работоспособность устройства в различных режимах работы. Очень простой способ быстрой проверки показан на видео:

Watch this video on YouTube

Катушка зажигания: как понять, что в ней нет искры?

Прежде чем начать разбираться в этом вопросе, важно точно понять, что вообще представляет собой данный узел. В принципе основное его предназначение заключается в преобразовании тока из низкого в высокое напряжение

Ну а если данный элемент имеет какие-либо неполадки, то запустить транспортное средство будет невозможно. Однако и у этого механизма, при наличии нарушений, есть свои характерные симптомы. Распознать, что в катушке нет искры можно по таким признакам:

• Произошло снижение мощности мотора;
• Появились проблемы с запуском;
• Резко вырос расход топлива;
• Периодически возникают перебои на холостом ходу.

Если автомобилист определился с проблемой, и она оказалась связанной именно с катушкой, то далее следует приступать к ремонту. Такую проблему вполне возможно решить самостоятельно, не прибегая к помощи специалистов сервисного центра. Для начала водителю необходимо осмотреть элемент на наличие всевозможных нарушений. Далее, если на катушке будет обнаружена, к примеру, грязь, ее нужно будет удалить сухой тряпкой

Также очень важно при этом обратить внимание на саму проводку. На ней не должно быть скоплений влаги и различных обрывов

Подробнее о проверки катушки зажигания на работоспособность будет изложено в этом видеоролике:
