Как проверить катушку зажигания своими руками: признаки неисправности и диагностика

Симптом 5: Повышенные выбросы

Проблема с топливом, которое не сгорает должным образом, порождает еще одну проблему – более высокие выбросы. Если топливо сгорает, оставшиеся продукты проходят через каталитический нейтрализатор и систему рециркуляции отработавших газов, чтобы уменьшить количество материалов, выбрасываемых в атмосферу. Но чистое топливо невозможно нейтрализовать с помощью этих инструментов, поэтому оно отправляется прямо в воздух или сгоряет в выхлопной трубе. Вы не можете увидеть этот симптом, но современные автомобили будут сигнализировать о том, что с каталитическим нейтрализатором что-то не так.

Проверка катушек

С учетом всего вышесказанного, информация о том, как проверить исправность катушки зажигания, считается на самом деле бесценной

Обязательно обратите внимание на следующий момент: проверить, как работает этот механизм, можно при помощи двух способов:

Используя искру между самой свечой зажигания и корпусом автомобиля.
Используя мультиметр.

Важный момент: как только появились даже самые небольшие показатели нестабильности функционирования двигателя – сразу же проверяйте непосредственно катушку зажигания. В прошлом оба эти метода были приблизительно одинаково популярными. Но, поскольку все течет и меняется, технологии не стоят на месте, первый вариант был признан более опасным (поскольку он может привести к «гибели» как катушки, так и всего устройства в целом – с этим нередко сталкиваются современные автомобили).

Практически все производители советуют воздержаться от его применения. Именно поэтому самый популярный вопрос у автовладельцев в такой ситуации – это «как проверить работу катушки зажигания»?

Самый простой, и, что самое главное, самый безопасный метод, согласно которому можно проверить данный автомобильный узел – это использование конкретного устройства для измерения.

Первое, что должен сделать владелец автомобиля, принявший решение о самостоятельной проверке состояния катушки зажигания – это запастись мультиметром, либо тестером. Данное измерительное устройство не считается крайне редким, запрещенным, так что его приобретение не вызовет у Вас особых проблем и сложностей. Данное устройство измерения имеет одну отличительную особенность: оно выполняет одновременно две важные функции:

Отслеживает напряжение.
Контролирует сопротивление.

Как проверить сопротивление катушки зажигания мультиметром

Приведем пошаговую инструкцию:

Этап № 1

Сперва отключаете на аккумуляторе «минусовку», осуществляете ослабление кронштейнов. Далее – отсоединяете катушечные провода, тщательно прочищаете ее корпус. Если в период проведения данных работ Вы выявили существенные неполадки и поломки – допустим, где-то образовались трещины либо серьезные повреждения, стоит приостановить диагностический процесс. Лучше сразу идти покупать новую катушку, поскольку другого варианта решения проблемы в данном случае просто не будет – Вы просто потратите свое драгоценное время и нервы.

Еще один важный момент для хозяев автомобилей заключается в следующем: у каждой из катушек абсолютно разные показатели сопротивления обмоток, энергии и так далее. Как раз по этой причине следующая рекомендация: обязательно уточняйте все отраженные выше технические показатели каждой определенной катушки.

Первый этап диагностического процесса – это когда проверяется первичная обмотка. Присоединяете к ее отрицательным и положительным контактам мультиметр. До этого установите на приборе режим, который будет измерять сопротивление.

Естественно, технические характеристики разных машин будут иметь определенные отличия, так что лучше заблаговременно получить инструктаж по использованию собственного автомобиля – чтобы хорошо разбираться во всех этих цифрах. Но, отвечая на вопрос, какое сопротивление должно быть на катушке зажигания, ориентироваться все же стоит на следующие цифры: от 0,4 до 2,0 Ом. Если же на устройстве нулевая отметка сопротивления, катушка определенно пережила небольшое замыкание (это лишь подтверждает данное обстоятельство). Если же на тестере красуется знак бесконечности, можно с уверенностью говорить о том, что оборвалась цепь.

Этап № 2

Второй диагностический этап состоит из следующих действий: сперва проверяется вторичная обмотка. С этой целью следует присоединить устройство измерения к положительному контакту. Кроме того, потребуется его присоединение к выводу от провода, который находится под сильным напряжением. Если вести речь про катушки с сердечником из пластинки, то их показатель равен 6-8 кОм. А у иных моделей этот показатель может быть выше 15 кОм.

Этап № 3

Параметр сопротивления в обеих ситуациях должен замеряться крайне тщательно. После этого стоит провести сравнительный анализ полученных результатов и регламентированных требований.

Катушка – это очень интересная транспортная составляющая. Даже при самом небольшом сдвиге от нормальных характеристик могут возникнуть проблемы с двигателем.

Важный момент: стоит обязательно сказать и о том, что рассматриваемый компонент относится к тем, которые невозможно отремонтировать. Если поломка серьезная – проблему решит лишь покупка нового устройства. Поговорим о некоторых особенностях процесса, с помощью которого можно прозвонить катушку зажигания тестером.

Проверка ИКЗ искровым разрядником

Порядок действий

Отсоединить ИКЗ от свечи зажигания.
Установить на ИКЗ искровой разрядник.
Подать «массу» (от клеммы АКБ) на искровой разрядник при помощи провода.
Провернуть коленчатый вал стартером.
Если искра есть, значит ИКЗ исправна.

Напомним, найти проблему в работе двигателя можно при самостоятельном замере давление в топливной рампе, либо при помощи проверки компрессии в цилиндрах.

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Внешние признаки и неисправности бесконтактной и электронной систем зажигания

Функциональная схема бесконтактной системы зажиганияОбщие признаки неисправности любой системы могут заключаться в неполадках в аккумуляторе, в результате чего не срабатывает двигатель. Также они характеризуются следующими факторами:

затруднение при запуске, после чего глохнет двигатель;
неустойчивость функционирования аккумулятора и двигателя на холостом ходу;
низкая мощность мотора;
высокий уровень расхода топлива;
срабатывание специального индикатора или лампочки.

В случае с бесконтактной системы, если не включается, или не выключается зажигание могут быть обнаружены пропуски из-за того, что неправильно срабатывает аккумулятор и целый ряд характерных признаков. Основным из них является случай, когда двигатель глохнет сразу после запуска. Обрыв высоковольтных проводов, неисправность катушки зажигания или свечей, а также пробои в крышке распределительного датчика и повышенный расход топлива обуславливаются многочисленными дефектами в центробежном регуляторе опережения зажигания. Также причина пропуска может крыться в неисправность регулятора вакуумного типа, в зависимости от характера автомобиля.

Внешние признаки неполадок в электронной системе зажигания практически идентичны проблемам, характерным бесконтактным системам. Однако, в этом случае дефекты связаны с поломками в свечах, входном датчике, который не горит, и электронном блоке управления.

Проверка катушки зажигания

Не все водители знают, как проверить катушку зажигания. А в пути такие знания могут пригодиться. Если у машины проявились выше описанные симптомы, то для начала проверьте наличие искры. Для этого достаточно отсоединить высоковольтный провод и при работающем стартере поднести его к любой металлической части кузова на один-два миллиметра. Если вы видите стабильную мощную искру, то с бобиной все в порядке.

Если искры нет, то необходимо знать, как проверить исправность обмотки трансформатора. Проверьте наличие низковольтного напряжения на клеммах первичной обмотки. Отсутствие напряжения указывает на неисправность проводки, генератора, аккумулятора и т. д

Обратите внимание на клеммы, при большом токе их соединения часто горят и искрят. Это вызывает окисление токопроводящих поверхностей

Во время проверки высоковольтного модуля может оказаться, что искра есть, но недостаточно мощная и ненадежно воспламеняет горючую смесь. Это бывает по нескольким причинам:

механическое разрушение корпуса или кабеля высоковольтного модуля;
межвитковое замыкание вторичной обмотки;
снижение сопротивления изоляции обмоток;

Со временем в корпусе устройства появляются микротрещины. Как проверить исправность катушки зажигания в этом случае. Обмотка контактирует с влажной атмосферой и теряет через нее часть энергии высоковольтного импульса. Проверить это несложно. Откройте капот в темном гараже. Если катушка светиться, как наэлектризованная, из нее течет во все стороны светящаяся электрическая энергия или искрит в каком-либо месте, то значит, ее корпус потерял изоляционные свойства.

Обмотка при таком использовании не сгорает, но мощность двигателя падает. Тем не менее, нагрузка на обмотки повышается и они горят.

Искрение у Нексии

Незначительный голубоватый ореол вокруг модуля не в счет – это норма и не входит в признаки неисправности катушки зажигания. Просто проверьте, насколько греется катушка зажигания. Ее температура не должна превышать 90 градусов.

Но когда греется катушка зажигания – трансформатор обязательно сгорает.

Межвитковое замыкание, так же, как и потеря сопротивления между обмотками, снижает коэффициент трансформации, ток потребления увеличивается, и обмотки начинают греться, а затем горят.

Некоторое время может происходить слабое искрообразование, но приговор однозначен – обмотка сгорит. Также обмотки горят из-за малого зазора свечей.

Катушка зажигания скутера: как проверить и определить неисправности

Задача катушки повысить напряжение, поступающее с конденсатора до 18 кв. Напряжение такое нужно для образования искры на свече зажигания. Катушка состоит из двух обмоток на сердечнике из специального железа . Сердечник у обмоток общий. Крепится на раму скутера с помощью болта и отверстия 4.

Первичная обмотка имеет меньшее количество витков вокруг сердечника. Подключается к коммутатору одним концом через клемму 1. Второй конец первичной обмотки имеет общий вывод у катушки зажигания, со второй обмоткой клемма 2.

Вторичная обмотка в несколько раз больше имеет витков вокруг сердечника. Подключается к свече зажигания одним концом через соединение 3, а второй конец, как и первая обмотка, имеет общий вывод и соединяется с массой.

Как проверить катушку зажигания скутера.

Катушку будем проверять скутера Honling. Двигатель четырехтактный 50 кубовый. Снимаем катушку, отсоединяем провода. Высоковольтный провод выкручивается из катушки, как обычный болт. Первая проверка визуальная, на физические повреждения трещины корпуса. Исправность соединительных клемм. Все детали должны быть сухими и чистыми.

Следующая проверка основная с помощью, которой мы проверим исправность обмоток. В данном случае мы замерим сопротивление каждой обмотки. Этим самым убедимся в целостности обмоток. Для этого нам понадобится прибор измерения сопротивления .

Проверяем первичную обмотку

Подключаем прибор к леммам 1 и 2. Переключатель прибора устанавливаем на 200 Ом. Смотрим показания прибора. Сопротивление первой обмотки равно 1.3 Ома.

Проверяем вторичную обмотку

В этот раз прибор подключаем к клеммам 2 и 3. Переключатель устанавливаем на 20 кОм. Сопротивление вторичной обмотки равно 2.77 кОм, как показывает прибор.

Если прибор не показывает сопротивление одной из обмоток. Значит катушка зажигания, не исправна. Меняется на новую.

проверка и замена катушек зажигания двигатель ЗМЗ 406 на автомобиле Волга ГАЗ 31105

Отсоединяем высоковольтные провода от выводов вторичной обмотки катушки зажигания .

Отсоединяем два наконечника проводов системы управления двигателем от выводов первичной обмотки катушки зажигания.

При включенном на автомобиле Волга ГАЗ 31105 зажигании, вольтметром последовательно измеряем напряжение на наконечнике каждого провода .

На одном из проводов должно быть напряжение+12 В, в противном случае — неисправность в цепи питания катушек зажигания.

Для проверки управляющего сигнала с ЭБУ на катушку зажигания при выключенном зажигании отсоединяем колодку жгута проводов от реле топливного насоса .

Между наконечниками проводов включаем контрольную лампу. При вращении коленчатого вала двигателя стартером лампа должна мигать с высокой частотой.

Подключаем к выводам низковольтной обмотки катушки зажигания омметр и измеряем ее сопротивление.

У исправной катушки зажигания сопротивление первичной обмотки должно быть в пределах 0,4-0,5 Ом. Чтобы получить точное значение измерений, необходимо учитывать сопротивление проводов прибора. Его можно определить, закоротив щупы омметра.

Подключаем омметр к высоковольтным выводам обмотки катушки зажигании и замеряем сопротивление вторичной обмотки катушки зажигании.

У исправной катушки зажигании сопротивление вторичной обмотки должно быть 5-7 кОм.

Для снятия катушки зажигании.

ключом «на 12» отворачиваем два болта крепления катушки зажигании к крышке головки блока цилиндров и снимаем катушку зажигании.

Устанавливаем новую катушку зажигании в обратной последовательности. Аналогично проверяем и заменяем другую катушку зажигания.

На магнитопроводе 1 намотана первичная обмотка 5, а сверху нее секциями намотана вторичная обмотка 3.

Обмотки заключены в пластмассовый корпус 2.

Пространство между обмотками заполнено компаундом 7.

На корпусе имеются выводы низкого и высокого напряжения 6.

Электрические импульсы низкого напряжения поступают в катушку зажигания с блока управления.

В катушке зажигания они трансформируются в электрические импульсы высокого напряжения, которое по проводам передается к свечам.

Электрический разряд происходит одновременно в двух свечах первого и четвертого цилиндров или второго и третьего цилиндров.

Например, один электрический разряд происходит в свече первого цилиндра, когда там заканчивается такт сжатия; второй разряд происходит в свече четвертого цилиндра, когда там происходит такт выхлопа. Электрический разряд в свече четвертого цилиндра при такте выхлопа на работу двигателя не влияет.

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

Нестабильная работа двигателя (иногда на конкретных оборотах).
Нагревание самого элемента.
Запах гари, исходящий от катушки.
Проблемы с запуском двигателя в дождливую погоду.
Падение мощности при резком нажатии на педаль газа.
Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

К неисправностям данного элемента системы зажигания чаще всего приводит перегрев. Из-за отсутствия рекомендуемой величины тока или замыкания катушка может сгореть.

Неполадки в работе устройства также могут быть вызваны пробоями в изоляции проводки. В этом случае попадание на провод обычного масла или капли дождя может привести к проблемам. Чтобы избежать подобных неприятностей рекомендуется наносить специальную диэлектрическую смазку. Обнаружив брешь в изоляции, замените провод, и неполадка будет устранена.

Похожие признаки может вызывать выход из строя свечи зажигания, поэтому перед ремонтом катушки проверьте состояние свечей, хотя бы визуально.

К неисправностям данного элемента могут привести запчасти низкого качества. Чтобы избежать поломок по этим причинам, покупайте проверенные детали, по возможности оригинальные.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Теперь заведите машину и дайте ей поработать несколько минут. Если катушка зажигания действительно была неисправна, то теперь вы увидите код ошибки «P0302. Пропуски зажигания во 2 цилиндре», поскольку неисправная катушка из цилиндра 3 была установлена на цилиндр 2. Теперь нужно снять неисправную катушку с цилиндра 2 и заменить на новую.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Когда есть вариант отремонтировать

Если в ходе тестирования обе вторичные обмотки покажут целостность и исправность, причиной неработоспособности катушек может оказаться отрыв пайки проводов коммутатора. Такие повреждения обнаруживаются при снятии задней крышки модуля. При наличии паяльника и умения им пользоваться можно восстановить целостность повреждённых контактов, заодно укрепив остальные. Это, к сожалению, единственная поломка модуля зажигания, которая устраняется.

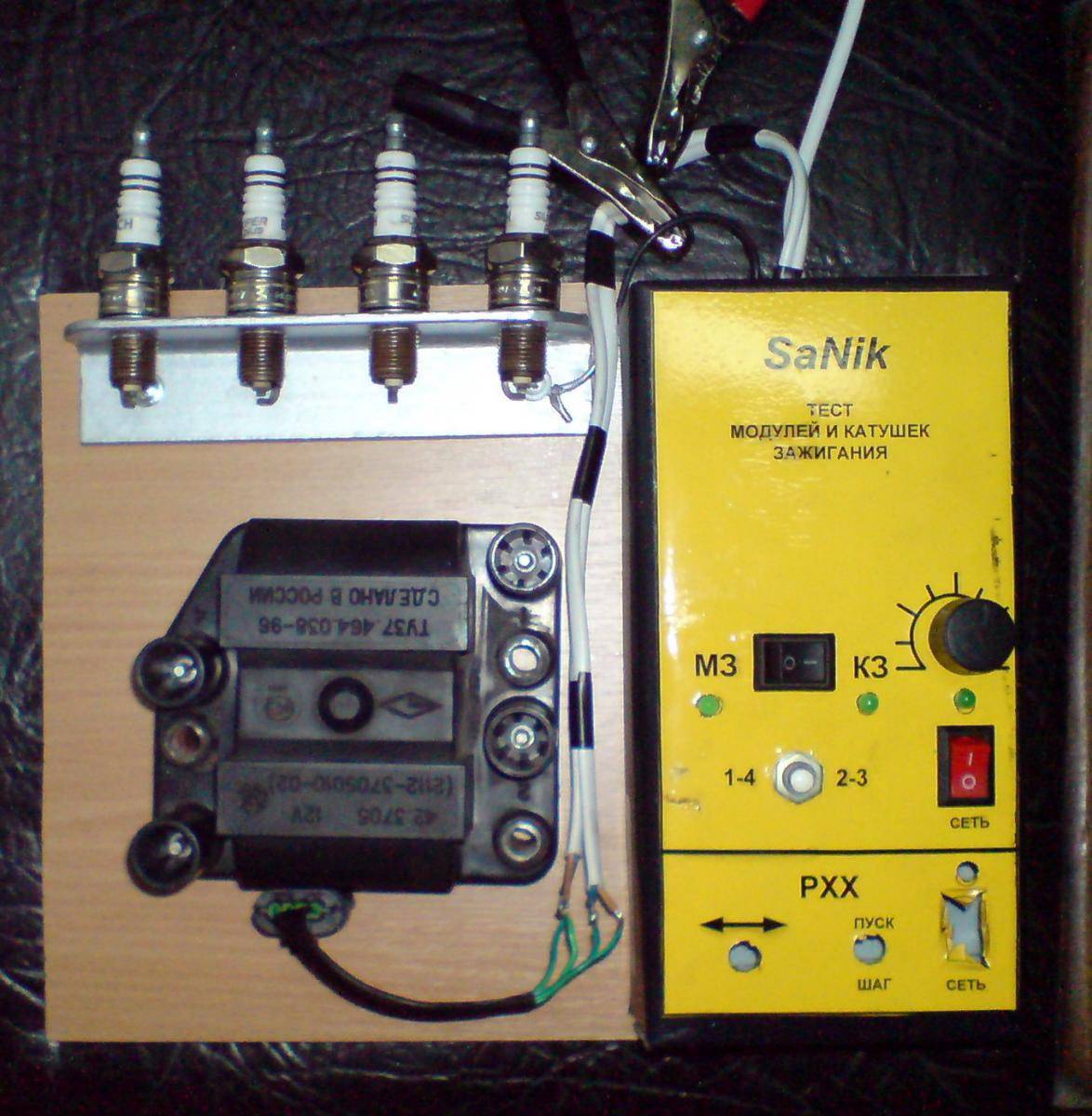

Тестирование модуля зажигания может осуществляться с помощью простейших приборов своими руками. Ориентируясь на наши советы, вы сможете полноценно проверить как сам модуль, так и прочие элементы механизма, в которых может быть причина поломки. Желаем успеха в этом деле!

Какие виды катушек зажигания выделяют

Исходя из их назначения:

Не имеющие контакта.
Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

Общие.
Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
Сухими (залитыми компаундом).

Это интересно: Выпрямитель, схема диодного моста

Признаки неисправности

Неисправности катушки зажигания можно определить по следующим признакам:

Нестабильная работа двигателя (иногда на конкретных оборотах).
Нагревание самого элемента.
Запах гари, исходящий от катушки.
Проблемы с запуском двигателя в дождливую погоду.
Падение мощности при резком нажатии на педаль газа.
Подсвечивание лампочки Check Engine на приборной панели вашего автомобиля.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Подведение итогов

Любая неполадка в работе катушки зажигания всегда плохо влияет на функционирование всего транспортного средства в целом. В конце концов, это ведет к уменьшению его эксплуатационного срока. Чтобы осуществлять грамотный уход за собственным авто – нужно многое уметь. Нужно относиться к этому со всей ответственностью. И в обязательном порядке требуется проводить диагностическую процедуру проверки катушки зажигания, ведь от этого элемента зависит практически вся работа транспортного средства. Из нашей статьи Вы узнали, как проверить катушку зажигания тестером или мультиметром.

Катушка зажигания – это устройство, присутствующее в конструкции двигателя автомобиля. Представляет собой повышающий трансформатор, предназначенный для трансформации напряжения с 12В до нескольких киловольт.
