Принцип работы синхронизатора коробки передач и неисправности

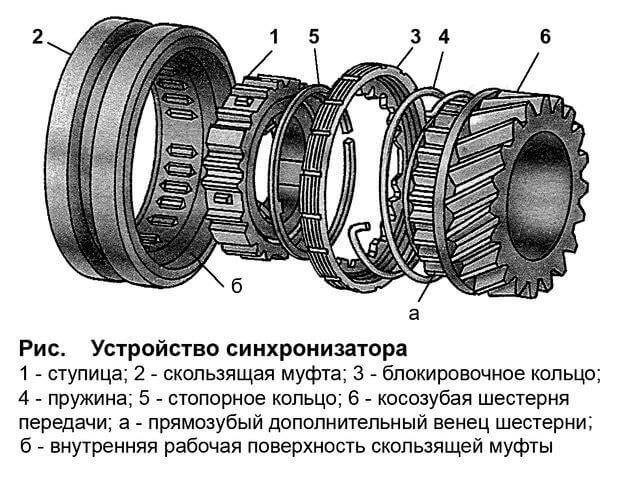

УСТРОЙСТВО СИНХРОНИЗАТОРА КОРОБКИ ПЕРЕДАЧ

Синхронизаторами снабжается каждая передача современной механической и роботизированной трансмиссии. Передача, отвечающая за движение транспортного средства задним ходом, не является исключением. Основой, позволяющей механизму работать, выступает сила трения на момент выравнивания текущей скорости. Количественное значение данной величины возрастает прямо пропорционально увеличению разницы в частотах вращений самих шестерней и вала.

Это условие может быть соблюдено только тогда, когда площадь обеих поверхностей, которые подлежат соприкосновению во время взаимодействия, увеличивается. На практике эта проблема решается при помощи дополнения устройства коробки передач несколькими фрикционными кольцами. Составными частями устройства синхронизатора являются:

• муфта включения – служит связующим звеном между валом и шестернями, обеспечивая надёжное соединение частей КПП. Муфта расположена поверх ступицы в качестве насадки. Особенность строения муфты – наличие внутренних шлиц с проточкой под форму колец. В проточках находятся выступы сухарей.Что касается наружного строения муфты, она имеет соединение с вилкой трансмиссии;
• ступица с подпружиненными сухарями – конструктивная основа механизма. Снабжается шлицами как внутри, так и снаружи. Первые позволяют установить соединение с муфтой, вторые выступают связующим звеном с вторичным валом трансмиссии, благодаря чему ступица имеет возможность перемещаться по оси в любой траектории. Если рассмотреть строение ступицы, то можно заметить, как по её окружности на одинаковом расстоянии друг от друга интегрированы 3 паза, а в каждом из них располагаются сухари подпружиненного типа. Функция последних заключается во взаимодействии с блокирующим кольцом посредством нажатия. Таким образом, при синхронизации и включении одной из скоростей происходит принудительная блокировка муфты;
• кольцо блокировки – устройство, отвечающее за своевременность и правильность синхронизации. Его задача – не допустить преждевременного замыкания муфты синхронизатора, пока скорости вращения шестерней и вала не примут одинаковые значения. Внутренняя поверхность блокировочного кольца позволяет ему эффективно взаимодействовать с фрикционным конусом шестерёнки, а с помощью наружных шлиц осуществляется блокирование работы муфты Конструктивные особенности таких колец в разных коробках передач имеют свои особенности в плане конструкции. К примеру, в некоторых вариациях в ступице располагаются пазы, а в самом кольце блокировки – выступы;
• шестерни с фрикционным конусом.

Чтобы оптимизировать усилия, затрачиваемые механизмом на смену текущей передачи и, соответственно, увеличить поверхность соприкосновения, инженеры пошли дальше и разработали синхронизаторы с несколькими конусами, которые снабжаются дополнительными блокировочными кольцами.

Если синхронизатор коробки передач имеет 3 конуса, то и поверхностей трения будет столько же. Их число будет зависеть от конструктивных особенностей самой КПП и автомобиля, на который она установлена.

Неисправности синхронизатора и способы их устранения

При появлении каких-либо затруднений с переключением передач, большинство автовладельцев, которые имеют хотя бы базовые знания об устройстве и принципе работы коробки передач считают, что виной всему именно синхронизатор. Зачастую это оказывается правдой, хотя предварительно все же следует исключить неисправности сцепления, которые тоже довольно часто вызывают проблемы в работе механической коробки передач, когда система функционирует с заеданием, определенным запозданием и так далее.

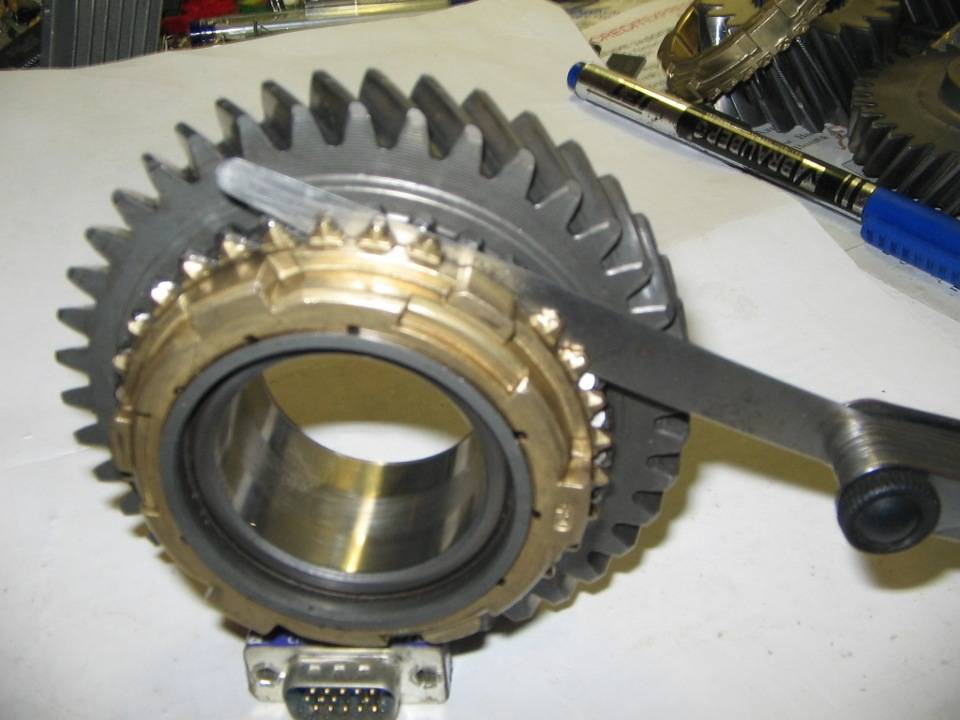

Если проверка не обнаружила нарушений, самостоятельно заподозрить проблемы с синхронизатором можно по таким симптомам:

При самопроизвольном выключении передач, в первую очередь, необходимо обратить внимание на выключающую муфту и шестерни, которые могут быть изношены.
Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца либо о том, что его коническая часть изношена.
Сложное переключение передач, когда необходимо прилагать большие усилия и совершать несколько попыток, фактически гарантированно говорит о вышедшем из строя синхронизаторе.

Сразу следует сказать, что ремонт данного устройства крайне трудоемкий и фактически нереально выполнить его самостоятельно. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. Помимо этого, стоит знать, что довольно часто может наблюдаться такое явление, как выкрашивание зубьев шестерни — такой опасности наиболее подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такой коробки недопустима.

Синхронизатор коробки передач: принцип работы

Сложно представить, но в автомобильных коробках передач не всегда присутствовал синхронизатор КПП для выравнивания частоты вращения между валом и шестерней. Раньше для того чтобы произвести переключение скоростей, приходилось использовать двойное выжимание сцепления. Первое для того чтобы рассоединить коробку передач с коленвалом, а второе, наоборот, для их соединения после того как будет произведена смена передаточной пары (смена скорости).

Но время идёт. Машиностроение и механика шагнули в будущее. На смену постоянному передергиванию педали сцепления пришёл синхронизатор КПП, что существенно увеличило срок службы коробки передач в целом и отдельных её составляющих в частности. Удобнее управлять автомобилем стало и водителю.

Что такое синхронизатор КПП

Устройство синхронизатора КПП, равно, как и сам синхронизатор ВАЗ — это механическое узел, состоящий из 4 частей:

1. Обойма синхронизатора или ступица с тремя фиксаторами;
2. Две кольцевых пружины;
3. Два фрикционных конусных кольца;
4. Муфта переключения.

Такая вот нехитрая конструкция синхронизатора ВАЗ обеспечивает принцип работы сразу двух передач.

Как работает синхронизирующее устройство

Главным рабочим элементом синхронизатора ВАЗ является его ступица, которая при помощи трёх фиксаторов и нарезанных на ней шлицов соединяется с муфтой включения. Та, в свою очередь, соединена с вилкой КПП. Внутренними шлицами ступицами соединяется с валом, имея при этом свободную возможность передвигаться по нему от одной шестерни к другой.

Когда требуется произвести переключение скорости на ВАЗ, вилка коробки передач двигает муфту, а вместе с ней и весь синхронизатор КПП, к той шестерне, частоту вращения которой требуется выровнять с частотой вращения вала. С этого начинается принцип работы синхронизатора. Муфта прижимает все устройство к конусной части шестерёнки. При этом фиксаторы на муфте сдвигаются и блокируют фрикционное кольцо, которое вступает в контакт с конусом на шестерне. Фрикционное кольцо на конусе проворачивается до тех пор, пока не стопорится. Как только это произошло, скорость между валом и шестерней синхронизируется, и мотор настроен на новые рабочие обороты.

Муфта синхронизатора

Когда появились первые коробки передач

Точного ответа на этот вопрос не существует. Принято считать, что первые коробки передач, на которых стоял синхронизатор КПП появились в конце 40-х или начале 50-х годов. Кто утверждает, что это произошло в Советском союзе, другие же говорят, что родоначальником этого новшества была компания Porsche. Как бы там ни было, но благодаря появлению синхронизатора, включая его принцип работы, было заложено основания для увеличения количества скоростей в КПП. Уже в восьмидесятых годах на ВАЗ пятиступенчатая коробка передач становится нормой того времени, а в 2012 году та же компания Porsche объявляет о выходе семиступенчатой коробки передач с синхронизатором КПП.

Материалы, из которых изготавливают синхронизирующее устройство

Сталь или латунь — два самых распространённых материала, которые используют для изготовления синхронизаторов на ВАЗ. Иногда, чаще всего в высоко бюджетных иномарках или спортивных трансмиссиях, встречаются синхронизирующие устройства, покрытые напылением карбона. Это позволяет выдерживать более высокие температуры и снизить уровень шума, при контакте с шестерней, которые являются следствием работы высокооборотистых двигателей спортивных моделей.

Фрикционные кольца также изготавливают из стали методом штамповки, например, для ВАЗ, или на более дорогих КПП, выковывая их. Как и в случае с синхронизатором, фрикционные кольца покрываются защитным слоем из цветных металлов. Например, меди или молибдена.

Симптомы того, что синхронизирующее устройство заболело

До ужаса неприятно, когда твой автомобиль начинает кашлять, чихать, скрипеть и гаркать. Тем более, когда это связано с коробкой передач. Чаще всего неисправности с КПП связаны именно с поломкой синхронизирующего устройства. Это может проявляться по-разному, например:

• шумы при работе КПП;
• переключение передачи, которое требует дополнительных усилий;
• автоматический сброс скорости в коробке.

Конечно, эти симптомы могут быть признаками и других поломок, которые произошли с КПП, но зачастую первым кто выходит из строя, является синхронизатор. Профилактические работы можно, конечно, производить и самому, но столкнувшись с серьёзной поломкой лучше всего обратиться к специалисту.

https://youtube.com/watch?v=iBl8CsVtGeg%2520

Синхронизатор коробки передач — как устроен и как работает

Как работает синхронизатор коробки передач? Новый вопрос, а для кого-то и новый термин — синхронизатор.

Да друзья, были времена, когда переключение передач на автомобиле было процессом комплексным, и, можно сказать, практически ювелирным.

Снятие, разборка и ремонт коробки передач ваз-2107

Но, благодаря человеческой лени, являющейся двигателем прогресса, мы получили машины, которые не требуют лишних действий со стороны водителя и всячески упрощают процесс езды.

И речь пойдет даже не о модных автоматических коробках, а о старых, проверенных временем «механиках». Чтобы облегчить нашу с вами водительскую жизнь, в те еще «доавтоматные времена» и был придуман синхронизатор коробки передач.

В этой статье нам предстоит выяснить как он работает, как устроен и что вообще происходит во время переключения скоростей.

Синхронизатор коробки передач

Нужно сказать, что синхронизатор коробки передач – это устройство не из самых простых, хотя в нём нет ни капли электроники, а время его срабатывания занимает доли секунды.

В былые времена для переключения скорости в машине необходимо было несколько раз выжимать сцепление – одно нажатие отключало коробку от коленвала, а второе наоборот, подключало её обратно.

Понятное дело, что такая процедура не слишком удобна и от неё необходимо было каким-то образом избавиться. Помогла физика, механика и точный инженерный расчёт, в симбиозе которых и родился синхронизатор.

Одним словом, синхронизатор коробки передач упростил жизнь водителям, а также значительно увеличили ресурс механизмов коробки. Устанавливаются они, синхронизаторы, для каждой передачи, иногда и для задней.

В недрах коробки передач

Давайте попробуем разобраться в устройстве этих загадочных синхронизаторов. Состоит данный механизм из таких основных частей:

• ступица с сухарями;
• блокирующее кольцо;
• шестерня с фрикционным конусом;
• муфта включения.

Работает это следующим образом. Центральным элементом конструкции выступает ступица. Снаружи и внутри у неё имеются шлицы, благодаря которым она присоединяется к вторичному валу КПП и муфте включения.

По валу ступица может передвигаться в разные стороны. Помимо шлицов на ней находятся пазы, в них вставлены подпружиненные сухари.

Не менее важной деталью является муфта включения, её, кстати, часто называют просто муфтой синхронизатора. В её функции входит жёсткое соединение валов и шестерней. В общем-то, именно её водитель и перемещает, переводя рычаг коробки передач в какое-либо из положений

В общем-то, именно её водитель и перемещает, переводя рычаг коробки передач в какое-либо из положений.

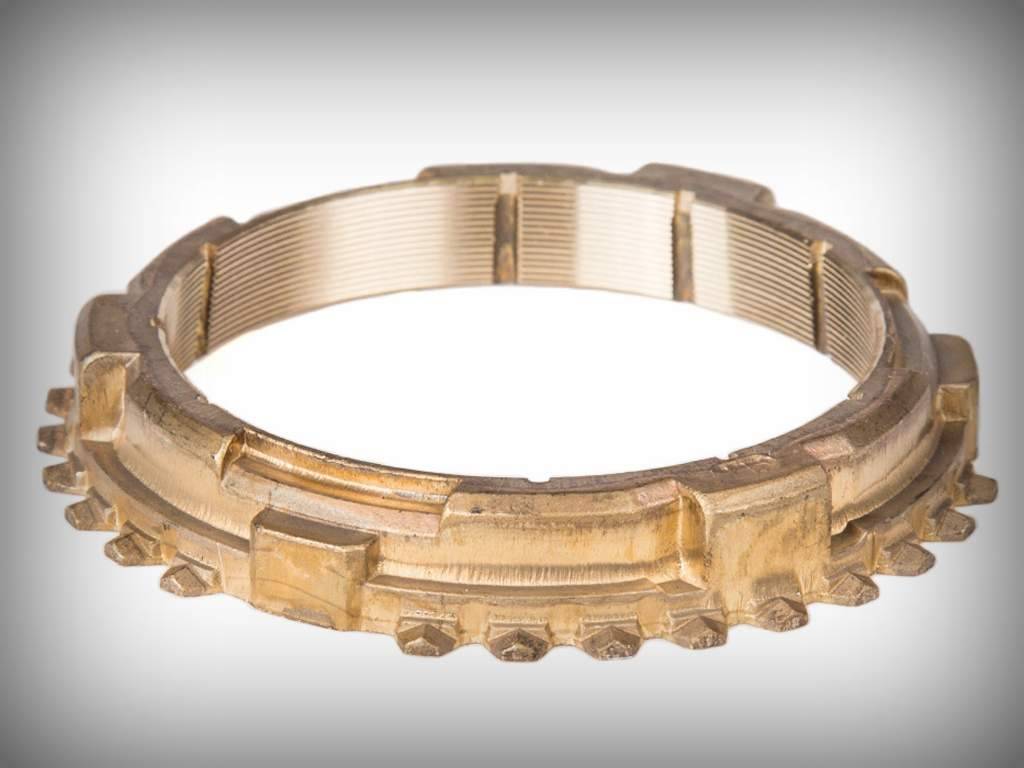

За синхронизацию частоты вращения отвечает блокирующее кольцо – пока вал и шестерня не будут вращаться с одной скоростью, оно препятствует замыканию муфты.

Кольцо имеет довольно сложную поверхность для взаимодействия с фрикционным конусом шестерни и муфтой включения. Помимо этого у него имеются пазы для сухарей ступицы.

Физика процесса синхронизации скоростей вращения завязана на трении. Оно возникает между блокирующим кольцом и конусом шестерни во время переключения передачи.

• Когда мы выбрали нужную скорость и перевели рычаг КПП, муфта включения передвигается в направлении шестерни и кольцо прижимается к её конусу, возникает сила трения, под действие которой вращение синхронизируется.
• Пока скорости вращения разные, жёсткое соединение вала и шестерни невозможно, но как только они выравнялись, блокирующее кольцо отпускает муфту и она аккуратно входит в зацепление с венцом шестерёнки – переключение передачи завершилось.
• Стоит отметить, что весь этот процесс занимает доли секунды и практически незаметен для водителя, но крайне важен для КПП и нашего с вами комфорта управления автомобилем.
• Ну вот, уважаемые автолюбители, мы и познакомились с устройством и теперь знаем что такое синхронизатор коробки передач.

Надеюсь, эта статья была для вас полезна. Прочитайте вот еще про вариатор, рекомендую, очень интересный механизм.

Подписывайтесь, читайте статьи на блоге и изучайте машины вместе с друзьями!

Устройство механической коробки передач

Устройство механической КПП Конструктивно механическая коробка передач состоит из следующих элементов:

• ведущий или первичный вал;
• ведомый или вторичный вал;
• промежуточный вал (для 3-х вальной МКПП);
• шестерни первичного и вторичного валов;
• механизм выбора передач;
• муфты синхронизаторов (синхронизаторы);
• картер;
• главная передача;
• дифференциал.

При этом устройство и принцип работы двухвальной и трехвальной трансмиссии отличаются друг от друга.

Двухвальная коробка передач: устройство и принцип работы

Схема двухвальной МКПП Этот тип коробки является наиболее распространенным. Крутящий момент от двигателя через муфту сцепления передается на первичный вал. В зависимости от конструкции конкретной коробки передач часть шестерней на первичном и вторичном валах жестко закреплены на них, а часть свободно вращаются. Также на каждом валу расположен минимум один синхронизатор. Шестерни первичного и вторичного валов находятся в постоянном зацеплении друг с другом. Понять, какие из них зафиксированы, а какие вращаются, очень просто: шестерни возле синхронизаторов всегда вращаются на валу.

Шестерня главной передачи жестко закреплена на ведомом валу. Крутящий момент от вторичного вала к колесам транспортного средства передают главная передача и дифференциал. Последний обеспечивает вращение колес с разной угловой скоростью.

Механизм выбора передач в двухвальной КПП расположен в корпусе коробки и состоит из вилок и штоков, перемещающих муфты синхронизаторов. Механизм оснащен защитой от одновременного включения двух передач.

Принцип работы двухвальной трансмиссии следующий:

1. В нейтральном положении рычага переключения передач крутящий момента от двигателя не передается на ведущие колеса, шестерни на валах свободно прокручиваются.
2. При перемещении рычага водитель перемещает муфту синхронизатора соответствующей вилкой через систему тросиков или тяг.
3. Муфта синхронизирует угловые скорости соответствующей шестерни и вала, на котором расположен синхронизатор.
4. Муфта синхронизатора входит в зацепление с шестерней и крутящий момент начинает передаваться с первичного вала на вторичныый.
5. Происходит передача крутящего момента от двигателя на ведущие колеса с заданным передаточным числом.

Для движения задним ходом используется дополнительный вал с промежуточной шестерней заднего хода.

Схемы передачи крутящего момента на каждой из передач:

Нейтральное положение

1-я передача

2-я передача

3-я передача

4-я передача

5-я передача

Задний ход

Трехвальная КПП: устройство и принцип работы

Отличие трехвальной механики от двухвальной в том, что здесь используются три вида валов. Помимо ведомого и ведущего также применяется промежуточный вал.

Первичный вал, соединенный со сцеплением, передает крутящий момент на промежуточный. Передача происходит через соответствующую шестерню – таким образом, валы находятся в постоянном зацеплении.

Устройство трехвальной МКПП

Промежуточный вал расположен параллельно первичному, все шестерни на нем жестко зафиксированы.

На одной оси с первичным расположен вторичный вал. За это отвечает упорный подшипник на ведущем валу, в который входит вторичный вал. При этом шестерни ведомого вала могут свободно вращаться и не имеют жесткой фиксации с валом. Шестерни вторичного вала находятся в постоянном зацеплении с шестернями промежуточного вала. Следовательно, в нейтральном положении КПП крутящий момент от первичного вала передается на промежуточный и далее на шестерни вторичного вала. Но поскольку они свободно вращаются на валу, автомобиль не двигается.

Между шестернями вторичного вала находятся синхронизаторы, работа которых заключается в выравнивании угловых скоростей шестерен вторичного вала с угловой скоростью самого вала за счет сил трения.

Синхронизаторы жестко закреплены на вале и за счет шлицевого соединения могут двигаться по нему в осевом направлении.

В отличие от двухвальной КПП, механизм переключения в трехвальной трансмиссии располагается на корпусе коробки и состоит из рычага управления и штоков с вилками. Механизм также оснащен блокирующим устройством для предотвращения одновременного включения двух передач.

Он может также иметь и дистанционное управление. При этом дистанционный механизм переключения обеспечивает кулиса или шарнирные тросы.

Принцип включения передач в трехвальной КПП аналогичен принципу работы двухвальной трансмиссии.

Для чего нужны синхронизаторы КПП

Механическая КПП изменяет крутящий момент, поступающий от ДВС к колесам автомобиля, для чего используются различные шестеренки, располагающиеся внутри коробки. Устройство такого механизма, а также как все это выглядит, помогает понять приведенный ниже рисунок: Принцип работы такой КПП достаточно прост – при изменении положения ручки переключения передач меняются шестеренки, находящиеся в зацеплении, а для каждой пары таких шестеренок характерно свое передаточное отношение. Его изменение приводит к изменению величины передаваемого на колеса момента. Таким образом, работает любая МКПП, в том числе и на ВАЗ 2109.

Однако при этом возникает интересный момент – шестерни, которые должны войти в зацепление, имеют разные угловые скорости, а просто так совместить их достаточно сложно, при этом возрастает вероятность разрушения шестеренок и других элементов коробки.

Вот для решения такой проблемы и предназначен синхронизатор коробки передач. Водители со стажем помнят, что раньше, до того, как в конструкции КПП стали применяться синхронизаторы, при переключении скоростей приходилось использовать специальные приемы. Переключение с низшей на высшую передачу, проводилось при помощи двойного выжима. Сначала выжималось сцепление, КПП переводилась на нейтральную передачу, после чего сцепление отпускалось.

Затем сцепление снова выжималось, и водитель включал передачу. Выдержка на нейтралке позволяла уравнять скорости шестерен, а также избежать скрежета при переключении передач. При переключении с высшей на низшую передачу использовался двойной выжим, да еще и с перегазовкой. При этом выжималось сцепление, КПП переводилась на нейтралку, сцепление отпускалось, слегка нажималась педаль газа, что приводило к выравниванию угловых скоростей шестеренок, а после этого опять отжималось сцепление, после чего включалась передача.

Как видно из приведенного описания действий водителя, такое переключение достаточно утомительно и занимает длительное время. Вот синхронизатор и позволил значительно упростить всю это процедуру.

Классификация синхронизаторов

Синхронизаторы классифицируются: по принципу действия – на простые и инерционные; по конструктивному исполнению – на конусные и дисковые; по принципу обслуживания передач – на индивидуальные и центральные.

Простые синхронизаторы.Они наименее сложны по конструк­ции и допускают включение передачи еще до того, как произошла полная синхронизация угловых скоростей. Простые синхрониза­торы устанавливаются, как правило, на низших передачах – чаще всего на второй. На первой передаче и заднем ходу синхро­низаторы не ставятся, так как на этих режимах машина работает очень редко, да и включаются они в основном при останове ма­шины. Применение простого синхронизатора на низших переда­чах вызвано еще и тем, что именно на этих передачах реализуются большие передаточные числа. При этом приведенные к фрик­ционным конусам синхронизатора инерционный момент, а также крутящий момент от главного фрикциона в случае его неполного выключения достигают относительно больших величин. Эти мо­менты препятствуют выравниванию угловых скоростей включае­мых деталей и тем самым значительно удлиняют процесс переклю­чения передач. В этих условиях простой синхронизатор позволяет включить передачу с неполным выравниванием. Переключение становится непродолжительным, но сопровождается появлением ударных нагрузок.

Инерционные синхронизаторы.В отличие от простого инер­ционный синхронизатор имеет специальное блокирующее устрой­ство, не позволяющее включить передачу до полного выравнива­ния угловых скоростей шестерни и вала. Инерционные синхро­низаторы устанавливаются на всех высших передачах.

Конусные и дисковые синхронизаторы.Они отличаются друг от друга исполнением фрикционного элемента. Широкое распро­странение получили конусные синхронизаторы с одной парой трения. Иногда используются многоконусные синхронизаторы, в которых синхронизирующий момент возрастает, однако их кон­струкция становится более сложной.

Дисковые синхронизаторы выполняются, как правило, много­дисковыми. Увеличение поверхностей трения используется как один из способов повышения эффективности синхронизаторов. Однако, как показывают эксперименты, синхронизирующий мо­мент не возрастает прямо пропорционально числу применяемых дисков. По мере удаления дисков от нажимных деталей их мо­мент трения падает. Неравномерность распределения давления приводит к повышенному нагреву и износу наиболее нагружен­ных дисков.

Рис. 106. Конструкция конус­ного индивидуального синхро­низатора: 1

– зубчатая муфта;2 – корпус синхронизатора;3 – пружинный фиксатор;4 – палец муфты

Эффективность синхронизаторов более рационально повышать не увеличением числа поверхности трения, а оптимальным подбором фрикцион­ных материалов, созданием благоприятных условий работы (осо­бенно хорошей организацией смазки) и применением следящего сервопри­вода. В последнем случае при малых усилиях со стороны водителя можно получить значительный синхронизи­рующий момент за счет увеличения давления на поверхностях трения.

Индивидуальный и центральный синхронизаторы.Индивидуальный служит для включения только одной передачи, центральный используется для включения нескольких передач. Первый получил повсеместное рас­пространение на транспортной тех­нике благодаря своей простоте и надежности в работе. Второй более сложен, дорогой и имеет значитель­ные габариты. Он используется в ко­робках, где включение передачи со­провождается блокированием не­скольких муфт (например, в короб­ках с разрезными валами), а также внекоторых простых коробках пере­дач с автоматическим и полуавтома­тическим приводами управления.

В отечественных гусеничных ма­шинах большое распространение по­лучили простые и инерционные инди­видуальные конусные синхрониза­торы. Один из них показан на рис. 106, а.

Он применяется для включения второй (палец4 передви­гается влево) и третьей (палец4 передвигается вправо) передач. При включении второй передачи синхронизатор работает как простой, при включении третьей – как инерционный. Блокирующее ус­тройство у последнего выполнено в виде фигурного выреза (рис. 106,б) на корпусе2 с размещенным в нем пальцем зуб­чатой муфты4. Пока не произошло выравнивания угловых ско­ростей шестерни и вала, сила от момента трения, возникающего в буксующих конусах, прижимает палец к скосу фигурного вы­реза и не позволяют ему переместиться в крайнее положение. Когда же выравнивание закончится, момент трения резко упадет и усилие водителя становится достаточным для того, чтобы от­жать корпус и переместить палец в положение, соответствующее включенной передаче.

Для чего нужен синхронизатор коробки передач

Для чего нужен синхронизатор коробки передач Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни.

Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей.

Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации.

Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

Состоит из следующих элементов: 1.Блокирующее кольцо 2.Ступица 3.Сухарь 4.Кольцевая пружина 5.Фрикционный конус шестерни 6.Шестерня 7.Блокирующее кольцо 8.Муфта синхронизатора 9.Сухарь

10.Шестерня

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный.

Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца.

Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

Работа синхронизатора

Схема работы синхронизатора В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни.

На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания).

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выравнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Возможные неисправности КПП Камаза и способы их устранения

Износ механизмов — самая распространённая неисправность в КПП автомобиля Камаз. Как правило, чаще страдают подшипники и шестерни, так как постоянно находятся под нагрузкой, в движении и трутся. Ремонт в данном случае подразумевает замену этих деталей.

https://youtube.com/watch?v=jZGOcl7Q1YI

На примере коробки 152 рассмотрим, как ведёт себя проблемная коробка:

• увеличиваются шум и стуки;
• самопроизвольно вылетают передачи;
• механизм сложно включается;
• скорость блокируется в одном положении.

Появился шум

Как правило, при выжиме муфты гул пропадает. Обычно такое происходит при изношенном подшипнике основного вала. Шумит коробка практически на всех передачах, реже — на пятой. Со временем шум усиливается.

Причиной воя может стать не только КПП, но и сцепление. Поэтому после снятия коробки, перед её разборкой, желательно проверить устройство. Надо завести двигатель. Если слышно металлическое бряцанье, это либо пружины диска корзины износились, либо другая неисправность сцепления.

Не включается задняя и первая

Тяжелое включение задней и первой передачи может свидетельствовать о ведении сцепления. Другими словами, изнашивается диск, ухудшается регулировка и функционирование привода. Что касается проблем в самой коробке, то возможен износ синхронизаторов — для передней передачи. Ещё одна причина — отсутствие масла в коробке.

Выключаются (вылетают) передачи

Данная неисправность связана с механизмом переключения скоростей. Возможно, что изношены вкладыши вилок, ослаблены их фиксаторы. Нередко такое происходит при затяжной езде в горку. Машина, как правило, должна быть гружённой, и приходится включать пониженные передачи — первую или вторую. Причина, скорее всего, в изношенных синхронизаторах. Возможно, что венцы поистёрлись на зубцах, поэтому скорости и выбивает.

Своевременно меняйте трансмиссионное масло, периодически следите за работой сцепления, меньше нагружайте автомобиль! Тогда Камаз не будет бояться никаких дорог.

Преимущества МКПП

Основные плюсы коробок с ручным переключением:

• Низкая стоимость узла, обеспечивающая уменьшение цены автомобиля.
• Из-за отсутствия дополнительного оборудования вес механической трансмиссии ниже, чем у автомата.
• Низкие потери при передаче.
• Не требует дополнительного охлаждения. Существуют автомобили с механической коробкой, оборудованные небольшим радиатором для охлаждения масла.
• Пониженный расход топлива и улучшенная динамика. Эти преимущества утрачены механическими коробками после появления многоступенчатых автоматических трансмиссий с двумя сцеплениями. Микропроцессорное управление таких коробок позволяет выбирать оптимальные обороты двигателя, что приводит к улучшению топливной экономичности.
• Простота устройства механической коробки передач. Даже в самых современных МКПП имеется немного электронных компонентов.
• Надежность в эксплуатации.
• Для работы трансмиссии не требуются специальные жидкости. Достаточно регулярно менять масло на рекомендованное производителем.
• Возможность самостоятельного выбора передачи для конкретных дорожных условий. Преимущество сошло на нет после начала производства автоматических коробок с возможностью ручного переключения.
• Автомобиль с механикой можно буксировать на большое расстояние, а также запускать двигатель «с толкача».
• Возможно использование двигателя в качестве дополнительного тормоза при стоянке.

Устройство МКПП

Механическая трансмиссия состоит из корзины сцепления и собственно из самой коробки.

В силовой агрегат входят:

• картер (корпус);
• первичный, вторичный и промежуточные валы;
• устройство выбора ступеней;
• ведомые и ведущие наборы шестеренок;
• синхронизаторы;
• подшипники, муфты и сальники.

Все эти компоненты находятся в корпусе и взаимодействуя друг с другом передают вращательный момент.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Если утрировать — сцепление отключает крутящий момент, при этом и мотор, и колеса машины крутятся в холостую.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с мотором машины, второй — с колесами транспорта. Передача вращательного момента осуществляется через первичный вал трансмиссии.
