Подогрев лобового стекла: лобовое стекло с подогревом своими руками

Типы систем подогрева лобового стекла — какую выбрать

Немного теории

Технология изготовления лобовых стёкол с обогревом отличается от таковой для задних стекол. Существует несколько способов обогрева. Некоторые из них обеспечивают полный прогрев лобового стекла, а другие — лишь его части. Все способы подробно расписаны ниже.

Интегрированные системы для обогрева всей поверхности стекла

Здесь существует два способа:

1. При изготовлении в триплекс впаивают тонкую, едва заметную глазу нить. Такой способ требует немалых затрат, поскольку повышение стоимости триплекса с электрообогревом является серьёзным недостатком, из-за которого многие производители отказались от производства таких стёкол. Здесь же появляется еще один существенный минус. Сетка обогревателя может создавать блики на солнце или на ярком искусственном освещении. Дискомфорт для водителя при появлении таких бликов обеспечен. Несмотря на тонкость нитей, они могут дезориентировать водителя при появлении встречного транспортного средства со включенным дальним или даже ближним светом фар. Однако, производители со временем нашли выход из положения: было разработано специальное деполяризующее покрытие. Самостоятельно изготовить такое покрытие возможности нет.
2. Лобовое стекло автомобиля состоит из трёх слоёв: из внутреннего слоя стекла, наружного слоя стекла и полимерной пленки между ними. Для обеспечения прогревания необходимо согреть именно наружный слой. Второй способ подразумевает нанесение металлизированного слоя между той поверхностью наружного слоя стекла, которая обращена внутрь, и слоем полимерной пленки. Этот металлизированный слой является нагревательным элементом, тепло от которого передаётся по всему периметру стекла. Разъемы для подключения данной системы находятся сверху и снизу лобового стекла автомобиля.

Частичный прогрев зоны покоя стеклоочистителей

Здесь также существуют два способа.

Первый способ обогрева лобового стекла заключается в том, что нижняя часть стекла снаряжается нагревательными элементами. Но этот способ не обеспечивает прогрев стекла по всему его периметру. Он прогревает лишь зону дворников

Но, поскольку эта зона считается самой важной для обзора, многие водители предпочитают этот способ.
Еще один нетривиальный способ заключается в оснащении нагревательными элементами самих дворников. Если соблюдать условия эксплуатации, то этот способ будет самым безопасным

При таком способе необходим предварительный прогрев стекла, а затем — включение нагревательной системы. Но это не подходит при особо сильных морозах, так как стекло может потрескаться.

Подогрев форсунок стеклоомывателя

Такие форсунки, как правило, универсальны и могут устанавливаться на самые различные автомобили. Изготовить их можно самостоятельно, но всё же рекомендуется приобретать их в магазинах. Наиболее надежные форсунки вы можете приобрести у предприятий-партнёров изготовителей автомобилей. Они предназначены для предотвращения замерзания омывающей жидкости при низких температурах и предупреждения выхода из строя систем стеклоомывателя.

Также плюсом использования таких форсунок является подогрев жидкости стеклоомывателя. А тёплый раствор, как известно, лучше способствует очищению предметов. Тёплая вода быстрее устраняет образовавшуюся наледь, а эластичность резиновых щеток очистителя значительно повышается.

Но подогрев форсунок не даёт стопроцентной гарантии эффективности из-за некоторых факторов. Самым значимым из них является качество жидкости в стеклоомывателе. При низком качестве такая жидкость будет кристаллизоваться при температуре гораздо более высокой, чем установленная производителем. Температура форсунок при движении в морозную погоду сильно уменьшается, из-за встречного потока холодного воздуха.

Некоторые ингредиенты, способствующие предотвращению кристаллизации, имеют очень низкие массы и поэтому быстро испаряются. Особенно часто это происходит при выключении двигателя, когда прекращается подача жидкости, и она стекает обратно. «Незамерзайка» в таких случаях может замёрзнуть даже при нулевой температуре.

Подогрев дворников

Подогрев дворников необходим для предотвращения пристывания щёток к стеклу во время морозов. Среди очевидных плюсов также можно отметить увеличение срока эксплуатации дворников и исключение моментального замерзания жидкости при движении на большой скорости в мороз. Устройство подогрева можно как купить в специализированном магазине, так и собрать самому. Но рекомендуется всё же приобретать готовые устройства. Среди минусов подогрева дворников стоит отметить относительно высокую стоимость.

Самостоятельная сборка

Реализовать функцию обогрева лобового стекла собственными силами автовладелец может без больших трат, что является главным преимуществом этого варианта. Можно выбрать самый простой тип системы – установить элементы на сами дворники или на стекло в этой зоне, оснастить обычным подключением к сети. Более сложный обогрев – нити по всей площади стекла и его периметру. Такой можно дополнить регулятором мощности, чтобы снизить риск появления трещин. Альтернативный вариант – монтаж готового стекла со встроенной системой обогрева, редко выполняется вне специальных мастерских.

Для первых двух типов обогрева демонтировать заводское стекло не нужно, что снижает риски.

Главный элемент всей системы – нагреватели. Это может быть цельная сетка с металлическими точками на клеевой основе или сами металлические нити. Второй вариант удобнее, поскольку оставляет лучший обзор водителю, позволяет смонтировать строго в заданную зону лобового стекла. Также потребуются провода для подключения и переключатели. Специалисты советуют собирать стационарные версии, например, с выводом на обычную кнопку, а не для подключения в разъем прикуривателя. Это более безопасно с точки зрения электрики авто. Дополнительно можно использовать:

• реле;
• регулятор мощности;
• контроллеры;
• датчик температуры.

Владельцу” потребуется паяльник небольшой мощности, чтобы установить элементы, изолирующая лента и кнопка. Первый этап – подготовка стекла. Его нужно внимательно осмотреть на предмет наличия трещин и глубоких сколов. После очистить от пыли и жира с помощью спиртсодержащих веществ. Это обеспечит лучшее сцепление элементов с поверхностью. Металлические нити или готовые полосы приклеить к стеклу, избегая заломов, загибов и деформаций. Второй этап – электропроводку подключить к штатному питанию авто через блок управления. Блок лучше располагать под капотом, а не внутри панели в салоне. В этом случае удобнее будет проводить ремонт, если обогрев выйдет из строя.

Размещать нагревательные элементы лучше в стандартных положениях: около форсунок омывателя, под дворниками и по периметру. Здесь они не помешают обзору, но исключат обледенение основных функциональных узлов. Дополнительно можно установить кнопку полного отключения от питания в салоне. Для этого необходимо вывести контакт на приборную панель и смонтировать обычный переключатель на два положения. Таким образом, можно будет отключить элемент летом полностью.

Системы обогрева лобового стекла – полезная опция, которая необходима в суровом климате с холодной и снежной зимой. Но и летом, осеню, она необходима, особенно если стекла сильно потеют, а печка и кондиционер не справляются с обдувом. Сэкономить и не переплачивать салону за дополнительную комплектацию вполне реально: собрать самому обогрев стекла и правильно его закрепить сможет каждый, кто умеет соединять провода и клеить пленку на стекло.

В любое время года водителю необходима исправно работающая машина. И порой некоторые детали считаются не такими важными, а по закону подлости именно они понадобятся в трудную минуту. Одной из неприятностей, которые могут случиться с водителем на дороге, является повреждение системы обогрева заднего стекла. Как зимой в период холодов, так и летом в дождливую погоду, эта функция авто должна выполняться в полном объеме. В противном же случае в салон попадет влажность, и видимость снижается до предела, как следствие, водитель вынужден осуществить ремонт обогревателя заднего стекла автомобиля.

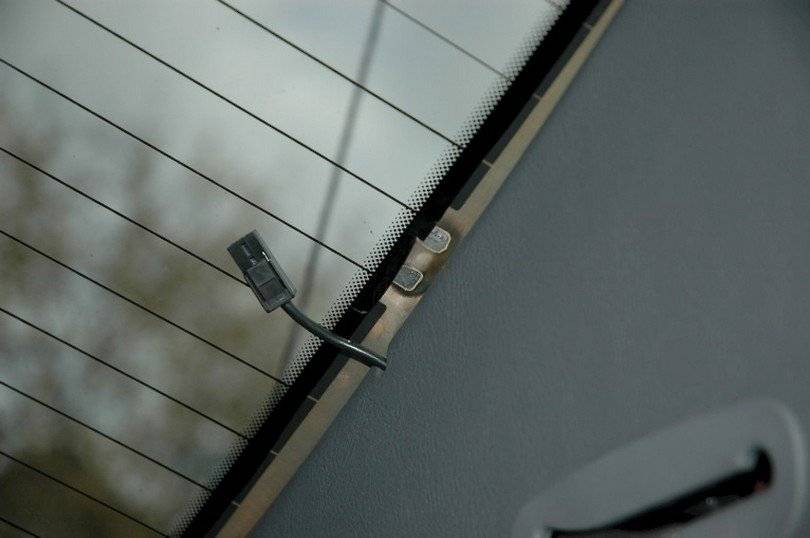

Ремонт обогрева заднего стекла

Принцип работы подогревов

Вообще как я описал сверху, есть всего два типа:

Первый. Это полностью обогрев всей поверхности лобового или заднего полотна. Кстати выполнены они по разным технологиям. Лобовое делают специальным способом, ни для кого не секрет что оно состоит из двух половин, между ними находится специальный клеящий состав (нужный для прочности и для того чтобы при повреждении, осколки не полетели в салон). Туда же помещают и специальные тонкие нити (обычно сделанные из нихрома или других тугоплавких металлов), они настолько малого размера, что разглядеть их сложно, если только присматриваться. Делается это для того, чтобы они не перекрывали зону осмотра для водителя.

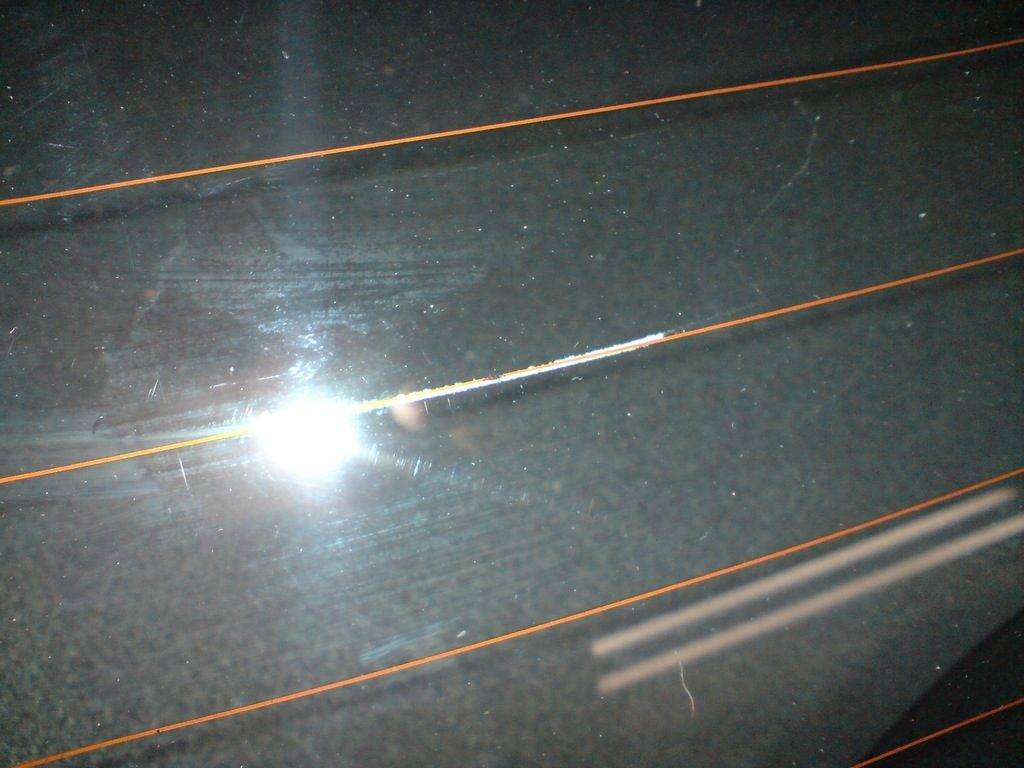

Заднее стекло обогревается по-другому. Тут есть специальные нити, которые нанесены сверху, что-то типа краски, их не прячут внутри и не делают прозрачными, потому как сзади это не совсем нужно. Они просто находятся на равном расстоянии, что достаточно для обзора

Второй. Это обогрев зоны дворников. Здесь все еще проще, прогревается не все полотно, а именно зона под стеклоочистителями. Там стоят плоские нагревательные элементы, обычно они находятся в черной зоне лобового стекла

И тот и другой тип питаются от бортовой сети, разогревая нужный участок.

Как работает классический обогрев

Автомобильные стекла двухслойные: между слоями расположена клейкая субстанция, похожая на пленку. Такое решение позволяет предотвратить «разбрызгивание» мелких осколков после удара. Даже при самом сильном и резком механическом воздействии автостекло только растрескивается на тысячи частей, будто мнётся.

В стеклах с подогревом на промежуточном слое установлены тончайшие провода. Подогрев происходит за счет электрического тока, который, проходя по проводам, нагревает их, в результате чего замерзшее стекло оттаивает.

На заметку!

Обогрев стекол автомобиля установлен не на всех моделях — на этот момент надо обратить внимание при выборе машины

Hyundai Elantra HD › Бортжурнал › Подключение обогрева лобового стекла в деталях и подробностях

Так случилось, что новое лобовое стекло, которое я поставил в том году, оказалось с нагревателями зоны парковки дворников, естественно я не смог пройти мимо такой возможности апгрейда машинки, решил заняться подключением этой опции.

Замечу, что это не просто блаж или пустая трата времени, все владельцы Элантр знают о неприятной особенности машины в снежную погоду собирать снег в нижней не обдуваемой обогревом части ветрового стекла и налипать на дворники, мешая их работе.

Можно, конечно, приподнять дворники в обдуваемую зону, но проблему это в полном объёме не решит, а вот имея обогрев этой части стекла, становиться значительно проще и с работой дворников, и с очисткой самой нижней части стекла от снега и льда.

Так как я не нашёл на просторах интернета ни одной Элантры с подключенным обогревом зоны парковки дворников, пришлось использовать имеющуюся информацию о других моделях авто, подключил логику, здравый смысл и пытливый ум, занялся этой идеей.

По слухам, обогрев лобового стекла может привести к повреждению оного, правда так и не нашёл ни одного владельца, пострадавшего от этой опции, так что если такое случиться со мной, можете смело тыкать пальцем с многозначительной фразой: «Ну я же предупреждал!» )))

Выбор пал на РОСТ, при малых размерах, он обладает достаточной мощностью (до 300 Вт.) для регулировки нагревателя. Алгоритм работы регулятора обогрева стекла (РОСТ): В начале работы мощность обогревателя плавно, без резкого скачка, поднимается до 100%, по истечении 20 мин мощность понижается до 20% и через 3 часа обогреватель отключается, по необходимости можно перезапустить цикл, выключив и включив обогрев. Кому нужен данный регулятор — обращайтесь, подскажу где купить в Москве по заводской цене. Далее были закуплены провода в нужном количестве, стандартное реле с колодкой, 2 блока с предохранителем, кнопка с подсветкой (временное решение на тот момент).

READ Как подключить безлимитный интернет на теле2 для модема

Схема подключения состоит из двух частей, это коммутация в моторном отсеке и подключение кнопки и индикации в торпедо машины.

Первый вариант схемы предполагал подключение через через стандартное реле 30 А, причём реле, регулятор РОСТ и предохранители должны были располагаться в моторном отсеке, питание шло на прямую с аккумулятора и два провода должны были идти в салон, один провод — включение реле от кнопки, второй провод — подключение индикации работы РОСТ (подсветка в кнопке). Я даже собрал стенд, что бы проверить работу РОСТ, в качестве нагрузки использовал лампу H55, источник электричества — компьютерный блок питания. В целом характеристики РОСТ похожи на правду, замеры тока показали при 100% работе — отдача около 90%, ну а 20% в соответствующем режиме нагрузки — так и есть.

Покупка кнопки в штатное место дала повод внести в схему значительные изменение, а именно: с подачи уважаемого Edward-80 в его статье о подключении ПТФ, я купил реле от задних ПТФ отечественных авто серии 22.3777 — аналог реле 23.3777 за 200 руб. и колодку к нему за 30 руб.

Схема значительно изменилась, теперь все детали размещались под торпедо, в салон из капота шёл только один провод питания «плюс», «минус» же остался подключен в подкапотном пространстве. Эта схема сейчас у меня реализована и работает:

Детали схемы.

Под капотом:Е1- Обогреватель зоны парковки дворников В торпедо:Е2- Кнопка без фиксатора (использую кнопку от задних ПТФ, полный аналог кнопки ESP в соответствующей заглушке блока кнопок), подсветка ILL+ и ILL- подключил от кнопки ЗПТФ с помощью колодок напрямую к проводам. Е3- Реле, от ЗПТФ типа 22.3777, 23.3777 или другое аналогичное реле от отечественного автопрома с колодкой разъёма, продаётся в автомагазинах, что это такое, читаем : Е4- Колодка автомобильного предохранителя, любая из автомагазина и соответствующий предохранитель 7,5-15А Е5- Регулятор обогрева стекла (РОСт), покупное устройство, но если нет в наличии, то можно соединить на прямую без этой детали, так же можно использовать другой регулятор в этом месте схемы, с нужными характеристиками. Е6- I/P-B — разъём находится на панеле предохранителей в салоне, см. ниже на фото, пин номер 7, это питание розетки 12 в., я подпаялся к проводу Источник

Почему обдув лобового стекла работает некорректно или не работает совсем?

Одной из самых безобидных причин некачественного обдува лобового стекла чаще всего выступает нижняя крышка кожуха вентилятора, а, точнее, ее неплотное прилегание.

Вы сможете довольно быстро диагностировать причину по характерным ощущениям — часть теплого воздушного потока будет выходить Вам на ноги. Проблема решается установкой обычной защелки, подойдет даже та, которая используется в мебельном производстве. Правда, для ее установки придется немного поработать руками.

Любая деталь автомобиля требуется тщательного обслуживания. В том числе, и салонный фильтр. Если Вы не меняли его долгое время, то, в итоге, это приведет к тому, что попадающий, через решетку обдува лобового стекла, с улицы воздух будет влажным, и, к тому же, загрязненным. Он не только не поможет в том, чтобы сделать Ваше лобовое стекло более пригодным для обзора, но, даже, наоборот.

Если авто, непосредственно перед поломкой системы, подвергалось другому ремонту, то стоит проверить, правильно ли установили, при сборке, вентилятор обдува лобового стекла. Вполне возможно, что было задано неверное положение, и воздух, наоборот, выдувается из салона.

Нередко, особенно владельцы недавно купленных машин, сбоем в работе считают включение кондиционера при обдуве лобового стекла. Тем не менее, это не так. Такая функция является либо штатной, либо модификацией от предыдущего владельца, ее смысл заключается в том, что кондиционер,при обдуве лобового стекла, сушит влажный воздух с улицы, во-первых, это помогает избежать оседания слоя влаги на лобовом, во-вторых, такой воздух, печка, впоследствии, нагревает гораздо более эффективно.

Если ничего из вышеперечисленного не помогло, то потребуется разобрать весь механизм регулировки. Схему без труда можно найти в интернете

В первую очередь, обратите внимание на трос, чаще всего, причина кроется в том, что он растянут. Весь ремонт обдува лобового стекла, в данном случае, будет заключаться в ручном доводе рычага

Засориться может не только фильтр, но и, непосредственно, сама система обдува, особенно, если она используется нечасто. В довольно редких случаях пыль может даже закоксоваться, что приведет к практически полной невозможности работы нужной функции.

Также, стоит упомянуть еще одну неполадку, которая свойственна только российским автомобилям.

У них возможно смещение пластин направляющих модуля проветривания автомобиля. Как следствие — воздух распределяется неравномерно или вовсе не попадает на некоторые части стекла, что, кстати, является одним из характерных признаков именно этой проблемы. Иногда, хоть и не всегда, проблему можно будет решить самостоятельно, добравшись до этого самого модуля и поправив, с предварительной чисткой, положение пластиковых деталей.

Полоски обогреватели

Однако, если положить руку на сердце – то не на все автомобили бывают такие «лобовухи», на некоторые не найти, даже китайские, например я сколько не искал (на свой Chevrolet AVEO) так и не нашел! Поэтому нужно довольствоваться малым.

Под малым я имею в виду обогрев зоны дворников, если взять его достаточно мощный, то он способствует быстрому оттаиванию всего стела. Так как же это реализовать?

Давно уже на рынке существуют клеящиеся полоски, зачастую они прозрачные, а зачастую нет. Просто приклеиваем их снизу около панели, проводку прячем под пластик, и опять же подключаем к заднему обогреву.

Таким образом — нижняя часть, которая всегда во льду (снегу), будет быстро оттаивать, а затем остальное полотно будет «добить» печка автомобиля. Лично я сам много раз видел такую конструкцию, работает очень эффективно. Также отрадно, что выпускают и наши Российские производители, полоска берет не очень большую мощность – примерно 14 – 20 Вт, зависит от толщины и длины. Установить можно своими руками, тут сложного ничего нет, просто приклеиваем в нужной зоне, и подключаем.

Стоимость полоски длиной в 350 мм и толщиной в 50 мм – 450 рублей, если длина 550, цена – 600 рублей. Ссылки давать на контору не буду, однако наш отечественный производитель носит аббревиатуру «НЩС». Просто набиваем в поиске – «подогрев зоны дворников НЩС», выйдут десятки сайтов, где сможете заказать.

Сделать подогрев лобового стекла можно примерно так:

Лобовое стекло с подогревом

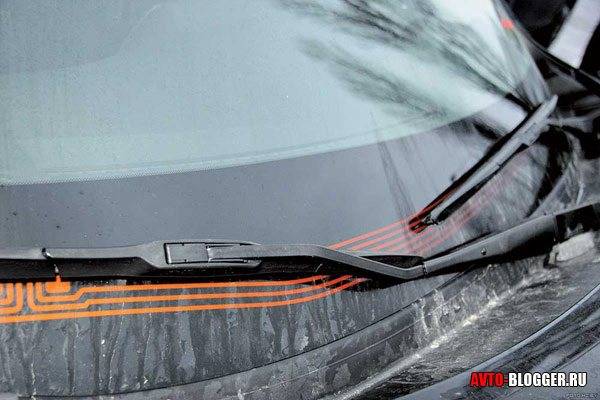

Как видите, нити подогрева лобового стекла расположены в зоне стоянки стеклоочистителей. Такое их расположение будет прогревать линии контакта рабочих кромок щёток со стеклом, что предотвратит отрывание резинки от основы, если Вы нечаянно заденете рычаг выключателя «дворников», пока авто не прогрето. Иногда и датчик дождя срабатывает некстати – когда «дворники» ещё не оттаяли – так бывает весной при «околонулевой» температуре воздуха. Провести провода питания будет несложно, если заранее наметить точки их подключения к нитям, вернее, места расположения этих точек. Для того, чтобы лишние провода не оскорбляли Ваши эстетические чувства, спрячьте их под накладками передних стоек – последние легко снимаются. Если Вы купили только ленты с нитями нагрева, не забудьте «врезать» в положительный провод питания сменный предохранитель в корпусе. Если нет информации о мощности нитей, поставьте для начала предохранитель на 10 ампер, при необходимости заменив его впоследствии 15-ти амперным. Желательно также продумать схему подключения к штатной проводке – запитанный от прикуривателя подогрев на многих авто будет работать и при выключенном зажигании, что нежелательно – лучше подстраховаться и сделать возможной работу подогрева лишь тогда, когда зажигание включено.

Щетки дворника с подогревом

Еще один способ обогрева лобового стекла заключается в установке щеток дворника со встроенными в них нагревательными элементами. Такие дворники нельзя включать при температуре ниже минус 15 градусов, в противном случае стекло потрескается. Установка щеток своими руками трудностей не вызывает, ведь там стандартные крепления-защелки. Единственная трудность с подведением проводов к дворникам. В большинстве случаев никакие провода не выдерживают больше 18 месяцев. Из-за движения дворников металлическая жила в них переламывается. Схема подключения к аккумулятору такая же, как для стекла со встроенным подогревом. Как и описанный выше подогрев, этот способ подходит лишь для небольшого мороза и слабого оледенения стекла. При сильном морозе или обледенении теплые дворники бесполезны.

Использование предпускового подогревателя

Это второй по эффективности метод, не имеющий ограничений по температуре воздуха или степени обледенения стекла. Единственный недостаток в том, что для него требуется плавно, в течение 3–5 минут увеличивать температуру подаваемого воздуха. Очевидный плюс этого метода – увеличение температуры воздуха внутри салона и легкий пуск мотора в любой мороз. Для реализации этого способа вам потребуются только электрический, бензиновый или дизельный предпусковой подогреватель, шланги и хомуты. Ведь электрическая часть таких устройств не связана с проводкой автомобиля. Стоимость подогревателей, которые работают от розетки 220 вольт, составляет 1–6 тысяч рублей. Стоимость автономных бензиновых и дизельных подогревателей не слишком плохого качества начинается от 20 тысяч рублей. Подгреватель включают в разрыв нижнего или верхнего шланга малого круга охлаждения, обеспечив движение антифриза в ту же сторону, что в работающем моторе. После того, как завершена установка и подключение подогревателя, необходимо проверить все соединения на утечку.

Статья в тему: Оформление и эксплуатация нерастаможенного авто

Использование тепловентилятора

Этот метод не отличается высокой эффективностью из-за малого напряжения аккумулятора. Наиболее мощные автомобильные тепловентиляторы потребляют до 25 ампер, поэтому для них необходимо использовать специальный прикуриватель или подключать напрямую к аккумулятору. При таком токе они выдают мощность около 300 ватт, поэтому для отогревания стекла потребуется около 40 минут. И не факт, что после такой нагрузки, в аккумуляторе хватит заряда, чтобы завести холодный мотор. В какой-то мере может помочь использование тепловентиляторов мощностью 1,5–2 кВт, работающих от напряжения 220 вольт. Эти тепловентиляторы необходимо устанавливать так, чтобы они не обдували впрямую лобовое или боковые стекла, иначе при сильном морозе это приведет к их растрескиванию. Не всегда есть возможность проложить в салон провод от ближайшей розетки и использовать тепловентилятор, поэтому такой метод не слишком эффективен.

Вывод

Для борьбы с наледью наиболее эффективны лобовое стекло со встроенным подогревом и предпусковой подогреватель двигателя. Оба способа обойдутся недешево и для реализации требуют многих знаний и умений. Поэтому многие автовладельцы не решаются сделать их самостоятельно и обращаются в автомастерские, что еще больше увеличивает затраты. Обогрев зоны дворников эффективен лишь в теплых регионах, где температура не опускается ниже минус 15 градусов и не бывает сильных снегопадов. Все рассказы о том, что две полоски в зоне дворников позволяют сделать эффективный обогрев стекла в любой мороз, являются лишь нечестным рекламным ходом. И нередко заканчиваются растрескиванием и заменой стекла. Поэтому не экспериментируйте, ставя под угрозу безопасность лобового стекла.

Telegram

Любое стекло с подогревом

Да, да вы не ослышались, это самый простой и эффективный путь. Дело в том, что сейчас многие компании, которые делают неоригинальные запчасти, уже давно штампуют стекла с нитями почти на любую модель, как правило, это Китайские компании.

Помимо приобретения и установки, вам нужно будет проложить проводку и сделать выключатель. Но думаю это не проблема, многие сажают на подогрев заднего стекла. То есть при включении, обогреваются сразу обе стороны передняя и задняя. Конечно, это не дешево, на рядовую иномарку класса «B» или «С», может достигать до 10000 рублей. А если ставите оригинал (такое тоже бывает – например, на комплектациях уровнем выше идут обогревы), то цена может доходить до 30000 рублей и это без учета работы и проводки электрики! Зато зима нам нипочем! Также польза и в осеннюю погоду, когда стела потеют.
