Проект “вагон”. уаз рассказал об уникальном автомобиле для минобороны
Сегодня суббота, а это значит, что Ульяновский автомобильный завод вновь подготовил для нас историю об уникальной машине.
На этот раз компания рассказала о проекте «Вагон» — этот автомобиль был разработан по требованию Главного автотранспортного управления (ГЛАВТУ) Минобороны и Минавтопрома. Ведущим конструктором «полноприводника» с кузовом вагонного типа был Александр Щербаков.
Первыми увидели свет опытные образцы УАЗ-3972 — бескапотники третьего поколения перспективного семейства.
А уже в 1990 году были построены три экземпляра военного санитарного фургона на мостах с редукторами внешнего зацепления и один «гражданский» микроавтобус на безредукторных мостах. Впрочем, в серию модель так и не пошла.
Усилия инженеров не прошли даром: наиболее прогрессивные наработки впоследствии нашли применение в новых моделях наших внедорожников.
Напомним, ранее «РГ» рассказывала о том, что выход модернизированного внедорожника УАЗ «Патриот», так называемого «Русского Прадо», состоится во второй половине 2021 года, а не в 2020 году. Автомобиль получит турбированный мотор, новую раму, независимую переднюю подвеску, новый интерьер, особенно в задней части, новую головную оптику, фонари:
Также УАЗ представил лимитированную версию «Патриота» — Antarctic Edition. Выпуск внедорожника приурочили к 200-летию открытия Антарктиды, которое отмечают в нынешнем году. Производство спецверсии «Патриота» стартует в марте: УАЗ планирует выпустить всего 200 таких автомобилей.
Стоит отметить, что в прошлом году УАЗ продал в России 38 892 машины.
Принцип работы
Система подключения полного привода довольно надежна. Но нужно всегда помнить и понимать, что кроссовер не может и не должен передвигаться вне дорог. Ему противопоказаны тяжелые дорожные условия. И если водитель все же попал в неприятную ситуацию, нужно грамотно использовать возможности полного привода.
При автоматическом режиме блок управления сам «принимает решение», когда подключить полный привод. При ручном включении полный привод работает все время, то есть муфта включения второй ведущей оси заблокирована (включена). Для защиты узлов и механизмов от больших перегрузок предусмотрено автоматическое отключение принудительной блокировки.
Минобороны россии заменит уаз китайским джипом
3 марта 2021, 06:31 — Общественная служба новостей — ОСН
УАЗ-469 и его наследники не соответствуют современным характеристикам, поэтому Министерство обороны России закупает китайские внедорожники Haval. Производство автомобиля локализовано в Тульской области, поэтому вопросов о законности использования «китайца» в российской армии снят, считает автомобильный эксперт Игорь Моржаретто.
«Внедорожник Haval очень неплохо смотрится по соотношению цены и качества. УАЗ по тому же критерию тоже хорош, но не следует забывать, что своими корнями конструкция уходит в 1940-е – 1950-е годы», – приводит слова специалиста «АиФ».
Другими словами, УАЗ уже не соответствует ни критериям расхода топлива, ни надежности, ни требованиям комфорта. Однако УАЗ не уйдет из российской армии – все же закупки Haval пока ничтожно малы и измеряются десятками.
«В то время как УАЗ закупается тысячами. Можно так сказать: УАЗ – машина для полковников, Haval – для генералов», – пояснил Моржаретто.
Общественная служба новостей сообщала, что «русский Land Cruiser» создадут на базе броневика «Стрела». Машина заменит УАЗ-469 в качестве основной командирской машины российской армии.

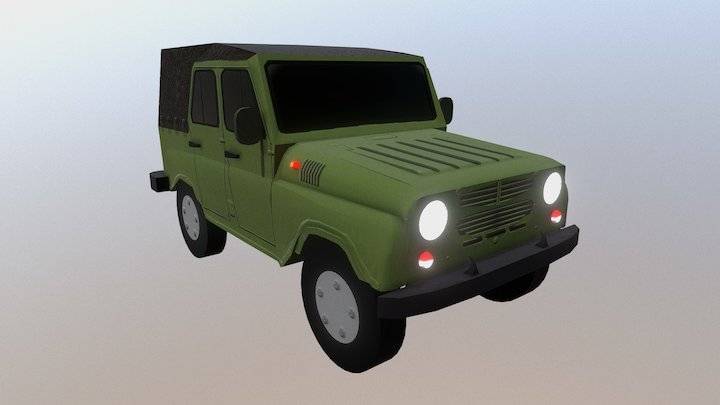

Конструкция
- Кузов открытый пятиместный, со съёмным брезентовым тентом, четырёхдверный, боковые двери со съёмными металлическими остеклёнными надставками. Задний борт («пятая дверь») — для погрузки багажа, на двух откидных сиденьях сзади могут разместиться ещё два пассажира. Дуги тента съёмные, рамка ветрового стекла откидывается на капот, что облегчает маскировку и транспортировку (например, в вертолёте).
- Кузов автомобиля смонтирован на прочной и жёсткой на кручение лонжеронной раме.
- Двигатель — рядный 4-цилиндровый 2,5-литровый двигатель УМЗ-451МИ.
- Мощность — 75 л. с.
- Топливо — бензин А-72 или А-76.
- Сцепление — сухое однодисковое.
- Коробка передач — 4-ступенчатая (с синхронизаторами на 3-й и 4-й передачах). Раздаточная коробкадвухступенчатая, жёстко крепится к КПП (промежуточный карданный вал отсутствует).
- Топливные баки — 2 по 39 л.
- Расход топлива при скорости 90 км/ч — 16 л на 100 км.
- Общее число мест — 7.
УАЗ-469 перевозит 7 пассажиров и 100 кг багажа или двух пассажиров и 600 кг. Автомобиль может буксировать прицеп массой 850 кг.
Для увеличения дорожного просвета до 300 мм были применены ведущие мосты с двойной главной передачей (удлинённый картер уменьшенного вертикального размера) и понижающими бортовыми редукторами (между полуосью и ступицей, пара цилиндрических шестерён с внутренним зацеплением; направление вращения полуоси и ступицы совпадает).
На автомобиле УАЗ-469Б устанавливались ведущие мосты с одинарной главной передачей (сконструированы на основе мостов от ГАЗ-69), бортовые редукторы отсутствовали. Дорожный просвет у «гражданского» «УАЗика» составил 220 мм. Карданные валы на УАЗ-469Б стояли несколько увеличенной длины.
Ступицы переднего моста отключаемые, что позволяло незначительно снижать расход топлива на дорогах с хорошим покрытием. Водитель торцовым трубчатым ключом откручивал защитный колпак (этот же ключ применялся для регулирования подшипников ступиц), затем шестигранником на «12» подключал-отключал соединительную муфту. На автомобили с 1990-х годов устанавливались быстроотключаемые или самоблокирующиеся муфты.
https://www.youtube.com/watch?v=-xC0E9nsAyM
В 1980 году на автомобилях поменяли наружную светотехнику. Указатели поворотов спереди и сзади получили оранжевые рассеиватели, а сбоку на капоте появились повторители указателя поворотов. В это же время в конструкцию подвески внедрили гидравлические телескопические амортизаторы вместо рычажных.
Как избежать поломки муфты
Возможно избежать или хотя бы продлить ее срок службы. Чем реже авто будет эксплуатироваться на внедорожье, тем дольше прослужит муфта. При преодолении небольших сложных участков следует включать полную блокировку. На автоматический режим не надо полагаться, в таких условиях он не является оптимальным.
Во время движения не нужно резко нажимать на газ, резко тормозить. Даже при полной блокировке такие действия негативно сказываются на сроке службы муфты. Двигаться следует на низшей передаче. Бывают ситуации, когда на городских дорогах встречаются сложные условия.
https://www.youtube.com/watch?v=qaxeiAzgGq0
Как можно чаще нужно визуально осматривать корпус муфты на предмет течи масла. Масла заливается мало, поэтому при утечке оно очень быстро вытечет и это приведет к поломке. При первых симптомах о неправильной работе муфты нужно немедленно прекратить движение.
Как устроены и работают вязкостные муфты для трансмиссий
Для начала изучим устройство вискомуфты полного привода. Этот механизм имеет форму цилиндра, конструкция которого является герметичной. Основными компонентами конструкции являются перфорированные диски плоской формы и особенная жидкость. Диски делятся на две группы, которые отличаются соединением с валами.
Вискомуфта в разрезе
Около 80% внутренней конструкции отводится для особенной силиконовой жидкости. Она выполняет роль связующего элемента между дисками. Для этой жидкости характерна высокая кинематическая вязкость. Вместе с этим она не обладает смазывающими свойствами.
Ученые создали уникальную кремнийорганическую жидкость, которая при нагреве становится менее вязкой. Силоксан при этом становится настолько густым, что у него даже появляются признаки твёрдого вещества. Это позволяет вискомуфте передавать крутящий момент при условии разной скорости вращения деталей.
Вязкостная муфта нашла широкое применение в автоматических системах, работающих по принципу полного привода. Если условия езды находятся в пределах нормы, усилие от мотора передаётся на одну ось. Через муфту подключена вторая ось, работающая в режиме свободного хода. При пробуксовке основной оси происходит блокировка вискомуфты, что вызывает распределение усилия от мотора на ведомую ось.
Когда автомобиль выезжает на ровную дорогу, жидкость возвращается в прежнее состояние, с вискомуфты снимается блокировка и вторая ось вновь работает в режиме свободного хода. Примерно так и работает вискомуфта полного привода.
Мировые рекорды
Обычный УАЗ-469 установил новый мировой рекорд по вместимости легкового автомобиля. Внутри внедорожника одновременно поместилось 32 человека, примерно столько пассажирских мест размещено в рейсовом автобусе. Общий вес пассажиров вместе с водителем составил 1900 кг.
УАЗ-469 с полной загрузкой также проехал 10 м, как этого требуют условия установления мирового рекорда. Рекорд был зарегистрирован Международным агентством рекордов и достижений, как, фото и видеоматериалы, свидетельствующие об установлении рекорда, также будут направлены во Всемирное издание «Книги рекордов Гиннесса».
Ремонт муфты включения
Как бы правильно и грамотно водитель не эксплуатировал свой авто, муфта включения полного привода все же может выйти из строя. Дилерские центры меняют муфту в сборе, так как найти запчасти очень проблематично. Самая распространенная поломка это заклинивание муфты во включенном состоянии. Происходит это чаще из-за перегрева.
При ремонте нужно разобрать механизм, осмотреть визуально на предмет износа все детали. Если детали в удовлетворительном состоянии, все тщательно промыть и продуть сжатым воздухом. Проверить подшипник на наличие люфта и шума при вращении руками. Если подшипник имеет люфт, шумит при вращении, его следует заменить. Аналог можно подобрать по размерам.
При большом пробеге авто желательно поменять сальники. Срок их службы довольно приличный, но все же не стоит рисковать. Сальники можно подобрать по размеру и маркировке. Уплотнительное кольцо крышки муфты поменять обязательно, при установке смазать и следить, чтоб не задрало края.
То же самое относится и к внутреннему сальнику, который устанавливается со стороны ГП. Перед установкой крышки залить новое масло. Собранную муфту вставить в корпус отрегулировать при этом зазор между подвижной пластиной и корпусом
Важно, чтоб при включении электромагнита, пластина не касалась корпуса муфты
Еще одна часто встречающаяся поломка — это гул во время движения. Гудит обычно подшипник муфты. При его замене следует внимательно осмотреть все детали муфты на предмет износа. Масло желательно менять при каждой разборке, чтобы исключить попадание продуктов износа в механизм.
Редко выходит из строя обмотка электромагнита. Проверить ее работу возможно прямо на авто. На контакты разъема подать напряжение 12 V, при этом должен быть слышен щелчок. А если взяться рукой за муфту, то в момент включения можно ощутить чуть заметный стук внутри муфты. Это говорит об исправности электромагнита.
Муфты включения полного привода Hyundai Tucson и KIA Sportage идентичны. Отличаются только внешним корпусом в зависимости от года выпуска автомобиля. Так же различаются каталожными номерами. При поломке подлежит замене полностью. Но при желании муфту возможно починить своими силами и с меньшими затратами. Самым актуальным вопросом при самостоятельном ремонте будет поиск запчастей.
Хороших дорог и удачи в ремонте!
Какое масло заливать в муфту полного привода
Вискомуфта полноприводного включения подобно другим механизмам в своей работе использует смазочную жидкость, в роли которой выступает специальное масло. Все производители заявляют об отсутствии необходимости менять его на протяжении всего периода эксплуатации автомобиля. Не всегда это утверждение соответствует действительному положению вещей.
Заливаем масло в муфту полного привода
О необходимости замены масла могут свидетельствовать небольшие пинки в задней части автомобиля при выжимании педали газа или совершении поворота. Такое поведение машины может говорить об испорченном состоянии масла вискомуфты.
Выполнять замену лучше на станции техобслуживания, поскольку эта работа является не самой лёгкой. Для замены необходимо выбирать масло, которое указывается в инструкции к автомобилю. Часто так оказывается, что указанную смазку невозможно найти в продаже — с этой проблемой сталкиваются многие автомобилисты. Приходится искать замену. Достойным вариантом является смазочный материал Ravenol TF0870.
Уаз-3151
Длина: 4 022 мм. Дорожный просвет: 300 мм. Двигатель: бензиновый рядный объемом 2.4 литра, карбюраторный. Мощность: 75 л.с. при 4 000 об/мин. Крутящий момент: 166 Нм при 2 000 – 2 500 об/мин.
Последние 43 года открытый УАЗ с брезентовым верхом, именуемый в народе «бобиком», является основным командирским автомобилем российской армии. На них возят офицерский состав, а также буксируют небольшие прицепы с грузами и малую артиллерию.
https://www.youtube.com/watch?v=gBy0Rs2SYVw
Изначально армейский автомобиль назывался УАЗ-469, и только после серьезной модернизации 1985 года получил индекс 3151, который сохранил по сей день. В 2021 году в Минобороны заявили о том, что к 2021-му полностью откажутся от использования УАЗ-3151 в войсках. Вероятно, преемником станет все тот же «бобик», но уже под «охотничьим» названием на языке вероятного противника.
Длина: 7 588 мм.Дорожный просвет: 400 мм.Двигатель: дизельный V8 объемом 14.9 литра.Мощность: 240 л.с. при 2 100 об/мин.Крутящий момент: 883 Нм при 1 250 – 1 450 об/минТрансмиссия: 5-ступенчатая МКПП с 2-ступенчатой «раздаткой». Постоянный полный привод на шесть колес.Расход топлива: 32 л на 100 км.Грузоподъемность: 7 тонн.На вооружении: с 1977 года.
Принципиальная конструкция этого грузовика была разработана еще в конце 50-х годов. Стране, вступившей в холодную войну, остро был необходим сверхпроходимый тяжелый автомобиль. Среднетоннажный «Урал» ЗИС-355, который тогда стоял на вооружении, этим требованиям не отвечал, и разработку начали с чистого листа. Первая модификация нового «Урала» имела индекс 375 и впервые была показана на параде 7 ноября 1960 года. Грузовик обладал фантастической проходимостью и выносливостью, но бензиновый зиловский V8 потреблял 50-70 литров топлива, что затрудняло эксплуатацию в отдаленных районах. Появившийся спустя 17 лет «Урал»-4320 отличается от предшественника наличием менее прожорливого дизельного двигателя ЯМЗ. Автомобиль выпускается по сей день на заводе в Миассе и используется для перевозки личного состава, грузов, а также в качестве шасси для орудий. Есть бронированная версия – «Урал»-4320-30 для работы в зоне боевых действий.
История
УАЗ-469 был разработан для транспортировки людей, грузов и лёгких автомобильных прицепов на всех типах дорог. Разработка автомобиля началась в 1950-х годах, в 1958 году был построен первый опытный образец под названием УАЗ-460. Автомобиль похож на американский джип — крепкий утилитарный внедорожник, но не очень удобный.
Первые УАЗ-469 сошли с конвейера Ульяновского автозавода 15 декабря 1972 года. Они пришли на сменуГАЗ-69. В качестве агрегатной базы в значительной степени использовалась хорошо знакомая механикам тех лет, известная надёжностью и конструктивным запасом прочности «Волга» ГАЗ-21.
Под индексом УАЗ-469 машина выпускалась до 1985 года, после чего в соответствии с отраслевой системой 1966 года и получила четырёхзначный номер 3151 (номер 31512 получил автомобиль УАЗ-469Б).
В августе 1974 года три совершенно стандартных (без лебёдок и противобуксовочных цепей) автомобиля УАЗ-469 во время испытательного пробега достигли ледника на горе Эльбрус на высоте 4200 метров .
В феврале 2021 года Ульяновский автомобильный завод объявил о возобновлении производства в ограниченной партии модели под названием УАЗ-469 (индекс УАЗ-315196). В конструкцию внесены изменения, повышающие комфорт (пружинная передняя подвеска, передние дисковые тормоза, гидроусилитель руля (в комплектации с металлической крышей)
, двигатель ЗМЗ-4091 112 л. с.), однако применяются и решения, использовавшиеся в оригинальной конструкции, претерпевшие изменения: разрезные мосты «Тимкен», получившие поворотные кулаки от мостов «Спайсер»; металлические бамперы, дополненные пластиковыми «клыками»; откидной борт, ранее используемый на УАЗ «Хантер Классик»).
В январе 2021 года УАЗ-469 исчез из каталога Ульяновского автозавода, исчерпав лимит в 5000 автомобилей. На его место снова вернулся УАЗ «Хантер Классик», цена которого значительно превышает цену 469-го.
Интересные факты
- В народе имеет прозвища «Козлик» и «Бобик».
- На милицейских автомобилях устанавливалась цельнометаллическая крыша, между задним рядом сидений и «кормовыми» боковыми сиденьями стояла железная решётка, задняя дверь запиралась снаружи на замок, окно в ней было зарешечено.
- В пятом томе второго издания «Детской энциклопедии» (вышел в 1965 году) на цветной вкладке к стр. 412 изображён «фаэтон УАЗ-469 типа 4×4», хотя до начала серийного производства оставалось семь лет.
- Отличить «редукторный» УАЗ-469 (УАЗ-3151) от «безредукторного» УАЗ-469Б (УАЗ-31512) можно заглянув под машину, а снаружи — на «редукторном» заднем мосту передача крутящего момента на ступицу происходит через конический «колпачок», на «безредукторном» — виден фланец полуоси.
- В каждый редуктор (а их четыре) заливается по 300 мл. трансмиссионного масла.
Военные Уазы. Стояли на консервации в Воинской части.
Цена: 120 000
Поломки
При неправильной эксплуатации муфта не справляется с возросшей нагрузкой и выходит из строя. В автоматическом режиме на обмотку электромагнита подается непостоянное напряжение. Блок управления, в зависимости от условий, подает импульсный ток. Чем больше крутящий момент требуется передать, тем более длинные импульсы тока подаются на обмотку.
При этом узел, который сжимает второй пакет фрикционов, воспринимает переменные нагрузки и так же изнашивается. Второй пакет фрикционов исполняет роль демпфера, сглаживая резкие включения муфты за счет проскальзывания фрикционных дисков. Это необходимо для более долгой службы самого редуктора ГП.
Начинают «сопливить» сальники. Так же при повышении давления пакет фрикционов управления (который включается электромагнитом) сжимается без электричества, и муфта не выключается. В прямолинейном движении авто это почти не заметно. Но когда автомобиль поворачивает, пакеты фрикционных дисков не могут справиться с возросшей нагрузкой, диски начинают проскальзывать издавая при этом звук, похожий на скрежет. Происходит интенсивный износ обоих пакетов.
При очень большом нагреве возможно межвитковое замыкание в обмотке электромагнита. Если же водитель соблюдает все правила эксплуатации, достаточно следить за сальниками, чтобы избежать утечки масла. При утечке масла муфта останется без смазки и нагреется. Результат перегрева описан выше.
