Признаки неисправности катализатора

Диагностика катализатора

Если у вас возникает вопрос, как проверить работу катализатора на авто, то мы расскажем вам об этом. Для определения поломки, автомеханиками используется некоторая методология. Итак, как проверить работоспособность катализатора? Для того, чтобы выяснить, какие конкретно соты были забиты, вам необходимо проделать следующие манипуляции:

  • Заведите двигатель. Постарайтесь достичь максимальных оборотов при его работе. Во время того, как двигатель будет достигать минимальных, средних и больших оборотов, постарайтесь резко надавить на педаль газа. Если двигатель сразу же реагирует на ваши действия, то все функционирует нормально. Если же двигатель реагирует не сразу, а через несколько секунд, либо же количество оборотов не переваливает за 5 тысяч оборотов, то вам необходимо обратиться на СТО. Скорее всего, данную деталь необходимо будет заменить.
  • Следующий способ проверки катализатора — это прикладывание руки к трубе, совершающей выхлоп. Отработанные газы двигаются импульсивно. Проделав данное действие, вы сможете почувствовать, как цилиндры по очереди выпускают отработанные газы из выхлопа. На холостом ходу поток выхлопа должен быть также импульсивный. Если же вы ощущаете ровное движение, то ваше устройство забито отходами.

Статья в тему: Как заменить тормозной цилиндр Peugeot 309

Помимо этого, вы можете скооперироваться со своим помощником, и сказать ему, чтобы он завёл двигатель, накрутил обороты двигателя, и моментально заглушил его. После того, как работа двигателя будет остановлена, вы сможете увидеть, как загрязненные газы медленно выходят из выхлопного отверстия, чтобы убедиться в своем предположении по поводу поломки.

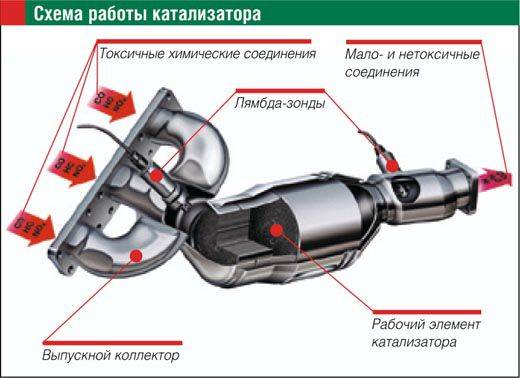

Катализатор, зачем его ставят, устройство и назначение

Катализатор является важным  узлом выхлопной системы, который предназначен для очистки выхлопных газов транспортного средства от вредных для здоровья человека и атмосферы элементов (окиси углерода, группы углеводородов, окислов азота). На многочисленные соты наносится специальное напыление, выполняющее ключевую функцию «очистки» выхлопа.

Химическая реакция выхлопных газов в процессе взаимодействия с платиноиридиевым слоем влечет за собой разогрев катализатора. В результате этого, вредные элементы, которые не успели сгореть, касаются прогретой поверхности и окончательно сгорают. При горении задействуется остаточная часть кислорода, что остается в отработанных газах после камеры сгорания. Из катализатора, при этом, выходят безвредные элементы — N2 и CO2.

Важным условием, обеспечивающим работоспособность катализатора является достижение им высоких температур. Именно поэтому устройство монтируется в непосредственной близости возле силового узла.

Впервые катализаторы были применены в семидесятые годы прошлого века, несмотря на то, что разработали устройство на двадцать лет ранее. На протяжении долгих лет использования каталитические нейтрализаторы совершенствовались и на сегодняшний день являют собой качественные устройства, которые выполнены из наиболее лучших источников сырья. Решение о внедрении данного устройства стало решающим моментом в экологии и дало возможность уменьшить отрицательное воздействие на окружающую среду.

В конструкцию катализатора входит три основных элемента — кожух (корпусная часть), блок-носитель, теплоизоляция. Основным элементом каталитического преобразователя является блок-носитель, который является основой изделия.

Конструктивно блок выполнен с керамической огнеупорной основы. В его состав входит масса разных ячеек-сот, повышающих общую зону соприкосновения с выхлопными газами транспортного средства. На соты наносится специальное вещество, которое и выполняет функцию катализатора.

Роль данных веществ выполняют популярные химические элементы:

  1. Родий — восстановительный катализатор, назначение которого — восстановление NOx и его преобразование в обычный азот.
  2. Платина и палладий — окислительные катализаторы, задача которых — ускорение процедуры окисления недогоревших углеводородов, а также их преобразование в пар, а СО (угарного газа) в простой углекислый газ.

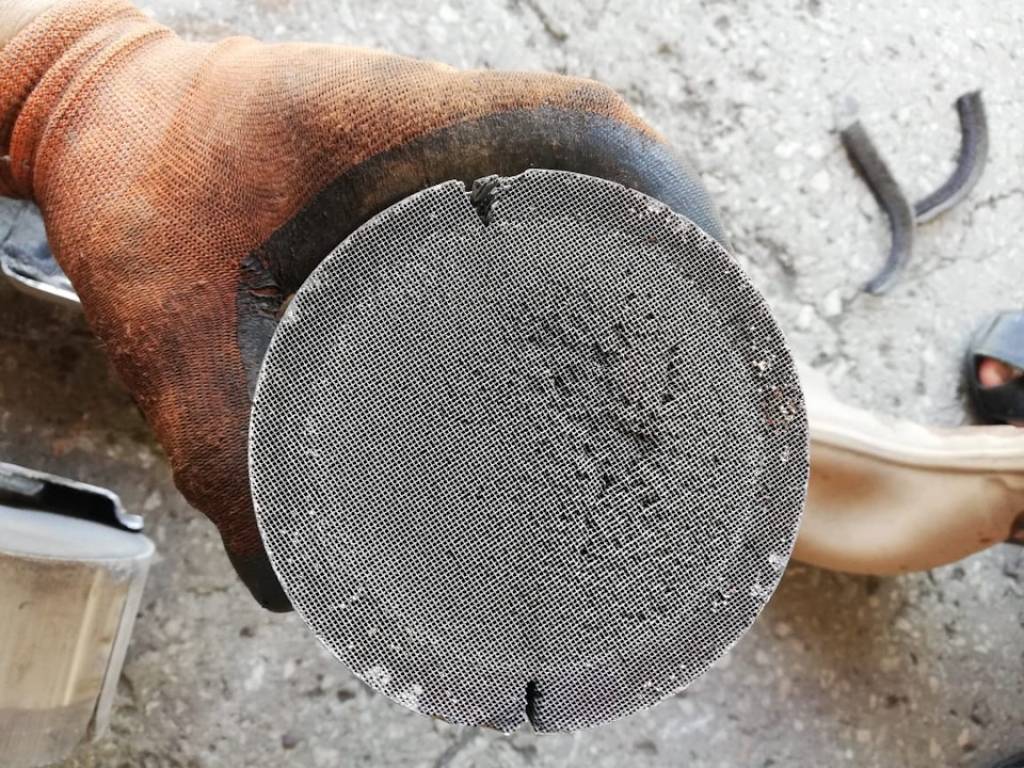

Внутренности неисправного катализатора

Такое устройство называют трехкомпонентным. Блок-носитель изделия расположен в металлическом корпусе с обязательным слоем теплоизолирующего вещества. Помимо этого, в кожухе нейтрализатора находится кислородный датчик (лямбда-зонд). Основное условие оптимальной работы катализатора — достижение температуры 300 градусов по Цельсию. Качественный прогрев дает возможность удерживать до 90 процентов вредных элементов. Также можно ускорить процедуру достижения рабочей температуры:

  1. С помощью обогащения топливной смеси.
  2. С помощью установки нейтрализатора непосредственно после коллектора выпуска.

Что делать с неисправным катализатором

Итак, если катализатор забился или его внутренности раскрошились и вылетели в трубу, для водителя есть два пути решения проблемы:

  1. Заменить новым устройством. Оригинальный катализатор стоит дорого, так как сама внутренняя структура содержит примеси дорогих металлов (платина, палладий). На некоторых моделях цена запчасти составляет до 80 000 рублей. Можно сэкономить и купить универсальный конвертер, но срок службы у него значительно меньше.
  2. Вырезать и заменить катализатор на пламегаситель. Этот способ выбирает большинство автомобилистов. Он не идеальный, имеет свои минусы, но обходится значительно дешевле. Здесь также есть несколько вариантов: можно удалить катализатор и поставить обманку или отключить в прошивке ЭБУ.

Установка обманки

Обманки бывают механические и электронные.

Механическая обманка по сути представляет собой мини-катализатор, который вкручивается вместе с кислородным датчиком. Монтируется просто, но, к сожалению, подходит не для всех автомобилей.

У такой обманки лямбда-зонда также есть свой срок службы — в среднем до 20 тыс. км. пробега.

Электронная обманка — это полноценный эмулятор сигналов датчика с микроконтроллером. Она действует либо на усреднение показаний реального «кислородника», либо на синхронизацию показаний с первым датчиком.

Установка электронного эмулятора

Электронная обманка более универсальна в том плане, что ее можно изготовить практически на любую модель авто. Правда и минусов у нее больше: не получается учесть все режимы работы двигателя, поэтому неизбежны отклонения в его работе. Ну и поскольку это электроника — неизбежны проблемы с самим эмулятором.

Подробнее про обманки лямбда-зонда читайте в нашем материале.

Чип-тюнинг и программное отключение катализатора

Чип-тюнинг или перепрошивка ЭБУ — замена заводской программы блока управления на модифицированную версию. Чтобы программно удалить катализатор, в заводской прошивке отключают контроль устройства по датчикам кислорода, корректируются топливные карты и моментные модели. отключает второй датчик кислорода и позволяет вырезать задний катализатор (банк 2), прошивка под Евро-0 отключает первый лямбда-зонд и позволяет удалить катализатор в коллекторе (банк 1).

Отключение катализатора в ЭБУ обязательный этап при удалении устройства. Это позволяет настроить двигатель на правильную работу и исключить появление ошибок навсегда. Вместо катализатора обычно устанавливают пламегаситель или стронгер. Можно дополнительно тюнинговать выпускную систему, поставив паука.

Установленный пламегаситель и новая гофра на Hyundai Tucson 2.7

Дополнительным преимуществом при чип-тюнинге станет улучшение реакции педали газа, повышение мощности и крутящего момента. Так вы достигнете сразу нескольких целей: сэкономите на замене и значительно улучшите динамику авто.

Как выполняется отключение и удаление катализатора на Kia Sorento 3.3:

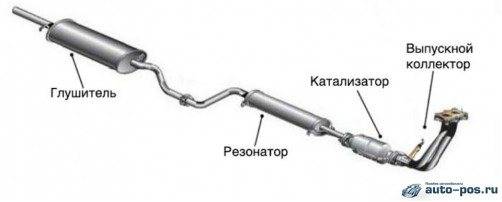

Выхлопная система и роль катализатора в ней

Многие автовладельцы желают улучшить свой автомобиль. Существует несколько направлений в тюнинге машины. Внешний тюнинг проводиться в основном по кузову, внутренний по салону, а технический улучшает показатели машины.

Технический тюнинг одно из самых сложных и дорогостоящих направлений и распространенных направлений в улучшении автомобиля. Повышение скорости разгона и увеличение лошадиных сил является самыми распространенными видами работ. Но мало кто представляет себе что данные преобразования неизбежно влекут за собой цепочку и других изменений, например необходимость преобразования выхлопной системы.

Специалисты из автосервиса «Лёха Выхлоп» занимающиеся ремонтом выхлопных систем подробно рассказали в чем заключается суть тюнинга выхлопной системы и зачем она нужна. Если у вас возникли проблемы, например, с катализатором Skoda или другой частью выхлопной системы, то вы можете получить консультацию работников сервиса по телефону, а так же пройти диагностику.

И так, основы тюнинга выхлопа заключаются в повышении эффективности выхлопных газов, но неверно полагать, что наименьшее сопротивление ведет к наивысшей эффективности. Сняв глушитель, радикально снижается сопротивление выхлопных газов, но также снижается крутящий момент двигателя, что отрицательно влияет на запуск и ускорение транспортного средства, поэтому необходимо обеспечить правильное противодавление выхлопных газов.

Выхлопные коллекторы являются самой оптимальной частью, где изменив форму, длину и соединения коллектора, можно повлиять на характеристики двигателя. Система выпуска отработанных газов играет жизненно важную роль в выбросах выхлопных газов и уровне шума автомобиля.

Складные глушители, как правило, имеют жесткие изгибы и раздробленные участки, чтобы снизить стоимость производства и компоновку. При правильной конструкции снижается шум и увеличивается крутящий момент при самых низких оборотах.

Спортивные глушители имеют более плавные изгибы для повышения эффективности выхлопной системы, и каждая система настроена под конкретный автомобиль, так что спортивные автомобили могут иметь эффективную мощность во всем диапазоне оборотов, в то время как седаны и универсалы будут уделять больше внимания производству крутящего момента.

Звук также настраивается. Турбины используют энергию выхлопных газов для выработки мощности и, таким образом, становятся сопротивлением в выхлопной системе, поэтому глушители для автомобилей с турбонаддувом имеют меньшее сопротивление по сравнению с автомобилями NA.

Обычно угол изгиба патрубков выхлопной системы довольно острый, потому что при проектировании системы особое внимание уделяется затратам, снижению шума и низкоскоростному крутящему моменту. По этому глушитель с острым углом изгиба больше поглощает шума. Выхлопные системы спортивного типа обычно ориентированы на повышение эффективности выхлопа; следовательно, угол изгиба трубы является плавным, и глушитель представляет собой прямую конструкцию, через которую труба проходит прямо внутри глушителя

Уровень шума выхлопных газов становиться более громким

Выхлопные системы спортивного типа обычно ориентированы на повышение эффективности выхлопа; следовательно, угол изгиба трубы является плавным, и глушитель представляет собой прямую конструкцию, через которую труба проходит прямо внутри глушителя. Уровень шума выхлопных газов становиться более громким.


Катализатор очищает выхлопные газы, чтобы они были менее вредными для окружающей среды. Катализатор имеет тонкую сетчатую структуру с множеством крошечных отверстий, вызывающих сопротивление потоку выхлопных газов. При рассмотрении только эффективности выхлопа наилучшие результаты будут достигнуты при удалении катализатора, но это приведет к выбросу вредных газов в атмосферу и сделает звук выхлопа очень громким.

По этим причинам удаление катализатора из транспортного средства запрещено законом во многих странах. Чтобы эту проблему, был разработан металлический катализатор HKS 150, который имеет более грубую сетчатую (ячеистую) конструкцию, обеспечивающую более эффективный поток выхлопных газов, сохраняя при этом очищающие свойства благодаря инновационному дизайну, сочетающему производительность с социальными обязанностями. Так же существуют аналоги таких катализаторов. Катализаторы можно подобрать в автосервисе «Лёха Выхлоп», +74951424327, +79031292000, https://лёха-выхлоп.москва/, г.Москва, Сокольнический Вал 1к1.

Строение катализатора

Катализирующий механизм с внешней стороны выглядит, как обычный отрезок, который включен в систему выхлопа. В корпусе располагается элемент, обеспечивающий катализацию. Он покрывается внешним покрытием — спецслоем из различных металлов. В основном — из разряда платиновых. Данное устройство имеет четкую цилиндрическую форму, и структуру в виде сот.

Соты расположены близко друг к другу, и за счет того, что их много, обеспечивается хороший контакт между выхлопными газами и покрытием. Это позволяет выхлопам окисляться намного лучше.

Из-за того, что диаметр сот маленький, они очень быстро загрязняются. Этому способствует огромное количество плохого масла и некачественного бензина. Поскольку выхлопные газы не очищаются соответствующей системой автомобиля, ему становится тяжелее работать. Именно поэтому необходимо контролировать данный вопрос, и пресекать все попытки поломок. Работа двигателя за счет неисправностей в разы ухудшается, и появляются некоторые негативные последствия. Камера перестает продуваться в должной мере, и двигателю начинает не хватать топлива для полноценной работы. Следовательно, расход увеличивается. Бывает и альтернативный вариант — соты просто расплавляются. Однако, исход все равно остается тот же — расход все так же увеличивается.

Почему забивается катализатор?

Причин здесь масса. Как мы с вами знаем это своеобразный фильтр, который должен отчищать отработанные газы, делая их менее токсичными. Обычно это мелкие керамические соты (на которые наносится тонкий слой благородных металлов, обычно платиновой группы), собранные в специальный блок, которые находятся в специальном утолщении глушителя. При прохождении газов этот «блок» разогревается примерно до 750 – 900 градусов и под воздействием температуры происходит преобразование плохих соединений газов в безопасные.

Соты очень тонкие (около 1 квадратного миллиметра) и они могут реально забиться, это происходит из-за систематического нарушения работы двигателя:

  • Попадание антифриза или ТОСОЛА. Если у вас пробита прокладка головки блока, либо есть течи теплообменника, да и сам блок может быть поврежден (в общем охлаждающая жидкость уходит). Зачастую она попадает в цилиндры двигателя и далее с отработанными газами оседает на поверхности катализатора. Происходит не только забивание, но и оплавление поверхности.
  • Попадание масла в выхлоп. Это когда у силового агрегата присутствует «маслорож» (уровень масла постоянно падает), а владелец, длительное время ничего не предпринимает. Масло оседая в сотах, не сгорает, а постепенно забивает их.

  • Плохое топливо. Если вы залили какой-нибудь контрафактный бензин, то на такте выхлопа он может еще не сгореть, а горящий выходит в глушитель и оплавляет поверхность катализатора.
  • Плохая прошивка. Если залить не проверенную прошивку (сделать чип-тюнинг), то возможно опять получить эффект не сгоревшего топлива, потому как может быть нарушена система зажигания, либо задана не верно.
  • Газомоторное топливо. Или попросту газ, у него есть свой блок управления, если настроить его не верно, опять же будет выходить горящая смесь в глушитель и катализатор. Да и выхлоп от газа, намного горячее, чем от бензина.

Почему забивается катализатор?

  1. Плохой бензин с высоким содержанием серы. Некачественное топливо с различными присадками не сгорает до конца и продолжает догорать в сотах катализатора, в результате чего происходит оплавление и забивание катализатора. Когда соты катализатора забиты, выхлопным газам некуда деваться и мотор начинает «давиться и задыхаться», в результате имеем ухудшение динамики и ухудшение тяги.
  2. Неисправности двигателя (мотор ест масло). Забиваться «каталик» может также из-за проблем в поршневой группе, например, когда маслосъемные кольца не работают должным образом и несгоревшие остатки масла забивают каталитический нейтрализатор.
  3. Неисправности в выхлопной системе.
  4. Механические повреждения. Удары и езда по неровной дороге могут привести к разрушению катализатора, в результате чего мелкая крошка (самого «каталика») забивает мелкие соты и мотор начинает давиться, а ЭБУ на приборную панель выдает ошибку в виде «Check Engine».

Для того, чтобы забился катализатор, много времени не нужно, достаточно один-два раза заправиться плохим топливом или вовремя не заметить, что «мотор жрет масло» и мелкие отверстия сот тут же забьются. Кроме того, высокая температура играет большую роль, все не сгоревшие остатки, плавясь на стенках сот, образуют нагар и еще больше снижают пропускную способность катализатора, или полностью забивают его.

Признаки поломки автомобильного катализатора

Существуют несколько признаков поломки автомобильного катализатора, которые не стоит игнорировать, чтобы не нанести автомобилю дополнительного ущерба. Давайте разберем каждый из признаков наиболее подробно:

Чаще всего при поломке нейтрализатора на панели приборов загорается лампочка «Check Engine». Этот индикатор присутствует практически во всех моделях автомобилей, выпущенных после 2000-го года. При этом компьютерная диагностика может показать код ошибки P0420, что говорит о низкой пропускной способности катализатора. Или Р0430, что также говорит о слабой эффективности данного устройства

Правда иногда это может указывать и на другие неисправности, например подсос воздуха.
Если лампочка не загорелась или ее попросту нет на вашей модели автомобиля, обратите внимание на потерю мощности двигателя. При неисправном катализаторе она неизменно падает. Больше всего это становится заметно после прогрева мотора или в пробках

На подъемах при нажатии на педаль газа машина плохо набирает обороты, двигатель просто не тянет.
Заподозрить проблемы в работе катализатора можно и по увеличившемуся расходу топлива. Авто сразу начинает потреблять на пару литров больше нормы. Однако проявляется этот «симптом», как правило, только в совокупности с другими признаками.
Если вы услышали странное дребезжание в районе моторного блока или не характерные звуки, исходящие из-под машины, чаще всего это также указывает на неполадку с выхлопной системой вашего автомобиля.
Проверить работу катализатора также можно поднеся руку к выхлопной трубе. Если напор газов слабый, это говорит о забитом катализаторе. Проблему можно соизмерить с забитой выхлопной трубой. Отработанные газы не могут свободно проходить через бобину нейтрализатора и начинают «давить» на двигатель.
Кроме всего прочего, после выхода из строя катализатора можно почувствовать неприятный сероводородный запах.
Самая крайняя точка – машина не заводится вообще или сразу глохнет. Это может говорить о том, что катализатор полностью забит.

Больше всего это становится заметно после прогрева мотора или в пробках. На подъемах при нажатии на педаль газа машина плохо набирает обороты, двигатель просто не тянет.
Заподозрить проблемы в работе катализатора можно и по увеличившемуся расходу топлива. Авто сразу начинает потреблять на пару литров больше нормы. Однако проявляется этот «симптом», как правило, только в совокупности с другими признаками.
Если вы услышали странное дребезжание в районе моторного блока или не характерные звуки, исходящие из-под машины, чаще всего это также указывает на неполадку с выхлопной системой вашего автомобиля.
Проверить работу катализатора также можно поднеся руку к выхлопной трубе. Если напор газов слабый, это говорит о забитом катализаторе. Проблему можно соизмерить с забитой выхлопной трубой. Отработанные газы не могут свободно проходить через бобину нейтрализатора и начинают «давить» на двигатель.
Кроме всего прочего, после выхода из строя катализатора можно почувствовать неприятный сероводородный запах.
Самая крайняя точка – машина не заводится вообще или сразу глохнет. Это может говорить о том, что катализатор полностью забит.

Все перечисленные выше признаки могут проявляться как вместе, так и по отдельности. Иногда о поломке катализатора говорит только мощность двигателя и увеличенный расход топлива, при этом «Check Engine» гореть не будет. А бывает и так, что при горящем индикаторе авто продолжает функционировать в нормальном режиме.

Как проверить катализатор на машине

Диагностировать неисправность катализатора водитель может самостоятельно, при наличии должных знаний и необходимого оборудования. Также практически любой автомобильный сервис выполняет платную проверку катализатора. Можно выделить 3 основных способа, как проверить катализатор.

Метод 1: Визуальный осмотр

Наличие проблем в работе катализатора можно определить «на глаз». Если корпус детали деформирован, велик шанс, что повреждены «соты» катализатора. При этом снаружи не получится осмотреть устройство на забитость грязью и продуктами сгорания, соответственно, потребуется снимать катализатор с автомобиля.

Проблема кроется в том, что снять катализатор с автомобиля довольно трудно. Для этого потребуется яма или подъемник, поскольку система выхлопа находится на днище машины. Кроме того, у каждой модели машины свой принцип демонтажа устройства, с которым можно ознакомиться в технической литературе по конкретному автомобилю. Также проблемой является «прикипание» фиксатора катализатора, из-за чего часто снять деталь удается только с использованием «болгарки».

Сняв катализатор, необходимо осмотреть его на наличие просветов. Забитый грязью катализатор можно почистить или заменить на новый.

Важно: Не на всех автомобилях конструкция катализатора позволяет осмотреть его внутренности и определить их чистоту

Метод 2: Проверка на противодавление

Самый распространенный метод проверки катализатора на машине, который не требует его демонтажа. Суть проверки на противодавление заключается в том, что измеряется давление выхлопа машины, которое после сравнивается с идеальными показателями. Для диагностики автомобиля подобным способом потребуется манометр и импровизированный переходник для его подключения.

Как в первом методе, машину лучше поднять или загнать на яму. Далее необходимо снять первый лямбда-зонд (он же датчик кислорода), и на его место подключить манометр. Поскольку напрямую вкрутить его не получится, необходим переходник, которым может выступать резиновый шланг

Важно его соединить таким образом, чтобы создать полную герметичность. После этого двигатель заводят и поднимают обороты до 2500-3000 за секунду, поддерживая их 10-15 секунд

За это время необходимо зафиксировать показания манометра. Далее значения сравниваются со следующими данными:

  • 0,3 кгс/см 2 – катализатор в норме;
  • 0,35 кгс/см 2 – если двигатель не дорабатывался, значение повышенное. Для доработанных моторов показатель в норме;
  • 0,5 кгс/см 2 и выше – имеются явные проблемы с катализатором.

Выше названы средние цифры, которые могут быть применены, как ориентиры. В идеале, при диагностике лучше найти показания для конкретной модели машины.

Метод 3: Диагностика мотор-тестером

Мотор-тестер представляет собой комплект оборудования, которое позволяет определить состояние многих параметров машины на основе осциллограммы. При подобном способе проверки диагностическое устройство устанавливается вместо свечи зажигания, после чего двигатель стартует и снимаются осциллограммы. На их основе специалисты делают выводы о состоянии катализатора автомобиля.

Устранив вовремя проблемы с катализатором, можно избежать дорогостоящего ремонта двигателя и значительно снизить расход топлива.

Сегодня мы поговорим про признаки неисправности катализаторов. Многие автовладельцы считают, что это устройство вечное, но к сожалению это далеко не так. Но обо всем по порядку.

Причины забитого катализатора

Полное название упомянутого узла — каталитический нейтрализатор выхлопных газов, который представляет собой сложную конструкцию. В корпусе из нержавеющей стали находится керамический или металлический носитель с множеством продольных пор малого диаметра называемых сотами. Он устанавливается непосредственно за выпускным коллектором перед резанатором, глушителем и выхлопной трубой.

При больших сроках эксплуатации в порах образуется нагар или происходит их закупоривание твердыми частицами, причинами этого являются:

  • Длительное использование некачественного бензина или дизельного топлива, которое не полностью сгорает в цилиндрах и образует большое количество сажи. Дожиг паров горючего происходит внутри носителя, что приводит к его перегреву и деформации.
  • Особенно недопустимо использование этилированного бензина, тетраэтилсвинца в короткий срок выводит катализатор из строя.
  • Большой угар масла из-за износа маслосъемных колец поршней или маслосъёмных колпачков клапанов.
  • Механическое разрушение наполнителя следствие ударов по корпусу узла о неровности дороги.
