Распиновка разъемов автомагнитол

Распиновка ISO или разводка выводов – определение каждого контакта электрического соединения в разъеме или схеме согласно соответствующей нумерации и функциональности. Акустическая система любого производителя подсоединяется к штатным ISO разъемам автомобиля. Грамотная распиновка поможет получить на выходе хороший звук и не сжечь при этом разъемы напряжением. Разобраться в проводах можно с помощью стандартных схем. Вы сможете установить любую марку автомагнитолы, не имея специализированных знаний в электрике. Работая с нестандартными коннекторами, не забывайте о безопасности. «Прозванивайте» провода, используя мультиметр.

Сокеты евро, ISO и работа с ними

Специалисты разъемы питания называют не фишками, а сокетами. Данный термин пришел из электроники и подразумевает место подключения. Распиновка представляет собой также способ включения электронного устройство к бортовой системе автомобиля. При этом схема фишки магнитолы может отличаться для автомобилей, например, Тойота, Митсубиси или Вольво, а также по маркам моделей – Sony, Pioneer, JVC и другие.

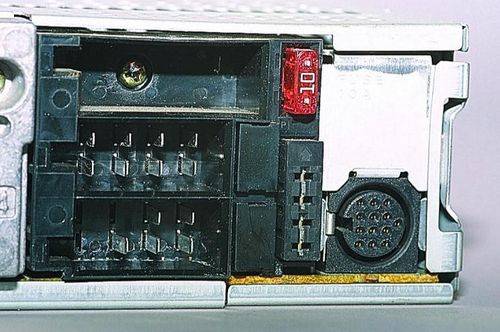

Разъем автомагнитолы EURO ISO

Обратите внимание, что ко всем автомагнитолам выпускаются переходники на евроразъем, это помогает избежать проблем с распиновкой и позволяет унифицировать и защитить «родные» соединения от поломки при отключении. Именно эти разъемы принято называть фишками, хотя термин позволяет трактовать толкование гораздо шире

Евроразъем также относят к разъему ISO.

Фишки (разъёмы, переходники, адаптеры) для подключения магнитол

Особенности переходников и разъемов iso

Несовпадение формы и размера как выходного гнезда iso на автопроигрывателе, так и штекера переходника от штатной электрики авто между собой трудно назвать техническими особенностями. Скорее, это проблема и лишняя головная боль автомобилиста. Дело в том, что многие производители аудиоаппаратуры, впрочем как и автопромышленники, снабжают свою технику евроразъемами индивидуальной формы.

Причем на разных моделях одной и той же фирмы эти гнезда могут различаться между собой. Но это можно назвать общемировой практикой. Ярким примером тому служит несовпадение зарядных устройств между марками и моделями сотовых телефонов. Причем стоимость переходника iso для магнитолы отнюдь не маленькая. Средняя цена устройства хорошего качества составляет порядка 500-600 рублей. Производителям приятно, а вот автовладельцам? Успокаивает лишь одно. Приобрести iso-переходник для магнитолы Pioneer (Sony, JVC и так далее) не представляет никакого труда. О некоторых особенностях подключения переходника iso для магнитолы на автомобили Форд Фокус 2 (Кадиллак, Шевроле Авео Т250, Toyota, Renault) мы и расскажем более подробно.

Возможные неисправности и способы их устранения

С какими неисправностями может столкнуться автовладелец:

Магнитола не реагирует на пульт управления. Вероятнее всего, причина проблемы заключается в севшей батарейке, значительно реже выходит из строя сам ПДУ. Решить проблему можно путем замены аккумулятора или ремонтом пульта.
Устройство самопроизвольно отключается. Проблема может заключаться в питании. Нужно проверить силовой кабель, прозвонить электроцепь подключения. Если провод будет ненадежно зафиксирован в разъеме магнитолы, то система может отключаться, когда автомобиль едет по кочкам или попадает в ямы.
Не регулируется звук, для его увеличения или уменьшения водителю приходится дольше крутить колесико. На практике в некоторых моделях регулятор звука — это слабое место системы. При интенсивной эксплуатации он может выйти из строя и перестать работать. В таком случае нужно разбирать аудиосистему и менять сам регулятор.
Не читаются данный с CD-диска или USB-накопителя. Такая проблема может быть программной, в данном случае потребуется детальная диагностика устройства и его ремонт. Но может быть такое, что диск не воспроизводится по причине его повреждения или записи треков на носитель в несоответствующем формате. К примеру, магнитола читает только WAV, а вы записали треки в формате MP3. Также причина может заключаться в поврежденном диске. Что касается флешек, то некоторые устройства не воспроизводят данные, записанные на накопитель, работающий в формате NTFS или FAT32. Нужно попытаться отформатировать карту памяти в другой формат (автор видео — Александр Хайруллин).

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Читать далее: АКПП при включении передачи машина не едет ни вперед ни назад

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

Подключение камеры согласно распиновке

Зная распиновку автомагнитолы, можно осуществить спокойно своими руками подключение камеры заднего вида. На примере популярного «тойотовского» аппарата Ca-Fi узнаем, как это сделать. Сам процесс делится на две части: собственно установка аппарата с подключением и соединение камеры заднего обзора.

Примечание. Установка и подключение монитора не отличается от инсталляции заводского головного устройства. Надо будет лишь поменять местами разъемы и все.

А вот подключение камеры может для некоторых вызвать затруднения. Вот что нужно знать:

Камера заднего вида на Тойота Прадо питается от 5В;
Для ее подключения потребуется разъем от заводского монитора, который после установки новой магнитолы, остается свободным;
Этот самый разъем 14-контактный. Но нам потребуется всего лишь два провода видео сигнала и сигнал задней передачи;
Помимо этого, надо будет преобразовать напряжение с 12В на 5В.

Примечание. Преобразовать напряжение, значит, осуществить процесс посредством специального преобразователя, который продается в любом магазине.

Схема подключения камеры имеет свою распиновку. Вот как она выглядит.

Распиновка разъемов автомагнитол toyota

Схема расположена так, как будто на нее смотришь со стороны проводов. Фото в верхнем левом углу помещено для наглядности. Итак, чтобы соединить камеру с автомагнитолой Тойота, надо в первую очередь связать вместе сигнал задней передачи и провод Reverse на Ca-Fi. Кроме того, надо будет поставить преобразователь и сделать тюльпан для передачи видеоданных.

Примечание. Это вовсе не означает, что придется в буквальном смысле делать все с нуля. Просто надо в том же магазине, где был приобретен преобразователь, купить скотчлоки (они помогут соединить провода между собой).

На фото ниже показано, как сращивать провода с помощью скотчлока.

Скотчлок и провода

Далее осуществляем следующее:

Машину заводим;
Включаем заднюю передачу;
Поверяем, как все работает (на монитор установленной магнитолы должно идти изображение с камеры).

Таким образом, зная распиновку автомагнитол Тойота можно осуществлять подключение по любой из выбранных схем. В процессе работ крайне полезно посмотреть видео обзор. Пошаговая инструкция из других источников также будет в помощь. Цена самостоятельной установки автомагнитолы заметно отличается от стоимости услуг специалистов, которая в несколько раз выше.

Распиновка ISO

На многих новых магнитолах все чаще применяется евроразъем. Он представляет собой прямоугольный шестнадцатиконтактный штекер, состоящий из одной или двух равных частей. На автомобиле устанавливается вилка ISO, позволяющая подключить любую автомагнитолу, имеющую соответствующий коннектор. Распиновка ISO не зависит от модели магнитолы, оснащенной таким разъемом.

Верхний силовой разъем А

Он используется для подачи тока от бортовой сети автомобиля, а также для снятия питания на активную антенну или усилитель, для отключения звука и подачи сигнала управления подсветкой. Согласно стандарту, используется маркировка проводов по цветам:

желтый — прямое подключение к аккумулятору ТС, также по нему идет питание оперативной памяти ресивера, обеспечивающей хранение настроек, заданных пользователем;
красный — по нему подается основное питание;
черный — это масса, отрицательный полюс, соединенный с корпусом ГУ;
синий с белой полосой — когда автопроигрыватель включен, подается напряжение 12 В на усилитель активной антенны или контроллер дистанционного управления усилителя мощности автозвука;
оранжевый — на него подается сигнал с переключателя габаритных огней автомобиля для управления подсветкой клавиш и дисплея;
коричневый — используется для отключения звука, например, во время разговора по телефону.

Стоит учесть, что применяются две системы подачи питания. В первом случае желтый и красный провода на цоколевке соединяются вместе. Питание магнитолы не зависит от положения ключа зажигания.

Если оставить автопроигрыватель включенным при отсутствии таймера защиты, то аккумулятор автомобиля может быстро разрядиться.

Вторая система предусматривает подключение красного провода через замок зажигания, а желтого — напрямую к бортовой сети. Благодаря этому питание магнитолы связано с положением ключа. Когда зажигание выключено, можно извлечь или вставить компакт-диск. Также обеспечивается ход встроенных в аудиосистему часов и сохранение таких настроек, как параметры звука и радиоканалы.

Распиновка ISO-разъема магнитолы, предназначенного для подачи питания, осуществляется следующим образом. Контакты 1, 2 и 3 зарезервированы и используются некоторыми головными устройствами для задействования дополнительных функций. К контакту 4 присоединяется желтый провод, а к штырьку 5 — сине-белый. К контакту 6 подводится оранжевый провод. Штырек 7 соединен с красным проводом, а восьмой — с черным. Этот разъем нередко окрашен в коричневый цвет.

Нижний акустический разъем В

Он используется для подачи усиленного звука с автопроигрывателя на колонки. Провода, по которым непосредственно идет переменный ток с микросхемы, имеют сплошную окраску, а на провода, соединенные с массой, нанесены черные полоски. Цветовая маркировка осуществляется следующим образом:

белый провод присоединяется к левой передней колонке;
серый провод подключается к правой фронтальной колонке;
зеленый провод подключается к левой задней колонке;
фиолетовый провод соединяется с правым задним динамиком.

Распиновка фишки магнитолы, предназначенной для подключения колонок, производится следующим образом:

фиолетовые провода подключаются к контактам 1 и 2;
серые — к контактам 3 и 4;
белые — к контактам 5 и 6;
зеленые — к контактам 7 и 8.

Стандартная цоколевка iso-разъема автомагнитолы Prology

Провод фиолетового цвета — увеличение звука правого заднего динамика.
Фиолетовый, черный — уменьшение уровня правого заднего динамика.
Серый провод — увеличение громкости левого заднего динамика.
Серый, черный — уменьшение звука на заднем левом динамике.
Белый провод – прибавление звука левом динамике (спереди).
Белый, черный – звук на том же динамике.
Провод зеленого цвета — увеличиваем звук правого переднего динамика.
Зеленый, черный — уменьшаем громкость левого переднего динамика.

Провод желтого цвета — питание от АКБ автомобиля.
Оранжевый — подсветка клавиш управления.
Синий и белый — питание антенны.
Красный провод — замок зажигания.
Провод черного цвета — минус (масса).

Распиновка iso-разъема магнитолы Pioneer

Покупая неподержанный автомобиль, многие водители желают заменить штатную магнитолу (Проложи) на аппарат более высокого уровня (Пионер). И сталкиваются с такой проблемой, как перепутанная проводка на самодельных скрутках или же с разъемами, не подходящими для Пионера.

Выход из такой ситуации достаточно прост (во всяком случае, на словах). Для этого нужно всего лишь приобрести соединяющее устройство стандарта ISO и произвести его распиновку, согласно нашим рекомендациям. По причине того, что все современные автомагнитолы имеют на задней панели стандартные ISO-соединения, штекерные коробки прямоугольной формы, то проблем с соединением после цоколевки не должно возникнуть.

Итак, распиновка ISO-разъема автомобильной магнитолы через 2 колодки Pioneer производится таким образом:

Колодка с верхним расположением контактов, литер В.
Увеличение (уменьшение) уровня звуковоспроизведения. Цвет электропровода – любой.
Провод, отключающий звук, например, при входящем звонке телефона и т.п., также свободного цвета.
Режим АСС (подключается к автомобильному зажиганию, + проявляется при поворачивании ключа и пропадает при отключении), желтый цвет.
Двенадцативольтовое электроснабжение для антенны радиоприемника – провод синий.
Провод оранжевого цвета, отвечает за подсветку дисплея автопроигрывателя.
Зажигания автомобиля – красный провод.
Масса – провод с черной изоляцией.
Нижняя соединительная коробка — А.
+ правая задняя колонка мультимедийной системы — провод фиолетового цвета.
Минус — черный, фиолетовый провод для левой колонки.
Колонка правого переднего расположения, увеличение громкости— серый провод.
Колонка правая передняя. Уменьшение — черный, серый провод.
Колонка левая (передняя), плюс — цвет провода белый, отрицательный — черный и белый провода.
Обе колонки, расположенные сзади (увеличение, уменьшение звука), зеленый и сочетание черного и зеленого цвета.

Начиная с 2000 года, отдельные производители легковых автомашин европейских брендов (BMW, Ford, Мерседес, Пежо и т.д) стали применять 40-контактный евроразъем под названием Quadlock или Fakra. При этом цоколевка по цветам проводов осталась прежней для основных (названных) функций.

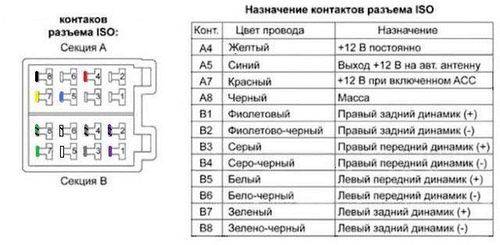

Распиновка стандартного евроразъёма

Рассмотрим распиновку евроразъёма на стандартном штекере ISO — 10478

Верхний силовой разъём «А»

Как уже упоминалось, данный штекер соединяет между собой источники и потребителей электрического тока бортовой сети автомобиля.

№1	Пусто
№2	Пусто
№3	Пусто
№4	Постоянное питание
№5	Питание антенны
№6	Подсветка
№7	Зажигание
№8	Масса

Несмотря на то, что в нём имеется восемь контактов, далеко не все их них могут быть задействованы в схеме подключения автомагнитолы. Давайте разберемся, каково предназначение и какую задачу каждый из этих контактов выполняет:

Разъёмы №1, №2, №3 и №6 по умолчанию в схеме бюджетной автомагнитолы редко когда задействуются. Чаще всего их используют для подключения дополнительных функций в более профессиональных версиях головного устройства, которые значительно повышают комфортность современного автомобиля, при этом цвета проводов могут быть выполнены в различных цветовых вариациях.

Например, среди дополнительного функционала можно выделить такие как:

выход «ANT», который применяется в тех случаях, когда в автомобиле установлена выдвижная автоматическая антенна;
«REMOTE», позволяющий подключить к автомагнитоле внешние усилители, а это значит, и увеличить количество подключаемых динамиков (актуально для автомобилей с большим салоном, так как в маленьком салоне большое количество динамиков создаёт большую нагрузку на органы слуха, что чревато негативными последствиями);
опцию «ILLUMINATION», которая автоматически, в зависимости от скорости движения автомобиля, управляет световой сигнализацией автомагнитолы – при большей скорости яркость дисплея снижается и не отвлекает водителя от процесса управления транспортным средством, при остановке же автомобиля она возвращается к своим начальным параметрам, что в значительной степени влияет на безопасность дорожного движения;
а так же очень распространённая в настоящее время опция «MUTE», которая включается в случаях использования подключенного к акустической системе автомобиля мобильного устройства – при прохождении сигнала приёма/вызова автомагнитола автоматически задействует данный выход, что ведёт к убавлению громкости звучащей музыки или же к полному отключению звука автомагнитолы;

Контакт под номером четыре (обозначается на электрических схемах как «А4») отвечает за включение всей акустической системы автомобиля. Через отдельный предохранитель, этот жёлтый провод подключается к клемме замка зажигания и уже от него запитывается от аккумуляторной батареи.

Организация подключения автомагнитолы по такой схеме гарантировано защищает аккумулятор от несанкционированного разряда, так как включение автомагнитолы возможно лишь при повороте ключа в замке зажигания.

Отечественны автолюбители как могли усовершенствовали схемы подключения автомагнитол, прибегая при этом к помощи как ручных тумблеров, так и к установке автоматического реле отключения магнитолы при постановке автомобиля на сигнализацию. Но, как мы видим, всеобщее признание получила именно эта схема подключения. Итак:

Пятый провод (А5) синего цвета отвечает за подключение автомобильной антенны. Рассчитан он на максимальный выходной ток в 300 микроампер и при превышении данного значения большая сила тока могут выйти из строя не только выходные усилительные каскады, но и сама автомагнитола в целом;
Контакт с позиционным обозначением «А7» красного цвета отвечает за доставку напряжения к энергозависимой памяти автомагнитолы. Это значит, что если случайно его отключить, то произойдёт сброс/обнуление всех параметров устройства к заводским настройкам. Напряжение на этом проводе – 12 вольт;
Ну и последний провод данного разъёма проходящий в чёрной изоляции (А8), как вы уже наверное догадались, отвечает за подключение устройства к массе автомобиля.

Нижний акустический разъём «В»

Как уже упоминалось через разъём «В» подключается вся остальная периферия автомобильной акустической системы, то есть динамики. Распиновка евроразъема автомагнитолы под литерой «В» выглядит следующим образом (смотри предыдущее фото):

Подключить магнитолу в машине качественно. Рекомендации:

Если мы рассматриваем магнитолу для создания хорошей, не рядовой аудиосистемы и получения отличного баса, то нужно знать как правильно подключить магнитолу

Это действительно важно, так как влияет на качество звучания

Питание желательно осуществлять при помощи отдельной проводки, непосредственно идущей от аккумулятора к магнитоле, как плюс, так и минус.
Диаметр питающей проводки должен быть не меньше чем на разъеме магнитолы, в лучше в полтора-два раза толще. Провод должен быть медным.
На плюсовой провод обязательно установить предохранитель, соответствующий сечению не дальше 15 см от клеммы АКБ.
При питании магнитолы используются красный и желтый провода. Желтый предназначен для питания памяти, а красный служит для отключения магнитолы и предполагает наличие выхода на замок зажигания. Это означает, что после выключения зажигания автоматически будет выключаться и автомагнитола. Не рекомендуем вариант с параллельным соединением желтого и красного проводов, чтобы выключение магнитолы происходило только при нажатии кнопки на панели магнитолы. Рано или поздно можно забыть о выключении и тогда пострадает ваш аккумулятор.

Как подключить усилитель
Как подключить сабвуфер

Нажмите кнопку, чтобы поделиться материалом:

Установка процесс творческий

Не секрет, что установка автомагнитолы – это процесс творческий, хотя и довольно сложный. Без определенных знаний провести его практически невозможно, так как при неправильном подключении это грозит выходом головного устройства из строя.

Важные моменты

Схема подключения автомагнитолы шкоды

Прежде, чем перейти непосредственно к процессу установки и подключения автомагнитолы на Шкоде, хотелось бы остановиться на некоторых моментах:

Современные головные устройства по способу монтажа бывают встраиваемыми и стационарными. Первые автомагнитолы чаще всего бывают со съемной лицевой панелью или же на салазках. Вторые, стационарные, как правило, ставятся еще на заводе.

Подключать головное устройство в автомобиль надо в соответствие с инструкцией, не то, несоблюдение правила способно привести к печальным последствиям (может возникнуть даже пожар);
Проводка некоторых автомобилей старых версий не рассчитана на установку современных автомагнитол, что создает дополнительные неудобства;
Процесс подключения автомагнитолы по общим правилам подразумевает использование контейнера, который ставится в гнездо, фиксируется, а затем в него ставится ресивер и металлические лепестки контейнера загибаются по всему периметру;
Подключение в современных автомобилях чаще всего осуществляется при помощи специального разъема ISO.

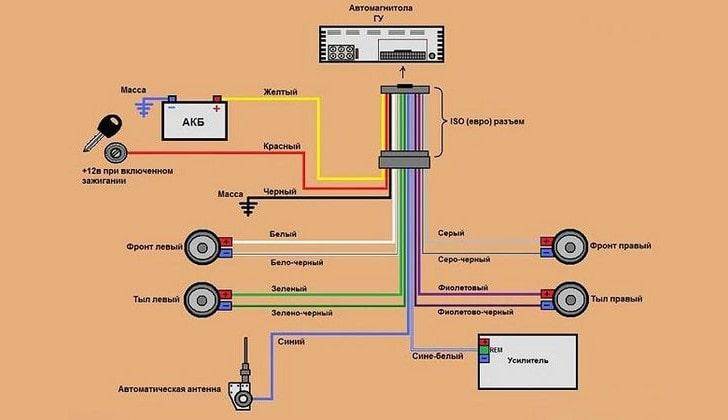

Подключение автомагнитолы по схеме

Основной провод, идущий на головное устройство, обычно, желтого цвета на 12 В. Его подключают через предохранитель с АКБ напрямую. Длина провода не должна превышать 0,33 метра;
За включение автомагнитолы отвечает почти всегда красный провод ACC, который соединяет магнитолу с замком зажигания. На многих авто, в том числе и на Шкоде, замок зажигания имеет положение ACC. Когда замок ставится в это положение, магнитола получает питание и включается.

Схемы подключения автомагнитолы

За массу в ответе черный провод GND;
За управление внутренней активной антенны отвечает белый провод ANT. Он является не только источником питания для нее, но и подает управляющий сигнал для включения наружной антенны.

Во время подключения надо внимательно следить за правильной полярностью, иначе звучание не будет на должном уровне и вся акустика будет работать в противофазе;
Не рекомендуется также соединять выводы с массой авто, так как это грозит выходом из строя головного устройства.

Следует знать, что выход ILL на головном устройстве отвечает за подсветку автомагнитолы и его рекомендуется соединять с положительным проводом цепи питания габаритных огней авто;
Выход MUTE управляет отключением звука от автомобильного комплекта мобильной связи. Если этот вывод соединить с массой, то звук отключается;
Встречается на большинстве автомагнитол с ДВД и выход Parking Line. Он соединяется с датчиком ручного тормоза авто. Когда автомобиль едет, посмотреть ДВД не получится. Насладиться просмотром любимых фильмов или записей можно будет только после остановки и включения стояночного тормоза. Делается так, чтобы повысить безопасность, ведь в процессе езды управлять машиной и одновременно смотреть на монитор крайне не рекомендуется.

Схема подключения автомагнитол

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию

Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Несколько схем подключения

Распиновка разъемов toyota автомагнитол

Считается, что основной ошибкой при подключении автомагнитол Тойота является протягивание плюсового провода от прикуривателя

Это никоим образом не даст эффекта, так как упадет мощность головного аппарата в несколько раз (в этом несложно убедиться, если обратить внимание на мигающую подсветку во время работы аппарата на большой громкости). Помимо этого, подключение автомагнитол Тойота через прикуриватель не устранит звуковые искажения, которые начнут появляться заметно раньше

С другой стороны, в некоторых случаях и такой вариант может рассматриваться, как пригодный для осуществления. Идеальным вариантом подключения автомагнитол Тойота, впрочем как и всех остальных, является проведение основного питания от АКБ. Использовать желательно качественный провод (экономить на кабеле ни в коем случае не рекомендуется) и обязательно предохранитель, который надо поставить как можно ближе к аккумулятору.

Примечание. Отметим сразу, что у автомагнитол бывает не один, а два провода питания. Как правило, желтый отвечает за основное питание, красный – за управление (идет на замок).

Кроме этого, распиновка остальных проводов:

Ч* – минусовой провод. Подключают, как правило, на кузов автомобиля, обеспечивая массу. Все же, рекомендуется специалистами соединить его с аккумулятором;
С – провод, который отвечает за усилитель или активную антенну.

Помимо этого, автомагнитола еще наделена акустическими проводами (они идут на задние и передние динамики):

Б, С-й – провода на фронтальную акустику;
З, Ф – провода на тыловую акустику.

Примечание. Надо еще знать, что каждая пара акустической проводки имеет в своем составе добавочные монотонный и минусовой провода. Последний часто маркируется черной полоской поверх основного цвета.

Подключение по схеме 1

Разъёмы для автомагнитол

Провода питания соединяем между собой;
Подключаем их к АКБ.

Данная схема хороша тем, что осуществить ее просто. С другой стороны, она подходит только для автомагнитол с небольшим потреблением электроэнергии. Если по данной схеме подключить мощный аппарат, то всего за 2-3 дня в режиме сна автомагнитола полностью разрядит аккумулятор.

Схема подключения 2

Вот эта схема подойдет для любой мощной автомагнитолы:

Провода питания соединяем между собой;
Подключаем их к АКБ;
Ставим дополнительно кнопку (она отвечает за включение и отключение аппарата).

Такая схема подразумевает ручное управление магнитолой, зато не собьются ни за что настройки и аккумулятор не сядет за пару дней.

Схема подключения 3

Разъем для автомагнитолы

Индивидуальная схема, подразумевающая следующее:

Основной провод питания (желтый) подключаем к 12 В;
Дополнительный (красный) подключаем к габаритным огням (через реле, обмотка которого связывается с лампочкой пепельницы).

Данная схема дает следующие преимущества:

Аппарат включается одновременно с «габаритками» автоматически;
Водитель никогда не забудет отключить габаритные огни и свет фар;
Во время остановки можно будет без включения зажигания слушать музыку;
Если поменять обычные лампочки «габариток» на светодиодные, потребление электроэнергии будет очень низким.

Существует еще множество схем подключения автомагнитол Тойота, таких как подключение через ACC или через сигнализацию. Как правило, они не так распространены и подойдут не для всех. В частности, подключение через ACC (замок) неудобен тем, что без ключа в замке аппарат функционировать не будет.

Распиновка разъемов автомагнитол
