Регулировка газового оборудования на карбюраторном двигателе

Регулировка газового редуктора в автомобиле

19, Ноябрь, 2010 Для регулировки на пропановом редукторе автомобиля обычно есть два регулятора (а иногда вообще один): здесь и заключается главная проблема его регулировки по сравнению с метаном, там где регулятор практически всегда один.

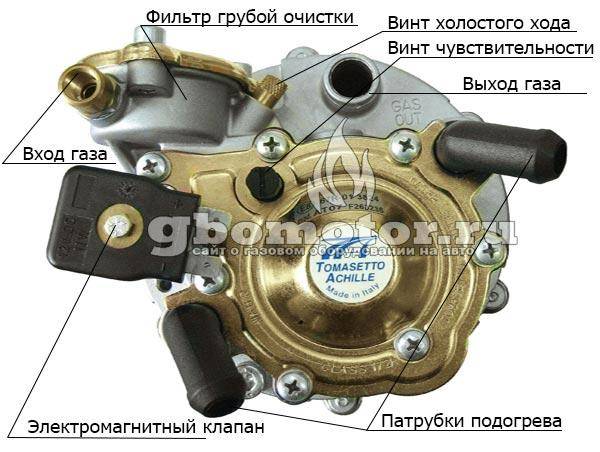

Газовый редуктор автомобиля

Поэтому у метанового редуктора (а также у пропанового редуктора с единственным регулятором) возможна только одна уникальная работоспособная настройка. Такой работоспособной называется настройка при которой двигатель может заводится, и в то же время устойчиво работать на холостых оборотах. Все другие возможные настройки не дадут как таковой возможности снизить обороты до заданного уровня Х — машина будет глохнуть, ну и завестись также вероятнее всего не удастся.

Если же регулятор только один, тогда им регулируется давление передаваемого редуктором газа. Редуктор — это в принципе самый обыкновенный регулятор давления, но он устроен с целью поддержать заданное давление независимо от расхода газа. На самом деле он его поддерживает на практике не совсем стабильно. С повышением расхода давление немного снижается, однако это не очень существенно. Это внушает уверенность в действиях энтузиастам самовольного кручения. Тогда они точно подумают что редуктор — это устройство достаточно простое и никаких подвохов и хитростей здесь нет и быть не может. Задав единственное реальное и что главное, верное давление, единственным регулятором редуктора можно будет затем только ограничивать расход газа в режимах мощности так называемым «винтом жадности»(находящимся на шланге). Трудности возникают довольно часто в том случае, когда этот самый винт жадности практически закрыт.

Регулировка газового редуктора автомобиля винт жадности

В таком случае для того, чтобы сберечь холостой ход приходится поднять давление в редукторе. Поэтому сперва перед регулировкой редуктора необходимо убедиться, что «винт жадности» открыт, хотя бы на половину. Если открыт, тогда можно смело приступать к настройке редуктора.

Регулировка газового редуктора автомобиля

Регулятор давления образует собой винт, который сжимает пружину. На различных редукторах он может иметь вид совсем разный, но принцип при этом совершенно не меняется. Чтобы его закрутить нужно сформулировать очень легкое правило его кручения: при закручивании винта, снижается подача газа редуктором, а когда выкручиваете, тогда повышается, другими словами такой регулятор будет действовать схоже с обычным краником, когда закручиваем — меньше газа, откручиваем — стает больше. Изредка он бывает с левой резьбой, а бывает и с правой, все зависит от фантазии производителя редуктора, однако чтобы не париться над этим нужно просто помнить, что куда бы не вращать его, если при вращении винт вкручивается глубже именно в сам корпус редуктора, при этом он будет снижать подачу (если быть очень уж точным, то давление подачи), а если он выкручивается, то естественно увеличивать давление (его подачу). Быстрая правильная настройка холостого хода определяется в зависимости от степени тряски двигателя. Чем более ровнее работает, тем и лучше подобрано давление в редукторе. Заводя двигатель и придерживая открытую дроссельную заслонку, по чуть-чуть отпуская ее и снижая обороты до уровня когда двигатель уже начнет понемногу глохнуть. Не давая ему глохнуть дроссельной заслонкой нужно начать крутить регулятор в любую сторону, в случае если двигатель станет работать хуже, изменяем направление вращения и восстанавливаем стабильность его работы. Регулятор дополнительной подачи газа. представляет собой обычное отверстие, регулируемое по сечению и подающее газ в обход регулятора давления. Принцип «кручения» тот же, что и у винта регулятора давления: закручивается — меньше газа, когда выкручивается — больше. С учетом существования редукторов, где этот винт вообще отсутствует, на первом этапе разумно зажать винт до упора и все регулировки газового редуктора в автомобиле производить только винтом регулятора давления.

Установка ГБО 4 поколения

На специализированной станции автовладельцу предложат весть спектр : от подбора ГБО до установки и полной настройки. Дадут гарантию и проконсультируют. Цена вопроса варьируется от 30 000 до 70 000 рублей.

Специалисты по опыту знают, где лучше разместить редуктор, как подключить магистраль тосола и аккуратно провести трубки подачи и заправки газа.

Можно установить и провести настройку ГБО 4 поколения своими руками.

Где проводить работы?

Газовое оборудование устанавливается на эстакаде или в боксе с ямой. Необходимо иметь набор инструментов, защитные перчатки и хорошее освещение.

Выбор места для крепления редуктора

Необходимые условия монтажа:

место установки редуктора должно быть легкодоступным для его снятия и замены фильтров;
крепить редуктор нужно на раму машины, а не на двигатель, во избежание вибраций;
подведённые шланги и трубки не должны перекручиваться и заламываться.

Оценив длину шлангов и возможности для доступа, можно прикрепить редуктор.

Особенности подключения шлангов для тосола:

они подключаются строго параллельно системе;
важно определить, где в печке находятся «вход» и «выход» тосола;
шланги подключаются (врезаются) до запорного клапана с помощью тройника.

Оборудование места под баллон

Если выбран тороидальный (под запаску) баллон, важно разместить его так, чтобы трубки подачи газа и заправки были расположены правильно: они не должны соприкасаться с горячим глушителем или вибрирующими деталями кузова. Баллон ГБО крепится жёстко, мультиклапан располагается в его верхней части

Баллон ГБО крепится жёстко, мультиклапан располагается в его верхней части.

Прокладывание магистральной трубки

Магистральная трубка необходима для того, чтобы газ попадал из баллона в редуктор. Начинать монтаж следует от редуктора, по днищу автомобиля (желательно вдоль бензинового провода) и затем подключать к мультиклапану.

Установка форсунок

Сначала необходимо врезать штуцеры как можно ближе к бензиновой форсунке, после чего устанавливаются форсунки газовые. Затем подключаются шланги для подачи газа. Они должны быть одинаковой длины, но не больше 18 см.

Размещение блока управления и датчиков

Вся электроника устанавливается под капотом. Для правильного подключения в комплекте с ГБО идёт инструкция, в которой описаны все провода и контакты.

После завершения установки заводим автомобиль. Первые три раза проворачиваем ключ в замке зажигания, не заводя двигатель. Это нужно для того, чтобы бензонасос создал необходимое давление в рампе. После этого автомобиль можно завести. Если всё сделано правильно, то следующим этапом будет настройка ГБО 4 поколения своими руками.

Устройство ДМРВ

Внутреннее устройство датчика представляет собой мелкую сеточку, в середине которой натянута платиновая нить. Последняя прогревается до температуры около 700 градусов за короткое время. Когда через нее проходит воздух, происходит незначительное охлаждение нити. По тому, на сколько градусов упала температура нити в сравнении с эталонным значением, измеряется количество воздуха, прошедшего возле неё. На выходе значение изменяется в интервале от 0 до 5 Вольт. Если нет расхода воздуха, двигатель заглушен, то на выходе ДМРВ будет напряжение ровно 1 Вольт. Если завести двигатель, через ДМРВ начнет идти воздух. Чем выше его расход, тем большее напряжение будет на выходе датчика.

Процесс установки газобаллонного оборудования

При установке баллона крайне важно провести расчеты, в соответствии с которым отверстие с мультиклапаном должно располагаться в боковой части автомобиля, а именно – в стороне крышки для заправки топлива. Монтаж мультиклапана производится непосредственно к баллонам ГБО при помощи болтов, после чего следует произвести установку датчика уровня

Устанавливается он непосредственно на мультиклапан, в зависимости от особенности комплектации набора.

Далее, следует установить электромагнитный клапан, который будет открываться при подаче импульса от «мозга» установки. После этого необходимо провести монтаж топливной магистрали и устройство заправки газа в баллоны. В большинстве случаев комплектация ГБО 4 поколения предусматривает две магистрали: основную и заправочную. Для их обеспечения следует использовать медные трубки, крепление которых обеспечивается бочонками и медными болтами. ВЗУ желательно закрепить в непосредственной близости к заправочной горловине.

Установив магистрали, стоит провести проверку на их герметичность при помощи компрессора. Через систему нужно пропустить давление в 5-6 атмосфер, проверив наличие травления из установленных трубок.

Под капотом следует установить редуктор, узел которого в большинстве случаев размещается возле радиатора автомобиля. Выходное отверстие редуктора должно быть сверху и направлено вперед. Сам же редуктор следует разместить немного ниже уровня, на котором установлен ОЖ для более удобного доступа к системе охлаждения.

Смонтировав форсунки и врезав их в коллектор, следует заняться сборкой магистрали низкого давления, после чего соединить форсунки и редуктор, используя шланги из стандартного комплекта ГБО. Проводить опрессовку следует только с заправленным баком.

Установкой контрольных систем и подключением проводки центрального распределителя можно заняться до и после опрессовки. Далее следует проверить работу двигателя в различных режимах и провести настройку работы системы ГБО.

Установка газобаллонного оборудования, в особенности – 4 поколения, является сложным и трудоемким процессом. Проводить её нужно в соответствии со всеми нормами и требованиями, представленными в инструкции, а также следовать рекомендациям с диска «мозгов». Монтаж подобной установки силами новичка может занять несколько недель, однако опытный мастер сможет перевести автомобиль на «газ» за считанные дни.

Регулировка ГБО 4 поколения

Четвертое поколение функционирует с помощью электроники, которая фиксирует нагрев двигателя, количество оборотов, посылает импульсы в редуктор, контролирует движение форсунок и работоспособность системы подачи топлива. Правильная настройка газобаллонного оборудования позволяет синхронизировать функционирование узлов топливной системы и не препятствовать работе бензинового ЭБУ (электронного блока управления).

Универсальных показателей настройки нет, поскольку на работу газовой системы оказывают влияние:

качество газа;
интенсивность потребления горючего;
эффективность фильтрации;
нагар на стенках труб.

Важно выставить правильные параметры ГБО. Сделать это самостоятельно без специальных знаний и навыков не представляется возможным. Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис

Поэтому рекомендуется обратиться за настройкой в профессиональный специализированный автосервис.

В процессе настройки ГБО 4 поколения производятся следующие действия:

Регулировка исходящего редукторного давления производится, поскольку стандартный уровень в 1 атмосферу подходит не для каждого автомобиля. Поэтому корректировка осуществляется в индивидуальном порядке. Чтобы увеличить мощность двигателя на высокой скорости (от 150 км/ч), необходимо повысить давление на 0,1-0,3 атм. Параметризация топливной карты осуществляется вместе с калибровкой. Подходящие параметры определяются, исходя из качества горючей смеси. Низкокачественное топливо негативно сказывается на потреблении. Для форсунок подбираются жиклеры определенного диаметра. Плохо подогнанные детали могут функционировать неэффективно. Поплавок баллона настраивается под оптимальный уровень давления газа

Важно правильно подобрать место установки баллона. Как правило, его монтируют вместо запасного колеса в багажном отделении автомобиля

В большинстве случаев достаточно правильно настроить основные системные узлы. Полные правила корректировки ГБО могут состоять из 50-страничной инструкции.

Настройка оборудования

В качестве примера рассмотрим вариант настройки популярного редуктора фирмы Tomasetto (Томасетто АТ-07 электронный). Регулировка редукторов Lovato (Ловато) 2 поколения и его полных аналогов, таких как Atiker (Атикер) и Torelli (Торелли) выполняется в аналогичном порядке.

Для того, чтобы отрегулировать газовое оборудование второго поколения своими руками, требуется прогреть двигатель до рабочей температуры на бензине, перейти на газ и заглушить мотор. С этого момента разделим варианты настройки для разных типов двигателей.

Правильная регулировка ГБО 2 поколения на карбюраторе своими руками

С помощью плоской отвертки завернуть винты редуктора и дозатора до упора (без особых усилий), а затем выкрутить:чувствительности мембраны 2-3 оборота;
«винт жадности» первой камеры до полного открытия, второй на 1 оборот.
Завести мотор на газу. Постепенно закручивая винт чувствительности, найти момент падения оборотов на бедной смеси

Внимание! Падение может быть, когда смесь обогащённая. Поэтому если при выкручивании винта происходит рост оборотов, а далее опять падение, значит, это есть работа на богатой смеси

Теперь обратно вкручивая винт по часовой стрелке нужно установить пик повышенных оборотов мотора – так будет найден холостой ход (800-850 об/мин). Если выше, на самом карбюраторе винтом количества отрегулировать до нужных показаний.
Акселератором повысить работу двигателя в районе 3000 об/мин. «Винтом жадности» первой камеры выставить момент, когда при его затяжке начинается падение, а при выкручивании рост оборотов. Отпустить акселератор и сделать перегазовку, если ДВС слабо развивает обороты (имеется провал), на 1/8 выкрутить винт первой камеры регистра мощности. При этом винтом чувствительности настроить х/х как указано в пункте № 2. Проверить перегазовкой ещё раз.
Вторая камера карбюратора работает при повышенных оборотах ДВС от 3000 об/мин (зависит от марки двигателя). Поэтому «винт жадности» второй камеры нужно выставить приблизительно в тоже положение, что и первый.
Далее нужно провести контрольные испытания на ходу под разными нагрузками (подъёмы, резкие ускорения).

Настройка ГБО 2 поколения на инжекторе

Выкрутить винт регистра мощности и мембраны на 2-3 оборота, х/х закрутить до упора.
Завести двигатель. Поднять обороты ДВС до 3000-3500 об/мин, путём закручивая и выкручивания дозатора, найти пик максимальных оборотов двигателя. От этого положения, вкрутить винт регистра на 0,5 оборота.
Отпустив акселератор сделать перегазовку. Если двигатель при этом захлебывается, выкрутить на 1/8 болт дозатора. И так далее до поиска оптимального набора оборотов.
Затем постепенно закручивая винт чувствительности мембраны найти момент падения оборотов, отпустить винт на 1/8.

5.Дальнейшую настройку произвести при ходовых испытаниях. Если автомобиль не достаточно развивает мощность, немного отпустить винтом регистра подачу газа.

Источник

Виды кнопок

Кнопка ГБО – именно тот элемент, которым оснащается любое газовое оборудование при его продаже. Несмотря на это, утеря и порча переключателя топлива случается довольно-таки часто, вследствие чего вопрос относительно выбора новых кнопок всегда актуален среди автомобилистов-газовщиков. Особых сложностей в подборе новой составляющей ГБО не имеется, за исключением того, что нужно приобрести вид кнопки специально под конкретный автомобиль.

Исходя из последнего момента, стоит отметить наличие классификации кнопок ГБО, которая осуществляется по:

Виду имеющегося оборудования (не удивительно, что для ГБО 2 и ГБО 4 используются совершенно разные виды переключателей);
Типу основной топливной системы. Стоит понимать, что для карбюраторов и инжекторов кнопки ГБО производятся разные, ибо электронное управление у данных механизмов существенно различается. Удивляться чему-то тут также глупо, так как форсунки инжектора и клапана карбюратора – совершенно разные механизмы.

Помимо основных типов классификации, кнопки ГБО также подразделяются по своей функциональной оснащённости. То есть, одни устройства направлены только на отключение подачи бензина в мотор и подключение подачи газа, а другие – также имеют внешнее табло, на которое выводится информация относительно работы аппаратуры, поступающая от электронных датчиков. Естественно, кнопки второй формации устанавливать заметно сложней, ибо процесс охватывает соединение не только блоков управления топливораспределительными механизмов, но и стороннюю электронику.

Стоит отметить, что сегодня можно найти и такие кнопки переключения, которые способны организовывать подачу бензина при одних оборотах в работе мотора, а газа – при других. Однако использование подобных девайсов не рекомендуется бывалыми «автомобильными газовщиками». Аргументируют свою позицию специалисты тем, что кнопка ГБО – и так самый быстро ломающийся узел ГБО, так зачем его нагружать лишними функциями?

Вне зависимости от вида подобранного переключателя, он должен исполнять свою основную функцию – в нужный момент отключать подачу бензина из карбюратора, инжектора и включать подачу газа или же осуществлять обратную операцию. Все остальные функции кнопки являются приятным дополнением и уж точно не должны быть главными ориентирами при выборе устройства.

Блиц-советы и рекомендации

От того, как будут установлены прокладки карбюратора, зависит экономичность работы двигателя и его динамические показатели, поэтому при возникновении проблем в работе этого устройства необходимо незамедлительно приступить к замене прокладки;
Изготовить самостоятельно возможно не только изделие из картона, но, если необходима самодельная текстолитовая прокладка, то её делают из листового текстолита подходящей толщины. Обработка материала в этом случае осуществляется с помощью специальных ножниц;
Резиновая прокладка для патрубка при необходимости может быть изготовлена из плотной резины подходящей толщины. Отверстия под болты в резиновой прокладке делают с помощью дрели и спиральных свёрл, но прокладку необходимо надёжно зафиксировать между двух деревянных досок;
Прежде чем приобретать прокладку в магазине нужно разобрать карбюратор и посмотреть какая стоит деталь;
Теплоизолирующая прокладка может быть установлена в количестве 2 штук, когда подходящей толщины детали не удаётся найти, или текстолит для самостоятельного изготовления не подходит по этому параметру. Теплоизоляция, в этом случае не нарушается, и агрегат можно использовать в обычном режиме нагрузок.

Заменить прокладку карбюратора или изготовить её из картона не составит большого труда, но следует очень ответственно отнестись к подбору материала, а также к точности изготовления этой детали. После замены изделия, карбюратор устанавливается на двигатель и производится тестовый запуск двигателя, в результате которого будет ясно насколько правильно были выполнены все ремонтные операции.

Это интересно: Особенности подключения ГБО

Как правильно настроить и отрегулировать ГБО на карбюраторном двигателе

Регулировка ГБО на карбюраторном двигателе требуется, чтобы автомобиль можно было завести и при подаче газа не наблюдалось отклонения его концентрации в горючей смеси. Есть более современное газовое оборудование для машин, но установки 1 и 2 поколения популярны среди автовладельцев. В этих модификациях есть газовый редуктор. Он понижает давление газа, испаряя его и подавая в мотор в парообразном виде. Регулировка газового редуктора нужна, чтобы в смеси была верная концентрация топлива. Есть 2 типа этого узла – электронный и вакуумный, каждый из которых нужно настроить правильно.

Как настроить и отрегулировать ГБО на двигателе с карбюратором

Начнем с того, что когда речь идет о газовом оборудовании на карбюраторном двигателе, основные манипуляции сводятся к настройкам редуктора-испарителя. Указанный редуктор позволяет выполнить следующее:

отрегулировать давление газа применительно ко второй ступени (настроить чувствительность);
выставить количество газа, который проходит через клапан ХХ;

Итак, общая процедура настройки выглядит следующим образом:

Сначала двигатель запускается, причем запуск должен производиться на бензине.
Далее силовой агрегат, работающий на бензине, должен выйти на рабочие температуры.
После прогрева нужно выставить на карбюраторе холостые обороты 950-1000 об/мин.
Далее подачу бензина нужно перекрыть и выждать, пока его остатки будут выработаны.

Теперь переходим к настройке ГБО. На начальном этапе регулировок следует:

Вывернуть дозатор полностью (сечение канала для подачи газа открыто максимально).
Если дозатор имеет раздельные секции, позволяя отдельно производить регулировки по каждой камере, тогда для первой камеры выставляется полное открытие канала, а для второй канал открывается по минимуму.
Регулировочный винт, который позволяет настраивать ХХ, сначала полностью закручивается, после чего его следует отпустить на 5 оборотов;
Что касается винта чувствительности, его следует поставить в среднее положение.

Далее нужно приступать к настройкам режима холостого хода. После того, как все описанные выше манипуляции были завершены, двигатель автомобиля нужно завести, при этом запуск уже производится на газу. Также необходимо вытянуть «подсос».

Затем следует поднять обороты до 1750-1950 об/мин, далее, вращая винт холостых на несколько оборотов, параллельно убирается подсос. Операцию зачастую приходится проделывать по нескольку раз. Основной задачей является найти такие обороты холостого хода, чтобы при полностью убранном подсосе двигатель работал устойчиво на ХХ.

После того, как нужные обороты были подобраны (ДВС работает ровно и стабильно при убранном подсосе), следует начать прокручивать винт, отвечающий за чувствительность. Закручивать винт нужно медленно и поэтапно.

В случае, когда обороты ХХ начинают сильно плавать, тогда винт холостого хода откручивается на максимум. Если же устойчивой работы мотора добиться не удается, тогда винт чувствительности закручивается на пару оборотов обратно, после чего вся процедура настройки повторяется заново.

Как видно, необходимо найти правильный баланс между винтом «количества» газа и винтом холостого хода. Удачным результатом можно считать такой, когда винт чувствительности полностью закручен, а обороты ХХ составляют около 1150-1200 об/мин, при этом мотор работает ровно.

Завершающим этапом можно считать дополнительную подстройку холостых оборотов при помощи соответствующего винта. Указанный винт еще немного закручивается, обороты опускаются до минимально возможных, затем винт немного откручивается, а обороты ХХ должны стать на отметку около 1 тыс. об/мин.

Датчик давления во впускном коллекторе

Но установка ГБО 2 поколения на инжекторные моторы невозможна без подключения множества устройств контроля. Датчики давления, например, во впускном коллекторе, необходимы для правильной работы двигателя на различных оборотах. Это базовый элемент, который используется в системе управления любого двигателя, работающего на бензине. Его обязательно необходимо будет адаптировать с электронным блоком управления газового оборудования. Он позволяет рассчитать плотность воздуха, определить его расход, следовательно, происходит оптимизация процесса смесеобразования и топливоподачи двигателя. Этот датчик давления может быть прекрасной альтернативой для расходомера воздуха. Кроме того, существуют конструкции ЭБУ, в которых датчики давления используются вместе с расходомерами. Без них газобаллонное оборудование будет неправильно работать.

Кнопка ГБО карбюратор

Переключатель вида топлива для карбюработного автомобиля имеет индекс «G» и три положения:

I – режим работы только на бензине. При этом режиме работы задействован бензиновый насос, а все газовое оборудование отключено;
0 – режим работы, при котором обе системы подачи питания отключены. Позволяет выработать содержимое поплавковой камеры карбюратора перед переходом на газ. Этот режим работы необходим для предотвращения заливания ДВС двумя видами топлива одновременно.
II – режим работы только газ. Автомобиль заводится и работает исключительно на газу, топливо подача на бензиновый насос при этом не используется. В весенне-летний период времени года можно эксплуатировать автомобиль вовсе без бензина.

На лицевой панели устройства предусмотрены светодиодные индикаторы, которые сигнализируют о том, на каком топливе в данный момент работает автомобиль.

На боковой панеле устройства разположен потенциомерт, который регулирует время подачи газа. В случае, когда двигатель по каким-либо причинам не работает или не заводится в этот промежуток времени подача газа прекращается в автоматическом режиме.

Большинство кнопок переключения газ-бензин дополниетльно оснащены индикацией количества оставшегося в баллоне газа.

Регулировка и ремонт газового редуктора Lovato

В газобаллонном оборудовании редуктору отведена наибольшая значимость среди всех узлов. Его задача: предоставить возможность водителю понизить давление, которое поступает из баллона. Ремонт, а именно регулировка, на редукторе автомобиля предусматривает работу с одним или двумя регуляторами: в этоми заключается главное отличие.

В принципе газовый редуктор примитивный регулятор давления, устроенный с целью поддерживать стандартное значение давления от расхода топлива автономно. Как показывает практика, устройство поддерживает его с незначительным коллебанием. Давление немного снижается с повышением расхода газа. Это не очень существенный момент, но требующий внимания.

Предложение от производителя

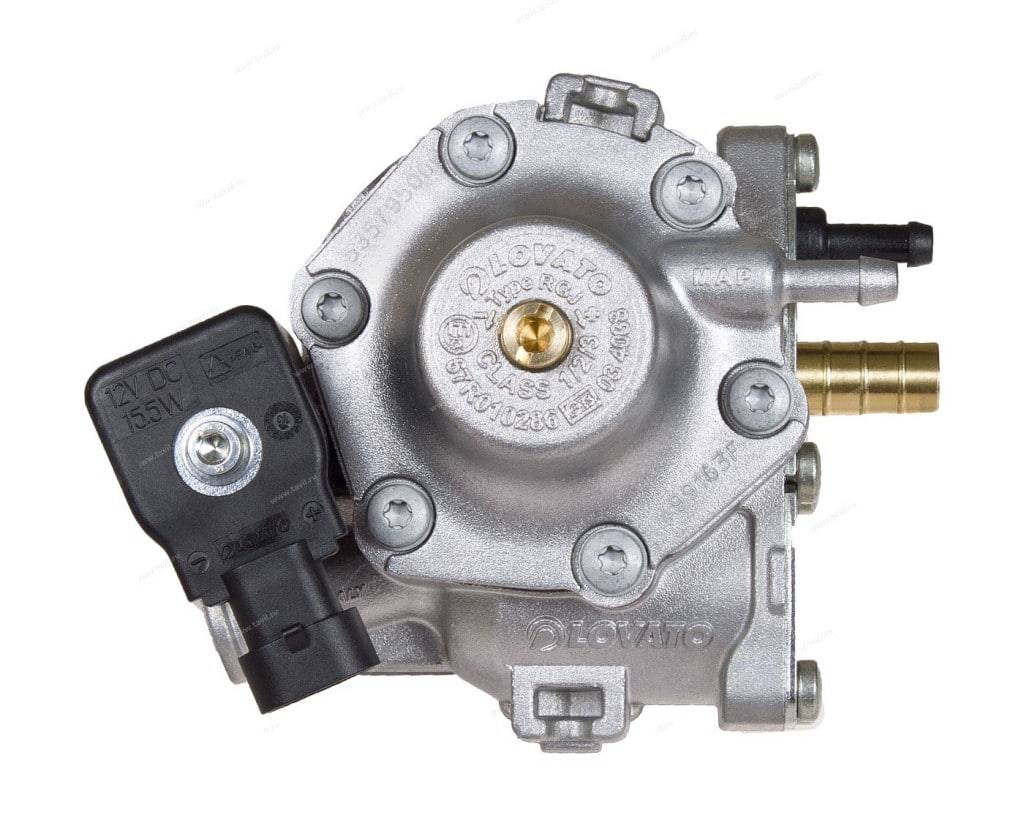

Редуктора Lovato

Устройство редуктора Lovato характеризуется универсальностью, простотой и надежностью. Для турецких полукустарных производителей изготовитель является образцом для подражания. Практически все поколения турецких редукторов переняли дизайн сплюснутого «барабана», на торцах которого две штампованные крышки. Компания «OFFICINE Lovato S.p.A.» принадлежит к предприятию семейного типа которое было основано в послевоенное время в условиях острой нехватки горючего. В современных условиях компания Lovato– один из лидеров мирового рынка газобаллонной системы. Ремонт, а именно регулировка, аналогов Lovato зависит от следующих факторов:

поколения механизма;
количества регуляторов;
топливной системы.

Товарный ряд производителя:

Редуктор пропановый Lovato вакуумный на 90 и 140 kW. Устройство предназначено для систем 1-го поколения ГБО на авто карбюраторного типа с мощностью до 123 лошадиных сил. Редуктор предназначен исключительно для переоборудования на пропан.
Пропановый редуктор Lovato электронный 90, 140, 170 kW. Устройство предназначено для систем ГБО 1, 2 и 3-го поколения на авто инжекторного, моноинжекторного и карбюраторного типа с мощностью двигателя до 123 лошадиных сил. Редуктор предназначен для пропан-бутана.
Редуктор Lovato метановый. Устройство 2-го поколения применяется для переоборудования на метановое топливо автомобилей и автобусов.

Настройки редуктора

Ремонт, а именно регулировка, редуктора предусматривает ориентацию в его настройках. Пропановые аналоги в основном имеют два регулятора, но и встречаются с одним. Редуктора метанового типа почти всегда характеризуются одним регулятором. В их управлении эти настройки являются наиболее проблемными.

Ремонт для газового поколения редукторов с одной уникальной настройкой предусматривает манипуляции исключительно с давлением передаваемого газа. Владельцы автотранспорта с особым энтузиазмом предпочитают «подкручивать» давление самостоятельно

Задав единственное верное и что немало важно, истинное значение давления, один лишь топливный редуктор даст возможность ограничить потребление газа в режимных мощностях за счёт элемента, именуемого винтом жадности

Ремонт обладает некоторыми сложностями в случае, когда винт находится в положении «закрыто». Для сохранения холостого хода в этом случае требуется нарастить давление, процесс которого предусматривает:

Проверку редуктора перед настройкой, а именно, открыт ли «винт жадности».
После реализации предыдущего этапа можно приступить к регулировочным работам.

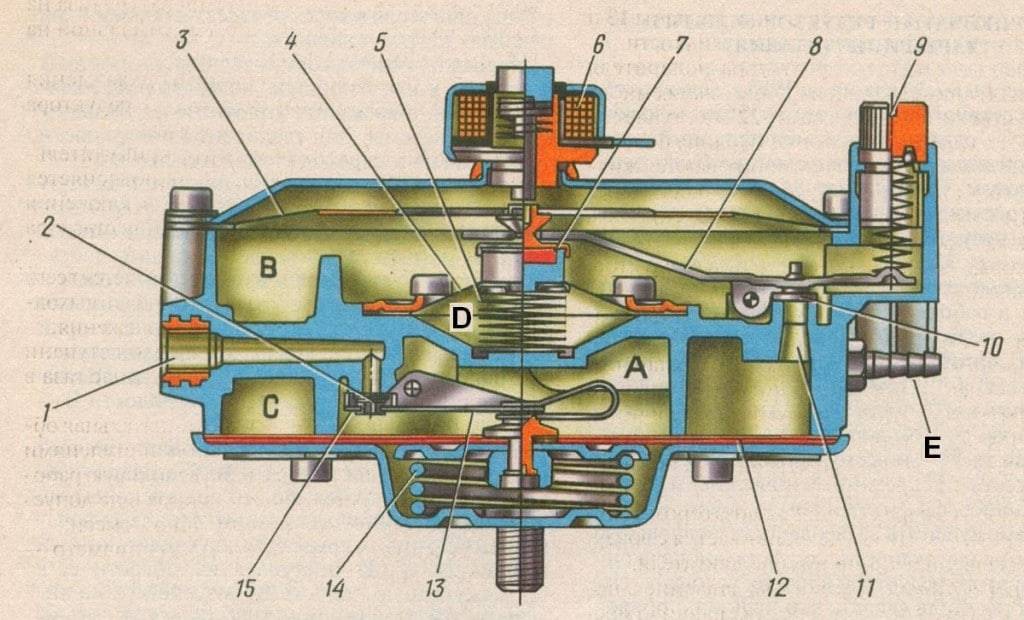

Устройство редуктора Lovato

Процесс регулировки

Непосредственно газовый регулятор ловато представлен в виде винта, сжимающего пружину. Для того чтобы его установить, следует учесть:

при закручивании подача газа будет сбавляться редуктором;
при выкручивании – наростать.

Иногда винты встречаются с левой резьбой, чаще всего она правая. Этот момент зависит от дизайнерской фантазии производителя. Чтобы слегка упростить эту задачу необходимо учесть: при любом вращении ему свойственны вышеперечисленные характеристики изменения давления газа.

Регулировка холостого хода на автотранспорте объясняется степенью тряски мотора. Его спокойная работа свидетельствует о том, что ремонт редуктора выполнен грамотно и качественно.

Итак, запускаем мотор и удерживаем открытой дроссельную заслонку. Затем плавно отпускаем её и сбавляем обороты до тех пор, пока силовой агрегат заглохнет. В тоже время не забывайте условие: газовый редуктор двигателя автомобиля должен продолжать работать. Для «чайников» пояснение: двигателю не заглохнет полностью, если начать кручение регулятора дроссельной заслонкой в произвольном направлении. Если просматривается худшая работа мотора, придётся изменить курс вращения редуктора и восстановить его стабильную деятельность.

Датчик положения коленвала

Это устройство необходимо для того, чтобы синхронизировать управления впрыском и зажиганием. Некоторые называют ДПКВ датчиком синхронизации. Кто-то даже именует его датчиком начала отсчета. Все три названия можно использовать, они верны. Без него невозможно произвести установку ГБО 2 поколения на инжектор. Выходные сигналы от этого устройства контролируют ЭБУ двигателя. Полученные данные используются для установки необходимого количество топлива, которое подается в камеру сгорания. Также определяется момент впрыска. В бензиновых моторах происходит установка угла опережения зажигания.

В случае если необходима регулировка фаз газораспределения, ДПКВ контролирует угол поворота распредвалов. Если имеется адсорбер и он работает, то производится регулировка времени его включения. Самыми популярными на сегодняшний день являются ДПКВ индуктивного вида. Редко используются устройства, в основе которых лежит эффект Холла. Как вы поняли, смонтировать ГБО 2 поколения на ВАЗ окажется несложно, потребуется приобрести только блок управления, большинство датчиков уже стоят на двигателе.

Плохой напор

Рассмотрим, что влияет на напор воды в газовой колонке:

Присутствие засоров. Каждая труба, по которой осуществляет движение вода, имеет свойство забиваться мусором. Если брать для примера газовую колонку Электролюкс, то засор возникает в сетчатом фильтре, набитым известью и ржавчиной. При малой проходимости воды напор будет минимальным.
Технические работы. В этом случае накипь появляется внутри теплообменника. При перекрытии воды и возобновлении работы водяного узла газовой колонки, происходит «гидроудар», после чего часть накипи проникает в смеситель и образует засор.
Мощность устройства. Для газовой колонки Бош и прочих моделей важна мощность устройства. Она создаст хороший напор в системе. Если мощность прибора менее восьми, то и напор будет минимальным. Для хорошей работы водяного узла газовой колонки, стоит приобретать устройство с мощностью от восьми до десяти киловатт.
Накипь. Обычно она возникает ёмкостях из металла, в которых доводят до кипения воду. В газовой колонке баком считается теплообменник. При жёсткой воде на его стенках возникает накипь, которая впоследствии перебирается в трубки, за счёт чего снижается напор.
Профилактические мероприятия. Любому устройству, в том числе газовой колонке, нужен регулярный уход, а именно профилактика возникновения засоров. В большинстве случаев, снижение напора воды возникает при небрежном пользовании прибором.

Зачем требуется калибровка

Отладку газового оборудования на автомобилях проводят обязательно, так как в другом случае, если не «подкрутить» редуктор-испаритель, машину будет невозможно завести. Это обусловлено тем, что нет электронного управляющего блока (ЭБУ), который бы имел нужные прошивки под автомобиль определенной марки и модели. В такой аппаратуре главная задача – выставить нужную программу и проверить правильность ее работы. Но такое ГБО ставят по большей части на инжекторные моторы со сложной технологией впрыска.

Если не выполнять такую наладку на ГБО 1 и 2 поколения, то в двигатель также может подаваться неверный по концентрации состав газо-воздушной смеси. Из-за этого наблюдают перерасход горючего или же догорание очередной его порции на выпуске. Постепенно, из-за некорректной работы двигателя, клапаны прогорают

При этом нужно принимать во внимание, что нельзя получить одинаковый расход топлива в режиме газа и бензина. Трата первого всегда будет выше на 15-20% относительного второго, а отклонения от такого значения указывают на неверный состав газо-воздушной смеси

Регулировка ГБО ранних поколений обязательна, без нее мотор может не запуститься или состав воздушно-газовой смеси будет неправильным. Делают эту настройку после установки оборудования на автомобиль, а потом каждый сезон. Выполнить ее несложно, но на последнем этапе – во время наладки дозатора, рекомендуют взять себе кого-то в помощь, так как подсосом пользоваться нельзя.
