Регулировка и ремонт актуатора турбины своими руками

Определение понятия

Итак, актуатор – что это такое? Само слово очень созвучно с другим похожим – «активатор». Понятие обоих почти одинаковое. Актуатор представляет собой техническое устройство или спусковой механизм, передающий усилие от управляющего на управляемый объект. Само воздействие может быть разнообразным: от линейного до вращающего. При этом в зависимости от того, как прилагается усилие, определяется разнообразие приборов.

В автомобильной конкретике актуатор может быть представлен приводом центрального замка. Усилие от управляющего контура здесь передаётся в линейное перемещение путём червячной передачи. Но самый простейший автомобильный актуатор – это механический домкрат. Здесь управляющим узлом выступает человек. А актуатор передает вращательное воздействие в вертикальное перемещение площадки домкрата. Имеется в виду простейший механический прибор, сделанный в виде трапеции.

Как самому отремонтировать и настроить актуатор турбины

Турбонаддув сегодня является одним из самых распространенных способов, который позволяет существенно увеличить мощность бензинового или дизельного двигателя без увеличения рабочего объема силового агрегата. Установка турбокомпрессора также является более эффективным решением по сравнению с механическими нагнетателями.

Основой турбонаддува является подача воздуха в цилиндры ДВС под давлением. Чем больше воздуха удается подать в мотор, тем большее количество топлива получается сжечь. Гражданские версии турбомоторов имеют не слишком большой наддув, которого достаточно для достижения необходимых показателей.

Вполне очевидно, что для достижения максимальной производительности на двигатели устанавливаются турбины, которые способны обеспечить высокое давление.

В этой статье мы поговорим о том, для чего нужен актуатор на турбине, каков принцип работы актуатора турбины, а также как производится проверка актуатора турбины и настройка данного элемента.

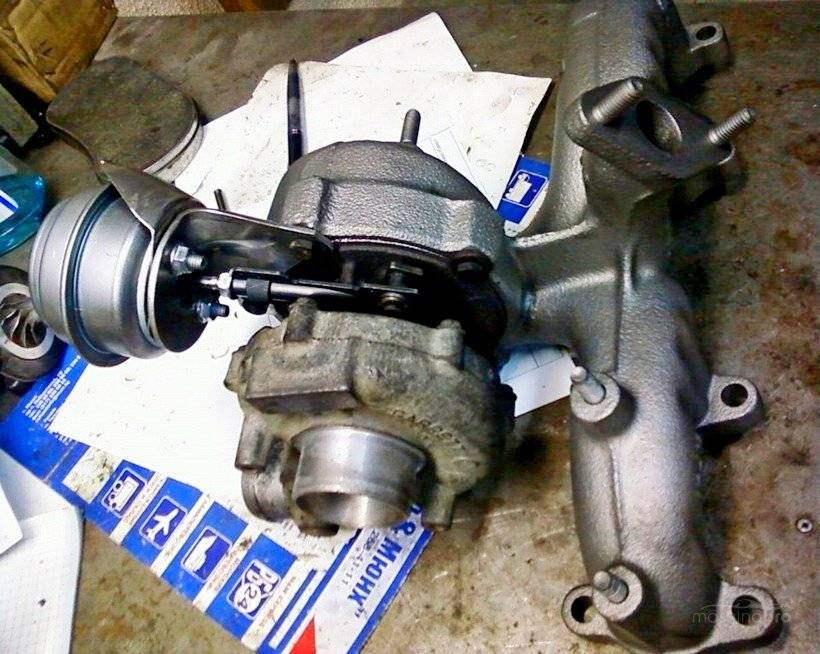

Актуатор турбины: особенности работы

Актуатор, он же вестгейт или вакуумный регулятор — клапан для сброса избыточного давления воздуха на высоких оборотах двигателя. Задачей данного решения является своеобразная защита турбокомпрессора и двигателя. Указанный регулятор для защиты от избыточных нагрузок находится в выпускном коллекторе (фактически, на самой турбине), местом установки является область перед турбиной.

Работает вестгейт по следующему принципу: если обороты двигателя высокие, в результате чего растет давление отработавших газов и давление надувочного воздуха, тогда открывается клапан. Его открытие перенаправляет часть выхлопных газов в обход турбинного колеса.

Другими словами, отработавшие газы, вращающие крыльчатку турбинного колеса и вал, на котором параллельно установлена крыльчатка компрессорного колеса, перепускаются. В результате интенсивность работы турбины снижается, уменьшается подача воздуха в цилиндры ДВС.

Так происходит в том случае, когда турбинное колесо раскручивается выхлопными газами до слишком высоких оборотов, в результате чего актуатор инициирует срабатывание обходного клапана, то есть отработавшие газы проходят мимо турбинного колеса. Получается, вестгейт попросту не позволяет турбонагнетателю раскручиваться до максимума под действием слишком сильного потока выхлопа на высоких оборотах мотора.

Добавим, что турбомоторы с завода изначально точно настроены. Во время тюнинга ДВС или установки турбонаддува на атмосферный мотор актуатор необходимо настраивать отдельно. Настройка и регулировка актуатора турбины является важным моментом, так как от нормальной работы системы зависит исправность двигателя и турбокомпрессора. Вестгейт желательно настраивать при помощи спецоборудования, но также это можно сделать самостоятельно, о чем мы расскажем ниже.

Распространенные неисправности вестгейта

Теперь давайте поговорим о частых неисправностях, при которых неизбежна замена актуатора турбины или требуется ремонт данного элемента. Начнем с того, что причин для выхода из строя указанной детали несколько. Прежде всего, ломаются электронные компоненты, возможны неисправности электромотора, а также происходит поломка зубьев шестерней привода клапана.

В ряде случаев проблема устраняется после диагностики в специализированных сервисах по ремонту турбин. Специалисты проводят проверку работоспособности контроллера, выполняют целый ряд тестов. Частой неисправностью, которую помогает устранить ремонт актуатора турбины без замены, является вышедшая из строя манжета (мембрана актуатора турбины).

В полседнем случае к поломке приводит значительный пробег и естественный износ деталей, в результате часто указанная манжета повреждается. Для устранения необходимо снять актуатор турбины, после чего из корпуса вынимается старая мембрана. Далее поверхности следует обезжирить, после чего новая манжета приклеивается клеем к корпусу с двумя колпачками и дополнительно проходит процесс круговой завальцовки. Затем производится настройка актуатора турбины.

Распространенные неисправности актуатора турбины

Можно выделить три главных причины, почему ломается вестгейт:

Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.

В условиях специализированного сервисного центра можно устранить все описанные выше проблемы, но важно отметить, что для начала необходимо правильно диагностировать поломку, для чего потребуются специальные тестеры. Соответственно, самостоятельный ремонт актуатора турбины часто невозможен из-за отсутствия необходимого оборудования

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить. Особенно это актуально, когда выходят из строя манжет или маслосъемные колпачки, которые не подлежат замене. В таком случае потребуется снять актуатор турбины и установить на его место новый. Делается это следующим образом:

Первым делом потребуется достать из корпуса старую манжету; Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом; После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками; Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка; Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности. На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой

Остается его настроить, чтобы он правильно работал с системой

На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой.

Как проверитьактуатор турбины?

Диагностика электронного турбокомпрессораначинается с проверки тестером. Актуатор можно тестировать на автомобиле, аможно предварительно демонтировать. Проверке подлежат:

вакуумный клапан;
исполнительный механизм;
турбинный клапан.

Диагностику нужно периодически проводить, дажеесли вестгейт не дает повода. Когда происходит незначительная поломка турбины,это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломкеагрегата.

Тестирование можно производить так – запускаемдвигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — вкакой-то момент он начнет двигаться. Запомните, на каких оборотах моторатурбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности.Более точные показания можно получить на стенде.

Подытожим.

Актуатор турбины – агрегат, основанная задача которого – защита от переизбытка давления и самой турбины, и двигателя в целом.

Принцип работы актуатора может быть различен, все зависит от производителя и конкретного устройства системы.

Ремонт и настройка актутора – непростая задача, как в диагностике, так и самом ремонте. Если читаете это материал, то, наверное, вам еще рано вмешиваться в работу данной системы, в помощь будут только специализированные сервисы. Если же хочется самостоятельно разобраться, необходимо обзавестись сервисной литературой по данной тематике конкретного производителя, что не всегда просто, ввиду редко имеющегося у такового желания делиться подобными секретами, уменьшая собственную прибыль на сервисе.

Как работает актуатор турбины дизельного двигателя?

На сленге автолюбителей этот узел имеет разные названия — например, вестгейт, вакуумный регулятор. Как и другие механические узлы, актуатор может сломаться, и тогда, чтобы продолжить эксплуатировать турбированный двигатель, его приходится менять. Но замена — это полбеды. Потом вестгейт придется регулировать, и это уже серьезная задача, правильно выполнить которую сможет только опытный водитель.

Регулятор ставят в выпускной коллектор машины. Принцип его действия простой. При увеличении скорости мотор начинает работать на повышенных оборотах. Давление отработанного газа растет. Появляется необходимость провести его мимо колеса турбины. Тогда и начинает действовать вестгейт — его клапан открывается и пропускает газы через себя.

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Не работает актуатор турбины: признаки

Симптомов поломки турбокомпрессора несколько, но основной – синий выхлоп. Особенно ярко он выражается во время разгона, но когда работа силового агрегата стабилизируется, выхлоп приобретает обычный цвет. Дым синеет из-за сгорания масла, которое попало в мотор по причине его вытекания из турбокомпрессора.

Из выхлопной трубы может выходить и черный дым, что говорит о сгорании обогащенного топлива из-за утечки воздуха в интеркулере. Также выхлоп может быть черным из-за поломки управляющей системы турбокомпрессора.

Выход дыма белого цвета также говорит о неисправности турбокомпрессора. Выхлоп белеет из-за засора в сливе турбинного маслопровода. Другими явными признаками неисправности актуатора являются потеки масла на турбине и значительное увеличение его расхода. Это свидетельство засора в каналах подачи воздушной массы или маслопровода.

Если автомобиль стал разгоняться медленнее обычного, дело также может быть в турбокомпрессоре. Его неисправность может стать причиной недостаточного поступления воздушной массы в силовой агрегат. Нехватка воздуха приводит к серьезному падению мощности мотора.

Еще один признак поломок в турбине — сильный шум при работе двигателя. Его появление бывает вызвано протеканием воздуха между выходом компрессора и мотором. Вместе с шумом появляется неприятный скрежет при включенном турбокомпрессоре. Скрежет или шум могут быть следствием образования трещин, вмятин или других механических повреждений, которых касаются лопасти агрегата.

Если расход масла значительно увеличился, а выхлоп стал более токсичным, проверьте воздушный фильтр или подключенный к турбине воздушный канал. Может быть, проблема в том, что эти элементы засорились.

Последний признак нерабочего состояния вестгейта – самый распространённый. Это выход масла из компрессора. Причина неоригинальна — это все то же замусоривание кожуха оси турбогенератора. Также выход масла мог быть спровоцирован неисправностью смазочной системы или ее закоксовыванием.

Как проверить актуатор турбины?

Диагностика электронного турбокомпрессора начинается с проверки тестером. Актуатор можно тестировать на автомобиле, а можно предварительно демонтировать. Проверке подлежат:

вакуумный клапан;
исполнительный механизм;
турбинный клапан.

Диагностику нужно периодически проводить, даже если вестгейт не дает повода. Когда происходит незначительная поломка турбины, это ведет к чрезмерному нагреву подшипников и, как следствие, к полной поломке агрегата.

Тестирование можно производить так – запускаем двигатель и газуем на месте. При этом нужно посматривать на шток вестгейта — в какой-то момент он начнет двигаться. Запомните, на каких оборотах мотора турбокомпрессор начал срабатывать — это будет ориентиром для проверки его исправности. Более точные показания можно получить на стенде.

Актуатор турбины: принцип работы и настройка

Для многих водителей автомобиль – это просто средство передвижения, тогда как для других машина является хобби, в которое они готовы вкладывать время и деньги, чтобы добиться улучшения базовых характеристик. Одним из наиболее популярных способов тюнинга двигателя автомобиля является установка турбины (турбокомпрессора). Турбина способна значительно повысить мощность мотора, если ее правильно подобрать и настроить.

В настоящее время наибольшую популярность имеют турбины высокого давления, которые отличаются от базовых вариантов турбокомпрессоров наличием клапана. Он необходим, чтобы справляться с избыточным давлением при работе двигателя на высоких оборотах.

Обратите внимание: В автомобильном сленге данный клапан может носить разные названия, среди которых самые распространенные следующие: вестгейт, актуатор, вакуумный регулятор. Следует понимать, что под всеми этими терминами подразумевается одна деталь, которая занимается защитой турбины от перегрузок при работе на высоких оборотах

В процессе эксплуатации актуатор турбины может выйти из строя, и владельцу автомобиля потребуется его замена, чтобы продолжить эксплуатировать автомобиль с турбированным мотором

Замена вестгейта подразумевает не только его установку, но и регулировку, которую крайне важно выполнить правильно. В рамках данной статьи рассмотрим, как настроить клапан турбины самостоятельно, не обращаясь к специалистам сервисных центров

Конструкционные особенности вакуумного регулятора

Наибольшее распространение получили устройства типа Bypass, которые предлагаются в двух вариантах:

Актуатор турбины с замкнутым циклом. Здесь лишнее давление поступает в разогретый сектор устройства посредством байпасного канала. Такая технология снижает инерционные потери, возникающие при увеличении турбинным колесом своих оборотов. Когда образуется избыточное давление, начинает изгибаться диафрагма. В результате усилие возвратной пружины преодолевается, устройство открывается и все «лишнее» поступает в байпасный канал.
Blow-Off. Здесь тоже применяется «принцип насоса». Отличие заключается в том, что выброс излишков осуществляется в атмосферу: при этом процесс сопровождается характерным звуком.

Как настроить турбинный актуатор автомобиля

Если в процессе работы автомобиля ощущается дребезжание турбины при выключении двигателя, важно ее правильно настроить. Аналогичные звуки можно услышать при перегазовкахв момент сброса оборотов

Звуки случаются по причине свободного перемещения стока и издаются калиткой регулятора. Знания, как отрегулировать актуатор турбины, вам понадобятся при недостаточном наддуве в турбине. Но такая ситуация происходит только тогда, когда вы уверены в целостности механизмов и герметичности системы впуска.

Существует несколько способов увеличения давление наддува:

Расслабление либо затягивание окончания закрытия вестгейта (позволяет увеличить или ослабить уровень открытия заслонки, поэтому можно вручную настроить тягу на перепускном вентиле);
Установка соленоида (устройство измеряет текущий показатель давления и в рабочем режиме снижает этот уровень).3

Как отрегулировать актуатор турбины

Настройка устройства производится двумя способами, каждый из которых позволяет увеличить эффективность работы турбокомпрессоре.

Настройка наддува

Самый простой метод заключается в замене пружины: чем она будет жестче, тем больше воздействие на мембрану и наоборот. Все зависит от того, что требуется: понизить силу воздействия газов на вакуумный регулятор или понизить.

Следующий способ — регулировка по резьбе на его конце. Ослабление приведет к удлинению тяги вестгейта, а затягивание, наоборот, к уменьшению длины детали. В последнем случае заслонка плотнее прижимается и потребуется большее усилие для ее открытия. Итогом такого действия является более быстрое раскручивание крыльчатки турбинного колеса.

Применение соленоида

Его также называют буст-контролем. Установка этого устройства увеличивает силу наддува. Соленоид монтируется перед вакуумным регулятором. Соленоид просто выпускает часть воздуха, «облегчая» функционирование клапана.

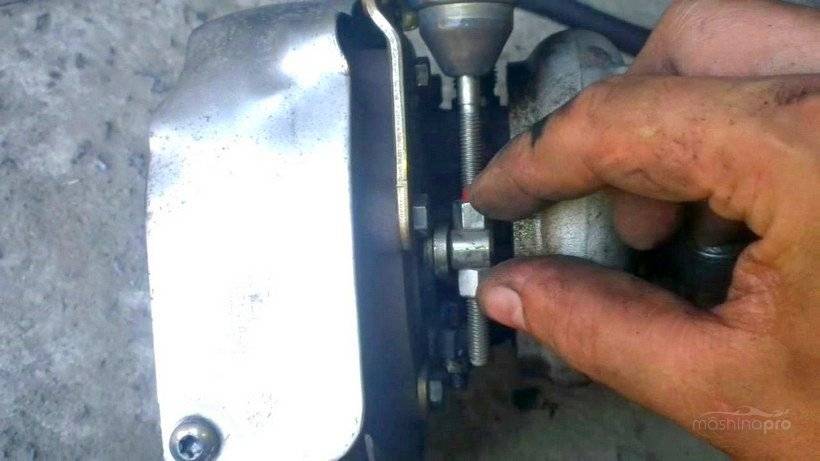

Регулировка штока

Для выполнения этой операции рекомендуется демонтировать турбокомпрессор с двигателя (на некоторых моделях авто до регулировочной гайки можно добраться и без снятия агрегата). Это даст возможность увидеть, как закрывается «калитка». Если шток сделать короче, то она прижмется сильнее и наоборот.

Процесс регулировки (понадобятся пассатижи и ключ на 10):

снимите скобу со штока и ослабьте гайку;
подтяните (крутить нужно влево) пассатижами винт регулировки;
при этом смотрите на «калитку», которая должна закрыться до упора;
слегка постучите ключом по заслонке: если слышен дребезг, продолжите затяжку, пока он не исчезнет (здесь стоит учитывать, что 1 полный оборот винта соответствует примерно увеличению давления на мембране в 0,3 Бара);
затяните гайку и поставьте скобу на место.

После такой регулировки вакуумный регулятор будет закрываться полностью. Чтобы проверить правильность настроек, запустите мотор и опробуйте его на разных режимах с перегазовками. Посторонних звуков быть не должно (в т. ч. и при глушении двигателя).

Самостоятельная проверка турбины перед обращением в специализированный сервис

Есть несколько способов самостоятельной проверки турбины на наличие критичных и недопустимых повреждений:

Иссечение или повреждение лопастей компрессорного колеса турбокомпрессора. Поломка диагностируется визуально. Необходимо снять патрубок воздушной магистрали с холодной части турбины, осмотреть лопасти, они должны иметь правильную аэродинамическую форму. Не допускается к дальнейшей эксплуатации согнутые или сломанные лепестки компрессорного колеса.
Заклинивание вала в следствие перегрева или масляного голодания вала турбокомпрессора. В данном случае компрессорное колесо перестает вращаться. Провернуть получается лишь приложив усилие. Если наблюдается заклинивание, турбокомпрессор подлежит обязательному ремонту.
Перерасход масла и загрязнение воздушной магистрали двигателя. Если обнаружен излишний расход масла, необходимо проверить состояние механической части турбокомпрессора. После снятия патрубка с холодной части, проверяется люфт вала. При значительной выработке постели втулок и упорного подшипника, возможна разгерметизация масляной камеры внутри картриджа и попадание масла во впускной тракт двигателя.

Для более точной диагностики необходимо снять турбокомпрессор и обратиться за помощью в специализированный сервис по ремонту турбин.

Распространенные неисправности актуатора турбины

Можно выделить три главных причины, почему ломается вестгейт:

Выходят из строя электронные составляющие компонента системы, которые отвечают за его своевременное открытие/закрытие;
Ломаются зубья шестерней привода, что приводит к сложностям при открытии и закрытии клапана;
Выход из строя электромотора, который отвечает за работу створки, вследствие чего система не функционирует должным образом.

Чаще всего, когда клапан турбины выходит из строя, его целесообразнее не ремонтировать, а заменить

Первым делом потребуется достать из корпуса старую манжету;
Далее крайне важно обезжирить поверхности, чтобы они плотно скрепились друг с другом;
После этого, используя герметичный клей, нужно наклеить новую манжету на корпус с двумя колпачками;
Для создания необходимого вакуума между колпачками создается зазор, вместе с тем обеспечивается дополнительная смазка;
Далее при помощи клея крепится мембрана, и ее важно завальцевать по всей окружности. На этом можно считать установку активатора завершенной. Остается его настроить, чтобы он правильно работал с системой

Остается его настроить, чтобы он правильно работал с системой

Принцип работы турбины

Рассмотрим работу турбокомпрессора с электронным актуатором и плавно перейдём к тому, что ПОЛЕЗНО И НЕОБХОДИМО ЗНАТЬ всем, кто эксплуатирует а/м с любым турбонаддувом, дизельным или бензиновым двигателем.

Принцип работы турбокомпрессора

На рисунке мы видим как происходит работа (движение, изменение направления лопаток) механизма изменяемой геометрии с приводом от электронного актуатора.

На малых оборотах двигателя лопатки изменяемой геометрии находятся в полузакрытом или почти закрытом (этот зазор имеет значение) состоянии, закольцовывая поток воздуха выхлопных газов, тем самым максимально воздействуя на края лопастей колеса (ротора ) турбины. А/м готов к старту, и теперь все зависит от количества выхлопных газов, т.е. нажатия на педаль газа. В этом положении лопаток геометрии и будет максимальный нуддув, т.е. максимальное ускорение в дальнейшем. При открывании лопаток механизма изменяемой геометрии направление потока выхлопных газов изменяется и направлено больше к центру ротора, да и скорость потока уменьшена открытием лопаток, таким образом минимально воздействуя на лопасти колеса турбины.

Существует спорный вопрос по описанию на страницах интернета работы механизма изменяемой геометрии, т.е.

при каком положении лопаток геометрии происходит ускорение автомобиля, но если совместить теорию с практикой, то происходит именно так, как описано выше.

Чтобы добиться корректной и максимально правильной работы турбокомпрессора необходимо производить регулировку электронного актуатора на специальном электронном оборудовании (тестере приводов). Тестер приводов можно использовать как в стационарном режиме для регулировки снятого с ДВС турбокомпрессора, так и в перенoсном режиме от аккумуляторной батареи для проверки непосредственно на самом автомобиле

Турбина с сервоприводом

Коснёмся немного подробнее турбокомпрессора с электронным актуатором (с сервоприводом). Есть два основных вида выхода из строя сервопривода, это механическая поломка и поломка по электронной части.

Поломка механической части электронного актуатора происходит в основном из-за плохой работы (заедания, заклинивания, поломки) механизма изменяемой геометрии турбокомпрессора.

В свою очередь повреждение или полная поломка механизма изменяемой геометрии (в основном в паре с ротором (валом) турбокомпрессора) происходит по причине разрушения двигателя (куски клапана, седла или направляющей клапана, куски поршня) или, что немаловажно, по причине поврежденного воздуховода или воздушного фильтра и иногда из-за нерабочего клапана ЕГР

Замена актуатора: когда требуется?

Иногда турбина выходит из строя сразу, но обычно это происходит постепенно. Чтобы определить поломку на ранней стадии, нужно присмотреться к работе машины. Если все усилия по ремонту этого устройства не дали результатов, придется купить новый актуатор.

Раньше замена производилась в сборе с турбиной, теперь актуатор можно заменить отдельно. Некоторые мастера вообще рекомендуют не пытаться ремонтировать это устройство, а сразу его менять — если, конечно, дело не в закисшем соединении. Узел обязательно придется заменить, если шарнир тяги на регуляторе износился. Работа эта не такая уж и сложная. После замены девайса понадобится время на его адаптацию.

К преждевременному выходу из строя актуатора приводят агрессивный стиль езды, применение некачественного топлива и моторного масла. Чтобы агрегат прослужил дольше, допускать подобного не стоит — лучше использовать только сертифицированные техжидкости.
