Очередность
передние сиденья сдвигаются максимально вперед, спинки сидений наклоняют тоже вперед и открывается доступ к креплению катушки;
демонтируется катушка;
ремень полностью вытягивается и по наличию квадратика из пластика определяется сторона размещения блокиратора; Важно: ошибка с определением приведет к разбору катушки со стороны пружины, которая может жестоко порезать лицо и руки!
вытащив четыре пистона, в горизонтальном положении снимается крышка корпуса;
катушка разбирается и открывается доступ к храповику;
со всех подвижных деталей удаляется старая загустевшая смазка;
производится набивка механизма катушки морозоустойчивой смазкой, например,
Способы диагностики
Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.
Внимание!
Если случилось ДТП и сработали подушки безопасности, то ремни нужно заменить новыми.
Недостаточное втягивание ремня
Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.
В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.
- Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
- Датчик движения ремня – блокирует его при резком вытягивании.
Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.
Как проверить датчик движения авто
Существует два способа проверки указанного датчика.
Первый способ
Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.
- Выберите ровный участок дороги с хорошим обзором.
- Водитель должен сидеть в удобном положении, пристегнутым ремнем безопасности, правильно отрегулированным.
- Двигайтесь не быстрее 10 км в час.
- Резко затормозите, остановив машину. Если блокировка исправна, то ремень заблокируется.
- Проверка выполняется два раза для переднего и заднего мест.
Устройство втягивания ремня, которое не способно удержать человека, использовать запрещается.
Второй способ
Для этого нужна ровная дорога с круговым движением, чтобы руль автомобиля находился в крайнем положении.
- Водитель пристегнут ремнем.
- Пассажир садится на заднее сиденье и также пристегивается.
- Запустите мотор, поверните руль до конца влево и двигайтесь со скоростью 16 км в час.
- При попытке пассажира медленно вытянуть ремень, он должен заблокироваться.
Если какой-либо из ремней поддается вытягиванию, то использовать его в эксплуатации нельзя.
Автомобиль должен неподвижно стоять на горизонтальной ровной дороге. Захватите ремень безопасности и попытайтесь резко вытянуть. Должна сработать блокировка через 25 см вытягивания. В противном случае такой ремень использовать запрещено. Такая простая проверка позволяет в результате диагностики выявить неисправности и заменить изношенные ремни новыми.
Заклинило ремень безопасности: что делать, как отремонтировать
› Салон
Любой механизм в автомобиле может рано или поздно выйти из строя и доставить неприятности водителю. Иногда это незаметно, но бывает, что сразу доставляет неудобство. Например, так случается с ремнями безопасности. Они служат для защиты водителя и пассажиров от опасных перемещений при аварии или резком торможении, чем предотвращают получение травм.
Это устройство изобретено давно, и за все время использования спасло много жизней людей. Неработающий ремень безопасности необходимо срочно заменить или отремонтировать, так как ездить с ним опасно. Тем более, что это является нарушением Правил дорожного движения.
Когда ремень безопасности не вытягивается, то проблему можно решить простыми способами своими руками.
Основные причины поломки
Если в автомобиле не вытягивается ремень безопасности, значит он заклинил. Чтобы устранить неисправность, нужно разобраться в том, как работает механизм. Скорее всего, вышел из строя блокиратор. Внутри находится чувствительный элемент в виде шарика, который осуществляет блокировку. Он передвигается рычажками, входит в зацепление с шестеренками. Если он втягивается быстро, то маховик сильнее воздействует на винтовую поверхность и блокирует шарик.
Когда замок заклинивает – не помогает даже медленное вытягивание ремня. Разберем возможные причины поломок.
- Чаще всего ремень не вытягивается из-за большого износа системы блокировки. Это связано с выходом из строя из-за износа некоторых деталей механизма. Хорошо, если такая неисправность обнаружена только во время пристегивания водителем. Опаснее, если катушка заклинивает во время движения автомобиля.
- Блокировка устройства в связи с дорожной аварией. Конструкция блокирующего устройства сделана таким образом, что при сильном ударе могут сработать пиропатроны, которые устанавливаются на некоторых моделях автомобилей. В этом случае замок полностью заклинивает, и разблокировать его нет возможности.
- Поломка некоторых деталей. Здесь выход только один – заменить дефектные детали или механизм в сборе.
Водителю может поступить сигнал о неисправности ремня безопасности. Вид сигнала зависит от модели транспортного средства: в виде горящей лампочки или звука.
Проблема с катушкой

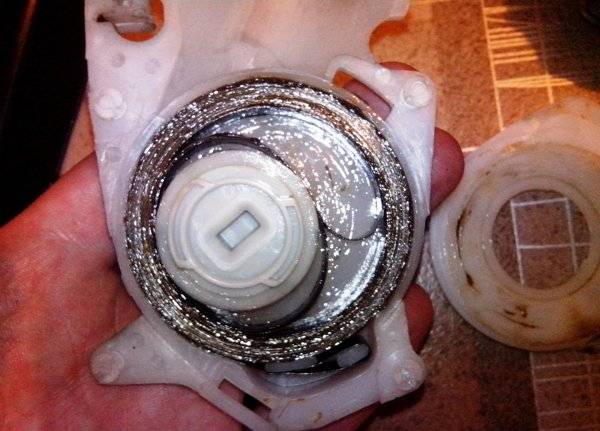

Современные ремни безопасности оснащены специальной катушкой, на которую происходит намотка. Она имеет сложное устройство, позволяющее блокировать вытягивание ремня при резком рывке или дорожной аварии. Может возникнуть проблема с такой катушкой, если в ней износились детали, попала грязь, начала подклинивать, либо произошла поломка деталей.
В таких случаях необходимо срочно принимать меры, так как это угрожает опасности водителя и пассажиров во время движения. Неисправность можно устранить самостоятельно, если придерживаться определенных рекомендаций, о которых пойдет речь в следующих разделах. Но как проверить работоспособность и отсутствие проблем с катушкой до поездки на автомобиле? Для этого существуют свои методы.
Способы диагностики
Разберем порядок и способы проверки состояния ремней безопасности. Для примера рассмотрим, как провести диагностику на автомобиле Форд Фокус.
Если случилось ДТП и сработали подушки безопасности, то ремни нужно заменить новыми.
Недостаточное втягивание ремня
Если лента втягивается плохо, проверьте, как установлены декоративные крышки, не касаются ли они ременной ленты. Также посмотрите, не трется ли ремень о втягивающий механизм. Если факт имеет место, то ослабьте крепящий болт и выровняйте устройство, чтобы лента находилась посередине.
В большинстве автомобилей устанавливаются 2 передних и 3 задних ремней безопасности с катушечными механизмами. Они оснащены двойной защитой чувствительными элементами.
- Датчик движения машины – блокирует ремень во время торможения, крутых поворотов, спусков, подъемов.
- Датчик движения ремня – блокирует его при резком вытягивании.
Указанные системы должны исправно функционировать. Чтобы их проверить, используются специальные способы контроля.
Первый способ
Для этого потребуется участие двух человек. Первый способ заключается в торможении. Во время контроля люди в автомобиле не должны мешать работе ремней безопасности.
- Выберите ровный участок дороги с хорошим обзором.
- Водитель должен сидеть в удобном положении, пристегнутым ремнем безопасности, правильно отрегулированным.
- Двигайтесь не быстрее 10 км в час.
- Резко затормозите, остановив машину. Если блокировка исправна, то ремень заблокируется.
- Проверка выполняется два раза для переднего и заднего мест.
Проверка состояния ремня безопасности
Чтобы убедиться в нормальной работе ремней безопасности, их следует периодически проверять.
Для того, чтобы это сделать, нужно:
- проверить состояние лямок на наличие механических повреждений;
- выяснить, не перекрутились ли лямки (для этого ремень нужно вытянуть на всю длину, при необходимости — поправить его и вернуть в исходное положение);
- проверить ход ремня — он должен втягиваться самостоятельно (в противном случае следует осмотреть место его входя во втягивающее устройство и, при наличии в нем загрязнений, очистить его мыльным раствором);
- проверить усилие фиксации замка — он должен прочно удерживать металлический наконечник ремня, не позволяя извлечь его без нажатия на кнопку.
В случае, если в ходе такой проверки обнаружатся повреждения, устранить которые промыванием и продувкой воздухом не удастся, следует прибегнуть к замене всего устройства.
Починка ремня безопасности
Ремонт собственными руками
Самостоятельный ремонт можно выполнить без особых сложностей, а при необходимости можно обратиться в СТО.
До начала работы рекомендуется отключить аккумулятор и подушки безопасности. Это нужно сделать во избежание срабатывания пиропатрона. Катушка прикрыта пластиком с надписью «Do not open”, однако для ремонта её придётся вскрыть.
Пластиковая ёмкость с катушкой обычно закрепляется на болты.
- Если ремень втягивается, то возможно повреждение пружины возвратного механизма.
- Другая проблема может заключаться в износе стальной ленты или разрыве стального уголка. Из-за него вал крутится впустую, не натягивая на себя ленту. В случае не сильного обрыва уголка его положение можно подправить плоскогубцами.
- Не некоторых автомобилях механизм ремня может заклинивать из-за морозной погоды. Распространённая причина – замерзание смазки, в таком случае её стоит заменить на устойчивую к морозам.
Замена катушки
Если вышеописанные действия покажутся для вас слишком сложными, простому ремонту ремня можно предпочесть замену внутренней катушки. Главное, что нужно помнить при покупке, что она должна подходить именно к вашей модели авто, иначе не будет никакой пользы.
Установку нового ремня можно произвести самостоятельно, но лучше поручить эту задачу профессионалам. Не исключено, что в будущем он защитит родных и близких.
Ремень безопасности может выдержать нагрузку для 3-х тонн и сконструирован с учётом всех нюансов человеческого тела.
Ремонт
Сперва разбирайте обшивку, снимайте катушку, облицовку боковой панели.
Чтобы гарантировать безопасность, с аккумулятора снимают клемму, которая для минусового проводника.
Лучше всего деактивировать контакты с подушками безопасности, чтобы избежать их случайного срабатывания.
Открутите фиксаторы ремня безопасности, временно закрепите его на проушине, применяя канцелярскую прищепочку или зажим.
Заготовленным ключом на семнадцать откручивайте болт катушки и снимайте её с кронштейна. Поищите крышечку, закрывающую инерционный механизм (потрясите — где гремит, это она). Используем проволоку, снимаем пластиковые пистоны и крышку.
В коробке должны быть обнаружены цилиндрик, шарик и коромысло.
Когда механизм функционирует верно, то коромысло станет, не заедая, легко перемещаться по оси. Чтобы проверить, разместите механизм вертикально и склоните часть наверху в сторону шарика. Коромысло должно вернуться в изначальную позицию без заклинивания. Если оно есть, вымывайте ось коромысла, пока не добьётесь успешного вращения.
Теперь достаём металлический инерционный механизм над пластмассовой шестерёнкой. В центре отверстия должен быть эксцентрик с зубчиками, из-за него ремень и клинит при выдергивании. Пространство там следует получше прочистить, полив некоторое количество бензина по периметру, в центр.
Дальше возьмите катушку в руки, поддерживая с помощью указательного пальца пружину, пластмассовую направляющую, другой рукой намотайте ремешок и пару раз дёрните его. Повторите ещё раз. Не позволяйте сматывания ремня, пока обратно не соберёте механизм.
Конструкция и принцип работы
Устройство рассматриваемого защитного приспособления представлено втягивающей катушкой, замком и лентой. Для изготовления ленты используется материал повышенной прочности, данный элемент фиксируется к кузову в нескольких зонах следующим образом:
- в области специальной тяги с замком;
- на стойке;
- в области порога.
Основное предназначение замка, в свою очередь, заключается в запирании ремня. Данный элемент располагается возле сиденья. Подвижный язычок из прочного металла упрощает эксплуатацию ремня, он расположен непосредственно на ленте. На стойке кузова автомобиля можно обнаружить втягивающую катушку. Её цель заключается в принудительной смотке и размотке ленты. Конструкция втягивающей катушки предусматривает наличие инерционного механизма блокировки, за счёт которого в случае резкой остановки движение ленты стопорится и человек остаётся в фиксированном положении, не имея возможности отправиться в свободный полёт через лобовое стекло.
Принцип действия не представляет собой ничего сложного: в основе действия катушки с блокиратором лежит зубчатый механизм, вращающий её. Закрытие этого механизма происходит посредством маятника, он может иметь шариковую или сфероидную опору с рычажной системой.
Плавное разматывание ленты способствует вращению опоры наряду с шестерней катушки, тогда как резкое натяжение приводит к блокировке маховика.
Ремонт клинящего ремня безопасности на автомобилях ВАЗ
Что значит заклинивающий ремень? Со временем начинает подклинивать механизм ремня безопасности, то есть не дает вытащить ремень из катушки, даже когда Вы тянете его очень медленно, а быстро пристегнуться зимой становится настоящей проблемой.
Проблема проста и решаема за десять минут не выходя из автомобиля.
Со стороны пассажира Я такую операцию уже провёл, теперь представляю фотоотчёт по ремонту ремня водителя.
Инструменты и материалы
— отвёртка крестовая, короткая— отвёртка шлицевая— гаечный ключ на «17» накидной— прищепка канцелярская— полиэтиленовый пакет или кусок плёнки — для защиты сиденья от загрязнения— спица вязальная стальная или кусок жёсткой проволоки— шприц с трубочкой* — бензин «Галоша» или бензин для зажигалок*(если в канистре с маленьким носиком, то шприц не нужен)
Короткой крестовой отвёрткой отворачиваем 4 самореза нижний накладки средней стокйи и снимаем накладку, потянув её вверх.
Далее вытягиваем весь ремень и стопарим его прищепкой на проушине.
Ключём на 17 выворачиваем болт крепления катушки ремня и извлекаем её из кронштейна.Удерживая ремень от сматывания, фиксируем ремень на самой катушке той же прищепкой.Фиксация ремня необходима для удобства далее производимых операций.Далее накрываем сидение, например полиэтиленовым пакетом, что бы его не пачкать,кладём на него катушку, а Сами пересаживаемся на соседнее.
Теперь Нам нужна крышка, под которой инерционный механизм. Обычно она толще (на фото она слева), но можнои потрясти катушку — под которой крышкой будет греметь — та и нужна.
Что бы снять крышку, из неё нужно извлечь 4 пластиковых пистона — Выдавливаем их спицей, придерживая их рукой от вылетания.Поддеваем крышку шлицевой отвёрткой и снимаем её..

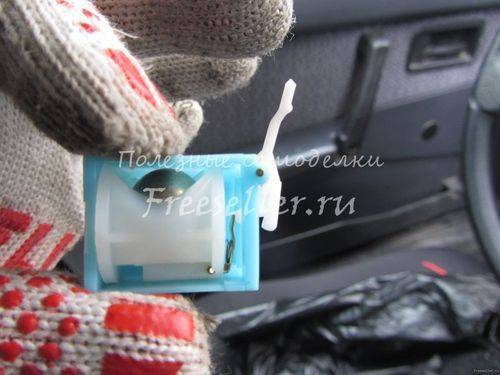

Перед нами открывается первый механизм ремня (Извлекается свободно, пальцами) — Это коробочка с цилиндром, с шариком внутри, и «коромыслом».
Проверяем коромысло,- свободно ли оно на оси вращения? Расположив «коромысло» вертикально, наклоняем его верхнюю часть в сторону шарика.Оно должно принимать вертикальное положение быстро и без малейших заеданий!Если заедания есть, то промываем ось вращения «коромысла» , пока оно не станет вращаться на оси абсолютно свободно!

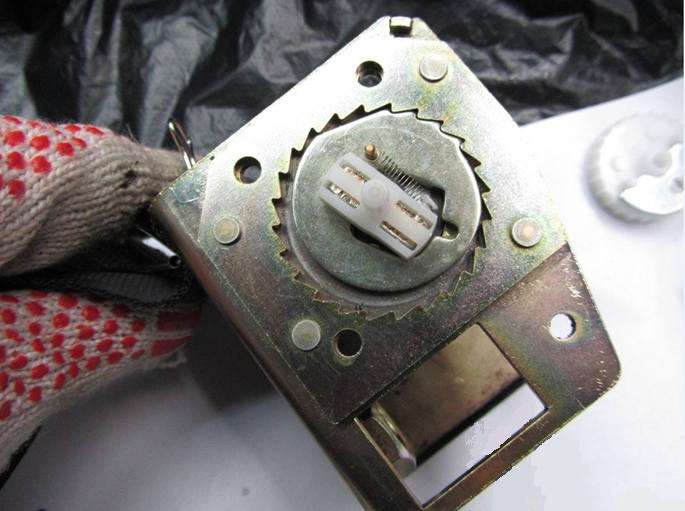

Далее второй механизм — инерционный — Он стальной и находится под пластиковой шестернёй. Она снимается свободно, пальцами.
В центре зубчатого отверстия находится эксцентрик с зубцами (который заклинивает ремень при резком выдёргивании) пространство под которым нужно очистить. Для этого льём немного бензина по периметру отверстия и немного в центр, удерживая ремень от сматывания на время снимаем прищепку.Берём катушку в одну руку так, что бы указательным пальцем удерживать пластиковую направляющую с пружинкой, а другой стягиваем и наматываем ремень несколько раз и несколько раз резко дёргаем, что бы механизм пришёл в зацепление. После чего, снова фиксируем ремень на катушке и повторяем такую операцию ещё 1-2 раза.
Готово !
Собираем катушку и ставим её на место в обратном порядке.
Ремонтируем заклинивший ремень безопасности
Пожалуй, не каждый автолюбитель знает, что такое заклинивающий ремень? В новом автомобиле, естественно все работает безупречно, но со временем, может появиться проблемка – начнет заклинивать механизм, отвечающий за работу ремня безопасности. Обычно он не дает вытащить ремень из катушки. Даже если вы стараетесь тянуть его очень медленно, а что уж говорить, когда вы хотите пристегнуться зимой!
Проблема довольно таки проста, а для того, чтобы ее решить, вам понадобится лишь десять минут. Вам даже не придется выходить из автомобиля. Вот детальный фотоотчёт по ремонту ремня безопасности со стороны водителя.
Но для начала запаситесь следующими инструментами:
- Отвёртка короткая крестообразная.
- Отвёртка шлицевая.
- Накидной гаечный ключ (“17”).
- Прищепка, лучше всего обычная канцелярская.
- Полиэтиленовый пакет для защиты сиденья от возможного загрязнения.
- Кусок обычной жёсткой проволоки.
- Шприц медицинский с трубочкой.
- Бензин “Галоша” (бензин для зажигалок).
теперь переходим непосредственно к делу. Берем короткую крестообразную отвёртку и отворачиваем ею четыре шурупа на нижней накладке средней стойки двери. Затем снимаем накладку, легонько потянув её вверх и немного к себе.
на следующем этапе ремонта вытягиваем ремень безопасности полностью
Важно! Не забудьте его застопорить канцелярской прищепкой на специальной проушине
Теперь с помощью ключа выворачиваем болт, который крепит катушку ремня безопасности. Теперь эта катушка легко извлекается из специального кронштейна. Чтобы ремень не сматывался, зафиксируйте его той же канцелярской скрепкой на самой катушке. Ремень зафиксируйте обязательно, чтобы он вам не мешал далее производить необходимые операции операций.
Не забудьте накрыть сидение полиэтиленовым пакетом, что бы вы его случайно не запачкали. Теперь можете положить на него катушку от ремня, а сами пересесть на соседнее сиденье.
Поищите крышка, под которой находится сам инерционный механизм. Обычно она немного толще – на фото она находится слева. Так же можете потрясти саму катушку – где загремит, там этот механизм и находится.
Но прежде чем снять крышку, необходимо сначала извлечь четыре пластиковых пистона. Как раз их и необходимо выдавить проволокой. Только придерживайте, чтобы они не разлетелись. Теперь можно поддеть крышку шлицевой отвёрткой, а затем снять её.
Под этой крышкой расположен первичный механизм ремня – коробка с цилиндром, в середине которой находится шарик и “коромысло”. Можете его тоже поддеть проволокой и затем свободно извлечь пальцами.
Тщательно проверьте « коромысло», свободно оно вращается на оси или нет? Если вы расположите “коромысло” вертикально, и начнете его наклонятьв сторону шарика, то оно при этом должно занимать вертикальное положение очень быстро, без каких-либо заеданий! Если же таковы заедания имеются, то вам следует промыть ось вращения, чтобы онаснова стала вращаться свободно!
Далее следует второй механизм, являющийся инерционный. Он стальной по своей структуре , находится он обычно под пластмассовой шестернёй. Ее можно снять даже пальцами.
Вы увидите, что в самом центре зубчатого отверстия расположен эксцентрик с зубчиками. Именно он и заклинивает ремень, если его резко выдернуть. Пространство под этим устройством следует хорошенько очистить. Для этого просто необходимо налитьчуть-чуть бензина по всему периметру отверстия, а так же в центр. При этом необходимо снять прищепку с ремня, а одной рукой придерживая ремень, чтобы он не сматывался.
На следующем этапе нашего ремонта, возьмите катушку одной рукой так, что бы вы могли указательным пальцем придерживать направляющую с пружинкой, а вот другой рукой, стягивайте и одновременно наматывайте ремень пару раз. Так же пару раз резко дёрнете, чтобы сам механизм пришёл в полное зацепление. Теперь опять фиксируем ремень на его катушке, а затем снова повторите такую же процедуру пару раз.
Вот теперь уж ваш ремень безопасности будет работать как часы! Осталось только собрать катушку и поставить её на свое место, но все действия теперь необходимо выполнять в обратном порядке.
Автор; Зотов Алексей г.Самара
← Предыдущая запись
Следующая запись →
Устраняем неисправности ремня безопасности
В самом начале стоит оговориться, что ездить с неисправно работающим безопасности – это не только накладно (ведь доблестные автоинспекторы не дремлют и с радостью выпишут вам штраф за подобное правонарушение), но и самое главное – опасно для жизни.
Конечно, в случае поломки ремня безопасности вы можете обратиться в специализированное СТО, где мастера быстро и качественно проведут ремонтные работы. Однако вы можете сделать это и своими руками, к тому же с помощью наших советов это и вовсе будет легко и просто.
Неисправностей ремня есть большое количество, мы остановим свое внимание на самых распространенных проблемах и постараемся их устранить. Зачастую случается, что ремень не хочет закручиваться обратно. Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде
Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить
Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде. Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить
Только особо не расслабляйтесь и соблюдайте меры осторожности во время работы, иначе рискуете повредить руки, и в этом случае ремень безопасности, как бы это парадоксально не звучало, становится опасным
Зачастую случается, что ремень не хочет закручиваться обратно. Знакомо? Сели в автомобиль, пристегнулись, доехали до пункта назначения, отстегнули ремень, а он так и остался в несобранном виде. Ситуация, надо признать, неприятная, но, к счастью, не безвыходная. Обычно причиной подобной поломки является вышедший из строя барабан, чтобы его заменить, вам необходимо снять обшивку. Однако часто для восстановления работоспособности барабана достаточно поставить на место пружину, которая зачастую из-за сильного напряжения просто вылетает. Согласитесь, все намного проще, чем можно было предположить
Только особо не расслабляйтесь и соблюдайте меры осторожности во время работы, иначе рискуете повредить руки, и в этом случае ремень безопасности, как бы это парадоксально не звучало, становится опасным
Случается, что ремень начинает заклинивать. Для этого также необходимо снять обшивку и проверить исправность механизма, приводящего ремень в движение. Обычно достаточно лишь его очистить от грязи, после чего к нему возвращается былая работоспособность. Однако просто вытащить и прочистить механизм, как это делают в большинстве случаев, слишком трудоемко и довольно долго, поэтому лучше взять баллончик с особым красящим средством, впрыснуть его несколько раз в механизм и протянуть парочку раз ремень назад-вперед, таким нехитрым образом прочистятся головки механизма и ремень перестанет заклинивать.
