Свап двигателей
Невозможность легко форсировать родной двигатель Renault Sandero и нецелесообразность его тюнинга путем переборки привела к необходимости свапа. Подкапотное пространство автомобиля Рено не может похвалиться большой свободой. Поэтому для свапа желательно выбирать компактные двигатели. Оптимальными считаются моторы с объемом на 1.6-2.0 литра.
Двигатели Renault Sandero славятся своей надежностью. Поэтому их используют для свапа как владельцы отечественных машин, так и бюджетных иномарок. Преимущественно силовые агрегаты ставят на авто того же класса. Свап двигателей редко сопровождается проблемами, так как моторы Renault Sandero славятся своей простотой.
Процесс свапа
Немного теории
Принцип работы двигателя основан на ременном приводе, который связывает коленчатый и распределительный вал, помпу охлаждения и генератор. Последний, в свою очередь, управляет коромыслами, которые приводят в движение определенные клапана в нужный момент и обеспечивают впуск и выпуск топливной смеси.
Ремень газораспределительного механизма, или попросту ГРМ, изготавливается из специального резиноподобного состава, который способен в течение долгого времени переносить трение, нагрев и работу при высоких нагрузках. Но из любого правила существуют исключения, и наткнуться на бракованный ремень или же деталь, которая исчерпала свой ресурс, можно не так уж редко. И в этом случае ремень, соединяющий валы и помпу, обрывается.
Что происходит в этом случае? Выходит так, что генератор резко перестает подавать напряжение в систему охлаждения, которая приводит в работу вентилятор радиатора. Помпа резко перестает подавать охлаждающую жидкость, и происходит перегрев. Но самое страшное происходит в тот момент, когда распредвал перестает вращаться, а поршни по инерции продолжают свой цикл.
Рено Логан 1.6 после рестайлинга предлагает два варианта двигателя: 8- или 16-клапанную конструкцию. Первый из них выдает 82 лошадиные силы мощности. На каждый из четырех цилиндров здесь приходится по два клапана, один из которых работает на впуск, а другой — на выпуск отработанной смеси. При этом применяется всего один распределительный вал, и это многократно упрощает конструкцию мотора и удешевляет его ремонт, если детали поршневой группы гнет.
Второй двигатель на Renault Logan 1.6 представляет собой 16-клапанную конструкцию с двумя распределительными валами. Благодаря применению 16 впускных элементов, инженерам удалось добиться более тихой и плавной работы, отличной динамики и, что самое главное, феноменальной мощности — на рестайлинге она достигает 102 лошадиных сил. Такая конструкция является более совершенной и эффективной, зато ремонт любого элемента мотора обойдется владельцу минимум в два раза дороже.
Особенности конструкции и спецификации двс
Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1.4 л/75 л.с. унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ.
Остальные решения двигателя 1.4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием).
Двигатель Рено Логан K7M 710 и его преемник K7M 800 (производства все той же Automobile Dacia) 1.6 л и 86 л.с. (K7M 800 – 82 л.с.) по конструкции практически полностью совпадают с K7J, также имеют жидкостное охлаждение, но обладают увеличенным на 10,5 мм ходом поршня, полученным за счет изменения высоты блока.
Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1.6 л и 102 л.с. также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой.
Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов. Мотор ускоряет авто до 100 км/ч за 10.5 сек, достигая максимума в 180 км – совсем неплохие характеристики.
Конструкция двигателя K7J (производитель Automobile Dacia, Румыния) 1. 4 л/75 л. с.
унаследована от достаточно старых моторов корпорации Рено 80-х годов разработки (серия ExJ) и поэтому выглядит несколько архаично: здесь и непривычный цепной привод масляного насоса, использовавшийся на агрегатах с нижним расположением распределительных валов, и древние коромысла ГРМ. Остальные решения двигателя 1.
4 стандартны и ничем не отличаются от других четырехтактных 4-цилиндровых одновальных моторов типа SOHC: расположение цилиндров рядное вертикальное, 2 клапана на цилиндр, привод ГРМ от зубчатого ремня, жидкостное охлаждение и комбинированная система смазки (на наиболее нагруженные детали ДВС смазка подается под давлением, ко всем прочим – простым разбрызгиванием).
K7J составляет более 400 тыс. км пробега. Мотор 1.
Наибольшие отличия в конструкции и характеристиках наблюдаются у двигателя K4M, несмотря на то что этот ДВС 1. 6 л и 102 л. с.
также является лишь очередным развитием серии K7M. Абсолютно новая 16-клапанная головка блока цилиндров с двумя облегченными распределительными валами и новой поршневой системой. Здесь, наконец, устранена необходимость постоянной регулировки клапанов ДВС через достаточно короткие пробеги, устранена простым применением общеизвестных гидрокомпенсаторов.
Мотор ускоряет авто до 100 км/ч за 10. 5 сек, достигая максимума в 180 км – совсем неплохие характеристики. Откровенно слабых мест в этом агрегате уже нет: в систему внесены необходимые изменения в части помпы и термостата, доработке подвергся и модуль зажигания.
Одни из наиболее массовых силовых агрегатов K7J, производством которых занимается румынское подразделение компании, оснащается значительная часть автомобилей.
Двигатель K7J на Рено Логан 2006 года. Один из самых массово устанавливаемых двигателей на это модели.
Если присмотреться, то в K7J можно увидеть некоторые особенности, характерные для серии ExJ, выпускавшейся компанией Рено в восьмидесятых годах прошлого столетия. К таким «архаизмам» стоит отнести цепной привод маслонасоса, старые типы коромысел ГРМ, а также способ размещения некоторых деталей. Прочие же решения мотора с объёмом 1,4 литра практически не отличаются от других моторов с одним валом из семейства SOHC.
Это всё то же рядное расположение цилиндров в вертикальной компоновке, наличие двух клапанов на цилиндр, а также система комбинированной подачи смазки. Тем не менее, всё это не уменьшает достоинств мотора, способного проработать без «капиталки» около четырехсот тысяч километров пути.
С каким двигателем лучше выбрать Renault Sandero и Sandero Stepway
Выбирая Renault Sandero ранних годов выпуска рекомендуется отдавать предпочтение машине с двигателем, который имеет простую конструкцию. Таким мотором является K7J. Силовой агрегат из-за солидного возраста будет преподносить мелкие неисправности, но все же хорошо покажет себя в эксплуатации. Мотор имеет большой выбор новых и б/у запчастей и за его ремонт возьмутся практически в любом автосервисе.
Мотор K7J
Еще одним неплохим вариантом будет Renault Sandero или Sandero Stepway с двигателем K7M. Мотор показывает ресурс более 500 тыс. км пробега. При этом двигатель не особо чувствителен к низкому октановому числу топлива. Силовой агрегат регулярно беспокоит автовладельца мелкими неполадками, но серьезные поломки встречаются крайне редко. При работе ДВС на поддержанных авто обычно издает повышенный шум.
Силовой агрегат K7M
При отсутствии желания заниматься регулярной регулировкой теплового зазора клапанов рекомендуется присмотреться в сторону Renault Sandero с двигателем K4M. Мотор, несмотря на свое моральное устаревание, может похвалиться продуманной конструкцией. ДВС не привередлив к качеству топлива и масла. Все же своевременное ТО способно продлить ресурс мотора до 500 тыс. км и более.
Силовая установка K4M
При преимущественно городской эксплуатации рекомендуется выбирать Renault Sandero с двигателем D4F под капотом. Мотор относительно экономичен и требователен к качеству бензина. Основные проблемы ДВС связаны с возрастом и выходом из строя электрики и электроники. В целом силовой агрегат редко подкидывает серьезные поломки.
Мотор D4F
При эксплуатации Renault Sandero в регионах с теплым климатом неплохим выбором будет автомобиль с силовым агрегатом H4M. Двигатель неприхотлив в эксплуатации и обслуживании. Проблемы обычно возникают лишь при попытке запуска в мороз. Силовой агрегат может похвалиться широким распространением, что упрощает поиск запасных частей.
Подкапотное пространство Renault Sandero с двигателем H4M
Поршни, которые не гнут клапана
Такие поршни существуют, но не для всех автомобилей. Иногда автопроизводитель дорабатывает поршни и ставит безвтыковые. Сторонние фирмы делают неоригинальные комплектующие. Но у таких поршней есть 2 особенности:
- неоптимальная форма дна поршня и, следовательно камеры сгорания, снижение степени сжатия;
- они тяжелее.
Эти факторы понижают коэффициент полезного действия мотора на 5-10%.
https://youtube.com/watch?v=NT8XuDeqobI%3F
Мотористы после замены поршневой группы на нестандартную дорабатывают программное обеспечение двигателя для компенсации изменения формы дна поршня. Также может потребоваться увеличение теплового зазора в ЦПГ.
На каких двигателях гнёт клапана?
На машинах с 8-ми клапанным двигателем загибает реже всего, а вот 16-ти и 20-ти кл., будь-то бензин или дизель загиб происходит в большинстве случаев. Правда иногда это может быть один или несколько клапанов, а если двигатель работал на холостых, то и вовсе беда пронесет. Но таких случаев мало, в основном, последствия необратимы. Таблица со списком двигателей на которых гнет клапана всех популярных автомобилей при обрыве ремня газораспределительного механизма.
| Двигатель | Гнет | Двигатель | Не гнет | |
| 1С | гнет | Camry V10 2.2GL | не гнет | |
| 2С | гнет | 3VZ | не гнет | |
| 2E | гнет | 1S | не гнет | |
| 3S-GE | гнет | 2S | не гнет | |
| 3S-GTE | гнет | 3S-FE | не гнет | |
| 3S-FSE | гнет | 4S-FE | не гнет | |
| 4A-GE | гнет (на холостых не гнет) | 5S-FE | не гнет | |
| 1G-FE VVT-i | гнет | 4A-FHE | не гнет | |
| G-FE Beams | гнет | 1G-EU | не гнет | |
| 1JZ-FSE | гнет | 3A | не гнет | |
| 2JZ-FSE | гнет | 1JZ-GE | не гнет | |
| 1MZ-FE VVT-i | гнет | 2JZ-GE | не гнет | |
| 2MZ-FE VVT-i | гнет | 5A-FE | не гнет | |
| 3MZ-FE VVT-i | гнет | 4A-FE | не гнет | |
| 1VZ-FE | гнет | 4A-FE LB | ||
| 2VZ-FE | гнет | 7A-FE | ||
| 3VZ-FE | гнет | 7A-FE LB | не гнет (работающие на обедненной смеси (lean burn)) | |
| 4VZ-FE | гнет | 4E-FE | не гнет | |
| 5VZ-FE | гнет | 4E-FTE | не гнет | |
| 1SZ-FE | гнет | 5E-FE | не гнет | |
| 2SZ-FE | гнет | 5E-FHE | не гнет | |
| 1G-FE | не гнет | |||
| 1G-GZE | не гнет | |||
| 1JZ-GE | ||||
| 1JZ-GTE | не гнет | |||
| 2JZ-GE | не гнет (на практике возможно) | |||
| 2JZ-GTE | не гнет | |||
| 1MZ-FE тип”95 | не гнет | |||
| 3VZ-E | не гнет |
| Двигатель | Гнет | Двигатель | Не гнет | |
| 2111 1.5 16кл. | гнет | 2111 1.5 8кл. | не гнет | |
| 2103 | гнет | 21083 1.5 | не гнет | |
| 2106 | гнет | 21093, 2111, 1.5 | не гнет | |
| 21091 1.1 | гнет | 21124, 1.6 | не гнет | |
| 20124 1.5 16v | гнет | 2113, 2005 г.в. 1.5 инж., 8 кл. | не гнет | |
| 2112, 16 клапанов, 1.5 | гнёт (при стоковых поршнях) | 11183 1.6 л 8 кл. «Стандарт» (Лада Гранта) | не гнет | |
| 21126, 1.6 | гнет | 2114 1.5, 1.6 8 кл. | не гнет | |
| 21128, 1.8 | гнет | 21124 1.6 16 кл. | не гнет | |
| Лада Калина Спорт 1.6 72кВт | гнет | |||
| 21116 16 кл. «Норма» (Лада Гранта) | гнет | |||
| 2114 1.3 8 кл. и 1.5 16 кл | гнет | |||
| Лада Ларгус K7M 710 1,6л. 8кл. и K4M 697 1.6 16 кл. | гнет | |||
| Нива 1,7л. | гнет |
Mitsubishi
VAG (Audi, VW, Skoda)
| Двигатель | Гнет | Двигатель | Не гнет | |
| ADP 1.6 | гнет | 1,8 RP | не гнет | |
| Polo 2005 1.4 | гнет | 1,8 ААМ | не гнет | |
| Транспортер T4 ABL 1.9 л | гнет | 1,8 PF | не гнет | |
| GOLF 4 1.4/16V AHW | гнет | 1,6 ЕZ | не гнет | |
| PASSAT 1.8 л. 20V | гнет | 2,0 2Е | не гнет | |
| Passat B6 BVY 2,0FSI | гнет + ломает направляющие клапана | 1,8 PL | не гнет | |
| 1,4 ВСА | гнет | 1,8 АGU | не гнет | |
| 1,4 BUD | гнет | 1,8 EV | не гнет | |
| 2,8 ААА | гнет | 1,8 ABS | не гнет | |
| 2,0 9А | гнет | 2,0 JS | не гнет | |
| 1,9 1Z | гнет | |||
| 1,8 KR | гнет | |||
| 1,4 BBZ | гнет | |||
| 1,4 ABD | гнет | |||
| 1,4 ВСА | гнет | |||
| 1,3 МН | гнет | |||
| 1,3 HK | гнет | |||
| 1,4 AKQ | гнет | |||
| 1,6 ABU | гнет | |||
| 1,3 NZ | гнет | |||
| 1,6 BFQ | гнет | |||
| 1,6 CS | гнет | |||
| 1,6 АЕЕ | гнет | |||
| 1,6 AKL | гнет | |||
| 1,6 AFT | гнет | |||
| 1.8 AWT | гнет | |||
| 2,0 BPY | гнет |
| Двигатель | Гнет | Двигатель | Не гнет | |
| X14NV | гнет | 13S | не гнет | |
| Х14NZ | гнет | 13N/NB | не гнет | |
| C14NZ | гнет | 16SH | не гнет | |
| X14XE | гнет | C16NZ | не гнет | |
| X14SZ | гнет | 16SV | не гнет | |
| C14SE | гнет | X16SZ | не гнет | |
| X16NE | гнет | X16SZR | не гнет | |
| X16XE | гнет | 18E | не гнет | |
| X16XEL | гнет | C18NZ | не гнет | |
| C16SE | гнет | 18SEH | не гнет | |
| Z16XER | гнет | 20SEH | не гнет | |
| C18XE | гнет | C20NE | не гнет | |
| C18XEL | гнет | X20SE | не гнет | |
| C18XER | гнет | Кадет 1,3 1,6 1,8 2,0 л. 8кл. | не гнет | |
| C20XE | гнет | 1.6 если 8-ми кл. | не гнет | |
| C20LET | гнет | |||
| X20XEV | гнет | |||
| Z20LEL | гнет | |||
| Z20LER | гнет | |||
| Z20LEH | гнет | |||
| X22XE | гнет | |||
| C25XE | гнет | |||
| X25X | гнет | |||
| Y26SE | гнет | |||
| X30XE | гнет | |||
| Y32SE | гнет | |||
| Корса 1.2 8v | гнет | |||
| Кадет 1,4 л | гнет | |||
| все 1.4, 1.6 16V | гнет |
EJ20GN
не гнет
EJ20G
гнет
EJ20 (201) DOHC
не гнет
EJ20 (202) SOHC
гнет
EJ 18 SOHC
гнет
EJ 15
гнет
Описание двигателя K4M (Рено Логан/Сандеро/Ларгус)
Представляет собой развитие K7M серии, с новой ГБЦ, уже 16 клапанной. Отличий много: K4M работает тише, он экономичней, нет вибраций и много других плюсов.
- дорогие запчасти.
- при обрыве ремня гнет клапана, рекомендуется менять ремень каждые 60 тыс.км.
- бывают провалы в работе.
- от некачественного топлива плавают обороты.
- троит (чаще всего проблема в катушке зажигания, форсунках или свечах).
- нестабильная работа и плавающие обороты вызываются обычно датчиком положения коленвала или катушкой зажигания.
Если выбирать между K7M и K4M, то выбор должен однозначно остаться за более современным и практичным K4M.

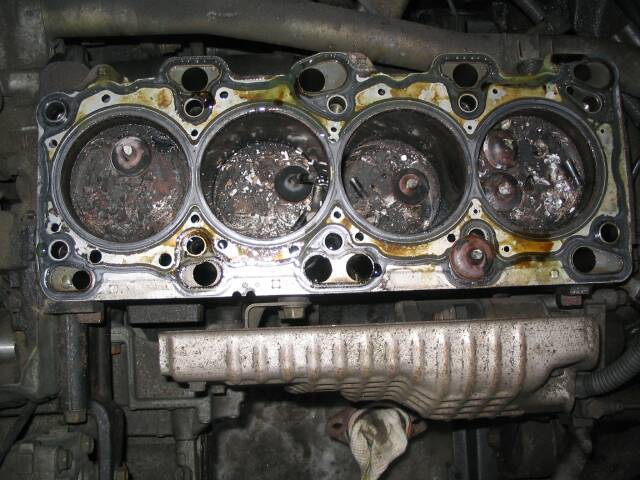

Почему гнет клапана при обрыве ремня ГРМ
Едешь едешь на своем чудном автомобиле, и вдруг какой-то стук и машина остановилась. Так примерно происходит обрыв ремня. Все бы ничего, если бы просто порвался ремень, но на некоторых двигателях сразу гнутся клапана. Отчего это происходит?
Дело в том, что, когда ремень газораспределительного механизма порвался, останавливается распределительный вал, который привод в движение клапана, а коленвал ДВС продолжает вращаться и толкать поршни. Клапаны, которые должны закрыться остаются в опущенном положении и поднимающиеся поршни встречаются с ними.
Как происходит сгибание клапанов:
- Цепь или ремнь ГРМ порвался.
- Распредвал перестал вращаться.
- Коленвал продолжает вращаться и толкать поршни.
- Клапаны, которые опустились и поршни, которые поднимаются вверх встречаются в верхней мертвой точке (ВМТ).
- Поршни крепче, чем клапаны, поэтому поршни гнут клапана.
То есть при обрыве ремня ГРМ, распредвал резко останавливается, а коленчатый вал двигателя (даже если сразу успели заглушить) продолжает вращаться. Распределительный вал моментально останавливается и не имеет остаточного вращения, потому что возвратные пружины тормозят его кулачки. Пока коленвал ДВС вращается, поршни будут бить по открытым клапанам. Хоть материал поршней крепче и прочнее, бывает, что ломаются сами поршни от встречи с клапанами.
Стоимость ремонта
Конкретно в каждой ситуации, в зависимости от состояния двигателя, после его остановки ввиду обрыва привода ГРМ автомеханики насчитают стоимость ремонта строго индивидуально.
Учитывая обычный пример по обрыву ремня в двигателе K7J, средняя стоимость ремонта (с материалами) выйдет приблизительно в 10-15 тысяч рублей.
Замена клапанов и тд
Сколько будет стоить ремонт?
Клапана загнуло 100%. По работе 10000р. запчасти (клапана, комплект ГРМ и прокладка ГБЦ). Звоните, приезжайте — все сделаем. По Renault очень большой опыт.
Запчасти
Клапана загнуло 100%. По работе 10000р. запчасти (клапана, комплект ГРМ и прокладка ГБЦ). Звоните, приезжайте — все сделаем. По Renault очень большой опыт.
спс за предложение (будем ждать зарплату)
Охренеть на обслугу цены….
На исконно отечественных авто это стоимость практически капремонта двигателя…
У меня на шахе цепь рвало. И ремонт вышел примерно в 8 т.р., при том что снимал и ставил всё сам. Ну и после этого ремонта ей лучше не стало, цепь растягивалась каждые 500 км, ставил новую… И зачем это гавно было ремонтировать, ни комфорта ни удобств, да ещё ломается каждые 15 минут.
ps с тех пор пять лет прошло, сейчас уж и подороже небось.
Охренеть на обслугу цены….И это один из самых дешевых «иномарок» (иномаркой-то теперь условно называть можно)На исконно отечественных авто это стоимость практически капремонта двигателя. ..
Ага-ага, на ВАЗ-2105 24.000 обозначили.
ЗапчастиКомплект прокладок (япония) — 2600Комплект ГРМ вместе с помпой (германия) — 2900Комплект впускных проводов 4 шт.(франция) — 860Комплект выпускных клапанов 4 шт.(франция) — 1100комплект маслосъемных колпачков 8 шт.(германия) — 210
И комплект сцепления (франция) — 3200
спс за предложение (будем ждать зарплату)
А там не 16 клапанов на 1,4?
И ещё вопрос, а отчего порвало ремень? Давно ли меняли? Просто я по опыту той шахи, зря оно не рвется, может стоит взять голову с разборки и поставить.
Тоха, ты давно запчасти покупал в магазине на «нашепром»? Хорошие запчасти стоят столько же, а некоторые и дороже, чем на иномарки:) Да, есть позиции, которые стоят в разы дешевле, чем на ино, но за всё приходиться платить… Например ДМРВ на ВАЗ стоит сколько? Около 1000? На мою же старушку больше 5000… Зато я знаю, что поставлю его и проеду еще 250 тысяч без проблем с ним!
Цены во всех магазинах примерно одинаковы, а по ДМРВ разбег такой потому как на ваз они есть «…004», «…016″,»…037».
подскажите.а что будет с 1,4 при обрыве ремнячто на кап ремонт двигателя попал?Замена клапанов и тд
Сколько будет стоить ремонт?Может проще продать ее чем возиться с ней?
У меня ГБЦ есть бу в рабочем состоянии на ваш мотор. Готов продать за недорого и установить у нас в сервисе. Выйдет раза в 2 — 2.5 дешевле чем вашу делать.
Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня приводит к тому, что клапана не успевают своевременно закрыться перед приходом поршня.
Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.
С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить).
Двигатели Лада Гранта 8 клапанов
Такой силовой агрегат ставился лишь до декабря 2014 года, пока не уступил место двс 11186. Это инжекторный 8-клапанный мотор с одним распредвалом, ременным приводом ГРМ и без гидрокомпенсаторов, так что тепловые зазоры клапанов тут придется регулировать самому. Благодаря специальным лункам в поршнях, при обрыве ремня клапана здесь никогда не гнет.
Проблем с этим мотором хватает, прежде всего владельцев донимают всевозможные шумы, стуки, вибрации. Много неприятных сюрпризов вам может подкинуть ненадежная электрика, а также капризный термостат. Из-за плохого топлива порой здесь случается прогар клапанов.
Седан до рестайлинга 2011 – 2019
| 1.6 л 11183 МКП5 | |
| Тип | инжектор |
| Топливо | бензин АИ-92 |
| Расположение | поперечное |
| Цилиндры | 4 в ряд |
| Клапана | 8 |
| Рабочий объем | 1596 см³ |
| Мощность | 82 л.с. |
| Крутящий момент | 132 Нм |
| Разгон до 100 км/ч | 12.6 с |
| Скорость (макс) | 165 км/ч |
| Экологич. класс | Евро 4 |
| Расход город | 9.7 л |
| Расход трасса | 6.1 л |
| Расход смешанный | 7.4 л |
Подобно обо всех деталях конструкции двс рассказывает сайт Motor VAZ
Данный агрегат является усовершенствованной версией предыдущего. Тут уже облегченная поршневая с антифрикционными вставками, ремень ГРМ от Gates с ресурсом в 180 тысяч км, электронная дроссельная заслонка, развитая рубашка охлаждения и много других доработок, благодаря которым удалось вписать этот довольно старый мотор в строгие эконормы ЕВРО 4. Из-за новых поршней без лунок в днище, при обрыве ремня клапана практически всегда гнет. Обновление: в середине 2021 года производитель оснастил агрегат безвтыковыми поршнями.
Минусы двигателя k7m рено логан 1.6 8 клапанов
относительно высокий расход топлива; присутствует нестабильность оборотов при работе на
; в конструкции отсутствуют гидрокомпенсаторы, поэтому необходимо постоянно регулировать клапана (через 20-30 тыс. км); есть вероятность загиба клапанов при внезапном обрыве ремня ГРМ; часто текут сальники коленвала;
системы охлаждения; весьма шумный и склонный к вибрациям.
Если все регламентные работы выполнять своевременно и согласно рекомендациям производителя, то ресурс двигателя может достичь 400 тыс. км, что подтверждается реальными многочисленными примерами. Единственным неприятным сюрпризом может быть обрыв ремня привода ГРМ, об этом свидетельствуют отзывы. В случае такой аварии поршни сталкиваются с клапанами, вызывая их загибы или полное разрушение.
Двигатель Renault Logan 1.6 8 кл. бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный, с верхним расположением распределительного вала. Порядок работы цилиндров: 1–3–4–2, отсчет — от маховика. Система питания — распределенный впрыск топлива MPI.
Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора крепится к кронштейну на верхней крышке ремня привода газораспределительного механизма, а левая и задняя — к картеру коробки передач.
Блок цилиндров двигателя отлит из чугуна, цилиндры расточены непосредственно в блоке. Номинальный диаметр цилиндра — 79,5 мм. В нижней части блока цилиндров расположены пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку специальными болтами.
Отверстия в блоке цилиндров под подшипники обрабатываются при установленных крышках, поэтому крышки не взаимозаменяемы и для отличия промаркированы на наружной поверхности (счет крышек ведется со стороны маховика). На торцевых поверхностях средней опоры выполнены гнезда для упорных полуколец, препятствующих осевому перемещению коленчатого вала.
Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные с антифрикционным покрытием, нанесенным на рабочие поверхности. Коленчатый вал с пятью коренными и четырьмя шатунными шейками. Вал снабжен четырьмя противовесами, отлитыми заодно с ним.
Для подачи масла от коренных шеек к шатунным служат каналы, выходные отверстия которых закрыты заглушками. На переднем конце (носке) коленчатого вала установлены: звездочка привода масляного насоса, зубчатый шкив привода газораспределительного механизма (ГРМ) и шкив привода вспомогательных агрегатов.
Есть ли варианты, которые не гнут?
Конечно есть, но сейчас встречаются очень редко. Еще раз вам советую — почитать статью про ПРИОРУ, там есть модели моторов, которые раньше «не гнули». Однако к сожалению сейчас таких практически нет. Поэтому многие проводят — такой тюнинг силовых агрегатов.
Суть тут также банально, проста – вместо обычных поршней ставят варианты с «выемками» сверху. Тогда даже если случится обрыв, клапана просто опустятся в эти ямки и ничего страшного не произойдет. Нужно будет поставить новый ремень и синхронизировать распределительный и коленчатый валы.
«Здорово» — скажите вы. НО почему же тогда такие поршни не ставят на все модели? Ведь это 100% защита.
Опять все просто – такие поршни съедают часть мощности двигателя, причем прилично. До сих пор ходят споры «насколько». Некоторые говорят что примерно на 5 – 7%, а это извините меня –ПРИЛИЧНО! Все дело в том, что такой поршень — тяжелее, да и сжатие не такое эффективное. Вот поэтому многие и отказались от такого решения. Многие – но не все!
Подводя итоги
Исходя из практики владения рестайлингом Рено Логан, становится ясно, что двигатели на этом автомобиле гнет так же часто, как и на любом другом. Впрочем, надежность самого мотора тут ни при чем. Строгое соблюдение регламента и своевременная замена комплектующих способны сэкономить на ремонте и многократно продлить жизнь сердцу автомобиля.
Замена клапанов и тд
Сколько будет стоить ремонт?
Запчасти
Клапана загнуло 100%. По работе 10000р.+запчасти (клапана, комплект ГРМ и прокладка ГБЦ). Звоните, приезжайте – все сделаем. По Renault очень большой опыт.
Охренеть на обслугу цены….На исконно отечественных авто это стоимость практически капремонта двигателя…
Охренеть на обслугу цены….И это один из самых дешевых “иномарок” (иномаркой-то теперь условно называть можно)На исконно отечественных авто это стоимость практически капремонта двигателя.
..
ЗапчастиКомплект прокладок (япония) – 2600Комплект ГРМ вместе с помпой (германия) – 2900Комплект впускных проводов 4 шт.(франция) – 860Комплект выпускных клапанов 4 шт.(франция) – 1100комплект маслосъемных колпачков 8 шт.(германия) – 210
И комплект сцепления (франция) – 3200
спс за предложение (будем ждать зарплату)
Тоха, ты давно запчасти покупал в магазине на “нашепром”? Хорошие запчасти стоят столько же, а некоторые и дороже, чем на иномарки:) Да, есть позиции, которые стоят в разы дешевле, чем на ино, но за всё приходиться платить… Например ДМРВ на ВАЗ стоит сколько? Около 1000? На мою же старушку больше 5000… Зато я знаю, что поставлю его и проеду еще 250 тысяч без проблем с ним!
Цены во всех магазинах примерно одинаковы, а по ДМРВ разбег такой потому как на ваз они есть “…004”, “…016″,”…037”.
подскажите.а что будет с 1,4 при обрыве ремнячто на кап ремонт двигателя попал?Замена клапанов и тд
Сколько будет стоить ремонт?Может проще продать ее чем возиться с ней?
Работа клапанного механизма происходит следующим образом: в момент достижения поршнем верхней мертвой точки происходит закрытие обоих клапанов в камере сгорания – в ней создается определенное давление. Обрыв ремня
приводит к тому, что клапана
не успевают своевременно закрыться перед приходом поршня. Таким образом, возникает их встреча – столкновение, которое непосредственно приводит к тому, что клапан гнется. Ранее, для того, чтобы предотвратить подобную проблему, на старых двигателях производились специальные проточки под клапана. На двигателях нового поколения также встречаются похожие выемки, но предназначаются они лишь для того, чтобы избежать в процессе работы двигателя деформации клапанов и при возникновении обрыва ремня они абсолютно не спасают.
С физической точки зрения с момент обрыва ремня ГРМ происходит моментальная остановка распредвалов, под действием возвратных пружин, которые тормозят его кулачки. Коленвал в этот момент инерционно продолжает вращательное движение (независимо от того, была включена передача или же нет, низкие были обороты или же высокие, маховик продолжает его крутить). То есть поршни продолжают работать, а как результат – бить по открытым на данный момент клапанам. Довольно редко, но случается, когда клапана повреждают и сам поршень.
Причины обрыва ремня ГРМ
- изнашивание ремня как такового или же его низкое качество (шестерни валов имеют острые края или попадание масла из сальников).
- клинит коленвал.
- клинит помпа (самое распространенное явление).
- клинят несколько или один распредвал (например, из-за прихода в негодность одного из них – однако, тут последствия немного иные).
- откручивается натягивающий ролик или клинят ролики (происходит ослабление или перетяжка ремня).
Современные двигатели, так как они мощнее, в сравнении с их предшественниками, имеют намного меньшую и живучесть. Если рассматривать причину, опираясь на клапана, данная проблема возникает вследствие малого расстояния между ними и поршнем. То есть, если в момент прихода поршня клапан приоткрыт, то моментально происходит его загиб. Так как для большей компрессии и сжатия в дне поршня нет проточки под клапан необходимой глубины.
