Расположение устройства и характеристики
Рычаг КПП ВАЗ 2107 располагается непосредственно в салоне автомобиля. Применяется он для того, чтобы иметь возможность переключения передач во время передвижения. Выходит из строя рычаг коробки передач исключительно в редких случаях, а причиной этого является халатное отношение к изделию. Если изделие выходит из строя, то требуется осуществить его замену. Но прежде чем проводить замену, необходимо снять рассматриваемое изделие. Как снять его, а также провести замену на «семерке», выясним детальнее.
На «семерке» ручка переключения скоростей имеет частую болезнь – это дребезжание и болтание. Если устранить такую неисправность подручными средствами, то замена устройства не потребуется. Прежде чем приступать к замене устройства, потребуется выяснить точные причины неисправности. Ведь порой «барахлить» может не только рассматриваемая деталь, но и КПП или сцепление.
Особенности замены
Прежде чем приступать к замене, требуется запастись такими инструментами, как гаечные ключи и отвертка. Начинаем со следующих действий:
- Установить рычаг в нейтральное положение.
- После этого требуется сдвинуть верхний чехол вверх. Снимать чехол полностью нет необходимости.
- Следующий шаг – это необходимо сдвинуть в верхнюю часть чехол, который располагается снизу. Этот чехол еще называют термозащитным клапаном. На фото ниже он показан красной стрелкой.
Теперь необходимо нажать на устройство, утопив его в нижнюю часть. После этого требуется вставить отвертку в нижнюю часть изделия, где находится пластиковая втулка. Втулка находится в самой нижней части устройства, как показано на фото ниже.
- Необходимо отвести запорную втулку в нижнюю часть, после чего снять изделие с коробки.
- Если устройство издает сильные вибрации, то его требуется заменить на новое. При этом можно поменять деталь на изделие меньшей длины, как на иномарках. Коротким прибором намного комфортнее управлять, нежели это делать стандартным изделием.
После того, как штатное изделие будет демонтировано, устанавливаем на его место новую рукоятку. Рассмотрим, что представляет собой установка.
Установка устройства на ВАЗ 2107
После того, как штатный механизм был извлечен, потребуется демонтировать резиновую втулку из него, если она осталась внутри. Чтобы снять втулку, нужно воспользоваться отверткой или крючком. Поддев втулку, вынимаем ее из устройства, как показано на фото выше.
Если планируется установить штатное изделие на место, то желательно заменить втулку, купив заранее ремкомплект. При выборе ремкомплекта предпочтение следует отдавать изделиям производства «ВАЗ». Процесс установки аналогичен снятию устройства. Изначально устанавливается резиновая втулка, утапливая ее внутрь устройства. Вслед за втулкой необходимо установить резиночку в виде шайбы, которая смягчает управление механизмом. Далее, требуется внутрь механизма установить пластиковый фиксатор, за счет которого устройство фиксируется на “кулисе” КПП. Завершается сборка путем установки запорной втулки, которую нужно было сдвинуть вниз на начальном этапе, чтобы демонтировать рычаг КПП.
После того, как изделие готово к установке, потребуется вставить его в кулису. Для этого изначально следует смазать кулису, а затем хорошо ударить рукой по ручке механизма, пока не почувствуется, что рычаг сел на место. Так осуществляется установка, как нового, так и старого механизма, который был демонтирован для проведения замены составных деталей.
Самостоятельный тюнинг рукоятки
Некоторых водителей не устраювает качество ремкомплектов для установки, и они придумали своеобразный тюнинг самой рукоятки КПП: для уменьшения дребезжания и вибрации идущих к рукоятке переключения они вместо стандартных пластиковых втулок и резинок вставляют кусок шланга, подходящего по наружнему и внутреннему диаметрам. Эта модернизация также позволяет упростить будущий монтаж рукоятки.
Дополнительно можно сделать удобнее процесс переключения передач уменьшив немного длину стандартной рукоятки. Для этого надо снять рычаг, отрезать ножовкой по металлу до 5-6 см длины и нарезать на конце резьбу, такую же как была на обрезанном кусочке(по желанию резьбу можно и не нарезать). Эти модернизации носят рекомендательный характер и имеют свои плюсы и минусы. Производить их или нет каждый водитель решает сам.
https://youtube.com/watch?v=afglBm-C0ng
При выборе изделий для иномарок, следует убедиться, что его можно надежно установить на ВАЗ-2107. В противном случае, неправильно закрепленный механизм приведет к развитию аварийной ситуации во время движения.
Механизм — переключение — коробка — передача
| Синхронизатор коробки передач автомобиля ГАЗ-53А. |
Механизм переключения коробки передач состоит из вилок 3, 7, 8 ( см. рис. 96), закрепленных на ползунах 27 — 29, рычага / переключения, прижимаемого пружиной 2 к сферической поверхности крышки 26, шариковых фиксаторов 25, предотвращающих самопроизвольное включение и выключение передач, замка, исключающего одновременное включение двух передач, и пружинного предохранителя, затрудняющего включение передачи заднего хода.
| Коробка передач автомобиля ГАЗ-53А. |
Механизм переключения коробки передач должен обеспечить правильное зацепление шестерен и не допускать самовыключения передачи, одновременного включения нескольких передач и включения заднего хода при движении автомобиля вперед.
| Точки смазывания сцепления и коробки передач с делителем автомобилей КамАЗ. |
Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключе-ния передач соответствующему положению зубчатых колес коробки передач.
Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключения передач и шестерен коробки передач.
Регулировка механизма переключения коробки передач ( у легковых автомобилей с дистанционным управлением) заключается в изменении длины промежуточных тяг в целях согласования положения рычага переключения передач и шестерен коробки передач.
Мероприятия по устранению причин несчастного случая предусматривают: проведение проверки технического состояния буровых установок, механизмов переключения коробки передач тракторов Т-170 Б; проведение внеочередного инструктажа всем работникам буровых бригад сейсмопартии № 2; отстранение от работы лиц, не имеющих соответствующей профессиональной подготовки.
Длину тяг, связанных с рычагом 4 ( рис. 61) управления главной муфты сцепления, устанавливают так, чтобы в момент, когда главная муфта сцепления полностью выключится, выключилась и муфта сцепления УКМ, затормозилось водило УКМ и полностью открылась блокировка механизма переключения коробки передач.
Перемещение подвижных шестерен и установка их в нужное положение осуществляется с помощью механизма переключения передач. Механизм переключения передач ходоуменьшителя принципиально одинаков с конструкцией механизма переключения коробки передач.
Контроллер служит для командного управления механизмом переключения передач. Механизм размещен непосредственно в крышке коробки передач и имеет число силовых цилиндров, равное числу ходов механизма переключения коробки передач. Каждая из вилок установлена на соответствующем штоке, связанном с одним из поршней. При подаче сжатого воздуха в одну из полостей силового цилиндра 2 поршень 5 смещается, и соответственно сжимается возвратная пружина. При выходе воздуха в атмосферу пружина возвращает шток в нейтральное положение. В механизме переключения передач расположен блок из восьми электропневматических клапанов, из которых шесть обеспечивают подачу воздуха в соответствующие полости силовых цилиндров пяти передач I — V движения вперед и одной ЗХ заднего хода, а два ( 6 и 7) управляют сцеплением.
| Раздаточная коробка с понижающей передачей. |
Для этого в механизме переключения раздаточной коробки имеется специальное блокировочное устройство, не позволяющее включить понижающую передачу без включения привода переднего моста. Сам механизм переключения размещается в боковой крышке и состоит из ползунов и вилок, которые имеют привод от двух рычагов, выведенных в кабину водителя. Принцип действия механизма переключения раздаточной коробки аналогичен механизму переключения коробки передач.
На участках диагностирования и постах ТО-2 целесообразно выполнять все основные регулировочные работы по агрегатам трансмиссии. Наиболее часто регулируют свободный ход педали сцепления ( для большинства отечественных автомобилей равен 30 — 50 мм) по зазору между концами рычажков и подшипников муфты выключения сцепления ( 1 5 — 4 мм), изменяя длину тяги вращением гайки или вилки тяги. У сцеплений с гидравлическим приводом свободный ход педали дополнительно регулируют, изменяя зазор между толкателем и поршнем главного цилиндра. Регулировка механизма переключения коробки передач заключается в изменении длины промежуточных тяг для согласования положения рычага переключения передач и шестерен коробки передач.
Нужен ли ремонт вашей коробке передач на ВАЗ 2107
КПП (коробка переключения передач) на ВАЗ 2107, как и на других автомобилях — это один из самых труднодоступных и «трудоёмких» узлов. Для того чтобы провести ремонт коробки передач своими руками, нужно потратить как минимум один день просто для того, чтобы снять/установить этот агрегат.
Механическая коробка передач, установленная на всей классике ВАЗ, сокращённо называется МКПП, в отличие от автоматической (АКПП).
Даже без приведения обозначений видно, что лучше доверить ремонт такого сложного узла специалистам. Самостоятельно можно проверить работу сцепления и заменить масло в коробке передач. И только «продвинутые» автолюбители решаются на ремонт коробки с её полным снятием.
О снятии КПП уже рассказывалось в статье о замене заднего сальника коленвала. Поэтому остановимся на признаках неисправностей и их возможных причинах.
Рассмотрим, какие признаки сопутствуют неисправностям КПП на ВАЗ 2107
Передача включается тяжело, не сразу, требуется повторное движение рычагом МКПП.
Причин для этого может быть несколько: недостаток масла в КПП, заедание шестерёнок в коробке, сильно изношены шестерни. Так как причиной плохого включения передачи может быть неполное выключение сцепления, то необходимо вначале провести диагностику работы сцепления.
При смене масла в картере КПП нужно обратить внимание на отработанный осадок – там могут быть металлические опилки, как результат износа шестерёнок и превращение их в «пыль». Это легко проверить своими руками, профильтровав слитую жидкостьчерез несколько слоёв марли и опустив в осадок магнит
Если магнит «ощетинился» опилками, значит ремонт, или, по крайней мере, разбор и тщательная оценка необходимы.
Смена трансмиссионного масла должна происходить через каждые 50-60 тысяч км пробега. Показан слив из картера КПП.
Повышенный шум в коробке нейтральном положении, когда к звуку работающего двигателя примешивается гул снизу. Можно взять обыкновенный медицинский фонендоскоп и послушать МКПП, установив автомобиль на яму, или даже из салона. Эта диагностика проста даже своими руками, и даже можно определить место наибольшего шума в коробке при достаточном навыке.
Причиной шума в коробке ВАЗ 2107 может быть сильно изношенный подшипник, как первичного вала, так и подшипник главной передачи. Второй причиной может быть низкий уровень смазки в коробке, или плохое качество смазки вследствие срока годности и износа.
Рычаг «выбивается сам», то есть самопроизвольно переключается в нейтральное положение.
Это может быть от того, что МКПП просто «болтается» и плохо соединена с механизмом сцепления, или туда попала грязь. Кроме того, при сильном износе шестерён и других деталей КПП это также возможно. Можно утверждать, что в случае нормальной работы сцепления при этом нарушении нужно открывать КПП, так как требуется ремонт коробки.
При работе КПП появился шум, которого раньше не было, она стала нагреваться (например, горячим становится рычаг переключения).
В этих случаях причиной может быть как износ деталей, так и нехватка смазки. В том случае, если замена масла не помогла, то необходимо снимать МКПП и искать причину. Могут быть поломаны зубцы шестерёнок, их рабочая поверхность может быть с выработкой или даже выкрошена. Подобное происходит при тяжёлых нагрузках, длительных подъёмах. В случае применения некачественного масла оно теряет свои смазочные свойства, и КПП может заклинить. В таком случае даже ремонт не всегда может помочь.
- В случае если слышен шум только лишь при работе какой – либо одной передачи, то причину нужно искать только в коробке, её нужно снимать и открывать, так как вскоре могут быть нарушены и другие .
- Течь масла – частая неисправность.
В самом простом случае это может говорить о переливе смазочной жидкости в картер КПП, когда «стравливается» избыток. Но это вредно, так развивается повышенное давление масла. Также частой причиной служит износ сальников. На рисунке изображен момент замены повреждённого сальника коробки.
В заключение хочется резюмировать, что внимание вашей КПП нужно оказывать через каждые 50-60 тыс км. пробега не только заменой масла, но и тщательным осмотром осадка старого масла, проверкой течи, оценкой шума и разогрева коробки при работе на разных передачах
Снятие МКПП с автомобиля
Перед непосредственным демонтажем коробки передач нужно убедиться, что все тросы, рейки и рычаги подсоединены и двигаются без заеданий. Может быть и так, что ваше транспортное средство дергалось из-за плохого соединения элементов. В таком случае будет достаточно их соединить или разработать.
Этапы снятия МКПП выглядят следующим образом:
- До начала работ необходимо установить противооткатные упоры под колёса и отсоединить клеммы от аккумулятора;
- Осмотреть КПП на предмет снятия. Определить, с чего лучше начать демонтаж;
- Слить полностью масло из МКПП. Масло необходимо сливать в специальную ёмкость;
- Отсоединить все узлы, которые могут мешать снятию коробки;
- Установить двигатель и КПП на подпорки, чтобы они не упали на землю при демонтаже. Падение с высоты может сильно повредить коробку и дальнейший ремонт после этого станет нецелесообразным;
- В автомобиле с передним приводом нужно снять шрусы, предварительно открутив колёса. Если шрус не достаётся из коробки, можно воспользоваться монтировкой;
- Если автомобиль оснащён задним приводом, то нужно обязательно снять кардан;
- Коробка отсоединяется от двигателя и от опорных подушек;
- Снимаем коробку, если она не снимается, можно попробовать помочь монтировкой;
- Перед разборкой КПП её нужно тщательно очистить от грязи;
- Раскручиваем коробку и внимательно изучаем её устройство.
После того, как коробка снята, она разбирается более детально:
- Снимаем «колокол» и откручиваем крышку пятой передачи;
- Осматриваем вилку передач, если она изношена, меняем её на новую;
- Достаём валы и муфту;
- Осматриваем шестерни и шлицы на предмет выработки.
Рычаг переключения передач – устраняем недуги системы
Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.
Рукоятка рычага переключения передач, или какова конструкция системы?
Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.
Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.
Как может располагаться рычаг переключения передач?
Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.
А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.
Скрип рычага переключения передач и другие неполадки
Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.
Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.
Как произвести ремонт рычага переключения передач?
В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.
Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.
Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.
Посторонние шумы которые могут исходить от механической коробки передач
Самая распространенная причина шумной трансмиссии – недостаточное количество масла, из-за которого гудят шестерни или внутренний блок. Если в шумной трансмиссии достаточно масла, смазка может быть загрязнена металлической стружкой или частицами.
Недостаточное или загрязненное масло может стать причиной помех на некоторых или всех передачах. Но если вы слышите шум в определенной передаче, возможно, изношены или повреждены зубья этой скорости или синхронизатор.
Источники внутри трансмиссии, которые могут вызывать шум:
- Изношенный синхронизатор
- Повреждение подшипников
- Смещенная передача
- Изношенный или поврежденный подшипник первичного вала, если ваша трансмиссия издает звуки только в нейтральном положении
- Изношенные шестерни
- Проблемы с подшипником ведущего вала
- Металлическая стружка в масле
Источники за пределами МКПП, которые могут вызывать шум:
Некоторые шумы, которые, кажется, исходят от передачи, на самом деле исходят из внешнего источника, а не от МКПП (механическая коробка). Например, если вы слышите стук при ускорении или замедлении, сначала проверьте эти проблемы, прежде чем винить передачу:
- Возможно это какие-то повреждения двигателя, или опора коробки
- Изношенное или поврежденное внутреннее соединение CV-ведущего моста
- Проблемы с дифференциальным корпусом
Шумы, которые проявляются при повороте, могут указывать на проблему с соединением CV. Шум от стука при движении на низких скоростях может исходить от корпуса дифференциала или соединения CV.
Сложно ли самостоятельно поменять кулису
Что такое ГБЦ в машине. После замены прокладки ГБЦ машина не заводится, что делать Что такое гбц в автомобиле Для того, чтобы короткоходная кулиса позволила почувствовать всю прелесть отсутствия люфта и вибрации в рычаге, она должна быть установлена правильно. Если монтаж проводится в условиях автосервиса, можно не беспокоиться, но при самостоятельной замене следует отнестись к этому со всей ответственностью. Вся процедура напоминает замену сальника кулисы – с такой операцией сталкивается практически половина автовладельцев. О необходимости замены сальника весьма красноречиво говорит характерный хруст, постоянно присутствующий во время переключения скоростей.
Если разобрать процесс самостоятельного монтажа короткоходной кулисы более подробно, то можно выделить следующие основные этапы работ.
- Снимается салонный чехол рычага вместе с рукоятью простым резким рывком вверх.
- Ключом на 13 ослабляется хомут и снимается тяга рычага с карданного вала.
- Освобождается шарик блокировки включения задней скорости, для чего потребуется снять блокирующее его кольцо.
- Снимается стопорное кольцо и рычаг вместе с шариком и пружинкой, расположенных в отдельном корпусе.
- Теперь можно будет извлечь рычаг вместе с тягой через салон. При необходимости их можно предварительно разъединить.
- Далее снимается кардан, с которого предварительно стягивается пыльник и откручивается болт, расположенный с левой стороны.
- Новый кардан смазывается литолом, при затягивании крепления слишком усердствовать не следует.
- Тяга монтируется также из салона. Будет гораздо удобнее проводить эту работу вдвоем.
Дальнейшая сборка также не представляет сложностей. Тяга одевается на шток кардана, после чего необходимо будет собрать механизм блокировки задней передачи. Его шарик лучше предварительно смазать. После этого, перед окончательным затягиванием крепежного хомута проводится окончательная регулировка рычага и системы блокировки задней передачи – в ряде случаев механизм часто не совпадает с пластиной, тогда ее придется снять и подкорректировать существующий зацеп. Процесс установки короткоходной кулисы на «Приору» можно посмотреть на видео:
Большинство автовладельцев, по той или иной причине решившиеся заменить стандартную кулису на короткоходную, остаются довольными скоростью и четкостью переключения передач
Если принять во внимание совсем небольшую стоимость подобной модернизации, которую к тому же реально выполнить своими руками, преимуществ короткоходной кулисы прибавляется
Даже если водителю не особо важно, сколько времени требуется для включения передачи, практически полное отсутствие постороннего шума и люфта неизбежно отмечает каждый водитель
- Как работает гидромеханическая коробка передач
- Что такое адаптивная КПП
- Принцип работы синхронизатора КПП
- Как пользоваться сцеплением, чтобы не сжечь его
Признаки основных проблем с МКПП и их причины
Данное руководство применимо исключительно для самой коробки переключения скоростей, способной стать источником проблем. То есть неисправности МКПП и способы их устранения могут исходить из сцепления или иных систем автомобиля. Соответственно, основными симптомами поломки или изношенности «механики» являются:
снижение уровня трансмиссионного масла;
переключение с передачи на нейтраль;
МКПП «застряла» на одной скорости, включить другую не получается;
посторонние звуки – стук, скрежет, визг, скрежетание и пр.
Первым в списке низкий уровень смазывающего материала занял свою позицию неслучайно, так как именно данная проблема обычно приводит к гудению внутреннего блока и шестерен трансмиссии. И даже если трансмиссионного масла в достатке, а «механика» все равно непривычно шумит, это может быть вызвано загрязнением расходника мелкими абразивными частицами или более крупной металлической стружкой. Причем довольно часто именно проблемы с маслом становятся причиной помех, негативно влияющих на работоспособность как некоторых, так и всех передач.
Также признаки неисправности МКПП могут проявляться в шуме на определенной скорости, что довольно часто вызвано изношенностью или дефектностью шестерен либо синхронизаторов. Разумеется, не исключены проблемы с подшипниками – особенно ведущего вала – и смещение передач.
Что касается источников проблем вне трансмиссии, способных провоцировать посторонние шумы, то это может быть сам двигатель, опоры КПП, корпус дифференциала или соединение ведущего моста. Однако в любом случае искать источник проблем вначале следует в самой «механике», а для этого ее в обязательном порядке придется снять и разобрать.
Механизм переключения передач
Механизм переключения передач обычно монтируется в крышках коробок передач и предназначен для выбора, включения и выключения передач. Кроме того, в механизме переключения передач устанавливаются устройства, исключающие включение двух передач одновременно и предотвращающие самопроизвольное выключение передач.
Основные требования, предъявляемые к этому механизму – легкость и простота управления коробкой передач, бесшумность и плавность переключения передач, надежная фиксация включенной передачи, предотвращение одновременного включения двух или нескольких передач, а также предохранение от включения на ходу передачи, противоположной движению автомобиля.
Кроме того, механизм включения должен быть надежным, долговечным, не требовательным к сложным регулировкам и прост в техническом уходе. Сбои в работе механизма переключения передач могут привести к повреждению деталей и выходу из строя такого дорогостоящего агрегата, как коробка передач.
***

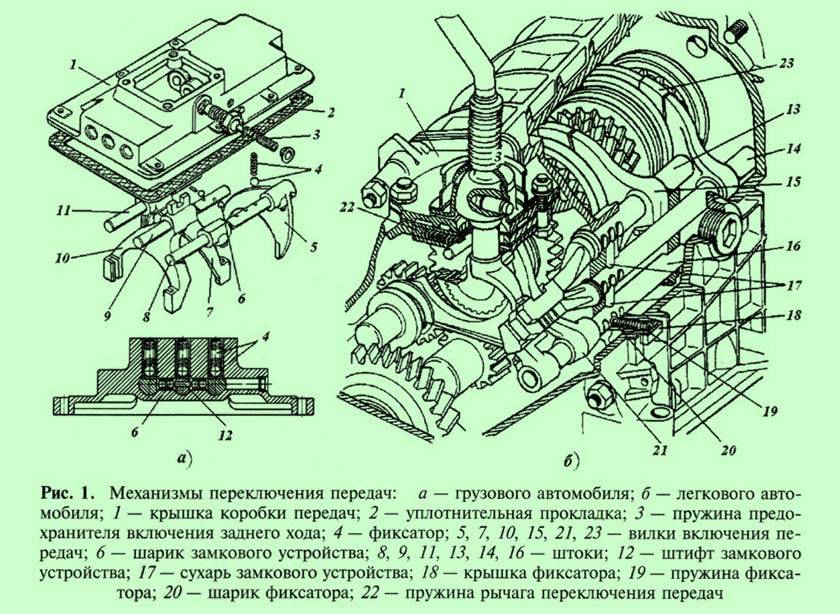

Механизм переключения коробки передач грузового автомобиля (рис. 1, а) состоит из трех штоков, трех вилок, трех фиксаторов с шариками, предохранителя включения первой передачи и заднего хода и замкового устройства.
Штоки 8, 9, 11 размещены в отверстиях внутренних приливов крышки картера 1. На них закреплены вилки 5, 7, 10, соединенные с каретками синхронизаторов и с подвижным зубчатым колесом включения первой передачи и заднего хода.
Фиксаторы 4 удерживают штоки в нейтральном или включенном положении, что исключает самопроизвольное выключение передач. Каждый фиксатор представляет собой шарик с пружиной, установленные над штоками в специальных гнездах крышки картера. На штоках для шариков фиксаторов выполнены специальные канавки (лунки).
Перемещение штока с вилкой, а следовательно, синхронизатора, возможно только при приложении усилия со стороны водителя, в результате которого шарик утопится в свое гнездо.
Замковое устройство предотвращает включение одновременно двух передач. Оно состоит из штифта 12 и двух пар шариков 6, расположенных между штоками в специальном горизонтальном канале крышки картера. При перемещении какого-либо штока два других запираются шариками, которые входят в соответствующие канавки на ползунах.
С целью предотвращения случайного включения передач заднего хода или первой передачи при движении автомобиля в стенке крышки коробки передач смонтирован предохранитель, состоящий из втулки, кольца с пружиной 3 и упора.
Чтобы включить первую передачу или передачу заднего хода, необходимо отжать пружину предохранителя до упора, для чего к рычагу управления водителем прикладывается некоторое усилие.
***
Механизм переключения передач легкового автомобиля (рис. 1, б) устроен следующим образом.
Шток 14 вилки выключения третьей и четвертой передач установлен в отверстиях передней и задней стенок картера, а штоки 13 и 16 в отверстия задней стенки и прилива картера.
На каждом штоке закреплены болтом вилки 15, 21, 23 включения передач. Для удержания штоков в нейтральном положении и в одном из крайних положений, когда включена передача, в них выполнены по три гнезда, к которым поджимается пружиной 19 шарик 20 фиксатора. Фиксаторы располагаются во втулках и закрываются крышкой 18. В головке каждого штока имеется паз, в который входит нижний конец рычага переключения передач.
Замковое устройство состоит из трех блокировочных сухарей 17. Два крайних сухаря установлены в отверстиях задней стенки картера, а средний сухарь в отверстии штока 14.
При перемещении штока 13 или 16 он выдавливает сухарь, который входит в гнездо среднего штока и одновременно через средний сухарь прижимает другой сухарь к гнезду противоположного штока. Таким образом, эти штоки будут зафиксированы в нейтральном положении.
При перемещении среднего штока 14 выдавливаются сразу два сухаря и фиксируют крайние штоки 13 и 16.
***
