Синхронизатор КПП

Синхронизатор коробки передач — как устроен и как работает

Как работает синхронизатор коробки передач? Новый вопрос, а для кого-то и новый термин — синхронизатор.

Да друзья, были времена, когда переключение передач на автомобиле было процессом комплексным, и, можно сказать, практически ювелирным.

Но, благодаря человеческой лени, являющейся двигателем прогресса, мы получили машины, которые не требуют лишних действий со стороны водителя и всячески упрощают процесс езды.

И речь пойдет даже не о модных автоматических коробках, а о старых, проверенных временем «механиках». Чтобы облегчить нашу с вами водительскую жизнь, в те еще «доавтоматные времена» и был придуман синхронизатор коробки передач.

В этой статье нам предстоит выяснить как он работает, как устроен и что вообще происходит во время переключения скоростей.

Синхронизатор коробки передач

Нужно сказать, что синхронизатор коробки передач – это устройство не из самых простых, хотя в нём нет ни капли электроники, а время его срабатывания занимает доли секунды.

В былые времена для переключения скорости в машине необходимо было несколько раз выжимать сцепление – одно нажатие отключало коробку от коленвала, а второе наоборот, подключало её обратно.

Понятное дело, что такая процедура не слишком удобна и от неё необходимо было каким-то образом избавиться. Помогла физика, механика и точный инженерный расчёт, в симбиозе которых и родился синхронизатор.

Одним словом, синхронизатор коробки передач упростил жизнь водителям, а также значительно увеличили ресурс механизмов коробки. Устанавливаются они, синхронизаторы,  для каждой передачи, иногда и для задней.

В недрах коробки передач

Давайте попробуем разобраться в устройстве этих загадочных синхронизаторов. Состоит данный механизм из таких основных частей:

• ступица с сухарями;
• блокирующее кольцо;
• шестерня с фрикционным конусом;
• муфта включения.

Работает это следующим образом. Центральным элементом конструкции выступает ступица. Снаружи и внутри у неё имеются шлицы, благодаря которым она присоединяется к вторичному валу КПП и муфте включения.

По валу ступица может передвигаться в разные стороны. Помимо шлицов на ней находятся пазы, в них вставлены подпружиненные сухари.

Не менее важной деталью является муфта включения, её, кстати, часто называют просто муфтой синхронизатора. В её функции входит жёсткое соединение валов и шестерней. В общем-то, именно её водитель и перемещает, переводя рычаг коробки передач в какое-либо из положений

В общем-то, именно её водитель и перемещает, переводя рычаг коробки передач в какое-либо из положений.

За синхронизацию частоты вращения отвечает блокирующее кольцо – пока вал и шестерня не будут вращаться с одной скоростью, оно препятствует замыканию муфты.

Кольцо имеет довольно сложную поверхность для взаимодействия с фрикционным конусом шестерни и муфтой включения. Помимо этого у него имеются пазы для сухарей ступицы.

Физика процесса синхронизации скоростей вращения завязана на трении. Оно возникает между блокирующим кольцом и конусом шестерни во время переключения передачи.

• Когда мы выбрали нужную скорость и перевели рычаг КПП, муфта включения передвигается в направлении шестерни и кольцо прижимается к её конусу, возникает сила трения, под действие которой вращение синхронизируется.
• Пока скорости вращения разные, жёсткое соединение вала и шестерни невозможно, но как только они выравнялись, блокирующее кольцо отпускает муфту и она аккуратно входит в зацепление с венцом шестерёнки – переключение передачи завершилось.
• Стоит отметить, что весь этот процесс занимает доли секунды и практически незаметен для водителя, но крайне важен для КПП и нашего с вами комфорта управления автомобилем.
• Ну вот, уважаемые автолюбители, мы и познакомились с устройством и теперь знаем что такое синхронизатор коробки передач.

Надеюсь, эта статья была для вас полезна. Прочитайте вот еще про вариатор, рекомендую, очень интересный механизм.

Подписывайтесь, читайте статьи на блоге и изучайте машины вместе с друзьями!

Что такое преднатяг дифференциала

Дифференциал автомобиля занимается распределением крутящего момента с ведущего вала на правое и левое полуоси. Состоит дифференциал из 4-х конических шестеренок. По габаритам не большой. Если колеса крутятся с одинаковой нагрузкой, то дифференциал распределяет силу вращения пополам (50:50).

Если одно колесо наехало, например, на лед, то дифференциал на одно колесо дает большую вращательную силу, а на другую — меньшую. То колесо, которое на льду, получает повышенную угловую скорость и станет ведущим, а то колесо, которое крутится по асфальту — перестанет получать вращательную скорость и станет ведомым. Из-за этого, то, что момент вращения передается только на одно колесо, причем на то, которое находится (в данном случае) на льду, управление и проходимость автомобилем сильно ухудшается. Но, для сохранения управляемости и проходимости, ведущим колесо должно было стать то колесо, которое на асфальте. Чтобы избежать такого ненужного эффекта, было изобретено устройство — автоматический дифференциал повышенного трения.

Самоблокирующиеся дифференциалы

Механизм повышенного трения — это многодисковый дифференциал, вискомуфта, самоблокирующийся дифференциал «Квайф» и «Торсен» осуществляет частичную блокировку автоматически, без переключения рукоятки водителем.

Отличие автоматического дифференциала от симметричного в том, что автоматический самоблокирующийся имеет пружинный пакет фрикционных дисков.

Состоит автодифференциал из:

• ведомые червячные (полуосевые) шестерни;
• ведущие червячные (саттелиты) шестерни.

Оси сателлиты и полуосей параллельны друг другу. Если одно колесо, допустим правое, начинает вращаться медленнее, чем колесо напротив, то, соответственно, и полуось с шестерней вращается медленнее и вращает с такой же угловой скоростью сателлит 2. Сателлит 2 передает вращение сателлиту 3. Сателлит 3 передает вращение шестеренке полуоси 4. В результате — разные угловые скорости колес на повороте.

Из-за того, что крутящие моменты в винтовом зацеплении разные, появляются осевые и радиальные силы, которые прижимают шестерни 1 и 4, сателлиты 2 и 3 торцами к крышке дифференциала. Червячные сателлиты 2 и 3 прижимаются к поверхностям отверстий, в которых они сидят. Благодаря образующимся при этом силам, происходит блокировка полуосей. Насколько сильно заблокируется полуось, определяется коэффициентом блокировки.

Характеристики дифференциала самоблока:

• коэффициент блокировки дифференциала в % (КБД) (зависит от наклона зубьев, если винтообразный, или, если это диск, то углом чашки);
• преднатяг блокировки в кг (это статическое сопротивление между 2 полуосями).

КБД — это отношение моментов сил отстающего к забегающему, то есть крутящий момент отстающего колеса делим на крутящий момент колеса, которое быстрее вращается.

Преимущества самоблокирующегося дифференциала:

1. Водителю не требуется самому включать самоблок дифференциала, все происходит автоматически.
2. Устраняет пробуксовку при разных значения сцепления колес.
3. Улучшает проходимость и динамику управления автомобилей на разных дорогах.
4. Эффективность разгона возрастает на разных дорожных покрытиях.
5. Детали самоблокирующегося и обычного дифференциалов взаимозаменяемы.
6. Какая-либо полуось не сломается, потому что нет полной блокировки колес.
7. Отключение, то есть разблокировка осуществляется путем сброса педали газа.

Самоблокирующиеся винтовые дифференциалы эффективно подходят для обычного автомобиля. Такие устройства надежные. Рабочий эксплуатационный ресурс винтовых самоблоков такой же, как и у коробок переключения передач (КПП). Они плавно активируются и дезактивируются.

СИНХРОНИЗАТОР КОРОБКИ ПЕРЕДАЧ В ДЕЙСТВИИ

Когда селектор КПП находится в положении «нейтрал», каждая муфта синхронизатора располагается в среднем положении. При таком расположении передача мощности через них полностью исключается. При этом шестерни, находящиеся на ведомом валу, не имеют никаких препятствий к вращению.

Как только мы переключаем передачу, муфта сразу перемещается с помощью вилки КПП в положение, аналогичное тому, которое занимают шестерёнки, вслед за ними. Сдвиг муфты сопровождается изменением положения сухарей, что воздействует на кольцо блокировки, которое в результате ложится вплотную к конусу шестерни. За счёт силы трения, создаваемой в это время между поверхностями, кольцо проворачивается до тех пор, пока сухари не становятся в упор с пазами. Остановка кольца в этот промежуток времени происходит именно из-за проворачивания.

Именно так, в конечном своём положении, этот агрегат работает согласно своему назначению – не допускает последующего движения муфты включения по траектории вальной оси. Это происходит потому, что все без исключения торцы шлиц, расположенные по всему периметру кольца, встают напротив тех же частей механизма муфты.

схема синхронизатора в разрезе

Впоследствии скорости ведомого вала и шестерней синхронизируются с помощью силы трения, образуемой взаимодействием поверхностей. Далее, когда процесс выравнивания передач завершён, кольцо блокировки начинает проворачиваться в противоположную сторону.

Таким образом, муфта, которая до этого была заблокирована и ограничена в траектории движения, начинает функционировать, и её шлицы сцепляются с шестерным венцом, имея свободный ход. Далее шестерни соединяются с вторичным валом КПП.

Весь описанный процесс может показаться сложным не только начинающему автолюбителю, но даже и бывалому механику, который хорошо разбирается в устройстве трансмиссии. Однако, несмотря на многогранность работы синхронизатора, процесс переключений на практике происходит практически молниеносно и занимает не более, чем считанные доли секунды.

Классификация синхронизаторов

Синхронизаторы классифицируются: по принципу действия – на простые и инерционные; по конструктивному исполнению – на конусные и дисковые; по принципу обслуживания передач – на индивидуальные и центральные.

Простые синхронизаторы.Они наименее сложны по конструк­ции и допускают включение передачи еще до того, как произошла полная синхронизация угловых скоростей. Простые синхрониза­торы устанавливаются, как правило, на низших передачах – чаще всего на второй. На первой передаче и заднем ходу синхро­низаторы не ставятся, так как на этих режимах машина работает очень редко, да и включаются они в основном при останове ма­шины. Применение простого синхронизатора на низших переда­чах вызвано еще и тем, что именно на этих передачах реализуются большие передаточные числа. При этом приведенные к фрик­ционным конусам синхронизатора инерционный момент, а также крутящий момент от главного фрикциона в случае его неполного выключения достигают относительно больших величин. Эти мо­менты препятствуют выравниванию угловых скоростей включае­мых деталей и тем самым значительно удлиняют процесс переклю­чения передач. В этих условиях простой синхронизатор позволяет включить передачу с неполным выравниванием. Переключение становится непродолжительным, но сопровождается появлением ударных нагрузок.

Инерционные синхронизаторы.В отличие от простого инер­ционный синхронизатор имеет специальное блокирующее устрой­ство, не позволяющее включить передачу до полного выравнива­ния угловых скоростей шестерни и вала. Инерционные синхро­низаторы устанавливаются на всех высших передачах.

Конусные и дисковые синхронизаторы.Они отличаются друг от друга исполнением фрикционного элемента. Широкое распро­странение получили конусные синхронизаторы с одной парой трения. Иногда используются многоконусные синхронизаторы, в которых синхронизирующий момент возрастает, однако их кон­струкция становится более сложной.

Дисковые синхронизаторы выполняются, как правило, много­дисковыми. Увеличение поверхностей трения используется как один из способов повышения эффективности синхронизаторов. Однако, как показывают эксперименты, синхронизирующий мо­мент не возрастает прямо пропорционально числу применяемых дисков. По мере удаления дисков от нажимных деталей их мо­мент трения падает. Неравномерность распределения давления приводит к повышенному нагреву и износу наиболее нагружен­ных дисков.

Рис. 106. Конструкция конус­ного индивидуального синхро­низатора: 1

– зубчатая муфта;2 – корпус синхронизатора;3 – пружинный фиксатор;4 – палец муфты

Эффективность синхронизаторов более рационально повышать не увеличением числа поверхности трения, а оптимальным подбором фрикцион­ных материалов, созданием благоприятных условий работы (осо­бенно хорошей организацией смазки) и применением следящего сервопри­вода. В последнем случае при малых усилиях со стороны водителя можно получить значительный синхронизи­рующий момент за счет увеличения давления на поверхностях трения.

Индивидуальный и центральный синхронизаторы.Индивидуальный служит для включения только одной передачи, центральный используется для включения нескольких передач. Первый получил повсеместное рас­пространение на транспортной тех­нике благодаря своей простоте и надежности в работе. Второй более сложен, дорогой и имеет значитель­ные габариты. Он используется в ко­робках, где включение передачи со­провождается блокированием не­скольких муфт (например, в короб­ках с разрезными валами), а также внекоторых простых коробках пере­дач с автоматическим и полуавтома­тическим приводами управления.

В отечественных гусеничных ма­шинах большое распространение по­лучили простые и инерционные инди­видуальные конусные синхрониза­торы. Один из них показан на рис. 106, а.

Он применяется для включения второй (палец4 передви­гается влево) и третьей (палец4 передвигается вправо) передач. При включении второй передачи синхронизатор работает как простой, при включении третьей – как инерционный. Блокирующее ус­тройство у последнего выполнено в виде фигурного выреза (рис. 106,б) на корпусе2 с размещенным в нем пальцем зуб­чатой муфты4. Пока не произошло выравнивания угловых ско­ростей шестерни и вала, сила от момента трения, возникающего в буксующих конусах, прижимает палец к скосу фигурного вы­реза и не позволяют ему переместиться в крайнее положение. Когда же выравнивание закончится, момент трения резко упадет и усилие водителя становится достаточным для того, чтобы от­жать корпус и переместить палец в положение, соответствующее включенной передаче.

Устройство МКПП

Механическая трансмиссия состоит из корзины сцепления и собственно из самой коробки.

В силовой агрегат входят:

• картер (корпус);
• первичный, вторичный и промежуточные валы;
• устройство выбора ступеней;
• ведомые и ведущие наборы шестеренок;
• синхронизаторы;
• подшипники, муфты и сальники.

Все эти компоненты находятся в корпусе и взаимодействуя друг с другом передают вращательный момент.

Сцепление

Сцепление является неотъемлемым компонентом механической КПП, осуществляющим разъединение двигателя и коробки в момент переключения ступеней без последствий для агрегатов. Если утрировать — сцепление отключает крутящий момент, при этом и мотор, и колеса машины крутятся в холостую.

Сцепление создано для аккуратного соединения мотора и колес. Состоит из двух дисков, один из которых соединен с мотором машины, второй — с колесами транспорта. Передача вращательного момента осуществляется через первичный вал трансмиссии.

СИНХРОНИЗАТОР КОРОБКИ ПЕРЕДАЧ В ДЕЙСТВИИ

Когда селектор КПП находится в положении «нейтрал», каждая муфта синхронизатора располагается в среднем положении. При таком расположении передача мощности через них полностью исключается. При этом шестерни, находящиеся на ведомом валу, не имеют никаких препятствий к вращению.

Как только мы переключаем передачу, муфта сразу перемещается с помощью вилки КПП в положение, аналогичное тому, которое занимают шестерёнки, вслед за ними. Сдвиг муфты сопровождается изменением положения сухарей, что воздействует на кольцо блокировки, которое в результате ложится вплотную к конусу шестерни. За счёт силы трения, создаваемой в это время между поверхностями, кольцо проворачивается до тех пор, пока сухари не становятся в упор с пазами. Остановка кольца в этот промежуток времени происходит именно из-за проворачивания.

Именно так, в конечном своём положении, этот агрегат работает согласно своему назначению – не допускает последующего движения муфты включения по траектории вальной оси. Это происходит потому, что все без исключения торцы шлиц, расположенные по всему периметру кольца, встают напротив тех же частей механизма муфты.

схема синхронизатора в разрезе

Впоследствии скорости ведомого вала и шестерней синхронизируются с помощью силы трения, образуемой взаимодействием поверхностей. Далее, когда процесс выравнивания передач завершён, кольцо блокировки начинает проворачиваться в противоположную сторону.

Таким образом, муфта, которая до этого была заблокирована и ограничена в траектории движения, начинает функционировать, и её шлицы сцепляются с шестерным венцом, имея свободный ход. Далее шестерни соединяются с вторичным валом КПП.

Принцип действия синхронизатора

Когда рычаг коробки находится в нейтральном положении, муфты синхронизаторов занимают среднюю позицию, шестеренки на ведомом валу беспрепятственно вращаются, передача усилия не производится. Когда водитель выбирает нужную передачу, вилка перемещает муфту в направлении шестерни. Совместно с муфтой происходит сдвиг сухарей, влияющих на блокирующее кольцо, которое прижимается к конусу шестеренки.

На поверхности создается сила трения, поворачивающая кольцо до упора сухарей в пазах кольца (от проворачивания кольцо стопорится). В этой позиции блокирующее кольцо не позволяет муфте синхронизатора перемещаться по оси вала, поскольку торцы шлицев муфты находятся напротив торцов шлицев блокирующего кольца.

Затем под воздействием сил трения скорости ведомого вала и шестерни синхронизируются. Когда скорости выравнены, блокирующее кольцо под влиянием шлицев муфты поворачивается в другую сторону, снимается блокировка муфты, шлицы муфты беспрепятственно проходят, чтобы зацепиться с венцом шестерни. Вторичный вал КП жестко соединяется с шестерней. Несмотря на массу операций, весь процесс включения передачи и синхронизации занимает доли секунды.

Основные неисправности синхронизатора КПП

Основной причиной снижения долговечности синхронизатора КПП является неправильная эксплуатация пользователем автомобиля. Слишком резкое или раннее переключение передач приводит к быстрому износу механизма и необходимости проведения досрочного ремонта или технического обслуживания.

Шестерни и валы КПП обычно изготавливаются из высокопрочной стали, обладающей низким порогом чувствительности к высоким температурным режимам. Именно поэтому данные элементы выходят из строя редко, проводить их замену следует одновременно с капитальным ремонтом двигателя.

Мелкие детали в синхронизаторе обладают не таким длительным сроком эксплуатации, например, медное блокирующее кольцо или сухари.

При переключении передач раздаётся шум или хруст

Проблема встречается очень часта, причиной подобного хруста является износ кольца блокировки, которое предотвращает движение муфты. Также подобный шум может вызвать основание, на котором находится блокирующее медное кольцо синхронизатора – коническая поверхность шестерни. Чтобы определить неисправность, достаточно добраться до синхронизатора, на поверхностях деталей будет выработка, а кольцо блокировки меняет свою форму.

Для переключения передач необходимо прилагать силу При данной проблеме внимание следует уделить синхронизатору в сборе. При поломке синхронизатора переключение передач затруднительно, или не происходит вообще

Последовательность замены:

1. Снять КПП и очистить от грязи. 4 гайки крепят крышку, под которой болт, фиксирующий вилку пятой передачи. Вилку переместить вниз и добиться сцепки муфты и шестерни.
2. Включить третью передачу и открутить гайки первичного и вторичного валов. Сдвинуть вверх ведомую шестерню пятой передачи, а также вилку вторичного вала.
3. Снять синхронизатор и заменить на новый.При замене износившейся детали следует контролировать каждое движение, так как появление зазора между муфтой и шестернёй станет причиной повторной разборки МКПП.

Неисправности синхронизатора и способы их устранения

При появлении каких-либо затруднений с переключением передач, большинство автовладельцев, которые имеют хотя бы базовые знания об устройстве и принципе работы коробки передач считают, что виной всему именно синхронизатор. Зачастую это оказывается правдой, хотя предварительно все же следует исключить неисправности сцепления, которые тоже довольно часто вызывают проблемы в работе механической коробки передач, когда система функционирует с заеданием, определенным запозданием и так далее.

Если проверка не обнаружила нарушений, самостоятельно заподозрить проблемы с синхронизатором можно по таким симптомам:

При самопроизвольном выключении передач, в первую очередь, необходимо обратить внимание на выключающую муфту и шестерни, которые могут быть изношены.
Если при переключении скоростей появился шум, идентификация которого невозможна и который раньше был нехарактерен, это может свидетельствовать о искривлении блокирующего кольца либо о том, что его коническая часть изношена.
Сложное переключение передач, когда необходимо прилагать большие усилия и совершать несколько попыток, фактически гарантированно говорит о вышедшем из строя синхронизаторе.

Сразу следует сказать, что ремонт данного устройства крайне трудоемкий и фактически нереально выполнить его самостоятельно. Для этого потребуется профессиональное оборудование и много времени, поэтому желательно доверить это дело специалистам. Помимо этого, стоит знать, что довольно часто может наблюдаться такое явление, как выкрашивание зубьев шестерни — такой опасности наиболее подвержены владельцы грузового транспорта и любители резких стартов с места. Эксплуатация такой коробки недопустима.

Осмотр и последующий ремонт синхронизатора

Снятие синхронизатора предусматривает снятие самой коробки передач. Это тяжелая и довольно грязная работа, так что подготовьте перчатки и ветошь. Раз уж придется снять агрегат, то стоит провести очистные работы. Вот как осуществляется снятие синхронизатора КП:

1. Демонтируйте коробку передач;
2. Снимите кронштейн троса сцепления (открутив болты и сняв крышку);
3. Выкрутите болт крепления вилки;
4. Переместите муфту синхронизатора вниз;
5. Выкрутите гайки крепления первичного и вторичного валов;
6. Приподнимите шестерню у передачи, вилку и сними синхронизатор.

Заметьте, что алгоритм может несколько отличаться в зависимости от того, какая модель коробки передач установлена на вашем автомобиле. Здесь стоит обратиться к мануалам и поискать информацию на тематических форумах. С такой работой проще всего справиться в паре, а не одному. Как только коробка передач демонтирована и вы смогли снять синхронизатор, стоит начать его осмотр и обслуживание. Вот что надо сделать:

Отметить положение муфты маркером или мелком относительно ступицы, после чего аккуратно снять муфту;
Извлеченные детали промыть в керосине;
Осмотреть ступицу, муфту, шлицы. На деталях не должно быть заусенцев и сколов

Также уделите внимание каждому из сухарей и пружин;
Заменить дефектные детали новыми. Отдельные компоненты синхронизатора редко бывают в продаже, зато их можно найти у разборщиков

Каждую деталь стоит смазать моторным маслом;
Собрать синхронизатор, учитывая положения метки. Если все совпадет, то проточки на его муфте сразу сойдутся с пазами ступицы. Сухари с шариками лучше вставлять с помощью отвертки;
Установить синхронизатор и собрать коробку передач.

Как видите, работа довольно сложная – необходимо запомнить расположение каждого элемента синхронизатора, а для верности даже проставить отметки мелом или же маркером. Будьте предельно внимательны. Так как восстановление изношенного синхронизатора требует навыка и специальных инструментов, мы не советуем пытаться проводить дефектовку самостоятельно. Что касается не слишком сильно изношенного механизма, то он нуждается лишь в замене отдельных комплектующих, очистке и нанесении смазки. В остальном, он не нуждается в специфическом обслуживании. Многие мастера относят этот механизм к условно неремонтопригодным, советуя сразу же производить замену при возникновении проблем с коробкой передач.

Техническое обслуживание МКПП

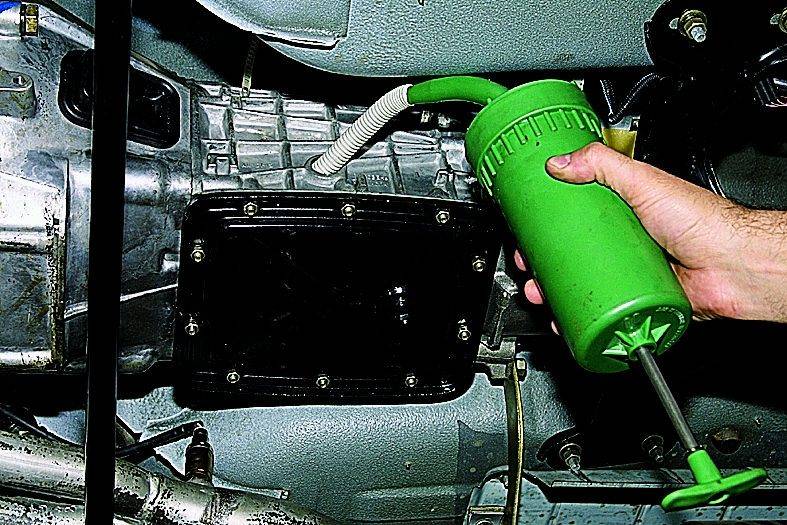

ТО для МКПП заключается, как правило, в проверке уровня масла в ней. Необходимо следить, нет ли подтёков на картере, стыках и заливных и сливных пробках.

Автомобили, оборудованные бортовым компьютером, могут сигнализировать владельцу о проблемах с узлом МКПП. Каждых сигнал компьютера расшифровывается, после чего принимаются соответствующие меры. Расшифровка может быть в мануале к вашему авто или в специальной программе на ноутбуке, который можно подключить к бортовой системе автомобиля. В большинстве иномарок масло в коробке не меняется, если нет никаких неполадок. Необходимо только изредка проверять его уровень (если нет следов утечек).

МКПП – система достаточно простая и ремонтопригодная. Если вам нужен простой и надёжный автомобиль, то выбирайте машину, оборудованную МКПП.

Как устроен синхронизатор коробки передач

Начнем с того, что синхронизаторы зачастую устанавливаются  на все передачи на современных легковых авто. Также синхронизированной выполняется и передача заднего хода.

Исключением можно считать только бюджетные машины, в которых первая передача может быть без синхронизатора, а также некоторые грузовики, старые модели легковых автомобилей и т.д.

Сам синхронизатор КПП работает за счет использования силы трения в момент выравнивания скоростей. В зависимости от разницы в частоте вращения вала и шестерни, изменяется сила трения для синхронизации.

Другими словами, эффективная синхронизация достигается за счет увеличения площади поверхности соприкосновения. Для решения задачи в конструкцию КПП интегрируются специальные фрикционные кольца.

Устройство синхронизатора предполагает наличие таких элементов:

• ступица и «сухари»
• муфты включения
• блокировочные кольца
• шестерни, которые имеют фрикционный конус

Как правило, один синхронизатор в КПП синхронизирует 2 передачи, то есть работает с двумя шестернями. Основой синхронизатора является ступица, которая имеет шлицы (внутренние и наружные).

Посредством внутренних шлицев реализовано соединение с вторичным валом коробки, а также имеется возможность осевого перемещения по валу. Наружные шлицы отвечают за то, чтобы добиться соединения ступицы с муфтой включения.

Также по окружности ступицы сделаны пазы (три паза). В эти пазы ставятся «сухари», которые дополнительно подпружинены. Указанные сухари синхронизатора осуществляют нажатие на блокирующее кольцо при включении передачи и блокируют муфту во время синхронизации.

Муфта синхронизатора (муфта включения) позволяет добиться жесткого соединения шестерни и вала. Данная муфта закреплена на ступице и имеет внутренние шлицы, при этом шлицы получают кольцевую проточку. В этой проточке находятся выступы сухарей. Также к муфте синхронизатора присоединена вилка КПП.

Блокировочное кольцо (блокирующее кольцо синхронизатора)  отвечает за синхронизацию, предотвращая замыкание муфты до  того момента, пока не произойдет выравнивание скорости вала и шестерни.

Такое кольцо имеет коническую поверхность с внутренней стороны. Данная поверхность контактирует с фрикционным конусом шестерни. Наружная сторона кольца также имеет шлицы, которые блокируют муфту включения.

Торцевая поверхность кольца (со стороны ступицы) имеет 3 паза. В эти пазы заходят сухари ступицы. Сами пазы не позволяют кольцу прокручиваться в результате контакта с  фрикционным конусом, так как пазы фактически являются упором для сухарей.

Также некоторые КПП могут иметь синхронизаторы, когда выступы сделаны на блокирующем кольце, а пазы выполнены в самой ступице. Чтобы увеличить поверхность соприкосновения, используются синхронизаторы с несколькими конусами: 2 или 3 конуса (двухконусный и трехконусный синхронизатор).

В качестве примера, 3-х конусный синхронизатор кроме наружного блокировочного кольца еще имеет внутреннее, а также промежуточное кольцо. Чтобы эти кольца не проворачивались, на самих кольцах есть выступы. Такие выступы позволяют зафиксировать кольцо в соответствующих пазах шестерни и блокировочного кольца.

Получается, 3-х конусный синхронизатор имеет целых три поверхности трения. Первая поверхность между конусом шестерни и внутренним кольцом, вторая — между внутренним и промежуточным кольцом, тогда как третья между промежуточным и блокирующим кольцом. Еще добавим, что в КПП могут одновременно устанавливаться как двухконусные, так и трехконусные синхронизаторы.

Для чего нужен синхронизатор коробки передач

Для чего нужен синхронизатор коробки передач Все современные механические коробки передач, а также роботизированные коробки передач являются синхронизированными. В таких коробках для того, чтобы включить передачу, производится выравнивание частоты вращения вала и шестерни.

Синхронизацию обеспечивает одноименное устройство – синхронизатор. Помимо плавного переключения передач синхронизатор снижает износ механического соединения, шум при переключении и, тем самым, увеличивает срок службы коробки передач.

Синхронизаторами оборудуются все передачи коробки передач легкового автомобиля, в том числе передача заднего хода. Принцип действия синхронизатора основан на использовании сил трения при выравнивании скоростей.

Чем выше разница в частотах вращения вала и шестерни, тем больше должна быть величина силы трения для их синхронизации.

Выполнение данного условия достигается путем увеличения площади поверхности соприкосновения – установкой дополнительных фрикционных колец.

Состоит из следующих элементов: 1.Блокирующее кольцо 2.Ступица 3.Сухарь 4.Кольцевая пружина 5.Фрикционный конус шестерни 6.Шестерня 7.Блокирующее кольцо 8.Муфта синхронизатора 9.Сухарь

10.Шестерня

Конструктивной основой синхронизатора является ступица. Она имеет внутренние и наружные шлицы. С помощью внутренних шлицев ступица соединяется с вторичным валом коробки передач и имеет возможность осевого перемещения по нему в разные стороны. Наружные шлицы соединяют ступицу с муфтой включения.

По окружности ступицы под углом 120° выполнены три паза, в которые установлены подпружиненные сухари. В синхронизаторе сухари нажимают на блокирующее кольцо при включении передачи и способствуют блокировке муфты на этапе синхронизации.

Муфта включения (другое название – муфта синхронизатора) обеспечивает жесткое соединение вала и шестерни. Муфта насажена на ступицу и имеет внутренние шлицы. На шлицах выполнена кольцевая проточка, в которой размещаются выступы сухарей. Снаружи муфта синхронизатора соединяется с вилкой коробки передач.

Блокирующее кольцо обеспечивает синхронизацию и препятствует замыканию муфты до момента выравнивания скоростей вала и шестерни. С внутренней стороны блокирующее кольцо имеет коническую поверхность, которая взаимодействует с фрикционным конусом шестерни. Снаружи блокирующее кольцо имеет шлицы, с помощью которых производится блокировка муфты включения.

Для увеличения поверхности соприкосновения, снижения усилия при переключении передач применяются многоконусные синхронизаторы: двухконусный, трехконусный.

Например, в трехконусном синхронизаторе помимо блокирующего (наружного) кольца устанавливается еще внутреннее и промежуточное кольца.

Для предотвращения проворачивания на кольцах выполнены выступы, которые фиксируются в пазах шестерни и блокирующего кольца.

Таким образом, в трехконусном синхронизаторе созданы три поверхности трения: между конусом шестерни и внутренним кольцом, между внутренним и промежуточным кольцом, между промежуточным и блокирующим кольцом. В зависимости от конструкции в одной коробке передач могут устанавливаться синхронизаторы с различным числом конусов.

Работа синхронизатора

Схема работы синхронизатора В нейтральном положении рычага коробки передач муфты синхронизаторов находятся в среднем положении, шестерни на ведомом валу вращаются свободно, поток мощности не передается.

При включении передачи вилка перемещает муфту синхронизатора из среднего положения в направлении шестерни. Вместе с муфтой сдвигаются сухари, которые воздействуют на блокирующее кольцо. Кольцо прижимается к конусу шестерни.

На поверхности возникает сила трения, которая поворачивает кольцо до упора сухарей в пазах кольца (кольцо стопорится от проворачивания).

Далее под действием сил трения происходит синхронизация скоростей шестерни и ведомого вала. Когда скорости выравнены, под нажимом шлицев муфты блокирующее кольцо поворачивается в противоположную сторону, блокировка муфты снимается, шлицы муфты свободно проходят для зацепления с венцом шестерни. Происходит жесткое соединение вторичного вала коробки передач и шестерни.

Несмотря на множество операций, весь процесс синхронизации и включения передачи занимает доли секунды.

Ремонт синхронизатора

Никто не может гарантировать, что устройство не выйдет из строя. В таком случае возникает необходимость в его незамедлительной починке. Сразу следует отметить, что работа синхронизатора не имеет прямого отношения к функционалу сцепления, следовательно, нет никакой необходимости в замене. Если вас беспокоит какая-либо проблема, с ней следует обратиться к официальному продавцу автомобилей данной марки. Если у вас есть достаточные знания и практические навыки, то можно попытаться провести регулировку без посторонней помощи.

В некоторых случаях ситуацию может исправить только замена синхронизатора. Эта процедура проводится в несколько этапов:

1. Отсоедините коробку передач от прочих деталей.
2. Очистите все поверхности от посторонних частиц.
3. Снимите кронштейн.
4. Разъедините вилку коробки от КПП, открутив гайку, скрепляющую эти элементы.

Установка нового и исправного приспособления производится в обратном порядке. Опытный мастер поменял бы устройство за считанные минуты.
