Сколько должен выдавать генератор для зарядки аккумулятора

Как проверить напряжение генератора на аккумуляторе

Чтоб автомобиль исправно работал и не подводил в пути, автолюбитель должен повсевременно смотреть за технической исправностью собственного «четырехколесного друга», уделяя при всем этом много внимания авто генератору. Если агрегат выйдет из строя, то аккумулятор не сумеет получать электронной подзарядки, в конечном итоге, машина станет работать только от подпитки АКБ, припаса которого хватит на недолговременный период времени.

Как припас АКБ источится, мотор закончит работать и автомобиль просто остановится, при этом в любом месте. В данном случае автолюбителю придется находить много денег на покупку нового генератора, также на его проверку и установку. А вот процесс контроля технической исправности, при котором самое главное, выслеживать, какое конкретно напряжение должен выдавать

Чтобы автомобиль исправно работал и не подводил в пути, автовладелец должен постоянно следить за технической исправностью своего «четырехколесного друга», уделяя при этом немало внимания автомобильному генератору. Если агрегат выйдет из строя, то аккумулятор не сможет получать электрической подзарядки, в итоге, машина станет работать только от подпитки АКБ, запаса которого хватит на непродолжительный период времени.

Как только запас АКБ источится, мотор перестанет функционировать и автомобиль просто остановится, причем в любом месте. В этом случае автовладельцу придется искать немало денежных средств на покупку нового генератора, а также на его проверку и установку. А вот процесс контроля технической исправности, при котором самое главное, отслеживать, какое именно напряжение должен выдавать при движении генератор ВАЗ-2110, поможет сэкономить денежные средства и знать, что машина не подведет владельца ни при каких обстоятельствах.

Если вы заметите, что генератор работает с перебоями, то нужно проверить функциональность агрегата, тем более что самостоятельно осуществить такой процесс довольно просто, учитывая советы и рекомендации профессионалов своего дела. Однако перед работой автовладелец должен ознакомиться с некоторыми правилами, которые помогут без повреждений проверить исправность агрегата.

Нельзя допускать, чтобы электроагрегат работал с отключенным аккумулятором. Это вызывает всплески напряжения с возможным повреждением элементов генератора и автомобильных систем.
Следить за тем, чтобы плюс аккумулятора всегда был подсоединен к зажиму электроагрегата, а минус — на массу. Если перепутать контакты, то через диоды пойдет более сильный ток и они получат пробой.
Ни в коем случае нельзя пробовать автомобильный электроагрегат на «искру», мгновенно ломаются диоды из-за скачка электричества. Проверять надо только с помощью специальных измерителей или на стенде.
Вентили нельзя контролировать напряжением больше 12 В или с помощью мегомметра, это может привести к короткому замыканию.
Электропроводку автомобиля проверять мегомметром или напряжением больше 12 В надо только с отключенным электроагрегатом.
В случае необходимости электросварки узлов или деталей кузова требуется в обязательном порядке открепить провода от всех клемм и узлов подключения электрогенератора и аккумулятора.

Сколько выдает генератор: на что обратить внимание

Прежде всего, если возникли проблемы с АКБ, поверять нужно как аккумулятор, так и генератор. Более того, часто бывает так, что генератор на первый взгляд нормально работает, однако аккумулятор недостаточно заряжается или заряд батареи высокий, что приводит к закипанию электролита

В этом случае важно определить, какая зарядка генератора идет на АКБ. Другими словами, необходимо знать, как проверить генератор. Что касается основных симптомов, признаки неисправности генератора следующие:

Что касается основных симптомов, признаки неисправности генератора следующие:

на панели горит значок аккумулятора;
аккумулятор не заряжается или кипит;
фары и габариты светят тускло;
появились шумы, свист или скрежет в области генератора.

Проверка начинается с осмотра ремня привода генератора и его натяжения, а также анализа работоспособности других элементов (проводка, клеммы, соединения, ролики и шкивы ремня генератора и т.д.). Если замечаний нет, тогда следует оценить, как работает сам генератор, нет ли посторонних шумов при вращении ротора.

В том случае, когда отклонений от нормы не выявлено, можно переходить к замерам напряжения и силы тока. Замерить необходимо напряжение, силу тока, сопротивление. Чтобы выполнить замеры, следует иметь под рукой мультиметр или вольтметр (можно использовать и нагрузочную вилку).

Итак, в норме на аккумулятор с генератора должно приходить 5—14.5В. Это и есть тот показатель, который обязан выдавать генератор на АКБ. Если заряд генератора отличается, тогда это указывает на проблемы с узлом.

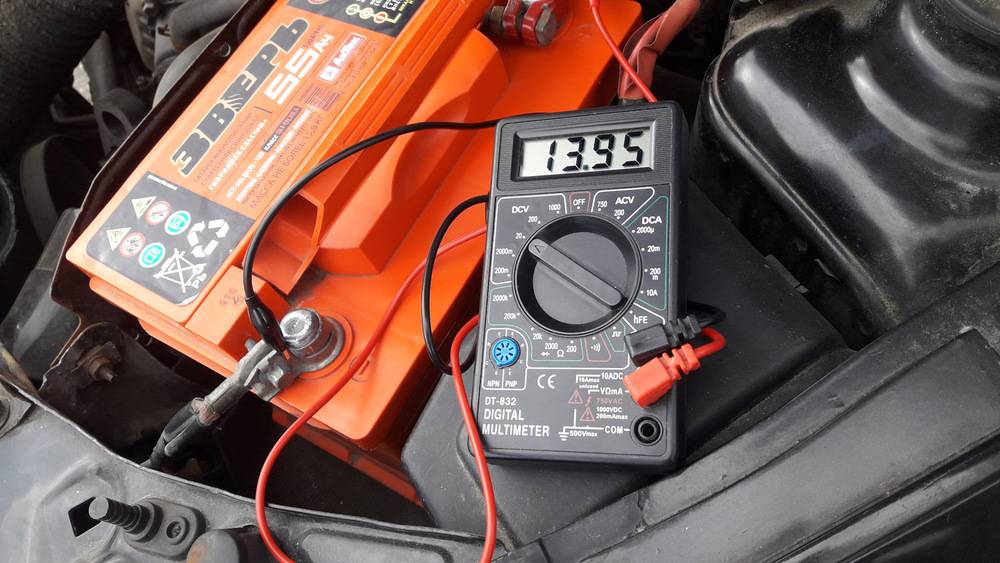

Для замера нужно учитывать, как проверить напряжение генератора на аккумуляторе. Для этого есть два способа – можно выполнить замер на генераторе, а также через АКБ. Дело в том, что генератор напрямую связан с батареей и разницу потенциалов вполне можно измерить прямо на батарее.

Проще всего использовать мультиметр, который подключается к АКБ в любой последовательности. Если же использовать вилку нагрузочную, она должна быть соединена с клеммами АКБ, при этом строго соблюдается полярность.

Так вот, нормой по напряжению в сети должен быть показатель не ниже 12 вольт. Если завести двигатель, в режиме ХХ и отключенных энергопотребителях напряжение на аккумуляторе должно быть 13.5-14В. Если заметно снижение показателей (например, до 13.3-13.8 вольта), это явное отклонение от нормы, указывающее на неполадки.

Еще полезной может быть информация, сколько ампер выдает генератор на аккумулятор. Фактически, это сила тока, причем на разных авто она отличается в зависимости от электропотребителей. При этом ток заряда должен быть таким, чтобы обеспечивать работу сети и заряжать АКБ.

Чтобы замерить данный показатель, необходимо создать нагрузку в бортовой сети автомобиля (включить «тяжелые» энергопотребители) после запуска ДВС. После того, как мотор запущен и потребители выключены, ток заряда 6—10 ампер, далее показатель снижается, так как идет заряд АКБ. Если же включить габариты, фары, обогрев стекол, сидений, зеркал, тогда происходит повышение зарядного тока. Если этого не происходит, опять же, очевидна неисправность.

Обратите внимание, для точного определения того, какой должна быть сила тока при той или иной нагрузке, можно воспользоваться таблицей (таблица часто встречается на профильных форумах, в специализированной литературе и т.д.). В ней содержатся данные, которые должен выдавать генератор при разной нагрузке. Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток

Характеристики генератора привязаны к количеству оборотов двигателя, то есть устройство на разных оборотах должно вырабатывать разный ток.

Еще добавим, что также не лишним будет проверить сопротивление составных компонентов генератора (ротор, статор и диодный мост). Что касается ротора, замер сопротивления осуществляется на обмотке. Если просто, щупы мультиметра соединяют с контактными кольцами (показания от 2.3 до 5.1 Ом укажут на то, что элемент исправен). Если обмотка потребляет ток в рамках от 3 до 4.5 ампер, тогда это норма. Рабочее сопротивление должно быть 0.2 Ома.

Сейчас читают

Для проверки диодного моста необходимо определить, присутствует или отсутствует сопротивление, при этом сами показатели не важны. Главное, чтобы не было «нулевых» показателей. Мерить нужно попарно (плюс и все пластины на этой стороне/минус и все пластины на его стороне).

Замер утечки тока

Минимальный ток утечки можно найти практически в любом автомобиле, даже в новых моделях. Это связано с тем, что некоторые системы автомобиля проводят минимальное потребление электричества даже на момент выключенного двигателя или когда ключа нет в зажигании.

В разных источниках показатель подобного тока колеблется в пределах от 10 до 80 мА. Большое значение утечки говорит о том, что электрооборудование автомобиля находится в неисправном состоянии. Значение утечки 60 мА определяет то, что аккумулятор в подобном состоянии может прослужить многие годы при правильной эксплуатации.

Куда более негативное влияние оказывает ситуация, когда аккумулятор не заряжают на протяжении нескольких дней. Провести измерение утечки можно также при помощи мультиметра.

Процедура измерения заключается в следующем:

Устанавливаем режим измерения на 10 А или 20 А. Лучше всего установить больший показатель, если это позволяет используемый прибор.
Проверять рекомендуется при разрыве массы с точки зрения безопасности.
Снимаем минусовую клемму.
Один из щупов подключаем к минусу АКБ.
Другой подсоединяем к снятому проводу.
Получаем определенный результат.

Для точного показателя следует правильно подготовить автомобиль:

Отключаем освещение в салоне, выключаем магнитолу и другие потребители.
Вынимаем ключи из зажигания.

Виды неисправностей генератора

Ввиду того, что любой генератор — это электромеханическое устройство, соответственно и разновидностей неисправностей будет две — механические и электрические.

К первым относятся разрушение креплений, корпуса, нарушение работы подшипников, прижимных пружин, ременного привода и другие, не связанные с электрической частью поломки.

К электрическим неисправностям относятся обрывы обмоток, неисправности диодного моста, выгорание/износ щеток, межвитковые замыкания, пробои, биения ротора, неисправности реле-регулятора.

Нередко симптомы, указывающие на характерные неисправного генератора, могут появиться и вследствие совершенно других неполадок. Как пример — плохой контакт в гнезде предохранителя цепи обмотки возбуждения генератора покажет на неисправность генератора. То же подозрение может возникнуть из-за обгоревших контактов в корпусе замка зажигания. Так же, постоянное горение лампы-сигнализатора неисправности генератора может быть вызвано поломкой реле, мигание этой лампы включающего может свидетельствовать о неисправности генератора.

Основные признаки неисправности автогенератора:

При работающем двигателе мигает (или непрерывно горит) контрольная лампа разряда аккумулятора.
Разрядка или перезаряд (выкипание) аккумуляторной батареи.
Тусклый свет автомобильных фар, дребезжащий или тихий звуковой сигнал при работающем двигателе.
Значительное изменение яркости фар при увеличении числа оборотов. Это может быть допустимо при увеличении оборотов (перегазовки) с режима холостого хода, но фары, загоревшись ярко, дальше яркость свою увеличивать не должны, оставаясь в одной интенсивности.
Посторонние звуки (вой, писк) исходящие от генератора.

Необходимо регулярно контролировать натяжение и общее состояние ремня привода. При трещинах и расслоениях необходима немедленная замена.

Как проверить напряжение генератора на аккумуляторе

Разность потенциалов можно диагностировать двумя способами — непосредственно на генерирующем оборудовании и через аккумулятор. Генератор напрямую связан с источником питания толстым проводом, потому для проверки уровня разницы потенциалов можно измерить напряжение на источнике питания. Для этого потребуются специальные устройства — вольтметр, мультиметр или нагрузочная вилка.

Провода первых измерительных приборов подключаются к АКБ в любой последовательности. Вилка должна быть соединена с клеммами аккумуляторной батареи со строгим соблюдением полярности. Принято считать, что нормальное напряжение в сети должно быть не ниже 12 вольт. На холостом ходу без включения всех электрических приборов автомобиля этот показатель должен быть на уровне 13,5—14В. Падение значений напряжения до 13,3—13,8 вольта считается допустимым.

В то же время обычным тестирующим оборудованием можно проверить сопротивление элементов генератора — ротора, статора и диодного моста. Диагностика роторного оборудования осуществляется по его обмотке. Необходимо соединить щупы устройства с контактными кольцами. Если мультиметр даёт показания от 2, 3 до 5,1 Ом, то этот элемент исправен. Потребление тока обмоткой должно быть в пределах 3—4,5 ампер.

Её нормальное сопротивление — 0,2 Ома. Проверка диодного моста осуществляется по наличию или отсутствию сопротивления, показатели не имеют значения. Единственное, стоит учесть — нулевого измерения быть не должно. Замеры осуществляются попарно — плюсовой выход и все пластины с этой стороны или минус и все элементы.

Напоминаем, что для нормальной зарядки автомобильного аккумулятора напряжение, выдаваемое генератором, должно быть от 13,5 до 14 вольт.

Пошаговый порядок проверки генератора

Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.. Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии

А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет

И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже

Про регуляторы

Старая схема – это более надежный вариант, не слишком повышающий напряжение, но и не позволяющий ему опускаться до критичных значений. А вот новая – хотя она полностью скопирована со старой, имеет много недостатков.

Регулятор трехуровневый

Хронический недозаряд АКБ – это именно тот самый недостаток новой схемы. Проблематичным становится запуск двигателя в холодное время года. Владельцам приходится ставить предпусковые подогреватели или придумывать что-то еще.

Некачественные регуляторы заставляют АКБ поглощать энергию только летом, т.е, при плюсовой температуре. Зимой же, особенно если совершать короткие пробеги на авто, батарея не успевает прогреваться, хотя бы до 0, и периодически разряжается.

Итак, как же решается проблема? Очевидно, что наилучший вариант – повысить напряжение в бортовой сети, а как это сделать? Необходимо заставить таблетку «поверить», что якобы в сети низкое напряжение. Тем самым, мы добьемся того, что ген будет выдавать недостающий вольтаж.

Низкое напряжение в бортовой сети автомобиля может быть вызвано наличием большого количества потребителей. Например, если используется мощная акустическая система с сабвуфером и усилителем, спады напряжения неизбежны.

Вместо диода использовать можно также специальные регуляторы, которые выдают три значения вольтажа, в зависимости от температуры воздуха: 13.2, 13.9 и 14.5 вольт. Получается три режима: летний, весна/осень и зима.

Рекомендуем к просмотру таблицу, где приведены данные о нормальном заряде АКБ и стандартной работе генератора.

Степень заряженности АКБ	Заряжать АКБ зарядным устройством	Работа генератора
12,72 вольт — 100%	Если ЭДС— меньше 12,6 В	норма — от 13,6 В — до 14,4 В
12,50 вольт — 75%	Uнагрузки —меньше 9 В ( нагрузочная вилка)	меньше 13,6 В – недозаряд(плохо)
12,35 вольт — 50%	Плотность электролита— меньше 1,25г/см	больше 14,4 В – перезаряд. (тоже плохо)
12,10 вольт — 25%

Эффективность диода, повышающего напряжение в бортовой сети, не подлежит сомнениям. Так делают почти все опытные автомобилисты, владельцы отечественных моделей. После этого, машина будет легко запускаться не только летом, но и зимой. Высокий ток – четкая зарядка.
