Как проверить автомобильный термостат, работает он или нет?
Выявить неисправность системы охлаждения можно по следующим проблемам. Чаще всего клапаны не открываются при нагреве ДВС или не закрываются при охлаждении. Следовательно, устройство перестаёт выполнять основные функции. Ключевая причина поломки может заключаться в накипи и коррозии, когда шток заклинивает в каком-либо положении. Происходит это из-за работы авто и создаваемых при этом вибраций.
Обнаружить это – просто, работоспособность автомобильного термостата отражается на функциях двигателя. Он либо перегревается (температурная стрелка на панели приборов уходит в красную зону), либо слишком долго набирается рабочая температура. Всё это плохо влияет на функции двигателя, снижаются его динамические показатели. Если клапан термостата закрыт постоянно – это опасно для мотора — сердца автомобиля.
Видео: как проверить термостат, не снимая его с авто
Рекомендую посмотреть очень толковое видео про проверку термостата, установленного в автомобиле.
Рассмотрим популярный алгоритм проверки функций без демонтажа:
Прогрейте мотор до того момента, когда температурная стрелка окажется в красной зоне.
Заглушите ДВС и осмотрите моторный отсек. Следует найти верхний чёрного цвета шланг (он соединяет двигатель и радиатор, диаметром 5 см).
Найдите нижний шланг радиатора (он идентичен верхнему).
Потрогайте шланги и оцените их нагрев
Внимание! Делайте эти манипуляции аккуратно, иначе можно получить ожог.
Если один из шлангов горячий, а второй – холодный, то это означает, что клапан закрыт, антифриз не поступает в радиатор. А это значит, что термостат неисправен и требуется его замена.
Также есть иной метод проверки. Поместите автомобильный термостат в ёмкость с горячей водой (90-100 градусов по Цельсию). Внимательно осматриваем прибор. Если клапан стал открываться – то устройство рабочее. Если же нет, то надо менять его на новый. Ниже рассмотрим этот метод подробнее.
Проверка термостата
Давайте это проверим. Так как указатель температуры на панели приборов очень-очень усредненный, то по нему практически невозможно определить точную температуру охлаждающей жидкости.
Поэтому подкидываем к колодке диагностики обычный адаптер ELM327.
Примечание. Можно воспользоваться и другими адаптерами (например, К-лайн) или обычным бортовым компьютером, если он установлен в авто.
Наша задача вытащить из мозгов (ЭБУ) реальную температуру ОЖ.
Вот скриншот из диагностической программы, который многое проясняет
Это график температуры. Мы начали движение по прямой дороге при температуре ОЖ 75 градусов. За очень короткий промежуток времени температура снизилась до почти 65 градусов. Затем мы немного постояли на перекрестке и температура поднялась до 72 градусов. Затем проехались дворами и температура то поднималась, то опускалась, в зависимости от того, ехали мы или стояли.
В общем, явно прослеживается зависимость температуры ОЖ от скорости авто. Именно этот факт указывает на неисправность термостата.
Поэтому будем его менять.
Классификация
Термостаты можно классифицировать по диапазону рабочих температур:
- Термостаты высоких температур (300—1200 °C);
- Термостаты средних температур (60—500 °C);
- Термостаты низких температур (менее −60 °C (200 К)) — криостаты.
Термостаты можно классифицировать по рабочему телу (теплоносителю):
- Воздушные;
- Жидкостные;
- Твердотельные (как правило, используются элементы Пельтье и воск).
Термостаты можно классифицировать по точности поддержания температуры:
- 5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
- 1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
- 0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
- 0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.
Термостаты можно классифицировать по области и способу применения:
- Промышленные термостаты; накладные термостаты;
- погружные термостаты;
Комнатные термостаты.
- Термостаты высоких температур (300—1200 °C);
- Термостаты средних температур (−60—500 °C);
- Термостаты низких температур (менее −60 °C (200 К)) — криостаты.
- Воздушные;
- Жидкостные;
- Твердотельные (как правило, используются элементы Пельтье и воск).
- 5—10 градусов и хуже, как правило, достигается без перемешивания, за счёт естественной конвекции;
- 1—2 градуса (хорошая тепловая стабильность для воздушных, очень посредственная для жидкостных), как правило, с перемешиванием;
- 0,1 градуса (очень хорошая тепловая стабильность для воздушных , на уровне лучших образцов, средняя для жидкостных);
- 0,01 градуса (как правило, достигается в жидкостных термостатах специальной конструкции ), практически невозможно получить в воздушном термостате с вентилятором.
- Промышленные термостаты; накладные термостаты;
- погружные термостаты;
Комнатные термостаты.
Прежде чем заменить термостат, проверьте его (без демонтажа, с демонтажем)
Проверка без демонтажа
Первый вариант — самый простой
Запускаем двигатель, ждем, когда стрелка датчика температуры охлаждающей жидкости начнет движение (двигатель начнет прогреваться), заглядываем под капот (не забываем о мерах предосторожности: длинные волосы, шарфыи другие свисающие предметы гардероба убрать, чтобы они не попали в движущиеся элементы мотора) и аккуратно трогаем рукой патрубки радиатора, верхний и нижний
Если нижний патрубок потеплел в короткий срок после запуска двигателя (менее 2 минут при температуре плюс 20 градусов Цельсия), это значит, термостат заклинил в открытом положении — охлаждающая жидкость (ОЖ) сразу идет по большому контуру. ОЖ будет долго нагреваться, печка —не греть.
Если термостат остается в закрытом положении, стрелка быстро, буквально через несколько минут летом, пойдет вверх к 90 градусам. ОЖ ходит по малому контуру — внутри рубашки охлаждения двигателя и через теплообменник печки. Двигатель очень быстро перегреется.
С демонтажем
Но прежде всего о безопасности: перед демонтажем термостата вам настоятельно рекомендуется надеть защитные очки и перчатки. А теперь вот что вам еще понадобится:
- Снимите термостат (о том, как это сделать, читайте ниже);
- Найдите на корпусе термостата маркировку температуры, при которой он должен начать открываться. Запомните эту температуру;
- Возьмите градусник, который способен замерять температуру в кипящей воде;
- Затем заполните кастрюлю холодной водой. Положите градусник в кастрюлю и поставьте ее на плиту;
- Положите термостат в кастрюлю с холодной водой и включите плиту;
- Если термостат исправен, то при достижении водой температуры, указанной на корпусе термостата, он начнет открываться. Если этого не произойдет или же термостат начнет отрываться при достижении более высокой температуры воды, то вам придется заменить его на новый.
Конструкция системы охлаждения ЛАДА Калина
Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата
Расширительный бачок. Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «МАХ» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотво-дящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом. Расширительный бачок калина
Крышка расширительного бачка с клапанами. Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери}. Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе). Крышка расширительного бачка с клапанами
Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Корпус насоса — алюминиевый. Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы. Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка. К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, за которым находится сальник. В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе. Перераспределением потоков жидкости управляет термостат. Насос охлаждающей жидкости калина
Система охлаждения состоит из двух так называемых кругов циркуляции:
- Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
- Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.
В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.
Термостат. Он имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости. На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора и жидкость циркулирует только по малому кругу, минуя радиатор. При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал. При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается. Почти вся жидкость циркулирует по большому кругу через радиатор двигателя. Термостат калина
Датчик температуры охлаждающей жидкости. Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов. В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера. Датчик температуры охлаждающей жидкости калина
Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.
Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с
перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний. Рядом с впускным патрубком расположен тонкий патрубок пароотводя-щего шланга. На радиаторе установлен кожух с электовентилятором. В нижней части правого бачка находится сливная пробка. радиатор калина Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.
Настройка
Предварительная настройка необходима для терморегуляторов, имеющих сильфоны: модели с выносными датчиками и электронным управлением настраивать не нужно.
Настроить термостат можно следующим образом:
- Минимизировать влияние посторонних факторов: в помещении отключить все приборы, закрыть двери и окна.
- В удобном месте расположить контрольный термометр.
- Полностью открутить клапан терморегулятора, поворачивая его головку до упора против часовой стрелки.
- Подождать, когда температура в комнате поднимется на 1–2 ˚C выше желаемого значения.
- Полностью закрыть клапан, вращая головку по часовой стрелке.
- В момент достижения нужной температуры в помещении понемногу открыть терморегулятор до тех пор, пока он не станет нагреваться. Из радиатора в этом момент должен послышаться шум воды. На этом преднастройку считают оконченной.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как выпустить воздух из батареи отопления: используем кран Маевского
Как поменять термостат: пошаговая инструкция
Если терморегулятор на
вашем авто расположен низко – не старайтесь обойтись без ямы или подъемника,
иначе работать будет неудобно, долго, и опасно.
Из-за значительных различий в конструкции и архитектуре
двигателей разных марок, это руководство – как правильно менять терморегулятор
– дано в общем и схематически. На одних автомобилях, чтобы добраться до
терморегулятора, обязательно снимать ремень навесного, у других – вынимать
помпу (как, например, в автомобилях концерна WAG, где непосредственно рабочий элемент и плата управления
терморегулятором совмещены в едином корпусе с водяным насосом), а у третьих –
все просто, поэтому смотрим только последовательность и основные моменты.
Замена термостата
Замена
термостата
Порядок работ:
- Установите автомобиль так, чтобы передняя ось
была горизонтальной, и находилась чуть выше задней. Зафиксируйте колеса,
поставьте машину на ручник. - Если для доступа к узлу потребуется снять
расширительный бачок – сначала откачайте из него ОЖ. - Открыв сливную пробку (кран) внизу радиатора, слейте
антифриз в емкость. Верхнюю крышку (если она есть) – тоже надо открыть. - У автомобилей с нижним расположением термостата
(в блоке) систему нужно осушать, полностью сливая ОЖ. Найдите в мануале самую
нижнюю пробку, слейте антифриз с нее. - Освободите доступ к непосредственно детали, сняв

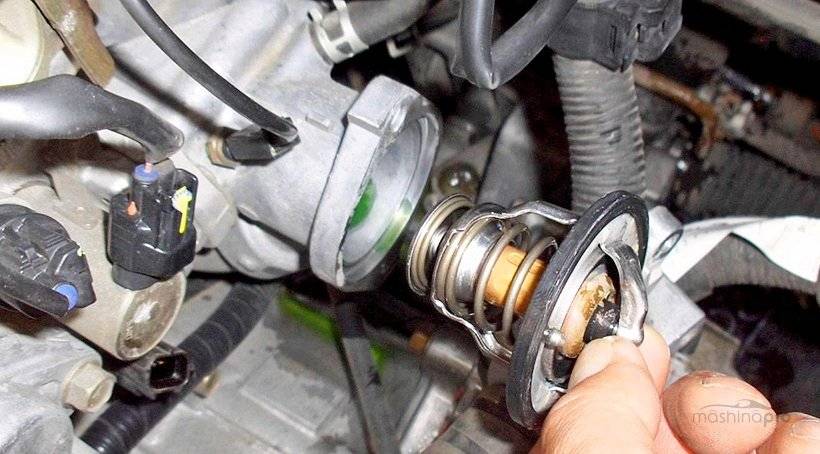

патрубок системы охлаждения. - Извлеките термостат, замените его на новый,
сменив заодно прокладку (в комплекте). - Наденьте, и хорошо закрепите патрубок, проверьте
все видимые части – нет ли трещин или потеков. Если есть – меняйте резину тоже. - Смонтируйте назад все, что было снято, закройте
сливную пробку радиатора, залейте новый (или чистый б/у антифриз) до отметки. - Закройте бачок, заведите мотор, прогрев
двигатель до нормы. Проверьте уровень ОЖ. При необходимости – долейте.
Когда меняете антифриз, важно заполнить систему равномерно,
не создавая воздушных пробок в ее верхних точках. Для этого на сервисе
применяется вакуумное оборудование, полностью извлекающее жидкость, без потерь
Сливая охлаждающую
жидкость самостоятельно, собирайте ее в контейнер и не выливайте на землю, или
на асфальт. Антифриз – это яд!
Виды термостатов
Двигатель автомобиля может быть оборудован различными видами термостатов, различающиеся следующими вариантами исполнения:
1. Одноклапанный. Отличается надежностью и простотой устройства, из-за чего устанавливается на большинстве моделей автомобилей.
2. Двухступенчатый. Относится к разновидности термостатов с одним клапаном. Устанавливается в тех системах охлаждения, где создается высокое давление охлаждающей жидкости, которое клапану сложно преодолевать. Данная конструкция предусматривает наличие 2х тарелок клапана – большой и малой. Первой срабатывает малая, так как открывается легче, и при открытии тянет за собой большую, которая в свою очередь полностью открывает канал для прохождения охлаждающей жидкости.
3. Двухклапанный. Имеет два раздельных клапана, находящихся в одном корпусе. Первый – основной, предназначен для отсечения циркуляции антифриза по большому кругу. Второй – перепускной, контролирует циркуляцию по малому кругу. Их работа синхронизирована таким образом, что при перекрытии одним из них циркуляции охлаждающей жидкости, другой открывает нужный контур. Подобная конструкция термостата широко применяется в автомобилях, выпущенных на территории СНГ.
4. С электронным управлением. Отличается эффективной и точной работой за счет применения электронного управления, но достаточно сложен в устройстве. Основное преимущество данного вида термостатов – обеспечение различных температурных показателей для оптимальной работы двигателя в различных режимах эксплуатации. По конструкции это одноклапанное устройство с дополнительным нагревательным сопротивлением, которое управляется ЭБУ. Такой термостат поддерживает рабочие температуры, оптимальные для всех режимов работы силового агрегата с амплитудой от 85 до 110оС. При этом наблюдается снижение потребления топлива и небольшой прирост мощности.
Виды ВАЗовских термостатов и какой из них лучше
Визуально даже опытный продавец не отличит термостат копейки от нивовского. Потому что разница у них внутри и в расположении патрубков. Все тольяттинские термостаты выполнены по древней фиатовской схеме — они вынесены из головки блока цилиндров в отдельный узел и фиксируются на патрубках и шлангах системы охлаждения. Вот основные типы ВАЗовских термостатов:
Все классические Жигули имели под капотом термостат 2101, который можно опознать по расположению патрубков, они развёрнуты друг против друга практически на прямой угол
Однако самое важное отличие в том, что тепловой режим работы двигателей заднеприводных Жигулей требовал блокировки клапана при 80 градусах и полного его открытия при температуре антифриза 95 градусов
Термостат ВАЗ 21213, 21214 (Нива)
Современные термостаты на рынке запасных частей не отличаются высокой точностью и высоким качеством изготовления, поэтому после ряда тестов завод накинул два градуса производителям. В результате на коробках с термостатами для всего семейства Самара можно часто увидеть цифру 85. Визуально термостат 2108 отличается наличием тонкого патрубка для отвода возможных пузырьков воздуха. Десятое семейство ВАЗ получило точно такой же корпус термостата, как на классике, но в зеркальном отображении. У него нет маленького патрубка для вывода воздуха, поскольку конструкцией для карбюраторных десяток был предусмотрен отдельный тройник, который сильно усложнял развязку шлангов под капотом. Кстати, на карбюраторные десятки отлично подходит и восьмерочный прибор, единственное, что нужно будет крепко заглушить маленькое отверстие для воздуха.
Такие термостаты стали самыми массовыми, поэтому при их покупке обязательно надо заглядывать внутрь, там обязана стоять шторка из пластика или металла, которая лучше перераспределяет поток жидкости на термоэлемент. Если её там нет, температура срабатывания клапана может очень сильно (до 10-15 градусов) отличаться от номинала, что приводит к перегреву двигателя. Термостат семейства 2112 разработан специально под инжекторные ВАЗовские моторы. Собственно, термостату все равно какой тип системы питания, он свою работу выполняет и если производитель добросовестный, то клапан всегда до температуры 85 градусов будет закрыт.
«Впрысковые» термостаты
Именно поэтому в быту такие термостаты называют «на 6 дырок» По этой причине такие термостаты оптимальны для всех впрысковых автомобилей ВАЗ, в том числе и для ВАЗ-2114. Именно такой ставят на замену от Гранты.
Принцип работы автомобильного термостата
Пособие для автовладельца: принцип работы охлаждающего устройства в автомобиле, схема для ВАЗ 2107 (Жигули), 2114 (Лада Самара) и 2115. Как проверить его работу, видео.
Термостат — это прибор системы охлаждения, который имеется во всех машинах (в стандартном варианте диаметром пять сантиметров, расположен между двигателем и радиатором), оснащённых системой охлаждения мотора с помощью жидкости.
Это прибор позволяющий поддерживать постоянную температуру двигателя за счёт работы терморегуляторов или же за счёт осуществления фазового перехода. Иногда можно увидеть термостаты с термоизоляцией, которая позволяет уменьшить потери тепла или холода. Самым распространённым, которым пользуются все, от мала до велика, является холодильник.
Термостат выполняет функцию блокировки радиатора от потоков охлаждающей жидкости (тосол), фактически давая двигателю время разогреется. Также такой простой механизм помогает уменьшить износ двигателя автомобиля. Он закрыт, пока температура мотора находится в норме, как только она достигает критической точки в пределах девяноста или девяноста пяти градусов Цельсия, то заслонка в термостате открывается и позволяет охлаждающей жидкости попасть в двигатель и нормализовать его температуру.
Понаблюдать за процессом работы устройства можно и в домашних условиях. Нужно просто поместить термостат в ёмкость, наполненную самой обыкновенной водой, и поставить на плиту подогреваться. По мере увеличения температуры воды в кастрюле Вы сможете увидеть, как на термостате открывается клапан, примерно на два сантиметра. Для проведения опыта лучше взять новый, а не снимать со своей или чьей-либо ещё машины.
Конструкция
Термостаты изготавливаются преимущественно из меди и латуни. Они обладают конструкцией, в которую входят разные элементы. К ним относят клапан малого и большого круга охлаждения, патрубки, пружины, шарик и поршни.
Стандартное устройство имеет подвижный клапан. Он начинает двигаться после изменения среды (при охлаждении или нагреве). В этом ему помогает термоэлемент, внутри которого находится вещество с добавлением различных компонентов, улучшающих теплопроводность. Как только охлаждающая жидкость достигнет определенной температуры, клапан откроется из-за расширения церезина. Остывая, двигатель заставляет клапан закрываться.
Термостат подразделяется на виды, т.е. бывает одно- или двухклапанным. Последний тип наиболее правильно позволяет антифризу циркулировать. Именно поэтому его чаще стали использовать.
Термостат ВАЗ 2115 Замена, проверка, где находится
Термостат – датчик, предназначенный для поддержания определённой температуры. Термостат перекрывает путь антифризу или любой другой охлаждающей жидкости путь в радиатор до тех пор, пока двигатель не наберёт определённую рабочую температуру. Рабочей температурой двигателя считается 90 градусов. Термостат открывает путь охлаждающей жидкости на 95 градусах по Цельсию. Благодаря термостату, двигатель тратит меньше времени прогрева до рабочей температуры, Из этого следует, что термостат спасает ваши копейки в кармане и бережёт природу. А находится он между радиатором и двигателем. Оглавление
ЗаменаКак проверитьКакой лучше поставитьГде находитсяКак выглядит
Замена
Прежде всего нужно проверить, действительно ли не работает термостат. Делаем следующее:
1. заведите машину и пощупайте нижний патрубок радиатора, он должен быть холодным;
2. подождите, пока двигатель прогреется до температуры 80-85 градусов и пощупайте патрубок еще раз, он должен становится теплым.
Перейдем к процессу снятия термостата. Для начала сливаем охлаждающую жидкость (можно слить только из радиатора). Теперь ослабьте затяжку хомутов шлангов, которые присоединены к термостату и снимите их.
Затем снимаем термостат с автомобиля ВАЗ 2115.
Чтобы проверить работает ли термостат, погрузите его в воду и начните ее нагревать, когда температура воды достигнет 83-87 градусов Вы должны увидеть, как начнет открываться клапан. Если клапан стоит на месте, значит термостат неисправен.
После установки нового термостата не забудьте залить обратно охлаждающую жидкость.
Как проверить
Проверить работу термостата, не снимая с машины, очень просто. Достаточно запустить остывший двигатель и проконтролировать температуру патрубков радиатора. В нормальном режиме при работе двигателя некоторое время после запуска незначительно будет нагреваться только верхний патрубок радиатора, а при достижении порогового значения резко нагреется и нижний патрубок. Это свидетельство нормальной работы клапана. Если нагрев обоих патрубков радиатора начинается одновременно, это говорит о его неправильном функционировании, вероятнее всего клапан постоянно находится в открытом состоянии.
Постоянно открытый клапан термостата позволяет без проблем добраться до ближайшей станции технического обслуживания или магазина запчастей. Намного хуже, если термостат заклинит в закрытом состоянии, так как при этом существует серьёзный риск перегрева двигателя. Иногда кратковременно помогает постукивание по корпусу термостата, но если клапан не может сдвинуться с места, его следует удалить или отогнуть отвёрткой. В ближайшем населённом пункте термостат должен быть заменён.
Какой лучше поставить
Подойдёт ещё и с 099 и с 09, и с 083 и с 093 тут дело не в моделях ВАЗовских, то что комплектующие от одной модели подходят к другой, это нормальное явление для многих производителей.
Термостат необходимо покупать ориентируясь только на несколько вещей.
Это металл из которого изготовлен термостат, надо отдавать предпочтение нержавейки,
или латуни и второй критерий, не при каких условиях не брать китайские запчасти, даже если их отдают даром.
А проверить термостат стоя у прилавка без вариантов.
Многие граждане начинают зачем-то давить на клапан, видимо хотят проверить как работает «пружинка», но пружинки там нет, там специальная спираль из специального материала, которая срабатывает лишь при определённой температуре.
Если у продавца есть горячая воды, то опустите термостат в воду и проверьте плавность хождения штока.
Хотя честно говоря, вряд ли продавцу это надо.
Вывод: обращайте внимание на металл в первую очередь. Во вторую на страну производитель , ВАЗ 2115-ь это Российский автомобиль
Разновидности термостатов
В силовых установках автомобилей используется несколько типов термостатов:
- С 2 клапанами, что обеспечивает управление потоками хладагента, идущими к радиатору и по малому кругу охлаждения (через рубашку силового агрегата и блок отопления салона).
- С 1 подвижным элементом, корректирующим подачу жидкости к радиатору.
- С 1 клапаном и двухступенчатым открытием. При прогреве мотора открывается протока малого диаметра, затем антифриз подается в теплообменник через отверстие увеличенного сечения.

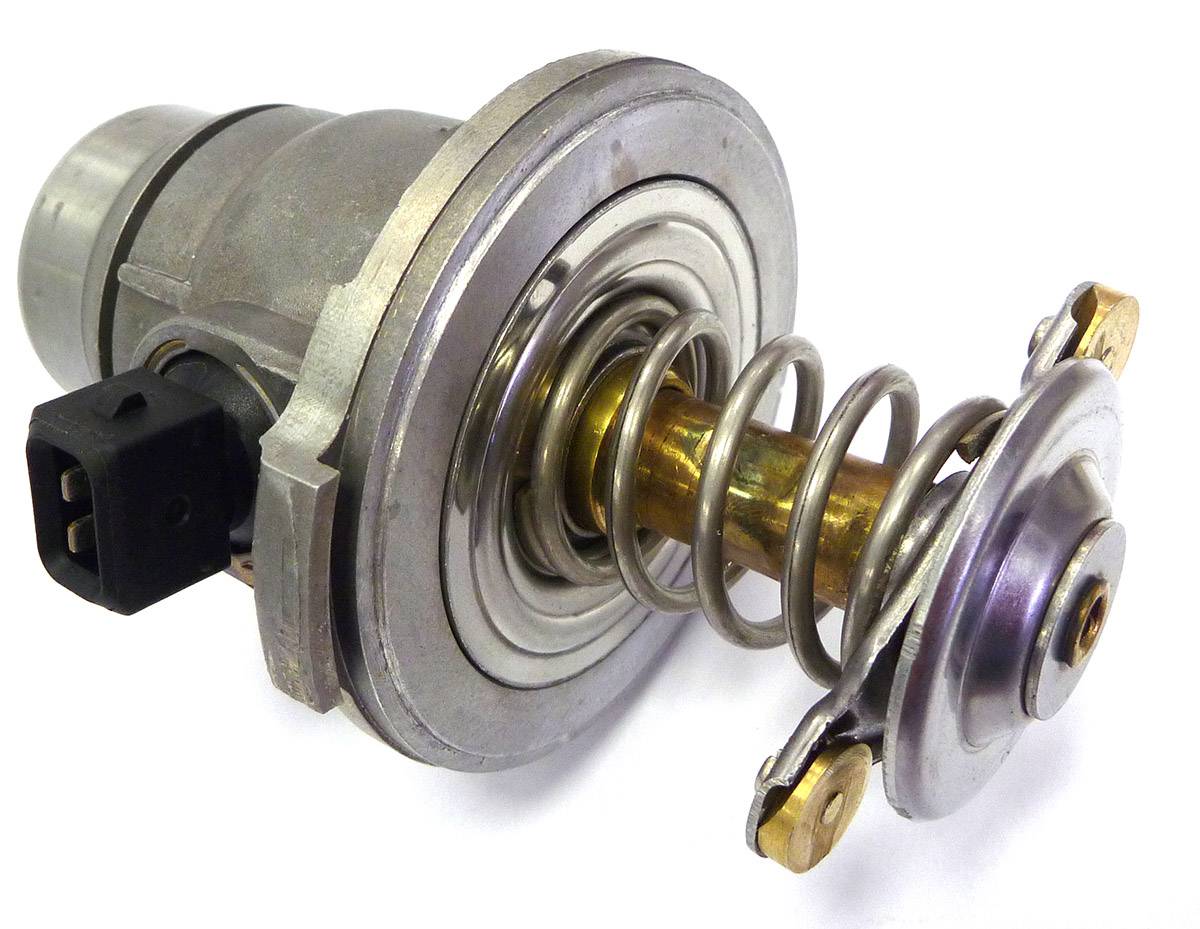

- Электронный термостат, оснащенный датчиком, измеряющим температуру антифриза. Блок управления фиксирует положение заслонки при помощи шагового электродвигателя. Регулятор корректирует подачу антифриза в дополнительные контуры охлаждения, что снижает расход топлива.
Где расположен термостат
Для того чтобы проверить работу термостата на автомобиле, нужно для начала его найти. То есть, необходимо точно знать, где данная деталь располагается. Сделать это довольно легко.
Прежде всего, в подкапотном пространстве следует отыскать самый толстый патрубок – верхний шланг радиатора, который идет от радиатора (он всегда перед мотором) к двигателю. Этот патрубок неизбежно своим вторым концом будет прикреплен к термостату, а точнее, к его корпусу. Такая схема используется на большинстве отечественных машин и на многих авто иностранного производства.
При этом следует помнить, что у некоторых автомобилей местоположение этой детали системы охлаждения может меняться. Как правило, это касается иномарок. В таком случае нелишним будет заглянуть в техническое руководство для конкретной модели транспортного средства.
Появление и модернизация устройства
Одним из первых термостатов считается появление ртутного устройства для поддержания оптимального температурного баланса в инкубаторе для кур, который изобрел в 1620 году мистер Корнелий Дреббел из Великобритании.
Термостат активно используется в системе жидкостного охлаждения ДВС с 1922 года, когда появились первые и относительно мощные установки с большим выделением тепла в процессе работы. На раннем этапе было несколько безуспешных попыток применить устройство в системе охлаждения. Далее конструкцию усовершенствовали, инженеры подобрали оптимальные материалы изготовления и добились таких характеристик и надежности, что термостат стал повсеместно используемым элементом в жидкостной системе охлаждения двигателя внутреннего сгорания.
В системах охлаждения автомобилей используют два вида термостатов. Существуют решения с твердым или жидкостным наполнителем. Гелевый термостат для автомобильной жидкостной системы охлаждения двигателя был изобретен французом по имени Серж Вернье в 1963 году. Компания Vernet специализируется на производстве термостатов и сегодня, а продукция этого бренда пользуется заслуженным авторитетом на рынке автозапчастей для различных марок автомобилей по всему миру.
Наполнитель термостата
Термостат может иметь различные виды наполнителя в основе своей конструкции. Мы уже упоминали, что выделяют жидкостной наполнитель и твердотельный. Принцип работы и устройство этих решений практически одинаково. Отличия заключаются только в повышенной герметизации жидкостной конструкции, а также в индивидуальных физических свойствах самого наполнителя и его чувствительности к температурным колебаниям зависимо от состава.
Современные двигатели получили такой тип устройства, который имеет в основе твердый наполнитель. Под таким наполнителем стоит понимать основной термоэлемент, который внутри термостата находится изначально в твердом физическом состоянии.
Функции и место расположения
После того как мотор выходит на оптимальную рабочую температуру, становится необходимым поддерживать этот показатель в строгих рамках до самого момента остановки двигателя, а в ряде случаев и некоторое время после прекращения работы ДВС. Главной задачей устройства является контроль и распределение потока нагретой жидкости охлаждения внутри системы по отводу тепла от двигателя.
Термостат может быть расположен в различных местах, зависимо компоновки двигателя в подкапотном пространстве, а также место его установки напрямую зависит от модели силового агрегата. Также на место установки устройства влияют и конструктивные особенности реализации самой охлаждающей жидкостной системы. В большинстве случаев термостат находится в месте выхода охлаждающей жидкости из головки блока цилиндров. Вторым наиболее распространенным местом его установки считается вход центробежного насоса охлаждающей жидкости (помпы).
Как заменить термостат
Для того чтобы заменить термостат, не обязательно будет обращаться в автосервис. Замену можно провести даже в полевых условиях. Для этого необходимо изначально подготовить емкость, в которую будет производиться слив антифриза. После того, как жидкость будет слита, нужно провести снятие термостата.
Когда термостат снят, рекомендуется его очистить, а после проверять на работоспособность. Если термостат после очистки оказался рабочий, то устанавливаем на место, если нет производит замену на новый. Стоит посмотреть, в каком состоянии на данный момент находятся прокладки устройства. Если они уже начали разъедаться, то лучше их заменить на новые, потому что в скором времени они могут начать протекать.
Почему плохо греет печка в машине
В недостаточной производительности отопителя можно винить:
- Заслонки блока управления климатической установкой. В современных авто нет кранов, которые перекрывают циркуляцию охлаждающей жидкости в радиатор отопителя, как в более старых моделях. Здесь ОЖ постоянно циркулирует по радиатору печки, а температура регулируется заслонками, которые перекрывают потоки воздуха через радиатор отопителя. Если они поломаны или неправильно отрегулированы, тогда в салон будет поступать холодный воздух.
- Забит радиатор отопителя. Поэтому ОЖ плохо циркулирует по радиатору печки и, соответственно, снижается КПД отопителя
- Термостат не закрывается должным образом. Поэтому ОЖ постоянно циркулирует по радиатору охлаждения. Из-за этого двигатель не прогревается до рабочей температуры и, как следствие, отопитель отдает мало тепла.
В нашем случае первым попадает под подозрение термостат. Так как, со слов владелицы, по трассе отопитель греет хуже всего.
Можно предположить, что термостат не закрывается и ОЖ постоянно циркулирует по радиатору охлаждения. А чем больше скорость, тем сильнее охлаждается ОЖ в радиаторе. И, естественно, становится холоднее в салоне.
