Как подключить противотуманки: что нужно знать

Правила эксплуатации ПТФ

Каких-то особых требований к эксплуатации противотуманных фар, кроме их размещения на корпусе автомобиля и правил применения в соответствии с положениями ПДД, не предъявляется. Схема включения, когда устанавливается отдельная кнопка в салоне, как раз и рассчитана на обеспечение возможности такой эксплуатации.

В тех случаях, когда не планируется пользоваться ПТФ, их лучше закрывать защитными чехлами. Иначе велика вероятная аозможность повреждения их посторонними предметами при движении. Если это случится, то не поможет никакая кнопка. Кроме того, чехлы позволят избежать дополнительного загрязнения поверхности ПТФ.

Особенности установки

В 90% случаев противотуманные фары устанавливают неподалеку от обычных фар, в передней части автомобиля. Установка фар сзади, во-первых, малофункциональна, а во-вторых, требует дополнительных финансовых затрат. Большая часть иномарок 2005 года выпуска и позднее имеет специально адаптированный разъем именно спереди, в то время как для установки противотуманных агрегатов в задней части авто потребуется приобрести необходимую консоль.

Самый быстрый вариант, как установить противотуманные фары на автомобиль – прикрепить их в специальный разъем – отделение на бампере, спроектированное исключительно для этой возможности. Если подобрать оригинальные модели фар, изготовленные на заводе фирмы-производителя транспортного средства, установка противотуманных фар займет всего 15 минут.

При отсутствии соответствующего разъема на бампере требуется приобрести дополнительные крепления. В частности, необязательно устанавливать фары исключительно снизу: световые элементы могут располагаться в верхней части машины, что никак не повлияет на их прямые функции и не запрещено законом.

В штатный проем

Как правильно установить противотуманные фары в штатный проем:

 Поднять автомобиль на 15-20 см с помощью подъемного механизма.

 Отпустить (снять) защиту на бампере.

 Снять защитные фиксаторы на бамперных заглушках.

 Поместить фару в соответствии с направляющими линиями, скрепить саморезами.

 Подключить электропроводку.

Если фары оригинальные, то процесс занимает не более 15 минут. При использовании неподходящих креплений или фар, например, китайских аналогов, потребуется больше времени, чтобы обеспечить совместимость деталей.

С помощью консоли (кронштейна)

Кронштейн (или консоль) представляет собой элементы для установки различных деталей на горизонтальной поверхности. Например, противотуманной фары на бампере автомобиля или верхней части кузова.

Обычно кронштейн используется на авто, у которых нет специальной выемки для установки противотуманных фар. Таким образом, дополнительное освещение может устанавливаться не только по бокам (классическая установка, обычно используемая большинством компаний на заводе-изготовителе), но и в центральной части бампера.

Как установить противотуманные фары с помощью дополнительных конструкций:

 Прикрепить кронштейны с помощью саморезов или болтов. Обычно на бампере есть множество отверстий, которые могут быть использованы для размещения дополнительных конструкций, в том числе консоли.

 Прикрутить противотуманные фары к кронштейну. Для этого лучше использовать болты.

 Подключить проводку.

В зависимости от сложности конструкции, установка противотуманных фар с использованием консоли занимает около 20-30 минут. Здесь основную роль играет выбор крепежного элемента: рекомендуется выбирать подходящий по стилю авто материал и цвет консоли. При этом выбранный элемент должен быть довольно крепким: в процессе движения со скоростью 80 км/ч и выше слабо закрепленные кронштейны могут расшатываться, что впоследствии приведет к возможной утере «противотуманки» или повреждению отдельных элементов.

С реконструкцией бампера

Самый кардинальный и наиболее затратный способ установки противотуманных фар связан с заменой бампера. Фактически это полноценный рестайлинг авто, так как замена бампера с одновременной установкой противотуманных фар меняет не только внешний вид машины, но и технические характеристики (улучшает видимость, маневренность и т.д.).

Инструкция – как установить противотуманные фары с демонтажем старого бампера:

 Снять старый бампер.

 Отмерить расстояние, на котором будет располагаться новое освещение.

 Нарисовать макет выемки под противотуманные фары.

 Просверлить отверстия и обработать края бампера пилкой. Самые мелкие элементы бампера удаляются с помощью обычного канцелярского ножа (для бумаги).

 Просверлить отверстия для крепежных элементов (болтов, саморезов).

 Вставить противотуманные фары в специально проделанные выемки. Закрепить их болтами или саморезами.

 Установить защитную накладку, которая идет в комплекте с фарами и размещается в верхней части. Не требует новых отверстий.

 Настроить фару. Ключ для вкручивания элемента и его подгонки входит в стандартный заводской комплект противотуманных фар.

 Настроить электропроводку.

 Установить бампер на авто.

Время установки противотуманных фар таким способом обычно составляет около 2 часов. Самый длительный этап связан с созданием отверстий для фар, а также демонтажем-установкой самого бампера на автомобиль. При наличии определенных навыков в ремонте можно установить всю конструкцию за час.

Требования к установке противотуманных фар

Теперь в любую погоду вы будете чувствовать себя уверенно. Последний соединяем с кузовом, то есть он будет нашей массой.
Причем чем ближе он будет находится к аккумулятору, тем лучше. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Необходимо замотать изолентой все оголенные провода и проверить надежность соединений. Подрулевой переключатель.
На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Схема подключения противотуманок через реле указана на фото ниже. Далее, вставляют реле и предохранитель в специально отведённое гнездо, что не должно вызвать никаких затруднений. Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины.
Для того чтобы в системе были двенадцативольтовая сеть от габаритов и 85 контакт, необходимо провести провод к реле. Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей. Подключение противотуманок через реле: схема и инструкция Для начала подготовим необходимые инструменты и материалы.

Тюнинг-меню

В нашем случае понадобится элемент номиналом 15 А. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора. Противотуманки работают! Также следует быть бдительным и перед установкой отключить питание от аккумулятора. Сечение провода и выключатель не рассчитаны на такую нагрузку.

Второй вариант установки Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Так удастся сократить нервные клетки и личное время. Здесь же устанавливаем амперный предохранитель. Первым делом необходимо снять центральную панель — здесь будут расположены 2 лампы подсветки регулятора печи.

Обращаем внимание на Правила, в которых говорится, что ПТФ должны включаться только после включения габаритных огней

Противотуманки светят широким горизонтальным пучком света, при этом подсвечивается обочина дороги, что особенно важно на участках с большим количеством поворотов. Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу

Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.

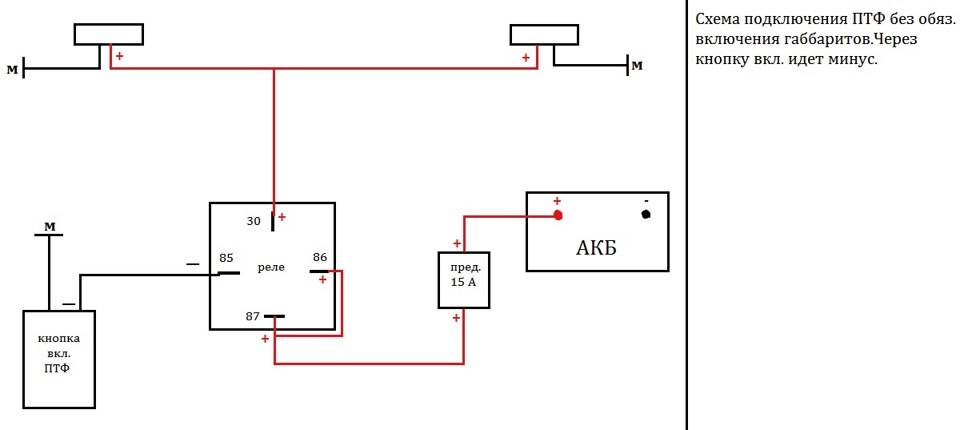

Как подключить противотуманки через реле.

Если на бампере автомобиля не предусмотрены специальные места под противотуманные фары, нужно просверлить их самостоятельно в симметричных местах, либо купить такие фары, которые просто прикручиваются к бамперу. Монтаж противотуманных фар можно осуществить самостоятельно, главное, четко следовать инструкции.

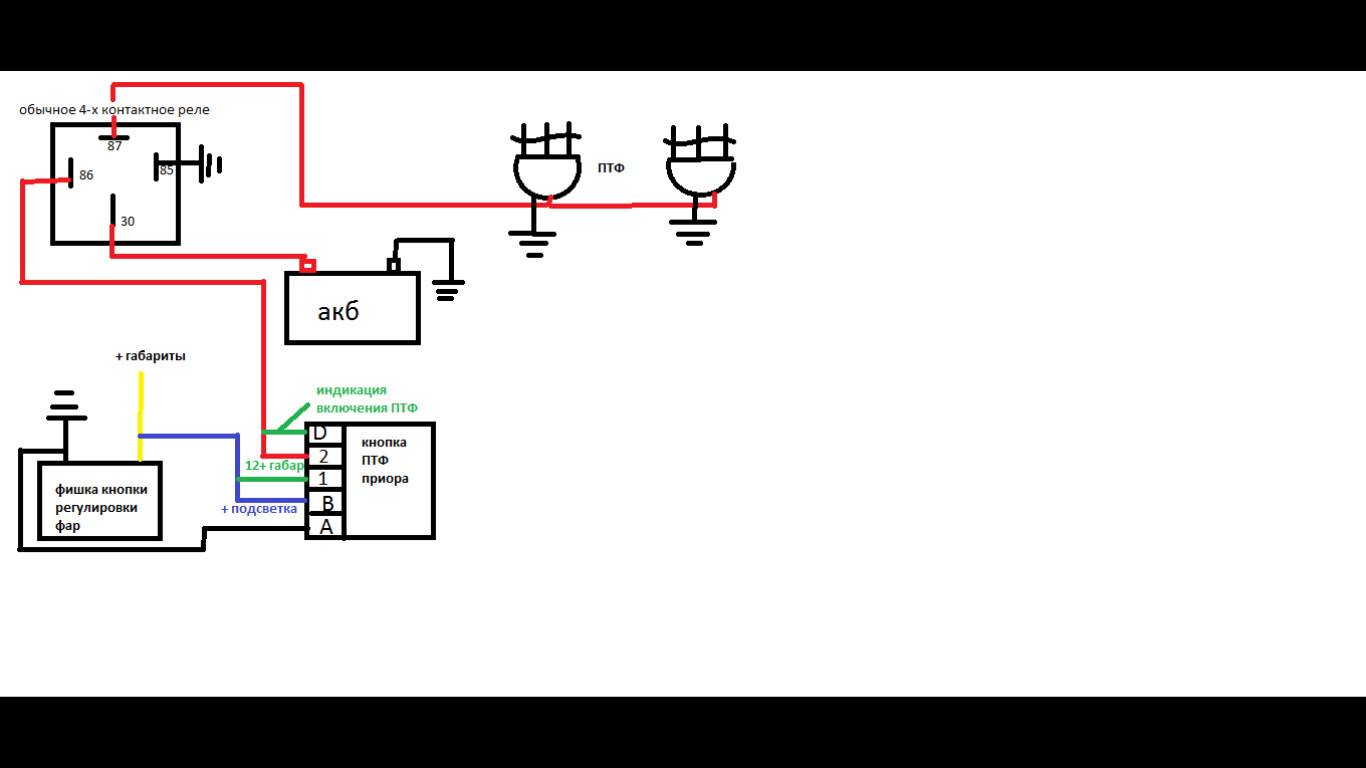

Как подключить противотуманки через реле.

Как демонтировать противотуманный фонарь

Для замены перегоревшей лампы требуется снятие фары и отключение контактов.

Как поменять лампу или разбитую туманку:

1. Отсоединить клеммы с аккумулятора.
2. Отметить положение противотуманки на крепеже.
3. Открутить болты и отсоединить колодку с кабелями.
4. Снять пружинку и вытащить лампу.

Разобрать противотуманную фару для замены стекла можно с помощью нагрева. Для этого нужно:

1. Поместить деталь в коробку с небольшим отверстием.
2. Включить фен на 10-20 минут.
3. Аккуратно поддеть старое стекло отверткой и оторвать герметик.
4. Очистить поверхность отражателя от загрязнений и удалить старый клей.
5. Обезжирить рамку, нанести герметик и приложить новое стекло.

После кристаллизации состава противотуманку можно установить на автомобиль в обратном порядке.

Противотуманные огни улучшают видимость дороги при осадках, снегопаде, тумане. Правильное подключение и настройка обеспечит исправную работу системы в любое время года.

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.

Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже. Читайте в этой статье

Читайте в этой статье

Особенности установки: инструкция

Чтобы установить противотуманные фары следует проделать следующие действия:

1. Установить фары в бампер.
2. Протянуть провода.
3. Подключить реле и предохранитель.
4. Заменить ручку переключения либо смонтировать кнопку.

Каждая модель ТС обладает своими особенностями. Совет: заранее узнайте о «фишках» подключения ПТФ у знакомых с подобными машинами или на автофорумах. Монтаж начинается с убирания аккумуляторной клеммы со знаком «минус». Разберем все этапы процедуры подробнее.

Размещение фар

На начальном этапе у автовладельцев обычно возникают трудности с демонтажем бампера. Здесь верным помощником станет подъемник либо смотровая яма. Ускорить размещение ПФР в передний бампер также помогут такие рекомендации:

1. Заранее подготовьте место для размещения снимаемого бампера.
2. Не убирайте его с применением грубой силы. Подобными действиями вы спровоцируете его повреждение.
3. После демонтажа бампера сделайте соответствующие проемы для установки ПТФ. Начните с небольшого отверстия и постепенно увеличивайте его до нужного размера фары. Так вы предотвратите появление зазоров, которые будут пропускать пыль и влагу.
4. В продаже имеется особые декоративные заглушки. Используйте их, и тогда обработка отверстий для ПФР существенно упростится.
5. Присоедините кронштейны к поверхности бампера, закрепите фары.

Как только установочный процесс противотуманок окончен, и бампер вновь вернули на авто, следует подключить провода питания.

Протягивание проводки

Назначение этапа: протягивание проводов к предохранителям. Размер проводов (20 см-1,5м) зависит от «начинки» определенного ТС и подключающей схемы.

Каков смысл подключения? Дело в том, что выключатель приведет в действие реле, а оно обеспечит замыкание цепи питания и подачу напряжения на ПТФ. Вся процедура выполняется по универсальной схеме, единой почти для всех моделей авто (см. видео №2)

Описание выглядит так:

1. Соединяем друг с другом полюсовые контакты каждой из фар. Далее подключите их к нужному реле цепи с помощью одного общего провода.
2. Полюс « — » каждой ПТФ соединяем с шасси либо кузовом авто. Участок соединения следует надежно изолировать от грязи, коррозии и краски.
3. Дополнительные провода крепим к кузовным частям или иной проводке посредством изоленты либо пластиковых жгутов.
4. Вставляем предохранитель и реле в нужное посадочное гнездо.

Установка включателя ПТФ

Модель автомобиля определяет способ включения противотуманок. Это может быть отдельная кнопка в блоке управления либо специальная ручка, которую нужно будет убрать. На это место ставится другой блок с наличием выключателя ПТФ. Нужно вовремя убрать подальше все крепежи панелей и кожухов, чтобы процесс разбора не обернулся дополнительными трудностями в виде сломанных пластиковых частей.

Как только все этапы монтажа закончены, обязательно проверьте практичность и последовательность подключения. Далее необходимо выполнить подсоединение клеммы « — » к аккумулятору и включить ПТФ. Если проверка носит плановый характер, следует точно отрегулировать направление светового потока в соответствии с предложенной схемой:

В будущем позаботьтесь о своевременном очищении противотуманок от пыли и грязи, а также о регулярной замене перегоревших лампочек.

Подключение к бортовой электросети автомобиля

К бортовой сети автомобиля противотуманные фары подключают по классической схеме с силовым реле, которое управляется слаботочной цепью кнопки включения. При этом необходимо руководствоваться электрической схемой, входящей в монтажный комплект. Подключение фар к бортовой электросети автомобиля ЛАДА Гранта можно осуществить двумя способами:

1. 1. Используя новый блок управления наружным освещением от автомобиля ЛАДА Гранта в комплектации «Люкс».
2. 2. Установив кнопку включения в любом удобном месте.

Однако, в любом случае, необходимо снять с автомобиля аккумулятор и протянуть электропроводку через подкапотное пространство в салон автомобиля. При этом проводку нужно спрятать в гофру.

Провода в подкапотном пространстве прокладывают по лонжерону, выводя концы проводов в салон и к установленным противотуманным фарам. Проводка фиксируется пластиковыми стяжками. Далее подключают противотуманные фары и переходят к работе в салоне автомобиля. Проводку в салон протягивают через штатное отверстие в моторном щите. Реле лучше всего разместить в зоне, расположенной за модулем управления наружным освещением. Кроме того блок управления наружным освещением необходимо демонтировать, для чего:

• снять крышку монтажного блока;
• вывернуть винт крепления к приборной панели и отвести блок, насколько позволят провода;
• отсоединить штеккер и вынуть блок.

Провода подключаются следующим образом:

1. 1. Силовое реле (98.3747).

• к контакту 87 — провода «+» от противотуманных фар;
• к контакту 85 — управляющий провод от кнопки включения;
• к контакту 30 — от клеммы «+» аккумуляторной батареи;
• к контакту 86 — подключают «-» бортовой сети.

1. 2. Кнопка включения противотуманных фар (991.3710).

• к контакту 1 — провод от контакта 85 силового реле;
• к контакту 2 — провод «+12 В» от замка зажигания;
• к контакту «В» — провод «+12 В» от цепи включения габаритных огней;
• к контакту «А» — провод «-» бортовой сети;
• контакты «D» и «1» соединяют между собой перемычкой.

Закончив работу, необходимо установить на место блок управления наружным освещением и подключить к бортовой сети аккумулятор. После этого рекомендуется убедиться в правильности монтажа с помощью авометра и только затем проверить работоспособность противотуманных фар, установленных на автомобиль ЛАДА Гранта.

Чтобы повысить комфорт передвижения и безопасность отечественного автомобиля в условиях плохой видимости, многие автовладельцы предпочитают дополнительно устанавливать противотуманные фары (ПТФ).

Но не на всех моделях АвтоВАЗа для дополнительных осветительных приборов есть посадочные места.

Например, для Lada Granta в переднем бампере отформованы только места возможной установки:

• Отверстия несквозные;
• Заглушек нет;
• Проводка не подведена.

Проблема решается двумя путями:

1. Либо приобретается новый бампер с уже вырезанными отверстиями. Например, у компаний, занимающихся тюнингом моделей АвтоВАЗа; (см. также статью )
2. Либо вы самостоятельно вырезаете отверстия под противотуманные фары на Гранту – установка, соответственно, также будет осуществляться своими руками.

Опытные автовладельцы советуют самостоятельно вырезать отверстия в бампере. Именно о том, как установить противотуманные фары на Гранту самостоятельно и пойдет дальнейшее повествование.

Процесс монтажа

Для установки комплекта своими руками вы можете:

1. Воспользоваться обозначенными производителем местами в переднем бампере;
2. Выбрать место крепления на бампере самостоятельно (с учетом требований ПДД).

Дело в том, что форма противотуманок разная и по габаритам, и по форме. Поэтому, подключение противотуманных фар на Газель будет осуществляться вами на основании габаритов выбранных световых приборов.

Сегодня в продаже можно встретить продукцию:

1. Прямоугольной формы;
2. Квадратной формы;
3. Овальной формы.

И вопрос после покупки приглянувшегося комплекта состоит в том, как установить осветительные приборы на непредназначенные для них места. Все дело в том, что компании стремятся выпускать универсальные осветительные приборы, тогда как единого стандарта среди производителей автотехники не наблюдается.

Способы крепления на бампере

Сложность заключается в том, что у штатного переднего бампера нет прорезей под установку дополнительных осветительных приборов.

Поэтому у владельцев Газелей есть два выхода:

1. Вырезать их самостоятельно, либо устанавливать противотуманки поверх бампера;
2. Приобрести усовершенствованный бампер.

Интеграция в электрическую цепь

Разобравшись с местом крепления, вам предстоит соединить электрические компоненты в единую цепь и интегрировать ее в штатную.

Для этого в комплекте с противотуманками есть:

1. Электропроводка с разъемами для подключения в схему Газели;
2. Реле-прерыватель;
3. Кнопка включения, предназначенная для установки на панели приборов;
4. Инструкция по подключению и распиновке клемм.

Алгоритм работ будет следующим:

1. Соединяем проводами установленные фары;
2. Выводим жгут проводов в подкапотное пространство;
3. Определяем место установки реле;

1. Подсоединяем провода к реле от фар;
2. Заводим от реле через технологическое отверстие провода в салон;
3. Определяем место установки кнопки включения;
4. Устанавливаем ее и подсоединяем к штатной схеме электропроводки Газель.

Давайте разберемся, как подключить провода к реле. Дело в том, что само реле требуется для защиты кнопки включения, поскольку она не рассчитана на ток, который потребляют мощные противотуманные фары.

Собрав всю цепь воедино, проверьте правильность подключения проводов к установленному под капотом реле:

• Контакт 86 – цепь обмотки реле;
• Контакт 87 – на «плюс» через кнопку;
• Вывод 30 – на «плюс» через плавкий предохранитель;
• Контакт 85 – масса («минус»).

Виды оптики

Противотуманные огни подразделяются на несколько типов:

• штатные;
• универсальные;
• линзовые;
• лазерные противотуманки.

Заводская оптика монтируется на автомобили в высоких комплектациях и соответствует всем требованиям. Включение оптики возможно только при активном ближнем свете или габаритах. Для настройки угла луча используется специальный барашек, который находится на корпусе.

Универсальные огни требуют самостоятельной установки, подключения и настройки. Для крепления используются металлические держатели, которые прикручиваются к бамперу или усилителю кузова. При выборе оптики доверять стоит только известным производителям: это фары Hammali, Hella, Osram, PIAA, Wesem, Morimoto. Неизвестные китайские изделия плавятся при долгом использовании и плохо поддаются настройке.

Линзованные фары устанавливаются в редком случае и способны выдавать мощный луч света, который пробивает туман и освещает обе обочины. Для самостоятельной установки существуют комплекты с крепежами, кнопкой и проводами.

Лазерные варианты устанавливаются на задний бампер и используются для обозначения автомобиля в условиях недостаточной видимости.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

Важно!

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные  лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Что нужно иметь под рукой

Для выполнения работ вооружимся следующими предметами:

1. ключами на 8 и 10;
2. отвертками плоскими и крестообразными;
3. ключом на 6 граней, регулирующим распространение света;
4. изолентой, кусачками, плоскогубцами (возможно, паяльником);
5. стяжками для крепления проводки и куском прочной проволоки из стали;
6. собственно, фарами;
7. самое главное, что понадобится для ремонта — комплект для подключения противотуманных фар на Калину.

Кнопка, реле и провода с разъемами Несмотря на то, что заглушки, которые входят в комплектацию, обычно черного цвета, вы можете покрасить их под цвет кузова, как только пожелаете. Качественные противотуманки обычно оснащены неплохими по свои характеристикам лампочками Philips.

Комплект, куда входит кнопка включения противотуманных фар Калины, а также провода, колодки и разъемы, реле включения потребуется приобрести отдельно. Однако в случае, если в вашей машине есть кондиционер, то и место под кнопку автоматически занято.

Детали для установки в передний бампер

Последовательность выполнения работ

Итак, ниже представлена подробная инструкция, воспользовавшись которой вы можете без труда оснастить свою любимицу противотуманками:

• как и в ряде других электроработ, наши действия начинаются с отключения питания от АКБ (клемма «минус»);
• теперь можно приступать к демонтажу бампера. Нам необходимо выкрутить винты и снять черные пластиковые решетки. Возможно, потребуется снятие номерного знака;

Начинаем работу по установке ПТФ

• решетки и бампер крепятся саморезами и винтами – вы сможете их нащупать руками, даже без ямы. Когда снимете бампер, то увидите, что места крепления обозначены стрелками. Это позволит в будущем выполнять такие работы гораздо быстрее;
• колесные арки дополнительно удерживают бампер 3-мя саморезами – не забудьте выкрутить их также;
• теперь можно бережно начинать выводить из-под арок боковины бампера, используя раскачивающие движения, и снимаем его целиком. Заглушки отгибайте при помощи плоской отвертки;
• сами противотуманки крепятся на тройку саморезов каждая;
• теперь нам нужно дотянуть проводку в салон (как показывает видео в этой статье). Многие рекомендуют в этом месте снять водительское колесо и арочную защиту;
• там, где располагается сцепления педаль, обнаружим то место, где провода собраны в жгутик и толкаем наружу уплотнитель;
• теперь можно протягивать проводку с применением жесткой стальной проволоки. Суть состоит в том, чтобы затянуть проводку из салона в пространство под капотом. Можно сразу предусмотреть проводку для подключения светодиодных габаритных огней, , сигнализации, дистанционного открытия капота и всего прочего, что еще не установлено;

ПТФ в сборе

вместе с фабричными будут проходить наши новые колодки проводов, после чего их можно стянуть вместе пластиковыми стяжками по типу хомутов. Если есть потребность, в этом может помочь схема подключения противотуманных фар на Калине;

Собираем фару полностью

Продолжаем наш алгоритм установки ПТФ:

• сохраняем требуемую длину для противотуманок и начинаем прикручивать к болтам отрицательные клеммы. Можно использовать для этого любые болты, располагаемые на металлических частях кузова, кроме болтов крепления картера двигателя, поскольку через них отсутствует нормальный контакт между защитой и кузовом машины;
• под решеткой радиатора удобнее будет протянуть провод к правой фаре;

Присоединение проводов

• в случае необходимости удлинения проводов делайте скрутку, а лучше даже пропаяйте это место и заизолируйте;

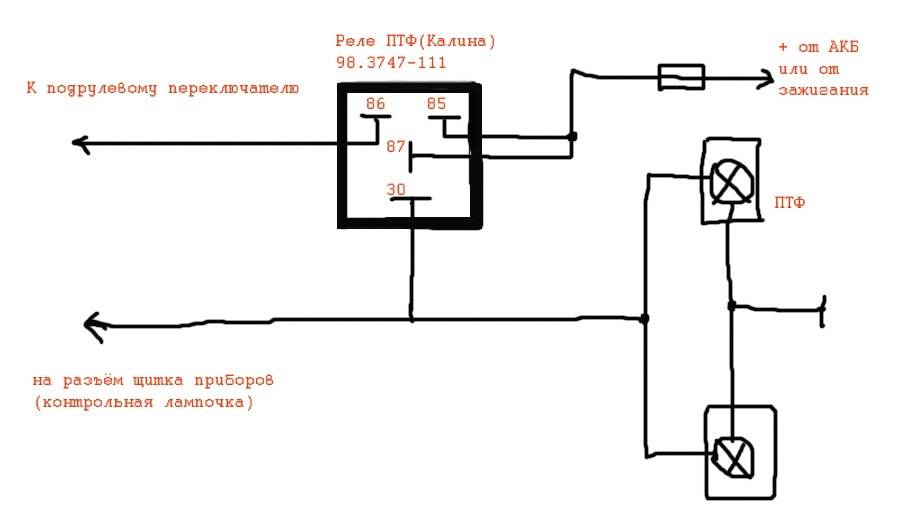

• мощность, которую потребляют противотуманки, требует подключения через реле, которое управляется кнопкой (см. фото);
• возьмите питание от розового проводка, что ведет к блоку предохранителей (реле К7). Оно предназначено для включения дальнего освещения, а напряжение на нем появляется только при включенном зажигании;

• используем предохранитель на 15 Ампер;
• контакты от реле посредством проводов с сечением не меньше 0,75 мм подключаются к проводам противотуманных фар и к реле;
• после выполнения всех подключений необходимо проверить как мы собрали наш комплект и есть ли питание в цепи. Для этого подсоединим массу автомобиля и проверим, как светят фары при включении от кнопки;

Бампер с установленной фарой

осталось в обратном порядке собрать бампер, наблюдая при этом, чтобы не произошло нигде защемления проводов. Цена и степень сложности такого ремонта будут под силу любому владельцу Калины. Для того, чтобы произвести регулировку света фары, снизу есть доступ к регулировочному винту.
