ДИАГНОСТИКА И РЕМОНТ БЛОКА УПРАВЛЕНИЯ ВАЗ-2114

Как и любое оборудование, контроллер ВАЗ 2114 не застрахован от поломок. В случае первых весточек о его неисправности (нет сигнала на включение зажигания, перестал работать бензонасос, вышли из строя форсунки либо возникли проблемы с холостым ходом) должна выполнятся диагностика ЭБУ, которая считывает сохраненные в памяти устройства ошибки и помогает понять, что именно вышло из строя.

Диагностика блока проводится в сервисном центре, где для этого используется сканер, настроенный на соответствующую модель блока ВАЗ 2114. Также диагностику можно провести самостоятельно, для этого вам потребуется ноутбук, шлейф (кабель подключения к ЭБУ) и специальная программа.

Хорошо себя зарекомендовали программы для диагностики Diagnostic Tool v1.31.2, DiagnozNK и Автоваз-NEW.

Если блок не отвечает на диагностику (довольно часто встречающаяся проблема, не предвещающая ничего хорошего) нужна проверка работоспособности устройства. Для этого требуется:

1. Проверить механическую целостность блока, он может иметь повреждения либо пострадать от коррозии;
2. Проверить устройство на перегрев;
3. Проверить питание блока.

Качественный ремонт ЭБУ своими руками выполнить невозможно, делать это необходимо исключительно в сертифицированных центрах обслуживания ВАЗ 2114. Ремонт ЭБУ в ближайшем СТО также не лучший выбор, единственное, что можно доверить специалистам-самоучкам  – выполнить замену блока на новый.

Помните, что контроллер – “мозги” автомобиля!

ВИДЫ БЛОКОВ УПРАВЛЕНИЯ ВАЗ 2114

Четырнадцатая – автомобиль, производство которого велось в течении 12 лет. На протяжении всего цикла производства инженеры Авто-ВАЗа занимались постоянным усовершенствованием основных характеристик ВАЗ 2114. Изменения касались в том числе и мозгов машины. На ВАЗ 2114 может быть установлено 8 поколений электронных блоков от разных изготовителей.

Разберемся, как узнать, какой ЭБУ стоит на ВАЗ 2114. Для этого необходимо посмотреть на само устройство – на его корпусе нанесены цифры номера модели, перепишете эти цифры и сопоставьте с маркировкой, приведенной в таблицах этой статьи.

GM-09 И ЯНВАРЬ-4

Первое поколение мозгов четырнадцатой были представлено блоками GM-09 и Январь-4. Такие устройства устанавливались с самого начала производства ВАЗ 2114 по 2003 год.

Первые блоки обладали широким модельным рядом, электронный контроллер ВАЗ 2114 мог отличатся наличием датчика детонации, работающего по резонансному принципу, и соответствием стандарту ЕВРО-2.

На сегодняшний день стоимость такого устройства составляет от 5 до 5,5 тысяч рублей.

Список моделей ЭБУ GM-09 и Январь-4 (на рис.-таблица):

Список моделей ЭБУ GM-09 и Январь-4

ЯНВАРЬ 5.1.Х, ИТЕЛМА 5.1, BOSCH M1.5.4

Следующее поколение мозгов представлено устройствами Январь 5.1.х. (аналогичное устройство также ставилось на ВАЗ 2113 и ВАЗ 2115).

На ВАЗ 2114, выпущенных после 2013 года, может быть установлено 3 варианта блока Январь 5.1.х, отличия между которыми заключается в методе впрыска бензина: существуют устройства с фазированным, одновременным и парно-параллельным впрыском.

Стоит отметить, что данная модельная линейка Январей является полностью идентичной устройствам “Ителма 5.1” и “Bosch M1.5.4”.

Список моделей Январь 5.1.х и Ителма 5.1 (на рис.-таблица):

Список моделей Январь 5.1.х и Ителма 5

Список моделей Bosch M1.5.4 (на рис.-таблица):

Список моделей Bosch M1.5

Наиболее часто встречаемая модель на ВАЗ 2114 2003-2007 года производства – Январь 5.1.1, купить которую сейчас можно за 7-8 тыс. рублей, на экспортные машины чаще всего ставился Bosch 2111 1411020, который стоит аналогичных денег.

Статья в тему:  Топливный насос на ВАЗ 2110

ЯНВАРЬ 7.2 И И BOSCH M7.9.7

То, какая модификация Января 7.2  установлена на четырнадцатой, зависит от литража силового агрегата. Контролеры Бош ставились, как правило, только на экспортные модели машин, от которых требовалось соответствие экологическому стандарту Евро-3.

На 8-ми клапанные ВАЗ 2114 объемом 1.5 л. устанавливались следующие контролеры (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1

На ВАЗ 2114 с объемом двигателя 1.6 литров (на рис.-таблица):

Список контроллеров на ВАЗ 2114 8 клапанов 1.6 литра

Стоимость нового Январь 7.2 варьируется в пределах 7-8 тысяч, БУ-шного – примерно в половину меньше, тот же ЭБУ 2111 1411020 81 можно взять за 3-3.5 тысячи рублей..

ЯНВАРЬ 7.3

Этот ЭБУ производился заводами Ителма и Автэл, в зависимости от модификации он мог соответствовать экологическому стандарту Евро-3 или Евро-4.

Соответствие ЭБУ ВАЗ 2114 экологическому стандарту

Новая Ителма 11183 1411020 02 стандарта ЕВРО-3 стоит сейчас около 8 тысяч рублей.

Принцип работы ЭБУ

Наиболее полно и эффективно топливо сгорает лишь в определенной пропорции с воздухом. Если горючего больше, чем воздуха (переобогащенная смесь), оно не полностью сгорает, что приводит к увеличению расхода топлива. Помимо этого остатки недогоревшего топлива образуют сажу, которая смешивается с маслом и оседает на клапанах и поршневых кольцах, из-за чего снижается компрессия двигателя и сокращается его ресурс. Если топлива меньше, чем воздуха (переобедненная смесь), оно сгорает не плавно, а взрывообразно (детонация), в результате этого в поршне, шатуне и головке блока цилиндров (ГБЦ) образуются микротрещины.

На разных режимах работы мотора оптимальное соотношение топливовоздушной смеси необходимо изменять. Во время резкого ускорения или работы под большой нагрузкой необходимо увеличивать количество топлива (обогащенная смесь), чтобы избежать детонации и увеличить крутящий момент. Когда двигатель работает на холостых оборотах или в режиме небольшой мощности, необходимо снижать количество горючего (обедненная смесь), чтобы избежать неполного сгорания и перерасхода топлива.

ЭБУ получает информацию от различных датчиков, благодаря чему определяет режим работы двигателя, обороты и нагрузку на него. Датчик массового расхода воздуха (ДМРВ) поставляет исходные данные, необходимые для расчета количества топлива. Ведь именно от количества воздуха, которое попало в цилиндры и зависит необходимое количество топлива. Датчик температуры позволяет прогнозировать, каким образом будет сгорать топливо, ведь скорость сгорания топливовоздушной смеси в холодном и прогретом двигателе отличается. Датчик положения дроссельной заслонки (ДПДЗ) показывает, что водитель ожидает от мотора. Чем сильней нажата педаль газа, тем шире открыта дроссельная заслонка, тем больше воздуха попадет в цилиндры, а значит, повысится крутящий момент коленчатого вала.

Современный ЭБУ рассчитывает количество топлива не только для каждого такта двигателя, но и отдельно для каждого цилиндра. Это позволяет сделать работу мотора наиболее стабильной и получить максимальное соотношение топлива и выходной мощности. Получив информацию со всех датчиков, ЭБУ рассчитывает количество топлива для каждого цилиндра. По сигналу датчиков положения коленчатого (ДПКВ) и распределительного (ДПРВ) валов, ЭБУ определяет время впрыска топлива в каждый цилиндр. Затем контроллер по сигналу ДПКВ определяет время создания искры зажигания в каждом цилиндре.

Если топливо сгорает слишком быстро, взрыв определяет датчик детонации (ДД). Получив сигнал с ДД, контроллер немного обогащает смесь и оставляет об этом метку в памяти. Если детонация продолжается после того, как ЭБУ максимально обогатил топливовоздушную смесь для этого режима работы мотора, то контроллер пытается устранить детонацию с помощью более позднего зажигания. Когда даже это не помогает, ЭБУ подает сигнал о неисправности двигателя «check engine». Датчики кислорода (на первых инжекторных Ладах таких датчиков не было, затем стали ставить один только в 2005 – 2007 годах начали устанавливать два датчика) определяют эффективность сгорания топлива и работу каталитического нейтрализатора. Если количество кислорода в выхлопе заметно отличается от прошитого в память контроллера, то ЭБУ увеличивает или уменьшает подачу топлива в небольших пределах. Если диапазона регулировки не хватает, ЭБУ подает сигнал тревоги и включает индикатор неисправности двигателя «check engine».

Диагностический разъем ВАЗ 2114: назначение, расположение и подготовка к диагностике

Диагностический разъем ваз 2114 необходим для подключения бортового компьютера. Такое устройство пользуется высоким спросом среди автолюбителей, ведь оно делает эксплуатацию транспорта более удобной. Существует немало компьютеров, которые подойдут ВАЗу. Их можно подключить к авто при помощи данного разъема.

В большинстве случаев имеется инструкция по использованию устройства, подключении. Но нередко водители пользуются б/у изделиями, которые не имеют соответствующей документации. В таком случае, потребуется информация о том, где именно располагается разъем, и как проводить монтаж.

Где находится нужный разъем

Чаще всего он располагается под торпедой. Кстати, он может находиться как с правой, так и с левой стороны. В определенных моделях устройство располагается возле рулевой колонки. Может расположиться слева и ниже от нее. У автомобилей, которые обладают европанелью, разъем находится под прикуривателем.

Стоит сказать о том, что два дополнительных контакта, которые располагаются на диагностической колодке ваз 2114, нужны для температурного датчика внешнего воздуха. После того, как вы осуществите подключение, потребуется активировать К-линию. Она необходима для того, чтобы передавать на устройство всю важную информацию.

Делается это следующим образом:

• Проводится соединение метрового провода со вторым контактным разъемной колодки.
• Второй конец конец проводится к диагностическому разъему.
• Подключение проводится при помощи М-гнезда у колодки ЕВРО 2, либо в седьмое гнездо колодки ЕВРО 3.
• Осуществляете подключение бортового компьютера и устанавливаете его в запланированное место.

Основные шаги в диагностике

Когда вы нашли разъем диагностики ваз 2114, можно приступать к требующимся диагностическим работам.

Кстати, перед тем, как устанавливать устройство, задумайтесь о том, для чего именно он будет применяться. При выборе бортового приспособления нужно учитывать характеристики авто, так для ВАЗ 2114 подойдут недорогие модели. Достаточно будет подобрать систему, которая имеет монитор, комплект проводов, а также сам процессор.

Далее нужно буде найти место, на которое можно монтировать монитор. Нужно учитывать индивидуальные особенности машины, оптимальным местом является центральная часть консоли. Когда свободного места на торпеде недостаточно, то стоит закрепить монитор на торпеде.

Отдельного внимания заслуживают провода, их нужно не повредить во время эксплуатации. Для этого специалисты советую проводить их через специальную трубку.

После того, как разъем для диагностики ваз найден, прочие работы выполнены, можно соединить проводку.

Теперь вам доступна диагностика авто.

Какие бывают?

Диагностический разъем 2114 практически на всех моделях является одинаковым. На инжекторных моделях с 2002 года используется 12-ти контактный прямоугольный разъем. Располагается он в салоне под торпедой, при этом он может находиться с водительской стороны или же с пассажирской. Но встречаются и такие модели, для которых подходит 16-ти контактный разъем, также с 2002 года.

Где находится ЭБУ ВАЗ 2114?

Расположен блок в торпеде, непосредственно под приборкой. Чтобы провести замену или демонтаж, нужно выкрутить саморезы и извлечь панель с бока, со стороны пассажирского места. Через образовавшееся отверстие можно рассмотреть корпус ЭБУ – он установлен внутри стального фиксатора.

Для снятия электронного блока управления нужно выкрутить болт и аккуратно вытянуть корпус, взявшись за фиксатор. Само собой, необходимо отключать питание от бортовой сети, в противном случае можно вывести из строя дорогостоящую аппаратуру. Короткое замыкание – это враг любого электроприбора, поэтому будьте аккуратны. Желательно даже не просто снимать массу с аккумулятора, но и плюсовой провод тоже отключать.

Про массы | CHIPTUNER.RU

Текст и фото: И.Н. Скрыдлов, Люберцы (aka Aktuator)

В настоящее время, подавляющее большинство автомобилей используют кузов автомобиля (а/м) в качестве общего провода для большинства потребителей электроэнергии. Кузов поэтому называется массой (mass, foreground, ground) автомобиля. В случае если какое либо из соединений с массой становится ненадежным, начинаются чудеса. Простейший тому пример – перемигивание всех ламп в заднем фонаре. Включаем указатель поворота, а он начинает перемигиваться со стоп‐сигналом или светом заднего хода. При этом на нужном потребителе напряжение в два‐три раза отличается от необходимых 12–14 вольт, а на ненужном (не включенном) наоборот появляется вполне достаточное напряжение для его работы. Это с лампочками. А если такое начнется в Электронной Системе Управления Двигателя (ЭСУД)? Тогда двигатель может начать самопроизвольно менять режим своей работы – от набора больших оборотов до заглохания.

Попробую описать места, в которых наиболее вероятна потеря надежного соединения с массой, и глюки, появляющиеся при этом. Прошу заранее простить меня за порой странные и непривычные названия узлов и деталей а/м, но поскольку я работаю на гарантийной ВАЗовской станции, то положение обязывает.

Начну, пожалуй, с Аккумуляторной Батареи (АКБ). В современных а/м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Толстая его часть, примерно с мизинец толщиной, соединяет минус АКБ и двигатель. При ненадежном контакте этого провода возможны ухудшение заряда АКБ, снижение частоты вращения стартера при пуске, а так же проблемы в системе ЭСУД, т.к. минус на нее идет с двигателя, со шпилек, на которых висел распределитель зажигания у карбюраторных а/м. В первую очередь следует проверить надежность затягивания обеих гаек, между которыми крепится наконечник провода к двигателю. Сначала ослабляем наружную гайку, затягиваем гайку под наконечником, а затем обратно затягиваем наружную.

Тонкий провод, соединяющий минус АКБ и кузов автомобиля – главное соединение для всех потребителей электроэнергии в автомобиле, а в карбюраторных модификациях еще и для двигателя. Проверять следует затяжку как болта М6 непосредственно на клемме АКБ, так и гайки М8 на кузове. Место расположения на кузове зависит от марки а/м.

Точки заземления ЭСУД

Семейство 2108–9 и 13–15 1,5L масса ЭСУД берется с двигателя, с двух болтов М6, крепящих заглушку с правой стороны головки блока. У карбюраторных а/м там крепился распределитель зажигания. Семейство а/м 2113–15 1,5 и 1,6L с контроллерами нового поколения Бош 7.9.7 или Январь 7.2, соединение ЭСУД с массой находится на приварной шпильке, крепящей металлический каркас центральной консоли панели приборов, к тоннелю пола, через металлическую планку с двумя боковыми ушками слева и справа (Внутри центральной консоли, примерно под пепельницей). К сожалению, как показала практика, под планкой отсутствует корончатая шайба. Из‐за этого, учитывая то, что сама шпилька прокрашена в процессе изготовления а/м, и практически не затянута соответствующей гайкой, со временем появляется дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ и ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в FAQ. Таким образом, в этом случае весьма критичен и плохой электрический контакт между кузовом и минусом АКБ. (См. выше).

Семейство 2110‐12, 1,5L. Масса ЭСУД берется с двух болтов М6, расположенных на левой стороне головки блока. Семейство 21114, 21124 1,6L, с контроллерами нового поколения Бош 7.9.7 или Январь 7.2. В головке уже один болт М6. С него берется масса только на все четыре катушки зажигания, а масса на ЭСУД берется в салоне, с приварной шпильки на кронштейне крепления ЭСУД, за левым экраном центральной консоли. В свою очередь на кронштейн масса подается через шпильку, приваренную к моторному щиту посредине. Гайка на этой шпильке, как правило, не затянута. При недостаточном контакте в этих соединениях возможен дрейф напряжений в каналах АЦП датчиков ДТОЖ, ДПДЗ, ДМРВ при включении электровентилятора радиатора. В результате имеем скачок оборотов двигателя при включении вентилятора. Способы лечения описаны в

Описание «мозгов»

2114 представляет собой бортовой компьютер транспортного средства, предназначенный для управления основными системами авто. Параметры управляющего модуля влияют как на функциональность тех или иных регуляторов, так и на работу двигателя в целом

То есть важность данной системы отрицать нельзя

Местоположение контроллера

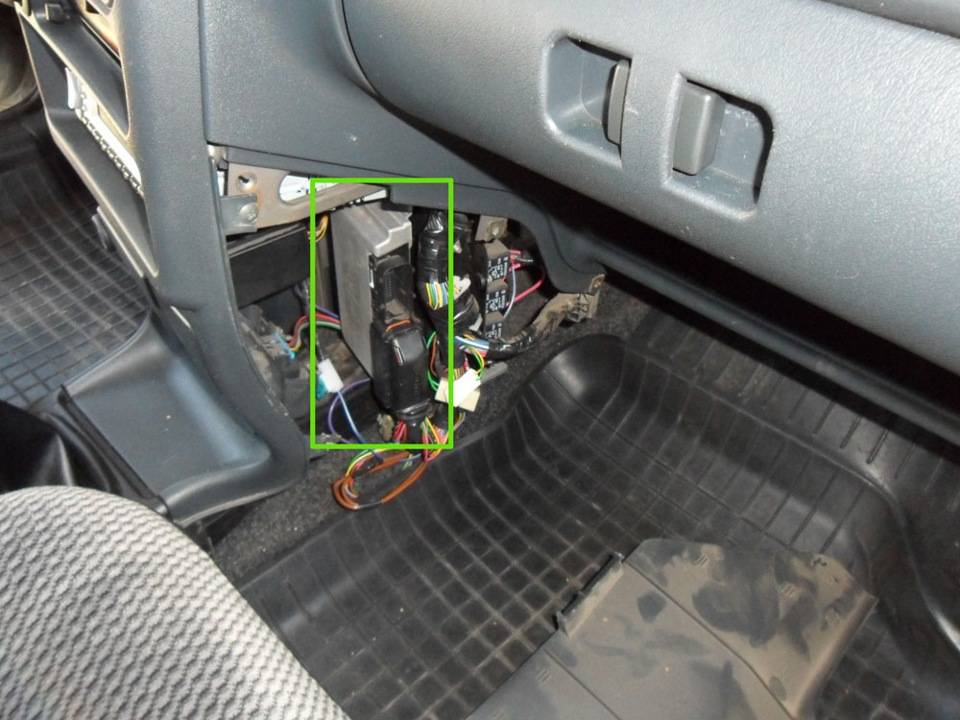

В автомобилях ВАЗ 2114 и ВАЗ 2115 управляющий модуль устанавливается под центральной консолью авто, в частности, посредине, за панелью с магнитолой. Чтобы добраться до контроллера, необходимо выкрутить фиксаторы бокового каркаса консоли. Что касается подключения, то в модификациях Самар с полтора литровым двигателем масса ЭБУ берется с корпуса силового агрегата, с крепления заглушек, расположенных справа от ГБЦ.
