Замена ремня ГРМ Лада гранта 1.6, 8 и 16 клапанная, своими руками, инструкция

Замена ГРМ

Эта операция может быть как плановой, так и вынужденной. В первом случае заменить ремень можно тогда, когда он отработал свой ресурс, а во втором когда были выявлены повреждения рабочего тела изделия. Подготовленный водитель может выполнить её самостоятельно. Операцию выполняют в гараже или на ровной площадке. Понадобиться набор гаечных ключей и головок. И также нужно приобрести набор ключей Torx. Работать руками придётся в стеснённых условиях поэтому понадобятся перчатки. Понадобиться автомобильный домкрат, надёжная подставка под кузов машины, противооткатные башмаки.

На 16-клапанных моторах в отличие от 8 клапанных установлены два распредвала, а не один. И также присутствует дополнительный доводной ролик для движения ремня.

Перед началом работы следует отключить клеммы от аккумулятора. Если автомобиль имеет дополнительное оборудование (кондиционер, гидроусилитель руля) придётся в первую очередь снять их приводной ремень, который не позволит произвести замену в приводе ГРМ. Для этого ослабляют натяжное устройство после чего привод вспомогательных механизмов легко снимается.

Привод механизма ГРМ закрыт защитными кожухами из пластика, которые также следует демонтировать. Понадобиться ключ Т-30 с трещоткой, которым выворачивают болты крепления сначала на верхней крышке, далее на нижнем кожухе. Снятию нижнего кожуха мешает натяжное устройство ремня привода вспомогательных механизмов, которое следует приподнять вверх. После этого механизм привода будет открыт.

Теперь требуется выставить привод ГРМ по меткам, это следует сделать для того, чтобы не допустить повреждения клапанов.

Фиксатор валов в действии

Следующим шагом будет снятие шкива на коленчатом валу двигателя. Для этого следует зафиксировать коленчатый вал в неподвижном состоянии. Можно поступить таким образом:

Приподнимают правую сторону автомобиля домкратом, устанавливают кузов на подставку. Колесо снимают со ступицы машины.
Помощник садится за руль автомобиля, включает пятую передачу, давит тормозную педаль.
Владелец торцовой головкой на 17 отворачивает шкив на коленчатом валу.

Далее следует освободить крепление натяжного ролика (находится с правой стороны по ходу движения машины), после чего снимают приводной ремень механизма ГРМ.

После этого при необходимости замените ролики.

Установку Ремня ГРМ выполняйте в обратном порядке.

Метки

Чтобы получить все заложенные конструкторами характеристики силового агрегата, необходимо добиться согласованной работы всех узлов и агрегатов автомобильного мотора. Клапана (впускные или выпускные) должны открываться в нужный момент. Для этого на корпусе мотора, шкивах распределительных валов, коленвала наносят установочные метки. На головке блока цилиндров стоит корпус для защиты привода ГРМ. На нём имеется две конусообразные прорези напротив которых должны стоять метки шкивов распределительных валов.

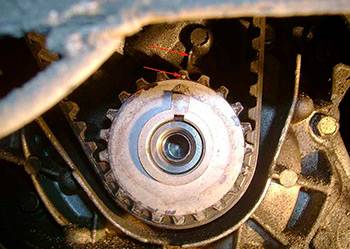

Метки распредвала 16 клапанного двигателя

На шкивах метка может быть в виде конусообразного углубления или выступом с нижней стороны венца обеих деталей. На шкиве коленчатого вала также имеется метка, которая должна совпасть с отметиной на блоке цилиндров.

Метка коленвала

Все три шкива должны полностью совпадать с установочными метками на блоке и защитном кожухе головки блока цилиндров. Шестерни распределительных валов следует зафиксировать от возможного проворачивания. Для этого имеется специальное приспособление, но можно просто забить между ними подходящий по размеру деревянный брусок.

Натяжение

Степень натяжения ременного привода регулируется натяжным роликом. Он имеет на корпусе и подвижной обойме подшипника метки, которые следует совместить после установки всех деталей привода ГРМ на свои места. Для этого можно использовать ключ или круглогубцы для снятия стопорных колец. Обойму проворачивают против часовой стрелки до совпадения подвижной и неподвижной меток на ролике, после чего можно затянуть болт его крепления.

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.
Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Замена ремня ГРМ на восьмиклапанных моторах без натяжителя

В конструктивном плане крепление генераторов у Гранты имеет отличия от конструкций, применяемых на первом поколении Калины и на Приорах. К примеру, на Грантах, оснащенных восьмиклапанными двигателями, изначально не предусмотрено натяжения ремня, а потому их замена происходит несколько по-иному.

Этому процессу предшествует проверка текущего состояния ремня. Данную процедуру проводят так: включается пятая передача, затем вы опираетесь на переднюю часть авто и толкаете его назад, попутно осматривая генератор на всем его протяжении. На нем не должно обнаружиться разрывов либо трещин, а резина в исправном элементе не отслаивается от основы из ткани. При выявлении любых подобных изъянов ремень потребуется немедленно заменить.

Для проведения данной процедуры вам потребуется: нож, длинная отвертка, ключ «на 13», и, конечно же, новый ремень ГРМ для Гранты, длиной в 823 мм. Он обойдется вам примерно в 800 руб., номер данного изделия по каталогу – 1118-1041020-07.

В процессе замены ремня нет ничего сложного. Сначала вы срежете изношенный элемент ножом, далее потребуется отвернуть болт нижнего крепления (воспользуйтесь ключом «на 13»), а после, при помощи того же ключа, отворачивается гайка, и болты вытаскивают.

Генератор поворачивается так, чтобы находящаяся сверху проушина крепления заходила прямо за выступ кронштейна. Прижмите кронштейн и генератор друг к другу и закрепите их в этом положении при помощи кусочка проволоки у гайки, которой крепится крышка ГБЦ.

После ремень надевается на генераторный шкив и верх шкива его привода. Далее вам понадобится провести повторное включение пятой передачи, прижать ремень к шкиву и начать толкать машину назад. Продолжайте толкать до момента полного одевания ремня, после чего проволока отвязывается, а генератор отжимают от кронштейна с помощью отвертки. Затем нужно установить на положенные им позиции болты крепления генератора (верхний и нижний) и гайку. Работа завершена.

Двигатели Лада Гранта

Автомобили Lada Granta оснащаются несколькими видами ВАЗовских силовых установок. Всего их 5, это:

11183-50;
11186;
21126;
21127;
21126-77.

Практически у всех модификаций ДВС Лада Гранта при внезапном обрыве ремня ГРМ обязательно гнутся клапана. Не происходит этого только на «восьмиклапаннике» под заводским номером: 11183-50, который устанавливался на стандартную комплектацию Granta с самого начала ее производства. Однако здесь тоже все зависит от оборотов двигателя в момент выхода из строя ременной передачи. Бывали случаи, что и на этом агрегате появлялись серьезные проблемы после его обрыва.

Другой 8-клапанный двигатель, получивший индекс 11186, не только гнет клапана при разрыве ремня ГРМ, но и может нанести повреждения поршням и шатунам. В лучшем случае, при обрыве ременной передачи на этой установке, происходит загиб впускных клапанов.

Шестнадцатиклапанный двигатель 21126 является модифицированной версией одного из самых массовых ДВС от ВАЗ – 21124, и многие специалисты считают его лучшим из всех, которыми комплектуют Granta, но он тоже гнет клапана из-за отсутствия углублений для поршней.

Доработанная установка 21126, получившая заводской индекс – 21127, также не была лишена проблемы загиба клапанов, впрочем, как и двигатель 21126-77 (устанавливаемый в Lada Granta Sport). На сколько же рассчитан ресурс ремня ГРМ на моделях Гранта?

Диагностика и замена ремня ГРМ на 8-ми клапанном моторе

Перед самостоятельной заменой не забудьте провести комплексную диагностику с целью изучения общего технического состояния автомобиля, идентифицировать поломки, прочие неисправности. Без предварительной диагностики проводить разбор механизмов – вершина непрофессионализма.

Этапы диагностики:

Правую сторону машины поддомкрачиваем, вывешиваем на достаточную высоту, чтобы колесо свободно вращалось рукой;
Активируем пятую передачу;
В моторном отсеке снимаем пластиковый кожух, проворачиваем ремень приводных механизмов. Оцениваем его состояние, принимаем решение о необходимости замены.

После того, как принято окончательное решение о замене, начинаем демонтаж. Предварительно подготавливаем набор автомобильных инструментов, ветошь, новый ремень, роликовый подшипник. Замена подшипника обязательна. Ресурс эксплуатации приблизительно равный с ремнем приводных механизмов.

Меняем ремень сами

Замена ремня ГРМ через установленный срок на двигателях 16 и 8 кл Лады Гранта несложный процесс и выполнить его своими руками может даже начинающий автолюбитель. Главное, внимательно придерживаться всех пунктов инструкции и ничего не пропустить.

Необходимые инструменты

ключи на 10 и 17;
лопаточка монтажная;
ключ для натяжки ролика;
домкрат;
комплект TORX (звездочки) и головки;
щипцы.Приспособление для натяжки роликов

Этапы работы

Сначала снимаем минусовую клемму аккумуляторной батареи.
Снимаем ременной привод генератора.
Автомобиль фиксируем с помощью упоров, какие лучше для этого подойдут, определите сами.
Когда поднимем автомобиль с помощью домкрата, демонтируем правое переднее колесо.
Снимаем крышку газораспередилительного механизма.
Поршень 1-го цилиндра должен быть выставлен в верхней точки.
Ослабляем натяжение ремня с помощью ролика натяжки или болта.
Ослабляем гайку ролика натяжки.Ролики натяжки
Откручиваем болт закрепляющий шкив генератора. Если возникли трудности, то нужно открыть заглушку в картере. С помощью монтажной лопаточки необходимо зафиксировать зубья маховика, это удержит коленчатый вал от произвольного проворачивания.
Убираем шкив привода генератора.
Снимаем нижнюю крышку, предварительно открутив три болта.
Убираем ременной привод ГРМ со шкива распределительного и коленчатого вала.
В случае необходимости снимаем натяжной ролик ремня ГРМ.
Внимательно осматриваем его, если находим, что его состояние неудовлетворительно, меняем.
Также осматриваем и в случае необходимости проводим замену ремня.
Сборка всех остальных узлов проходит в обратном порядке.

Следующий немаловажный этап — это правильная натяжка ременного привода ГРМ Лады Гранта с агрегатами 16 кл и 8 кл.

Первым делом необходимо прогреть двигатель, температура охлаждающей жидкости должна равняться 20-25° — это определенная норма. Конкретно такая температура должна быть, чтобы метки ролика совпали. Если прогреть больше до 80-90°, то произойдет смещение метки на 5-6 миллиметров

Важно! Используйте ролики, которые рекомендованы для автомобиля Лада Гранта 8 или 16 кл, в ином случае результаты могут быть иными даже обрыв ремня.
Далее необходимо совместить метки шкива распределительного вала и метки, находящиеся на задней крышке.
Проводим фиксацию шкивов устройством, которое описывалась ранее.Фиксация шкивов
Проводим совмещение меток шкива коленчатого вала и на крышке масляного насоса.
Проворачиваем ключом коленчатый вал по наикратчайшему угловому направлению.
Закручиваем болт, закрепляющий автонатяжитель.
Одеваем ременной привод на опорный ролик, шкивы и автонатяжитель.
Устанавливаем специальный ключ для натяжения ремня в пазы опорной пластины автонатяжителя.Ключ для натяжения ремня
Поворачиваем его против часовой стрелки, до совпадения первой и второй метки.
Затягиваем болт закрепляющий натяжитель. Момент затяжки должен быть равен приблизительно 2,4/3,5 кгс

м.
Убираем фиксацию коленчатого вала и проворачиваем его на пару оборотов.
В случае если первая и вторая метки не совпадут, то придется выполнять повторную натяжку.

Внимание! Ролик натяжки не должен двигаться или же отклоняться, насколько бы то ни было в ту или иную сторону, это будет доказательством того, что он находится в исправном состоянии и правильно работает. А значит, его обрыв исключен

Ремень ГРМ вы меняете

Опрос

Самостоятельно
Помогает знакомый
Только на СТО

Загрузка …

Заводской регламент сроков замены ГРМ

Каждый производитель транспортных средств указывает сроки проведения технического обслуживания, других регламентных работ. Согласно этого документа замена зубчатого ремня на автомобиле Лада Гранта должна производиться при пробеге машины не более 75 тыс. км. На самом деле эта цифра не всегда соответствует действительности, этому есть ряд причин. Срок службы зубчатого ремня будет зависеть от:

Качества используемого изделия.
Условий эксплуатации автомобиля.
Технического состояния двигателя.
«Возраста» зубчатого ремня.

Качеству изготовления резинотехнических изделий уделяется много внимания, однако качество деталей разных производителей сильно отличается. Основным поставщиком для ВАЗа является завод РТИ, который расположен в г. Балаково. Кроме него двигатели могут комплектоваться продукцией других фирм таких как Gates, ContiTech, Trialli, Bosch, некоторых других. Следует внимательно рассматривать приобретаемый товар, так как под видом продукции известных производителей можно купить подделку.

Условия эксплуатации автомобиля, особенно его двигателя также сказываются на сроке службы привода ГРМ. В 16 клапанных модификациях нагрузка на зубья ремня увеличивается, поэтому он требует большего к себе внимания. Попадание в зону работы привода механизма ГРМ топлива, технических жидкостей недопустимо. Они размягчают тело резинотехнических изделий, делают материал податливым, зубья легко срезаются. При малейшем проявлении протечек в зоне работы привода ГРМ их немедленно необходимо устранить.

Зубья шестерён коленчатого и распределительных валов постепенно изнашиваются, высота зубьев уменьшается. Это значит, что площадь контакта с ремнём становится меньше, легче сорвать гребень зубчатого ремня. А также источником неприятностей для привода ГРМ может стать насос охлаждающей жидкости. Иногда происходит его заклинивание, а так как помпу вращает зубчатый ремень, происходит срезание его зубьев.

При сравнительно небольшом ежегодном пробеге машины, следует также внимательно следить за состоянием деталей механизма ГРМ. Ремень стареет даже если мотор не работает, поэтому при каждом ТО его осматривают. Если замечены даже небольшие трещины, отслоения он меняется. Оптимальным сроком для замены зубчатого ремня в приводе механизма ГРМ будет пробег 50–60 тыс. км.

Подготовительные операции, все двигатели

Во-первых, запомните простое правило: мотор 11183 не может погнуть свои клапаны, так что вращать коленвал и шкив распредвала можно будет по-отдельности. Для моторов 11186 и 21116 это было бы недопустимо! Подробнее о двигателе 21116 в этом материале.

Перед проведением любых работ отключите клемму АКБ (ключ на 10), а также датчик ДПКВ. Но прежде надо снять защитную крышку.

Откручиваем 4 болтика, снимаем защиту

Для снятия защиты нужно:

11186/21116 – используя «внутренний шестигранник на 5», откручивают 4 болта на верхней детали, которую затем снимают. И так же демонтируют нижнюю деталь;
11183 – гаечным ключом «на 10» откручивают 3 болта крепления.

Справиться с тем, что сказано выше, будет несложно.

Отключаем разъём, выкручиваем один винт

Датчик положения коленвала (ДПКВ) отключают от разъёма (см. фото). Затем крепёжный винт выкручивают ключом «на 10». Сам датчик нужно демонтировать.

Установка всех валов по меткам

Сначала проверьте, что включена нейтральная передача. На корпусе картера ближе к узлу сцепления есть резиновая крышка. Её нужно снять.

Смотровое окно и резиновая заглушка

Смысл в том, чтобы добиться совмещения рисок на маховике и в прорези шкалы. Когда это будет выполнено, маховик фиксируют отвёрткой.

Маховик зафиксирован

Конечно, подобную операцию проще выполнять вдвоём. Знайте, что нужному положению вала соответствует совмещение меток A-B и C-D (см. рис.).

Привод ГРМ в 8-клапанных моторах

Сам коленвал нужно вращать вправо, используя ключ «на 17» или «на 19» (мотор 11183). Смысл сказанного иллюстрируется на фото.

Крутить нужно шкив привода генератора

Ремень генератора надо снять

Генераторный ремень закрывает доступ к деталям привода ГРМ. Придётся ослабить крепление и снять этот ремень.

Подробнее об этом:

Меняем ремень генератора на Лада Гранта с кондиционером;
Меняем ремень генератора без натяжителя на Лада Гранта.

Крепление генератора, болты на 13

Ключом «на 13» ослабляют нижний болт крепления. Затем выкручивают верхнюю крепёжную гайку и вынимают болт. Кожух генератора прижимают к двигателю и фиксируют конструкцию проволокой. Теперь ремень можно удалить.

Монтаж генераторного ремня проводят в такой последовательности:

Закрепляют генератор;
Накидывают ремень на шкивы, как показано на фото;
Монтаж ремня генератора, первый шаг
Включив 5-ю передачу, откатывают автомобиль назад.

Каков в плане замены?

Автомобили модельной линейки Лада Гранта укомплектованы различными версиями силового агрегата. Некоторые из них не лишены возникновения проблем в случае неприятного обрыва привода ременного. Это вызвано столкновением поршней с клапанами, в результате чего последние загибаются, а мотор требует ремонта.

Возможность загибания (если произошел обрыв) отсутствует на версии мотора «11183-50», которым оснащается стандартная комплектация.

Далее в данном материале мы рассмотрим версии моторов, у которых присутствует такая особенность, как загиб клапанов при обрыве ременной передачи. И попытаемся понять, какой ремень ГРМ лучше.

Еще один не маловажный вопрос: когда менять ремень ГРМ? Для исключения данной неприятной ситуации производителем намеренно регламентирован периодический срок обязательной замены указанного «расходника». Ответ на вопрос, через сколько менять ремень ГРМ от компании производителя — через 15 тыс. км пробега. Это требование распространяет свое воздействие как на моторы 8 клапанов, так и на 16-клапанные их модификации.

Даже невзирая на оснащение модификации «21116» мотором с головкой импортного производства, при обрыве ремня его ожидает аналогичная печальная участь.

Производителем не рекомендуется самостоятельное осуществление процедуры как по проверке состояния ремня, так и по его замене. И поэтому, когда менять ремень ГРМ уже пришло время, следует обратиться в сервисный центр. При выявлении факта собственноручного выполнения обозначенной операции велика вероятность лишения владельца возможности гарантийного обслуживания. Для самостоятельной замены изготовитель предоставляет разрешение, касающееся:

фильтра салона;
аналогичного элемента для системы впуска.

Однако самостоятельно многие владельцы авто все равно осуществляют замену, но далеко не все новоиспеченные водители знаю через сколько менять ремень ГРМ, а также какой ремень ГРМ лучше остальных.

Замена ремня ГРМ Лада Гранта
