Как поменять тормозные колодки: самостоятельная замена

Замена задних колодок (барабанная система)

1. Произвести такую же процедуру, как и в первых двух пунктах при смене передних. Снять автомобиль с ручного тормоза.
2. Открутить фиксирующие болты тормозного барабана и снять его. Барабан может прикипеть или ни сниматься в результате перекоса колодок, поэтому может понадобиться постукивания молотком.
3. Запомнить расположение всех фиксирующих пружин (ели установить неправильно, тормоз работать не будет).
4. Освободить тросик ручного тормоза, снять все пружины и тяги заднего тормозного механизма отверткой. Снять колодки.
5. Установить новые колодки и собрать тормозной механизм в обратной последовательности. Установить колесо (не снимая авто с домкрата).
6. Поставить автомобиль на ручной тормоз и попытаться крутить заднее колесо, проверяя работу заднего механизма.
7. Снять машину с домкрата.

Какие тормозные колодки выбрать и где их приобрести

Знать о том, как правильно установить тормозные колодки, недостаточно для полной уверенности в безопасности своего автомобиля. Нужно хорошо ориентироваться на рынке автомобильных запчастей

Мы рекомендуем обратить внимание на производителей, обеспечивающих оптимальное соотношение цена-качество:

• AKEBONO;
• NIBK;
• FRIXA;
• KASHIYAMA.

Эти производители имеют отличную репутацию среди опытных работников автомобильных сервисных центров. Приобрести тормозные колодки вышеуказанных марок по самым приемлемым ценам можно в магазинах IXORA, где опытные консультанты помогут с выбором и ответят на все интересующие Вас вопросы.

Производитель	Артикул	Название детали
AKEBONO	AN751WK	Комплект передних дисковых тормозных колодок
AKEBONO	AN690WK	Тормозные Колодки дисковые AN-690WK
FRIXA	FPE101	Колодки тормозные FORD FOCUS II 04-/III 11-/MAZDA 3 03-/09-/VOLVO S40 04-/12- ПЕРЕДНИЕ
FRIXA	FPH27	Колодки тормозные HYUNDAI SOLARIS 10-/KIA RIO III 11- ПЕРЕДНИЕ
KASHIYAMA	D3128	Колодки тормозныеПЕР.FORD FOCUS C-MAX 1.6I-2.0TDCI 03->/ MAZDA 3 1.4I-2.0CRDT 03->
KASHIYAMA	D6124	Колодки тормозные MITSUBISHI OUTLANDER
NIBK	PN0365	Колодки тормозные дисковые передн. MZ Axela 1.5L BK5P 03-09, 2.0/2.3L BKEP/BK3P 03-09, 2.3L BL3FW 09
NIBK	PN2466	Колодки тормозные дисковые

Стоимость работ по замене колодок и дисков

Дисковые тормоза (перед, зад) за ось – 693 руб.

Диски +колодки (перед, зад) за ось – 1650 руб.

Барабанные колодки – 1880 руб.

Колодки стояночного тормоза – 1880 руб.

Профилактика направляющих суппортов (один суппорт) – 253 руб.

Пескоструйная обработка детали – от 110 руб.

Переборка суппорта – 1650 руб.

Замена тормозной жидкости с прокачкой – 1100 руб.

Профилактика барабанных колодок и механизмов – 253 руб.

Снятие и установка барабана – 550 руб.

Барабанные колодки служат более 100 тыс.км. пробега.

Не стоит забывать про профилактику барабанов и колодок. Если пренебрегать и экономить на этой процедуре, то замена барабанных колодок обернется заменой механизмов регулировки и натяжения. А это очень дорогие запчасти. И зачастую не имеющие аналогов.

Поэтому мастера нашего автосервиса «Автогараж» в ЮВАО, Марьино, Люблино рекомендуют раз в год проводить обслуживание механизма барабанных колодок. Заключается это в следующем. На снятом барабане проводится продувка, очистка и смазка медной смазкой.

Колодки стояночного тормоза также желательно обслуживать по аналогии с барабанными. Как правило ими вообще редко пользуются. Машины все больше на акпп или вариаторе. И вроде как не обязательно. Разве, что, когда авто на спуске или подъеме.

А зря. При редком использовании механизмы стояночного тормоза ржавеют и закисают быстрее, чем барабанные колодки. Замена деталей стояночного тормоза удовольствие не из дешевых. Поэтому рекомендуем проводить профилактику колодок стояночного тормоза.

Остались вопросы, звоните по тел. или приезжайте по адресу Москва, ул. Иловайская, дом 3а, стр., автосервис «Автогараж». Будем рады обслужить ваш авто.

Причины замены тормозных колодок на Ладе Калине

Основные причины замены колодок — естественный износ и преждевременная поломка. Управлять автомобилем со стёртыми или неисправными колодками не допускается, так как это может привести к аварии из-за снижения эффективности торможения

Чтобы выполнить замену колодок вовремя, необходимо обращать внимание на такие симптомы поломки, как увеличение тормозного пути и посторонние звуки при остановке автомобиля (колодки на ВАЗ гремят, шкребут, свистят)

К износу тормозных колодок может привести некачественный состав фрикционных накладок, неисправность рабочих тормозных цилиндров и частое аварийное торможение. Конкретный срок службы колодок зависит от ряда факторов, но по рекомендации автопроизводителей, менять их следует после каждых 10–15 тысяч км пробега.

Менять колодки нужно в паре, даже если истёрлась лишь одна из них

Замена задних тормозных колодок ВАЗ 2109

Если хотя бы один раз вам подтягивали тросик ручного тормоза, то перед заменой придётся ослабить натяжение. Сделать это не так просто, как хотелось бы. Нужна смотровая яма или подъёмник, поскольку нам нужно получить доступ к центру днища машины. Находится эта «хитрая» конструкция за глушителем (работайте с холодной машиной, чтобы не получить ожог). В крайнем случае придётся его демонтировать, но обычно достаточно ключей с удлинителем.

Используйте пару ключей для работыКогда доберетесь до механизма, полностью открутите контровую гайку и максимально отпустите основную.

Удлинённые головки более удобны для работы
Снимите колесо и положите его под днище автомобиля (для спокойствия). Вначале нас ждёт самая сложная часть — снять тормозной барабан. При торможении он постоянно нагревается и остывает (иногда резко, если горячим въехать в лужу), поэтому барабан очень крепко «прикипает». Стандартными средствами демонтаж предусмотрен с помощью двух болтов М8. Сразу необходимо выкрутить две направляющие (фото ниже) и на их место вкрутить болты.

Вынимайте направляющие и заменяйте их болтамиПотом медленно и по очереди вкручивайте их дальше (не допускайте перекоса), пока барабан не сойдет с «насиженного» места.

Продолжайте демонтировать барабан
Если резьба в отверстиях сорвана и диск не поддаётся, то переходим к другому варианту

Брызгаем WD-40 на все места соприкосновения (особенно в районе ступицы) и начинаем сильно, но осторожно простукивать барабан молотком. Обязательно используйте деревянный брусок или доску как проставку, чтобы не повредить диск.

Используйте доску, но без фанатизма

Голым молотком без проставки стучать по диску нельзя!

Густо залейте прикипевшие места WD-40
После победы переходим к непосредственной замене задних колодок

С помощью плоской отвёртки или плоскогубцев снимите крепёжные пружины. Начинайте с верхней, потом нижняя и средняя.

Шаг 3

Шаг 2

Шаг 1
Теперь без особых усилий можно извлечь одну колодку и распорную пластинку.

Акуратно извлекаем части

Вынимаем детали одну за одной
Чтобы освободить вторую колодку, отсоедините пружину посредине и фиксатор троса ручника.

Используйте для подстраховки плоскогубцы

Выньте фиксатор тросика ручника
Производители колодок редко комплектуют их приводным рычажком, поэтому приходится использовать старый. Для этого вытяните стопорный шплинт, снимите шайбу и переставьте рычаг на новую колодку.

Поставьте рычаг на новую колодку

Открепите шайбу

Отсоедините шплинт

Установка происходит в обратном порядке и не должна вызвать сложностей. Чек-лист правильной сборки:

1. Сразу соедините колодки промежуточной планкой и верхней пружиной, а потом устанавливайте на место.
2. Верхняя часть должна попасть в специальные пазы на тормозном цилиндре.
3. Зафиксируйте нижнюю часть в предусмотренных местах и стяните нижней пружиной.
4. Подсоедините средние пружинки (они не дают колодкам двигаться вверх-вниз).
5. Не забудьте прицепить конец троса ручника к приводу.
6. Вожмите тормозные цилиндры с помощью монтировки (только аккуратно, чтобы не раскрошить накладку).
7. Наденьте тормозной барабан (предварительно выкрутив болты, если использовали стандартный метод демонтажа).
8. Подтяните трос ручного тормоза (норма — от 2 до 5 щелчков при включении).

9. Лучше, если тросик ручника будет надёжно подтянут

10. Проверьте работоспособность конуструкции

Какие инструменты нужны для замены тормозных колодок своими руками?

Перед тем как начинать «готовить» машину к процедуре замены требуется собрать необходимые инструменты и иные вещи. В их число входит:

1. Руководство по эксплуатации. Если автолюбитель производит замену колодок самостоятельно, то ему необходимо убедиться, что подобное руководство имеется в наличии. Если «книга» купленная вместе с автомобилем составлена не подробно, то необходимо приобрести более качественное издание с подробными пошаговыми инструкциями. Подобное руководство пригодится автолюбителям, имеющим малое количество опыта, так как поможет точно определить места установки домкрата, опор для удержания ТС на весу и получить иные сведения для проведения процедуры замены.
2. Домкрат. Как правило, он идёт в комплекте с новым автомобилем. Домкраты, предоставляемые производителем, идеально подойдут для замены колеса, но для проведения демонтажа колодок «родные» домкраты подходят не всегда. Дело в том, что они зачастую не могут поднять больше половины массы всего автомобиля, так как производитель считает, что для замены колеса такой грузоподъёмности вполне достаточно. Но для замены колодок нужно приспособление, способное поднять до ¾ массы машины. Если речь идёт о легковом автомобиле, то правильное решение — приобрести домкрат, рассчитанный на 3 тонны. Это позволит обеспечить безопасность и поднимать более тяжёлые машины при необходимости.
3. Подъёмная опора. Она требуется для стабильного удержания автомобиля в воздухе после того как был совершён подъём при помощи домкрата. Каждая такая «подставка» имеет индивидуальные характеристики грузоподъёмности, поэтому приобретать их требуется, основываясь на общей массе личного автомобиля. Лучшее решение — покупать изделия с запасом грузоподъёмности.
4. Инструмент для регулировки суппорта. Он даёт возможность самостоятельно произвести калибровку суппорта при необходимости. Сделать её можно и другими способами, но зачастую все они являются менее эффективными, особенно если у автолюбителя отсутствует опыт.
5. Новые колодки и тормозные диски (при необходимости). Опытный автолюбитель всегда заранее подготовит расходные материалы для замены износившихся, перед тем как производить демонтаж колеса и снятие старых колодок.
6. Тормозная смазка. Её требуется подготовить в обязательном порядке, так как она нужна для нанесения на поверхности новых колодок и суппортов при обратной сборке.
7. Набор торцевых и баллонных ключей.

Подготовив перечисленные инструменты и материалы заранее, автолюбитель максимально ускорит процедуру замены.

Когда требуется замена изделий

Как и для передних колес, так и для задних характерно применение 4 тормозных колодок для обеспечения эффективного торможения. Только по конструкции эти изделия отличаются, хотя принцип действия имеют аналогичный.

Задние колодки ВАЗ 2107 представлены в виде дугообразной стальной конструкции, на внешнюю часть которой нанесен фрикционный слой. Именно за счет трения этого слоя о внутреннюю часть барабана обеспечивается остановка автомобиля. Если своевременно не заменить тормозные элементы, то это будет чревато развитием непредсказуемых последствий, ведь самое главное для любого автомобиля – это исправность системы торможения.

Менять задние тормозные колодки на ВАЗ-2107 необходимо тогда, когда фрикционная накладка стирается до толщины менее 1,5 мм. Определить этот факт без снятия колеса и демонтажа барабана не удастся. Но это один из основных способов определения неисправности тормозной системы. Существует и второй вариант, который более удобный и не требует демонтажа заднего колеса. Для того необходимо прислушаться на предмет проявления признаков скрипа задних колес, а также скрежета и отсутствия эффекта торможения, но это чревато повреждением самого барабана. Можно выжать ручник, став при этом на склоне, и проверить исправность его работы. Конечно, на ручнике может ослабнуть тросик, но если его подтянуть, а эффекта все равно не будет, то пора приступать к замене колодок. Если задние тормоза не функционируют, значит пришла пора поменять колодки. Менять их рекомендуется комплектом на обоих задних колесах, так как зачастую стираются они одновременно. Что представляет собой процесс замены задних тормозных колодок на ВАЗ-2107, определим далее.

Особенности замены задних колодок

Вначале проведения работ следует отметить, что ручник необходимо изначально опустить в крайнее нижнее положение. Это позволит демонтировать тормозной барабан, и тем самым добраться до изношенных деталей. Начинать замену тормозных колодок ВАЗ 2107 необходимо с того, что снимается заднее колесо:

• За колесом располагается барабан, который также необходимо демонтировать. С этим проблем не возникает, поэтому движемся далее.

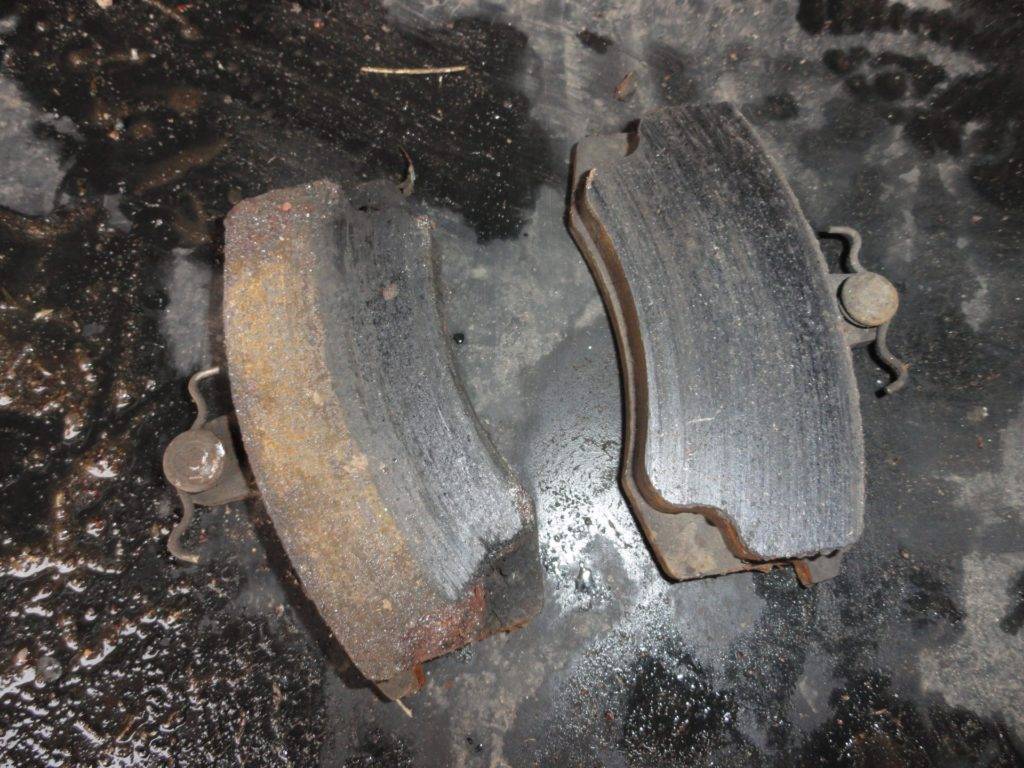

• После снятия барабана необходимо осмотреть изношенные колодки. Если толщина фрикционной накладки превышает 1,5 мм, то заменять изделия нет необходимости. Перед проведением дальнейших работ требуется очистить механизм от грязи и пыли. Для этого использовать можно щетку или тряпочку.
• Если изделия нуждаются в замене, то необходимо взять отвертку, после чего демонтировать первоначально верхнюю, затем нижнюю соединительные пружинки. Если отверткой демонтировать не получается, значит следует воспользоваться пассатижами. На фото ниже показана пружинки, которую следует демонтировать.
• Далее необходимо снять фиксаторы, которые состоят из стержня, шайбы и пружинки. Эти шайбы надо повернуть на 90 градусов, чтобы снять их через прорези. Вот как выглядят эти шайбы, которые держат колодки.
• Аналогичные процедуры проводятся и со второй колодкой.
• После снятия пружин и фиксаторов колодки самостоятельно извлекаются.
• Выпрямляется фиксирующий шплинт ручника. На фото ниже показано расположение фиксирующего шплинта. Теперь требуется расшплинтовать рычаг стояночного тормоза. Это можно сделать при помощи пассатижей. После этого снимается шайба, затем рычаг.
• В процессе демонтажа у вас возникнет вопрос, а что же делать с наконечником стояночного тормоза? Его нужно отсоединить от изделия, после чего оставить висеть.
• Все детали стояночного тормоза, которые были сняты со старого изделия, при необходимости рекомендуется поменять на новые.

Задние тормозные колодки на ВАЗ 2107 следует устанавливать в порядке обратном снятию. Перед установкой нужно не забыть максимально свести поршеньки тормозного цилиндра. Несмотря на простую конструкцию, устанавливать их гораздо сложнее, нежели передние. Но проделав процедуру один раз, все последующие ремонты вам будет гораздо проще

Стоимость новых колодок составляет от 800 рублей за комплект, но важно при этом приобретать качественные изделия, а не китайский “ширпотреб”. От этого будет зависеть не только срок службы изделий, но и торможение автомобиля. На этом процедура замены окончена, если остались вопросы, обязательно их задавайте

На этом процедура замены окончена, если остались вопросы, обязательно их задавайте.

Признаки износа и сроки замены

Чтобы сделать езду на машине безопасной, водитель должен периодически проходить диагностику и знать основные признаки неисправности. Они могут быть прямыми и косвенными.

В среднем замену тормозных колодок рекомендуется проводить каждый каждые 10-12 тыс.км. пробега. Иногда отдельные части системы могут изнашиваться быстрее.

Определить необходимость замены можно по следующим признакам:

• низкий уровень тормозной жидкости;
• присутствие металлического скрежета во время торможения;
• наличие тормозной пыли с металлическими примесями на дисках;
• биение руля во время экстремального торможения;
• соответствующий сигнал датчика;
• трещины или перекос диска.

При появлении любого из этих признаков необходимо немедленно провести диагностику системы торможения и при необходимости заменить тормозные колодки.

Существует ряд косвенных признаков, которые указывают на то, что колодки начинают изнашиваться. Некоторые из них можно заметить даже не выходя из автомобиля.

В большинстве современных автомобилей присутствует специальный индикатор изнашивания. Это металлическая полоса, которая размещается ниже фрикционного материала. Когда основная часть материала стирается, торможение будет еще присутствовать, но не так эффективно, как раньше. В этом случае при нажатии на педаль тормоза будет возникать свист и скрежет.

Если же такого индикатора нет, то нужно ориентироваться на звуки. Чем больше изношена система, тем больше усилий необходимо прилагать для нажатия на тормоз, при этом тормозной путь будет увеличиваться.

Следует обращать внимание на следующие ситуации:

1. При нажатии на педаль тормоза чувствуется легкая вибрация и биение. Это свидетельствует о том, что между колодкой и диском присутствует грязь. В этом случае износ наступит довольно быстро.
2. Занос в одну сторону во время торможения. В некоторых случаях может наблюдаться даже раскручивание автомобиля.
3. При отпускании педали тормоза она не возвращается в начальное положение. Это наблюдается на фоне полного истирания фрикционной накладки. Металл разогревается и прихватывается к диску.

Срок службы тормозных колодок напрямую зависит от качества фрикционных накладок. Каждый из производителей самостоятельно определяет оптимальную толщину изделия.

Некачественный состав фрикционных накладок и исправность рабочих тормозных цилиндров ускоряет износ колодок. Они являются главной расходной деталью в тормозной системе.

Чтобы езда на автомобиле была безопасной следует обращать внимание на состояние тормозных колодок. При неагрессивной езде и периодическом техобслуживании нужно будет проводить только плановые замены

Важно, покупать только качественные детали для тормозной системы, так как это вопрос безопасности не только водителя, но и окружающих людей

Ремонт тормозного барабана

Помимо колодок, большая нагрузка идет и на барабаны. Как следствие, они покрываются бороздками, буртиками, неровностями. Такие дефекты значительно увеличивают тормозной путь, способствуют скорому износу элементов системы, становятся причиной неприятного шума при движении.

О том, что с барабанами не все в порядке, можно заметить по следующим признакам:

• Вы ощущаете «биение» в зонах педалей и руля.
• Торможение сопровождается шумами.
• При замедлении автомобиль вибрирует.
• Тормозной путь увеличивается.

О том, что барабанам нужен ремонт, можно узнать по небольшому тесту: ведите машину на небольшой скорости — если авто будет трясти, а его корпус станет вибрировать, то проблема есть. Компонентам тормозной системы понадобится замена или более экономная альтернатива — проточка. Чтобы такое восстановление было возможным, толщина барабана должны быть в нормальных пределах — ведь на станке поверхностный железный слой будет сниматься в целях выравнивания детали.

Сначала мастер снимает примерно 0,5 мм металла, чтобы определить степень изношенности барабана. Затем переходит к процедуре сглаживания поверхности, результат которой — удаление следующего слоя в 0,25 мм. Завершается работа шлифовкой детали.

Современная проточка барабанов тормозной системы отличается целым рядом плюсов:

1. Новые станки способны, благодаря прерывистой подаче, произвести цилиндрическую, а не винтовую проточку.
2. При проведении ремонта накладки не переместятся в сторону.
3. Не будет стука в колодках.
4. Из-за появления грубой поверхности возрастет скорость притирок барабанов и накладок.
5. Проходит факультативное шлифование.
6. На современных станках можно сделать большее число подач, что увеличит скорость проточки на 60 %.

Как проводить работу

При замене дисковых тормозов надо соблюдать последовательность работ. Делать это необходимо на ровной площадке, лучше в гараже, заранее подготовить набор инструмента под крепеж, у разных моделей используют различные варианты – от обычных болтов до винтов с внутренним шестигранником или звездой. Пошаговая инструкция:

1. Поставить упорные башмаки под те колеса, которые не будут сниматься, чтобы машина не покатилась.
2. Сорвать крепежные болты или гайки на колесном диске. Поднять машину домкратом, снять колесо. Поставить упор, оставлять машину на домкрате опасно.
3. Отвернуть крышку на бачке с тормозной жидкостью. Это облегчит вдавливание тормозного цилиндра.
4. Когда есть фиксирующие скобы, аккуратно снять их отверткой. Потом отвернуть крепление суппорта. Взять плоскую отвертку и аккуратно вдавить поршень на тормозном цилиндре.
5. Если нужно поменять колодки, то старые извлекаются, место установки очищается от грязи, потом можно ставить новые запчасти. Собирать в обратном порядке.
6. При снятии диска суппорт отвести в сторону и подвесить, чтобы не повредить шланг. Срывать болты надо аккуратно, для этого предварительно заблокировать ступицу в неподвижном положении.
7. Место установки очистить от мусора и отложений. Замена тормозного диска производится в обратном порядке. Если на нем нанесена защитная смазка, удалить ее обезжиривающим средством.

К сведению! Проводить работы не раньше, чем через полчаса после поездки. Все детали тормозной системы должны остыть.

При установке дисков или замене колодок осматривать все элементы, при необходимости заменить изношенные

Обращать внимание на крепеж и тормозные шланги, если на них есть трещины, купить новые. Можно проверить систему заранее из ямы, чтобы заранее запастись всем, что нужно

Своевременная замена задних тормозных колодок спасает и вас и ваш автомобиль

У каждого автомобиля свои особенности эксплуатации и это очень серьезно влияет на разницу в износе колодок. Так когда же заменять задние тормозные колодки?

Тормозная колодка состоит из корпуса и фрикционной накладки. Задачей фрикционной накладки является – торможение тормозного диска, и именно она подвергается сильному естественному износу. Раньше фрикционные накладки на колодках меняли. В наше время, это упразднилось и теперь проще заменить тормозную колодку.

Разные производители тормозной системы, указывают разные сроки износа тормозных колодок и свои особенные параметры

По каким признакам можно определить, что пора обратить внимание на колодки? Например, если появилась тормозная пыль на дисках с металлической стружкой. А если торможение со скрежетом, то проверьте наличие фрикционной накладки, может ее и нет давно

В обычном режиме движения, есть среднестатистические расчеты норм износа тормозных колодок. Заменяйте колодки каждые 10-15 тыс. км. пробега. Кому-то может и на 5 тыс. км. не хватит, если вы их используете в режиме экстренного торможения. Может также случиться неравномерный износ тормозных колодок

В некоторых автомобилях есть датчик (не у всех моделей). Работает это так: сердечник из мягкого металла вмонтирован во фрикционную накладку. При износе тормозной колодки до возможно–предельного минимума замыкается цепь, и индикатор сигналит водителю о необходимости замены колодок. С датчиком, есть одна существенная проблема – он не всегда срабатывает. Провод датчика находится в постоянном контакте с влагой, и ржавеет и ломается. Так обязательно проверьте провод лично! В конце концов, никто кроме вас не позаботится о вашей безопасности и ваших родных.

Дисковые тормоза 1 тормозной диск; 2 направляющая колодок; 3 суппорт; 4 тормозные колодки; 5 цилиндр; 6 поршень; 7 сигнализатор износа колодок; 8 уплотнительное кольцо; 9 защитный чехол направляющего пальца; 10 направляющий палец; 11 защитный кожух.

Халатное отношение здесь неуместно! Не отмахивайтесь. Если указана толщина накладок в 2,0 мм, будьте любезны поменять и без возражений. Руководство по эксплуатации вашей модели автомобиля, не дураки писали. Люди годами проводят испытания и вычисления, чтобы как можно точнее рассчитать износостойкость. Тормозные колодки на одной оси обязательно заменяйте одновременно. Перед тем, как поменять, проведите диагностику их состояния, не снимая барабана – в тормозном механизме имеется смотровое окно. Снимите заглушку и оцените толщину накладки.

Есть два вида тормозных колодок – барабанные и дисковые. Еще они отличаются по типоразмеру, например у Renault Logan три типоразмера, а еще они отличаются по форме и креплениям, поэтому, когда пойдете покупать новые, возьмите с собой изношенную колодку или сфоткайте на мобильный, чтобы не ошибиться при выборе. В новых моделях автомобилей барабанные тормозные колодки – могут только сзади. По этому, хотите вы того или нет в инструкцию заглянуть придется, чтобы знать какие тормозные колодки у вашего автомобиля. Для замены тормозных колодок некоторые производители как, например: Peugeot 308 выпускает специальный инструмент! Название – «Набор для разведения тормозных цилиндров», но в основном вам понадобиться стандартный слесарный набор.

Есть одна хитрость, которую вам не скажут ни продавцы машин, ни продавцы запчастей. С самого начала фирма производитель, планируя выпуск новых моделей автомобиля, выпускает к ней свой набор инструментов для замены задних тормозных колодок. С самого начала все делается так, чтобы автовладельцу было не выгодно самому ремонтировать свою машину. Общий принцип конструкции, конечно же соблюдается, но отличия в мелочах. Там головка звездочкой, а в новой модели кружочком или еще какая-нибудь ерунда, чтобы сбить вас с панталыку.

1 гайка крепления ступицы; 2 ступица колеса; 3 нижняя стяжная пружина колодок; 4 тормозная колодка; 5 направляющая пружина; 6 колесный цилиндр; 7 верхняя стяжная пружина; 8 разжимная планка; 9 палец рычага привода стояночного тормоза; 10 рычаг привода стояночного тормоза; 11 щит тормозного механизма.

Другая хитрость это разунификация. Для разных марок, например ( Renault Logan ) набор из четырех колодок разунифицирован, т.е. – колодки не взаимозаменяемые! Для правильной классификации существуют специальные каталоги, и когда вы приходите в магазин, продавец обязан проверить марку, модель, год выпуска и иногда бывает, важен объем двигателя.
