Кабель AUX для магнитолы и разъем Аукс в автомобиле: особенности, выбор, преимущества и недостатки

AUX что это

Существует масса аудио разъемов в современных музыкальных системах. Особенность aux кабель в том, что он практически универсален и прост в использовании. Название AUX пошло от английского Auxilary. Это следует трактовать как «вторичный» или «дополнительный». В странах СНГ аукс называют линейным выходом.

В современном обществе невозможно представить себя без mp3 плееров, смартфонов и других устройств с возможностью воспроизведения аудио, благодаря этому есть возможность прослушивания музыкальных композиций. Среди владельцев автотранспорта очень много тех, кто хочет слушать за рулем своей машины качественные, хорошие композиции.

Какой носитель актуален на сегодняшний день? Диски? Вряд ли. Зачастую под рукой находиться смартфон, который есть у каждого человека. На сегодня это многофункциональное устройство просто в использовании и может заменить любой mp3-плеер. Тогда возникает вопрос, каким образом подключить устройство к автомагнитоле. Тут на помощь и приходит аукс кабель, он дает возможность присоединить mp3-плеер или же смартфон к магнитоле. В таком случае аудиосистема используется как усилитель.

Основным и самым главным плюсом провода AUX есть, то что штекер подходит для разъема стандартных и привычных наушников, которые есть в любом телефоне, магнитоле, телевизоре или плеере.

Главным минусом шнура AUX можно назвать различие между наушниками и стереосистемой автомобиля. В наушниках нет механического привода и они сами по себе не очень большого размера, в то же время даже самая примитивная стереосистема с усилителем и встроенные либо отдельные динамики.

В процессе использования AUX, ваш смартфон выполняет все самые сложные функции и при этом должен передать сигнал на главное устройство что этот сигнал усиливает. Современный телефон, а именно их разъем для наушников не рассчитаны на усилители, в следствии чего могут появляться посторонние шумы во время проигрывания мелодий.

Что такое AUX-выход

Само название разъёма – это сокращение от Auxiliary port, что переводится как «дополнительное гнездо, порт». Им оснащают музыкальную аппаратуру с целью подключения дополнительных источников звука. Основное требование – подключаемые устройства должны работать с напряжением 0.5-1В: именно этот диапазон поддерживает большинство звуковоспроизводящей аппаратуры, оснащенной линейным входом. Сигнал, подаваемый на разъём, должен иметь такой же номинал.

Auxiliary port обычно напрямую подключается к усилителю звука, поэтому его основная сфера использования – усиление мощности аудиоустройств, имеющих относительно слабые динамики. В качестве примера можно назвать MP3-плееры, многие из которых вообще не имеют устройства звуковоспроизведения и работают исключительно с наушниками.

Современные мобильные гаджеты также не могут похвастаться качественным воспроизведением звука, поэтому цифровые медиафайлы лучше напрямую подключать к автомобильной стереосистеме.

Единственное «но» — все эти устройства (смартфоны, iPad, планшеты, плееры) не комплектуются ни аналогичными гнёздами (AUX-выход), ни кабелями, позволяющими осуществить такое соединение. Это означает, что для использования AUX на магнитоле нужно будет запастись специальными переходниками, благо их можно приобрести в любом магазине радиодеталей.

Чтобы автомагнитола распознала подключённое цифровое устройство, нужно использовать либо меню, либо стандартный переключатель. Настройка уровня звучания заключается в выставлении перед подключением дополнительного устройства уровня мощности сигнала в минимальное значение.

Чтобы подключить старую аналоговую аппаратуру (самый очевидный пример – кассетный магнитофон), никаких манипуляций производить вообще не нужно, достаточно иметь подходящий кабель.

Таким образом, отвечая на вопрос, что такое AUX-выход в автомобиле, можно утверждать, что это один из наиболее распространённых способов интеграции звукогенерирующих и звуковоспроизводящего устройства, в роли которого и выступает встроенная автомагнитола или мультимедийный центр.

С помощью этого разъёма можно прослушивать в отменном качестве как любимые сборники музыки, так и любые другие аудиофайлы (например, курсы изучения иностранного языка, лекции, аудиокниги).

Наличие в автомагнитоле «AUX»-входа уже давно является стандартом де-факто, которого стараются придерживаться и именитые компании, и нонейм-производители.

Мы уже отмечали, что для подключения дополнительного устройства к усилителю и динамикам штатной автомагнитолы через разъем линейного входа нужен переходник, представляющий собой кабель со стандартным 3.5-миллиметровым штекером Minijack с одной стороны, и парой разъёмов типа «тюльпан» — с другой.

Однако это не единственная возможность осуществить подключение: в продаже имеется Bluetooth-адаптер, посредством которого можно связать с автомобильной мультимедийной системой гаджеты, работающие по протоку блютуз.

Наконец, можно сделать переходник самостоятельно, но это вариант, подходящий для тех, кто хорошо знаком с паяльником. Для этого нужно найти два штекера и шнур (последний, как и штекер мини-джек, можно взять от неработающих наушников).

Каждый из штекеров имеет по три провода, провода красного и зелёного цвета идут к звуковым каналам (правому и левому), третий – это база. Припаиваем базу к металлическому основанию тюльпана, а провода, отвечающие за передачу аудиосигнала – к выводам разъёмов. Останется только заизолировать соединения и проверить работоспособность, предварительно прозвонив все контакты.

И хотя AUX-Bluetooth адаптер требует, чтобы присоединяемое устройство умело работать с этим беспроводным протоколом, он заведомо более предпочтителен, нежели проводная связь. Это небольшое устройство, сравнимое по размерам с обычной флешкой, вставляется в 3.5-миллиметровое гнездо AUX на автомобильной мультимедийной системе. Преимущества использования этого варианта:

  • отсутствие лишних проводов, позволяющее использовать гаджеты и на заднем сиденье, и даже вне автомобиля;
  • инициация дополнительных устройств осуществляется посредством нажатия одной клавиши: никаких настроек, адаптер всё берёт на себя;
  • ещё один большой плюс, для чего нужен AUX вход в машине, работающий по беспроводному протоколу – возможность одновременного подключения нескольких устройств (например, смартфона и навигатора);
  • адаптер уже оснащен неплохим кодеком, который в состоянии улучшить качество воспроизводимого звука;
  • управлять устройством можно как с помощью кнопок, так и голосом или посредством пульта ДУ.

Что такое AUX IN

Линейный вход способен принимать сигналы с амплитудой от 0,5 до 1,8 В. Сигнал аналогичной величины способны поддерживать звуковоспроизводящие девайсы по типу MP3 плеера, смартфона и пр. То есть, используя AUX, можно подсоединить к телевизору или любой другой аудиосистеме внешнее устройство и слушать музыку уже с него.

Название AUX произошло от английского слова Auxilary. Данную лексему можно перевести как «вторичный», «дополнительный». На аудиоприборах гнездо имеет маркировку AUX OUT. Кроме этого встречается наименование CD OUT. Что это такое? Это устаревшее название все того же AUX OUT.

Проблемы, могущие возникнуть при использовании AUX

Возможные неисправности относятся как к «магазинным» кабелям, переходникам, так и к самодельным:

  1. Автомобильный аудиокомплекс не «видит» гаджет. Попробуйте на ваше устройство закачать специальное приложение типа SoundAbout.
  2. Девайс не виден магнитоле через Bluetooth (телефон не может его отыскать). Чаще всего проблема кроется в настройках, конкретнее, в устаревшем протоколе. Возможно, не включен пункт «Доступен всем». Попробуйте просто снять минусовый провод с аккумулятора на полчаса — иногда помогает.
  3. Отсутствует контакт по USB. Причина – в порванном кабеле или испорченном гнезде. Если они в порядке, проверьте настройки гаджета — должна быть активирована функция «Передача данных».

В заключение стоит отметить положительные стороны возможности подключения к бортовой аудиосистеме через «АУКС». Это не только прослушивание любимых записей, но и подключение к интернету. Только не рекомендуется заниматься поиском музыки, информации во время движения: этим может заняться ваш пассажир или просто настройте свой телефон на воспроизведение ранее записанных любимых аудиофайлов.

Итак, прежде чем детально рассматривать AUX и USB, а также чем АУКС отличается от ЮСБ, важно понимать, что это два принципиально разных типа подключения.  В отличие от USB-подключения,  AUX является дополнительным (вспомогательным) выходом

Если просто, через USB передается «сырой» необработанный  поток цифровых данных, который затем обрабатывается и воспроизводится самим устройством (магнитолой или ГУ), тогда как АУКС просто передает уже обработанный на внешнем устройстве аналоговый звуковой сигнал.

При этом каждый из указанных разъемов имеет как плюсы, так и минусы. Зачастую, при подключении через USB качество звука будет лучше, чем через AUX. Причина- магнитола самостоятельно обрабатывает полученные данные,  также  обычно реализованы основные функции  управления  воспроизведением с головного устройства (пауза, перемотка, поиск файлов и т.д.).

Однако аукс можно проще  и быстрее использовать с разными устройствами. Если рассматривать преимущества и недостатки AUX – разъема, с одной стороны, это всего лишь 3.5 мм разъем, который обычно используется для подключения  наушников. Главным плюсом AUX-входа  на магнитоле является то, что при помощи 3.5 мм аукс кабеля (провод AUX) можно подключить практически любое устройство, имеющее 3.5 мм разъем.

Получается, любой  смартфон (не важно, iPhone или Android),  планшет или MP3 плеер с разъемом 3.5 можно подключить к магнитоле или ГУ через  aux in (аукс). Более того, если на мобильном устройстве другой разъем (например, модели iPhone 7 и выше  лишены 3.5 мм разъема), тогда АУКС все равно с легкостью подключается через адаптер (переходник AUX)

Что касается недостатков, в отличие от USB, AUX фактически заставляет работать автомобильную стереосистему в качестве обычных наушников. Другими словами, магнитола или ГУ не обрабатывает сигнал, то есть музыка воспроизводится на мобильном устройстве, после чего от разъема на наушники через шнур аукс  сигнал  доходит до магнитолы, затем просто проходит через усилитель магнитолы и выдается на колонках.

Это значит, что мобильное устройство выполняет всю работу,  постоянно работает и быстрее разряжается (без подключения к источнику питания в авто). Также качество  готового аудиосигнала  в большей степени зависит от возможностей  мобильного  устройства, а не от возможностей магнитолы.

Более того, во время прохождения аудиосигнала через усилитель к стерео системе, могут появляться лишние шумы. Еще водителю приходится  выполнять поиск файлов и управлять медиатекой также на мобильном устройстве, а не при помощи магнитолы, что не всегда удобно при езде на автомобиле.

Что предпринять, если магнитола не «видит» смартфон

Нередки случаи, когда любители совмещать езду на автомобиле с прослушиванием модной музыки сталкиваются с проблемой: не удаётся совершить соединения магнитолы и смартфона посредством Bluetooth, USB-порта или AUX-разъёма. Почему так происходит?

Почему не удаётся воспроизвести аудиофайлы

Если все попытки осуществить подключение телефона к магнитоле не увенчались успехом, то нужно произвести ряд проверок.

  1. Убедиться в исправности соединительного кабеля. Его проверку можно произвести, подсоединив телефон с помощью этого же кабеля к компьютеру. Если подключение проходит нормально, значит, надо искать причину в чём-то другом.

    Для проверки кабеля подключаем телефон с его помощью к компьютеру

  2. Проверить исправность разъёмов магнитолы. Здесь тестирование производится по той же схеме, что и в первом случае.
  3. Убедиться в поддержке данной моделью магнитолы программного обеспечения, установленного на смартфоне.
  4. Узнать о наличии вирусов на телефоне. В этом случае считывающее устройство магнитолы может просто «отказаться» переносить файлы, содержащие вирусы.

Что сделать, чтобы устройство смогло передать данные

Возможные методы решения проблемы выбираются, исходя из причин поломки:

  1. Начать можно с перезагрузки телефона — не исключена вероятность возникновения системного сбоя.

    Перезагружаем смартфон для решения возможной проблемы системного сбоя

  2. Вытащить соединительные кабели из гнёзд и вставить их вновь, слегка при этом покачав. Это поможет, если в местах соединения просто плохой контакт.
  3. Для проверки попробовать подключить к магнитоле другое устройство.
  4. «Прошить» телефон, чтобы он мог подключаться к автомагнитоле. Эти программки в большом количестве можно найти в интернете. После обновления программного обеспечения, возможно, проблемы исчезнут.
  5. При соединении по bluetooth, возможно, необходимо ввести пин-код на обоих устройствах. Чаще всего это четыре нуля или четыре единицы.
  6. Можно также попробовать произвести сброс до уровня заводских настроек и попробовать включить устройство снова.

① UGREEN AV119

Рейтинг: 4.9 Цена: от 130.03 руб. до393.36 руб. Перейти в магазин UGREEN AV119 – качественный стерео AUX-кабель, обеспечивающий передачу звука без всяких искажений. С его помощью можно подключать компьютер к колонке, смартфон к акустической системе автомобиля и тому подобное – обеспечивается полная совместимость со всеми устройствами, оснащенными выходом 3,5 мм.

Один штекер прямой, другой – Г-образный. Плоский кабель отличается одновременно эластичностью и прочностью – до 10000 сгибаний. Снижение потерь качества при передаче звука и вероятность появления шумов обеспечивает позолота коннекторов. Есть возможность выбора цвета кабеля, сам он плоский, так что запутываться не будет.

Достоинства:

  • позолоченные коннекторы;
  • один из штекеров – Г-образный;
  • плоский кабель;
  • высокая прочность;
  • возможность выбора длины – от 0,5 до 5 м;
  • длинные коннекторы позволяют подключаться к смартфону, не снимая чехла.

Купить на AliExpress.com

Конструкция порта aux и штекера соединительного кабеля

Что такое ABS в автомобиле и для чего нужен АБС Принцип работы антиблоктровочной системы

Через линейный вход aux (название порта стало сокращением от английского радиотехнического термина Auxilary, переводится как «вторичный») к автомобильной магнитоле можно подключить любые электронные музыкальные, коммуникационные устройства, оборудованные выходом под наушники. К ним относятся ноутбуки, мобильные телефоны, mp3 плееры, телефоны, айпады, смартфоны, планшеты.

После подключения вы сможете через автомобильные динамики прослушивать музыку, аудиокниги, голосовые записи диктофона, радиоканалы из Интернета, любую звуковую информацию. Слушать музыку, аудиокниги через автомобильные динамики удобнее, так как сигнал с мобильного гаджета, после прохождения через усилитель автомагнитолы, звучит гораздо громче.

Внешне штекер («джек»») входа aux выглядит как фигурный металлический стержень, вмонтированный в резиновое или пластмассовое основание.

Различают моно и стерео-входы, которые легко распознать по количеству круговых полосок (разделителей контактов). На металле джека для стерео-входа вы увидите две раздельных контакта, в остальном штекеры идентичны. Два контакта необходимы для передачи сигнала на левый и правый динамик или наушник, создающие стереофонический эффект.

В автомобильной аудиосистеме гнездо входа выглядит как круглое отверстие, обрамленное металлической окантовкой. Оно может находиться на теле автомагнитолы или в специальной нише для разъемов (обычно – рядом с прикуривателем).

В дорогих импортных авто гнездо входа aux может закрываться крышкой, предохраняющей контакты от попадания пыли и влаги.

Для магнитол без входа aux соединение с мобильными гаджетами можно изготовить и подключить самостоятельно.

Установка AUX входа

AUX in не является обязательным атрибутом приборной панели автомобилей всех марок и моделей. Равно как и встроенных в эти автомобили магнитол. AUX in – не сложное устройство. Установить его можно на любой СТО. А при наличии технических навыков самостоятельно. Для этого потребуются:

  • провод длиной 40-50 см. — 3 шт.
  • разъём AUX с гнездом.

Алгоритм установки:

  1. Один конец каждого из проводов припаивается к каналу стерео-выхода проигрывателя.
  2. Противоположные концы выводятся наружу.
  3. Гнездо AUX с тремя контактами крепится к проводам.
  4. На приборной панели или автомагнитола подготавливается место для разъёма.
  5. На подготовленное место устанавливается разъём AUX.

Как подключиться к AUX-входу

Для подключения к аукс нужен кабель для автомагнитолы. Один его конец заканчивается штекером соответствующим линейному входу, а второй должен подходить устройству, которое предназначено для соединения. При осуществлении контакта между aux in на магнитоле и девайсом, с которого будут передаваться данные включение аукс происходит автоматически Главное чтобы он подходил к разъёму подключаемого устройства. С помощью такого переходника осуществляется передача данных с внешнего носителя в аудиосистему. Иногда такой кабель является частью комплекта какого-либо устройства. При необходимости его можно приобрести как отдельный самостоятельный аксессуар.

Основные способы подключения звукопередающих устройств к аукс входу в автомобиле описаны ниже.

Стандартный кабель minijack 3.5 мм

Является наследием эволюции телефонного штекера, который применялся в качестве связного на первых телефонных станциях. Размер первого поколения равнялся 6,35 мм. С середины прошлого века до сегодняшних дней наиболее востребован различными видами аппаратуры размер 3,5 мм. Называется он minijack.

Конструкция миниджека создана в формате TRS. Если не вдаваться в подробную терминологию, расшифровку и перевод, то упрощённо это означает три контакта обеспечивающие передачу стереозвука высокого качества.

Сегодня, благодаря исторической стандартизации оборудования, миниджек применяется практически в любой звуковой аппаратуре. Порт AUX лишь один из распространённых вариантов его использования.

Переходник AUX USB

Представляет собой кабель, на одном конце которого штекер миниджек для подключения к AUXвыходу, а на другом разъём USB. Он служит для того, чтобы к аудиосистеме в качестве внешнего звукового носителя подключать устройства с USB-выходом. Например ноутбук. Это – возможность прослушивать аудио файлы хранящиеся на нем, в том случае если автомагнитола способна считывать mp3 формат. Наличие в памяти файлов с другим расширением может вызвать осложнения при декодировании и притормаживать процесс.

Различаться могут такие переходники только длиной шнура. Для комфортного применения его в машине, лучше приобретать модель с коротким кабелем, не более 12 см.

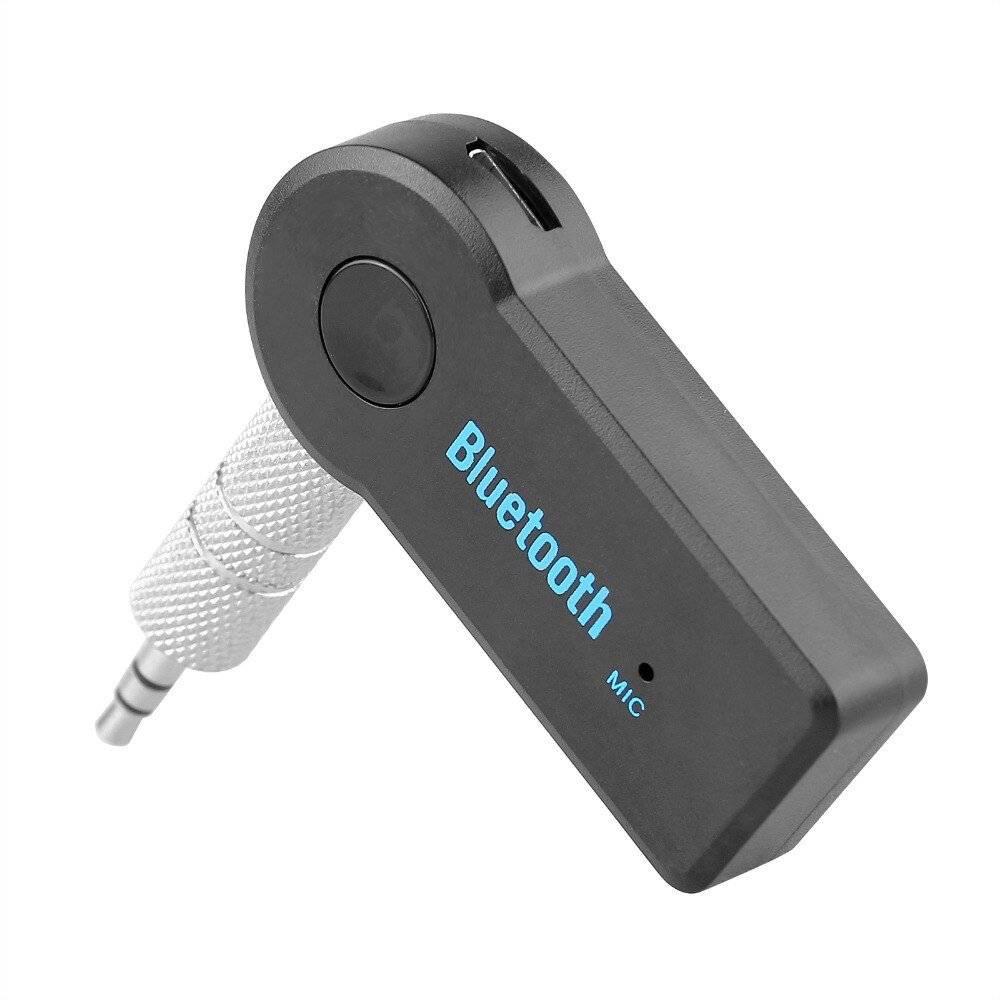

Bluetooth адаптер

Современный гаджет устанавливающий беспроводную связь между устройствами различных типов. Наиболее технологичные модели обеспечивают устойчивый обмен данными на расстоянии 50-60 метров с высокой скоростью в диапазоне от 3-х до 24-х Мбит/с в зависимости от модели.

Отличительные преимущества bluetooth адаптера:

  • невысокая стоимость;
  • лёгкость и безопасность использования;
  • эргономичность.

Широкий спектр назначений bluetooth переходника:

  • передача звука;
  • подсоединение проигрывателя к различным типам аудио воспроизводящих устройств;
  • организация беспроводной блютуз сети.

Перечень способностей этого многофункционального устройства не исчерпан перечисленными пунктами.

Важно, что если выходным штекером bluetooth переходника является миниджек, то гаджет можно подключить к аукс входу. Это позволит позволяет не только прослушивать аудио треки из памяти смартфона или интернета, но и вести телефонные переговоры в формате «свободные руки»

В этом случае голос собеседника будет выводиться на аудиосистему автомобиля.

Как подключить флешкарту к AUX

Главным условием подключением флешки к аукс является наличие питания и выхода аудиосигнала. Поэтому переходник «гнездо USB — миниджек» не подойдёт. Потребуется специальный адаптер, который иногда называют CD-ченджером. Это же устройство может читать SDs-карты мобильных телефонов. Поддерживает телефонную bluetooth гарнитуру.

Конструкция адаптера включает в себя корпус с несколькими разъёмами. К AUX он подключается через разъём миниджек. С другой стороны подключается флешка. В этом случае магнитола распознаёт её как CD-диск.

Для того чтобы воспроизведение треков с USB накопителя было возможным, нужно на магнитоле создать папку, в которую будут загружаться файлы.

Подведем итоги

Как видно, AUX  (аукс, аух) в автомобиле является простым и удобным решением. Если  возможности ГУ ограничены, USB отсутствует или вышел из строя,  тогда АУКС выход позволяет слушать музыку на магнитоле с плеера телефона или планшета через динамики авто.

Даже с учетом того, что USB-подключение способно обеспечить лучшее качество звука и управлять медиатекой  в этом случае проще, AUX IN можно использовать с любыми портативными аудиоустройствами, реализовать  проводное подключение  можно быстро и дешево. По этой причине вместо замены штатной магнитолы или покупки более современного устройства вполне можно слушать музыку в машине через AUX.

Грамотный подход позволяет расположить провода так, чтобы они не мешали водителю, а также организовать подключение используемого мобильного устройство к зарядке, что дает возможность прослушивать музыку почти так же удобно, как и через USB подключение.

Хочу показать на примере своей старой магнитолы, как вывести AUX, чтобы можно было подключить Ваш телефон или плеер, ну или любое другое аудио устройство.

Давайте заглянем в блок схему магнитолы, которую можно найти в Serviсe manual. В которой узнаем, что именно нам нужно. Так как переделка наша будет основываться на подмене выхода AM/FM тюнера на наш сигнал, то соответственно нужно найти нужные нам элементы. В данном случае сам тюнер TU1. И Микросхему управления сигналами (ее можно назвать предусилителем) TU.L и TU.R это Тюнер.Левый_канал и Тюнер.Правый_канал, далее уже микросхема предусилителя переработает этот сигнал, разделит его еще и на задний и передний каналы, и в зависимости от настроек добавит басов, и подкорректирует остальные частоты

Но нам это уже не важно, главное на входе микросхемы предусилителя, заменить выходной сигнал из Тюнера, на свой, допустим уже с телефона

После блок схемы, нужно взглянуть на принципиальную электрическую схему, и найти те самые TU.L TU.R (Тут они обозначены как, L-CH и R-CH, L- Левый, и R-Правый CH-Channel- Канал)

Так же обратите внимание на конденсаторы, что я обвел синим. Эти конденсаторы, не дают проходит постоянной составляющей напряжения, то есть если их убрать, то вместо звука вы получите хлопок, и колонка постоянно будет стоять на месте, втянутая либо вытянутая в зависимости от полярности подключения.В . Вот и сама микросхема предусилителя уже на плате

Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Вот и сама микросхема предусилителя уже на плате. Я указал где 1 и 2 ноги, которые судя по схеме нам и нужны.В

Конденсаторы, которые фильтруют постоянную составляющую сигнала я убрал, но это временно, лишь для того, чтобы через них не проходил сигнал от тюнера. Однако при подключении нашего аудио устройства к магнитоле, их следует впаять обратно, + стороной к контактам микросхемы предусилителя.

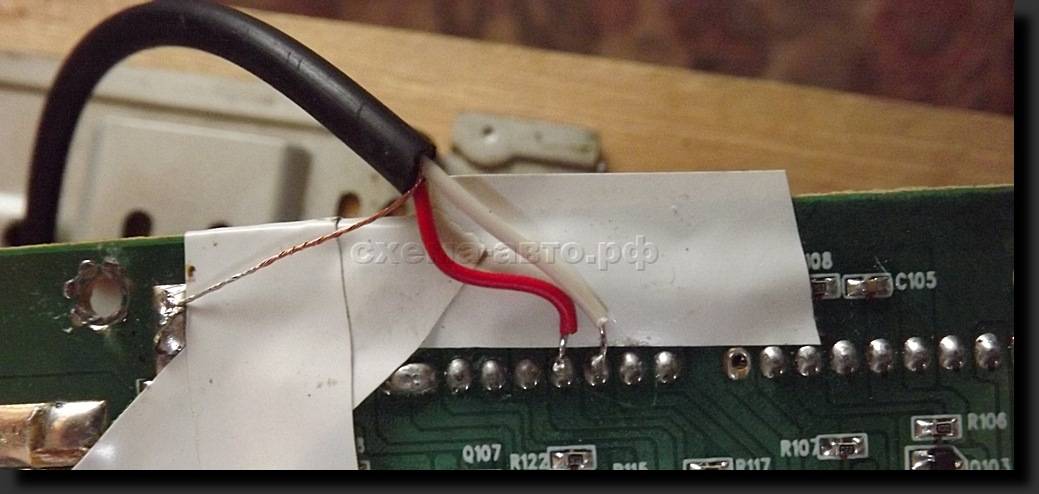

В данны момент, для проверки я подпаял конденсатор с другой стороны платы, к нужной ноге микросхемы (1 или 2), к другому входу конденсатора, нужно подключить + источника звука, — же источника, можно подключить либо к 15 ноге микросхемы, так как она подключена к земле, либо к любому месту на корпусе магнитолы, так как это есть земля. То есть только + проходит через все микросхемы усилители и т.п. а — он как бы общий, что от аккумулятора, что от телефона )))

Ну и на последок схема предусилителя, в которой я выделил желтым 1 и 2 ноги, так как это входа Левого и Правого канала звука, и 18 -21 ноги, так как это выходы на усилитель, как видно их уже 4, а не два, то есть микросхема поделила каналы еще и на передний и задний. 15 ногу, я забыл выделить, но она тоже учавствует, и это земля. Так же в эту микросхему приходят и другие источники звука, в моем случае это CD, и встроенный AUX.В

В общем, что мы получили в итоге? При включении радио, на магнитоле, вместо него будет играть музыка с вашего телефона, или плеера, то есть по факту мы вывели AUX, вместо радио, но при этом и функцию радио можно сохранить, если поставить переключатель, и одним щелчком, можно будет подменять входа, либо на тюнер, либо на плеер/телефон. Как видите, все достаточно просто. Особенно, когда есть схема магнитолы )) Но даже без нее, просто вводя опознавательные знаки микросхем в гугл, и читая их даташиты, можно понять, что и куда подключатьP.S Сегодня вечером, на своем канале на YouTube сниму видио, с переделкой данной магнитолы, возможно кому-то не понятно из текста, но на видео станет яснее.В https://www.youtube.com/channel/UCqBQctYsXrT2sUYzfwCZ2YQВ

Всем удачи! И спасибо за чтение моих статейВ
