Цифровой индикатор температуры двигателя: зачем нужен дополнительный датчик

Индикатор температуры двигателя: особенности

Начнем с распространенной ситуации. Допустим, в автомобиле имеется штатный стрелочный указатель температуры, однако на таких приборах шкала зачастую может не иметь калибровок, а стрелка рабочей температуры двигателя в среднем положении отображает реальную картину только условно.

При этом в процессе эксплуатации водитель замечает, что если середина на шкале является нормой, то в различных ситуациях стрелка может заметно подниматься и выше (например, в пробках). Казалось бы, происходит перегрев мотора.

Естественно, движение на автомобиле сразу прекращается, владелец спешит заглушить двигатель и открыть капот. Однако при осмотре агрегата следов утечки ОЖ нет. Далее производится повторный запуск и выясняется, что вентилятор радиатора даже не включается, хотя устройство работоспособно.

При ощупывании верхний патрубок радиатора имеет приемлемую температуру, нигде не «давит» антифриз, нижний патрубок может быть и вовсе холодным и т.д. Дальнейшая проверка уровня ОЖ и состояния самого тосола/антифриза также показывает, что жидкость системы охлаждения в норме, нормально работает внутрисалонный отопитель (печка), в системе нет воздушных пробок, помпа также исправна.

Еще бывает так, что если дать двигателю полностью остыть, затем завести мотор и прогревать силовой агрегат до рабочих температур, этот процесс может занять много времени (судя по указателю на панели приборов). При этом можно заметить, что хотя стрелка только немного поднялась, а вентилятор радиатора уже срабатывает, нижний патрубок радиатора теплый и т.д.

Если учесть, что с вентилятором и системой охлаждения все в порядке, тогда описанные выше признаки указывают на большую погрешность или проблемы именно с указателем температуры двигателя. Вполне очевидно, что в подобной ситуации становится сложно понять, когда мотор выходит на рабочие температуры, перегревается ли ДВС, сколько необходимо прогревать двигатель перед поездкой и т.д.

На начальном этапе многие водители начинают искать причину. Некоторые сразу:

Сейчас читают

Набор для ремонта бескамерных шин как «врачевать» проколы?

Зимний запуск дизельного двигателя: как правильно заводить…

промывают систему охлаждения
меняют ОЖ и термостат
проверяются штатные температурные датчики на двигателе и в приборной панели;
прозванивается проводка и т.д.

В одних случаях проблему удается решить, тогда как в других добиться корректной работы штатного указателя температуры все равно не удается. Дело в том, что нередко виновником являются управляющие электронные модули, дающие определенный сбой.

Менять такие модули дорого и нецелесообразно. В этой ситуации качественным решением является цифровой индикатор температуры двигателя. Такой электронный датчик имеет вполне приемлемую стоимость (в среднем, от 15 до 55 у.е.), относительно легко подключается и устанавливается. Диапазон измеряемых температур также весьма широк (в среднем, от -65 до +240).

Отметим, что на разных типах ДВС особенности монтажа могут несколько отличаться.

Запитывается устройство обычно от замка зажигания.
Цифровая панель устанавливается в удобном месте в салоне автомобиля.
Что касается самого датчика, для точных показаний его необходимо погружать в охлаждающую жидкость.

Другими словами, устройство нужно вкрутить в блок или врезать в патрубок. Чтобы это сделать, одни водители заменяют штатный датчик температуры, попросту вкручивая вместо него новый. Однако на автомобилях с ЭБУ по ряду причин так делать нельзя.

Дело в том, что контроллер получает показания о температуре ОЖ. В этом случае нужно отдельно реализовывать монтаж датчика цифрового индикатора, так как убирать стандартный температурный датчик из системы настоятельно не рекомендуется.

https://youtube.com/watch?v=7T02GxgEjO8

Самостоятельная диагностика неисправностей ДТОЖ

При первых подозрениях на неполадки, необходимо проверить датчик.

Конечно, никто не отменяет ваших визитов в специализированные сервисные центры. Там вам проведут качественное тестирование профессиональным сканером, точно определят факт и причины поломки. Правильно устранят их. Да еще, сами найдут для вашего автомобиля подходящую модель прибора и профессионально заменят его, с соблюдением всех рекомендаций производителя. Лепота!

Однако, в целях экономии, нужно научиться проверять исправность датчика ОЖ самостоятельно. Тем более, большую часть проблем каждый водитель в состоянии решить сам.

Тестирование термометром. Приготовим чайник (любую металлическую емкость), электронный термометр, ручку и бумагу (будете записывать показания и рассчитывать коэффициент), мультиметр.

Демонтируйте датчик, слив антифриз до отметки, когда прибор больше не погружен в него. Подключаем к нему мультиметр, для измерения сопротивления. Пока вода холодная, сделайте первый замер и запишите показания на бумаге. Включите конфорку под чайником, нагрейте воду. Снимите показания мультиметра при температурах: 25, 30, 35, 40, 45. Результаты нужно сравнить с эталонными величинами, записанными в технической карте автомобиля. Когда под рукой нет карты, необходимо вычислить коэффициент, разделив каждый показатель сопротивления на соответствующее значение температуры. В случае, когда датчик работает исправно, вы каждый раз получите одно и то же число. Если полученные коэффициенты сильно отличаются друг от друга – датчик сломался.

Без термометра. Если под рукой не оказался термометр — тоже не беда. Замер производите при холодной воде и когда она окончательно закипит. Тогда его температура будет 100 градусов, значение сопротивления должно лежать в диапазоне 190 – 210 ОМ.

Подключение к сигнализации

Обычно в руководстве на автомобильную сигнализацию приводятся указания о подключении всех датчиков, в том числе и температурного. К примеру, в системах TOMAHAWK и STARLINE один провод подключается к оранжево-серому проводу блока управления. В ALLIGATOR — к черно-зеленому. Другой конец всегда крепится к массе. Практически это равносильно подключению параллельно капотному датчику, что на практике чаще всего и делают.

От правильно выбранного места расположения дополнительного температурного датчика зависит корректная работа сигнализации с автозапуском. Изготовленный своими руками терморезистор обойдется в разы дешевле покупного изделия, а создатель почувствует гордость за результаты своего труда.

Очередные выходные были проведены с пользой: установлен датчик внешней температуры воздуха. Прочитав о возможности доукомплектовать машину датчиком температуры пошел смотреть версию приборной панели на машине. Для этого при выключенном зажигании нажимаем кнопку переключения пробега и поворачиваем ключ на 1 положение. Как только стрелки начали ходить и загорелись все индикаторы(режим тестирования приборной панели) отпускаем и еще раз нажимаем ту же кнопку переключения пробега. Видим версию ПО приборной панели! 090

именно то что нужно!

Далее был закуплен датчик температуры в комплекте с разъемом: в магазине назывался так «ВАЗ-2115 Датчик температуры воздуха за бортом» стоил 200 руб. В строительном магазине прикупил немного гофры пластиковой, провода же использовал комплектные от динамиков, которые устанавливал в задние двери. Для установки потребуется снять аккумулятор так как прокладывать проводку придется под ним. Распаял разъем датчика и заправил провода в гофру.

Устанавливал не снимая бампера, руки спокойно пролезают в нижние прорези можно устанавливать сам датчик и уложить гофру с проводом.

В салон лучше всего заводить провода через резиновую заглушку гидрокорректора наклона фар.

Переходим в салон затягиваем провода. Разбираем приборную панель чтоб добраться до разъема: 1) сначала отстегиваем крышку предохранительного блока( держится на защелках, не забываем отключить разъем кнопку открытия багажника) 2) далее отстегиваем накладку на приборный щиток( держится на трех саморезах, один слева и два вверху, правый край тоже на защелке ) 3) откручиваем четыре шурупа крепящие приборную панель Прежде чем вынимать разъем отстегиваем качельку-замок (черную) на нем, далее он сам легко выпадет из ответного разъема. Чтобы разобрать сам разъем и добраться до контакты необходимо раскусить стяжку-хомут и сдвинуть вниз черную накладку-фиксатор.

Всё, переходим к подключению: корпус брал с одного из болтов под приборной панелью, второй провод был заранее припаян к заранее подготовленному «шпиньку» от разъема питания FDD (снимается с любого компьютерного блока питания, даже очень старого). Вставляем в разъем между розовым и бело-черным контакт под номером 25. Перед установкой мультиметром прозвонил сопротивление датчика: при температуре +11 показывал 5.7 кОМ. Полярность подключения не имеет значения. собираем в обратной последовательности приборную панель, поворачиваем ключ зажигания на 1 деление. кнопкой на правом переключателе перелистываем показания БК, и видим появившийся пункт с температурой!

Потрачено времени 2 часа и 200 руб денег :), выполнил еще одну маленькую и несложную доработку своими силами.

PS: Спасибо всем подписавшимся вас уже 200! Хочется верить что все эти публикации не зря и они помогают нам в обмене опытом по доработке наших грант!

Зачем это нужно

Периодическая проверка температуры двигателя используется для определения времени дистанционного пуска мотора. В процессе работы силового агрегата владелец автомобиля осуществляет контроль над температурными параметрами рубашки охлаждения. При поломке помпы или вентилятора силовая установка начинает перегреваться, пользователь вовремя зарегистрирует повышение температурного фона и дистанционно заглушит мотор.

На части автомобилей при пуске силового агрегата включается кондиционер, что позволяет снижать температуру воздуха внутри машины в летнее время. Владелец контролирует по датчику степень охлаждения салона, по собственному усмотрению запуская или останавливая мотор.

Проверка датчика температуры охлаждающей жидкости

Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.

Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.

Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.

Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.

Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:

вышедший из строя вентилятор охлаждения или термостат;
обрыв проводки;
потерю напряжения или короткое замыкание и многие другие.

Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).

Главная →

Обслуживание и Ремонт → Ремонт → Диагностика →

Почему может гореть лампочка температуры охлаждающей жидкости: мнения автовладельцев

1. Причины могут быть разными.

«Когда контрольная лампа температуры начинает мигать в процессе движения автомобиля, необходимо посмотреть, на каком уровне находится охлаждающая жидкость. Не исключено, что уровень недостаточно высок или охлаждающая жидкость достигла слишком высоких температурных показателей. Бывает, что уровень остается в нормальных значениях и тогда, возможно, имеет смысл проверить работу предохранителя вентилятора. Если же и там все в порядке, значит, лучше отправиться в ближайшую мастерскую, стараясь придерживаться небольшого скоростного режима».

2. Результат налицо.

«Сильно беспокоило то, что лампочка температуры ОЖ постоянно горит. При этом в автомобиле отсутствует уровень датчика. Последовав советам, размещенным на форумах, я снял приборную панель и пропаял разъем и все то, что вызывало сомнение. В результате лампочка температуры перестала мигать».

3. Сил потратил немерено.

«Поделюсь с вами одной историей… Наблюдал хаотичное мигание лампочки охлаждающей жидкости. Она, бывало, горела и на холостом ходу, и в движении, и на скорости, и без. Временами переставала мигать.

В итоге были предприняты следующие действия:

Произведена проверка и замена предохранителей.
Проверено натяжение ремня.
Проверен уровень ОЖ.
Из-за низкого уровня антифриза была сделана промывка-продувка с заменой ОЖ.
Заменен щиток приборов
Проверена утечка из печки.
Проверен термостат.

Много сил и времени было потрачено на выяснение причины, а в результате все оказалось проще некуда – причиной загорания лампочки оказался проводок…».

4. Просто затянул гайку.

«Не так давно заметил, что горит, мигает лампочка температуры ОЖ. Временами не работал датчик температуры. Оказалось, что ослабла гайка крепления массы, которая находится внизу на двигателе. Когда мотор был включен, один конец массы соприкасался с двигателем принудительного прогона жидкости, а второй вообще цеплялся непонятно за что. После того как гайку затянул, лампочка стала работать как надо».

5. Пришлось снимать радиатор.

«Все время мигала эта надоедливая лампочка. Я поменял и помпу, и термостат, и датчики, но никакого результата не было. В итоге решился и снял радиатор, на это у меня ушло примерно 5 часов. Сразу стало ясно, в чем дело. Пространство между радиатором с охлаждающей жидкостью и кондиционером было заполнено «мусором».

На мойке под напором воды все смыл. После чего мотор стал исправно работать без перегревов, а кондиционер прекрасно морозить. Кулер не реагирует, а если и включается, то продолжительность его работы 10–15 секунд в первом положении. Причем раньше мог включиться на 2-3 минуты при втором положении, когда за окном +10 °С.

Вывод такой – имеет смысл регулярно чистить пространство под радиатором, особенно в периоды, когда на улице много пуха».

6. Не решение проблемы, но все же…

«Начала мигать лампочка охлаждающей жидкости, но через какое-то время перестала. Спустя неделю все повторилось. Я обычно после того, как включается зажигание, жду некоторое время, пока не перестанет мигать датчик температуры, и только потом завожу двигатель. По-моему, зачастую это помогает решению проблемы. Не раз случалось так, что датчик начинал мигать, когда еду по городу. Тогда просто глушу мотор на светофоре или в пробке и завожусь заново после мигания. Безусловно, это не устраняет неисправность полностью, но когда нет времени для обращения в сервис, можно делать и так, чтобы лампочка не раздражала своим миганием».

Преобразователь для указателя температуры ОЖ

Не так давно принесли вот такой указатель температуры охлаждающей жидкости:

… с просьбой подобрать подходящий датчик температуры к нему, поскольку штатный не работал должным образом, всегда показывая температуру более 140°С.

Указатель — реплика на Defi, довольно качественная. Стоит около 1500 рублей, оригинальный Defi от 5000 до 7000. Но речь не об этом.

Достаем индикатор, подаем 12-14 вольт и после приветственного двойного пробега стрелки по шкале, видим это:

В отсутствие датчика температуры, как и при превышении установленного порога, красный светодиод мигает синим. К указателю были приложены два цифровых датчика температуры DS18C20. Припаиваем один, и не видим разницы. Меняем на второй — то же самое. Тогда встанем осциллографом на вход указателя. Никакого «движения» на шине нет, значит, либо прибор неисправен, либо нужен аналоговый датчик, и скорее всего это должен быть NTC-терморезистор.

Теперь цепляем между входом и землей переменный резистор на мегаом и начинаем постепенно выводить сопротивление. Ближе к концу стрелка указателя сдвинулась с отметки 40°С, значит, наше предположение верно. Путем подбора резистора выясняем, что должен подойти терморезистор на 47 кОм при комнатной температуре. Но сначала разберемся с входом указателя.

Напряжение на входе подтянуто к 5.12 вольтам, и по мере его понижения указатель повышает свои показания. Цепляем переменник на 47 кОм, вольтметр и составляем табличку:

40°С — 4,30 В 50°С — 4,00 В 60°С — 3,65 В 70°С — 3,20 В 80°С — 2,80 В 90°С — 2,50 В 100°С — 2,10 В 110°С — 1,80 В 120°С — 1,50 В 130°С — 1,20 В 140°С — 0,80 В

Отлично, в магазе как раз есть терморезистор Epcos B57621-47k в корпусе 1206. Идем, покупаем, ставим и обламываемся — эта скотина нелинейна и врет как депутат на выборах =)) Придется корячить что-то другое.

Из линейного под руками оказался только термостабилитрон LM335, выдающий по 10мВ на градус Кельвина, т.е. начиная от абсолютного нуля. Но что делать с этим мы уже знаем благодаря статье Ди Хальта. Нас интересует диапазон 40-140 градусов, поэтому для получения адекватных показаний нужно из показаний термодатчика вычесть 3 вольта, умножить на три, а получившийся диапазон 0-5 вольт проинвертировать относительно его середины. Составим схему:

Графики напряжений выглядят так:

Фото урезано справа, там должно быть продолжение. Зеленый — выход термодатчика, желтый — вход инвертора, голубой — его выход.

На выходе 3.05 вольт, значит, в комнате около 32 градусов — на правду весьма похоже, ибо две батареи в комнате жарят неистово.

Указатель же рапортует о 43 градусах:

Подсовываем паяльник под термодатчик:

3.65 вольт, т.е. около 92 градусов. Датчик столько и показывает, после небольшой подстройки:

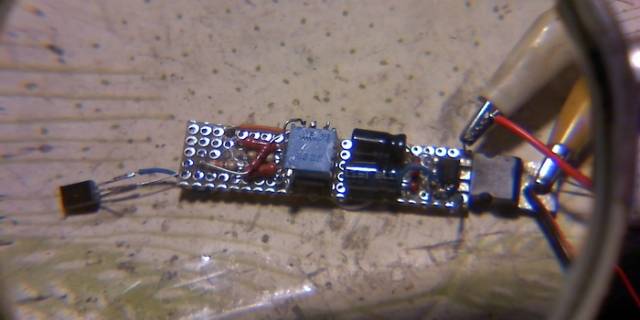

Обматываем получившийся девайс изолентой и подсоединяем к автомобилю:

Прячем этот калхоз в коробочку, коробочку прячем под обшивку (на всякий случай пишем на коробочке ее предназначение), провода причесываем и фиксируем стяжками:

Теперь вытаскиваем штатный термодатчик (им оказался 2 кОм-ный терморезистор, который, естественно, просаживал вход указателя в ноль), запихиваем свой, предварительно обмотав его ФУМ-лентой, и заливаем герметиком:

После высыхания последнего, вкручиваем датчик в положенное ему место:

Теперь запускаем и прогреваем двигатель — 82 градуса. Все получилось! =))

Схема не разу не идеальна, не достает по 0.6 вольта до краев диапазона, равенство напряжений не в точке 2.5 вольта, а 3 с копейками, но, тем не менее, все работает приемлемо.

аналоговое,
ОУ,
схемотехника

+6
09 февраля 2012, 18:47
Melted_Metal

Комментарии ( 64 )

Кул. Добротный пример аналоговой схемотехники. +1.

А почему Вы не сделали преобразователь для родного 2КОм датчика?

Еще можно было извратиться с преобразователем DS18XXX/1-Wire -> напряжение.

_YS_
09 февраля 2012, 19:20
↓

О том, что из себя представляет штатный датчик, я узнал только тогда, когда извлек его из латунной гильзы.

А МК я для такого преобразования еще не осилил.

Melted_Metal
09 февраля 2012, 19:22
↑
↓

На самом деле преобразователь на МК для этой задачи есть извращенный эстетизм. Это я так, для полноты картины.

А так, в принципе, взять либу для 1-Wire, опрашивать датчик, а на выход поставить полевик, на затвор которого подавать фильтрованный ШИМ для изменения сопротивления.

Но, повторюсь, решение на аналоге тут более уместно.

_YS_
09 февраля 2012, 19:26
↑
↓

Я бы оставил ШИМ нефильтрованым, пусть указатель сам разбирается, там же полюбому АЦП, МК и шаговик.

Указатель, кстати, предназначен для работы с контроллером, который собирает показания с датчиков и раздает их в преобразованном виде индикаторам.

Проводные и беспроводные датчики

Прежде всего следует определиться с интерфейсом подключения датчика к контрольной панели — прибору, являющемуся головным устройством в системах сигнализации, который отслеживает состояние датчиков, обеспечивает постановку и снятие объекта с охраны, выполняет задачи автоматизации и другие. Описанию контрольных панелей будет посвящена отдельная статья.

Проводные датчики

подключаются к охранной панели с помощью двух или четырех проводов. В случае подключения по двум проводам контрольная панель должна иметь функцию питания датчиков по шлейфу. Более универсальными являются четырехпроводные датчики с отдельными контактами для питания.Беспроводные (радиоканальные) датчики питаются от встроенной батареи, заряда которой, как правило, хватает на несколько месяцев. При низком заряде батареи датчик начинает подавать сигналы, напоминая о необходимости ее замены. Если проводные датчики универсальны и могут работать практически с любой контрольной панелью, радиоканальный датчик должен быть совместим с конкретной панелью; чаще всего датчики и панель должны быть одного бренда.

Как температурный датчик в машине сообщает температуру воздуха на приборную панель?

Итак, датчик в передней части машины определяет температуру воздуха, но как он передает данные на приборную панель? Дело в том, что датчик температуры наружного воздуха является функциональным автокомпонентом, который работает с устройством под названием «Термистор», фиксирующим изменение температуры воздуха на улице.

Этот элемент использует свойство полупроводника, заключающееся в том, что его электрическое сопротивление изменяется с небольшим изменением температуры. Например, это устройство используется для работы автоматического климат-контроля, который в зависимости от температуры наружного воздуха регулирует выставленную в салоне температуру.

Термисторы, используемые в автомобилях, называются термисторами с отрицательным температурным коэффициентом. Когда температура повышается, значение сопротивления уменьшается, а изменение температуры и значения сопротивления практически равны, поэтому оно используется для датчика температуры.

Кроме того, термистор PTC (положительный температурный коэффициент) используется в качестве датчика для обнаружения повышения температуры, поскольку значение сопротивления быстро увеличивается при достижении определенной температуры. Устройство отображения в автомобиле измеряет ток, протекающий от термистора PTC, предусмотренного в датчике наружной температуры, и отображает его как наружную температуру.

Какие признаки могут указать на неисправность ДТОЖ?

Если отказ произошел, охлаждающий вентилятор при повышении температуры ОЖ не включается, что приведет к перегреву двигателя.

Важно! Если температура ОЖ перешла за допустимую черту, следует прекратить движение, и проверить, как функционирует датчик. Случается и наоборот, когда автомобильный вентилятор работает без выключения, независимо от температуры жидкости

Это также может быть связано с отказом данного датчика. Если на автомобиле установлен бортовой компьютер, то он обычно выдает сообщение об отказе температурного датчика.Следует понимать конструктивные особенности ДТОЖ. Этот маленький датчик выполнен вполне надежно, поэтому, в большинстве случаев, его отказы сопряжены с плохим контактом подходящих к нему проводов или с их повреждением. Также причиной отказа могут оказаться окислившиеся клеммы датчика

Случается и наоборот, когда автомобильный вентилятор работает без выключения, независимо от температуры жидкости. Это также может быть связано с отказом данного датчика. Если на автомобиле установлен бортовой компьютер, то он обычно выдает сообщение об отказе температурного датчика.Следует понимать конструктивные особенности ДТОЖ. Этот маленький датчик выполнен вполне надежно, поэтому, в большинстве случаев, его отказы сопряжены с плохим контактом подходящих к нему проводов или с их повреждением. Также причиной отказа могут оказаться окислившиеся клеммы датчика.

Загорелся показатель температуры

Если светится этот индикатор при выключении зажигания, то нет поводов для беспокойства. Но проследите за тем, чтобы эта лампочка обязательно погасла спустя несколько секунд от начала работы мотора. Она все еще подает сигналы? Это значит, что степень раствора в системе охлаждения критически низкая, или система вовсе вышла из строя. Бывает и такое: показатель загорается во время поездок, это говорит о возможном недостатке антифриза, в другом случае технологии охлаждения не по силам работать с высокими температурами.

Кстати, в каждом автомобиле своя цветовая гамма индикации. Синий цвет показывает низкий уровень температуры двигателя, а красный — наоборот, высокий. Прочитать все подобные детали можно, посмотрев в инструктаж по эксплуатации вашей машины.

Ремонт при ошибке p0118

При выявлении в памяти электронного блока управления OBD p0118 необходимо выполнить следующие действия:

Включить зажигание в автомобиле, однако двигатель не запускать.
Подключить к разъему электронного блока управления диагностический прибор для сканирования ошибок и получения информации о внутренний параметрах автомобиля. В зависимости от установленного на нем программного обеспечения нужно выбрать меню «Температура охлаждающей жидкости».
Если температура охлаждающей жидкости по показаниям прибора составляет менее +135°С, то в случае, если в памяти ЭБУ нет других ошибок, необходимо проверить цепь заземления датчика (схему электропроводки нужно смотреть в мануале) на наличие неисправностей в проводке либо каких-либо соединений. Заодно имеет смысл проверить контакты непосредственно датчика температуры.
Отсоединить колодку (фишку) с проводами от датчика температуры антифриза. В случае, если прибор указывает, что температура охлаждающей жидкости выше, чем -42°С, то это означает, что сигнальный провод датчика замкнут на «массу, либо неисправен блок управления двигателем.
Если при аналогичных условиях диагностический прибор показывает, что температура охлаждающей жидкости ниже -42°С, то в этом случае, скорее всего, неисправен датчик температуры, и соответственно, он подлежит замене. Однако перед заменой его нужно дополнительно проверить.

Куда смотреть при возникшей ошибки р0118

Имеет смысл проверить состояние самого датчика и его проводки по следующему алгоритму:

Обрыв проводов датчика на фишке

Отключить разъем датчика и проверить его состояние. Зачастую от высокой температуры и просто от времени пластмассовый крепеж на датчике пересыхает и начинает рассыпаться. Это может привести к плохому контакту.
На многих датчиках температуры охлаждающей жидкости (в частности, на тех, которые устанавливают на современные автомобили ВАЗ) на корпусе разъема с внешней стороны имеется фиксатор («ушко»). Он может попросту отломиться, и соответственно, фишка на контакте датчика не будет зафиксирована, что приведет к потере электрического контакта. И даже если фишка будет на месте, то через образовавшиеся щели внутрь контакта может попадать влага и грязь, тем самым ухудшая контакт.
Проверить, приходит ли на датчик температуры питание от электронного управления, равное 5 Вольт. Сделать это можно с помощью мультиметра. Для этого нужно включить зажигание (двигатель можно не запускать).
Проверить наличие ржавчины и мусора на контактах в разъеме и на датчике. При их наличии обязательно нужно почистить контакты (лучше с использованием очистителя).
Демонтировать датчик температуры охлаждающей жидкости с его посадочного места и визуально осмотреть (повреждения недопустимы). Если он грязный, его необходимо почистить. Далее его нужно проверить при помощи мультиметра одним из трех методов.
«Прозвонить» при помощи мультиметра провода, идущие от датчика температуры антифриза до ЭБУ. Очень часто причиной возникновения ошибки р0118 является именно обрыв одного или обоих проводов датчика. Если обнаружен обрыв — провод необходимо заменить. Что касается пинов на блоке управления, то у каждой машины своя электронная схема, номера контактов необходимо уточнять в мануале.
Измерить сопротивление изоляции между двумя провода датчика температуры охлаждающей жидкости. Если оно близко к нулю, то имеет место короткое замыкание. В этом случае можно попробовать найти место повреждения изоляции и для ремонта воспользоваться термостойкой изоляционной лентой либо термоусадкой. Однако поврежденные провода все же лучше заменить на новые.
Измерить сопротивление между каждым проводом и «массой». Если соответствующее значение будет близко к нулю, то имеет место короткое замыкание на корпус. Тут действия аналогичные предыдущему пункту. Поврежденный провод желательно заменить на новый.

Если не проверять проводку, а просто заменить датчик, надеясь что вся проблема именно в нем, то часто ожидания не оправдаются, и вы потратите зря деньги, ведь зачастую проблема кроется именно в повреждении проводов либо разъема!

По окончании ремонтных работ не забывайте удалить информацию об ошибке из памяти ЭБУ иначе она будет висеть до прохождения полного цикла ее фиксации.

Заключение

Ошибка OBD p0118 не является критической, и при ее появлении автомобилем можно пользоваться. Однако необходимо учитывать, что при этом двигатель будет работать в аварийном режиме. В частности, возрастет нагрузка на систему очистки выхлопа, систему EGR, будут наблюдаться проблемы с запуском холодного двигателя, машина потеряет мощность и немного возрастет потребление топлива. Поэтому с диагностикой и ремонтом лучше не затягивать.

Подведем итоги

Теперь несколько слов о практической эксплуатации. Если датчик установлен правильно, тогда погрешность его показаний будет минимальной (не более 1 градуса по Цельсию). Наличие данного устройства в автомобиле позволяет постоянно следить за температурой двигателя и ОЖ.

При этом стоит отметить, что по индикатору можно также проверять работу термостата и заявленную температуру термостатирования. Если просто, например, термостат должен открываться при температуре 85 градусов.

Напоследок отметим, что наиболее ответственным моментом при установке можно считать монтаж самого датчика на двигателе. Устройство обязательно должно быть герметичным. Также повышенные требования выдвигаются и к надежности его крепления

Важно избежать даже малейших утечек антифриза из системы охлаждения, которые могут происходить именно в месте установки цифрового датчика температуры мотора
