Чистка форсунок своими руками

Промывка без демонтажа

Конечно, можно промыть инжектор своими руками, просто добавив в бак с топливом моющую присадку, но описанный ниже способ более эффективен.

Чтобы промыть форсунки своими руками не снимая их с двигателя, нужно сделать приспособление для подачи к ним промывочной жидкости под давлением. Для этого понадобится:

  1. Топливный фильтр.
  2. Два хомута.
  3. 1,5 м шланга. Это должен быть шланг подачи топлива для автомобиля. Тогда он подойдет по внутреннему диаметру и не будет разрушаться промывочной жидкостью.
  4. Двухлитровая пластиковая бутылка.
  5. Сверло диаметром 13 мм.
  6. Автомобильный компрессор для подкачки колес.
  7. Два вентиля для бескамерных колес.

Изготовление приспособления: В днище и пробке бутылки просверлите отверстия Ø 13 мм. Вставьте в них соски для бескамерных колес. Из вентиля в крышке выверните ниппель. После чего наденьте на него шланг и закрепите его хомутом. К другому концу шланга подсоедините вход топливного фильтра и тоже зафиксируйте его хомутом. Устройство для промывки форсунок своими руками готово.

Чтобы промыть форсунки не снимая их с двигателя, сначала запустите двигатель и прогрейте его до рабочей температуры. После этого нужно снизить давление в топливопроводе. Для этого отключите от бензонасоса питание или массу и запустите мотор. Когда давление в бензопроводе сравняется с атмосферным, двигатель перестанет работать. Теперь снимите шланг бензопровода с металлической трубки, прикрепленной к кузову машины. Вставьте в него выход топливного фильтра приспособления для промывки форсунок и затяните на краю шланга хомут. Снимите пробку с бутылки и залейте в нее средство для промывки форсунок. Накрутите пробку обратно и затените ее. Наденьте шланг подкачки компрессора на вентиль в дне бутылки. Бутылку подвесьте на открытый капот горлышком вниз. Включите компрессор и создайте внутри бутылки давление около 3 кг/см2. Теперь, когда в форсунки вместо бензина поступает промывка нужно запустить двигатель. Он будет работать на ней как на бензине. Чтобы промыть форсунки, нужно сжечь около литра промывочной жидкости. После 15 минут работы двигателя на холостом ходу нужно заглушить двигатель и подождать 15 минут, чтобы засоры как можно лучше намокли. Потом запустить мотор, и дожечь жидкость.

Пока идет промывка, нужно следить за давлением в бутылке, а при его снижении включать компрессор. Выше 3 атм. поднимать давление в бутылке не нужно. Когда промывка в бутылке кончится, а двигатель остановится, нужно демонтировать промывочную систему и восстановить штатную схему питания двигателя. После этого следует поменять масло с масляным фильтром. Это нужно сделать из-за того, что часть промывочной жидкости не сгорит в цилиндрах, поэтому будет снято со стенок цилиндров маслосъемными кольцами и стечет в поддон, разбавив масло. Иногда после очистки инжектора своими руками таким способом свечи зажигания выходят из строя, и их приходится менять.

Промывка после демонтажа

Для этого вам понадобится: два баллончика средства для чистки карбюратора, кнопка электрического звонка, изолированные провода, лампочка на 12 В мощностью 21 Вт (например, из фонаря указателя поворотов), шприц для инъекций и моток полихлорвиниловой изоленты, две клеммы, подходящие к контактам форсунки. Шприц нужно подобрать такого размера, чтобы в него плотно вставлялась входная часть вашей форсунки с уплотнительным кольцом. Часто подходит шприц объемом 2-3 см3.

Трубочку от баллончика состыкуйте с носиком шприца, а стык замотайте изолентой.

  • Сбросьте давление в топливной системе, как описано в предыдущей части (прогревать двигатель не нужно).
  • Отсоедините от рампы подвод топлива с обраткой и снимите ее.
  • Отключите форсунки от жгута проводки и выньте их.
  • Замочите распылители всех форсунок на час в очищающей жидкости.
  • Выньте из шприца поршень и вставьте туда форсунку с уплотнительным кольцом.
  • Один контакт форсунки подключите к отрицательной клемме аккумулятора напрямую. Другой через последовательное соединение кнопки с лампочкой к положительной клемме.

Трубочку присоедините к баллончику, нажмите на его клапан и на электрическую кнопку. Из распылителя будет вылетать очищающая жидкость. Продолжайте промывку до тех пор, пока распыление не станет мелким, а факел широким. Если замачивание и промывка своими руками не приносит желаемого результата, значит отложения на распылителях слишком плотны, и не поддаются химической очистке своими руками. Тогда вам необходимо воспользоваться для чистки ультразвуковой ванной.

Промывка дизельных форсунок

Топливная система дизелей в ходе эксплуатации склонна к загрязнениям, в ней накапливаются отложения, мусор.

Для обработки форсунок двигателя применяют такие жидкости:

LAVR ML-102

Уникальная формула с эффектом раскоксовки. Для реализации средства применяются банки объемом 1 л.

Достоинства

  1. Эффективная, подходит для прочистки одного насоса или комбинации насос+форсунки.
  2. Цена невысокая.
  3. Эффективность хорошая.

Недостатки

Не следует применять слишком часто.

Цена флакона – 550 рублей.

Jet Cleaner Hi-Gear

Очищающая формула для форсунок. Эффективно справляется со смоляными наростами, восстанавливает распылительный факел (а точнее, его форму), нормализует динамику горения рабочей смеси. Использование такой жидкости предотвратит появление нагара в группе поршней и цилиндров. Предупреждает жидкость износ пар плунжера. Она не опасна для нейтрализаторов каталитиков, турбопокомпрессорных установок.

Тара разная – это 295, 312 мл, 3.78 л.

Достоинств

Эффективная формула

Недостатки

Недостатком можно назвать высокую стоимость.

Цены – от 350 до 2100 рублей.

Ликви Моли Diesel-Spulung

Состав для дизельных форсунок, убирает все отложения, увеличивает цетановое число и гарантирует уверенный пуск двигателя. Токсичность отработанных газовых масс снижается, топливная система очищается. Средство обеспечивает эффективную защиту от коррозии, активизирует сгорание активных веществ, снижает токсичность выхлопов, улучшает степени приемистости мотора. Эффективность зависит от правильности применения.

Достоинства

  1. Очищает все отложения.
  2. Увеличивает цетановое число.
  3. Гарантирует уверенный пуск двигателя.

Недостатки

Высокая стоимость

Цена – до 800 рублей.

LAVR Jet присадка Cleaner Diesel

Присадка универсального действия активизируется под воздействием высоких температур, форсунки не засоряет, фильтры и топлипроводы тоже. Также вещество связывает воду, предупреждает появление пробок льда, коррозию. Вода в топливе связывается.

Заливают объем с учетом количества топлива в баке.

Достоинства

  1. Расход экономичный
  2. Цена доступная.
  3. Функционал, согласно оценкам экспертов, средний (если сравнивать с аналогами).

Недостатки

нет

Цена 310 мл около 240 рублей, производство Россия.

System PurgeWynns Diesel

Присадки для форсунок, эффективно удаляют загрязнения без предварительной разборки, достаточно применять специальную жидкость. Повышают эффективность специального фильтра и эксплуатации системы рециркуляции отработанных газовых масс, быстро восстанавливают холостой ход. Отзывы отличные.

Достоинства

  1. Эффективная формула
  2. Хорошие отзывы

Недостатки

Минусов в плане рабочих характеристик нет, но цена не самая низкая в своем классе.

Цена в районе 700 рублей.

Промывка инжектора, клапанов и камеры сгорания. Видео

Вот всё вышеизложенное можно посмотреть на видео. Это более старое и более подробное с точки зрения теории видео

А это более новое видео, где уклон делалася именно на процесс промывки

На последок, хочу дать один совет-предупреждение. Так как вентили для шин не являются маслостойкими, то Винс их постепенно уничтожает и через время вентиль буквально рассыпается. Вот наглядный пример

Из этого можно сделать два вывода:

  • Не ленитесь и при следующей промывке поставьте новый нижний вентиль. Даже если он выглядит отлично, то это не гарантирует, что он выдержит давление.
  • Не используйте шланги, не предназначенные для таких процедур.

Всем Мира и ровных дорог!

По теме:

Способы чистки форсунок

Вариантов чистки форсунок своими руками несколько.

Можно воспользоваться химическими присадками, почистить форсунки ультразвуком, предварительно сняв их, и прочистить инжектор не снимая его. У каждого из способов есть как положительные, так и отрицательные стороны.

Использование присадок.

Это скорее временное решение, более подходящее для профилактики, чем для устранения проблемы. Дело в том, что, если у вас не новый автомобиль, использование присадок, может полностью вывести из строя форсунки.

Если в топливной системе образовалась значительная ржавчина и грязь, то присадки растворяя ее, могут закупорить форсунки и их придется выбросить.

Поэтому для чистки форсунок присадки можно добавлять каждые 5 тысяч километров пробега для профилактики загрязнения топливной системы, зная, что у вас новый автомобиль.

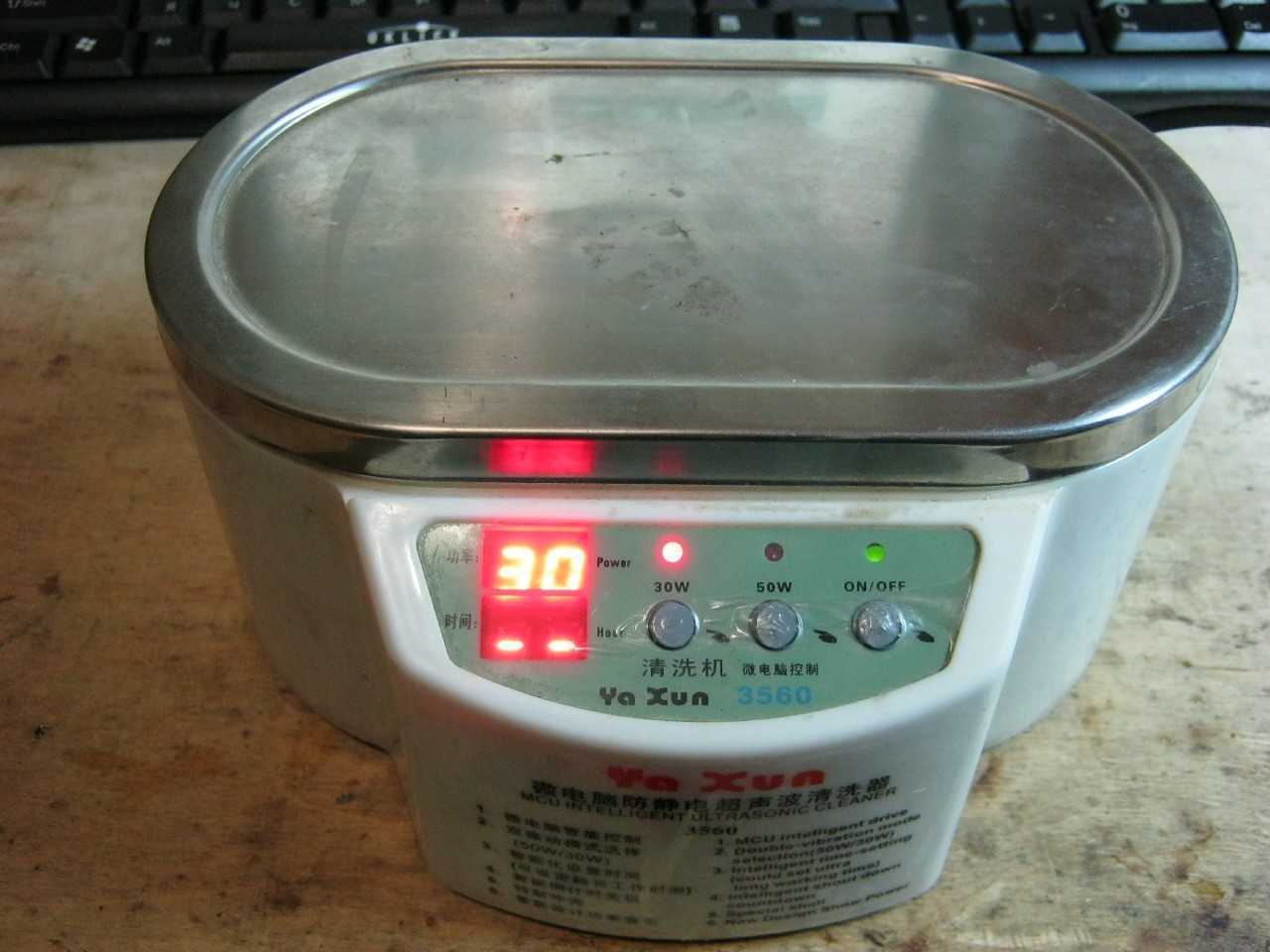

Чистка с помощью ультразвука.

Второй способ устранения данной проблемы, более дорогостоящий и затратный по времени. Форсунки снимают и чистят при помощи ультразвука.

Такой подход потребует от Вас наличия специальных знаний, а лучше всего в таком случае вам обратится к квалифицированному специалисту, так как работа требует аккуратности и внимания.

Очень частыми случаями при таком ремонте являются поломки уплотнительных колец и нейлоновых фильтров, поэтому их тоже стоит включить в статью расходов при выполнении данного вида работ. Неопытные мастера могут сломать форсунку при откручивании.

Признаки загрязнения инжектора

С проблемой загрязнённого инжектора рано или поздно сталкивается каждый автовладелец. Ведь не смотря на то, что сам по себе узел достаточно надёжен, нет ничего вечного, да и эксплуатация как показывает практика, далека от идеальных лабораторных условий. Поэтому, загрязнение системы – это естественный процесс, который зависит от большого количества факторов. В частности это:

Загрязненный инжектор

  • Естественный процесс загрязнения. Даже если система будет работать исключительно на чистом и качественном топливе, отложений будет не избежать, ведь в составе бензина содержится много химических веществ и в том числе тяжёлых составляющих, которые оседают на стенках элементов.
  • Некачественное топливо. В бензине низкого качества примесей содержится в разы больше, порой там даже может присутствовать вода, мелкий песок, хлопья ржавчины и т.д. Далеко не всё отсеивается топливным фильтром, и как следствие многое оседает на стенках форсунок, снижая их пропускную способность.
  • Прочие факторы. Серьёзное влияние на топливную систему может оказать возраст автомобиля, а в частности сказываются грязевые отложения, которые накаливаются в топливном баке. Негативную роль играют кратковременные поездки на непрогретом двигателе или продолжительная работа мотора на холостом ходу. Это значительно ускоряет процесс возникновения отложений.

Определить, что форсунки требуют чистки возможно по следующим признакам:

  • Повышенный расход топлива. Заметить это можно не сразу т.к. отложения возникают постепенно, и соответственно расход так же увеличится далеко не сразу.
  • Появляются проблемы с запуском двигателя, особенно это может быть заметно в холодную погоду.
  • На холостом ходу двигатель начинает работать неустойчиво, «троит», плавают обороты даже на прогретом моторе.
  • При движении автомобиля проявляются провалы, особенно это заметно при интенсивном вождении и резком нажатии педали газа.
  • Снижение скорости разгона, потеря мощности, может появляться детонация в двигателе и характерные хлопки в выхлопной системе.
  • Загрязнение в форсунках влияет на состояние кислородных датчиков и провоцирует их преждевременный выход из строя.
  • Появляются пропуски при воспламенении смеси в цилиндрах, что впоследствии провоцирует поломку свечей зажигания, высоковольтных проводов, катушек и т.д.

Рекомендуем:

Процесс работы двигателя автомобиля

Промывка форсунок своими руками

Чтобы почистить распылитель от загрязнений, понадобится:

  • вещество для промывания;
  • небольшая трубка (несколько штук);
  • пара-тройка хомутов;
  • проводка с зажимающими концами («крокодилы»).

В описанных ниже процедурах речь будет идти о заранее снятых с мотора инжекторах.

Промывка распылителя производится так:

  1. Емкость с чистящим веществом необходимо герметично присоединить трубкой и хомутами к снятому элементу.
  2. Выводы инжектора подключают к аккумуляторной батарее при помощи проводов. «Минус» крепится к клемме батареи, а «плюс» остается незакрепленным.
  3. Далее следует закачать очищающее вещество внутрь распылителя, путем периодического подключения детали к напряжению аккумулятора — это необходимо, чтобы добраться до иглы устройства.
  4. Спустя два-три открытия/закрытия, трубку отсоединяют от форсунки, а потом ждут некоторое время для того, чтобы вещество подействовала на грязь внутри детали. Пока загрязнение размягчается, следует начать продувать оставшиеся распылители.
  5. Как только первичная промывка будет завершена, следует приступить к повторной процедуре. Возможно, потребуется продуть детали больше двух раз, чтобы получить достойный результат.

Химическая чистка инжектора

Суть технологии химической чистки базируется на применении чистящей жидкости, содержащей активные компоненты, к примеру, сольвент. Коротко говоря, к аппарату, подающему бензин, подключают промывающий прибор (его можно собрать своими руками), заливают вещество и очищают распылитель. Работа проходит при включенном двигателе, в ходе нее, грязь, вместе с очищающей жидкостью, сгорает внутри ДВС.

Химические реагенты для промывки форсунок

Чтобы не ошибиться с покупкой прочищающей жидкости, лучше всего остановить свой выбор на самых известных брендах:

LIQUI MOLY — отличается универсальностью, подойдет любому автомобилю. Отличается мягким очищением, но плохо борется с нагаром.

  • Wynn’s — едкое средство очищающее от грязи, способно снять следы нагара, а также отложения смолы. Не подходит некоторым моделям машин.
  • Carbon Clean — действует мягко, но качественно. Нечто среднее между двумя предыдущими вариантами. Чистка форсунок своими руками будет наиболее эффективна именно с этим средством.
  • Лавр — является дорогим аналогом Wynn’s.

Оборудование и материалы для чистки инжектора

Приспособление и прибор для промывания можно сделать своими руками из простейших материалов в домашних условиях. Нам потребуются:

  • пустая пластиковая бутылка (2 л);
  • двухметровая резиновая трубка;
  • хомут, закрепляющий трубки (4 штуки);
  • насос со встроенным манометром;
  • несколько клемм и проводов.

Полученное оборудование отлично подойдет, чтобы промыть необходимый элемент без предварительного снятия с двигателя.

Порядок химической чистки форсунок без снятия с мотора

Рассмотрим основные этапы промывки инжектора закрепленного на двигателе:

  1. Во-первых, понадобится отключение топливного насоса.
  2. После этого подсоединяем трубку нашего самодельного прибора и затягиваем концы при помощи хомутов. Делать это нужно надежно иначе под действием давления может произойти несчастный случай.
  3. Перекрываем возвратку, чтобы химическое средство не попало внутрь бака.
  4. Заливаем промывочную жидкость.
  5. Включаем жидкостный насос.
  6. Переходим к основному этапу. Просим помощника запустить мотор. Сами в это время включаем насос с давлением равным трем атмосферам. Длительность промывания будет проходить примерно 15 минут.
  7. Если процесс идет нормально, то к концу работы из выхлопа должен перестать валить дым.
  8. Можно поменять свечи (если потребуется).
  9. В конце отключаем самодельный прибор и приводим систему автомобиля в порядок, чтобы проверить работу после процедуры. Если все было сделано, как надо, автомобиль должен функционировать исправно.

Применение присадки для бензина

Данную процедуру лучше всего приурочить к замене топливных фильтров и вот почему. Моющая добавка заливается в бак, поэтому очищающее действие распространяется на всю систему подачи горючего.

Любые инородные отложения, что удалось отмыть, устремляются в сетки фильтров и быстро их засоряют. Если не поменять фильтрующие элементы, то нормально почистить форсунки не удастся, потому что грязь доберется и до них. Итак, для выполнения операции понадобится:

  • жидкость – присадка для топлива;
  • сетчатые фильтры тонкой и грубой очистки.

Перед проведением процедуры не помешает узнать больше о присадках для двигателя.

Методика использования проста: химический состав из флакона нужно вылить в бак и продолжать эксплуатацию автомобиля. Спустя 200-300 км замените фильтрующие элементы. Важный момент: количество очистителя в емкости рассчитано на определенный объем бензина, их соотношение всегда указано на упаковке продукта. Чтобы не получить негативный результат и не навредить мотору, соблюдайте предписанную дозу состава.

Чаще всего автолюбители применяют жидкость для промывки инжектора следующих производителей:

  • Hi-Gear;
  • Kerry KR-315;
  • Liqui Moly;
  • концентрат Injector Cleaner от американского бренда STP.

При отмывке они не только забьют все фильтры, но и могут вывести из строя регулятор давления топлива.

Видео: как промыть инжектор в домашних условиях

Промывка инжектора затрагивает важные системы автомобиля, а точнее его самое сердце – двигатель. Перед проведением работ целесообразно тщательно разобраться в технологии промывки инжектора, выбрать для себя наиболее приемлемый способ.

В следующем видеоролике показана промывка инжектора на TOYOTA Ceres 4A FE. Автор подробно объясняет, что к чему

Объясняется принцип процесса, указывается, на что следует обратить внимание:

Здесь показано, как собрать устройство для промывки инжектора:

Автор видеоролика отвечает на самые распространенные вопросы по поводу промывки инжектора:

Посмотрев это видео, вы разберетесь, как понять, что форсунки засорились и как их промыть без лишних манипуляций прямо на топливной рампе:

Будет полезным видео и о том, как снять топливную рампу, например, на ВАЗ:

В следующем видеоролике показано, как снять форсунки с топливной рампы и собрать все обратно:

А ниже показан процесс чистки форсунок с помощью балончика со средством для очистки карбюраторов:

Способы и правила очистки

Существует несколько способов очистки:

  • ультразвуковая очистка форсунок;
  • применение промывочных установок;
  • использование специальной автохимии.

Каждый из таких способов мойки имеет свои определенные преимущества и недостатки. Например, безопаснее всего для двигателя выполнять подобную очистку, используя специальную жидкость для ультразвуковой чистки форсунок, что позволяет полностью снять налет с поршней, клапанов и самой камеры сгорания. Единственный недостаток использования ультразвуковой очистки — это высокая стоимость подобных услуг. Подобное несколько ограничивает популярность данного способа обслуживания двигателя.

Также возможно использование специальных приборов для промывки мотора, которые через переходники-штуцеры подключаются к инжектору. Внутрь двигателя подается специальная промывочная жидкость, которая под высоким давлением циркулирует в системе, после чего полностью удаляется из мотора, а форсунки и камера сгорания после такой работы полностью очищается от имеющихся загрязнений. Необходимо лишь правильно выбрать очищающую жидкость, которой будет проводиться данная работа.

В магазинах автохимии можно найти различные средства для самостоятельной очистки форсунок и инжектора. Недорогие промывочные жидкости предназначены для добавления в топливо, после чего используемая автохимия самостоятельно очищает инжектор, улучшая работу двигателя. Однако многие автовладельцы и специалисты, которые занимаются ремонтом автомобилей, скептически относятся к использованию таких средств. По их мнению, использование автохимии отрицательно сказывается на всей топливной системе, поэтому ее частое применение неизменно приведет в последующем к необходимости дорогостоящего ремонта инжектора и топливной системы автомобиля.

Впрочем, следует отметить, что в последние годы появились средства нового поколения, которые полностью безопасны в использовании, имеют доступную стоимость и при этом обеспечивают качественную очистку топливной системы и инжектора. Необходимо лишь не экономить на качестве промывочных жидкостей, что позволяет самостоятельно провести очистку форсунок и избавляет от необходимости обращаться в специализированные мастерские, где за очистку ультразвуком с автовладельца попросят десять и более тысяч рублей.

Виды очистки

В настоящее время инжекторы чистят двумя способами: ультразвуковым и жидкостным. На первом способе останавливаться подробно нет смысла, поскольку так чистят инжекторы только в автосервисах. Кратко: форсунки с машины снимаются и помещаются в ванну с ультразвуковым генератором, под действием которого и происходит очистка.

Один из способов очищения инжектора в автосервисе

А вот очистку с помощью жидкости можно провести самостоятельно, в любом гараже. Способов жидкостной очистки тоже два:

  • В одном случае из двигателя извлекается инжектор и держатель с форсунками и промываются только они. Это делается либо с помощью компрессора, либо на специальном стенде, который имитирует работу двигателя и создаваемое им давление.
  • Во втором случае двигатель не разбирается вообще, и промываются не только форсунки, но и вся топливная система автомобиля. Достоинства этого способа очевидны. Есть и недостаток: очень сильные загрязнения топливной системы, возникающие там после 200–300 тыс. км пробега, этим способом убрать не получится (с таким справится только ультразвук). Но с учётом простоты и доступности этого метода в данной статье сосредоточимся именно на нём.

Изготавливаем приспособление

Приспособление для промывки форсунок состоит их двух частей. При помощи первой будет подаваться средство для промывки. Для этого берем тормозной шланг и отрезаем с одной стороны металлический наконечник с резьбой.

На этот конец патрубка будет одеваться форсунка, поскольку внутренний диаметр шланга отлично для этого подходит.

На другом конце, где остался металлический наконечник, делаем подачу жидкости.

Для этого берем пластиковую трубку, идущую в комплекте с баллончиком средства для промывки (если такой трубки нет, можно взять ее от WD-40). Эту трубку вставляем в металлический наконечник.

Чтобы обеспечить герметичность, можно из винной пробки вырезать полоску, свернуть ее трубочкой и вставить в наконечник, она будет играть роль уплотняющей проставки.

Затем вставить трубку от баллончика в эту проставку, она должна сесть плотно. А затем это все поверх плотно обмотать изолентой.

Должен получиться шланг с переходом на пластиковую трубку, для подсоединения баллона с чистящей жидкостью на одном конце, и свободным вторым – для подключения форсунки.

На этом подающая часть приспособления готова.

Переходим к электрической части.

Для этого понадобиться два провода, при помощи которых будет подаваться питание на форсунку во время чистки. Запитываться все будет от АКБ.

Но чтобы в процессе не подать увеличенное напряжение, и не сжечь обмотку катушки элемента, в провод, который будет подавать плюсовой полюс, необходимо врезать лампу накаливания.

В провод же минусового полюса врезается тумблер или кнопка.

Это необходимо для удобства работ, чтобы не пришлось одновременно подавать средство на форсунку и в то же время прижимать провода к АКБ, чтобы форсунка работала.

Методы промывки форсунок

Чистка инжектора проводится с применением различных средств. Самый популярный вариант – автомобильная химия.

Методы промыва:

Присадки для форсунок: их заливают для прочистки инжектора в бак. Купить жидкость для чистки инжектора можно в автомагазине. Емкости хватит на 40-60 л бензина, залив делают исключительно в заполненный бак.

Схема применения: добавки перемешиваются с топливной массой, потом проходят через элементы системы, попутно удаляют отложения, участки нагара. У присадок минусов особо нет, но при забитом фильтре, для тонкой очистки, они будут бессильными.

  • Очиститель форсунок: устройства, которые работают с демонтажем форсуночных элементов, либо без него. Если нужен демонтаж элементов, присоединение делают рамповым. При выполнении работ, без отключения, внутрь системы заливают циркулирующую жидкость. Цена доступная, результаты, при использовании качественного оборудования, отличные.
  • Ультразвук – эффективный, хоть и недешевый вариант, его применяют в целях восстановления работоспособности инжекторного узла. Чистящие составы не нужны вообще. Ультразвук эффективен при сильных отложениях, когда другие методы удаления бессильны.

Особенно важно проводить профилактику для авто с системой распределительного впрыска. Материал по теме: Как самостоятельно прочистить форсунки инжектора

Видео

Материал по теме: Как самостоятельно прочистить форсунки инжектора. Видео

Чем хороша ультразвуковая чистка топливных форсунок?

Неоспоримое преимущество подобного метода – это на 100% качественная очистка даже полностью заросших сопл. С его помощью можно восстановить форсунку и её производительность, когда химия банально не может попасть внутрь из‐за сильного загрязнения. Но помните: тефлоновые и керамические форсунки инжектора чистить ультразвуком нельзя.

Если вы регулярно ухаживаете за своим автомобилем и имеете гараж, почистить форсунки не снимая легко. Составы продаются в автомагазинах, какого‐либо специального инструмента не требуется. Если пробег у автомобиля большой, инжекторы никогда не чистились, без ультразвуковой ванны, скорее всего, не обойтись.

Самостоятельная процедура в домашних условиях

Сегодня автомобилисты часто интересуются вопросом, как промыть форсунки в домашних условиях. В магазинах продают огромное количество химических средств и специальных жидкостей, которые предназначены для очистки инжектора. Но они не гарантируют успешный результат работы. В отдельных случаях возможно ещё более сильное загрязнение. Существует один универсальный способ, который поможет в домашних условиях выполнить чистку форсунок на стенде

От мастера требуется аккуратность, внимание и последовательное выполнение работы

Материалы для очистки:

  • резиновый патрубок тормозной системы (при отсутствии можно использовать эластичные или гибкие трубки);
  • двухжильный электрический провод;
  • лампа накаливания мощностью в 12 В;
  • пластиковый хомут-стяжка (нужно подготовить несколько штук с запасом);
  • изолента;
  • кнопка или рычаг переключения.

Рекомендуется купить новые уплотнительные кольца, потому что старые могут не обеспечить достаточный уровень герметичности. Все эти материалы обойдутся недорого, поэтому представленный способ можно считать малозатратным. Для этого потребуется изготовить стенд для чистки форсунок своими руками.

Изготовление приспособления

Приспособление, которое используется для промывки форсунок, имеет несложную конструкцию и состоит из двух частей. Необходимо взять гибкую трубку (отрезается наконечник из металла вместе с резьбой) или тормозной шланг. На другую сторону надевают форсунку, потому что показатель внутреннего диаметра шланга подходит для плотной насадки.

На другом конце, откуда отрезался металлический наконечник, делают подачу раствора. Берут пластиковую трубку, которая поставляется в комплектации со средством для промывки. Её вставляют внутрь металлического наконечника. Для обеспечения максимальной герметичности, нужно взять пробку из-под вина, вырезать полоску, свернуть её в тонкую трубочку, присоединить к наконечнику. Она должна сидеть максимально плотно.

Эта конструкция используется для присоединения баллона, где есть специальная чистящая жидкость. Через второй край подключают форсунку.

Электрическая часть

Чтобы сделать специальное устройство, необходимо использовать два провода. Они будут подавать питание на форсунку, когда будут выполняться очистительные работы. Питание осуществляется через АКБ. Чтобы не сжечь обмотку катушки, контролировать напряжение, необходимо вмонтировать лампу накаливания.

Снятие рампы и промывка

Когда приспособление и электрическая часть будут готовы, можно начинать разбирать и снимать форсунки с автомобиля. Для их извлечения необходимо использовать топливную раму. Для работы нужно подготовить следующие инструменты:

  • рожковые ключи;
  • плоские и крестовые отвёртки;
  • шестигранные ключи.

Сначала сбрасывается давление внутри топливной рампы. Проводка от бензонасоса отсоединяется и заводится двигатель. Во время работы мотор выбирает бензин, сбрасывает рабочее давление. Автомобиль должен работать, пока двигатель самостоятельно не заглохнет.

Отсоединяют патрубок воздушного фильтра, проводку рампы, регулятор холостого хода, датчики, патрубок, который отвечает за давление топлива внутри системы. Рекомендуется дополнительно демонтировать трос акселератора. Рожковыми ключами снимают топливные трубки, которые ведут к рампе. На их место накладывают ветошь, потому что в этой части может остаться бензин.

Откручивается болт прижимной пластины возле топливной трубки, крепление рампы. Для снятия форсунок необходимо отключить электрическую проводку. Она крепится с использованием фиксаторов, которые предварительно извлекают плоской отвёрткой. После этого извлекается форсунка лёгкими покачиваниями. Чтобы не перепутать порядок их размещения, можно делать специальные обозначения или делать промывку по очереди.

Для промывки обязательно извлекают уплотнительные кольца, которые расположены на корпусе и области распылителя. Процедура проделывается аккуратно, чтобы не повредить детали. Нужно подсоединить конец шланга к форсунке, зафиксировать его хомутом. Далее подключают баллон с промывочным средством. К выводам форсунки присоединяют электрические провода

Важно не путать полярность, чтобы они не вышли из строя. Теперь можно приступать к подключению устройства к АКБ

Создают небольшое давление внутри шланги, нажимают на распылитель баллончика. Кнопкой на электрической платформе включают форсунку, после чего она распыляет жидкость. Чистка проводится до того момента, пока поток не станет равномерным. По такой технологии делают чистку всех форсунок и устанавливают их на прежнее место.

ФОРСУНКИ

Форсунки на ВАЗ 2114 представляют собой электромагнитное устройство, в котором при наличии импульса в электрической составляющей открывается клапан, и распыленное горючее под давлением впрыскивается в цилиндр ДВС. В зависимости от величины импульса клапан открывается в большей или меньшей степени, тем самым дозируя подачу.

На модели 2114 могут устанавливаться распылители топлива разных производителей, соответственно, и стоимость форсунок тоже может отличаться. Фирмы-производители и стоимость (диапазон цен по РФ):

  • GM (1300 – 1400 руб.),
  • BOSCH (1000 – 1200 руб.),
  • SIEMENS (800 – 1400 руб.).

Статья в тему: Плохо греет печка на ВАЗ 2114: выясняем причины и устраняем проблему

На автомобиль ВАЗ 2114 (2115) устанавливаются моторы объемом 1,5 и 1,6 л (8-ми и 16-ти клапанные), поэтому и производительность форсунок необходимо подбирать в зависимости от типа двигателя. При неправильном выборе может увеличиться расход топлива или ДВС потеряет мощность. Какие форсунки лучше поставить на ВАЗ 2114? Здесь следует ориентироваться на маркировку детали. К примеру, BOSCH 0 280 158 502 подходит только на мотор 1,5 л 8-клапанный. По производителю трудно что-то сказать, качество всей продукции примерно одинаковое.

ПРИЗНАКИ НЕИСПРАВНОСТИ

Есть определенные признаки забитых форсунок инжектора:

  • Провалы в работе двигателя, дергание;
  • Большой расход бензина;
  • Неустойчивая работа мотора на холостых оборотах.

И, если форсунки «льют», ДВС может вовсе не заводиться. Чтобы наладить работу двигателя, следует почистить форсунки на ВАЗ 2114.

СНЯТИЕ

Рассмотрим, как снять форсунки на ВАЗ 2114 (конечно, все делается на незаведенном двигателе, и не помешает отсоединить клеммы аккумулятора). Для этого нам понадобится набор комбинированных ключей, шестигранник, отвертки и плоскогубцы:

  1. Сбрасываем давление в системе. На рампе сзади есть под колпачком клапан. Отворачиваем колпачок, и тонкой отверткой или стержнем нажимаем на клапан.
  2. Снимаем патрубок воздушного фильтра;
  3. Отсоединяем топливопроводы (подающий и «обратку»);
  4. От форсунок отсоединяем электрические разъемы. Разъемы на защелках, снять их просто;
  5. Отворачиваем два болта крепления рампы (или ключ на 10, или шестигранник):
  6. Демонтируем топливную рейку.

Отодвигаем фиксатор и достаем форсунку Форсунка из рампы извлекается очень просто – нужно в сторону отодвинуть фиксирующую шайбу и вытащить форсунку, применив небольшое усилие.

ЗАМЕНА

Замена форсунок при снятой топливной рампе производится элементарно – старую деталь вынимаем, новую устанавливаем и фиксируем пружинистой разрезной шайбой. Затем устанавливаем топливную рампу на место. Поменять форсунку очень просто.

ПРОВЕРКА

Перед чисткой не помешает проверка форсунок на ВАЗ 2114, неплохо сначала убедиться в их неработоспособности. Проверку выполняют на снятой топливной рейке, для этого существует специальный стенд, такими стендами оборудованы многие современные автосервисы.

Статья в тему: Система ручного (стояночного) тормоза на ВАЗ 2110

Можно проверить каждую отдельно снятую форсунку, подав на нее питание и подсоединив к входу резервуар с топливом. Во время подачи напряжения клапан должен сработать, и бензин брызнуть из распылителя. Но проверка здесь условная, производительность определить практически невозможно.

Еще более сомнительна затея с мерными стаканами, которая часто описывается на ресурсах в интернете. Допустим, во всех стаканах бензин наполнился в одинаковом объеме. А как тогда определили производительность при простой прокрутке стартером? Ведь двигатель работает на разных оборотах, а неисправная форсунка обычно переливает бензин в зависимости от подающего на нее напряжения. А если неисправна электрическая часть?

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
