Основные признаки неисправности датчика детонации на клапане ВАЗ-2112 16

Датчик детонации на 16-клапанном ВАЗ-2112 имеет те же условия неисправности, что и некоторые автомобили ГАЗ, Тойота, Газель, Приора и Калина. Замените датчик детонации самостоятельно. Подробная статья о замене датчика температуры, который заменяет клапаны ваз-2112 16. 2. Замена датчика детонации. 16:23. Новый. Естественно, не каждый автомобилист сможет обнаружить, что это один и тот же датчик, но вы можете увидеть прямые и косвенные причины неисправности.

В видео представлен обзор основных неисправностей и диагностики широкополосного датчика детонации на ВАЗ-2112:

Симптомы отказа датчика детонации

Сопротивление, которое датчик должен иметь в хорошем рабочем состоянии

Прежде чем рассматривать причины, вам нужно взглянуть на симптомы неисправности. Итак, давайте посмотрим, что еще может вызвать звонок при выходе из строя датчика детонации:

• Двигатель теряет мощность.
• Потенциал ускорения падает.
• Увеличение расхода топлива.
• ПРОВЕРИТЬ НА приборной панели горит.
• Выхлоп дыма.
• Наличие детонации.
• Двигатель начал мерцать.

Конечно, важная причина неудачи Датчик детонации. это топливная смесь, а именно качество самого бензина. Чем ниже октановое число, тем ниже сопротивление детонации. фазовый датчик 2110, 2111, 2112 16cl. Где находится фазовый датчик? Ошибка p0340. Замена датчика положения распределительного вала на 16 клапанном двигателе. Если топливо взорвется, оно не сгорит полностью в двигателе, и вы услышите, как горит глушитель.

Замена датчика детонации

на машине жигулиприоритет .

Замена датчика Детонация. Ошибка P0325.

Счастливые будни владельца АвтоВАЗа: поездка-ремонт, поездка-ремонт. Замена датчика детонации на клапанах ВАЗ-2112 16: фото а. Симптомы детонации 16-клапанов ваз-2112 клапанов. Изменить Датчик детонации

Диагностика датчика детонации

Датчик проверен мультиметром. Замена клапанов на предыдущие 16 клапанов. В этом случае «выбейте» датчик с помощью отвертки

Для диагностики датчика детонации он снимается с двигателя и к нему подключается вольтметр с пределом измерения до 200 мВ.

Затем датчик «стучит» по твердой поверхности и смотрит на вольтметр. При нажатии показания должны измениться. Если они не меняются, датчик не работает. Если они меняются, то показания датчика изменяются, но верны ли они под вопросом!

Сигнал неисправности ЭБУ

Отказ датчика сразу поймет характерный стук. Многие автомобилисты просто сбрасывают «отрицательную клемму» для сброса электронного блока управления на ноль, но стоит понять причины этого эффекта и устранить их. Замена ремня ГРМ. Предыдущие 16 клапанов. Рассмотрим коды ошибок ECU, которые сигнализируют о выходе датчика детонации:

код-0325 намеки на проблемы с сетью. Замена 16-фазного датчика фазы ВАЗ 2112 Замена ремня ГРМ: предыдущие 16 клапанов. Например, обрыв в проводке или подкисление штепсельных контактов. В этом случае мы вызываем электрическое подключение датчика, чистим электрические контакты;

Ошибка 0325 на экране BK STAT (обрыв цепи датчика детонации)

Тип датчика детонации

выводы

Определить поломку клапана ВАЗ-2112 16 достаточно просто. Первым признаком будут электронные ошибки блок управления двигателем и загар в приборной панели Check Engine. Кроме того, простой тест мультиметра покажет, действительно ли этот продукт вышел из строя. Если датчик неисправен, его необходимо заменить.

Источник

Post Views: 1

Причины детонирования топлива

1. Несоответствие октанового числа бензина степени сжатия в двигателе.
2. Низкое калильное число свечей зажигания. Самовоспламенение ТВС происходит от контакта с раскаленным электродом.
3. Ранний угол опережения зажигания.
4. Отложения в камере сгорания. При большом скоплении нагара на поршнях и клапанах уменьшается площадь камеры сгорания, что естественным образом ведет к увеличению степени сжатия. Детонация может появиться еще и вследствие контакта ТВС с перегретыми частичками масляных отложений.
5. Слишком бедная смесь. Избыток воздуха ускоряет окислительную реакцию топлива с кислородом и повышает риск самовоспламенения смеси.

Измерение напряжения

Эффективнее всего выполнить проверку датчика детонации двигателя мультиметром (другое название — электрический тестер, он может быть как электронный, так и механический стрелочный). Данную проверку можно выполнить сняв датчик с посадочного места или проверив прямо на месте, однако с демонтажом работать будет удобней. Так, для проверки нужно перевести мультиметр в режим измерения постоянного напряжения (DC) в диапазоне приблизительно 200 мВ (или меньше). После этого подсоединить щупы прибора к электрическим выводам датчика. Постарайтесь сделать хороший контакт, поскольку от этого будет зависеть качество проверки, ведь некоторые малочувствительные (дешевые) мультиметры могут не распознать слабое изменение напряжения!

Далее нужно взять отвертку (или другой крепкий цилиндрический предмет) и просунуть ее в центральное отверстие датчика, после чего воздействовать ею на излом, чтобы во внутреннем металлическом кольце возникло усилие (не переусердствуйте, корпус датчика пластмассовый и может треснуть!)

При этом нужно обратить внимание на показания мультиметра. Без механического воздействия на датчик детонации значение напряжения от него будет равно нулю

А по мере того, как приложенная к нему сила будет увеличиваться — будет расти и выходное напряжение. У разных датчиков оно может быть разным, однако обычно значение составляет от нуля до 20…30 мВ при небольшом или среднем физическом усилии.

Аналогичную процедуру можно выполнить, не демонтируя датчик с его посадочного места. Для этого нужно отсоединить его контакты (фишку) и аналогично подсоединить к ним щупы мультиметра (тоже обеспечивая качественный контакт). Далее с помощью какого либо предмета давить на него или стучать металлическим предметом недалеко от того места где он установлен. При этом значение напряжения на мультиметре должно увеличиваться по мере того, как будет расти прикладываемая сила. Если при проведении подобной проверки значение выходного напряжения не меняется — скорее всего, датчик вышел из строя и подлежит замене (ремонту данные узлы не подлежат). Однако имеет смысл выполнить его дополнительную проверку.

Также значение выходного напряжения с датчика детонации можно проверить, если положить на какую-нибудь металлическую поверхность (или другую, но чтобы она хорошо проводила звуковые волны, то есть, детонировала) и ударить по ней другим металлическим предметом в непосредственной близости с датчиком (соблюдайте при этом осторожность, чтобы не повредить устройство!). Исправный датчик должен среагировать на это изменением выходного напряжения, что прямо отобразится на экране мультиметра

Аналогично можно проверить резонансный («старый») датчик детонации. В целом, процедура аналогичная, необходимо подсоединить один щуп к выходному контакту, а второй — к его корпусу («массе»). После этого нужно гаечным ключом или другим тяжелым предметом ударить по корпусу датчика. Если устройство исправно, то значение выходного напряжения на экране мультиметра будет краткосрочно изменяться. В противном случае, скорее всего, датчик вышел из строя. Однако имеет смысл дополнительно проверить его сопротивление, поскольку перепад напряжения может быть очень маленьким, и некоторые мультиметры могут попросту не уловить его.

Есть датчики которые имеют выводные контакты (выводные фишки). Проверка их выполняется аналогично, для этого нужно замерить значение выходного напряжения между двумя его контактами. В зависимости от конструкции конкретного двигателя датчик для этого нужно демонтировать или можно проверить прямо на месте.

Обратите внимание, что после удара возросшее выходное напряжение обязательно должно вернуться к исходному значению. Некоторые неисправные датчики детонации при их срабатывании (удару по ним или возле них) действительно увеличивают значение выходного напряжения, однако проблема состоит в том, что после воздействия на них напряжение остается высоким

Опасность такой ситуации состоит в том, что ЭБУ не диагностирует, что датчик неисправен и не активирует лампочку Check Engine. А на самом деле в соответствии с исходящей от датчика информации блок управления изменяет угол зажигания и двигатель может работать в неоптимальном для машины режиме, то есть, при позднем зажигании. Это может проявиться в увеличенном расходе топлива, потере динамических характеристик, проблемах при запуске двигателя (особенно в холодную погоду) и прочих мелких неприятностях. Такие поломки могут быть вызваны разными причинами и порой очень сложно понять, что они вызваны именно некорректной работой датчика детонации.

Советы

Некоторые автолюбители забывают о ДД, так как он редко напоминает о своем существовании, и его проблемы не вызывают таких последствий, как при неисправности, например, датчика положения коленвала.

Тем не менее, результатом неисправности этого устройства могут быть гораздо большие проблемы с двигателем. Поэтому при эксплуатации автомобиля следите, чтобы датчик детонации:

• был надежно закреплен;
• на его корпусе не было масляных жидкостей;
• на разъеме не было следов коррозии.

Видео — где стоит датчик детонации ЗАЗ Ланос, Шанс,  Чери и как его проверить мультиметром, а также не снимая его с авто:

Диагностика: как понять, что датчик детонации неисправен

Опытный водитель при возникновении определенных состояний автомобиля в процессе эксплуатации с уверенностью скажет, что дело – в датчике детонации.

Для неопытного новичка рекомендуем обратить внимание на следующие симптомы:

• Автомобиль начинает активно «кушать» топливо;
• В недрах двигателя возникает механическое биение или стук;
• Загорается индикатор Check engine на панели приборов;
• Двигатель теряет мощность;
• Качество выхлопных газов заметно ухудшилось — появился плотный сизый или белый дым.

Почему ломаются датчики детонации? Это электронные устройства, и входят они именно в электронную систему управления, поэтому любые поломки — это последствия электрической неисправности.

Это может быть:

• Обрыв контактного провода;
• Износ изоляции провода;
• Замыкание или корочение на массу;
• Дефекты в ЭБУ;
• Физический износ датчика.

Специальные методы диагностики в сервисном центре помогут установить причину выхода из строя ДД. Чтобы сэкономить время и деньги, можно провести диагностику самостоятельно. Для этого потребуется мультиметр.

Пошаговый порядок технологических операций при проверке ДД

1. Демонтировать защиту двигателя.
2. Найти ДД и при помощи визуальной диагностики определить целостность проводов и оплетки, соединение вилки и розетки датчика.
3. Диагностика розетки и контактов.
4. Демонтаж и диагностика датчика детонации.
5. Замена неисправного узла.

Способы проверки:

1. В режиме омметра проверить снятый датчик на сопротивление — в зависимости от транспортного средства, на экране должно выводиться определенное сопротивление.
2. В режиме вольтметра проверить снятый датчик на реакцию на колебания. При диапазоне измерений в 200 мВ положительный щуп присоединяется на вывод ДД, отрицательный – на металлическое кольцо или ввод. При легком постукивании по ДД металлическим предметом вольтаж должен изменяться.
3. В режиме вольтметра проверить, доходит ли напряжение по цепи от ЭБУ к ДД — датчик остается на посадочном месте, но разъем ЭБУ отключается. При заведенном двигателе на клемму должно приходить напряжение. Если его нет, неисправность заключается в проводке.

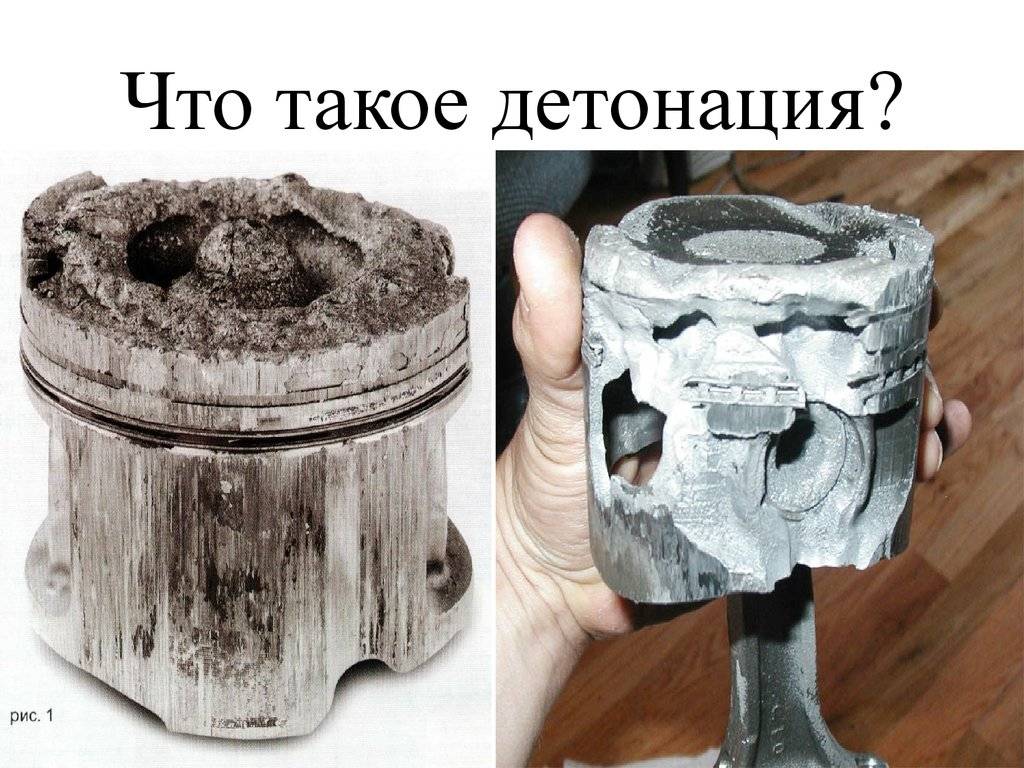

Чем опасна детонация для двигателя?

Для эффективного преображения возвратно-поступательного движения поршня во вращательное движения коленчатого вала максимальное давление в камере сгорания на такте рабочего хода должно достигаться примерно на 15-20° после верхней мертвой точки (ВМТ). При этом топливно-воздушная смесь поджигается дуговым разрядом искры зажигания, а скорость распространения фронта пламени не превышается 30-40 м/с.

В случае излишнего нагрева воздуха в конце такта сжатия, появления в камере сгорания частиц с излишне высокой температурой, топливная смесь самовоспламеняется. Скорость распространения фронта пламени при этом достигает 2000 м/с. Такой взрывообразный характер детонации приводит к повышенной нагрузке на детали кривошипно-шатунного механизма (КШМ) и цилиндропоршневой группы (ЦПГ). Последствия детонации:

• прогорание клапанов и поршня;
• разрушение поршневых перегородок;
• прогар прокладки головки блока цилиндров;
• локальный перегрев поршней, стенок цилиндров и связанная с этим потеря эластичности поршневых колец;
• ускоренный износ деталей ЦПГ. Взрывообразное горение разрушает масляную пленку, провоцируя сухое трение;
• оплавление электрода свечи зажигания.

Где находится датчик детонации

Для того чтобы найти ДД необходимо открыть капот и взглянуть на мотор. Между вторым и третьим цилиндром расположился блок датчика детонации. Если мотор 16-клапанновый, то из-за большего разъема, датчик может быть менее заметным, хотя расположен он в том же месте.

Датчики детонации бывают двух типов: широкополосные и резонансные. Резонансные датчики могут уловить лишь определенную детонационную чистоту и по форме напоминают бочку. Широкополосный датчик, с помощью шума определяет всю полосу детонации целиком и по форме больше похожи на таблетку. В основном на автомобилях используются широкополосные, стоимость их примерно 200–400 рублей.

Резонансные используются гораздо реже и найти их в магазинах может быть большой проблемой, стоимость таких датчиков достигает 3000 рублей.

Чем опасна детонация для двигателя?

Для эффективного преображения возвратно-поступательного движения поршня во вращательное движения коленчатого вала максимальное давление в камере сгорания на такте рабочего хода должно достигаться примерно на 15-20° после верхней мертвой точки (ВМТ). При этом топливно-воздушная смесь поджигается дуговым разрядом искры зажигания, а скорость распространения фронта пламени не превышается 30-40 м/с.

В случае излишнего нагрева воздуха в конце такта сжатия, появления в камере сгорания частиц с излишне высокой температурой, топливная смесь самовоспламеняется. Скорость распространения фронта пламени при этом достигает 2000 м/с. Такой взрывообразный характер детонации приводит к повышенной нагрузке на детали кривошипно-шатунного механизма (КШМ) и цилиндропоршневой группы (ЦПГ). Последствия детонации:

• прогорание клапанов и поршня;
• разрушение поршневых перегородок;
• прогар прокладки головки блока цилиндров;
• локальный перегрев поршней, стенок цилиндров и связанная с этим потеря эластичности поршневых колец;
• ускоренный износ деталей ЦПГ. Взрывообразное горение разрушает масляную пленку, провоцируя сухое трение;
• оплавление электрода свечи зажигания.

Детонация. Произвольное самовоспламенение топлива

Детонация формируется в камере сгорания, в процессе химической реакции горения бензиновой смеси. В ходе цепной реакции газообразные вторичные продукты, смешиваясь с парами исходной смеси, повторно вступают в процесс горения, создавая неконтролируемый взрыв и самопроизвольное сгорание топливной смеси. По сути, это непредусмотренное и несвоевременное сгорание, сопровождающееся взрывной волной и возросшим коксованием.

Итак, начиная очередной такт, поршень в ДВС сжимает смесь, создавая давление в цилиндре. Затем, через некоторое время (доли секунды) должно произойти воспламенение. Однако, в силу вышеперечисленных причин, аномальное воспламенение происходит уже в момент сжатия (не выдерживая той доли секунды). Пламя распространяется по камере, образуется фронт увеличенного давления. В купе с давлением поршня на смесь, давление от преждевременного сгорания создают условия образования летучих, легковоспламеняющихся соединений (спиртов, формальдегидов, окислов), которые запускают цепную реакцию. Итогом всего этого становится точечное самовоспламенение взрывного характера.

Как выбрать датчик детонации

Как влияет датчик детонации на работу двигателя, становится понятно при его неисправности. Многие автомобилисты жалуются, что с выходом из строя этого элемента, транспортное средство утрачивает свою исходную мощность, хуже набирает разгон и теряет тягу. Ко всему прочему добавляются дополнительные расходы – мотор начинает в больших объёмах «поглощать» топливо.

К покупке и выбору нового датчика стоит отнестись максимально серьезно. Надо понимать, что это одна из основных деталей, отвечающих за долговечность и продуктивность ДВС. Следует покупать только приборы, полностью соответствующие по всем параметрам.

Лучше всего искать датчик для своей машины и проверять его на совместимость по VIN-коду. Благодаря этому оригинальный элемент сможет выполнять все свои функции. Если невозможно подобрать датчик по ВИН-коду по каким-либо причинам, то надо смотреть на технические параметры транспортного средства: марка, модель, год производства, устройство мотора. Покупку лучше осуществлять в проверенных магазинах.

К перечню лучших брендов можно отнести:

• ОЕМ;
• Bosch;
• SWAG;
• Hella;
• Behr;
• Срок службы датчиков детонации от этих производителей – максимально долгий. При исправности системы охлаждения и соблюдении других условий, конструктивный элемент может и вовсе не выходить из строя.

Вот список дешёвых аналогов, которые хуже по качеству:

• Amulet;
• Meyle;
• Febi;
• FAE.

Подведём итоги.

Детонация представляет собой нарушение в работе двигателя, характеризующееся повышенным воспламенением топливной смеси в цилиндрах двигателя внутреннего сгорания автомобиля. В норме распространение потоков должно происходить со скоростью равной или не превышающей 30 м/с, но при нарушениях в работе устройства, показатель стремительно возрастает.

Чрезмерное воспламенение опасно взрывом только в критических случаях. Чаще всего неисправность блока детонации грозит дорогостоящим ремонтом двигателя из-за ускоренного износа поршней и цилиндров. А после замены датчика можно увидеть заметную экономию топлива.

Вы меняли свой датчик детонации?

Да
0%

Нет
0%

Планирую менять
0%

Проголосовало:

Сделай репост и информация будет всегда под рукой

Признаки неисправности датчика детонации

При полном или частичном выходе ДД из строя проявляется неисправность датчика детонации по одном из симптомов:

• Тряска двигателя. При исправных датчике и системе управления в двигателе этого явления быть не должно. На слух появление детонации можно косвенно определить по металлическому звуку, исходящему из работающего двигателя (стук пальцев). А излишняя во время работы двигателя тряска и рывки это первое по чем можно определить неисправность датчика детонации.
• Снижение мощности либо “тупость” двигателя которые проявляются ухудшением разгона либо излишним повышением оборотов на низких скоростях. Такое происходит когда при неверном сигнале ДД осуществляется самопроизвольная корректировка угла зажигания.
• Затрудненный запуск двигателя, особенно «на холодную», то есть, при низких температурах после длительного простоя (например, утром). Хотя вполне возможно такое поведение машины и при теплой температуре окружающего воздуха.
• Повышенный расход топлива. Так как угол зажигания нарушен, то и топливно воздушная смесь не отвечает оптимальным параметрам. Соответственно, возникает ситуация, когда двигатель потребляет большее количество бензина, чем ему нужно.
• Фиксирование ошибок датчика детонации. Обычно причинами их появления является выход сигнала от ДД за границы допустимых пределов, обрыв его проводки или полный выход датчика из строя. О появлении ошибок будет свидетельствовать лампочка Check Engine на приборной панели.

Однако стоит учитывать, что такие симптомы могут указывать и на другие поломки двигателя, в том числе, других датчиков. Рекомендуется дополнительно считать память ЭБУ на наличие ошибок, которые могли возникнуть при некорректной работе отдельных датчиков.

Неисправности цепи датчика детонации

Для того, чтобы выявить неисправности ДД более точно, желательно воспользоваться электронными сканерами ошибок электронного блока управления. Тем более если на приборной панели засветилась контрольная лампа “чека”.

Лучшим устройством для этой задачи будет Scan Tool Pro Black Edition – недорогое устройство корейского производства с большим функционалом работающее с протоколом передачи данных OBD2 и совместимое с большинством современных авто, а также программами для смартфона и компьютера (с модулем Bluetooth или Wi-Fi).

Необходимо считать есть ли одна с 4-х ошибок датчика детонации и ошибки по датчикам ДМРВ, лямбде или температуры ОЖ, а затем просмотреть показатели в реальном времени по углу опережения и составу топливной смеси (ошибка по датчику ДД выскакивает при значительном обеднении).

Сканер Scan Tool Pro, благодаря 32-х разрядному чипу, а не 8-ми, как у аналогов, позволит не просто считать и сбросить ошибки, а смотреть за показателями датчиков и корректировать параметры работы двигателя. Также это устройство пригодится при проверке работы коробки передач, трансмиссии или вспомогательных систем ABS, ESP и т.д. на отечественных, азиатских, европейских и даже американских авто.

Зачастую ошибка р0325 “Обрыв в цепи датчика детонации” указывает на проблемы в проводке. Это может быть обрыв проводов либо, что чаще, окислившиеся контакты. Нужно выполнить профилактику разъемов на датчике. Иногда ошибка p0325 возникает по причине того, что ремень ГРМ проскакивает на 1-2 зуба.

Ошибка P0328 “Высокий уровень сигнала датчика детонации” зачастую свидетельствует о проблеме с высоковольтными проводами. В частности, если на них либо пьезоэлементе пробивает изоляция. Аналогично указанная ошибка может возникнуть и по причине того, что ремень ГРМ перескочил на пару зубьев. Для диагностики нужно проверить метки на нем и состояние шайб.

Ошибки р0327 или р0326, как правило, формируются в памяти ЭБУ по причине низкого сигнала от датчика детонации. Причина может заключаться в плохом контакте от него, либо слабом механическом соприкосновении датчика с блоком цилиндров. Для устранения ошибки можно попробовать обработать средством WD-40 как упомянутые контакты, так и сам датчик

Также важно проверить момент затяжки крепления датчика, поскольку этот параметр критически важен для его работы

В целом, можно отметить, что признаки неисправности датчика детонации очень схожи с симптомами, характерными для позднего зажигания ведь ЭБУ, в целях безопасности для мотора старается автоматически делать максимально поздним, так как это исключает разрушение мотора (если угол слишком ранний, то кроме того что возникает детонация, не только падает мощность, а и появляется риск прогорания клапанов). Так что в целом можно сделать вывод что главные признаки точно такие же как и при неверной установки угла опережения зажигания.

Типы

Обычно существует два способа обнаружения детонации или вибрации двигателя из-за нестабильного сгорания. Это может быть обнаружение по вибрации или измерению давления. Большинство датчиков детонации работают по методу вибрации. Они, в свою очередь, делятся на три типа в соответствии с механизмом обнаружения: индуктивные резонансные, пьезоэлектрические и не пьезоэлектрические резонансные датчики.

Индуктивные и пьезоэлектрические резонансные датчики

Резонансные датчики обнаруживают определенную частоту колебаний, потому что она имеет характеристики узкополосного отклика.

Нерезонансный пьезоэлектрический датчик

Он непосредственно измеряет вибрацию и имеет более широкую полосу пропускания. Поскольку частота пульсации имеет тенденцию незначительно изменяться в зависимости от скорости двигателя, этот класс датчиков работает лучше, чем резонансные. Вибрационные датчики обычно устанавливаются в блоке цилиндров или головке двигателя.

Как проверить датчик детонации

Зная устройство и принцип работы ДД, проверить его можно достаточно простыми способами, как снимая с двигателя, так и по месту, в том числе и непосредственно на заведённом моторе.

Измерение напряжения

К снятому с блока цилиндров датчику подключается мультиметр в режиме измерения напряжения. Аккуратно изгибая корпус ДД через вставленную в отверстие втулки отвёртку можно проследить за реакцией встроенного пьезоэлектрического кристалла на деформирующие усилие.

Появление напряжения на разъёме и его величина порядка двух-трёх десятков милливольт приблизительно указывает на исправность пьезогенератора прибора и его способность вырабатывать сигнал в ответ на механическое воздействие.

Измерение сопротивления

Некоторые датчики содержат встроенный резистор, подключённый по типу шунта. Его величина составляет порядок десятков или сотен кОм. Обрыв или короткое замыкание цепи внутри корпуса можно зафиксировать подключением того же мультиметра в режиме измерения сопротивления.

Прибор должен показать номинал шунтирующего резистора, поскольку сам пьезокристалл имеет практически бесконечно большое сопротивление, обычным мультиметром не измеряемое. При этом показания прибора также будут зависеть от механического воздействия на кристалл из-за генерации напряжения, искажающего показания омметра.

Проверка датчика на разъеме ЭБУ

Определив по электрической схеме автомобиля нужный контакт разъёма контроллера ЭБУ, состояние датчика можно проверить более полно, с включением подводящих цепей проводки.

На снятом разъёме проводятся те же измерения, что описаны выше, отличием будет только одновременная проверка исправности кабеля. Изгибая и подёргивая провода убеждаются в отсутствии блуждающей неисправности, когда контакт появляется и пропадает от механических вибраций. Этим особенно страдают корродирующие места заделки проводов в наконечники разъёмов.

При подсоединённом ЭБУ и включённом зажигании можно проверить наличие опорного напряжения на датчике и правильность его деления внешним и встроенным резисторами, если это предусмотрено схемой конкретного автомобиля.

Обычно опора +5 Вольт делится примерно пополам и на фоне этой постоянной составляющей генерируется переменный сигнал.

Проверка осциллографом

Наиболее точный и полный приборный способ потребует использования запоминающего автомобильного цифрового осциллографа или осциллографической приставки к диагностическому компьютеру.

При ударах по корпусу ДД на экране будет видно, насколько пьезоэлемент способен генерировать крутые фронты сигнала детонации, правильно ли работает сейсмо масса датчика, не допуская посторонних затухающих колебаний, достаточна ли амплитуда выходного сигнала.

Методика требует достаточного опыта в диагностике и знания типовых картинок сигнала исправного прибора.

Проверка на рабочем двигателе

Простейший способ проверки даже не потребует использования электроизмерительных приборов. Двигатель запускается и выводится на обороты ниже средних. При нанесении умеренных ударов по датчику детонации можно наблюдать реакцию ЭБУ на появление его сигналов.

Должен произойти штатный отскок угла опережения зажигания и связанное с этим падение установившихся оборотов двигателя. Способ требует определённого навыка, поскольку не все моторы одинаково реагируют на подобное тестирование.

Некоторые «замечают» сигнал детонации только в пределах довольно узкой фазы оборота распределительных валов, в которую ещё надо попасть. Ведь по логике ЭБУ детонация не может возникнуть, например, на такте выпуска или в начале такта сжатия.

Снимаем и проверяем работоспособность датчика детонации

Находим место установки датчика, обычно это центральная часть блока двигателя, между вторым и третьим цилиндрами, но лучше уточнить по руководству по эксплуатации автомобиля тип датчика, его маркировку и внутреннее сопротивление. Крепление легко увидеть по проводу с разъемом

Сначала откручиваем на шпильке гайку на 22 мм или на 13 мм, в зависимости от исполнения сенсора, осторожно отключаем и убираем электрический разъем, снимаем «бублик» датчика со шпильки крепления. Для проверки нам доступны два контакта – масса и сигнальный провод

Помним, что внутри «бублика» находится пьезоэлектрический кристалл, даже с учетом наличия в конструкции специальных компенсаторов, он остается чувствительным к ударам и падениям на бетонный пол. Также не стоит разбирать датчик. Если целостность корпуса нарушена – это тоже признак возможной неисправности.

Для проверки работоспособности датчика необходимо использовать мультиметр с диапазоном измерения в тысячные доли вольта. Постарайтесь не использовать в качестве щупов-проводов старые или имеющие скрутки проводники. Их собственное сопротивление может не соответствовать прибору. Подключив к центральному отверстию датчика минусовый щуп прибора и плюсовый к управляющему разъему, если есть возможность, используйте максимально короткие провода измерительных щупов.

Осторожно, с небольшим усилием «цокаем» металлическим предметом по центральной металлической части датчика. На клеммах исправного датчика мультиметр покажет скачек электрического потенциала в 40-150 мВ

Неисправное устройство всплесков потенциала не выдаст. Если есть возможность, проведите измерения показаний потенциала на других датчиках, желательно бывших в употреблении и обязательно исправных. Таким образом, вы убедитесь, что проводите проверку правильно.

Одним из признаков «проблемного здоровья» будет отсутствие сопротивление или очень высокое внутреннее сопротивление. Для того, чтобы проверить наличие внутреннего контакта цепи измеряем величину сопротивления между клеммами и сравниваем с характеристикой, указанной в описании.

Появление признака легкой детонации подтвердит симптом, старый датчик детонации не работал в схеме. Дополнительно можно установить проблемный сенсор на другой двигатель и провести проверку на появление детонации при резком нажатии педали газа. В итоге нужно сравнить признаки работы исправного и неисправного датчика. Если симптомы проявятся и на втором моторе, в таком случае датчик подлежит окончательной замене.

Заменять датчик можно аналогичной моделью, только при совпадении каталожного номера. Это требование обязательно для обеспечения правильной и безопасной работы ЭБУ. Но есть опасность попасть впросак, если это контрафактное изделие китайского автопрома, по какому признаку можно подтвердить его пригодность – сказать сложно.

Видео о датчике детонации:

>

Сбой

Если механизм поврежден, возникают следующие признаки неисправности датчика детонации:

• детонация при ускорении;
• низкий или нестабильный холостой ход;
• потеря мощности двигателя;
• звяканье;
• включение индикатора проверки двигателя;
• высокий расход топлива.

Стук двигателя

Одной из наиболее распространенных неисправностей является срабатывание, особенно на высоких скоростях. Это может указывать на трещины или поломки, поэтому устройство необходимо заменить.

Ускоренный расход топлива

Когда механизм выходит из строя, то может произойти быстрое воспламенение топлива. В этом случае необходимо убедиться, что механизм не является причиной этого сбоя, проверив напряжение.

Сложность ускорения

Еще один из признаков, указывающих на повреждение, заключается в том, что при нажатии на акселератор двигатель медленно достигает желаемой скорости. Рекомендуется всегда проводить корректирующее обслуживание автомобиля и проверять механизм на наличие любых из упомянутых симптомов.

Неисправность датчика детонации приводит ко многим неприятным последствиям. Именно поэтому стоит изучить признаки неисправности. Когда в работе автомобиля появляются поломки и ошибки, всегда необходимо проверять, как работает устройство. Ремонт датчика не всегда целесообразен, поэтому может потребоваться замена датчика детонации.
