Пошаговая инструкция регулировки рулевых тяг на ВАЗ-2109
Ну все осталось дело за малым отрегулировать рулевые тяги. Для этого:
Слегка откручиваем гайки на рулевых тягах, используя ключ «на 27»
При откручивании обратите внимание на то, что гайки с рисками на гранях – леворезьбовые;
С помощью ключа «на 24», начинаем проворачивать муфту, изменяя длину тяги, при этом контролируем горизонтальное расположение рулевых спиц;
Выставляем на «0» подвижную шкалу, расположенную на линейке, и передвигаем автомобиль назад;
Как только показания будут в пределах от -1 до +1 миллиметра, процедура регулировки может быть завершена. Впрочем, если хотите убедиться, что всё сделали правильно, можно теперь прокатить машину и вперёд, при этом показатели измерений должны оставаться в тех же пределах.
После всех проделанных манипуляций по регулировке развала-схождения, остаётся поочерёдно посмотреть, со стороны передних колёс – в створ задних колёс. Если спица руля будет стоять горизонтально, то будет видно, какое (правое или левое) смещение имеют колёса. При сильно выраженном смещении, одна из тяг выкручивается на несколько оборотов, а другая затягивается (на то же число оборотов). Таким образом, смещение устраняется полностью.
Лучшие инструкторы по вождению:
Автоинструктор Людмила
МКПП: Chevrolet LanosОбучает в Видном ОТЗЫВЫ
Автоинструктор Алексей
МКПП: Chevrolet Lanos АКПП: Kia Spectra Обучает в ВАО, Балашихе, Реутове ОТЗЫВЫ
Автоинструктор Михаил
АКПП: Chevrolet Aveo МКПП: Chevrolet LanosОбучает в Красногорске, Строгино ОТЗЫВЫ
Автоинструктор Яков
МКПП: Chevrolet LanosОбучает в ЮАО, Видном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Hyundai AccentОбучает в САО, СЗАО, Химках ОТЗЫВЫ
Автоинструктор Елена
АКПП: Chevrolet LacettiОбучает в ЮАО, ЮВАО, Видном, Домодедове ОТЗЫВЫ
Автоинструктор Михаил
АКПП: Kia Spectra МКПП: Chevrolet LanosОбучает в СЗАО, Строгино ОТЗЫВЫ
Автоинструктор Марина
АКПП: Kia Cerato МКПП: Chevrolet LanosОбучает в САО, Долгопрудном ОТЗЫВЫ
Автоинструктор Елена
АКПП: Kia Spectra МКПП: Daewoo NexiaОбучает в Красногорске ОТЗЫВЫ
Автоинструктор Наталья
АКПП: Kia Spectra Обучает в ВАО, Балашихе,Реутове ОТЗЫВЫ
Автоинструктор Юлия
АКПП: Chevrolet Lacetti МКПП: Chevrolet LanosОбучает в ВАО, ЮВАО, Люберцах, Реутове, Железнодорожном ОТЗЫВЫ
Автоинструктор Светлана
АКПП: Chevrolet Lacetti Обучает в СЗАО ОТЗЫВЫ
Автоинструктор Пётр
МКПП: Daewoo Nexia Обучает в СЗАО ОТЗЫВЫ
Автоинструктор Оксана
АКПП: Hyundai Accent Обучает в СВАО, Мытищах, Королёве, Пушкине ОТЗЫВЫ
Автоинструктор Дмитрий
АКПП: Volkswagen Golf МКПП: Chevrolet Lanos Обучает в СВАО, САО, СЗАО, Долгопрудном ОТЗЫВЫ
Автоинструктор Оксана
АКПП: Kia Spectra МКПП: Chevrolet Lanos Обучает в ЮАО, ЮЗАО, Видном, Подольске ОТЗЫВЫ
Автоинструктор Дмитрий
МКПП:Lada Granta Обучает в ЮВАО, Люберцах ОТЗЫВЫ
Разновидности углов установки колес
Первый параметр – Развал (в переводе с английского – camber). Это угол между плоскостью вращения колеса и вертикалью. Если говорить простыми словами, колесо своей верхней частью наклонено в какую-то сторону. Если наклон идет внутрь кузова, угол развала – отрицательный, если выпирает наружу – то угол положительный.
Правильная установка развала важна, на это есть несколько причин. Одной из них является снижение нагрузки на подшипник ступицы. Также есть теория, что развал нужен, чтобы в процессе езды по неровностям и на поворотах компенсировать изменение положения колес к положению кузова автомобиля. И если подвеска может позволить оставаться колесу вертикально, не учитывая его расположение относительно кузова, то угол развала может быть минимальным.
Ещё стоит сказать, что нулевой развал дает наименьшую нагрузку на шины, увеличивая их срок службы. Отрицательный угол развала помогает машине лучше держаться на поворотах.
Бывает и такое, что развал не регулируется. В последнее время он всё чаще предусматривается подвеской, можно только проверить – правильный он или нет. Быстрый износ покрышек с внутренней или внешней стороны говорит о неправильной регулировке развала.
Схождение (на английском – toe) – это параметр, который показывает параллельность колес между собой. Как и развал – может быть положительным и отрицательным. В первом случае, если смотреть сверху, колеса будут смотреть друг на друга. Во втором наоборот, колеса расходятся.
Схождение является очень важным параметром подвески, который влияет на управление машиной. При положительном схождении авто будет более стабильным при езде по неровностям. Если угол схождения отрицательный – улучшаться реакции машины на руление.
Важно знать: если регулировка схождения неправильная или отсутствует вообще, это приведет к быстрому износу резины и увеличению расхода топлива – и это в лучшем случае. В худшем – машину будет бросать по всей дороге.. На задних колесах схождение тоже регулируется, но на управляемость это влияет не так сильно
Регулируется на всех автомобилях одинаково — изменяется длинна рулевых тяг
На задних колесах схождение тоже регулируется, но на управляемость это влияет не так сильно. Регулируется на всех автомобилях одинаково — изменяется длинна рулевых тяг.
Далее у нас продольный угол наклона оси поворота колеса, его ещё называют – кастор или кастер (от английского слова «caster»). Говоря простыми словами, если снять колесо, то можно пронаблюдать что амортизатор расположен не прямо, а под углом, это и есть кастер.
Этот параметр стабилизирует колеса на скорости, чем больше угол, тем усерднее колеса выравниваются, это также влияет на рулевое управление. С увеличением угла, руль становиться крутить труднее, а реакции машины на руль становятся более резкими, дерганными. Также увеличение угла кастера увеличивает крен автомобиля. Сейчас в большинстве машин нет возможности изменить продольный угол наклона оси поворота колеса. Часто это и не нужно, инженеры уже давно научились находить оптимальные настройки кастера, при которых сохраняется эффект самовыравнивания, а усилие на руле остается приемлемым.
И наконец последний параметр — поперечный угол наклона оси поворота (с английского – King pin). Нужен для самовыравнивания колес на небольшой скорости. Этот параметр заставляет колеса опускаться на поворотах относительно кузова. Именно из-за этого, когда вы трогаетесь, передние колеса под воздействием массы машины будут стремиться вернуться к исходному движению. Можно посмотреть как работает этот угол просто сидя в автомобиле. Вращая руль вправо-влево до упора, передок будет то подниматься, то опускаться. Регулировке этот параметр не подлежит.
Регулировка колес своими руками
Установку развал-схождения задних и передних колес можно выполнить самостоятельно. Однако, даже если имеются кое-какие знания, процедура занимает много времени. К тому же отсутствие должного оборудования и инструментов не позволит достичь точных показателей. В любом случае, профессионал в данном деле сделает все быстрее и качественнее.
Однако, если Вы все же решили выполнить данную процедуру самостоятельно, то необходимы будут следующие инструменты:
- Телескопическая или обычная линейка. Необходима для измерения угла схождения задних и передних колес.
- Отвес для определения развала колеса.
- Шнур.
Необходимо ровное напольное покрытие в гараже, плюсом будет присутствие смотровой ямы. Самостоятельная корректировка развал-схождения задних колес проводится поэтапно. Первым делом регулируется развал, а затем – схождение.
Настройка угла развала колес

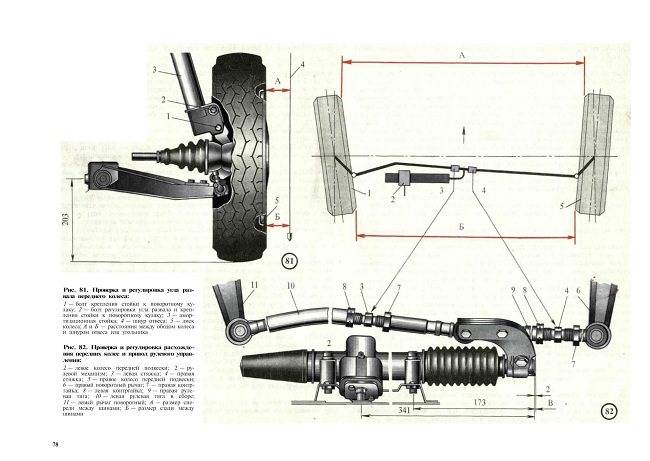

Первым делом необходимо выровнять колеса. Делается две пометки сверху и снизу. Таким образом, если их соединить, то образуется диагональ.
К крылу автомобиля прикладывается шнур-отвес. Затем линейкой замеряют расстояние между отметками (верхней и нижней) и шнуром. При одинаковом расстоянии с развалом колес у машины все в порядке. Если разница в измерениях превышает 3 мм, то регулировка точно необходима.
Затем нужно прокрутить колёса слегка вперед или назад, так, чтобы отметки были параллельны полу. И повторить измерения. Повторно откатить авто и выполнить повторный замер. Такая последовательность осуществляется для точного обнаружения отклонения от требуемой нормы.
Снимается колесо и откручиваются болты между поворотным кулаком и кронштейном амортизационной стойки. Поворотный кулак сдвигается по произведенным измерениям. Колесо устанавливается обратно и опять производятся замеры.
Аналогичным образом производятся замеры и остальных колес.
Регулировка схождения задних колес
Передние колеса выставляют в прямолинейное положение. Делаются отметки на передней внутренней стороне шины колеса.
Далее с помощью телескопической линейки, уперев ее краями в отметки, фиксируется полученный результат. Колесо прокручивается вперед и фиксируется новый результат. Полученные значения сравниваются. Если показания во втором измерении оказались меньше, то это отрицательное схождение, если наоборот, то положительное.
Регулировка производится путем изменения параметров рулевых тяг. При отрицательном схождении тяга укорачивается, при положительном удлиняется.
Производятся повторные замеры. Затягивать болты нужно аккуратно.
Кластер
Приступив к регулировке, нужно не забывать учитывать кластер, продольный и поперечный угол оси. Правильно выставленные параметры обеспечивают стабилизацию колес машины во время движения. Другими словами, при повороте руль должен автоматически и самостоятельно выровнять колеса.
Если выставить нулевое значение кластера, то достигается максимальный угол поворота колеса.
Отрегулировать кластер возможно и самостоятельно. Выполняется это путем изменения количество шайб на растяжках подвески. Для увеличения угла удаляются шайбы.
Развал колес

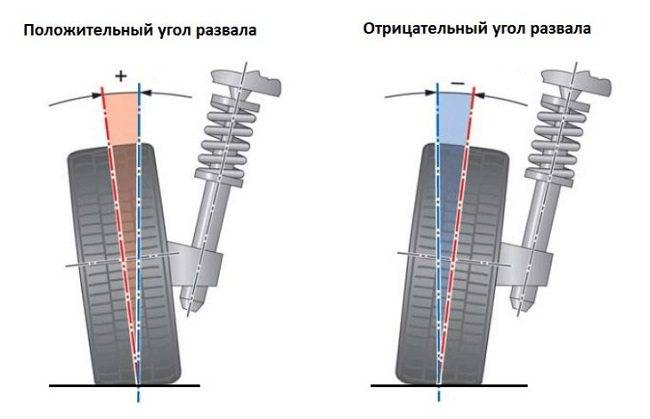

Развал — это угол между осью колеса и вертикалью. Развал бывает трех типов:
- нулевой — верхняя и нижняя ось колеса одинакова;
- отрицательный — верхняя часть завалена вовнутрь;
- положительный — верхняя часть выступает наружу.
Нулевой угол развала достигается при движении транспортного средства, обеспечивает устойчивость и равномерное прилегание шины к дорожной поверхности. Отрицательный развал увеличивается пропорционально массе авто, отличается лучшей устойчивостью, однако износ шин увеличивается во внутренней части. Положительный угол встречается на старых авто и тракторах, компенсируя мягкость подвески и вес авто.
Регулировке развала поддается также и задняя подвеска, даже полузависимая. Например для переднеприводных автомобилей ВАЗ предусмотрены пластины отрицательного развала, которые устанавливаются между балкой и ступицей. Пластика смещает верхнюю ось колеса во внутрь, увеличивая устойчивость на поворотах и высокой скорости движения. На независимых подвесках предусмотрены развальные рычаги, которые также необходимо регулировать. Их наличие значительно увеличивает комфорт и безопасность движения.
Как правильно выставить углы развала колес:
Регулировка также производится на стенде. В зависимости от конструкции подвески, развал регулируется по-разному, а именно:
- двухрычажная подвеска (ВАЗ 2101-2123, Москвич 412, ГАЗ 31105) — регулировка производится с помощью подкладывания шайб разной толщины под ось верхнего или нижнего рычага. Требуется открутить два болта оси рычага, и между балкой и осью вставлять шайбы, контролируя угол развала;
- двухрычажная подвеска современных авто — предусмотрены болты-эксцентрики, которые вращаясь, уводят рычаг наружу или вовнутрь. На болт нанесены риски, указывающие градус регулировки;
- задняя независимая подвеска имеет, минимум по одному рычагу на сторону, которым регулируются данные углы. Как правило, рычаг состоит из двух частей, соединенных между собой резьбовой осью, за счет чего рычаг удлиняется или укорачивается;
- передняя подвеска МакФерсон — регулировка за счет положения амортизатора. Стойка амортизатора крепится к поворотному кулаку двумя болтами. Отверстия в стойке овальные, за счет чего, при ослаблении болта, амортизатор можно выдвинуть или задвинуть.
Регулировку развала делают вместе со схождением. Перед этим нужно убедится в целостности деталей подвески. На мониторе компьютера указывается реальный угол всех 4 колес. Как указано выше, для каждого типа ходовой части, регулировка производится по-разному: подкладывая или убирая шайбы, регулируя амортизационную стойку, вращая эксцентриковые болты или регулирую длину рычага.
Сколько по времени производится регулировка углов установки колес? В среднем занимает 30-40 минут, при условии, что все болты и соединения разработаны.
Угол кастера. Данный параметр отвечает за стабильное прямолинейное движение колеса. Для понимания угла кастера стоит взглянуть на расположение переднего колеса относительно арки: если оно смещено назад, это ухудшает характеристики управления, также угол кастера должен быть одинаков на одной оси. При правильно настроенном кастере, отпуская руль, машина движется прямо. Чаще всего угол кастера задан заводом-изготовителем и регулировке не поддается. При отклонении параметров требуется диагностика амортизационных стоек и рычагов передней подвески.
Когда следует делать развал-схождение
Регулировать углы нужно не так часто, как кажется на первый взгляд
Но хотя бы единственный раз за весь год использования авто стоит уделить внимание этой процедуре при условии, что машина постоянно, но спокойно эксплуатируется на хороших городских дорогах. Если вы лихачите или живете там, где дороги заставляют проронить скупую слезу только при взгляде на них, то развал стоит делать почаще
Особенно — после суровой зимы, в весенний период, когда везде «оттаивают» ямы.
В каких случаях нужен развал-схождение
Также проверка и дальнейшая регулировка (при необходимости) развал-схождения обязательно проводятся при некоторых ремонтных работах по улучшению состояния подвески, а также элементов рулевого управления. Все это приводит к изменению углов колес. Однозначно следует сделать регулировку углов после ДТП, сильного бокового удара по колесу. Кстати, интересно, но на углы не всегда влияет замена таких деталей и элементов как втулок стабилизатора, амортизатора, самих стабилизатора и амортизатора в сборе, ступичных подшипников. Но если вы меняли рулевые тяги или наконечники, пружины, рулевую колонку, проставки, сайлентблоки или маятник рулевого управления, то визит в сервис обязателен.
Когда нужно делать развал-схождение
Признаки, которые покажут, что пора ехать в сервис, это:
- смена траектории движения авто при езде по прямой;
- быстрый износ покрышки с одной из сторон, стирание протекторов;
- увеличение расхода топлива;
- быстрый износ элементов подвески.
Признаки неправильного сход-развала
Процесс выставления углов
Настройка углов на СТО
Для работы в домашних условиях вам понадобятся следующие инструменты и приспособления:
- Набор гаечных накидных ключей;
- Штангенциркуль;
- Прочная нить или леска с крючками на конце – если их нет, то нужно будет придумывать, как привязаться к колесу;
- Два бруска – первый толщиной 6 мм, а второй – 22 мм.
Также может понадобиться специальная или обычная линейка – есть такой метод регулировки тоже.
Прежде чем приступать к установке углов колес, необходимо проверить давление в шинах, убедиться в том, что нет радиального и осевого биения покрышек, люфта подшипников ступиц, люфта на верхних шаровых опорах и свободного хода руля.
При обнаружении чего-то из перечисленного устраняем неисправность. Далее действуем в следующем порядке.
Загоняем автомобиль на ровную площадку, выставляем положение рулевого колеса в режим движения по прямой – для этого нужно проехать пару раз вперед и назад, чтобы понять, что автомобиль никуда не смещается, и прижимаем подвеску, оказывая давление на передний и задний бампер в 50 кгс по несколько раз подряд.
Проверка угла по нити и штангенциркулю
Проверяем углы установки колес. Для этого закрепите рядом с колесом отвес, чтобы он проходил точно по его центру, как это показано на фото выше. Остановите его качение и замерьте расстояние от верхнего и нижнего краев обода до нити. Получившаяся разница будет показателем развала.
Совет! Если штангенциркуля нет, воспользуйтесь обычной линейкой.
ВАЗ 2107 является заднеприводным автомобилем. Для таковых максимальная разница может составлять 4 мм, для переднеприводных – 1 мм.
При этом стоит учитывать, что верхнее расстояние не может быть меньше нижнего – уж лучше пусть будет наоборот. В идеале развал должен быть нулевым для автомобилей с любым приводом.
Если потребовалась регулировка, ослабьте все гайки на поворотном кулаке, сдвиньте деталь в нужную сторону и затяните все, как было.
Чтобы убедиться, что все сделано правильно, повторите измерения, а также проведите его при вывернутых вправо и влево колесах.
Переходим к регулировке схождения.
Брус на 22 мм
Проводим такие же подготовительные мероприятия, как и при регулировке развала.
Далее натягиваем нить между передними и задними колесами так, чтобы она проходила через их центр. Если нить цепляется за подкрылки, то их временно нужно снять.
Колея задних колес на ВАЗ 2107 немного уже, чем у передних, поэтому требуется сделать подкладку из бруска или двух сложенных спичечных коробков.
Затем поворачиваем рулевое колесо так, чтобы нить коснулась покрышки переднего колеса с двух сторон. Если все получилось, то регулировка вам не потребуется.
Теперь перенесите брусок на заднюю часть заднего колеса и добавьте к нему еще 6-ти мм вставку – можно подложить третий коробок спичек. Нить по-прежнему должна касаться покрышки в двух точках. Получилось – отлично, нет – нужна регулировка.
Отрегулировать сход можно гаечными ключами на 13. Для этого ослабляется муфта наружной рулевой тяги.
Клещи «Кобра»
Далее клещами по типу «Кобра» нужно ухватиться за муфту и провернуть ее, регулируя тем самым длину тяги. Добиваемся такого положения, чтобы нить коснулась покрышки, как это требуется.
В завершении затягиваем хомуты и повторяем все манипуляции со вторым колесом. Стремимся к показателю совместного схождения в 2 мм.
Как регулируется сход развал?
Для ремонта вам будут необходимы:
- линейка;
- мел;
- стандартный набор инструментов;
- шнур с отвесом;
- ровная площадка с ямой или подъемником.
Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.
Развал-схождение: что это
Что же скрывается за этим словосочетанием, которое нередко слышишь в среде автомобилистов? Итак, немного теории. Развал-схождение или сход-развал — это определенные углы постановки каждого колеса автомобиля. Их определяют и устанавливают еще во время изготовления машины на заводе, причем не просто так, а в зависимости от конструктивных особенностей авто и после проведения определенных испытаний
Эти углы важно обязательно выдерживать именно в строго определенном положении, которое рекомендует производитель: управляемость авто и его поведение на дороге зависит во многом от этого параметра, а значит, от этого зависит и ваша безопасность
Что такое развал-схождение
Почему эти углы называются «развал-схождение»? Все легко объяснимо и предельно просто: у автомобильного колеса не один, а два угла, указывающих на его положение в пространстве.
- Развал — определенный угол, который формируется между плоскостью самого колеса и вертикальной осью. Если он установлен правильно, то шина идеально стыкуется с дорожным полотном, и машина будет превосходно «держать дорогу». Измеряется это значение в самых обычных градусах. Бывает положительным и отрицательным.
- Схождение, которое также бывает как отрицательным, так и положительным, — угол, который находится между плоскостью вращения каждого колеса и направлением движения машины. Правильно установленный угол данного параметра позволит снизить износ резины и позволит добиться максимальной устойчивости авто во время даже самых лихих поворотов. Измеряется данный параметр и в привычных нам миллиметрах, и в не менее привычных градусах.
Развал-схождение: терминология Если вы обращали внимание, то у некоторых машин колеса не всегда стоят строго перпендикулярно дороге. Кажется, что схождение и развал сделаны не так, как нужно
Но прежде чем осуждать мастера, присмотритесь: что за машина перед вами. У ТС с так называемым задним приводом показатель схождения положительный — колеса несколько повернуты друг к другу. А авто с приводом передним обладают отрицательными показателями значения этого угла.
Углы наклона колес
Поясняем. Если между условно обозначенными задними точками колес промежуток больше, чем между передними, и кажется, что колеса в паре вывернуты «внутрь», то схождение положительное. А если они как будто «смотрят» в стороны, то оно будет называться отрицательным.
Отрицательное значение развала
Отрицательное значение развала — это когда верхняя часть любого из колес наклонена к центральной части авто. Это оптимальный вариант для тех, кто любит большие скорости и много ездит по извилистым, кольцевым дорогам. Положительный развал — наоборот, то есть верх колеса отклонен от авто. Оптимальный вариант для тех, кому нужно много маневрировать и полностью контролировать управляемость железного коня.
Что такое угол кастера
Что такое развал-схождение
Колёса автомобиля должны располагаться относительно горизонтальной плоскости под определённым углом (развал), это же касается и вертикальной плоскости (схождение). Это требуется для достижения лучшего сцепления шин с земной поверхностью и приемлемой управляемости транспортного средства.
Правильная установка углов развала и схождения обеспечивает стабильную управляемость и устойчивость транспортного средства
Схождение
Данная величина может быть как «плюсовой» (когда воображаемые линии, идущие параллельно ведущим колёсам, будут иметь точку пересечения перед «носом» ТС), так и «минусовой»(когда точка пересечения расположена сзади). Нужно понимать, что чем ближе к нулю угол схождения, тем меньше у ТС сопротивляемость эффекту качения.
Отрицательный угол схождения – это плохо. В данном случае будет наблюдаться ухудшенная управляемость и плохой отклик при вращении руля. Ко всему прочему это приведёт к рысканию машины во время поездок (особенно на высокой скорости). Значительно вырастет риск возникновения неуправляемого заноса.
При «плюсовом» схождении передних колёс ТС более отзывчиво в управлении, и автолюбителю будет легче входить в повороты. Колёса задней оси тоже рекомендуется устанавливать с положительным значением схождения, тогда машина станет максимально устойчивой при езде прямо.
При сильном несоответствии углов сходимости заводским настройкам наблюдается повышенный износ резины:
- При положительном – на его наружной части;
- При отрицательном – внутренних поверхностей.
Поэтому не рекомендуется экспериментировать с этим углом.
Развал
Развал — это угол между воображаемой вертикальной плоскостью и боковой плоскостью колеса. Если верхние части колёс «смотрят» в центр машины, угол развала считается отрицательным, а если наружу, то положительным. Значительное несоответствие углов развала параметрам, установленным производителем, приведёт к быстрому износу шин. Более того, машину начнёт «тащить» в сторону колеса, которое имеет максимальный угол развала.
Кастер
На поведение ТС во время вождения оказывает влияние кастер – угол между воображаемой вертикалью и осью поворота колёсных дисков во время поворота руля.
Его значение может иметь как положительные, так и отрицательные значения. Из-за этого угла ведущие колеса будут неизменно возвращаться в исходное (нейтральное) положение. От его значения зависит изменение развала колёс при повороте руля и стабилизация машины в момент передвижения по дуговой траектории. Чем больше это значение, тем значительнее будет стабилизирующий эффект.
Угол кастера — отклонение угла продольной оси от мнимой вертикальной линии
Углы развала и схождения следует постоянно контролировать, однако кастер устанавливается производителем при разработке ТС, и изменять его в большинстве случаев не приходится.
Важно, чтобы углы были одинаковы с обеих сторон ТС. В противном случае автомобиль может вести себя на дороге непредсказуемо – машину будет «уводить» в одну из сторон
