Датчик положения распредвала: как работает датчик фаз, неисправности и ремонт

Проверяем датчик распределительного вала на ВАЗ-2114 при помощи тестера или мультиметра

Многие автомобилисты сталкивались с тем, что выходил из строя датчик распределительного вала, или по-другому датчик фаз ВАЗ-2114. Причин данному явлению может быть множество, но как правило – это износ. Не все автолюбители способны провести диагностику этого датчика, хотя в самом процессе нет ничего сложного или заумного.

Видео-обзор симптомов поломки датчика распредвала на ВАЗ-2114:

Принцип работы датчика

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла .

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

Месторасположение датчика под капотом ВАЗ-2114

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

Электрическая схема датчика

  • Появление на приборной панели, всем известного – Check Engine , сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
  • Повышенный расход топливной смеси , также может послужить косвенным показателем неисправности ДПРВ.
  • Автомобиль начинает терять мощность и динамику в целом.

Проверка работы датчика распредвала

Итак, когда все вопросы рассмотрены, можно перейти непосредственно к диагностическим операциям.

Первый способ – это ручная диагностика. Как она проводится? Рассмотрим данный вопрос поэтапно:

  • Демонтируем датчик.
  • Первая диагностика – визуальная. Стоит осмотреть состояние корпуса, наличие повреждений и трещин.

Распиновка проводов датчика

Мультиметр в помощь

Теперь необходимо при помощи мультиметра проверить контактную группу. Сначала осматриваем контакты на наличие влаги, а затем «прозваниваем» их. Если тестер не реагирует, то датчик вышел из строя.

Диагностика проводится следующим образом: «минус» щуп тестера подключается к левому контакту на датчике, а «плюс» — к центральному. Далее подносим металлическую пластину к датчику. Изменение показателя напряжения на датчике сразу будет видно на мультиметре.

Проверка датчика при помощи мультиметра

Вторым способом диагностики становится подключение к электронному блоку управления автомобиля. В нем, при появлении Check Engine остаются коды ошибок, которые свидетельствуют неисправности. Существует две ошибки связанные с датчиком фаз, а именно:

  • Ошибка датчика ФАЗ 0340 — показывает, что ЭБУ не получает сигнала с датчика распредвала. Следует проверить обрыв и состояние (окисление) контактов до повреждения самого датчика.
  • Ошибка 0343 — высокий уровень сигнала датчика распредвала. Чаще всего это повреждение проводки от ЭБУ до датчика, или поломка и окисление клемм, или ненадёжное соединение.

Принцип работы датчика распредвала

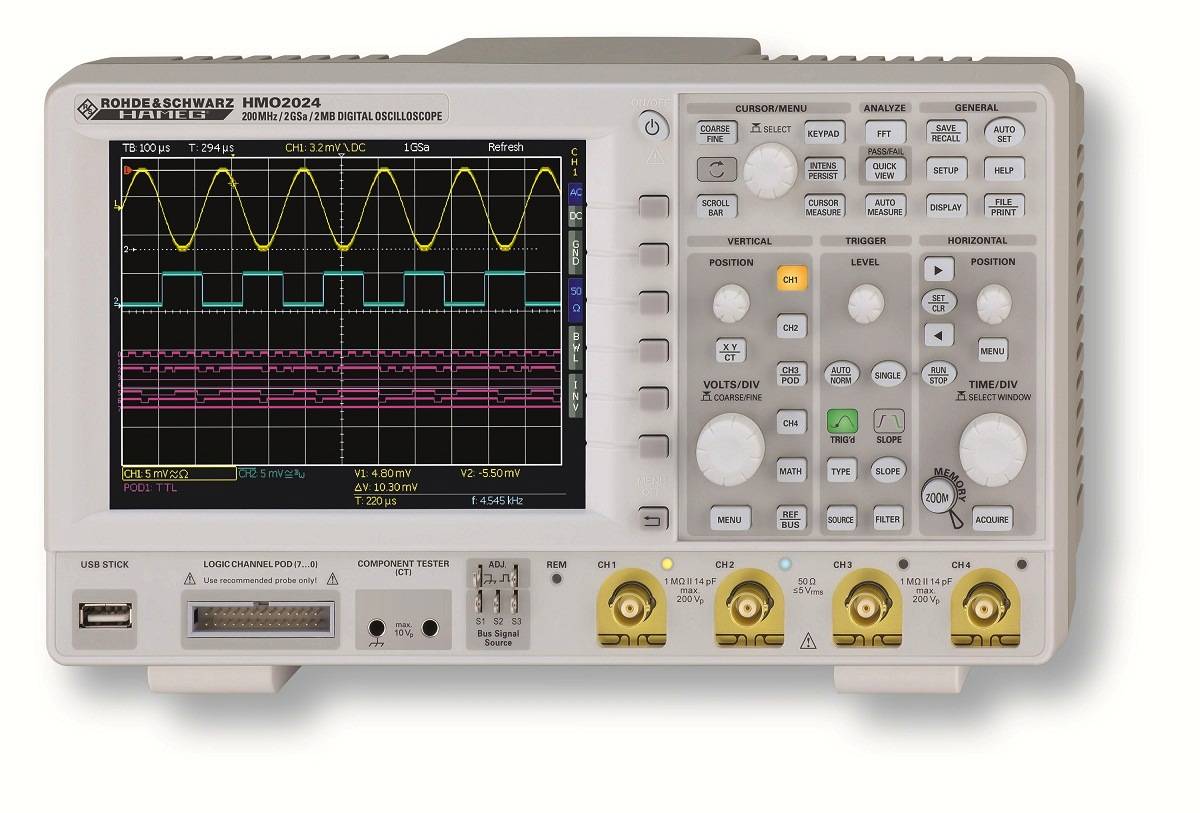

Осциллограф

Третьим способом проведения диагностики является осциллограф. При помощи этого прибора, почти сразу можно определить неисправность датчика распределительного вала. Но, к сожалению, далеко не каждый автолюбитель имеет данное устройство в своем арсенале.

Проверка при помощи компьютера или осциллографа

Проверить датчик положения распределительного вала ВАЗ-2114 достаточно легко и просто. Почти каждый автомобилист сможет справиться с данной задачей. Но, всё-же рекомендуется начинать диагностические операции с подключения в ЭБУ и определения кодов ошибок.

Инструкция проверки и замены

В случае, когда вышеперечисленными способами не удалось привести в норму его состояние, то эта деталь подлежит замене. В замене, также как и в проверке, ничего сложного нет, поскольку крепление их распредвала происходит без регулировки зазора. Благодаря такой функции можно избежать ошибок при установке нового девайса. В случае, если зазор регулируется, необходимо соблюдать определённые нормы.

Если вы не уверенны, что замена датчика распредвала самостоятельно пройдет успешно, отвезите его в специальный сервисный центр. Там замену делают при помощи осциллографа. При запуске осциллографа наблюдается стабильность считывания данных на различных оборотах двигателей.

Если у вас есть осциллограф, и вы уверены, что сможете сделать такую процедуру – делайте. Только внимательно следите за сменой данный, которые будут показывать осциллограф. Если он показывает прямые полоски, и нет никаких пробелов – это хорошо. Поскольку придётся лишь убрать старый, а поставить новый.

В принципе, если применять такой способ, нужно учитывать множество моментов и особенности, которые предоставляет тестер, чтобы замена этой детали распредвала прошла успешно. Так как, если показатель не работает, то по логике вещей и двигатель не должен работать. Но техника – дело тонкое, и иногда она даёт сбои в работе. Если датчик и встроенные электроприборы не знают место положения – они переходят к аварийному состоянию. И, находясь длительное время в таком состоянии, датчик выходит из строя.

Проверка своими силами

Конечно, квалифицированный ремонт и диагностику датчика проведут только специалисты станции техобслуживания. В этом им поможет специальный прибор – осциллограф. Но если нет возможности заехать на СТО, то проверить электронный прибор можно самостоятельно. Для этого необходим вольтметр.

Сначала проверяем целостность проводов, идущих к датчику. Для этого выполните следующие действия:

  1. Найти в мануале по эксплуатации автомобиля, где расположен датчик.
  2. Отключить фишку на ДПРВ.
  3. Включить зажигание.
  4. Замкнуть цепь через вольтметр. Если напряжение есть, то с проводкой всё в порядке. Иначе ищите, где обрыв или отсутствие контакта.

После проверки проводов приступаем к диагностике датчика. Её выполняют так:

  1. Подключить один щуп вольтметра на сигнальный контакт датчика, второй замыкаем на +12 вольт.
  2. Покрутить стартером. Если стрелка вольтметра не реагирует, то вышел из строя датчик. Замените на новый.

Установка ДПРВ на авто с бензиновым двигателем своими руками обычно не вызывает затруднения. С автомобилем, на котором установлен блок управления распределением фаз или дизельный силовой агрегат, лучше воспользоваться услугами станции технического обслуживания.

Давайте знакомиться, меня зовут Дмитрий Кузнецов. (3 голоса, среднее: 5 из 5)

Как проверить датчик фаз

Для того, что бы проверить датчик фаз придётся собрать небольшую схемку. Датчик имеет 3 вывода — A, B, C. К выводу «B» подключаем постоянный «+» от АКБ. К выводу «С» через резистор 500-600 Ом подключаем светодиод и второй конец так же подкидываем на «+». Ну и вывод «А» подключаем к «-». Схема собрана. Теперь, если достаточно близко провести возле чувствительного элемента датчика железным предметом, то диод должен загореться, т.е. датчик выдаст сигнал. Если же этого не происходит, то скорее всего датчик сломан.

Теперь немного о датчиках скорости. Что датчики старого образца, что нового, которые устанавливаются на Калину, Приору и тд, работают на эффекте Холла. В коробке передач, в случае Калины, Приоры и подобных автомобилях, установлено специальное кольцо спидометра. Датчик скорости следит за положением этого кольца и при его вращении передаёт импульсы в ЭБУ, а ЭБУ в свою очередь переводит количество импульсов в скорость. Т.е. чем быстрее крутиться кольцо, тем больше импульсов генерирует датчик и тем больше скорость показывает спидометр. Вот так это все работает.

Проверяются датчики скорости ВАЗ таким же образом, как и ДФ. Для проверки нужно будет собрать такую же схему.

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

  1. Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
  2. Отсоединить «фишку» от датчика, отщелкнув фиксатор.
  3. Демонтировать датчик из его посадочного места.
  4. На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.
  5. Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
  6. Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
  7. Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
  8. Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
  9. Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
  10. Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Принцип действия

Совместное осуществление работы распредвала и находящегося на нём датчика, обоснована  таким физическим явлением – эффект Холла. Зуб, состоящий из металла, закреплен на поверхности вала. Вышеуказанный зуб именуется на профессиональном языке как рэпер.   Во время вращательного движения вала будут перераспределяться, и изменяться поток магнитного поля, находящегося  недалеко датчика. Происходящие явления  векторов магнитного поля, дают возможность создать предпосылки возникновения электросигнала с очень маленьким напряжением. Вышеуказанный появившийся сигнал устремляется на вход управляющего блока, состоящего из схем электроники.

Что такое Датчик положения распределительного вала (CMP)?

 Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.

В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками, которые предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает его (крутящий момент) с помощью шестерней, цепи ГРМ (или ремня ГРМ) на распределительный вал.

 Распредвал.

Для того чтобы определить, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.

Наиболее распространенные датчики распредвала: -магнитные, основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер машины.

Магнитный тип датчика распредвала производит собственный переменный ток (синусоидальная волна). Обычно этот датчик имеет два провода. Датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала и как правило, имеет три провода.

 Датчик положения распределительного вала.

В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться два вида датчиков CMP.

Принцип работы устройства

Электрическая схема расположения датчика В основе работы датчика местонахождения коленвала лежит эффект, открытый американским физиком Эдвином Гербертом Холлом. Прибор отслеживает малейшие изменения в силе магнитного поля, индуцируемого установленным в корпусе прибора пистонным магнитом. Металлические насечки (зубцы), которые располагаются на колесе распредвала или на задающем валовом диске, меняют силу магнитного потока, что фиксируется полупроводниковым элементом.

Датчик распредвала осуществляет передачу электронных команд блоку управления автомобиля. Основываясь на полученных данных, система управления безошибочно вычисляет точное угловое положение поршня цилиндра. Благодаря точности данного процесса газораспределительный механизм транспортного средства работает в оптимальном режиме, эффективно снабжая цилиндры воздушно-топливной смесью и осуществляя своевременный вывод отработанного газа.

Причины поломок и периодичность замены регулятора:

Датчик распредвала оснащен полупроводниковой микросхемой, эксплуатационный срок которой снижается при перегреве. В силу того, что датчик расположен на крышке клапана, на микросхему оказывает влияние повышенная температура, которая может стать причиной отказа датчика.

Со временем ушки крепления могут разорваться, что может привести к смещению датчика.

Короткое замыкание полупроводниковой микросхемы.

Поломка зубчатого диска и т.д.

Существуют причины, по которым датчик может выйти из строя в неподходящий момент.

Замену надо осуществлять даже при ровной и стабильной работе двигателя. Если мотор глохнет без видимых причин или появляются проблемы с системой зажигания – установка нового датчика распредвала является первоочередной задачей.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

  • Выставить питающее напряжение на уровне +13,5±0,5 Вольт (для питания можно воспользоваться обычным автомобильным аккумулятором).
  • При этом напряжение между сигнальным проводом и «массой» должно составлять не менее 90% от питающего (то есть, 0,9V). Если оно ниже, а тем более равно или близко к нулю, значит, датчик неисправен.
  • Поднести к торцу датчика (которым он направлен к реперу распредвала) стальную пластину.
  • Если датчик исправен, то напряжение между сигнальным проводом и «массой» должно быть не более 0,4 Вольт. Если больше — значит, датчик неисправен.
  • Убрать стальную пластину от торца датчика, напряжение на сигнальном проводе опять должно вернуться к исходным 90% от питающего напряжения.

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

  • Установить питающее напряжение на датчике, равное +13,5±0,5 Вольт.
  • При этом, если датчик исправен, то напряжение между сигнальным проводом и «массой» не должно превышать 0,4 Вольта.
  • Поместить заранее подготовленную стальную деталь в щель датчика, куда помещается репер распределительного вала.
  • Если датчик исправен, то напряжение на сигнальном проводе должно быть не менее 90% от значения питающего напряжения.
  • Убрать пластину от датчика, при этом напряжение опять должно упасть до значения не более 0,4 Вольт.

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

  • P0340 — отсутствует сигнал определителя положения распредвала;
  • P0341 — фазы газораспределения не совпадают с тактами сжатия/впуска цилиндропоршневой группы;
  • P0342 — в электрической цепи ДПРВ слишком низкий уровень сигнала (фиксируется при замыкании на массу);
  • P0343 — уровень сигнала от измерителя превышает норму (обычно возникает при обрыве проводки);
  • P0339 — от датчика поступает прерывистый сигнал.

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Датчик положения распредвала

Принцип работы любого двигателя внутреннего сгорания заключается в принудительном перемещении поршня в цилиндре за счет взрывообразного сгорания топливно-воздушной смеси. Для этого при положении поршня в верхней мертвой точке, необходимо поджечь ту самую горючую смесь. Перед этим, опять же в определенный момент, необходимо эту смесь подать в камеру сгорания. Современные моторы управляются электроникой, топливная смесь подается по заданному алгоритму, равно как и момент ее зажигания. Вне зависимости от количества цилиндров необходимо точное соблюдение фаз газораспределения. За это отвечает ДПРВ (датчик положения распределительного вала). Почему датчик именно распредвала, а не скажем, датчики положения поршней или коленвала?

Поршни связаны шатунами с коленчатым валом, их взаимное расположение неизменно. Поэтому, для определения положения поршневой группы в любой заданный момент времени достаточно установить один датчик фазы именно на коленвале. Коленчатый вал с помощью ремня или цепи ГРМ связан с распределительными валами, отвечающими за своевременное открытие клапанов впуска и выпуска.

Одного датчика коленвала будет недостаточно, поскольку он покажет лишь положение поршней. А ДПРВ даст информацию в блок управления двигателем, когда и какой клапан открыт (закрыт). Соответственно, ответ на вопрос: «где находится датчик распредвала?» лежит на поверхности. В районе крепления одной их осей распределительного вала.

Корпус располагается снаружи картера двигателя вместе с разъемом для подключения. Это сделано для удобства диагностики и замены. Тело датчика (сам сенсор) располагается внутри картера, в непосредственной близости от оси распредвала.

Для справки: в автомобильных моторах с рядным расположением цилиндров распредвал один (соответственно, датчик тоже один). При «V» образной компоновке либо в оппозитных ДВС распредвалов два. То есть, нужен не один, а два датчика.
