Новый виток эволюции ДВС: супер двигатель без коленвала

Мотор без коленчатого вала: преимущества и сложности реализации

Итак, главной задачей и назначением любого ДВС является преобразование энергии, полученной от сгорания топлива, в механическую работу. Если просто, топливо сгорает в закрытом объеме, газы оказывают давление на поршень, через кривошипно-шатунный механизм возвратно-поступательное движение поршня преобразуется во вращательное.

В результате создается крутящий момент двигателя, который передается через трансмиссию на колеса автомобиля. Примечательно то, что хотя с момента создания первых моторов и их внедрения в широкие массы прошло уже более 100 лет, общая конструкция ДВС не изменилась.

Даже с учетом того, что современные двигатели получили высокоточные развитые системы электронного впрыска и управления, стало возможным изменять фазы газораспределения и т.д., хорошо известный КШМ продолжает лежать в основе силового агрегата на бензине, дизтопливе или газе.

При этом постоянно ведутся работы, чтобы мотор мог работать без коленвала. Дело в том, что привычный кривошипно-шатунный механизм не лишен целого ряда определенных минусов. Именно по этой причине инженеры стремятся избавиться от этого узла.

Дело в том, что работа КШМ связана с неизбежным создание трения и значительных боковых усилий, которые приводят к износу стенок цилиндров. В результате зеркало цилиндра повреждается, разрушаются поршневые кольца и т.д. Что касается потерь на трение, общий КПД двигателя заметно снижается.

Также двигатель с коленвалом сложно обслуживать, так как снятие коленвала без снятия двигателя на многих авто крайне сложно реализовать. Вполне очевидно, что если исключить указанные недостатки, двигатель станет более производительным, увеличится моторесурс.

Для решения задачи конструкторы предлагают разные подходы, однако на практике качественно реализовать большинство решений попросту не удается. Наибольшего внимания в данной области сегодня заслуживает двигатель Баландина и двигатель Фролова. Давайте остановимся на механизмах без шатунов и коленвала более подробно.

Самые большие двигатели

Автомобили — не единственные технические средства в мире, которые нуждаются в посоянном обновлении. Необычные двигатели постоянно разрабатываются для многих сфер деятельности. Но начать лучше, все-таки, с привычных 4-колесных автомобилей.

Fiat Blitzen Benz

Гоночный болид 1911 года оснащался двигателем объемом 28,2 литра, чтобы обеспечить мощность в 300 лошадиных сил. Было собрано всего 2 таких автомобиля. Один был выкуплен русским князем Сухановым, но после Революции попал в Австралию, где благополучно разбился без возможности восстановления. Другой концерн Фиат оставил себе, в 1920 году заменив двигатель на более совершенную конструкцию.

Convair B-36

Для этого бомбардировщика был разработан самый мощный поршневой авиационный 36-цилиндровый двигатель в мире. При небольших размерах (3 м в высоту и 1,5 м в поперечнике) и весе в 2,7 т. он способен выдавать мощность в 5000 лошадиных сил. Но особо популярным мотор не стал и остался штучной уникальной моделью.

Union Pacific Railroad

В годы Второй мировой войны был создан самый большой и мощный паровой двигатель Big Boy с силой тяги в 15290 нм. Но прослужил он недолго. В 1959 году паровозы окончательно оказались вытесненными дизельным железнодорожным транспортом.

Чтобы не терять первое место, в 1955 году та же компания Union Pacific создала локомотив мощностью 8500 лошадиных сил. Он весил 410 т. и был снабжен баком на 9500 л. До сих пор этот рекорд еще не был побит.

Wärtsilä-Sulzer RTA96

Крупнейший в мире серийный двигатель производится для морских судов. Его длина составляет почти 27 м, а высота — 13,5 м. Машина весит 2,3 млн килограмм. Затратив 13 тыс. литров мазута в час можно получить невероятную мощность 107 тыс. лошадиных сил.

1750 MWe ARABELLE

Это крупнейший генератор в мире. Каждая его турбина весит 120 тонн. Благодаря пару двигатель способен выдавать мощность почти в 2,35 млн лошадиных сил. Но для установки такой необычной конструкции понадобилась целая атомная станция во Франции.

SaturnV

Общепризнанный король двигателей. Только с его помощью оказалось возможным отправиться на Луну. Хоть высота самого агрегата чуть меньше 6 м, в ракетоносителе она составила 110, 65 м (примерно с 40-этажный дом). Чтобы поднять 130 т. космического корабля на орбиту потребовалась мощность в 190 млн лошадиных сил. Для сравнения затраченной энергии оказалось бы достаточно почти для 1000 кругосветных путешествий на обычном автомобиле.

ЗАБЫТОЕ ГЕНИАЛЬНОЕ

В начале изобретательской карьеры, 30 лет назад, Виталий Фролов еще не замахивался на то, чтобы изменить ДВС — ограничился малым: установил на коленвал особые накладки. Когда они изнашивались, менял их вместе с вкладышами, и вал продолжал работать. Просто? Тем не менее, до этого раньше никто не додумался. Виталий получил первое авторское свидетельство, его наградили серебряной медалью Выставки достижений народного хозяйства СССР — в те времена считалось очень почетным стать лауреатом этой награды.

Так часто бывает: гениальные изобретения забываются. Чудесный коленвал так и не был внедрен…

Похоже, обида на неразумное человечество вылилась у Виталия в нелюбовь к коленчатым валам, и позже он беспощадно «уничтожал» деталь во всех своих последующих разработках. И сформулировал один из принципов: коленчатый вал — деталь несовершенная.

Другой цикл

В начале ХХ века тихие бесклапанные моторы устанавливались на многие престижные модели. К примеру, под капотом этого шикарного “Daimler Double Six 40/50” стоял именно такой двигатель.

“Mazda Millenia/Xedos 9” – один из немногих массовых автомобилей, который оснащался двигателем Аткинсона.

ОБЫЧНЫЙ 4-тактный двигатель работает по циклу, изобретенному еще в 1876 году немецким инженером Николаусом Отто: в цилиндре при определенных условиях попеременно происходят определенные процессы – впуск, сжатие, рабочий ход и выпуск. В 1886 году эту схему попытался усовершенствовать британский инженер Джеймс Аткинсон.

На первый взгляд его двигатель мало отличался от прародителя – тот же порядок тактов, схожий принцип работы… Однако на самом деле различий было немало. К примеру, за счет специального коленвала со смещенными точками крепления Аткинсону удалось снизить потери на трение в цилиндре и поднять степень сжатия мотора.

Также в подобных двигателях другие фазы газораспределения. Если на обычном ДВС впускной клапан закрывается практически сразу по прохождении поршнем нижней мертвой точки, то в цикле Аткинсона такт впуска значительно длиннее – клапан закрывается лишь на полпути поршня к верхней мертвой точке, когда в цикле Отто уже вовсю идет такт сжатия.

Что это дало? Самое главное – лучшее наполнение цилиндров благодаря снижению так называемых насосных потерь. Не вдаваясь в технические подробности, лишь скажем, что в результате двигатель Аткинсона примерно на 10% эффективнее (и экономичнее) обычного ДВС.

Однако на серийных автомобилях моторы, действующие по схеме Аткинсона, до последнего времени не встречались. Дело в том, что такой двигатель может правильно работать и выдавать хорошие показатели лишь на высоких оборотах. А на холостых он, наоборот, норовит заглохнуть. Чтобы решить проблему наполнения цилиндров на малых оборотах, на подобные моторы приходится устанавливать механические нагнетатели (такую схему иногда не совсем верно еще называют “двигатель Миллера”), что еще больше усложняет и удорожает конструкцию. К тому же потери на привод компрессора практически сводят на нет преимущества необычного мотора.

Поэтому серийные массовые автомобили с двигателями Аткинсона можно пересчитать по пальцам одной руки. Характерный пример – “Mazda Xedos 9/Millenia”, которая выпускалась с 1993-го по 2002 год и оснащалась 210-сильным 2,3-литровым V6.

Зато в чистом виде моторы Аткинсона оказались очень подходящими для гибридных моделей вроде знаменитого “Toyota Prius” или новейшего “Mercedes-Benz” S-класса, который вскоре пойдет в серийное производство. Ведь на малых скоростях такие машины передвигаются в основном на электротяге, а бензиновый двигатель подключается только при разгоне или при больших нагрузках. Эта схема, с одной стороны, позволяет нивелировать врожденные недостатки мотора Аткинсона, а c другой – максимально использовать его положительные качества.

Как зарождался современный ДВС?

Если сравнивать автомобиль с организмом человека, то именно движок будет выполнять роль сердца. Без него эксплуатация транспортного средства попросту невозможна. Само слово мотор в переводе с латыни означает приводить в движение. И если в двух словах, то это устройство отвечает за преобразование энергии от сгорания топлива в механическую, без которой автомобиль не заведется.

Впервые о подобном агрегате услышали в далеком 1801 году, а благодарить за это изобретение следует французского инженера Филиппа Лебона. А вот создателем образцов, наиболее близких по строению к современным моторам, считают немецкого инженера-самоучку Николауса Отто. О его достижениях мир узнал спустя более 70 лет, в 1877 году.

Французский инженер Филипп Лебон

За пять лет до этого Брайтон попытался воплотить в жизнь силовой агрегат, который будет работать на керосине, предыдущие устройства функционировали за счет газа. Попытка оказалась неудачной. Но в 1882 году жизнь получил новый агрегат, работающий на жидком топливе – бензине. И благодарить за его появление на свет человечество обязано немецкого конструктора, инженера и промышленника Готтлиба Даймлера.

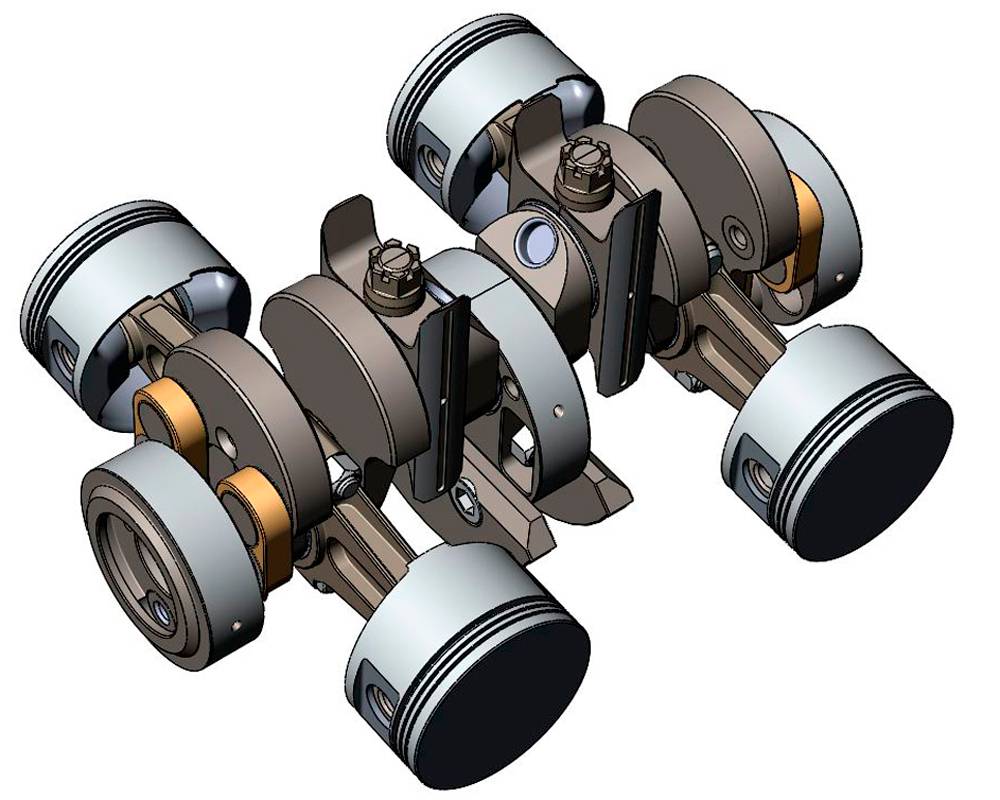

СТРАННЫЙ ОППОЗИТ

Однажды он получил заказ от специалистов воздушно-десантных войск: разработать двигатель — помощник суперсолдат. Мотор, сказали ему люди в мундирах, должен быть легким, экономичным, безотказным в воздухе, на земле и воде. И вскоре такой появился — 2-тактный оппозит, в основе которого лежал мотор «Иж-Юпитер 5».

Оппозит Фролова необычный — без уплотнительной перегородки между кривошипными камерами, так усложняющей конструкцию ординарных 2-цилиндровых двухтактников. Коленчатый вал (до поры до времени Фролов оставил его в покое) — с двумя опорными подшипниками (вместо трех), что снизило его вес и длину. В конструкции Фролов использовал два своих изобретения: «Демпфер крутильных колебаний коленчатого вала ДВС» и «Узел двигателя внутреннего сгорания».

Мотор получился компактным и «бодрым» — в 1,5 раза возросли мощность и крутящий момент. Он предназначался для сверхлегкой авиации, водномоторного спорта. В 1988 г. пришел заказ на изготовление 300 моторов для дельтапланов. Опытный мотор УМБ-760 устанавливался и на автомобиль ЛуАЗ, планировалось начать его серийный выпуск.

В 2001 году появился мотоцикл, который сразу привлек внимание байкеров. Еще бы: во время демонстрации работоспособности аппарата на второй передаче заднее колесо срывало в букс

Производство движка планировали развернуть на одном из харьковских заводов — для переоборудования обычных «Ижей». Но нагрянули известные события с распадом СССР, и проект так и остался невоплощенным.

Lotus Omnivore

Кто сказал, что два такта остались в прошлом? Инженеры Lotus Engineering считают, что потенциал двухтактных движков серьезно недооценен автопроизводителями, а   прожорливость — всего лишь миф. Они прогнозируют их триумфальное возвращение в 2013 году под капоты серийных автомобилей. В 2009 году в Женеве компания представила концептуальный 500-кубовый двигатель Omnivore, работающий на любом виде жидкого топлива. Моторчик блещет сразу несколькими инновационными технологиями, главная из которых  - изменяемая степень сжатия при помощи подвижной верхней стенки камеры сгорания. В зависимости от вида топлива и нагрузки сжатие в Omnivore может изменяться в диапазоне от 10 до 40 к одному. Приготовление сбалансированной топливовоздушной смеси обеспечивает система прямого впрыска Orbital FlexDI с двумя инжекторами, а   параметрами отвода отработанных газов управляет патентованный улавливающий клапан CTV (Charge Trapping Valve). Похоже, британцам удалось то, к чему стремятся все разработчики инновационных ДВС: в цикле стендовых испытаний Omnivore уверенно поддерживал режим сгорания HCCI даже на оборотах холостого хода и в «красной зоне». Конструкция Omnivore замечательна еще и тем, что его блок и головка отлиты в одной цельной детали.


Ecomotors OPOC. Одним из основных преимуществ конструкции профессора Хоффбауэра является возможность «надевать» на коленвал всё новые и новые пары цилиндров, получая нечто вроде модульного двигателя.

Согласно спецификации, концепт на 10% экономичнее атмосферных бензиновых двигателей равной мощности, а по чистоте выхлопа легко дотягивает до нормативов Евро-6. Если Lotus сможет заинтересовать автопроизводителей, то потомки концептуального Omnivore станут первыми кандидатами на роль бортовых генераторов для электрогибридов. Для этого у них есть всё: неприхотливость, предельная компактность и высокая энергоемкость.

Автомобили

10 автомобилей из Прибалтики

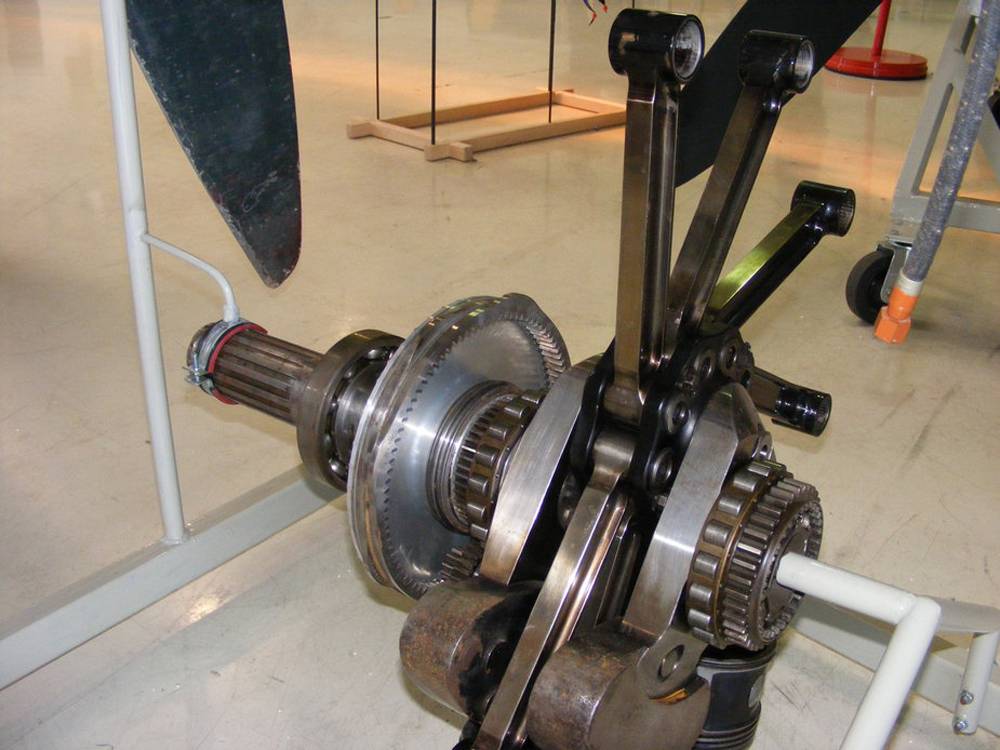

Двигатель Фролова: мотор без шатунов и коленвала

Основным принципом В. Фролова, который был положен в основу его разработок, является то, что  коленчатый вал является далекой от совершенства деталью. По этой причине талантливый инженер детально изучил конструкцию двигателя Баландина, после чего предложил ряд собственных доработок.

С учетом того, что недостатком бесшатунного мотора Баландина оставались повышенные требования к точности изготовления эксцентрика, на начальном этапе Фролов существенно модернизировал данный узел преобразования. Однако далее был признан факт, что полностью избавиться от недостатков схемы мотора Баландина крайне сложно.

При этом Фролов не остановился на достигнутом, а также не оставил мысль избавиться от коленвала

 Дальнейшие поиски надежных и эффективных механизмов преобразования привели к тому, что изобретатель обратил внимание на механизм ткацкого станка

В результате был создан сегментно-роторный мотор, в основу которого были  положены как заимствованные и доработанные, так и собственные идеи. Полученный двигатель не имеет коленвала, вместо данной детали используется механизм, который по принципу действия и своему устройству похож на шарнир разных угловых скоростей. Такое устройство более известно под названием шарнир Гука.

Вращающиеся детали в таком двигателе Фролова работают благодаря использованию подшипников качения. Что касается смазочной системы, моторное масло подается под крышки клапанов, затем стекает, осуществляя смазку и отвод лишнего тепла. Чтобы масло хорошо охлаждалось, перед двигателем также отдельно установлен масляный радиатор.

https://youtube.com/watch?v=GwdgPwYKjho

Почему мы хотим избавиться от коленчатого вала

Отчего же таким ненавистным устройством является коленчатый вал, который ещё называется кривошипно-шатунным механизмом? Почему все так упорно желают избавиться от него? Главная причина скрывается в присутствии чрезмерного бокового усилия, которое приходится на стенки цилиндра. Эта особенность обуславливает наличие ряда негативных факторов:

  • сокращение долговечности поршневой системы и её ускоренный износ;
  • увеличение потерей, которые приходятся на трение;
  • снижение КПД.

Чтобы убрать все эти отрицательные моменты, необходимо создать такой агрегат, конструкция которого будет предполагать возвратно-поступательные движения без углового качения.

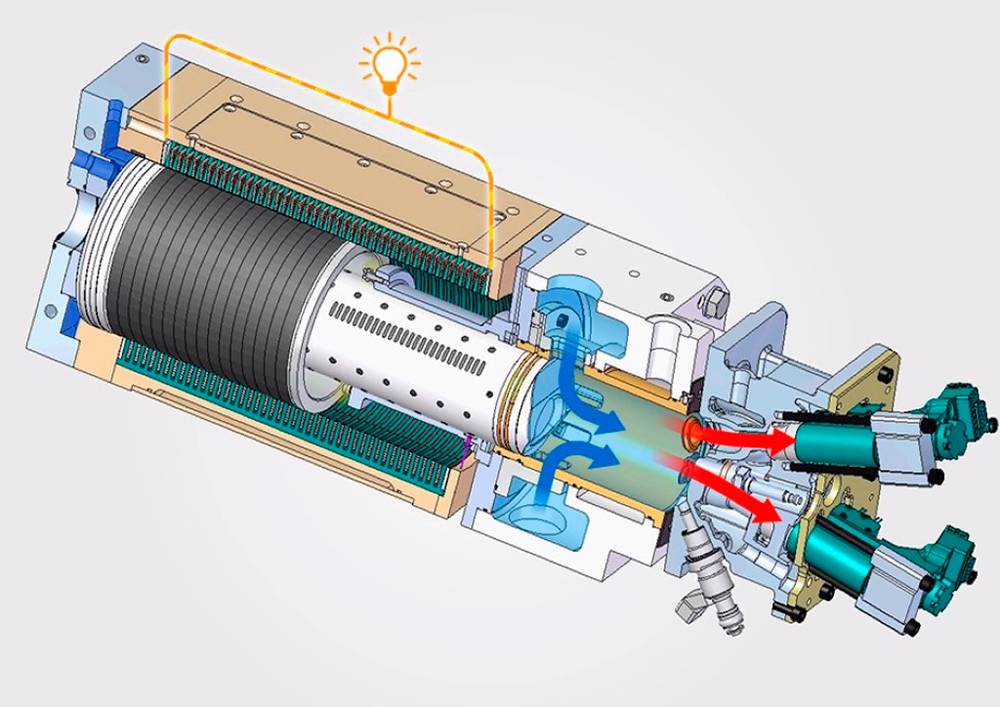

Свободнопоршневой двигатель машины

Такие механизмы уже существуют в большом количестве. Далеко не все из них могут применяться на практике, лишь некоторые экземпляры достойны внимания. Мы выбрали две модели двигателей без коленвала, презентация которых всколыхнула общественность.

Бесшатунный двигатель Баландина

Первый достойный двигатель без коленвала, который сейчас ложится в основу многих разработок и изобретений, носит имя Баландина. Суть функционирования такого механизма заключается в преобразовании движений возвратно-поступательного типа. Это стало возможным за счёт наличия специального эксцентрического механизма. К этой детали предъявляются высокие требования, которые делают силовой агрегат дорогим и недоступным для широкого использования.

Конструкция является особенной, для неё характерны уникальные характеристики, о которых мы как раз сейчас будем говорить:

  • шатуны заменены на поршневые штоки, они жёстко скрепляются с поршнями;
  • поршневые штоки аналогично шатунам охватывают шейки с коленвала;
  • по обе стороны от подшипника штока располагаются ползуны, которые за счёт направляющих свободно скользят;
  • поршень является обоймой для уплотнительных колец, которые располагаются между цилиндром и поршнем.

В такой конструкции отсутствуют боковые усилия, за счёт чего допустимо сокращение размеров поршня. Сам мотор демонстрирует высокую производительность, является экономичным и характеризуется ёмким ресурсом. Также конструкция становится компактной и более лёгкой. О недостатке мы уже говорили, он заключается в высоких требованиях относительно точности эксцентрика.

Многие специалисты работают над усовершенствованием этого механизма, используя его в качестве основы для своих изобретений.

Двигатель Фролова — мотор без шатунов и коленвала

Этот гениальный человек считал коленвал совершенно неидеальной деталью, которая нуждается в серьёзной доработке или, вовсе, является лишней в ДВС. Инженер долго и тщательно изучал конструкцию механизма Баландина. Эти наблюдения натолкнули его на создание другого механизма.

Бесшатунный мотор Баландина

Фролов изначально модернизировал эксцентрик, чтобы в дальнейшем его требования к точности не стали проблемой. Полностью убрать недостатки, характерные для двигателя Баландина, является крайне сложной задачей, даже для Фролова. Украинский инженер продолжил свои разработки, в надежде полностью убрать из механизма коленвал

Его внимание привлёк механизм, который используется в ткацких станках

Результатом длительной и плодотворной работы стал сегментно-роторный механизм. В его структуре отсутствует коленвал, он заменён элементом, напоминающим шарнир с разными угловыми скоростями. Такой механизм известен, как шарнир Гука. Вращение деталей в двигателе внутреннего сгорания Фролова обеспечивается подшипниками качения.

Модель мотора без коленвала

Эра эволюции ДВС только начинается, и пока неизвестно, что нас ожидает в конце. Существующие наработки показывают хороший старт и дают повод надеяться на великие открытия. Возможно, уже не за горами момент, когда будет изобретён вечный двигатель.
