Электропривод замка багажника: особенности и установка электропривода

Оборудование багажника электроприводом замка

Электропривод замка багажника можно установить еще одним способом. Для этого понадобится лист стали, из которого изготавливается крепежная пластина. Обивку отсека необходимо аккуратно удалить и прикрутить электропривод к стальной пластине, используя два самореза по металлу. Сама пластина крепится двумя винтами М5. В соответствующее гнездо электропривода вставляем выгнутый конец тяги, а второй ее край зажимаем с помощью плоскогубцев.

В процессе затяжки штока электрического привода нужно добиться открывания замка, для чего регулируется длина тяги с изгибанием ее посередине. Затем следует процесс подключения электрических проводов. В заводском жгуте проводов багажного отсека есть двухполюсная колодка с белым и черным проводами.
Белый провод необходимо соединить с синим выводом электропривода, а черный – с зеленым. На этом монтаж механизма завершен.

Наверное, любой сталкивался с ситуацией, когда подходишь из магазина к машине, а руки заняты пакетами с покупками. И начинается целое приключение: нужно поставить пакеты на пол, достать из кармана ключи, этими ключами открыть багажник, переложить пакеты, закрыть его, открыть дверь авто и только тогда усесться за руль. Особенно приятно эту процедуру проделывать под проливным дождём или метелью. А тем, у кого , перед всеми манипуляциями нужно ещё и машину снять с режима охраны.

А ведь неспроста все электронные автосторожа имеют страшно полезную и удобную функцию под названием «дистанционное отпирание багажника». Конечно, везёт тем счастливчикам, у которых она установлена с завода или же её поставил в автомастерской добрый дядя-автоэлектрик. А как же быть тем, у кого есть брелок от сигнализации, а функция открывания не работает? Так и прыгать от дверей к багажнику? Вовсе незачем этим заниматься, можно установить своими руками, ведь это не такая уж и сложная процедура. Установка даже у новичка займёт всего несколько часов.

Выбор комплекта

Установка будет невозможной, если в вашем распоряжении не окажется комплект необходимого для монтажа оборудования. Купить его не сложно, но нужно подумать, какой конкретно вариант вам больше подойдет.

Всего рассматривается 2 решения сложившейся ситуации. А именно.

  • Заводской набор. Приобретается у проверенных и хорошо себя зарекомендовавших производителей. В комплекте есть практически все необходимое, потому собирать разные элементы не придется. Но цена закономерно выше;
  • Любительский комплект. Здесь речь идет о самостоятельной подготовке всех необходимых комплектующих. Перед автомобилистом стоит вопрос о том, где именно их взять и как подобрать набор так, чтобы все подходило. Без соответствующего опыта и определенных знаний сделать это сложно. Зато можно неплохо сэкономить в финансовом плане.

Не знаю, что именно вы выберите, но хочу дать один совет. Покупайте электропривод, оснащенный инерционным механизмом. Это позволит отключать привод, когда на пути движения крышки багажного отсека появится какое-то препятствие. Грубо говоря, привод не прищемит вам руку или голову, когда вы будете ковыряться в багажнике.

Так что инерционный механизм очень даже полезная штука.

Если же говорить о сборе самодельного комплекта, то тут важно собрать несколько основных элементов. К ним относятся:. Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

Примерзают колодки на ручнике: что делать, как не допустить в дальнейшем

  • модуль электростеклоподъемника 2 штуки;
  • 2 механизма для подъема стекла;
  • провода;
  • диоды;
  • электромагнитное реле;
  • пятиконтактные реле;
  • четырехконтактные реле;
  • колодка подключения релюшек;
  • пружины для замка крышки;
  • электроинструменты;
  • проводка;
  • гайки, болты;
  • болгарка и пр.

Как видите, набор достаточно внушительный. Потому подумайте, стоит ли пытаться собрать комплект своими силами. Порой куда проще и даже экономически выгоднее приобрести готовый заводской набор с гарантией и всеми сопутствующими преимуществами. Цена не всегда играет ключевую роль.

Установка электропривода багажника

Не самой лёгкой работой является установка электропривода подъёма/опускания двери багажника, но справиться с ней будет под силу каждому. Главная сложность будет заключаться в подключении электрики. Если ничего в этом не смыслить, то необходимо будет привлечение специалиста по этой части. При наличии некоторых познаний в области автомобильной электрики можно попробовать выполнить все работы самостоятельно.


Набор для установки электропривода багажника

Электропривод багажника своими руками устанавливается по следующей схеме:

  1. В первую очередь необходимо аккумулятор отсоединить от питания.
  2. Снимаем с багажника пластиковую деталь, которая фиксируется болтами и защёлками. Эта накладка является относительно хрупкой, потому пластик может треснуть от неаккуратного движения.
  3. Закрепляем электропривод на крышке багажного отсека и обеспечиваем для него механическую связь с замком. Для этого на замочном механизме делаем два надреза и отгибаем образовавшуюся свободную часть.
  4. Ищем в наборе длинную металлическую палочку. Её необходимо закрепить таким образом, чтобы работе замка ничего не мешало. Возможно, лишнюю часть этой палочки придется убрать.
  5. Теперь приступаем к работе с электрикой. Обычно за питание отвечает плюсовое напряжение в 12 В, но так бывает не всегда, потому стоит заранее уточнить этот момент. Придётся изучить инструкцию к автомобилю.
  6. Разводим проводку по салону автомобиля. Здесь нужно проявить скрупулёзность, ведь ошибки могут привести к короткому замыканию. Провода располагаются только в местах расположения штатной проводки. На сложных участках используются гофрированные трубки.
  7. Проводка прокладывается к электросети прикуривателя, ведь этот элемент используется крайне редко, потому его выбор является более целесообразным.
  8. Выполняем демонтаж входа прикуривателя, устанавливаем предохранитель между ним и кнопкой, которая будет приводить механизм электропривода в действие.

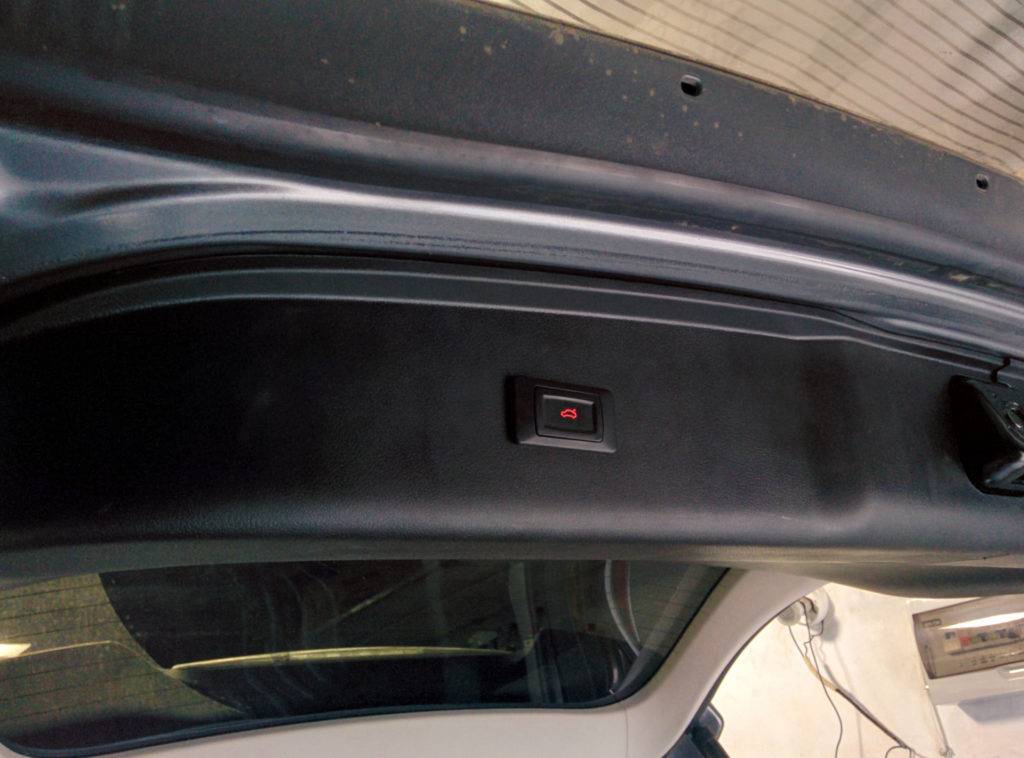

  9. Место для кнопки выбирается любое, которое будет удобным лично для вас.
  10. Подтягиваем провода к водительской двери. Это можно делать через низ или верх — кому как будет удобно.
  11. Если длины проводов недостаточно, то добавляем к ним заранее подготовленную проводку. Места соединения спаиваются и перематываются скотчем.
  12. Минусовой провод соединяется с электроприводом, второй минусовой подводится к реле управления, третий провод должен подключаться к сигнализации.
  13. Подключаем аккумулятор и проверяем систему на работоспособность.

Может так быть, что для закрытия двери багажного отсека сила тяги недостаточная. В таком случае придётся добавить в конструкцию замка дополнительную пружину.

Электропривод багажника с доводчиком является крайне полезной и удобной функцией. Раз попробовав этот механизм в действии, уже будет невозможно представить эксплуатацию авто без него. Установка этой системы может показаться сложной, но, поверьте, эту работу сможет выполнить каждый автомобилист.

Установка и подключение электрозамка к центральному замку

Автолюбители, выполнившие установку электрического замка на багажник машины, своими руками, рекомендуют использовать стандартные наборы из торговых сетей. Установить качественные комплектующие – значит обеспечить эксплуатационную надежность электрозамка.

Неплохие монтажные комплекты замков на крышки багажников предлагают китайские производители. Наборы для машин включают: электроприводы; кнопки; комплекты тяг; провода с предохранителями; релюшки; установочные планки. Установить электрозамки невозможно без соответствующего инструмента и вспомогательных материалов, таких как изоляционные, гофрированные трубки, крепежные изделия.

Приняв решение установки своими руками, придется выполнить ряд слесарных работ на машине. Сюда включается разметка под комплектующие электрозамка, сверление отверстий для крепежа, монтаж, крепление. Последовательность работ аналогична предыдущим:

  1. На багажнике конкретного автомобиля определяются места для монтажа электрического запорного устройства. После разметки, сверлятся установочные отверстия, крепится привод, фиксатор.
  2. В случае необходимости выполняется доработка узлов электрозамка. Устанавливаются приводные тяги замка, с предварительной разметкой.
  3. Отсоединяются клеммы АКБ, согласно электросхемы необходимо установить и проложить провода и подключить к соответствующим контактам, разъемам. Мультиметром проверяется правильность соединений электрозамка на багажнике машины. Подсоединяются клеммы к аккумулятору.
  4. Подключение замка производится к главной кнопке ЦЗ, или к индивидуальной, установленной в удобном месте салона машины.
  5. Проверяется функционирование электрозамка. При необходимости выполняются регулировочные и подгоночные работы.

Установка электропривода отпирания замка багажника ВАЗ

Большинство современных автомобилей ВАЗ «десятого» семейства комплектуются электроприводом отпирания замка багажного отсека сразу на заводе. Но так было невсегда. Ранее подобная опция изготовителем не предусматривалась, и электропривод отпирания замка багажного отсека устанавливался как доп.оборудование. Существует возможность самостоятельно установить электропривод замка крышки багажника (или двери задка на автомобилях ВАЗ-2111, ВАЗ-2112), управляемый с места водителя специальной кнопкой.

Если в системе охранной сигнализации предусмотрена функция отпирания багажника, то подключить электропривод можно непосредственно к ней.

Что понадобится для проведения установки электропривода: 1) Электропривод отпирания замка двери с монтажной пластиной. Если приобрести универсальный комплект электропривода замка двери без монтажной пластины, то приспособление для крепления электропривода можно изготовить самостоятельно.2) Четыре метра электропровода.3) Штатная кнопка-выключатель.

Порядок установки электропривода отпирания замка багажного отсека ВАЗ 2110 — ВАЗ 2115

1. Отсоединить «минусовый» провод от вывода аккумуляторной батареи.2. Установить электропривод замка крышки багажника на автомобиль ВАЗ-2110.3. Поддев отверткой четыре фиксатора крепления кожуха замка, снять кожух.

4. Выпрямить конец тяги привода замка плоскогубцами (пассатижами).

5. Шлицевой отверткой ослабить винт крепления тяги привода замка, удерживая бобышку ключом «на 7».

6. Снять тягу привода замка.

Результат на данном этапе установки электропривода замка багажного отсека: Крышку багажника невозможно открыть снаружи: замочный цилиндр не связан с механизмом отпирания замка.

7. Приложив к замку электропривод, необходимо разметить на усилителе крышки багажника отверстия для его крепления.

8. По шаблону (или нанесенным меткам) просверлить два отверстия диаметром 5 мм.

9. Рассверлить отверстие в бобышке привода замка до диаметра 3 мм.

10. Изогнуть тягу, как показано на фото. 11. Из стальной проволоки диаметром 4 мм изготовить П-образную скобу такой ширины, чтобы ее концы входили в отверстия приливов корпуса электропривода. 12. Нарезать на концах скобы резьбу М4.

13. Закрепить электропривод скобой, продетой изнутри в усилитель крышки, и гайками, навернутыми на резьбовые концы скобы. 14. Соединить электропривод с замком тягой.

15. Нарастив зеленый провод электропривода (подающий напряжение для втягивания штока), проложить его вместе с заводским жгутом проводов из багажного отсека к кнопке управления. 16. Второй провод электропривода (синий) подсоединить к «массе» автомобиля. 17. Кнопку управления электроприводом установить на панели приборов слева от монтажного блока и подать на нее напряжение с вывода 2 колодки Ш1 монтажного блока (цепь будет защищена предохранителем F15). 18. Подсоединить «минусовый» провод к выводу аккумуляторной батареи.

Особенности установки электропривода замка двери задка на автомобиле ВАЗ-2111

Для установки электропривода на автомобиль ВАЗ 2111 необходимо: а) Изготавить из стального листа пластину крепления, как показано на рисунке.

б) Снять обивку двери задка, отвернув два самореза и вынув пистоны.

в) Прикрепить электропривод к пластине двумя саморезами, а пластину — двумя винтами М5 с гайками к внутренней панели двери.

г) Вставить изогнутый конец тяги в проушину электропривода и загнуть другой конец пассатижами вокруг сферического наконечника рычажка замка.

д) При втягивании штока электропривода замок должен открываться. Для этого нужно отрегулировать длину тяги, изгибая ее среднюю часть. В случае если жгут проводов электропривода замка проложен на заводе, то подсоединить привод к нему.

е) В жгуте проводов двери задка найти двухполюсную колодку с белым и черным проводами. ж) Черный провод соединить с синим проводом привода, белый — с зеленым.

Если заводского жгута нет, проложить провода к панели приборов и устанавить кнопку, как было описано выше.

Как установить электрозамок на багажную дверь

Перед установкой следует подготовить набор необходимых инструментов и дополнительных материалов. Итак, нам понадобятся:

  1. Соединительные провода.
  2. Клеммы.
  3. Изолента.
  4. Предохранительные крепления.
  5. Набор гаечных ключей.
  6. Несколько отверток (плоских и фигурных).
  7. Кусачки.
  8. Плоскогубцы.

Начинать самостоятельную установку электропривода крышки багажника необходимо с демонтажа расположенной на ее внутренней стороне пластиковой накладки, которая закрывает доступ к замку. Практически всегда при покупке этого устройства продавцы предлагают дополнительно приобрести уже доработанный под него замок. Не стоит игнорировать это предложение, поскольку его приобретение позволит избежать целого ряда банальных проблем при установке всего механизма и дополнительно сэкономит немало времени и нервов. Следующим этапом монтажа будет прокладка проводки к замку от электросети прикуривателя. Выбор именно прикуривателя обоснован в том случае, если этот элемент практически никогда не используется. К тому же, в случае необходимости устройство способено выдержать повышенные нагрузки. Для того чтобы запитать электрозамок, необходимо разобрать вход прикуривателя для установки предохранителя между ним и кнопкой запуска привода.

Кнопка привода может быть установлена в любом удобном месте. После этого переходим к прокладке проводов питания по порогам автомобиля. Для этого потребуется около 3,5 метров кабеля. Финальным этапом установки станет монтаж доработанного замка багажника с его последующим включением в сеть и настройкой

Скажу честно. ну думал что данная доработка вызовет чтоль ажиотажное любопытство. Не буду томить… поэтому начну.

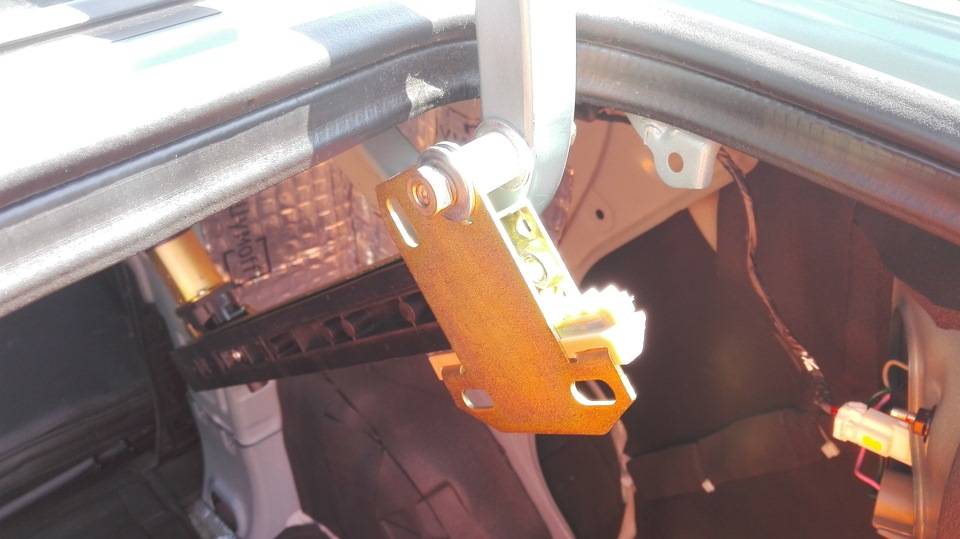

ПРИВОДЫв роли приводов были использованы реечные электростелоподъемники форвард (не гремят). также подойдет аналог от Граната(дешевле, лучше приспособоить). Подойдут модели для ваз классики и нивы.

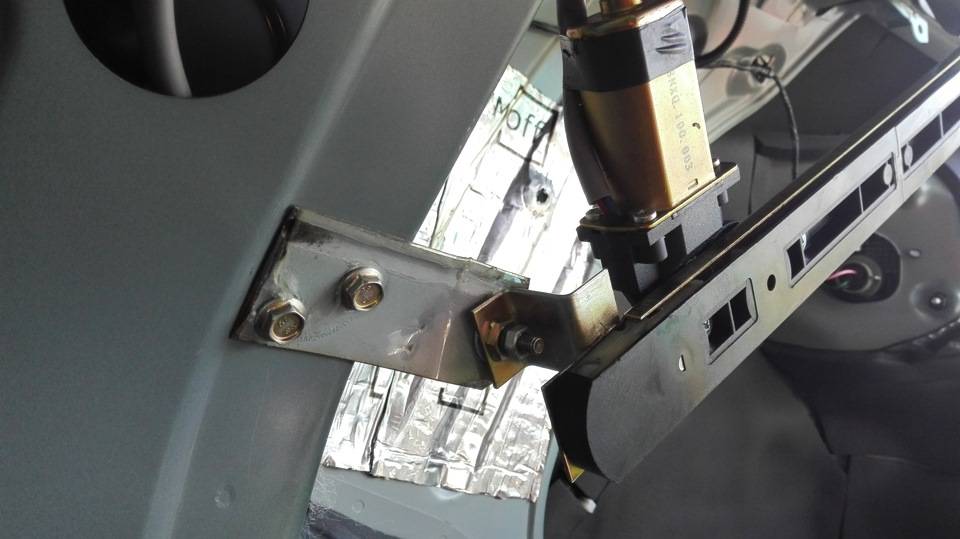

УСТАНОВКА ПРИВОДОВДумаю слова излишни. все видно по фотографиям

Немножко слов по установке: заново пришлось настраивать замок и ограничители — все делается по месту таким образом чтобы привода смогли корректно закрывать крышку багажника. Багажник может поднимать и опускать и один привод… но увы изза перекоса при закрывании он не может захлопнуть до полного зачелкивания замка. При этом двух приводов не хватает чтобы полностью отказаться от торсионов… не хватает силенок на открывание. При открытом и закрытом положени привода не шибко много занимают место. крепления приводов — заводские, не стал их переделывать чтобы потом их можно было перепродать.

ЭЛЕКТРИКАна данный момент для управления приводов используется вот такая схема:

Немножко пояснения. Итак, группа релюшек R1-R4 используются в роли триггера для управления любых девайсов с помощью кнопки без фиксации. то бишь при первом нажатии кнопки на выходе R4 будет +12, при повторном — напряжение будет отсутствовать. релюшка R5 нужен только для того, чтобы подавать управляющий «минус» на вход доводчика на протяжении его работы. его наличие обуславливается только изза режима работы доводчика, т.е. в моем случае мною используемый доводчик требуется подачи управляемого «минуса» на всем протяжении его работы. но есть доводчики которым необходимо только кратковременная подача управляемого «минуса» — в этом случае релюшку R5 можно исключить. релюшка R6 и R7 используются для реверса полюсов питания приводов.

Доводчик использовался самый дешевый — двухканальный Мистери PWM-2 с одновременной работой обоих каналов

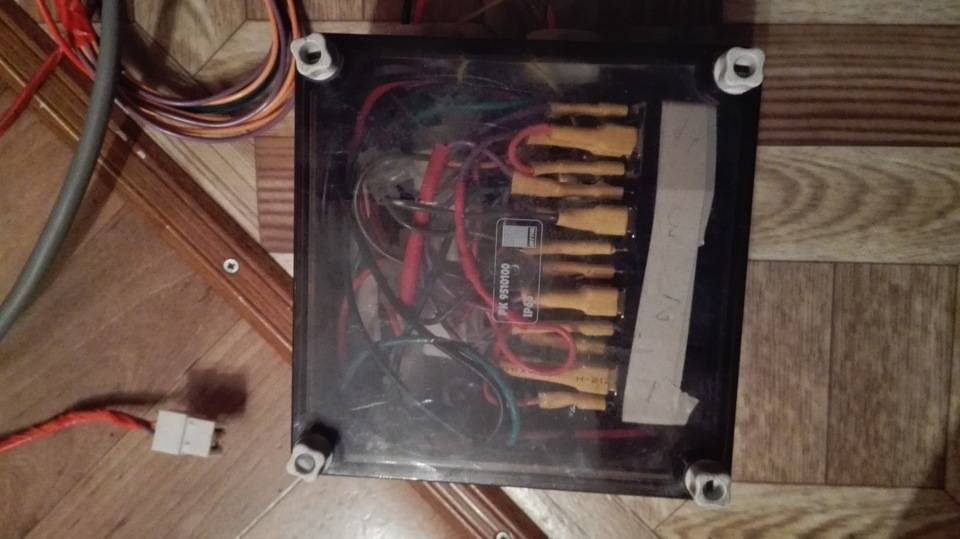

Все это хозяйство было помещено в пластиковую коробку и закинуто в нишу задней арки. Основное питание развязано напрямую с АКБ через пред в 10А.

Чем хороша данная схема — не требуется использование никаких лишних датчиков аля концевики или т.п.

УПРАВЛЕНИЕНа данный момент управление реализовано от кнопки открывания багажника штатного брелка, брелка сигнализации и с помощью кнопки на самом багажнике. Скорей всего будет внедрена еще кнопка в салон. но пока в процессе раздумья ибо в замешательстве куда там лучше всего внедрить кнопку.

Различия механических и электрических замков багажников

Механика замков багажника – механических и электрических, многих марок машин сходны по принципу действия. При установке запорных устройств допускаются различия в конструктивных особенностях изделий. Чтобы установить замок своими руками, необходимо понимать его устройство и помнить о надежности. Механическая часть, в том числе электрических замков состоит из следующих механизмов:

  • Привода запорного механизма;
  • Кронштейна привода;
  • Запорного, включающего стопорные детали и фиксации замка;
  • Рычажного, используемого при открытии и закрытии багажника;
  • Личинки под ключ;
  • Фиксатора.

Машины, производимые российскими предприятиями, поставляются в большинстве своем с механическими замками. Автовладельцам приходится обращаться в сервисные компании для выполнения монтажа или же установить своими руками.

Установка штатных электрозамков на современных импортных машинах выполнятся автопроизводителями. Заводской монтаж обеспечивает надежность функционирования и защиту от проникновения в багажник автомобиля.


Чтобы установить электрозамок, торговыми организациями автовладельцами предлагаются комплекты для багажников машин, включающие:

  • Электропривод;
  • Плату монтажного блока;
  • Кнопки или клавиши включения электрического замка;
  • Проводники, клеммы подключения.

Смонтированный на машине электрический замок имеет положительные моменты. Решив установить запорное устройство с электроприводом, автовладелец решает несколько задач.

В зимнее время нет необходимости отогревать личинку механического замка от замерзания. Электрический замок выполняет закрытие, открытие багажника дистанционно или из салона машины. Снижаются риски доступа воришек во внутрь.

Неприятные моменты возникают при неожиданной разрядке аккумулятора. Специалисты рекомендуют установить электрозамок с возможностью отпирания механически – ключом.

Управление замком багажника

Сервопривод открытия багажника – вещь удобная, особенно когда руки заняты. Вы наверняка уже сталкивались с этим на парковке гипермаркета. Автопроизводители облегчают загрузку, добавляя радиоуправление открыванием с штатного радиоключа или даже управление жестами – например, на новом Ford Kuga достаточно провести под задним бампером ногой, чтобы багажник открылся.

Но на старых машинах, да и на нынешних бюджетных иномарках придется все равно поворачивать ключ или нажимать кнопку на крышке. Эта проблема давно решена сервисными функциями сигнализаций: в них реализуется либо встроенное силовое реле, либо настраиваемый дополнительный канал для реле внешнего. Они активируются при нажатии нужной клавиши или комбинации клавиш на брелоке, после чего дают кратковременный импульс на отдельно устанавливаемый электромеханический привод, либо дублируют нажатие кнопки на дверце. У современных автомобилей, где бортовая электроника интегрирована в общую цифровую сеть, открыть багажник иногда можно командой по CAN-шине, никаких дополнительных устройств и подключений не требуется.

Возможно управление замком багажника и на Старлайн A93. Для этого нет жестко специализированного канала, но предпочтительно применение для этого канала 1, как указывает и инструкция по установке.

Кнопки управления на брелках StarLine A93

Флекс-канал 1 в режиме управления багажником активируется следующим образом:

  • длительно нажать кнопку 2 на брелоке;
  • сразу же нажать кнопку 1 кратковременно.

После этого брелок издаст три мелодичных сигнала, а автомобиль подаст три световых сигнала. Если автомобиль снят с охраны, то импульс на открытие багажника будет подан без дополнительных действий. Если машина стоит на охране, то при открытии багажника двери останутся заблокированными, статус охраны не изменится, но встроенный датчик удара будет отключен. Если к сигнализации подключен какой-либо дополнительный датчик (для этого предусмотрен специальный разъем), то он также отключится.

Видео: Лада Гранта, открывание багажника с пульта сигнализации StarLine

Что делать, если багажник не открывается?

Обязательно убедитесь, что при нажатии нужной комбинации клавиш брелок подает тройной сигнал – это указывает на то, что сигнализация приняла команду.

Если на автомобиле установлен дополнительный сервопривод для открытия багажника, то внимательно вслушайтесь: щелчок со стороны крышки багажника при отработке команды укажет, что питание на сервопривод подается, но он либо сломан (повреждена внутренняя зубчатая рейка или шестерня, приводящая ее в движение), либо не работает механизм разблокировки, связанный с сервоприводом.

Для работы сервопривод связывается жесткой тягой с механизмом замка так, чтобы при срабатывании привода имитировать ручное открытие замка. Если тяга изогнута или слетела (к замку ее крепят винтовым зажимом), то отработавший сервопривод не откроет багажник. В конце концов, сам замок может замерзнуть.

Отсутствие шума укажет на повреждение проводки, отказ силового реле управления сервоприводом или перегорание предохранителя. В этом случае стоит обратиться к автоэлектрику или ознакомиться с инструкцией по установке и эксплуатации Старлайн А93. Так же стоит сделать, если для управления открыванием не использовался дополнительный сервопривод.

В случаях, когда нажатие комбинации кнопок 2+1 не приводит к нужной реакции на брелоке, проверьте правильность настроек сигнализации:

  1. Снимите автомобиль с охраны.
  2. Не включая зажигания, быстро пять раз нажмите сервисную кнопку Valet в салоне автомобиля
  3. Должны прозвучать пять сигналов сирены и один сигнал брелока, на его экране появится надпись AF – сигнализация вошла в режим настройки.
  4. Войдите в меню AF (сервисные и охранные функции), сначала длительно нажав кнопку 3, затем (после короткого писка) еще раз кратковременно.
  5. Теперь кнопками 2 и 3 перелистывайте различные функции сигнализации, которые будут отображаться в виде «10-4», где 10 – номер функции, 4 – ее настройка. Перелистайте до функции 13 – она управляет каналом 1. Для управления багажником корректное значение должно быть 13-1. Если на экране Вы видите другое, установите функцию в нужное значение, нажимая кнопку 1.
  6. После этого сохраните настройки, включив зажигание.

Если Вы используете мобильное приложение StarLine для управления сигнализацией, то возможно настроить и управление багажником из него (если это не сделано ранее). Так как в приложении можно активировать только один канал, то задайте правильный в настройках самой сигнализации: вышеописанным способом установите функцию 20 в значение 20-1.

Электропривод двери багажника: что нужно знать

Итак, автоматический багажник, несомненно, является очень удобным и практичным решением. На авто высокого класса можно открывать багажник с пульта (с ключа) дистанционно.

Также есть и более продвинутые решения, когда достаточно снять автомобиль с охраны и приблизиться к машине, поле чего провести рукой или ногой в области установки сенсора. В свою очередь, сенсор «улавливает» движение, посылает сигнал на сервомеханизм и багажник открывается без нажатия каких-либо кнопок на пульте или в салоне.

Само собой, такие решения сложные и дорогие. Если же рассматривать более простую схему, кнопка открытия багажника ставится прямо в салоне автомобиля, что исключает необходимость открывать его снаружи. Другими словами, багажник с кнопки позволит отдельно открывать замок багажника из салона, что в условиях непогоды и в ряде других случаев попросту незаменимо.

При этом можно отметить, что данное решение вполне возможно реализовать практически на любом автомобиле (например, электропривод багажника ВАЗ). Удобство заключается в том, что при нажатии на кнопку в салоне электропривод приводит в действие замок, крышка багажника открывается. Кстати, такой замок багажника не замерзает.

Проблема знакома владельцам ВАЗ и других авто, где нет возможности открыть крышку багажника из салона или дистанционно. При этом после мойки или в результате попадания влаги замок попросту обмерзает, что не позволяет открыть его ключом. В подобной ситуации приходится греть замок, использовать средства типа «антилед», загонять машину в теплый паркинг, укладывать багаж в салоне и т.п.

В свою очередь, именно электропривод зимой значительно облегчает и упрощает эксплуатацию авто. Если замок исправен, крышка багажника с таким приводом откроется в любом случае.

Еще обратим внимание на то, что можно приобрести как электрозамок багажника, так и купить электропривод багажника. При этом электропривод багажника купить и поставить можно без замены штатного замка, то есть устройство совместимо со стандартным замком. Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Это позволит открывать крышку багажника как стандартным способом, так и при помощи кнопки.

Рассмотрев особенности и преимущества, перейдем к устройству электропривода. Сразу отметим, электропривод и кнопка открывания багажника считаются простыми решениями. Если коротко, электропривод багажника – это механизм, который имеет электрический моторчик, пару 4-х контактных реле и шток-толкатель. Также среди компонентов выделяют предохранитель. В салоне ставится кнопка багажника, которая может идти как в комплекте, так и докупаться отдельно.

Что касается привода, в целом существует два типа привода, воздействующие на шток:

  • решение с электрическим мотором;
  • привод на магнитных пластинах;

Как показывает практика, первый вариант простой, наиболее выносливый, долговечный, надежный и распространенный, тогда как второй встречается намного реже. Причина — устройство магнитного привода сложное, в процессе эксплуатации часто возникают сбои и отказы. Общий принцип работы основан на том, что осуществляется взаимодействие с магнитными пластинами. Когда питание подается, реле «тянет» шток для открытия багажника.

Что касается электромотора, принцип похож на срабатывание центрального замка. Конструкция простая и надежная, при необходимости можно интегрировать даже в старый автомобиль («классические» модели ВАЗ и т.д.).  Фактически, на мотор приходит сигнал с кнопки, он срабатывает, толкает шток и замок открывается.

Установка электропривода багажника своими руками

Сделать своими руками электропривод багажника под силу многим автовладельцам. Весь процесс разделяется на несколько этапов:

  • Выбрать все необходимые материалы для установки.
  • Установка электрической части на двери багажника.
  • Крепление кнопки.

Этап монтажа и установки считается самым простым, а вот с электрикой могут возникнуть проблемы. Если нет хороших навыков в подключении электрооборудования, то лучше всего воспользоваться помощью настоящего специалиста.

Для начала требуется отключить перед работами. Пользуясь схемой подключения, требуется подсоединить электропривод багажника. Если схемы не оказалось в комплекте, то лучше найти информацию в интернете или спросить у автоэлектрика.

Электропривод багажника необходимо монтировать на усилителе крышке багажника и установить соединения с самим замком. Для этого требуется сделать пару маленьких отверстий и отогнуть тягу. В наборе обязательно имеется специальная палочка (П-образная скоба из стальной проволоки), которую надо надежно установить в место выхода приливов оболочки привода. Произвести установку надо так, чтобы замок мог свободно закрываться.

От качества и размещения проводки зависит конечный результат. При плохом соединении есть возможность возникновения замыкания, которое приведет к порче электроники автомобиля. Прокладывать проводку необходимо в штатных местах. После установки соединения выполняется подключение всего механизма. Провод с «-» подключается к электроприводу, второй крепится к реле, а третий должен быть подведен к сигнализации автомобиля. В местах стыка проводов лучше всего воспользоваться паяльником и изолирующей лентой.

После всего этого надо подключить аккумулятор к автомобилю и проверить работу механизма. Можно столкнуться с тем, что замку не хватит тяги для закрытия. Решить эту проблему поможет еще одну пружина. Если проблем нет, и все работает безотказно, то вся установка была сделана правильно.

Автолюбители знают, что большинство современных иномарок оснащено устройством автоматизированного открытия/закрытия багажника с помощью специальной кнопки. Механизм работает от электропривода, избавляя владельца от необходимости каждый раз хлопать крышкой. Можно ли дооснастить свой автомобиль подобным механизмом, рассмотрим ниже.

Для автоматического открытия багажника «изобретать велосипед» не понадобится. Достаточно будет поставить обычные пружины, как это распространено среди автовладельцев Лада Гранта. Для закрытия багажного отсека с помощью кнопки уже потребуется механизм, приводимый в действие от электродвигателя. Иномарки, как правило, оснащаются двумя электроприводами, блоком управления и кнопкой в салоне.

Для примера разберем принцип работы механизма закрытия багажника автомобилей Volkswagen.
В комплект задней двери, оснащенной электроприводом, входит два двигателя, размещенных в блоках управления крышкой багажника, и петля замка с доводчиком.

Основные детали для сборки

Схема двери багажного отсека

Установка электродвигателя

Детали крышки багажника

Открытие багажного отсека может производиться несколькими путями:

  • путем нажатия кнопки на пульте дистанционного управления;
  • нажатием такой же кнопки, встроенной в водительскую дверь;
  • механическим способом при помощи наружной ручки.

Электродвигатели механизма открытия/закрытия багажника оснащаются ограничителем усилия, благодаря чему они останавливаются при наличии препятствия на пути движения крышки. В результате процесс открытия прерывается. Аналогичным образом ограничитель работает и при закрытии крышки, прерывая движение механизма и смещая его положение немного назад.

Если в электрических цепях привода багажника возникла поломка, двигатели не отключаются, то есть остаются механически связанными с крышкой. Поэтому для открытия или закрытия двери в таком случае потребуется прилагать большое усилие.

Особенности выбора – о чем нужно знать водителю?

При покупке замка стоит учитывать, как именно он будет управляться. Если он будет служить только для открывания с помощью кнопки из салона, тогда подойдет стандартный – его установку достаточно просто сделать самому. Для того, чтобы электрический замок срабатывал с пульта сигнализации, нужен более сложный электрический механизм, доверить подключение которого стоит только опытному электрику.

На отечественном рынке продается несколько моделей электрических замков. По своему типу они бывают стандартные с боковыми креплениями и усиленные (немного дороже) – они выполнены более качественно, и надежнее в использовании. При покупке электропривода крышки лучше всего выбрать комплект с инерционным механизмом. Такой механизм не позволяет двигателю испытывать постоянную нагрузку – если его шток во что-то упирается, он отключается.

Принцип работы инерционного механизма заключается в том, что такой механизм при нажатии на кнопку сначала раскручивается, увеличивая свое тяговое усилие, и передает его дальше на толкающий шток. Привод с обычным типом двигателя в это время продолжает работать дальше, находясь под нагрузкой – от перегрева он может быстро выйти из строя.

https://youtube.com/watch?v=7OskvbgB0_M

Это интересно: Как сделать реснички на фары своими руками

Устройство электропривода в багажнике

Электропривод состоит из небольшого числа элементов:

  • электрический моторчик;
  • пара четырех контактных реле;
  • шток;
  • предохранитель;
  • кнопка.

По типу электроприводы различаются: с электромотором (считается наиболее практичным и долговечным) и с магнитными пластинами (менее популярен и практичен). Второй тип имеет совсем простое устройство, из-за этого с ним могут случаться разные неприятности в процессе использования. Он действует следующим образом: пластинки-магниты передают поступающий на них ток на специальное реле, которое действует на шток, открывающий багажную дверцу.

Такое устройство не очень подходит старым моделям отечественных автомобилей, таких как ВАЗ. Так как для его внедрения нужно будет основательно усовершенствовать детали. В итоге будет затронут не только электропривод но и кузов машины. Не рекомендуется устанавливать электропривод такого типа в подобные автомобили. Электрозамок для багажной двери автомобиля нужно выбирать очень внимательно. Недорогая китайская продукция, наводнившая сегодня рынок, точно не лучший вариант для того, чтобы быть установленной в машину. Потому что срок службы у нее небольшой, и она может сильно сбоить во время использования.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
