Лада Приора: ЭУР, неисправности и ремонт электроусилителя

Возможные проблемы

Некоторые водители отмечают, что ВАЗ 2114 с гидроусилителем система управления становится словно невесомой. Это может сбивать с толку. Когда усиление теряется, руль приходится вращать чаще.

Довольно распространенная проблема, вызванная тем, что гидроусилитель работает непосредственно от силового агрегата. Дабы исправить ситуацию, гидрач подключают не прямо к двигателю, а с помощью регулятора коэффициента усиления. Другой вариант — задействовать усилитель с функцией электропривода. Сегодня подобный девайс отыскать не сложно, да и стоит он сравнительно мало.


Проводка

Что касается замены гидроусилителя на электроусилитель — это более чем возможный вариант усовершенствования автомобиля. Его считают одним из самых простых, но эффективных видов технического тюнинга. Однако выполнять подобные операции самостоятельно настоятельно не рекомендуется.

Возможные неисправности: признаки и причины

В каких случаях производится разборка и ремонт рулевой рейки, ЭУР и гидроусилителя, какова схема , какие функции выполняет датчик момента?

Для начала давайте рассмотрим основные неисправности системы, почему она не работает и способы их устранения:

  1. Некорректная работа или поломка блока управления — одна из самых сложных причин неработоспособности ЭУР и ГУР в Ладе Приоре. При такой неполадки на экране бортового компьютера высветится соответствующее сообщение об ошибке. Если вы ее расшифруете, то узнаете о том, что компьютер зафиксировал неработоспособность управляющего модуля. Такие проблемы обычно связаны с неполадками в пайке. Скорее всего, причина заключается в отсутствии соединения либо плохом контакте схемы усилителя с контроллером. Такая неисправность решается методом ремонта, то есть перепайки, либо замены, если речь идет об автомобиле на гарантии. Более точно узнать о неполадках можно путем проведения компьютерной диагностики.
  2. Выход из строя контроллера скорости. При поломке датчика скорости электроусилитель самопроизвольно отключается или вовсе не работает, при этом на дисплее компьютера высветится ошибка о неработоспособности. В данном случае можно попытаться перенастроить девайс или поменять поврежденные участки электроцепи в месте соединения датчика с блоком управления. Иногда причина кроется в плохом контакте датчика с бортовой сетью, тогда разъем нужно будет просто поправить. Если неисправность связана с неработающим датчиком, то устройство подлежит снятию и замене.
  3. Рулевое колесо проворачивается с большим трудом. В первую очередь причину следует искать в отсутствии смазки. Если масла в системе мало, то руль будет тяжело поворачиваться, при этом во время вращений может слышаться нехарактерный шум или скрип. Проверьте уровень смазки и добавьте масло при необходимости.
  4. Длительная эксплуатация электроусилителя с отсутствием смазки может привести к поломке насоса. Неисправность сопровождается нехарактерными для работы ЭУР звуками, а также трудным вращением руля. Если насос подлежит ремонту, то можно считать, что вам повезло, если же не подлежит, то устройство придется менять.
  5. Неисправностям в работе электроусилителя может способствовать и сниженное напряжение в электросети машины. Если напряжение в бортовой сети действительно скачет, то изначально следует произвести проверку генератора и электроцепи его подключения. Для диагностики рекомендуется использовать мультиметр или вольтметр (автор видео — Александр Логинов).

Способы определения неисправности ЭУР

Ну конечно, первейший признак поломки в системе — это срабатывание сигнальной лампочки ЭБУ на панели приборов. Обычно на стандартной заводской модели «Приоры», это значок в форме рулевого колеса с восклицательным знаком. При включении зажигания, он на несколько секунд загорается, а потом, если компьютер решил что всё в порядке, лампочка гаснет. И соответственно, когда обнаружена поломка электроусилителя «Приоры» — загорается и остаётся гореть.

Итак, провести компьютерную диагностику, связаться с ЭБУ получить коды ошибок с расшифровкой или без. Даже если сканер выдаёт только коды, это не страшно. Можно просто знать, что неисправности связанные с ЭУР «Приоры», начинаются с символа «С». Например, С1013, обозначает что низкое напряжение в сети, и электроусилителю этого мало.

Ну тут могут быть несколько вариантов. Самый распространённый случай, это ослабление, или пригорание одного из двух силовых проводов, идущих на ЭУР. Это красный и чёрный провода, большого сечения, входящие в отдельный разъём на устройстве. Их довольно просто проверить. А также это может быть большой предохранитель на устройство, тут всё понятно. Ну а третья причина, это недостаток в сети автомобиля, например, слабые, или неисправные, аккумулятор или генератор. При такой неисправности к специалисту, и никак иначе. К автоэлектрику.

«Народный» способ проверки неисправности, или «контроль»

Ну а если сигнализатор не горит, а сомнения в исправности или неисправностей ЭУР «Приоры» присутствуют, или после проведения ремонта нужно сделать «контроль», поступают следующим образом: нужно не включая зажигания покрутить рулевое колесо. Запомнить усилие. И повторить операцию запустив мотор. Если изменений нет, с ЭУР «Приоры» что-то произошло!

Какие всё-таки неисправности существуют в электроусилителе «Приоры»

И снова тот же список, механика, электрика, электроника. Ну с механикой всё понятно, это выход из строя валов, соединений и арматуры. При этой неисправности, колёса просто не отреагируют на поворот баранки. И эту неисправность, проще всего устранить. А вот с остальными неисправностями гораздо сложней. Если неисправности связаны с выходом из строя самого сервомотора, усилителя, «Приоры» о ремонте не стоит и думать. Проще приобрести в магазине новый ЭУР и самостоятельно заменить. Либо отнести на сервис, и попытаться отремонтировать там. Если пропала связь с ЭБУ ЭУР «Приоры», то это, скорее всего, второй разъём, со шлейфом проводов, то же и в случае неполучения сигнала для блока, от внешних датчиков — коленчатого вала и распредвала. Да, да они также важны для работы устройства. В этих случаях можно снять и отремонтировать, или заменить недорогой пучок проводов.

Остался сам «мозг» электроусилителя, и внутренние датчики положения валов агрегата. С датчиками возиться не вариант, только ремонтный сервис. А вот сам компьютер, при его неисправности, можно купить и заменить самостоятельно.

Назначение агрегата

За счет работы ЭУР снижается нагрузка и усилие на руле при совершении поворота. Узел значительно облегчает управление автомобилем, а на большой скорости он не позволяет выполнять опасные маневры.

В состав агрегата входят следующие компоненты:

  1. Рулевое колесо;
  2. Колонка;
  3. Вал;
  4. Электромотор;
  5. Механизм поворота руля;
  6. Электронный блок управления (ЭБУ);
  7. Датчик момента.

Изучаем схему ЭУР

При повороте в работу включается электроусилитель. Момент обеспечивается электромотором, который присутствует в конструкции ЭУР. Датчик момента измеряет показатель и отправляет его в ЭБУ. В зависимости от угла поворота, блок рассчитывает, какую мощность нужно задать мотору. В переключателе, расположенным под рулем, присутствует устройство, которое определяет угол поворота. Датчик момента и поворота передают данные на ЭБУ, который «определяет», с нужной ли скоростью работает электродвигатель.

На прошлых поколениях автомобилей ВАЗ был установлен гидроусилитель, он давал во всех диапазонах вращения практически одинаковое усилие. Что касается ЭУР, то степень усилия зависит от множества факторов – скорость поворота «баранки» и его угол, обороты силовой установки, скорость движения.

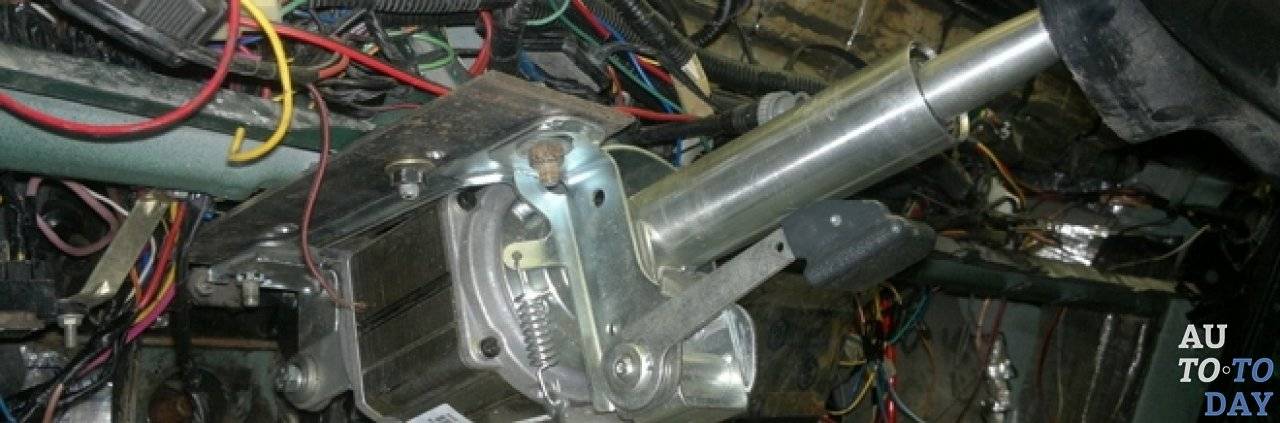

Снятие и установка ЭУР в домашних условиях

Для того, чтобы произвести снятие устройства с автомобиля, потребуется заранее подготовить все, что вам может пригодиться в процессе. В частности, речь идет об отвертках с плоским и крестовым наконечниками, а также наборе гаечных ключей с торцевыми головками.

Итак, как происходит процедура снятия и монтажа электроусилителя:

  1. В первую очередь, необходимо выключить питание на бортовую сеть, для этого отсоедините минусовую клемму от аккумулятора. Затем демонтируйте руль, заранее сняв пластиковую накладку под ним и на контрольном щитке. Демонтаж руля проводится в соответствии с сервисной книжкой к автомобилю.
  2. Используя крестообразную отвертку, необходимо открутить четыре болта фиксации декоративной накладки на рулевой панели.
  3. Сделав это, вы сможете увидеть колодки с проводкой — их необходимо отсоединить от подрулевого переключателя, также отсоединяется и контактное кольцо.
  4. Используя гаечный ключ на 8, нужно открутить винт фиксации колодок проводов, которые проходят от замка зажигания.
  5. Далее, необходимо нажать на пластмассовые элементы фиксации и отсоединить колодки с проводами вверху и внизу самой колонки.
  6. В том месте, где электроусилитель рулевого колеса крепится к самой колонке, потребуется демонтировать так называемую пластмассовую шторку, для этого следует отсоединить фиксаторы.
  7. Используя торцевой ключ, нужно несильно ослабить гайки, которые фиксируют узел к низу колонки.

После выполнения этих действий осуществляется снятие непосредственно усилителя — он демонтируется вместе с промежуточным валом. Но для того, чтобы вам было более удобно прочищать узел и в дальнейшем производить установку в обратном порядке, эти компоненты желательно заранее отсоединить друг от друга. Чтобы сделать это, используя ключ на 13 выкрутите винт, фиксирующий карданный шарниры на самом валу. Затем вам потребуется открутить две гайки фиксации по торцам, после этого саму рулевую колонку можно будет извлечь.

Затем нужно будет извлечь винт и произвести снятие кардана от шлицевого шкива узла. Чтобы после снятия процедура обратной установки была более удобной, желательно удостоверить в том, что все метки совпадают. Речь идет о метках на защитном чехле, шкиве, а также крышке стартера

Очистка механизма контактной группы и прочих элементов системы должна производиться осторожно, чтобы все компоненты остались целыми и неповрежденными. Если вы обратитесь за помощью к специалистам в этом вопросе, то процедура очистки обойдется вам в среднем около 30-50 долларов в зависимости от региона. На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации

Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье

На сегодняшний день электроусилителем руля комплектуется каждая Приора, это касается и базовой комплектации. Хотя изначально устройство шло как дополнительная функция комфорта. Обладатели данной модели знают, что агрегат не редко заклинивает и ломается, однако при потребности ремонт можно выполнить своими руками. Об этом далее в статье.

Благодаря работе электроусилителя происходит снижение нагрузки и усилия на рулевом колесе при выполнении поворота. Агрегат существенно облегчает управление транспортным средством и не позволяет на большой скорости совершать опасные маневры. В состав узла входят такие элементы:

  • Электромотор.
  • Колонка.
  • Рулевое колесо.
  • Датчик момента.
  • Электронный блок управления.
  • Механизм поворота руля.

При повороте рулевого колеса в работу включается ЭУР. Момент обеспечивает электродвигатель, присутствующий в конструкции электроусилителя. Датчик момента выполняет измерение показателя и отправляет его в электронный блок. Зависимо от угла поворота, ЭБУ рассчитывает, какую мощность необходимо задать двигателю. В переключателе, который расположен под рулем, есть устройство, определяющее угол поворота. Датчики поворота и момента передают сведения на электронный блок, который определяет, с требуемой ли скоростью функционирует электромотор.

На прошлых поколениях ВАЗ был вмонтирован гидроусилитель, который давал фактически одинаковое усилие во всех диапазонах вращения. Что касается электроусилителя, то степень усилия здесь зависит от массы факторов: скорости поворота руля и его угла, оборотов силовой установки, скорости езды.

Лада Приора: основные проблемы электроусилителя руля и их устранение

  • Лада Приора: основные проблемы электроусилителя руля и их устранение
  • Как определить, что ЭУР нуждается в ремонте
  • Основные неисправности электроусилителя руля и их причины
  • Как выполнить ремонт ЭУР своими руками
  • ЭУР на Лада Приора: неисправности и способы устранения
  • Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

  • Как определить, что ЭУР нуждается в ремонте
  • Основные неисправности электроусилителя руля и их причины
  • Как выполнить ремонт ЭУР своими руками
  • Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Как определить, что ЭУР нуждается в ремонте

Не работает электроусилитель на Приоре очень часто. Он отказывается работать как на новых автомобилях, так и на авто с пробегом.

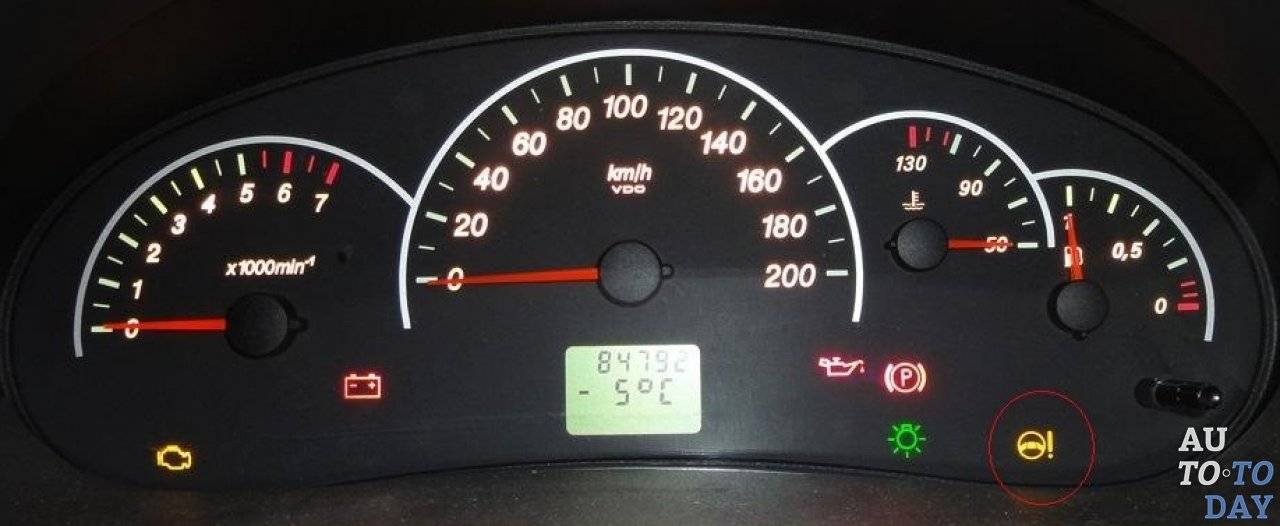

При возникновении неполадок с электроусилителем на приборной панели загорается кнопка желтого цвета, на которой нарисован руль с восклицательным знаком. Эта кнопка извещает о неисправностях в работе или отказе от работы электроусилителя руля.

Управлять автомобилем можно и без помощи электроусилителя. Для этого лишь нужно вытащить предохранитель ЭУР, который расположен слева от руля. Неисправности ЭУР на Приоре не должны вас пугать, так как эта неисправность устраняется даже своими силами.

Основные неисправности электроусилителя руля и их причины

Отказывает электроусилитель руля на Приоре по таким причинам:

1.При включении зажигания ЭУР не проходит самоконтроль и сам отключается, чтобы не мешать водителю и не создавать аварийную ситуацию на дороге. В этом случае ремонт обойдется дорого.

2. Не работает электроусилитель руля на Приоре и по причине неисправности датчика скорости. ЭУР сканирует скорость автомобиля со спидометра, который получает данные от датчика скорости. Когда датчик ломается, он начинает выдавать неверную информацию. Тогда ЭУР самопроизвольно отключается, так как не знает точной скорости авто. В таком случае ремонт электроусилителя проводится путем замены датчика.

Если на Приоре не работает электроусилитель руля, вам сразу же даст об этом знать мигающая ошибка на приборной доске.

Как выполнить ремонт ЭУР своими руками

Электроусилитель руля Приоры имеет несколько причин неисправности и один путь их решения. Для ремонта вам понадобится:

  1. Головка на 8 и 13 мм
  2. Трещотка или вороток
  3. Удлинитель
  4. Молоток
  5. Зубило

ЭУР на Лада Приора: неисправности и способы устранения

Сначала вам необходимо снять кожух рулевой колонки, далее снять замок зажигания и рулевое колесо. В случае с ЭУР на Приоре неисправности следует устранять шаг за шагом.


головки на 8 мм и трещоткиотсоединить провода питания от блока управления ЭУРом.

Далее следует открутить стяжной болт у крепления кардана с рулевой рейкой. Зубилом и молотком немного расширьте стяжной “хомут” кардана.

После этого можно откручивать гайки крепления ЭУР к кузову. Две гайки находятся в передней части и еще две в нижней. Когда все гайки откручены, ЭУР нужно снять с вала рулевой рейки. Меняем его на новый и собираем механизм в обратном порядке.

Ремонт электроусилителя руля Приоры своими руками значительно сэкономит ваш бюджет.

Правила эксплуатации электроусилителя руля, продлеваем срок жизни ЭУР

Часто не работает ЭУР Приоры и по причине неправильного его использования. Для того, чтобы не отказал электроусилитель на Приоре, следует избегать простые правила:

Не оставлять рулевое колесо на долгое время в крайних положениях. Нельзя при крайнем положении руля резко трогаться с места.

При парковке или развороте авто не нужно удерживать руль в крайнем положении дольше 4-5 секунд.

Регулярный технический осмотр механизма ЭУР Приоры выявит неисправности и поможет сразу их устранить.

Следует обращать внимание на непонятные звуки, которые издает электроусилитель

Непредсказуемая работа электроусилителя

Гораздо опаснее, когда электроусилитель ведет себя непредсказуемо. У некоторых автовладельцев во время движения усилитель начинал срабатывать и резко поворачивать автомобиль в сторону, в то время как водитель ехал по ровной трассе и воздействия на рулевое колесо не производил. Такие ситуации могут сопровождаться толчками в рулевое колесо. Получается, что в самый неподходящий момент электроусилитель может выбить руль из рук и отправить автомобиль либо на встречную полосу, либо на обочину.

Руль и приборная панель

В случае если появилась такая неисправность, движение продолжать абсолютно запрещено, иначе из-за этой поломки можно попасть в дорожно-транспортное происшествие или вылететь с дороги. Чтобы продолжить дальнейшее движение, достаточно отключить усилитель. Для этого требуется снять предохранитель, отвечающий за энергообеспечение ЭУР, после чего можно продолжить движение без усилителя.

Возникновение данной проблемы кроется в самом усилителе. Такая неисправность может возникать из-за того же датчика момента. Если загрязнена контактная группа, этот датчик может неправильно воспринимать данные положения рулевого управления и датчика скорости. В некоторых случаях очистка контактной группы может восстановить работоспособность усилителя. Но вполне возможно, что такая операция положительного результата не принесет.

Для устранения поломки, скорее всего, придется полностью заменять электроусилитель. Проводить замену в гаражных условиях не рекомендуется. Для этого лучше обратиться на специализированную СТО. После замены электроусилителя желательно выполнить регулировочные работы всех узлов рулевого механизма.

Демонтируем своими руками передний бампер Приоры

Как правильно поменять фильтр салона на Приоре?

Коды ошибок Лады Приора

Заправка

Заправлять кондиционер необходимо на специальном оборудовании, и заниматься этим должен специалист. Заправка в условиях гаража возможна, но совершенно не рациональна. Чтобы её провести, потребуется закупить оборудование и хладагент (достать который не так-то просто). На одну заправку потребуется около 600 граммов фреона R134А.

В нём содержится фтор, который вреден для организма, и работать с которым нужно крайне осторожно. С учётом всех этих моментов наиболее рациональным вариантом будет отогнать машину в сервисный центр

Вот основные этапы процесса заправки:

  • создание вакуума внутри системы кондиционирования. Это делается для того, чтобы удостовериться в её герметичности;
  • в систему закачивается особое масло для разбавления фреона;
  • в контуры подаётся фреон;
  • система вновь проверяется на герметичность. Если утечек нет, водителю остаётся лишь оплатить услуги специалиста. Стоят они от 1500 рублей.

Снятие и установка электроусилителя — инструменты

Даже вручную диагностировать что-то с ЭУР будет трудно – так или иначе, придется его вынимать. Для этого стоит подготовиться и достать:

  • Молоток;
  • Зубило;
  • Удлинитель;
  • Вороток (трещотка);
  • Головки на 8 и на 13.

Разбираем

  • Разобрать и демонтировать рулевую колонку. Снять минусовую клемму с АКБ;
  • Восьмой головкой снять контактную группу;
  • От металлического блока серого цвета отсоединить всю проводку. Каждый провод под фиксатором, поэтому обращайтесь с ними аккуратно, старайтесь не повредить контакты;
  • Разъединить крепление рулевой рейки и кардана, отсоединив болт. С зубилом и молотком ослабить стяжку кардана;
  • Открутить четыре гайки, которые крепят усилитель к кузову;
  • Вытащить ЭУР.

Для установки ЭУР все действия производятся в обратной последовательности. Крайне рекомендуется во время демонтажа запомнить (лучше – сфотографировать!) подключение всех проводов, чтобы установка прошла плавно с первого раза.

LADA > Priora

Нельзя, конечно, оценивать работу таких огромных коллективов по машинам, которые они клепают.

Напомню суть проблемы: у нас ломался электроусилитель, самопроизвольно вывернув колеса на встречную полосу. АВТОВАЗ заменил дефектный узел. Выяснилось, что поставщик усилителя, калужский , вместо дорогого немецкого модуля управления поставил свой собственный. По словам представителей «Автоэлектроники», на замещение импорта отечественным блоком ушло почти два года и об этих работах в Тольятти знали. Проблемы возникли лишь при стыковке нового модуля с общей платой контроллера — пайка была недостаточно хороша, что и вылилось в большую волну неполадок. С декабря 2010 года по февраль 2011-го по гарантии пришлось заменить 1938 ЭУРов. При норме не более трех бракованных изделий на тысячу штук в тот период случился обвал — 21,3 на ту же тысячу!

Впрочем, на АВТОВАЗе ничего страшного не увидели. Из ответа пресс-.

Однако дефект проявлялся у всех по-разному: кто-то успел проехать не более 400 км, мой сломался при пробеге 22 692 км! Возможно, чей-то ЭУР просто еще не «выстрелил». Ничего страшного не произошло и по мнению разработчиков: «Внезапные переходы ЭМУРУ 2172-345008-02 из режима „компенсация“ в режим „отказ“ при различных скоростях и режимах движения не приводят к снижению безопасности управления автомобиля „Лада-2170“.

Самостоятельное снятие и установка усилителя

Процедуру демонтажа и установки нового электроусилителя можно выполнить своими руками, но для этого вам надо будет приготовить все инструменты. Для выполнения работ вам потребуются две отвертки — одна с плоским наконечником, другая — с крестовым. Также понадобится и набор гаечных ключей с торцевыми головками.

Как выполнить задачу по снятию и установке своими руками:

Перед выполнением работ нужно будет обесточить бортовую сеть вашей Приоры. Чтобы сделать это, выключите зажигание, а затем откройте капот и отключите аккумуляторную батарею от питания. После этого вам потребуется снять рулевое колесо, но перед этим демонтируйте пластмассовую накладку, расположенную под рулем и под приборной панелью. Кожух крепится на несколько болтов, их надо выкрутить и отложить в сторону. Снятие рулевого колеса осуществляется с учетом рекомендаций, описанных в сервисном мануале.
Когда накладка будет демонтирована вместе с рулем, вы увидите разъемы подрулевых переключателей, к которым подводятся провода. Эти штекеры нужно будет отключить. Также демонтажу подлежит и контактное кольцо.
При помощи ключа с головкой на 8 вам потребуется выкрутить болт, который крепит разъем с проводами от выключателя зажигания. Отложите болт в сторону, чтобы не потерять.
Когда эти действия будут выполнены, нажмите на пластиковые крепления и отключите разъемы с проводкой в верхней и нижней части рулевой колонки.
Сделав это, в месте фиксации электрического усилителя непосредственно к колонке вы увидите пластиковую шторку. Вам нужно будет ее снять, для этого также потребуется отсоединить крепления.
При помощи торцевого гаечного ключа вам надо будет незначительно ослабить гайки, с помощью которых крепится усилитель к нижней части колонки. Именно ослабить, а не выкручивать. Когда гайки будут ослаблены, нужно демонтировать электроусилитель из посадочного места, его снятие осуществляется с промежуточным валом. Но мы рекомендуем все же отсоединить усилитель от вала, это позволит быстро очистить ЭУР и упростить процедуру монтажа. Для отсоединения вала вам надо будет открутить винт, который крепит карданный шарнир на валу, с помощью гаечного ключа на 13. Сделав это, надо будет также выкрутить две гайки, расположенные на торцевых частях, после чего вся рулевая колонка подлежит снятию.
Затем вам надо будет демонтировать болт и кардан от шлицевого шкива механизма

При этом обратите внимание на метки — при дальнейшей установки они в любом случае должны совпадать. Метки расположены на защитном чехле, шкиве и крышке стартерного механизма

Теперь вы можете очистить электроусилитель и другие компоненты системы либо заменить вышедший из строя ЭУР на новый. Процедура сборки осуществляется в обратной последовательности.
