Расположение топливных фильтров на Форд Фокус 1,2,3 с бензиновыми двигателями

Какой фильтр выбрать


Выбирая запчасти и расходники на замену, перед автовладельцами встает вопрос, что купить оригинал или аналог? Стоит отметить, что оригинальные запчасти всегда сертифицированы и имеют гарантийный срок. Чтобы их приобрести, нужно обращаться к официальному дилеру и в проверенные СТО. Среди аналогов также есть расходники надлежащего качества. Для того чтобы правильно выбрать аналог, нужно знать бренды, выпускающие такие изделия и их артикулы.

Оригинал

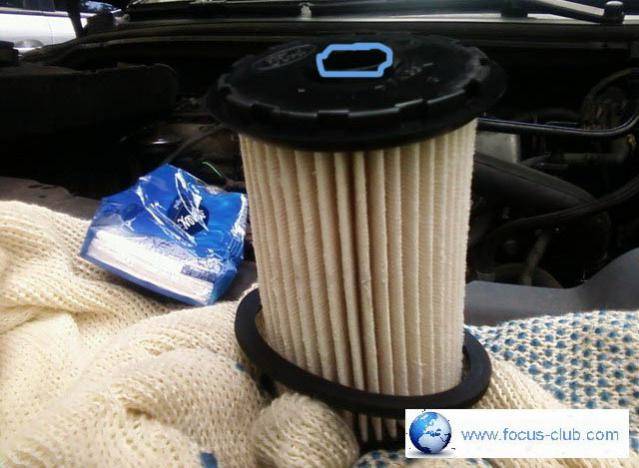

В дизельных моторах Форд Фокус 3 довольно часто используется фильтр Ford арт.1352443. В бензиновых модификациях ситуация несколько другая, так как они оснащаются двумя типами топливных фильтров, которые входят в единую систему с топливным насосом.

Аналоги

Стоимость фильтров от производителя (оригинальных) как минимум в два раза выше, чем у оригиналов. Если нет возможности приобрести более дорогой вариант, то для дизеля можно купить следующие модификации, такие как:

  • Бош арт. F026402007. Отличный вариант для тех, кто хочет приобрести соотношение цена-качество. Все изделия Бош неплохого качества и сопоставимы с оригиналами.
  • AD арт. 101300013. Качество таких фильтров значительно уступает оригинальным элементам, соответственно, имеют невысокую стоимость.
  • Mann арт. PU7002х. Достойный вариант для машин американского производства.

В бензиновых автомобилях могут использоваться топливные фильтры таких известных брендов, как:

  • Era арт. 775433 для моторов, объемом 1,6 л и арт. 775489 для 2-х литрового агрегата. По техническим характеристикам эти фильтры практически не уступают оригинальным изделиям.
  • Doda арт. 1120020005. Рассчитан на моторы объемом 1,6 л. По конструкции данные вариант соответствует оригиналу и имеет продолжительный срок службы, но основное преимущество – доступная стоимость.
  • Бош арт.0580200064 предназначен для моторов объемом 2 л и «EcoBost». Характеризуются высоким качеством и длительным ресурсом эксплуатации.

Выбирая аналог, стоит изучить список наиболее популярных изделий, а также учитывать советы специалистов.

Устройство и принцип работы

Топливофильтр – это устройство, без которого немыслима конструкция практически всех современных автомобилей. По своей сути, этот узел представляет очиститель поступающего в мотор горючего, что существенно продлевает срок его службы. Помимо этого, наличие топливного фильтра сказывается положительно на всей системе подачи топлива: начиная от маленьких топливопроводов – заканчивая инжектором или карбюратором.

Вне зависимости от комплектации или года выпуска Форд Фокус 3 оснащается двумя видами фильтрагорючего:

  • Узлом грубой очистки, который отсеивает наиболее крупные фракции, попадающие в бак с топливом. Данные примеси можно разглядеть либо невооружённым глазом, либо через лупу.
  • Узлом тонкой очистки, очищающим горючее от более мелких составляющих неестественного происхождения.

Примечание! В некоторых вариациях Форд Фокус 3 топливный фильтр грубой очистки располагается в бензобаке (а точнее – в бензонасосе), а элемент тонкой очистки – непосредственно перед инжектором. Однако чаще всего оба фильтрующих элемента вмонтированы в конструкцию бензонасоса и при замене требуют покупки данной детали целиком.

Это интересно: Что означает белый дым из выхлопной трубы? 2 основные причины и способы диагностики неисправности

Отметим, что с течением времени ячеистая структура обеих фильтров «забивается» все большим и большим количеством примесей, вследствие этого детали начинают хуже выполнять свои функции. Именно от того, как скоро это наступит, зависит то, когда придётся проводить ремонт топливофильтров. Учитывая качество топлива в нашей стране, к сожалению многих, такой момент наступает спустя один год, в лучшем случае нескольких лет постоянной эксплуатации машины. И Форд Фокус 3 не стал исключением в этом плане.

Форд Фокус 3 замена топливного фильтра своими руками видео

Вылетит клапан, туда дуй, от туда… ну Вы меня поняли, в большинстве насосов его нет, и без него все работает. Теперь низ фото-7 отпилите стопор фильтра сетки, он будет мешать так как фильтр-сетка у нас будет стоят на град.

Фильтр-сетка, отпиливаем посадочное в ноль фото Он находится сзади двигателя, сам фильтрующий элемент изготовлен из бумаги. Срок замены такого фильтра, соответственно, сокращается до 25 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола.

В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства. Далее нужно действовать в такой последовательности: Залить немного горючего в бак, завести мотор и подождать, пока он заглушится заканчивается топливо в системе — форд фокус 3 бензонасос как поменять давление. Фильтр крепится к кузову болтом, его и надо отвернуть.

Отсоединить топливные шланги, идущие на фильтр заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках. Затем фильтр можно снять, отсоединив от хомута. В хомут затянуть новый ФТО. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель.

Стрелка на фильтре должна смотреть на двигатель во время установки Замена сетки проводится вместе с заменой насоса. Теперь низ фото-7 отпилите стопор фильтра сетки, он будет мешать так как фильтр-сетка у нас будет стоят на град.

Замена бензонасоса Форд Фокус 3

Фильтр-сетка, отпиливаем посадочное в ноль фото-8,9. Да, фильтр-сетка форд фокус 3 бензонасос как поменять, на фото. Одеваем фильтр-сетку на насос, одеваем на сосок то самое уплотнительное кольцо, вставляем насос в корпус, крепить его никак не надо, он упрется в колбу фильтром-сеткой, и ни куда не денется. На фото-8 на заднем плане родной насос. В низу колбы какой то клапан, не стал забивать себе голову для чего он, но раз стоит значит нужен.

Приоровски насос чуть выше, поэтому трубка с корпуса фильтра до него не достает, решаемо, фотоотрезаем кусочек с пластикого патрубка бензонасоса приора продается отдельно в любом автомагазе примерно 2см, греем зажигалкой и быстро одеваем на 1см фото Одеваем внутрянку в колбу.

Где находится фильтр топлива?

Для начала рассмотрим вопрос установки и расположения элемента в бензиновой системе Форд Фокус, поскольку перед сменой надо знать, где находится фильтр. На моделях первого поколения в соответствии со схемой фильтрующее устройство устанавливается под днищем автомобиля на магистрали, в задней части авто. Во второй и третьей модификации Форд Фокус этот элемент устанавливается в топливном насосе, находящимся в бензобаке. Сложность замены устройства в данных авто заключается в том, что сам по себе насос неразборный. Функцию очистки топлива выполняет специальная сетка.


Фильтрующая сетка в топливном насосе

Автомобили Форд Фокус 3 100, 105 в кузове универсал, хэтчбек, седан, 2007 и других годов выпуска рестайлинг и дорестайлинг могут быть оснащены двумя топливными фильтрами — грубой и тонкой прочистки. Первые используются для отсеивания крупных загрязнений, которые попадают в бензобак с горючим, а вторые — от более мелких составляющих. В некоторых версиях американцев Ford Focus с двигателем, работающим на бензине, устройства грубой прочистки монтируются в баке, а тонкой — в моторном отсеке, прямо перед инжектором. Но зачастую эти компоненты ставятся под задним пассажирским сиденьем и входят в одну конструкцию с насосом.

Замена топливного фильтра на Ford Focus 3

Замена данного элемента на машине Форд Фокус осуществляется в несколько этапов. Данное мероприятие провести сможет практически каждый автовладелец, поскольку процесс сам по себе сложностей не представляет. Тем не менее, замена фильтра требует определенных знаний и степени внимательности.

Что касается самой процедуры замены, то она отличается у бензиновых и дизельных вариаций Ford Focus 3. Учитывая эту особенность, стоит рассмотреть порядок замены топливного элемента в обоих случаях.

Бензиновая версия автомобиля Форд Фокус 3

  • Открыть капот, извлечь предохранитель, отвечающий за функциониование топливного насоса, из посадочного места.
  • Сбросить давление, запустив мотор и дождавшись, когда он заглохнет.
  • Если требуется заменить два топливных фильтра – в баке и под капотом, открыть моторный отсек, найти топливный фильтр (он расположен вблизи от головки блока цилиндров).
  • Отсоединить подключенную к блоку цилиндров магистраль, извлечь устройство.
  • Установить новый топливный элемент, подключив к нему патрубок. Убедиться, что шланг прочно подключен к устройству, во избежание возможных утечек.

Относительно дополнительного фильтрующего элемента, то можно столкнуться с проблемой. В некоторых версиях Фокусов под задним пассажирским сиденьем может отсутствовать люк, позволяющий быстро добраться до места установки элемента. Поэтому производитель рекомендует выполнять производить смену устройства самостоятельно, демонтируя топливный бак. Можно, в принципе, обойтись и без снятия, но для этого придется проделать отверстие самостоятельно, что небезопасно. Некоторые автовладельцы проделывают отверстие ножницами, болгаркой или высверливают, однако, по мнению специалистов, лучше демонтировать топливный бак.

Когда будет открыт доступ к насосному устройству, нужно с помощью отвертки выкрутить фиксирующее его кольцо и демонтировать насос, предварительно отключив разъемы, провода и магистрали, подсоединенные к нему.

Отсоединить разъем от датчика уровня, демонтировать контроллер. Таким образом, будет получен доступ фильтрующей сетке. Ее необходимо демонтировать и установить новую.

Сборка насоса выполняется в обратном порядке.Нередко автовладельцы, меняя фильтр, одновременно меняют моторчик топливного насоса (когда это необходимо).

Дизельная версия автомобиля Форд Фокус 3

  • Устройство расположено непосредственно в моторном отсеке, с правой стороны от двигателя. Сам фильтр скрыт защитной крышкой, которая крепится на винтах (их можно выкрутить ключом на «8»).

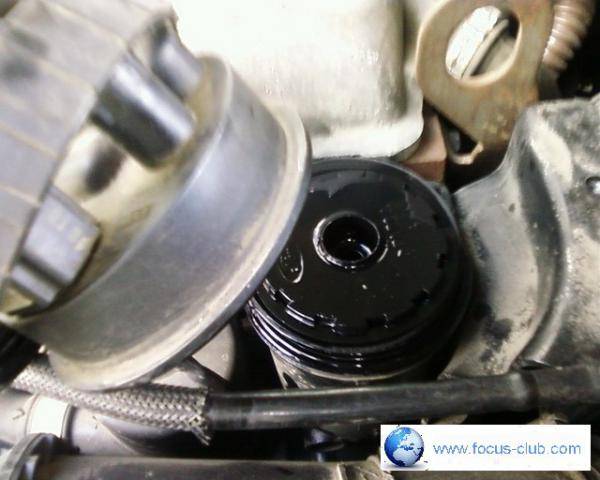

  • Демонтировав защитную крышку можно увидеть топливный элемент со штуцером, применяемым для слива дизельного топлива.
  • Открутить штуцер в емкость (сольется часть топлива).
  • Демонтировать крышку фильтра, тщательно очистить устройство от грязи (во избежание попадания ее в патрубки системы).
  • Крышку отсоединить и установить новый топливный элемент в корпус.
  • Залить в него дизельное топливо, удостоверившись в том, что оно заполонило все пространство.
  • Произвести сборку компонентов в обратном порядке, при этом, не забыв закрутить штуцер.
  • Завести мотор, увеличить его обороты 2000/мин. В таком положении мотор должен поработать 10-15 минут, это позволит удалить имеющиеся воздушные пробки из системы.

Процедура по замене топливного фильтра не сложная. Если у вас есть немного свободного времени, можно самостоятельно с этим справиться. Благодаря этому, можно несколько сэкономить на самой работе и быть уверенным в своем Форд Фокус 3.

Способы замены

Поэтому тут остаётся только два выхода:

  1. Менять весь блок у официального дилера.
  2. Заниматься разборкой и очисткой блока самостоятельно.

Какой путь выбирать – решать должен каждый самостоятельно. Конечно, первый вариант обойдётся дорого. Тут надо учитывать как стоимость самой работы, так и стоимость фильтров (код В33063PR). Но также может потребоваться и замена бензонасоса.

Разборка не разборного блока

Разбираем потихонечку. А производитель говорит, что он не разборный!

Второй вариант будет дешевле. Несмотря на то что производитель сделал блок неразборным, отечественные умельцы нашли способ, как его разбирать и менять сетки на фильтрах. Таким методом на официальных станциях заниматься никто не будет, но при этом факт остаётся фактом. Возможность есть.

Лезем до топливного фильтра.

Если есть ещё и опыт или определённые умения, то такую работу проделать можно и самому.

На второе поколение Фокусов ставили разные типы очистителей топлива. Зависит от нескольких критериев:

объёма силового агрегата (1.4, 1.6, 1.8, 2.0 или 2.5 л);
типа мотора (дизель, бензин);
года выпуска.

От данных параметров зависит и расположение фильтрующего элемента.

Производителей фильтров горючего для Ford Focus 2 сейчас много, но самый известный — Mann.

На второй Фокус с бензомоторами ФТО (тонкая очистка) подбирается согласно штатному артикулу 1602781. Это полноценный модуль, внутри которого бензонасос, два компонента задержки примесей и датчик уровня топлива — этот же насос ставится на хэтчбек Ford C-max. Что касается тонкого фильтра, отдельного заводского артикула он не имеет, но можно заменить его неоригинальными изделиями фирм, чтобы не покупать модуль в сборе:

  • LYNXauto с артикулом LF-964M;
  • JS Asakashi FS 25004.

Оба элемента стоят до 1600 рублей.

Сеточка или элемент грубой очистки также отдельного артикула от производителя не имеет, но при необходимости можно заменить на тойотовский 2321774021 за 300 рублей.

Фильтры на дизельных версиях — другое дело. ФТО вынесен наружу, расположен в подкапотном пространстве. Различается в зависимости от модификации «движка»:

  • на 1.6-литровых версиях идёт с собственным корпусом и шлангами;
  • на 1.8- и 2-литровых представляет собой сменный картридж без корпуса.

Стренеры 1.6-литровых дизельных модификаций имеют корпусы разных типов — пластиковый или металлический. Они различаются материалом исполнения, формой, размерами.

Когда требуется замена топливного фильтра авто Фокус 2

Замена фильтр Форд Фокус 2 необходима, если:

  • мотор часто глохнет, либо плохо работает на холостых оборотах;
  • при разгоне ФОРД ФОКУС двигается рывками;
  • мотор запускается с трудом и только после долгой работы стартера;
  • силовая установка не достигает максимальных оборотов.

Если ездить с засорившемся топливным фильтром, то могут возникнуть следующие проблемы:

  • отказ двигателя, так как в выпускной коллектор подается недостаточное количество горючего;
  • износ поршней раньше времени из-за грязи, создающей задиры на их поверхности и на гильзах.

Время от времени требуется также замена масляного фильтра ФОРД ФОКУС 2. Как правило, ее производят, вместе с заменой масла. Для отворачивания масляного фильтра обычно требуется использовать специальный ключ. Не рекомендуется следовать советам “умельцев” и пытаться откручивать его с помощью подручных инструментов, так как велик риск повреждения штуцера.

Во избежание проблем, вызванных неправильной установкой или демонтажем топливного или масляного фильтров, лучше поручить их замену специалистам, с опытом проведения таких работ.

Какие бензонасосы устанавливаются на «Форд Фокус»: модели, конструкция, расположение

В системе топливной подачи автомобилей «Форд Фокус» бензонасос исполняет роль транспортировщика топлива из бака к двигателю. Желательно устанавливать на эти автомобили оригинальные запчасти. Но стоят они дорого. Поэтому некоторые довольствуются альтернативными вариантами. К примеру, довольно популярны итальянские бензонасосы ERA.

Несколько интересных моментов по «еровским» моделям:

  • фирма ERA не производитель, а поставщик запчастей. Она сама ничего не производит, а является лишь упаковщиком тех или иных компонентов. Таким образом, бензонасос для американского автомобиля, упакованный этой фирмой, можно считать тоже оригинальной деталью;
  • нередко на рынке можно встретить топливные насосы, упакованные в такие же коробки с надписью Mesmer. Цена на модели чуть ли вдвое ниже, чем на продукцию ERA. В чём подвох? Оказывается, это насос «левого» производства, скорее всего, изготовленный в Китае;

    Топливный насос Messmer в упаковке рекомендуется тщательно проверять

  • для определения подделки рекомендуется посмотреть в первую очередь на этикетку упаковочной коробки. Наклейка «китайца» более низкого качества, распечатана на чёрно-белом принтере. Второе — смотреть на наличие защитной плёнки поверх насоса, на которой должна быть нанесена фирменная надпись ERA. На подделках её, как правило, нет;

    Надпись ERA внутри упаковки свидетельствует об оригинальности продукции

  • наличие этикетки Visteon на верхней части насоса тоже можно считать фирменным отличием настоящего «фордовского» товара;

    Этикетка Visteon на бензонасосе как знак качества и оригинальности

Аналогичные топливные насосы, которые без всяких проблем подходят на «Форд Фокус» – от автомобилей Volvo S40, Mazda 3. Стоят они чуть дороже итальянских, но дешевле оригинальных.

Оригинальный топливный насос автомобилей «Форд Фокус» в конструктивном плане — это модель электрического погружного роторного насоса. Оснащён насос фильтрами грубой и тонкой очистки, регулятором давления. Погружной вариант модели насоса на сегодняшний день считается лучшим, так как он снижает риск образования паровых пробок. Горючее здесь подаётся под давлением, а не в результате разрежения.

Оригинальные бензонасосы для «Форд Фокус» производятся в США. Цена на детали — порядка 3–5 тыс. руб. (во времена дефицита стоимость подскакивала до 20 тыс. руб.). Аналоги, как и говорилось, дешевле почти вдвое.

Определить топливные насосы «Форд Фокус» можно по каталожным номерам:

  • 1234552;
  • 1254193;
  • 1305354;
  • 1309160;
  • 1312617;
  • 1529595.

Особой разницы между топливными насосами для автомобилей «Форд Фокус» разных поколений нет. Однако рекомендуется при покупке указывать год выпуска и модификацию двигателя.

Расположен топливный насос на верхней поверхности бака, рядом с лючком. Нужно снимать задний диван, чтобы до него добраться (на седанах) или лезть со стороны багажника (в хэтчбеках). Однако инженеры при разработке автомобиля не учли, что насосы, пусть и оригинальные (высокого качества), но совсем не вечные. Предусмотри они люк под сиденьем, демонтаж насоса значительно бы упростился. Здесь же насос поставлен прямо в бак. Чтобы его вынуть, приходится резать бак.

Это интересно: Обновление интерьера автомобиля: флокирование деталей своими руками


Снятие бензонасоса с автомобилей «Форд Фокус» сопряжено со значительными трудностями

Замена топливного фильтра Ford Focus 2 на бензиновом моторе

ФТО на бензиновом ДВС расположен рядом с бензобаком, меняется он достаточно легко. Чтобы заменить фильтр, необходимо подлезать под машину, поэтому замену удобно проводить на подъемнике или яме. Замена производится в следующем порядке:

  • из монтажного блока вынимаем предохранитель, отвечающий за работу бензонасоса;
  • запускаем мотор и ждем, когда он заглохнет (должен кончиться бензин в топливной системе). Таким образом, мы сбрасываем давление в топливной системе;
  • отворачиваем болт крепления фильтра к кузову;
  • отсоединяем от фильтрующего элемента топливные шланги, для этого необходимо в соединениях сдвинуть клипсы пальцами и потянуть шланг от ФТО. Прежде чем отсоединять топливопроводы, подготавливаем небольшую емкость для бензина, его с фильтра стечет приблизительно около стакана;
  • демонтируем фильтр, отсоединяем его от крепежной пластины (болт можно полностью не отворачивать, только лишь хорошо ослабить);
  • фиксируем на крепежной пластине новый ТФ, обращаем внимания на стрелку, которая имеются на корпусе фильтра, она при установке обязательно должна смотреть в направлении от бензобака к двигателю;
  • устанавливаем деталь по своему месту, подсоединяем шланги, не забываем поставить в монтажный блок предохранитель.

Инструкция по замене топливного фильтра на Форд Фокус 1

1. Специальными щипцами из блока предохранителей выньте предохранитель (№12), отвечающий за функционирование бензонасоса.

2. После снятия предохранителя, заведите двигатель и дайте ему поработать до тех пор, пока он не заглохнет сам по себе. После этого прокрутите стартер еще раз, чтобы убедиться в расходе оставшегося бензина в топливопроводе.

3. Теперь вы должны спуститься в яму или при наличии подъемника поднять автомобиль. Как уже говорилось выше, топливный фильтр находится в районе бензобака, с правой стороны задней части машины, вам не составит большого труда найти его.

4. Теперь отсоедините разъемы на фильтре. Не трогайте только утолщенный зеленый разъем, который отвечает за обратную подачу бензина в бак. Соединения являются быстросъемными, поэтому легко отсоединяются сведением зацепов друг к другу и выдавливанием стопора в сторону. Проще выдавливать стопоры по очереди, и чтобы упростить процесс изначально очистите разъемы от масляных отложений и грязи.

5. Перед тем как отсоединить трубки бензобака обязательно подставьте емкость под фильтр, чтобы оно стекло туда.

6. Теперь возьмите головку на «8» или гаечный ключ, которым открутите болт крепления бензофильтра.

7. Снимите очистительный фильтр вместе с держателем.

8. Далее следует достать старый фильтр и установить на его место новый. Чтобы это проделать, нужно торцевым ключом на «7» ослабить саморез.

9. Будьте внимательны во время замены фильтра. Новый очистительный элемент следует устанавливать в соответствии с направлением стрелки, имеющейся на корпусе фильтра. Стрелка обозначает направление движения топлива. Имейте в виду, что завальцованные края должны идти наружу.

10. Установите держатель с фильтром на место и подсоедините топливные шланги. Об успешно проведенной установке топливных патрубков свидетельствует характерный щелчок.

11. Теперь можно установить на место предохранитель и запустить двигатель для проверки его работы. Во время этого заодно проверьте места креплений и сам фильтр на наличие протечек топлива. Если таковые имеются, подтяните хомуты и крепления.

https://youtube.com/watch?v=0jV6S7aJ9GM

Полезные сведения и нюансы установки фильтров

Интересно, но оригинальные фильтры в продаже для Ford Focus практически не встречаются. Тем самым производитель вынуждает менять насос целиком, в сборе. В автомобиле «Форд Фокус» используются два типа фильтров: ФГО (для грубой очистки), представляющий собой сетку, и ФТО в виде колбы.

Предназначение фильтров описывать подробно не надо. Скажем только, что они качественно очищают горючее в два этапа. Такая практика уже давно встречается в автомобилестроении: один фильтр забирает все крупные частицы сора (сетка), другой — качественно очищает топливо перед его непосредственной подачей в двигатель.

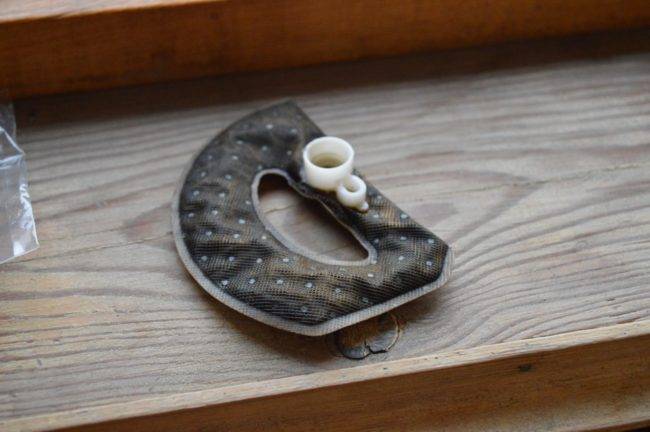

Сетка грубой очистки на Ford Focus расположена внутри насоса

Топливные фильтры на Ford Focus могут иметь различные конструкции и располагаться в разных местах, в зависимости от модификации и системы автомобиля. Например, на инжекторных ДВС выносной фильтр ФТО расположен возле бака, а сетка ФГО — внутри топливного насоса.

На Ford Focus сетка ФГО считается одноразовым, несъёмным элементом, и по заводским указаниям меняется только в сборе с насосом. Регламент замены для ФТО (выносной) – каждые 60 000 км пробега, для ФГО (погружной) – каждые 120 000 км пробега.

Заменить фильтр выносной довольно легко. Нужно залезть под машину, которую заранее поставить на подъёмник или яму. Перед этим следует надеть защитные перчатки и открыть створку или окно в гараже для выхода паров бензола. В целях обеспечения пожарной безопасности рекомендуется отключить все нагревательные устройства.

Далее нужно действовать в такой последовательности:

  1. Залить немного горючего в бак, завести мотор и подождать, пока он заглушится (заканчивается топливо в системе — сбрасывается давление).
  2. Фильтр крепится к кузову болтом, его и надо отвернуть.
  3. Отсоединить топливные шланги, идущие на фильтр (заранее подготовить пустую ёмкость, в которую будет выливаться горючее, оставшееся в трубках).
  4. Затем фильтр можно снять, отсоединив от хомута.
  5. В хомут затянуть новый ФТО.

Видео: снятие топливного фильтра Ford Focus 1

Крайне важно не забыть маркировать трубки, шланги и штуцера, которые снимаем. Фильтр выносной «Форд Фокус» расположен отдельно от насоса


Фильтр выносной «Форд Фокус» расположен отдельно от насоса

Когда устанавливается новый фильтр, следует обратить внимание на стрелку, помеченную на корпусе. Она указывает, какой стороной фильтрующий элемент должен смотреть на двигатель (т

е. фильтр надо поставить так, чтобы он был направлен стрелкой к мотору автомобиля).


Стрелка на фильтре должна смотреть на двигатель во время установки

Замена сетки проводится вместе с заменой насоса. Однако находятся такие автомобилисты, которые умеют чистить сетку, не меняя её. Существует и другой вариант: поставить на входе родного топливного насоса сетку от другой модели авто, тем самым создав добавочную фильтрацию. Это нечто вроде модернизации, призванной улучшить стабильность работы двигателя на некоторое время. На самом же деле, только полноценная замена элемента даст возможность улучшить динамические и технические показатели двигателя, если погружной фильтр уже не справляется со своими обязанностями.

Это интересно: Как снять фары с «Порше Кайен». Подбираем лампы и защищаем световые приборы от кражи

Практически на всех Ford Focus сверху топливного бака прорезано отверстие, которое предусмотрено для снятия насоса с фильтром без демонтажа всего бака.

Алгоритм проведения замены выглядит так:

  1. Откидывается задний диван.
  2. По проводам, идущим к насосу, определяется его местоположение.

    Провода на топливный насос помогут определить его местоположение

  3. Если лючок не предусмотрен производителем, то следует ножницами по металлу вырезать и отогнуть железо ровно столько, чтобы хватило для вынимания насоса.

    Вырезанный ножницами лючок обеспечит свободный доступ к насосу

  4. Насос держится на гайке, которую надо отвернуть.

Видео: как снять бензонасос Ford Focus 2

После того как насос демонтируется, надо скинуть нижнюю пластмассовую крышку, защищающую сетку.


Фильтр погружной находится внутри насоса, он скрыт нижней пластмассовой крышкой

Остаётся снять погружной фильтр и заменить его. Если проводится замена насоса, то нужно установить новый агрегат на место старого. После сборки обязательно нужно закачать немного топлива в систему стартером, но не заводить мотор. Затем следует проверить соединение на наличие течи. Машину надо протестировать также и в движении. Если течи нигде нет, все шланги и трубки нормально закреплены, то нужно прогнать автомобиль на скорости по трассе, затем под горку. Так проверяется подача горючего в разных режимах езды.

Замена сетки бензонасоса Форд Фокус 3

Первый форпост на пути микроскопического сора, стремящегося в топливную систему, – сеточка бензонасоса. Если есть риск заправки автомобиля плохим бензином, именно она может спасти от множества крупных проблем. Так что недооценивать эту деталь не стоит.

ДЛЯ СПРАВКИ: Иногда замены всего насоса при возникновении топливного голодания двигателя не требуется – достаточно просто сменить его сетку.

Мастер предложит замену или чистку этого элемента, в зависимости от его состояния. Разницу в цене между этими вариантами можно назвать символической.

Вариант замены таковы:

  • снимается бензонасос;
  • корпус тщательно очищается от следов топлива (это обязательный этап по технике безопасности!);
  • путем отстегивания зажима достается поплавок;
  • отсоединяются провода и датчики;
  • отнимаются фиксаторы в насосе, и вынимается сетка;
  • новая деталь устанавливается на место прежней;
  • сбор – в обратном порядке: зажим фиксаторов, подключение датчиков и проводов, установка поплавка, монтаж топливного насоса.

Почистить и установить деталь обратно можно, когда она не имеет повреждений – вмятин, отслаиваний оплетки и т.п. Съём сетки производится точно также, как и при замене.

Далее производится:

  • вымачивание детали в реактиве;
  • промывка очистителем;
  • продувка компрессором под высоким давлением.

Замена

Так как устройство топливной системы в Форд Фокус 2 представляет собой довольно сложный механизм, то и ее ремонт будет мероприятием не из простых. Нередко, чтобы сэкономить время, владельцы данной модели не занимаются заменой топливных фильтров самостоятельно, а отправляются на СТО. Специалисты, так скажем, с уже набитой рукой достаточно заправски и, что главное, быстро способны провести относительно сложный ремонт. В любом случае нет такой операции, которая не под силу каждому человеку. Если вы решили проводить замену самостоятельно одного из двух или обоих фильтров, первоочередно подготовьте следующие вещи:

  • ветошь;
  • набор гаечных ключей;
  • отвертка;
  • плоскогубцы;
  • перчатки;
  • несколько емкостей;
  • новый топливный фильтр для замены, полностью соответствующий заменяемой детали и имеющий аналогичные характеристики.

Поставив автомобиля на ровную поверхность и зафиксировав его ручником, можно приступить к замене. При необходимости ремонта фильтра, находящего под капотом Форд Фокус 2, необходимо проделать ряд дейтсвий.

Вначале сбросьте давление в топливной системе. Это получится сделать несколькими способами:

отключите АКБ, отсоедините колодку от бензонасоса, подключите АКБ, заведите автомобиль и пусть он работает до тех пор, пока не заглохнет, когда двигатель завести не получится, можно перейти к следующие этапу замены;

отключите АКБ, демонтируйте в монтажном блоке предохранитель бензонасоса (10 или 12), подключите АКБ и повторите описанные ранее действия.

Сбросив давление в топливной системе Форд Фокус 2, можно приступить к демонтажу фильтра, находящего недалеко от инжектора. Данный узел представляет собой цилиндрическую деталь, сразу же бросающуюся в глаза. Снять этот фильтр достаточно просто – необходимо открутить несколько креплений при помощи гаечных ключей. Сняв узел, под оставшиеся топливопровода, подставьте ранее подготовленные емкости и дождитесь, когда все топливо стечет. После этого можно приступить к следующему шагу замены.

Последним этапом ремонта остается лишь вмонтировать в топливную систему новый фильтр, аналогичным снятию старой детали образом. Установив узел, приведите автомобиль в первоначальный вид и заведите его, дав поработать мотору пару минут. Ремонт окончен.

Замена топливного фильтра Форд Фокус 2, который находится в бензобаке, слегка сложней ранее описанного процесса. Общий алгоритм действий в таком случае следующий:

  1. Опять же, сбросьте давление в топливной системе.
  2. Затем, заранее поставив автомобиль на эстакаду или смотровую яму, демонтируйте бензобак. Предварительно отключите АКБ, так как придется отключать электропровода, подключенные к баку.
  3. Сняв бензобак, из него необходимо демонтировать бензонасос и, соответственно, топливный фильтр. Если последний возможно заменить без бензонасоса, то проведите данную процедуру. Специалисты же по ремонту Форд рекомендуют проводить совместную замену и бензонасоса, и фильтра целиком.
  4. После этого вмонтируйте бензобак обратно и приведите автомобиль в первоначальный вид. Заведите его и дайте ему поработать несколько минут. Ремонт окончен.

Важно! Если после замены появились подтеки бензина, обязательно устраните их доступными способами. В противном случае эксплуатировать автомобиль будет крайне опасно.

Как видите, разобраться с тем, где находится топливный фильтр Форд Фокус 2 и как его заменить, не столь сложно

Главное в данном мероприятии – придерживаться представленного ранее материала. Надеемся, статья был для вас полезна и дала ответы на интересующие вопросы. Удачи в ремонте и на дорогах!

Как видите, разобраться с тем, где находится топливный фильтр Форд Фокус 2 и как его заменить, не столь сложно. Главное в данном мероприятии – придерживаться представленного ранее материала. Надеемся, статья был для вас полезна и дала ответы на интересующие вопросы. Удачи в ремонте и на дорогах!

Видео о замене топливных фильтров на Форд Фокус 2:

  • Топливный фильтр LADA Largus: где находится и как заменить
  • Масляный фильтр Ларгуса
  • Салонный фильтр Лады-Ларгус
  • Отзывы на ШРУСы Асва

Замена на нерестайлинговой машине

Замена на Фокусе до рестайлинга происходит гораздо проще. На всю операцию уходит не более получаса.

Инструмент и расходники

Фильтр без упаковки

  • Фильтр — каталожный номер FG 986 B.
  • Ключ головка с длинным воротком на 8 (длина ручки желательна больше 15 см).
  • Ключ на 7.
  • Ветошь для протирки.

Как меняется

Стравив давление, перемещаются под автомобиль. Искомая деталь находится в выемке у топливного бака, под правой задней частью автомобиля.

  1. Отсоединяют подходящие к детали штуцера. При нажатии на пластиковые фиксаторы высвобождается стопор, после чего трубку легко снять.
  2. Головкой на 8 откручивают болт крепления кронштейна на фильтре.
  3. Снимают деталь.
  4. Фильтр в кронштейне закреплён саморезом. Выворачивают его ключом на 7.
  5. Вытаскивают старый фильтр из кронштейна и ставят на его место новый, сохраняя полярность.
  6. В обратной последовательности собирают кронштейн и вставляют его на место.
  7. Штуцера соединяют с фильтром до щелчка фиксатора.
  8. Осталось вернуть на место предохранитель насоса. Включив зажигание, ждут пару минут, затем можно запускать мотор.

Объём двигателя практически не влияет на срок службы фильтра. Поэтому при заменах фильтра ориентироваться владельцам следует не на объем 1.6, 2.0 или более, а на рестайлинг, а также тип топлива, используемого автомобилем.

Имея сноровку и знания, владелец даже такой «тёмной лошадки», какой стал в своё время Форд Фокус два, способен самостоятельно провести техническое обслуживание «железного коня», меняя по необходимости топливные и другие фильтра.

Замена топливного фильтра на других моделях автомобилей:

Инструкция по замене топливного фильтра на Форд Фокус 2 дизельной модификации

  1. Топливный фильтр на данной модели авто располагается в подкапотном пространстве, справа от двигателя. Его закрывает крышка, которая крепится болтами на «8». Открутите их и снимите крышку.



  1. Теперь вы можете лицезреть сам очистительный элемент, на котором покоится откручивающийся штуцер, отвечающий за слив загрязненной жидкости.

  1. Для того чтобы топливо сливалось через нижний штуцер, нужно слегка открутить вот этот болт сверху фильтра. Вначале откручиваем его немного, только потом будем откручивать нижний штуцер.



  1. Подставьте тару для слива дизеля.

  1. Далее снимите крышку топливного фильтра, за которым вы увидите сам фильтрующий элемент. Протрите его тряпкой и отсоедините от корпуса.

  1. После этого возьмите новый фильтр и поместите его в имеющийся модуль. Затем залейте в него дизель и подождите, пока он заполнит всю полость фильтра.

  1. Далее необходимо собрать все части в обратной последовательности, не забывая о штуцерах.

  1. На последнем этапе запустите мотор и нажмите педаль газа (2 тыс. об/мин). Двигатель должен поработать в течение одной минуты, чтобы из топливной системы вышел весь воздух.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
