Подключение сабвуфера в автомобиле: что нужно знать

Как подключить активный сабвуфер в машине

Для подключения активного сабвуфера напрямую к головному устройству или магнитоле потребуется силовой акустический кабель (на аккумуляторную батарею), провода на линейный выход источника и «массу».

Пошаговые действия:

1. Отключить АКБ, сняв клемму «плюс».
2. Силовой кабель с диаметром большого сечения подключаем к контакту «плюс» на аккумуляторе.

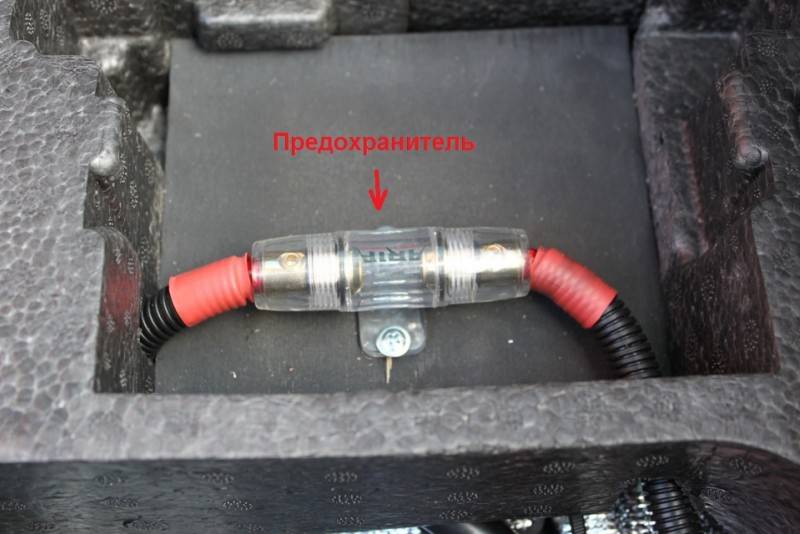

3. В цепь на отрезке от клеммы АКБ монтируем предохранитель (номинал зависит от мощности сабвуфера 50-160А).
4. Минусовой вывод усилителя выводим на «массу» автомобиля, надёжно прикрепив к любой металлической части кузова. Это мост между GND сабвуфера и массой.
5. На магнитоле или головном устройстве находится линейный выход «Sub Out» со специальным разъёмом для коаксиальных акустических кабелей типа «тюльпан». Его подключают к разъёму «LINE-lN» на встроенном усилителе. Если вывод «Sub Out» на источнике отсутствует, то необходимо установить дополнительный адаптер на штатный линейный выход.

Дополнительная информация:
Во многих марках автомобилей для подключения акустической системы предусмотрен плюсовой вывод с АКБ через блок предохранителей. В таком случае сабвуфер «запитывают» через него, выбрав свободное гнездо в блоке и установив соответствующий предохранитель.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах – это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно – максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Где установить: в багажнике или под сиденьем

Если активный сабвуфер можно поставить практически куда угодно, то от местоположения пассивного устройства напрямую будет зависеть чистота и мощность его звучания на низких частотах. В зависимости от предпочтений автовладельца и наличия свободных пространств в разных типах машины, предлагается несколько мест для установки:

• по центру впереди — оптимальная позиция для связи с фронтальными динамиками, что обеспечит практически идеальное звучание треков в салоне. Однако в большинстве автомобилей впереди нет места для размещения каких-либо крупногабаритных устройств, поэтому расположение по центру впереди больше подойдёт для микроавтобусов;
• в багажнике, с направленностью динамика вперёд — один из самых популярных среди водителей способов размещения сабвуфера. Подходит для всех видов транспортных средств;
• в багажнике, с направленностью динамика назад — больше подходит для авто в кузове хэтчбек, так как звуковая волна не встречает препятствия на своём пути. Расположение в багажнике назад неприемлемо для автомобилей в кузове седан или купе, так как звук будет сильно деформироваться из-за специфики конструкции багажного отсека;
• на полу под сиденьем — ещё один вариант, который, однако, не пользуется широкой популярностью у водителей. Из-за того, что сабвуфер расположен вровень с полом, к тому же корпус находится под сиденьем, звук встречает множество преград на своём пути;
• на задней полке — один из лучших вариантов размещения сабвуфера во всех типах автомобилей. Главное условие — полка должна быть достаточно широкой и прочной, чтобы выдерживать низкочастотные басы.

Фотогалерея: основные места для размещения устройства в автомобиле

При выборе места для установки сабвуфера необходимо точно рассчитать, насколько безопасным будет энергия басов для окружающих объектов. Дело в том, что резонанс от корпуса может в некоторых случаях повредить как место установки, так и стёкла в машине.

Как настроить сабвуфер в машине

Настройка сабвуфера должна производиться еще во время проектировки короба для динамика. Главную роль тут играют и параметры динамика, которые определяют границу его функционирования в акустическом оформлении. При дилемме, как настроить саб в фазоинверторном корпусе, порт советуют устанавливать как выше, так и ниже, в зависимости от любимого типа музыки. А для прибора в заводском обрамлении подключение сабвуфера мостом ограничено, но при грамотно выбранной схеме добиться хорошего звучания более чем возможно.

Как запасной вариант — использовать специальные приложения для телефона (Сабвуфер Бас).

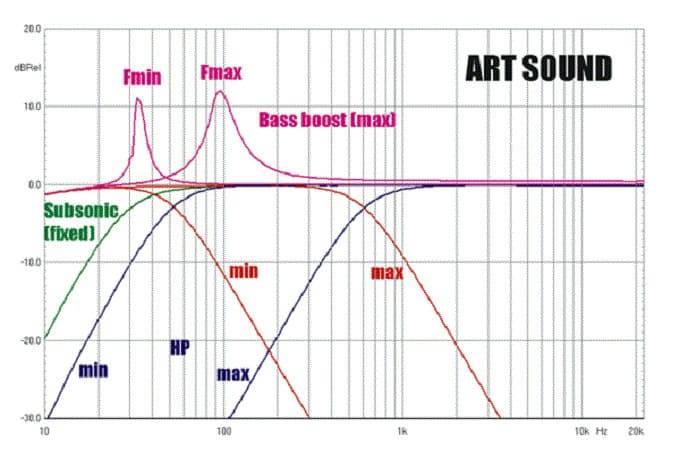

Настройка LPF lowpassfilter фильтра

Сейчас классический LPF-фильтр присутствует на сабвуфере практически всегда. Данный вид фильтра дает возможность выбрать порог, при котором начинается блокировка высоких частот, что позволяет просто смешивать сигнал с другими динамиками. Чтобы правильно настроить фильтр, необходимо заранее узнать, как это делается.

Для начала необходимо убедиться в том, что первоначальный параметр не был слишком завышен, а на сабе не перекрываются вуферы: это рискует привести к ненужному акценту на одном уровне частот (около 120 Гц) и нечеткому звучанию акустики. Но если подключается слишком низко, то может возникнуть большой разрыв между автомобильным сигналом и динамиками.

На старте рекомендуют установить LPF-фильтр на частоте 80 Гц, а затем провести тест на звучание и менять его по желанию, пока оно не будет звучать, как требуется владельцу. А на магнитоле фильтр лучше деактивировать. Когда есть шанс применить LPF на главном устройстве, нужно активировать его лишь там. Запускать фильтр одновременно с усилителем не стоит.

Настройка сабсоника

Сабсоник — это фильтр инфразвукового формата, который умеет ставить блок на сверхнизкие частоты, всегда возникающие в некоторых композициях. Данные частоты нельзя уловить по типичному порогу, поскольку они действуют ниже порога человеческого слуха. Но когда они изначально не обрезаны, устройство будет расходовать дополнительную энергию через запуск по отношению к моноблоку.

Можно настроить активный сабвуфер в машине, автоматически блокируя инфранизкие частоты, — прибор сумеет эффективно воспроизводить лишь те, что присутствуют в установленных пределах. Таким образом, исключается непредсказуемый выход из строя двухкатушечного сабвуфера после ускоренного движения диффузора.

Динамик постарается повторять частоты, лежащие за границами уловимого диапазона (20-25 Гц и ниже). Тогда ход диффузора ускорится, что рискует привести к выходу двухкатушечного устройства возле зазора и завершиться повреждением. Впоследствии качество воспроизведения требуемого басового диапазона повышается в качестве, кроме того, растет громкость.

Для настройки сабсоника стоит установить как минимум на 5 Гц ниже уровня порта фазоинвертора. Чтобы выполнить это, следует включить переключатель и двигать его до нужных данных. Когда сабвуфер настроен без ошибок, то пассажирам в машине его не будет слышно, поскольку он не должен провоцировать создание помех центральному сигналу.

Настройка входной чувствительности GAIN

Порой хозяева автомобилей не знают, как совершается правильная настройка входной чувствительности. Данная величина демонстрирует, как получается подать сигнал на вход, чтобы в результате иметь номинальную мощность. Ее следует подкорректировать для напряжения поступающего потока. Стоит корректно настраивать входящую чувствительность, чтобы исключить случайную смену сигнала, искаженный звук или иные сбои относительно динамиков.

Чтобы изменить значения GAIN, понадобятся:

цифровой вольтметр, который умеет измерять значения напряжения переменного тока;
тестовый CD или файл, где сохранена синусоида с исходным уровнем 0 децибел (важно не использовать слабый испытательный сигнал);
инструкция к сабвуферу к машине, в которой упомянуто допустимое выходное напряжение.

Необходимо отсоединить провода колонок от устройства и убедиться, что на головном приборе выключены басы, эквалайзеры и другие параметры, чтобы получить чистый звук. Уровень входной чувствительности при этом должен быть минимальным, поэтому лучше перейти на мостовой режим. Для сбора более точных данных можно использовать осциллограф.

Классификация сабвуферов и способы их установки в машину

Как подключить fm-трансмиттер к автомагнитоле и настроить качество звука

Все автомобильные сабвуферы делятся  на два больших класса: пассивные и активные.

1. Пассивный сабвуфер представляет собой короб со встроенными в него динамиками. Для того чтобы такой сабвуфер работал, к нему придется дополнительно приобретать усилитель звука соответствующей мощности, поскольку своего усилителя пассивные сабвуферы не имеют.
2. Активные сабвуферы отличаются от пассивных тем, что в них имеется собственный встроенный усилитель.

По сути, активный сабвуфер – это уже готовая к использованию акустическая система, которая подойдет, пожалуй, большинству автолюбителей, кроме тех, кто предъявляет к качеству звучания особые требования. Очень часто в активных сабвуферах также имеется возможность регулировки звуковых частот и уровня басов.

Существует еще одна разновидность сабвуферов, которые не имеют корпуса и представляют собой динамик с усилителем или без него – их называют бескорпусными.

Корпусные сабвуферы, в свою очередь, отличаются между собой формой корпуса и материалом, из которого он сделан:

• В не зависимости от того, какой сабвуфер (активный или пассивный) форма корпуса у него может быть круглая, квадратная или прямоугольная.
• В качестве материала для изготовления корпуса может служить многослойная фанера, ДСП или даже ДВП.

От материала корпуса, а также от его формы зависят и частотные показатели сабвуфера.

Способы установки сабвуфера в машину

В большинстве случаев сабвуферы устанавливают в багажном отсеке автомобиля, причем места установки могут быть разными. Чаще всего сабвуфер крепят к спинке заднего сиденья, но также встречаются варианты, когда “саб” устанавливается сбоку в багажном отсеке.

Низкочастотные динамики, у которых корпус отсутствует, обычно устанавливаются в следующих местах:

• Во внутреннюю обшивку автомобиля;
• В пол багажника;
• В корпус изготовленный по индивидуальным расчетам, учитывающим особенности свободного пространства в автомобиле. Такие сабвуферы по минимуму занимают полезное пространство багажного отделения машины.

Существуют и компактные модели сабвуферов, которые устанавливаются под передние сиденья автомобиля. Однако такие устройства обладают не очень большой мощностью.

После определения места установки, производится непосредственно установка сабвуфера в машине и его дальнейшее подключение к бортовой сети автомобиля и к усилителю или автомагнитоле.

Выбираем динамик для сабвуфера

Зачастую в автомобильных сабвуферах используются динамики размером от 6 до 15 дюймов. Мы же остановимся на самых оптимальных и популярных вариантах — это 10 и 12 дюймовые динамики.

Почему именно этот размер? Динамики размером до 10 дюймов чаще всего используются для получения дополнительных и фронтальных басов, и из них вряд ли получится хороший сабвуфер. Динамики размером от 15 дюймов используются в соревнованиях по автозвуку. Сабвуфер с таким динамиком имеет объем до 90 литров и поместится не в каждый автомобиль. Кроме того, он сильно искажает звук.

Нет единого мнения по поводу того, какой мощности динамик выбрать. Но одно можно сказать точно — максимальная мощность динамиков должна превышать максимальную мощность усилителя. Если динамик будет долго работать на максимальной громкости, то это приведет к искажениям звука и шумам. Лучше придерживаться баланса.

Если Вы не планируете принимать участие в соревнованиях, рекомендуем остановить свой выбор на 10-12 дюймовых динамиках. Самодельный короб под 12-ти дюймовый динамик имеет объем 40-50 литров и поместится в любой багажник.

Подсветка сабвуфера

Подсветку для динамика сабвуфера лучше делать на этапе изготовления короба. Для этого используют светодиоды – полупроводниковые устройства, которые излучают свет под воздействием электрического тока. Их можно приобрести в магазине электротоваров. Светодиоды имеют два контакта – катод и анод

На фото они помечены соответственно.
Важно правильно подключить диоды: катодный контакт подключается к минусу, анодный – к плюсу. К анодам каждого светодиода припаиваются резисторы.
Светодиоды соединяются между собой катодными контактами, а резисторы подключаются к питанию

Чтобы диоды хорошо держались в корпусе сабвуфера, их лучше скрепить вместе следующим образом.
Намного проще использовать светодиодную ленту. В ней диоды уже подключены и надежно закреплены, а потому ее достаточно только подключить к питанию усилителя. Присоединить ленту к сабвуферу можно с помощью двустороннего скотча или клея. Светодиодные ленты имеют широкую цветовую гамму, просты в подключении и отлично украшают ваш сабвуфер.Подсветка сабвуфера и усилителя

ПРАВИЛЬНОЕ ПОДКЛЮЧЕНИЕ САБВУФЕРА К УСИЛИТЕЛЮ

Подключение сабвуфера к усилителю производится посредством автомобильного конвертора звука (адаптер, переходник). Это небольшого размера устройство имеющее пару RCA выходов и двумя парами проводов, два из которых служат для подключения динамического излучателя. Остальные провода можно просто спрятать — они не нужны пока. Провода линейных выходов (RCA OUT) нужно подсоединить к усилителю.

Принцип подключения сабвуфера к одноканальному усилителю

Чтобы подключить автомобильный сабвуфер к моно-усилителю, вам нужно будет провода положительного и отрицательного напряжения от усилителя подать на аналогичные клеммы сабвуфера — только и всего. Немножко сложнее производится подключение нескольких сабвуферов пассивного действия. Их соединение выполняется по параллельной либо последовательной схеме, но с обязательным точным расчетом их внутреннего сопротивления.

Принцип подключения сабвуфера к двухканальному усилителю

В этом варианте подключение выполняется по мостовой схеме. Такая технология подключения прекрасно работает фактически со всеми усилителями двухканального типа, к которым необходимо добавить еще один сабвуфер. Здесь тоже все просто — берем плюсовой провод с одного канала, а минусовой провод со 2-го канала и подаем на соответствующие клеммы сабвуфера.

Особое внимание при таком подключении нужно уделять внутреннему сопротивлению саба, которое должно составлять 4 Ом. Помимо этого, следует взять во внимание, что при таком варианте выходная мощность обоих каналов складывается. Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала

Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Если усилитель имеет функцию переключения моно и стерео режимов, то в таком случае подключаются провода к плюсовой и минусовой клемме одного канала. Если есть необходимость подсоединить к усилителю два сабвуфера, то в таком случае акустический кабель от них подается на разные каналы.

Для правильной и четкой работы сабвуфера следует предусмотреть LPF-фильтр НЧ, который установит верхнюю границу низкой частоты.

Принцип подключения сабвуфера к четырехканальному усилителю

Стандартное подключение акустической системы к четырехканальному усилителю считается вариант по схеме с двумя колонками и одним сабвуфером.

Итак, типовым способом подключения к усилителю аудио системы будет вариант из двух динамиков и сабвуфера. В этом случае саб подключается к усилителю по мостовой схеме, а аудио колонки каждая к своему каналу. Особенность такого подключения заключается в том, что динамики должны работать с фронтальными каналами, а саб с тыловыми. Но при этом имеется возможность подключения пары сабвуферов разным тыловым каналам.

Как установить и подключить сабвуфер

Самостоятельная установка и подключение сабвуфера в машине потребует некоторых инструментов и расходных материалов. Кроме усилителя и сабвуфера нам потребуется:

• проводка (питание, “тюльпаны” и плюсовой провод к усилителю и автомагнитоле);
• предохранитель;
• конденсатор;
• плоскогубцы и кусачки;
• изолента;
• стяжка;
• набор гаечных ключей и разводной ключ.

Схема подключения пассивного сабвуфера

Сабвуфер вместе с сателлитами присоединяется к усилителю, а он в свою очередь к автомагнитоле. Усилитель получает сигнал от магнитолы и распределяет его между низкочастотным динамиком (сабвуфером) и высокочастотными (сателлитами). Зачастую сабвуфер с усилителем устанавливают в багажник, так как только там есть место для него. Поэтому нам нужно протянуть провода через весь салон от аккумулятора к багажнику.

Перед началом подключения убедитесь, что соблюдаются все правила безопасности. Во избежание короткого замыкания аккумулятор автомобиля обязательно должен быть отключен.

Провода питания, особенно “плюс”, должны быть защищены чем-нибудь, к примеру гофрой. По крайней мере должна быть защищена та часть, которая будет находиться в моторном отсеке. Также на плюсовом проводе нужно установить предохранитель как можно ближе к аккумулятору. Можно купить уже готовый провод с установленным предохранителем. Его номинал можно определить, узнав максимальную силу тока, которая потребляется усилителем, и на всякий случай добавить 5 ампер.

Пошаговая инструкция по подключению сабвуфера и усилителя

Этот алгоритм подойдет и для классического ящика, и для стелс сабвуфера. Весь процесс занимает примерно 1-3 часа, и самое сложное в нем – это провести силовой кабель к усилителю. С этого и начнем.

1. Находим технологическое отверстие. Оно зачастую закрывается резиновой заглушкой, а в отечественных автомобилях может и вовсе не закрываться. Если отверстия нет – нужно сверлить, и после протяжки кабеля залить его герметиком. Чтобы кабель не перетирался, лучше вставить резиновую втулку (к примеру, кусок шланга).
2. Прокладываем проводку в моторном отсеке в штатном жгуте проводов и выводим в салон. Лучше заранее подумать, где будет проложен кабель питания. В некоторых местах необходимо снять (или частично ослабить) накладки порогов, обшивку салона и другие элементы, под которыми будет протянута проводка. Будьте внимательны и не допускайте защемления проводки. После протяжки проводов можно вернуть все на место.
3. В багажник, где у нас находится усилитель, провода также выводятся через технологическое отверстие. Подключаем к усилителю “плюс” и “минус” соответственно.
4. Усилитель подключен к питанию, теперь его нужно подключить к автомагнитоле. Для этого используются стандартные RCA кабели – “тюльпаны” и провод управления питанием усилителя (тонкий одножильный провод, зачастую синего цвета). Чтобы снять магнитолу можно использовать специальные ключи, но если таких нет, подойдет нож или отвертка.
5. Подключаем тюльпаны в соответствии с цветами коннекторов. Бывает так, что провод имеет красный и черный штекеры, а магнитола красный и белый. В таком случае подключаем красный к красному, а белый к черному. Также подключаем плюсовой провод питания, если хотите, чтобы вместе с магнитолой включался сабвуфер.
6. Далее протягиваем провода через салон вместе с силовым проводом. Подключаем RCA коннекторы к соответствующим портам усилителя.
7. Если вы подключили провод питания к магнитофону, то необходимо подключить его и на усилитель, чтобы он включался вместе с магнитолой. Находим клему и подключаем к ней провод питания от магнитолы.
8. Осталось только подключить сабвуфер к усилителю. В нашем примере усилитель двухканальный, и мы подключаем сабвуфер к обоим каналам, чтобы усилитель мог оптимально распределять мощность между ними.

Конденсатор ставить не обязательно, но желательно. Его стоит подключать в том случае, когда максимальная мощность усилителя превышает 400 Ватт. Где установить конденсатор – решать вам, либо в багажнике, либо в моторном отсеке.

Если подключить мощный усилитель напрямую, то он будет потреблять много энергии и аккумулятор быстро разрядится. Зарядки аккумулятора от движения не хватит для поддержания постоянной работы усилителя. Также усилитель можно подключить к кнопке и включать отдельно от магнитолы.

Внимательно проверяем правильность подключения всех проводов и надежность их креплений. Некоторые усилители никак не защищены от переполюсовки, что может привести к повреждению транзисторов. Не стоит путать местами провода усилителя.

Подключаем клему к аккумулятору, слушаем, наслаждаемся.

https://youtube.com/watch?v=A0dT42R3ZfY

Типы подключения

Схема установки активного сабвуфера

Всего выделяют 3 основных видов машин:

• Седан;
• Хэтчбек;
• Кабриолет.

При этом для выполнения установки сабвуфера в каждом из типов автомобилей необходим специальный подход.

Седан

Схема установки сабвуфера активного

Установка сабвуфера в таком автомобиле является тяжелой, поэтому с ней придется повозиться. Лучше всего устанавливать в таком автомобиле НЧ-головки.Итак:

Их монтаж лучше производить непосредственно на заднюю полку.

Хэтчбек

Динамик в хэтчбеке

Легче всего установка сабвуфера осуществляется именно в автомобилях данного типа. При выборе сабвуфера для такой модели машины, необходимо учитывать, что самым точным звучанием обладают устройства с размером головок 10 дюймов.

Кабриолет

Где можно установить динамики в кабриолете

А вот установка саба в автомобиле с типом кузова кабриолет является самой сложной. Это связано в первую очередь с тем, что здесь очень мало места, поэтому его для НЧ-динамиков категорически не хватает.

Схемы подключения сабвуфера к штатной магнитоле, активного и пассивного, с усилителем и без

Итак, вы решили разнообразить аудиосистему в своем автомобиле с помощью такого не хитрого устройства как сабвуфер. Если вы его еще не приобрели, то вам следует знать, что сабвуферы бывают разные, активные и пассивные. Пассивные усилителем не обладают, а активные же сабвуферы — со встроенным в корпус усилителем звука, он нужен для того, чтобы ваша магнитола не надорвала кишки и не крякнула раньше времени от непомерной нагрузки, возложенной даже самым простым и маломощным сабвуфером на ее хрупкие плечи. Да и качетственный звук от саба можно получить лишь с усилителем. Так, значит, активный сабвуфер — с усилителем в комплекте, пассивный — без такового. Далее, нам следует разобраться, как мы будем подключать сабвуфер (или же усилитель звука) непосредственно к магнитоле. Если у магнитолы есть RCA — выходы, то есть тюльпаны, то проблем с подключением возникнуть не должно. Но так уж повелось, что на совсем уж бюджетных штатных головных устройствах зачастую выходы на тюльпаны тю-тю, отсутствуют. Как же быть? Выход, конечно же, есть. И это не покупка новой магнитолы. Это подключение саба и усиля через линейный преобразователь, или конвертор уровней. Подробнее обо всем при рассмотрении схемм:

Подключение активного сабвуфера к магнитоле.

А такая схема имеет место при подключении пассивного сабвуфера к магнитоле через усилитель.

Как видите, ничего сложного на самом деле и нет. Самое сложное в этом деле — это тянуть провода под обшивкой машины. Все это, конечно же, замечательно, но что же делать тем, у кого нет линейных выходов на магнитоле (тех самых тюльпанов)? Что же делать им? Если желаете оставить штатную магнитолу, которая так хорошо вписывается в интерьер автомобиля, тогда вам следует прикупить линейный преобразователь и подключить усилитель или сабвуфер к штатной магнитоле с его помощью! А делается это вот так:

Схема подключения сабвуфера к штатной магнитоле с помощью линейного преобразователя.

Здесь дело обстоит так — линейный преобразователь мы подключаем к магнитоле (ГУ) через динамики, правый и левый соотвтетсвенно. Далее, усилитель мощности мы, через тюльпанчики подключаем не к магнитоле, а уже к линейному преобразователю (или конвертору уровней, вы же помните, да?). Плафон здесь, ничто иное, как включатель, ведь соединили мы на схеме магнитолу и усилитель через провод ACC. Это нужно, чтобы усилитель понимал, когда ему надо включаться. Это, конечно, сложный путь и гораздо проще подключить его через Remote или просто REM. Конденсатор, кстати, тоже применять совсем не обязательно.

Если у вас вызывает сложности подключение линейного преобразователя к магнитоле, то вот вам видео — пример, как это все можно осуществить:

Схемы подключения савуфера к магнитолам авто различных марок

Здесь мы рассмотрим схему подключения сабвуфера к штатным магнитолам автомобилей таких марок как: Ford, Lada, Hyundai, Kia, Renault, Skoda, Mazda, Toyota, Mitsubishi, Volkswagen, Datsun и для других авто. Просто штатные магнитолы в авто этих марок самые универсальные.

Подключение сабвуфера к штатной магнитоле Форд Фокус (пример) 6000CD, на других будет выглядеть примерно так же, необходимо лишь найти выходы на динамики и обзавестись линейным преобразователем, если у вашей магнитолы, как и штатной магнитолы Форд Фокус 2, нет линейного выхода:

1) Подключаем линейный преобразователь в эти вот места (на желтую метку внимания не обращаем, она нужна только если подключать саб напрямую, но мы так делать крайне не советуем!):

2) Далее, все как на уже представленной выше схемме:

Далее, схемы подключения сабвуфера к магнитолам разных марок авто:

Renault Duster (Logan, Sandero, Megan и д.р.), Lada Priora (Веста, Гранта, Ларгус, Нива) и Datsun:

Hyundai Solaris и Kia Rio:

Подключение сабвуфера к штатной магнитоле Toyota:

Подключение сабвуфера к штатной магнитоле Mazda:

Подключение сабвуфера к штатной магнитоле автомобилей Volkswagen и Skoda (Все VAG’и):

Подключение сабвуфера к штатной магнитоле Mitsubishi (Лансер 10, 9 и другие модели):

Виды сабвуферов и особенности их подключения

Сабвуфер (сокращённо ещё говорят «саб») — специальный динамик (или несколько) для воспроизведения низких звуков. Выбор места установки — сугубо личное дело, но учитывая их размеры это багажник. А вот подключение сабвуфера к магнитоле должно быть правильным и зависит от типа саба.

Существуют сабвуферы пассивные и активные. Пассивный — это обычный динамик или несколько подключаемые к усилителю магнитолы через специальные фильтры. Фильтры представляют собой наборы индуктивностей, резисторов и конденсаторов разделяющие аудиосигнал на составляющие его частоты. Как понимаете выделенные низкие частоты будут поступать именно на сабвуфер.

Пассивный саб имеет низкую эффективность, а его громкость ограничена мощностью автомагнитолы.

Предпочтительней активный саб, который, кроме динамика, содержит ещё и усилитель. Для работы надо на него, кроме аудио сигнала, подать питание. То есть, здесь уже нужны две пары проводов — акустическая и силовая (питание). Это ключевая разница, но есть ещё разные схемы для каждого типа.

Подбираем провода самостоятельно

Лучший вариант – собрать комплект самостоятельно, выбирая медные провода с учётом мощности аудиосистемы.

Силовые провода

Самая значимая составляющая. Их неправильный выбор повлияет не только на качество звука, но может вывести из строя все компоненты аудиосистемы.

Итак, зная мощность системы и длину провода, мы определим необходимое сечение. Для выбора сечения воспользуйтесь таблицей, расположенной ниже (расчёт приведён только для медных проводов).

Совет от CarAudioInfo. В магазинах автоакустики много силовых проводов известных брендов. Они хороши всем, кроме цены. В качестве альтернативы можно использовать промышленные провода. Чаще всего в инсталляциях встречаются КГ и ПВ провода. Они не такие гибкие, как брендовые, но стоят на порядок дешевле. Найти их можно в магазинах «Электрика» и «Всё для сварки».

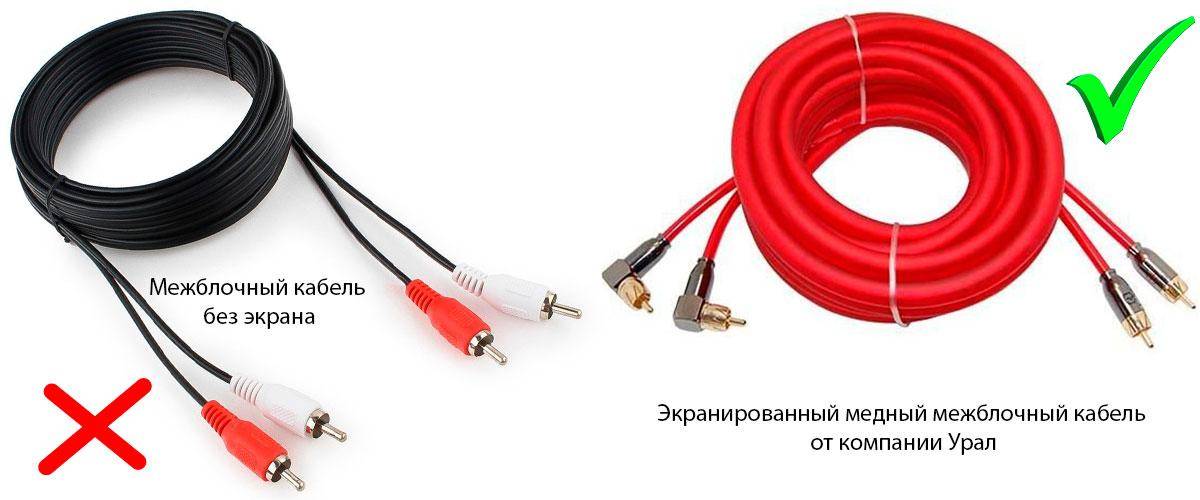

Межблочный «тюльпан» и управляющий провод

Задача межблочного провода – передать начальный сигнал от головного устройства к усилителю. Этот сигнал уязвим к помехам, а автомобиль имеет большое количество электрического оборудования. Если мы установим «тюльпаны», предназначенные для дома, или бюджетные автомобильные, велика вероятность, что при работе сабвуфера возникнут посторонние шумы.

При выборе советуем отдавать предпочтение известным брендам

Обращайте внимание на состав – в бюджетном сегменте не у всех есть медь, производитель указывает это на упаковке. Обратите внимание на сами коннекторы

Лучше выбирать металлические и экранированные провода – это сделает соединение более крепким и защитит сигнал от помех.

Следующее – наличие управляющего провода. Идёт вместе с «тюльпанами»? Отлично! Если же его нет – не проблема, приобретаем любой одножильный провод сечением 0.75-1.5 квадрата, длиной 5 м.

Инструкция по настройке

Чтобы слушать музыку в хорошем качестве, после покупки сабвуфера нужно знать, как устанавливать и как правильно настроить усилитель в автомобиле. Сначала его следует подключить к усилителю, а затем выставить в ноль все настройки на головном устройстве (ГУ). Далее следует поэтапное выполнение действий по регулировке (aviacopTube).

Этап 1

В первую очередь на усилителе или ГУ следует включить фильтр, обозначаемый LPF, (low pass filter). Благодаря этому фильтру на динамик поступают только низкие частоты. Наиболее популярной является частота в пределах 50-70 Гц. Включение этого фильтра препятствует появлению инфразвука, который может вывести устройство из строя. Выставив частоту ее нужно подкорректировать. Причем если LPF-фильтр есть на ГУ, то лучше настраивать на нем. Иначе регулировку выполнять на усилителе.

Включение фильтра LPF

Этап 2

На этом этапе фильтр переводится на положение HPF для регулировки высоких частот. Выставляется срез в пределах от 70 до 90 Гц. При использовании пассивного деления регулировка фильтров на этом заканчиваются. Если задействовано локальное усиление, необходимо будет настроить динамики с высокими частотами. Для этого фильтр канала для каждого высокочастотника выставляется в положение HPF, при этом частота среза сабвуфера должна быть примерно 2,5 кГц.

Этап 3

Важным этапом является регулировка уровня чувствительности. Обозначается она словами GAIN или LEVEL. Используется эта функция для согласования уровня чувствительности усилителя и ГУ.

В первую очередь на ГУ устанавливается максимальная громкость. На усилителе настройки должны быть выставлены в ноль. Далее регулятор чувствительности следует поворачивать в сторону увеличения. При появлении искаженных звуков нужно вернуть регулятор немного назад.

Корректировка чувствительности на усилителе

Этап 4

Этот этап предусматривает настраивание качества звука. Если при включении акустической системы в сабвуфере возникаю щелкающие звуки, значит, в ней присутствуют какие-то помехи для сигнала. В этом случае нужно проверить, где уложены провода, при необходимости провести их в другом месте.

Если сабвуфер правильно настроен, то басы не должны появляться в задней части салона. Если это не так, нужно подключить устройство в противоположной фазе усилителю. Для этого следует регулятор фазы на устройстве повернуть на 180 градусов. Если отсутствует регулятор, то нужно плюсовой провод подключить на место минусового, а минусовой на место плюсового.

При наличии на головном устройстве процессора, нужно выполнить следующие действия:

1. В случае, когда во фронтальных динамиках была сыграна нота, а спустя доли секунды она прозвучала на «саб», возникают временные задержки. Чтобы этого избежать, нужно откорректировать задержки по каждому каналу усилителя. Таким образом, фронтальная акустика и сабвуфер будут играть одновременно.
2. Для того, чтобы водитель хорошо слышал музыку как с левого, так и с правого динамика, нужно установить на левом канале временную задержку.

Далее нужно выключить сабвуфер и запустить музыку. При отключенном сабе необходимо отрегулировать громкость, частоты, эквалайзер, чтобы динамики спереди и сзади при максимальной громкости звучали без искажений

Важно, чтобы трек воспроизводился правильно. Если появились искажения, следует сделать громкость меньше и запомнить место, где было самое низкое звучание в произведении

Последняя тестовая проверка касается басов. Нужно включить музыку и прослушать басы. Если звучание не нравится, басы регулируются басбутом. При наличии задержки регулятор PHASE поворачивают до получения нужной частоты звучания.

Схема оптимального распределения звука
