Проверка датчика скорости мультиметром и другими способами

Как проверить датчик скорости

Как проверить датчик скорости

Если двигатель вашего автомобиля глохнет в режиме холостого хода, то скорее всего вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки датчика положения коленвала , датчика положения дроссельной заслонки , датчика холостого хода и датчика массового расхода воздуха , а теперь также рассмотрим проверку датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, который обходит дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Как определить, что датчик неисправен:

Отсутствует стабильность холостого хода;Неправильно функционирует или вообще не функционирует спидометр;Увеличенный расход топлива ;Сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол. Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, а также на других, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но также есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА, работающий по эффекту холла. Сам датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить если ли заземление и есть ли напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении. При этом напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1

Демонтируем датчик скорости;Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать можно одеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли;Соединяем контакты датчика с вольтметром;Вращаем колесо и диагностируем, появляется ли напряжение.

Если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (контролькой или лампочкой)

Отсоединяем от датчика импульсный провод;С помощью контрольки ищем «+» и «–» (предварительно включив зажигание)Одно колесо вывешиваем как в предыдущем способе;Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит «-«, то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Проверка привода датчикаПоднимаем на домкрат машину, чтобы вывесить любое переднее колесоИщем пальцами привод датчика, который торчит из коробкиНогой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

  • Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
  • Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
  • Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие

Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Возможно

Инструкция по снятию и установке

Перед тем как менять ДС, сначала следует провести ряд профилактических действий, которые могут устранить неисправность:

  • почистить контакты: они могли окислиться;
  • почистить колодку, в которую могла попасть грязь.

Датчик также следует снять, почистить и проверить на работоспособность.

Проверку можно выполнить тремя способами:

  1. С помощью мультиметра. Положительный провод снятого ДС нужно соединить с центральным контактом, а минусовой прислоняем к кузову машины. Если на ДС оказать воздействие в виде небольшой вибрации, показания на тестере должны колебаться в пределах от 0,5 до 10 В.
  2. Для проверки вторым способом устройство не нужно снимать с коробки передач. Следует вывесить переднее колесо, затем начать его вращение и присоединить мультиметр аналогично первому способу. Если после присоединения тестер меняет показания, то устройство исправно.
  3. Если нет мультиметра, можно воспользоваться контрольной лампочкой на 12 В в патроне. Минус необходимо соединить с сигнальным контактом ДС, а плюс присоединить к АКБ. Горение лампочки говорит об исправности прибора.

Если ДС неисправен, то его необходимо заменить.

Для замены ДС нужно приготовить следующие инструменты и материалы:

  • ключ или головку на «10»;
  • плоскую отвертку;
  • крестовую отвертку;
  • ветошь;
  • новый прибор.

Приоровский и калиновский датчики скорости

В зависимости от версии на Лада Калина устанавливаются разные ДС:

Перечисленные ДС скорости могут заменять друг друга. Они могут устанавливаться на следующих версиях Калины: 1117, 1118 и 1119 с двигателями объемом 1,4 и 1,6 литра. Датчик от Лада Приоры подходит, но его нельзя использовать, так как он дает неправильные показания.

Для проведения процедуры замены автомобиль следует поставить на ручной тормоз и открыть капот. Замена датчика скорости на Калине состоит из следующих шагов:

  1. Для доступа к датчику скорости нужно либо демонтировать воздуховод, который идет к воздушному фильтру, либо отодвинуть его в сторону.


Процесс откручивания хомутов отврткой

  • Отсоединить от датчика разъем колодки проводов.
  • С помощью ключа на «10» открутить гайку, благодаря которой крепится устройство. Могут возникнуть трудности при откручивании гайки, так как она находится в неудобном месте. Следует найти упор, чтобы приложить достаточно усилий для откручивания.


Откручивание гайки ключом С помощью плоской отвертки нужно отсоединить старое устройство от коробки и снять его. Далее следует очистить ветошью место установки. Далее можно устанавливать новый прибор.

ДС на автомобиль Лада

После установки нового устройства, нужно вернуть на место воздушный патрубок.

После замены прибора исчезают все признаки его неисправности. Таким образом, не составляет труда поменять датчик скорости на Калине. С этим справится даже начинающий автолюбитель, тем самым сэкономив на посещении станции техобслуживания.

Замена датчика скорости на Калине (+фото)

Подробности Категория: Ремонт Опубликовано 05.11.2018

Сегодня мы расскажем, как самостоятельно заменить датчик скорости на автомобиле Лада Калина.

Основное назначение датчика скорости — передача данных на шкалу спидометра в салоне автомобиля. Сам датчик скорости находится на корпусе коробки передач — принцип его работы основан на измерении электромагнитных импульсов.

Добраться до датчика скорости на Калине не так просто. Для этого нужно снять патрубок, идущий от воздушного фильтра к дроссельной заслонке. Без этого доступ к датчику будет ограничен.

После этого на корпусе КПП можно увидеть датчик скорости — к нему идет электрический провод с разъемом, а сам датчик прикручен гайкой на 10.

Для того, чтобы снять разъем, можно использовать тонкую отвертку — ею нужно отстегнуть пластиковый фиксатор.

Сам датчик проще всего откручивать трещоткой с короткой ручкой — места для работы длинным ключом будет недостаточно.

После откручивания нужно аккуратно снять гайку. Под ней находится шайба — ее нужно не потерять.

После этого датчик скорости можно извлечь из корпуса коробки передач — достаточно просто потянуть его наверх. Если он не поддается, можно поддеть его тонкой отверткой или пошатать в разные стороны.

Так как датчик находится в коробке передач, после извлечения он будет в трансмиссионном масле — заранее приготовьте тряпку, чтобы протереть его и ничего не испачкать. Отверстие под датчик в корпусе КПП нужно прикрыть тряпкой, чтобы в него не попали грязь и пыль.

Для замены нужно купить точно такой же датчик, с такой же маркировкой, так как в случае ошибки спидометр работать не будет. К примеру, в нашем случае мы приобрели датчик для автомобиля Лада Калина (маркировка 1118-3843010-04), однако на самой машине с завода почему-то был установлен датчик скорости от Приоры (2170-3843010-02). В итоге, установленный новый датчик передавал неправильные показания — скорость на спидометре находилась всегда в диапазоне 20-30 км/час, независимо от реальной скорости. Хотя, даже внешне датчики скорости Калины и Приоры ничем не отличаются.

Именно поэтому, надежнее всего сначала снять установленный датчик, а затем уже идти с ним в магазин и подбирать точно такой же. Стоит датчик скорости от 500 рублей.

После покупки нового датчика скорости нужно произвести сборку в обратной последовательности — установить датчик, закрутить гайку, присоединить разъем с проводом.

Не забудьте также вернуть на место открученный воздушный патрубок.

Диагностика датчика скорости

Проверка датчика скорости на Калине требуется в том случае, если показания спидометра не стабильны или не соответствуют действительности. Например, во время стоянки автомобиля стрелка не указывает на ноль или не отклоняется от первоначального положения во время движения. Так как аналогичные проблемы могут быть вызваны повреждением проводки или неполадками контроллера, выявить истинную причину неисправности позволит диагностика.

Основные признаки неисправности датчика скорости

Помимо хаотично меняющей положение или неподвижной стрелки спидометра на неисправность датчика указывают и другие симптомы. Обычно через некоторое время после выхода его из строя начинает нестабильно работать электроусилитель руля, о чем свидетельствует загоревшаяся лампа ЭУР на панели приборов. Для поворота рулевого колеса в данном случае приходится прикладывать большее усилие. В некоторых случаях ЭУР отключается и включается спонтанно. В дальнейшем неисправность может быть также зафиксирована контроллером, о чем свидетельствует появление значка Check Engine.

При нерабочем датчике не соответствуют действительности не только показания спидометра, но и одометра, расхода топлива. Более чувствительным становится также прибор, показывающий уровень топлива в баке. При наличии подобных признаков необходимо проверить датчик скорости и цепи его питания.

Проверка работоспособности датчика скорости

Перед проверкой следует осмотреть контакты датчика на предмет повреждения и следов окисления, а при необходимости зачистить их или заменить разъем.

Диагностику датчика скорости необходимо начинать с проверки состояния проводки. Для этого нужно при помощи вольтметра удостовериться в том, что на датчик подается питание. Для этого необходимо при помощи вольтметра замерять напряжение между выводами 1 и 2 на колодке проводов, предварительно отсоединив ее. Значение вольтметра должно быть около 12 В при включении зажигания и в течение 10 с после выключения. Если оно отсутствует, это свидетельствует об обрыве цепи или о неисправности контроллера, контактной группы замка или об обрыве проводки.

При наличии напряжения проверить исправность датчика можно следующим образом. Щупы вольтметра и два отрезка провода вставить в разъем с наружной стороны таким образом, чтобы они были соединены с выводами 1 и 3 при подключении. После этого включить зажигание и несколько раз пронести металлический стержень или отвертку в непосредственной близости от торца датчика. Если тестер при этом не фиксирует напряжение – необходима замена датчика скорости.

Причиной неработоспособности спидометра, одометра и электроусилителя руля может быть неисправный датчик скорости, окисление его контактов или обрыв проводки. Провести диагностику датчика и проверить подачу напряжения на его контакты можно при помощи вольтметра.

olade.ru

Замена датчика скорости Lada Kalina 8 клапанов: где находится, как проверить и заменить

Любой современный автомобиль оборудуется множеством датчиков, позволяющих обеспечить комфортное и удобное использование машины. Датчики определяют различные параметры работы авто, к примеру, температуру двигателя, объем оставшегося топлива в баке и т.д. В этой статье мы разберем, что представляет собой датчик скорости Калина, где он находится, какие неисправности для него характерны и как поменять устройство.

Некоторые автолюбители путают датчик спидометра с датчиком задней скорости, но это неверно. Где стоит датчик скорости на Лада Калина 8 или 16 клапанов, какова распиновка разъема, как проверить устройство? Для начала рассмотрим основные теоретические моменты.

Место расположения, назначение и устройство

Скоростной контроллер в автомобиле Лада Калина представляет собой устройство, выполненное в пластмассовом корпусе в виде цилиндра. Внутри корпуса расположенный чувствительный компонент, определяющий скорость передвижения. Как можно понять, основное назначение устройства заключается в точном определении скоростного режима.

Что касается того, где находится датчик, то он располагается на коробке передач автомобиля, сверху. Чтобы получить к нему доступ, необходимо открыть капот — в моторном отсеке воздушный шланг соединяется дроссель с воздушным фильтром. Если вы демонтируете этот патрубок, то прямо под ним, на верхней части трансмиссии, сможете увидеть контроллер.

Возможные неисправности: признаки и причины

Поломку контроллера можно определить по следующим симптомам:

  1. На спидометре, расположенном в приборной панели, демонстрируются неверные показания. Стрелка указателя может передвигаться хаотично, то резко подпрыгивая, то так же быстро опускаясь. В некоторых случаях спидометр может вовсе не работать, то есть стрелка не поднимается.
  2. Увеличился расход потребляемого горючего.
  3. Если автомобиль оборудован электроусилителем, то он может отказаться работать. Дело в том, что по принципу работы ЭУР должен автоматически отключаться при превышении скорости движения 60 км/ч. Если же датчик не работает, то блок управления электроусилителем не сможет рассчитать скорость, соответственно, ЭУР просто перестанет работать.
  4. На приборной панели появился индикатор Чек Энджин, свидетельствующий о необходимости диагностики двигателя.
  5. Еще один признак — одометр (счетчик) пробега — не показывает пройденный километраж.
  6. Косвенный признак неисправности также может коснуться и датчика уровня горючего. Стрелка датчика может колебаться, что не позволит точно выявить объем оставшегося горючего в баке.
  7. Также о неисправности датчика может свидетельствовать снижение мощности силового агрегата. Двигатель может потерять приемистость.
  8. Иногда силовой агрегат может глохнуть при движении на холостых оборотах (нейтральной передачи).

Эти симптомы также могут свидетельствовать и о других неисправностях. Предлагаем также ознакомиться с основными причинами поломки.

  1. Отсутствует контакт устройства с электросетью автомобиля. Контакт может быть нарушен в самом разъеме девайса, нужно проверить качество подключения штекера и при необходимости зачистить контакты от окисления. Иногда контакты оказываются поврежденными, тогда их надо менять.
  2. Причина может заключаться в нарушении целостности электрической цепи. Поврежденные провода более подвержены окислению и воздействию коррозии, поэтому при пробое изоляции их желательно сразу менять, поскольку это в любом случае придется сделать в будущем.
  3. При регулярной работе в жестких условиях на чувствительных компонентах устройства может собираться грязь. Это будет способствовать ухудшению передачи сигнала на спидометр и блок управления. Проблему позволит решить очистка устройства.
  4. Вышел из строя сам датчик, речь идет именно о его чувствительном элементе. Выхода, кроме как замена устройства, нет (видео обнародовано каналом VooDoo).

Диагностика

Проверка контроллера может быть произведена несколькими способами, рекомендуем ознакомиться с каждым из них более подробно. Для первых двух методов понадобится вольтметр.

Неисправности и их диагностика

Должен сказать, что в ваз 21099 замена датчика скорости это, к сожалению, стандартная процедура, это связано с хрупкостью и чрезвычайной ненадежностью данного узла. Благо цена не велика и процесс замены датчика не сложен(см.Как проводится замена датчика скорости), что позволяет провести все работы по его замене своими руками.

Существует несколько причин выхода из строя ДС:

  • Первая и, как правило, основная – тросик спидометра. В процессе эксплуатации на самом тросике образуются разрывы и заусенцы, которые, в дальнейшем, начинают цепляться за его оплетку и приводят к обрыву и закусыванию тросика, а так же к сбиванию граней в зацеплении;
  • Электропроводка, а именно жгут проводов датчика, который может, соприкасаясь с выпускным коллектором, под воздействием температура банально расплавится и замкнуть провода.
  • В первом случае для предотвращения неисправности желательно изредка смазывать тросик спидометра в его оплетке путем шприцованния внутрь масла, что значительно улучшает его эластичность и продлевает срок его службы;
  • Во втором же случае необходимо проложить жгут проводов так, чтобы исключить контакт с горячими поверхностями.

Меры предосторожности

Совет! Если наблюдаются подергивания стрелок приборов (спидометр и тахометр), не откладывайте в «долгий ящик» смазку или даже возможную замену тросика спидометра, так как его дальнейшие заедания могут привести к выходу из строя самого датчика скорости.

Диагностика

Как «видит» неисправность электронный блок управления автомобиля

Конечно же, он (ЭБУ) регулярно проводит самодиагностику всех систем автомобиля, но дело в том, что отсутствие сигналов от датчика скорости не дает контроллеру определить – стоит ли автомобиль или же находится в движении. И только при сопоставлении данных о наличии больших оборотов двигателя и одновременных больших нагрузок (определяется по массовому расходу воздуха) блок управления «видит» неисправность датчика скорости, так как при этих параметрах отсутствуют ожидаемые от него импульсы напряжения.

Как видит неисправность водитель

Внимательно приглядевшись, опытный водитель, хорошо знающий «повадки» своего автомобиля, сможет определить неполадки датчика скорости, внимательно прислушавшись к работе двигателя на некоторых режимах, а именно:

  • Режим холостого хода, пониженные обороты которого при выключении передачи (резком сбросе нагрузки) на движущемся автомобиле приводят к остановке двигателя;
  • Режим набора мощности (разгона) при котором наблюдается потеря динамики автомобиля.

В любом случае неисправность ДС проявляет себя как отказ работы одометра и спидометра, а так же срабатывания на щитке приборов светового индикатора неисправностей «CHECK».

Также ДС возможно поверить с помощью вольтметра, для чего:

  • Подсоединяем щупы измерительного прибора к двум клеммам ДС и включаем его в режим замера переменных напряжений;
  • Вращая вручную приводную шестеренку датчика, регистрируем сигнал с амплитудой примерно в 0,5 вольт.

При отсутствии сигнала – датчик однозначно неисправен, при положительном результате – проверяем электропроводку на наличие обрыва и плохого контакта.

https://youtube.com/watch?v=9zbNx0doWqs

Хотя процесс замены датчика скорости на ваз 2109 не представляет из себя ни чего сложного, данная инструкция с сопроводительным фото материалом осветит вам все стадии данного ремонта.

Совет! Дабы надолго избавить себя от данного вида работ, предлагаю не тратить свои деньги и время на замену на аналогичный датчик, выполненный с хвостовиком из пластмассы, который очень быстро разбивается в гнезде даже из-за контакта с тросиком спидометра. Надолго дольше вам прослужит ДС у которого хвостовик выполнен из металла .

Датчик скорости в ваз 2109 установлен на коробке переключения передач, на ее задней стороне (если смотреть от радиатора), над дифференциалом.

Видео замена ДС

Процесс ремонта

Разъединяем датчик скорости и тросик спидометра и отсоединяем от него (датчика) жгут проводов;

Внимание! Отсоединение контактной группы необходимо проводить при выключенном зажигании. С помощью ключа на «22» откручиваем…

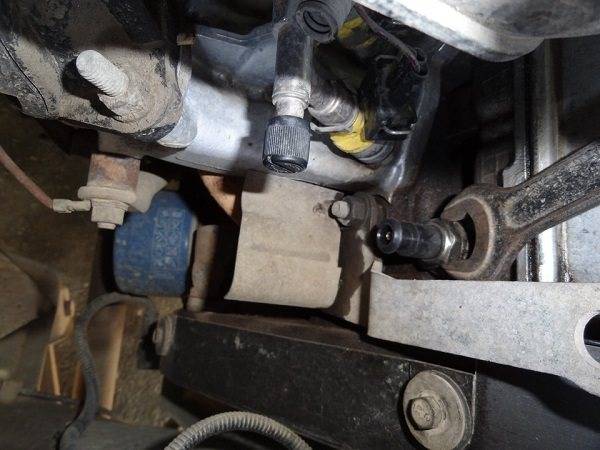

С помощью ключа на «22» откручиваем…

С помощью ключа на «22» откручиваем…

…и демонтируем ДС.

Установка производится в обратном порядке, из необходимого инвентаря нам понадобится тот же ключ на «22» ну и пожалуй кусочек чистой ветоши что бы вытереть руки после окончания ремонтных работ.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)


Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки. Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.
