Проверка диодного моста генератора: доступные способы

Зарядка аккумулятора от генератора

Во время движения автомобиля установка для генерации электроэнергии вырабатывает зарядное напряжение, оно и является главным ресурсом для подзарядки аккумулирующего блока. Процесс зарядки аккумулятора от двигателя осуществляется в щадящем режиме, полностью исключая возможность закипания электролита в банках.

Какая зарядка должна идти с генератора на аккумулятор?

Какая должна быть зарядка аккумулятора от генератора для обеспечения его полноценной работы? Принято считать, что для полноценного восполнения энергетических затрат аккумулятора достаточно будет генерирующего устройства, объём зарядного тока которого составляет не менее 10 % ёмкости самого накопителя. Другими словами, для АКБ в 70 ампер/часов система генерации обязана выдавать не менее 7 ампер зарядного тока, что и будет являться нормальной зарядкой аккумулятора от генератора. Мощность аккумулирующего источника должна соответствовать рекомендациям завода-производителя автотранспортного средства.

В случае использования более мощного аккумулирующего блока, токовой величины, генерируемой при работе автодвигателя, может быть недостаточно для полноценного восстановления энергетического расхода. Это в дальнейшем способно привести к разрядке батареи и возникновению проблем с запуском двигателя. Кроме того, следует помнить и о нагрузке от всех электроприборов, которыми оснащена машина, – с ней генерирующий источник тоже обязан справляться.

А как обычный автолюбитель может проверить наличие зарядки аккумулятора от генератора?

Как самостоятельно проверить, заряжает ли генератор аккумулятор?

Автотранспортные средства XXI века оборудованы бортовыми электронными системами, контролирующими работу всех механизмов, а также позволяющими осуществлять проверку зарядки аккумулятора от генератора. В случае потери заряда батареей на панели приборов загорится красным её значок. Помимо того, с помощью современных электронных приборов можно отслеживать значение напряжения в сети.

А как быть тем, у кого машина старого образца, без наворотов? Есть так называемые «шоферские» способы, позволяющие проверить, заряжает ли генератор аккумулятор:

  • Снятие клеммы с АКБ – при неисправности генератора двигатель тут же заглохнет (подходит только для систем с механическим зажиганием).
  • Замыкание плюсовой клеммы кратковременно на массу – проверка на искру.

Приведённые способы запрещено использовать при диагностике современных авто – мгновенно выйдут из строя блок управления, предохранители или диодный мост.

Как проверить зарядку генератора прибором мультиметром?

Контролировать работу генераторной установки, проводить диагностику значения силы тока, напряжения, сопротивления следует в течение года не реже двух раз.

Как проверить, идёт ли зарядка на аккумулятор? Диагностику разности потенциалов возможно осуществить двумя методами:

  1. Напрямую на генераторной обмотке.
  2. Через аккумуляторный блок, с которым источник генерации энергии неразрывно связан проводом большого сечения напрямую.

Подключим провода прибора в любом порядке к клеммам АКБ и определим сетевое напряжение, величина которого не должна быть ниже 12 В. На холостом же ходу мотора при полностью отключенной нагрузке допустимое напряжение определяется диапазоном от 13,5 до 14 В. При этом возможны отклонения не более 0,2 В в сторону уменьшения или увеличения.

Схема простого выпрямителя переменного тока на одном диоде.

Разберем схему работы простейшего выпрямителя, которая изображена на рисунке:

На вход выпрямителя подадим сетевое переменное

напряжение, в которомположительные полупериоды выделены красным цветом, аотрицательные – синим. К выходу выпрямителя подключим нагрузку ( ), а функцию выпрямляющего элемента будет выполнять диод (VD ).

При положительных

полупериодах напряжения, поступающих на анод диода диодоткрывается . В эти моменты времени через диод, а значит, и через нагрузку ( ), питающуюся от выпрямителя, течетпрямой ток диодаIпр (на правом графике волна полупериода показана красным цветом).

При отрицательных

полупериодах напряжения, поступающих на анод диода диодзакрывается , и во всей цепи будет протекать незначительныйобратный ток диода (Iобр ). Здесь, диод как бы отсекаетотрицательную полуволну переменного тока (на правом графике такая полуволна показана синей пунктирной линией).

В итоге получается, что через нагрузку (

), подключенную к сети через диод (VD ), течет уже не переменный, поскольку этот ток протекает только в положительные полупериоды, апульсирующий ток – ток одного направления. Это и есть выпрямление переменного тока.

Но таким напряжением можно питать лишь маломощную нагрузку, питающуюся от сети переменного тока и не предъявляющую к питанию особых требований, например, лампу накаливания. Напряжение через лампу будет проходить только во время положительных полуволн (импульсов), поэтому лампа будет слабо мерцать с частотой 50 Гц. Однако, за счет тепловой инертности нить не будет успевать остывать в промежутках между импульсами, и поэтому мерцание будет слабо заметным.

Если же запитать таким напряжением приемник или усилитель мощности, то в громкоговорителе или колонках мы будем слышать гул низкого тона с частотой 50 Гц, называемый фоном переменного тока

. Это будет происходить потому, что пульсирующий ток, проходя через нагрузку, создает в ней пульсирующее напряжение, которое и является источником фона.

Этот недостаток можно частично устранить, если параллельно

нагрузке подключить фильтрующийэлектролитический конденсатор (Cф) большой емкости.

Заряжаясь импульсами тока во время положительных полупериодов, конденсатор (

) во время отрицательных полупериодовразряжается через нагрузку ( ). Если конденсатор будет достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться, а значит, на нагрузке ( ) будет непрерывно поддерживаться ток как во время положительных, так и во время отрицательных полупериодов. Ток, поддерживаемый за счет зарядки конденсатора, показан на правом графике сплошной волнистой красной линией.

Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель потому, что они будут «фонить», так как уровень пульсаций (Uпульс

) пока еще очень ощутим. В выпрямителе, с работой которого мы познакомились, полезно используется энергия толькополовины волн переменного тока, поэтому на нем теряется больше половинывходного напряжения и потому такое выпрямление переменного тока называютоднополупериодным , а выпрямители –однополупериодными выпрямителями . Эти недостатки устранены в выпрямителях с использованиемдиодного моста .

Конструкция выпрямителя

В прямом смысле выпрямитель не в состоянии «выпрямить» переменное напряжение. Название этот узел получил из-за принципа действия входящих в него диодов:

  • переменный ток периодически меняет направление движения в цепи;
  • диоды пропускают его лишь в одном направлении, отсекают токи обратной полярности;
  • чтобы в сети скачки напряжения были незаметны для запитанного потребителя, 3 диода установлены в одном направлении, оставшиеся 3 – в другом.

В настоящее время классическую конструкцию имеют мощные диоды, маломощные полупроводниковые приборы этого типа выполнены в виде кремниевого перехода на плате. Однако для отведения от корпуса или кремниевого перехода высоких температур, и те, и другие модификации либо вмуровываются в пластину теплоотвода, либо оснащаются собственными радиаторами в индивидуальном порядке.

При пробое кремниевого перехода или полноценного диода в корпусе требуется замена диодного моста генератора или отдельных полупроводников, входящих в его состав.

Основной мост диодный

На нижнем рисунке представлены синусоиды и направление движения тока в генераторе и диодном мостике.

Положительным значением условно принято напряжение, направленное к 0 точке обмотки статора. После выпрямителя ток в нагрузке потребителей протекает только в положительном направлении, то есть от «+» генератора к ее массе «–».

Поэтому в диодном мосту силовом (основном) использованы крупногабаритные 25 – 30 А диоды, мощность которых можно повысить дополнительно за счет дополнительного плеча выпрямителя, рассматриваемого ниже.

В отличие от прочих узлов «электростанции авто», визуальный осмотр не позволяет выявить, какие имеются неисправности диодного моста генератора. Для выпрямителя необходима только аппаратная диагностика мультиметром.

Находятся диоды на теплоотводящей пластине в форме подковы под задней крышкой генератора. На выносных выпрямителях диодный мост расположен вблизи генератора, вместо пластин классической конфигурации может использоваться обычная плата. На корпус каждого диода в этом случае надевается ребристый радиатор.

Дополнительные диоды

Основная сложность конструкции автомобильного генератора заключается в том, что обмотка возбуждения его якоря так же является потребителем постоянного напряжения. Для этой катушки используется собственный диодный мост генератора:

  • 3 дополнительных диода отсекают ток АКБ в момент, когда двигатель не работает;
  • отрицательные диоды взяты из основного (силового) мостика генератора.

Вместо мощных полупроводниковых приборов использованы малогабаритные 2 А диоды.

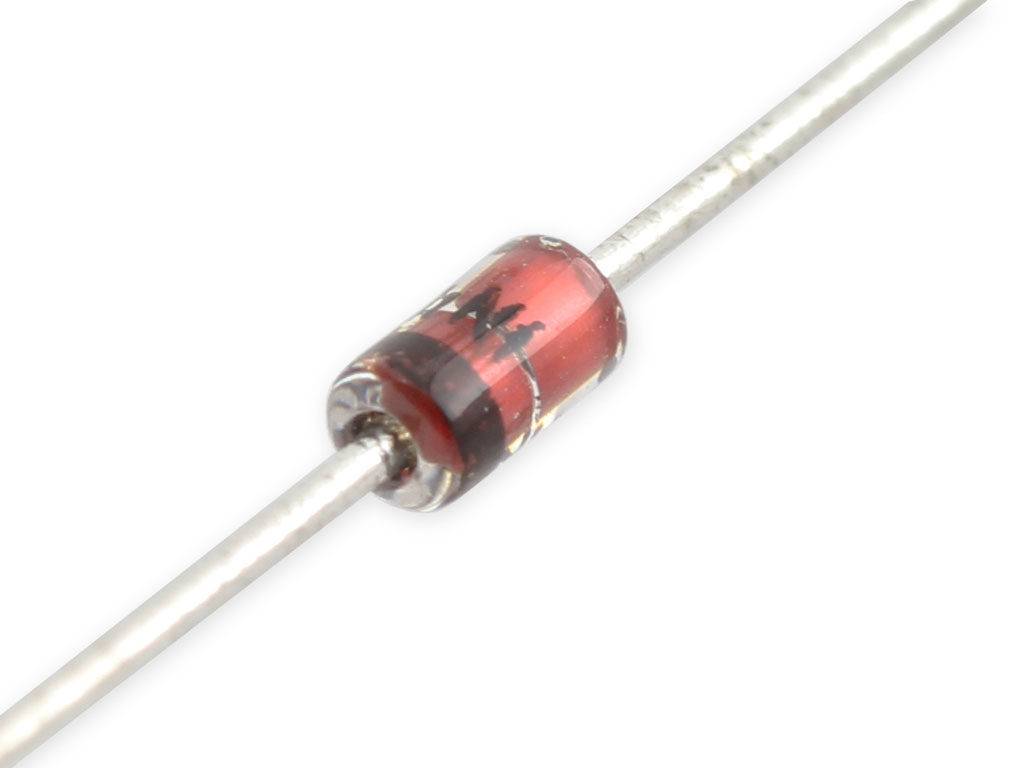

Стабилитрон

Поскольку величина напряжения, вырабатываемого генератором машины, напрямую зависит от оборотов коленвала, передающего крутящий момент на его шкив, в бортовой сети возможны «всплески» до 20 В, что вредно для потребителей. Чтобы исключить частый ремонт, проще всего подключить диодный мост выпрямителя через стабилитрон:

  • этот полупроводниковый прибор отсекает ток обратной полярности по аналогии с диодом, но только до определенного значения, названного напряжением стабилизации;
  • при увеличении напряжения с обмоток статора до 25 – 30 В стабилитрон начинает пропускать избыточное напряжение, но уже в обратном направлении;
  • на выводе «+» клеммы генератора при этом сохраняется корректное значение тока для бортовой сети и подзарядки АКБ.

При диагностике выпрямителя проверка диодного моста генератора мультиметром осуществляется косвенным способом:

  • нормальный диод должен иметь «бесконечное» сопротивление в одну сторону, 500 – 700 Ом в противоположном направлении;
  • если при перемещении щупов тестера показания омметра не изменились, на индикаторе высвечивается 0 или бесконечность, диод пробит, требуется его замена.

Более подробно проверка описана в следующих пунктах данного руководства.

Дополнительное плечо выпрямителя

Для фазных напряжений характерно отклонение графика напряжения от синусоиды. Поэтому схема генератора с дополнительным плечом выпрямителя возможна только при соединении статорных обмоток «звездой»:

  • форма фазных напряжений в этом случае отличается от синусоиды на величину гармоники;
  • эта характеристика (гармоника третьей фазы) имеется только в фазном напряжении, отсутствует в напряжении линейном;
  • мощность гармоники можно использовать в качестве дополнительного плеча, добавив диоды в 0 точке фазных обмоток статора.

Величина плеча составляет 5 – 15% от мощности генератора, но возникает оно только на оборотах более 3000 об/мин. Долговечность выпрямителя зависит так же от работоспособности регулятора напряжения. Зато ремонт доступен владельцу машины после разборки генератора.

Выпрямитель [ править | править код ]

Преимущества

Двухполупериодное выпрямление с помощью моста (по сравнению с однополупериодным) позволяет:

  • получить на выходе напряжение с повышенной частотой пульсаций, которое проще сгладить фильтром на конденсаторе
  • избежать постоянного тока подмагничивания в питающем трансформаторе
  • увеличить коэффициент использования габаритной мощности трансформатора (для однополупериодного выпрямителя он составляет около 0,45, так как через нагрузку протекает только один полупериод переменного тока), что позволяет сделать его магнитопровод меньшего сечения.

Методы диагностики

Как показывает практика, диодные мосты периодически выходят из строя на любых транспортных средствах, вне зависимости от марки и модели

Также не принципиально важно, используете вы диодные мосты от Valeo, Bosch или любого другого производителя

Читать также: Концевая балка кран балки

Чаще всего в ДМ перегорает один или сразу несколько диодов. Что же касается причин, то тут можно выделить:

  • попадание пыли;
  • негативное воздействие грязи;
  • контакт диодов с маслом;
  • накапливание влаги в генераторе;
  • ошибка полярности при прикуривании;
  • неправильное подключение АКБ;
  • перегрузка в электросети;
  • ошибки в монтаже электрооборудования;
  • заводской брак и пр.

Если задаться целью, то проверку моста можно провести в обычных гаражных условиях. Для подобных задач пользуются лампочкой или мультиметром.

Прежде чем приступить к работе, снимите защитный кожух с ДМ, а также не забудьте отключить выводы на регуляторе. Помните, что на всех мостах положительные, то есть плюсовые диоды оснащаются красными проводами, а минусовые черными. Не перепутайте.

Теперь более подробно про каждый из методов.

Мультиметр

Если для проверки моста вы решили воспользоваться мультиметром, вам потребуется выполнить несколько последовательных процедур.

Весь процесс выглядит следующим образом:

  • мост демонтируется с генератора (иначе никак);
  • каждый из диодов потребуется проверить отдельно;
  • на измерительном устройстве выбирается режим пищалки;
  • такая настройка позволит при замыкании щупа услышать сигнал;
  • при отсутствии этого режима выбирайте положение 1кОм;
  • щупы подводятся к краям диода;
  • делается измерение;
  • щупы меняются местами.

Теперь что касается результатов измерения. С диодом все отлично, если при одном положении вы видите на экране знак бесконечности, на при втором выдает значение в диапазоне от 500 до 700 Ом.

Если прибор показывает сопротивление более низкого значения, либо в двух положениях имеется знак бесконечности, вы нашли неисправный диод.

Лампочка

Теперь посмотрим, как проводится процедура с помощью обычной лампочки. Это неплохая альтернатива для тех случаев, когда мультиметра нет.

Для работы подойдет самая обычная лампа на 12 В.

  • Корпус ДМ подключается к минусу вашей АКБ;
  • пластина обязана плотно прилегать к автомобильному генератору;
  • один конец лампы подключается к минусу генератора;
  • второй на плюсовую клемму 30 через АКБ;
  • если лампа горит, то один или сразу несколько диодов вышли из строя;
  • проверьте отрицательные диоды;
  • минус лампы идет на корпус автогенератора;
  • плюс к болту крепления моста;
  • если лампа горит или начинает мигать, проблема с отрицательными диодами;
  • далее проводится проверка положительных диодов;
  • плюс идет на клемму 30, а минус также на крепежный болт;
  • когда лампа горит, делаем вывод, что проблема с этой группой диодов;
  • также требуется протестировать дополнительные мостовые диоды;
  • минус остается на своем месте, а плюс переходит на клемму 61;
  • если лампа горит, снова диагностирована проблема.

Для решения выявленной проблемы потребуется выпаять проблемный диод. На его место устанавливается новый.

Никто не запрещает вам просто купить полностью новый ДМ, и установить его на место старого, то тут вопрос уже в более солидной сумме денег.

Суммарно на проверку и ремонт моста уйдет не более 2-3 часов у мастера без особого опыта. Если же вы бывалый автомеханик, тогда вы точно не потратите больше часа своего времени на подобные мероприятия.

А у вас был опыт ремонта или просто проверки диодных мостов на своем автомобиле? Если да, напишите об этом, расскажите, с какими сложностями столкнулись или какие хитрости знаете.

У меня все

Спасибо вам за внимание! Подписывайтесь, оставляйте комментарии, задавайте вопросы и ждите много новых, полезных и интересных материалов!. (1 оценок, среднее: 5,00 из 5)

(1 оценок, среднее: 5,00 из 5)

Подпишитесь на обновления и получайте статьи на почту!

Гарантируем: никакого спама, только новые статьи один раз в неделю!

Генератор представляет собой миниатюрную электрическую станцию, которая обеспечивает питанием многие узлы автомобиля: зажигание, охлаждение, электропроводку. Потому его поломка обязательно повлечет за собой иные неисправности. Чтобы предотвратить проблемы, нужно время от времени обращаться к диагностике и ремонту этой детали.

Любому автомобилисту будет полезно знать, как проверить работу генератора на автомобиле, но для начала нужно разобраться в возможных признаках поломки.

Принцип и особенности определения исправности диодного моста

Методы целенаправленного контроля исправности моста, применяемые на практике автолюбителями, основаны на том, что ток через исправный полупроводниковый диод протекает только в одном направлении. При переполюсовке испытательного напряжения исправный диод демонстрирует большую разницу сопротивлений. Поэтому отказавший элемент легко обнаруживается прозвонкой, которая осуществляется мультиметром или лампочкой. Прозвонка хороша тем, что обнаруживает как пробитый (короткое замыкание), так и выгоревший (обрыв) диод.

Отдельные тонкости выполнения процедуры прозвонки позволяют учесть факт того, что мост собирается из нескольких диодов. Наиболее точно тестирование исправности моста производится на столе, т.е. в случае его демонтажа с корпуса генератора. В тех ситуациях, когда можно полностью отключить этот блок от остальных компонентов схемы отсоединением проводов и регулятора, измерения допустимо проводить прямо на генераторе, но они не столь удобны.

Альтернативный способ проверки

Есть еще один, вполне надежный способ проверки. Для него понадобится аккумулятор и лампочка, например, от сигнала поворотов или стопа. А также некоторое количество проводов. Схемы прозвонки лампочкой приводятся ниже.

Пробник из лампы с аккумулятором подключаем к шинам. Если нет ни одной пары одновременно пробитых диодов D1, D4, или D2, D5, или D3, D6, то лампочка гореть не будет.

Схема прозвонки лампочкой, вариант №1

Схема прозвонки лампочкой, вариант №2

Меняем схему подключения. Здесь желательно использовать предохранитель в цепи аккумулятора! Проверка D1 и D5 делается перекидыванием проводов на точках соединения диодов. Если лампа снова горит, то D1 и D5 также исправны. Другими словами, мы имитируем работу генератора. Аналогично проверяются все остальные диоды, как у трехфазного, так и у моста с любым числом фаз. При всех комбинациях подключения по схеме последнего рисунка лампочка должна гореть! Если она не горит, значит один из контактов из соответствующей пары оборван.

Не только при явном выходе из строя диодов, но и при тусклом горении лампы, при ее мерцании, при быстром нагреве диодов или шин, в которых они закреплены, а также при потемнении, обгорании или в случае заметных механических поломок диодов или сборки моста, то его надо признать неисправным и обязательно заменить.

Проверка подшипников

Также стоит проверить еще подшипники, от состояния которых зависит ресурс будущий генератора. Плохие подшипники могу приводить к повышенному износу щеток реле-регулятора. Если с подшипником что-то, на это обычно указывает повышенный гул от генератора или он начинает заметно шуметь. Проверяются подшипники внешним осмотром, на наличие дефектов, перекосов или загрязнений. Если есть подозрения в их исправности, то лучше их снять, что придирчиво проверить на отсутствие люфта или износа. У генератора обычно два подшипника: первый находиться в его крышке, а второй в задней его части.

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Как проверить диодный мост на генераторе мультиметром и лампочкой?

Значимость диодного моста в генераторе определяется его полезными свойствами выпрямлять ток. Убедиться в работоспособности диодного моста можно лишь на установленном генераторе, снять и разобрать который, может отнять уйму времени и сил. Однако, зная определенные тонкости работы электроприборов, можно узнать, рабочий диодный мост вы держите в руках или нет? Сегодня мы расскажем вам, как проверить диодный мост генератора, но вначале вы узнаете, для чего он нужен.

Роль диодного моста в генераторе

Как известно из электротехнических наук, существуют два вида электрического тока – это переменный и постоянный. Главное отличие их заключается в том, что в переменном токе заряженные частицы двигаются в разных направлениях, а в постоянном только в одном. Переменный ток имеет хорошие экономические показатели в плане передачи его на дальние расстояния, однако многие электрические приборы работают сейчас только на постоянном токе.

Кроме того, для зарядки автомобильного аккумулятора и работы многих электрических приборов необходим именно постоянный ток, получение которого из генератора невозможно. Именно для этих целей в генераторе устанавливают диодный мост.

Диодный мост выполняется в виде двух металлических пластин, проводящих электрический ток. По всей площади пластин встроены специальные полупроводниковые элементы – диоды, которые устанавливаются в чередующемся порядке. Суть работы диодов всегда и везде заключается в том, что они пропускают такую величину, как ток только в одном единственном направлении, таким образом, выпрямляя напряжение.

Переменное напряжение, выходящее с генератора обеспечивает изменение направления движения электронов. Поэтому для получения постоянного напряжения необходимо не только блокировать прохождение электронов в «неправильную» сторону, но и перенаправить их, чтобы обе фазы переменного тока работали на создание постоянного тока. Эту задачу и выполняет диодный мост. Благодаря переменному току, напряжение поочередно появляется на выводах фаз, что и позволяет отделять положительное напряжение от отрицательного. При этом каждый диод моста пропускает напряжение лишь в одну сторону, поэтому к каждому выводу генератора присоединены два диода, отделяющие положительное и отрицательное напряжение. Нередко встречаются модели генераторов, которые вырабатывают не только положительное, относительно кузова напряжение, но и отрицательное, поэтому в них к каждому выводу обмотки подключены три диода. На многих современных машинах диодный мост устроен сложней, но общий принцип работы неизменен, а аккумулятор выступает в роли конденсатора, гасящего колебания напряжения.

Схема проверки диодного моста

Часто случается так, что диодный мост попросту выходит из строя. Такое может случиться, если полярность аккумулятора была перепутана или в генераторе возникло замыкание электрической цепи. Во время покупки нового, или при ремонте старого диодного моста, его необходимо проверить перед установкой на автомобиль. Для этого можно использовать два способа, которые перечислены ниже.

Неисправности

В автомобиле всего два источника постоянного напряжения, обеспечивающих работу бортовой сети – аккумулятор и генератор. Поэтому любая неисправность диодного моста обязательно отражается на работе бортовой сети. Если у вас быстро «садится» новый аккумулятор, тускло светят фары или тяжело заводится стартер в мороз, велика вероятность, что проблема в диодном мосте. Если приемник или CD/USB проигрыватель начал искажать звук при работающем двигателе, то велика вероятность, что проблема в диодном мосте генератора.

Когда пробит или оборван один из диодов моста, то вместо стабильного пульсирующего напряжения на выходе генератора появляется напряжение с провалами. Ведь во время соответствующего полупериода диод не может передавать напряжение в бортовую сеть, из-за чего и происходит провал. Аккумулятор в какой-то мере компенсирует эти провалы за счет своих ресурсов, но общее напряжение сети становится немного меньше. Кроме того, провалы являются источниками электромагнитных помех, негативно воздействующих на звуковоспроизводящее оборудование.

Проверка конденсатора на работоспособность

Грубую проверку конденсатора можно провести, зарядив его в течение нескольких секунд напряжением, не превышающим указанный на нем максимум, после чего замыкая его контакты изолированным от рук железным предметом. При исправности конденсатора, т.е. при его способности заряжаться и сохранять заряд, должна появиться искра.

Перед тем, необходимо уточнить, что они бывают полярные, т.е. подключать которые нужно строго в соответствии с указанной на выходах полярностью, и неполярные.

Тест полярного конденсатора.

Вначале замыкаем контакты конденсатора, снимая хранящийся в нем заряд. Необходимо поставить контрольный прибор на прозвон и измерение сопротивления. После чего подсоединяем контакты омметра в соответствии с полярностью конденсатора. Исправный конденсатор начинает заряжаться, показатель сопротивления будет расти, пока не начнет стремиться к бесконечности. Такие результаты у работающего конденсатора.

Для обустройства каналов под проводку и трубопровод используют штроборез. Этот инструмент совсем не обязательно приобретать в готовом виде в магазине. Намного экономичнее будет изготовить из болгарки и других подручных элементов.

Любому радиолюбителю и электрику будет полезным знать разные характеристики мелких деталей и другого электрооборудования. Например, о принципах работы регулятора мощности на симисторе можно прочитать , а раскрывает особенности цветовой маркировки резисторов.

Неработающий конденсатор будет:

  • вызывать у омметра писк и показывать нулевое сопротивление;
  • сразу показывать бесконечное сопротивление.

Тест неполярного конденсатора.

Выставляем на контрольном приборе значения мегаома и касаемся его контактами выводов конденсатора. При малых значениях сопротивления (менее 2 мОм) конденсатор, скорее всего, находится в нерабочем состоянии.

Как проверить генератор авто? 5 способов проверки мультиметром

Этот метод — один из способов проверить генератор без автомобиля. Для диагностики требуется доступ к аккумулятору и самому устройству.

По какой причине генератор может выйти из строя

Вольтметр используется в режиме измерения и подключается к общей массе и клемме B + аккумуляторной батареи. При включении в его окошке специального прибора показатель не должен превышать 0,5 мА.

Если это значение выше, значит неисправны диоды или нарушена целостность изоляции обмоток. Эта проверка должна выполняться только при подключенном двигателе. Этот метод довольно проблематичный, требует много времени и аккуратности. Суть диагностики заключается в измерении силы тока устройств, потребляющих электроэнергию. Двигатель должен работать, а обороты должны быть максимально высокими. Зонд подключается к проводу, идущему к клемме 30 или B +

Включите по очереди все электрические устройства в машине и обратите внимание на показания мультиметра. После получения результатов сложите числа

Затем включите все электроприборы и сравните показания измерительных приборов с суммой предыдущих тестов.

Это нормально, если индекс на 5 А меньше полученной суммы, но повышенное значение указывает на неисправность детали.

Особенности проверки

Двигатель должен работать на максимальной скорости. Мультиметр подключается к выводу 67. Прибор сразу покажет результат и значение тока возбуждения. При нормальной работе генератора это значение находится в диапазоне 3-7 А.

  • Состояние обмотки можно проверить не только визуально, но и с помощью специальных приборов. Манипуляция заключается в проведении подготовительных работ:
  • демонтаж щеткодержателя;
  • демонтаж регулятора напряжения;
  • снятие контактных колец;

Убедитесь, что обмотка не повреждена.

После завершения подготовительных работ потребуется омметр. Шпиндели устройства прикрепляются к контактным кольцам и статору, после чего проводится испытание. Нормальные значения составляют от 5 до 10 Ом.

Выполняется диагностика генератора в разобранном состоянии.с омметром.Устройство подключается к клемме 30 и корпусу генератора.Деталь всегда должна быть чистой, так как даже небольшое количество грязи может привести к изменению получаемых данных.

С помощью омметра проверяются все узлы и детали поочередно, так что по окончании диагностики можно составить список поврежденных деталей.Устранение обнаруженных неисправностей вполне возможно сделать своими силами.Вам понадобится минимальный набор инструментов, а также полный комплект запчастей.
