Как проверить генератор на работоспособность

Способы проверки на автомобилях

Иногда генератор выходит из строя на автомобиле, мотоцикле и других видах транспорта. Существуют такие варианты решения проблемы: ремонт в сервисном центре, покупка нового или ремонт своими силами. Кроме того, непосредственно при покупке нужно проверить зарядку генератора аккумуляторной батареи. Если батарея новая, то при неудачных попытках ее заряда возможен выход последней из строя. Первые два варианта требуют вложения денежных средств, хотя многие автолюбители предпочитают решать проблему самостоятельно. Для устранения основных неисправностей нужно знать типичные поломки:

1. Заклинивание подшипников.
2. Сгорание обмоток.
3. Неисправность щеток.
4. Выход из строя реле, которое применяется в регуляторе U.

При заклинивании подшипников происходит заклинивание ротора и для устранения этой проблемы нужно разобрать и смазать подшипники. Кроме того, если они пришли в негодность, то нужно заменить их другими.

При сгорании обмоток роторной и статорной катушек ее нужно прозвонить тестером на предмет короткозамкнутых витков, а при необходимости — перемотать. Как правило, щетки подлежат замене, но бывают случаи ослабления пружин, необходимых для амортизации вращения вала и щеточного узла. Пружины нужно в этом случае тоже заменить. Реле регулятора U отвечает за зарядку батареи от ЭГ и при выходе его из строя АКБ не заряжается вообще.

В основном происходят неполадки электрического плана и проверить генератор на машине, не снимая его, достаточно просто. Существует 2 способа проверки: прозвонить генератор мультиметром и проверка работы генератора на автомобиле под нагрузкой.

Проверить генератор автомобиля в домашних условиях при помощи мультиметра можно условно разделить на несколько этапов:

1. Замерить U на клемах АКБ при неработающем двигателе внутреннего сгорания (ДВЗ). U должно быть в пределах: 12,6-12,8 В.
2. Запустить авто и произвести измерение при работающем ЭГ. Он должен выдавать U от 13,8 до 15 В.
3. Подключить максимальную нагрузку и измерить U на ЭГ. Идеальным вариантом будут показатели более 13,8 В. Если по каким-то причинам U меньше нужного значения, то следует проверить ЭГ на предмет его работоспособности.

Для проверки нужно точно знать модель и параметры ЭГ: U, I, сопротивление обмоток (R). Его (ЭГ) нужно отсоединить от проводки авто и начинать прозванивать при помощи мультиметра, а затем сравнить показатели с необходимыми.

Второй способ является простым и дает результат не хуже первого. Основные шаги проверки генератора для ВАЗ (хотя этим способом можно проверять ЭГ для любого вида транспорта):

1. Запустить двигатель и включить электрооборудование, например, фары (нагрузка должна быть незначительной).
2. При работающем ДВЗ снять при помощи ключа минусовую клемму, идущую на аккумулятор.
3. Если при этих манипуляциях электрооборудование работает нормально, то генератор исправен.
4. Иначе, необходимо прозванивать его и при возможности заменить (если поломка окажется серьезной).

Таким образом, нет необходимости идти в сервисный центр для ремонта автомобильного ЭГ или покупать новый. Прежде всего нужно разобраться с неисправностью, ведь в большинстве случаев она оказывается достаточно примитивной и легко устраняется даже неопытным автолюбителем.

Originally posted 2018-07-04 08:19:21.

Проверка зарядки со снятой клеммой

Снятие клеммы аккумулятора во время работы двигателя – старый испытанный метод проверки работоспособности генератора, этот способ применялся еще на советских автомобилях. Выполняем проверку так:

• запускаем мотор;
• отсоединяем минусовую клемму, отводим ее в сторону;
• если двигатель выключается, значит, зарядки нет, необходимо разбираться с генератором;
• не устанавливая клеммы, добавляем обороты, ДВС не должен заглохнуть.

Еще следует обратить внимание на такой момент – при установке минусового провода на место во время работы движка холостые обороты не должны заметно меняться. Значительное снижение оборотов говорит о том, что аккумулятор достаточно сильно разряжен, и на это следует обратить внимание

Разряженная или неисправная аккумуляторная батарея может подвести в дороге, с таким аккумулятором лучше не ездить.

Важный момент – снимать клемму на работающем движке нужно очень аккуратно, провод не должен касаться токоведущих частей машины (кузова, корпуса двигателя и прочее). На многих современных автомобилях отсоединять клемму во время работы ДВС вообще не рекомендуется, при недостаточной уверенности в результатах испытания такой метод лучше не применять.

Стоит заметить, что еще существует способ проверки контрольной лампочкой, но этот метод рассматривать не будем – лампа только свидетельствует о наличии или отсутствии зарядки, с помощью ее невозможно определить значение напряжения в сети, его зависимость от нагрузки.

Причины поломки генератора

Любой генератор – это схематически несложное устройство. Грубо говоря, это аналог электродвигателя, но инверсный. Если в двигателе электричество преобразуется во вращательное движение, то в генераторе всё происходит наоборот: кинетическая энергия коленвала, передаваемая на вал ротора, трансформируется в электроэнергию. Чтобы она была пригодной для использования бортовыми электроприборами, на выходе устройства преобразуется в постоянный ток, величину которого контролирует реле-регулятор.

Как видим, ничего сложного. Неудивительно, что и причины неисправностей автомобильного генератора (мы будем говорить только об основных) тоже не очень много. Перечислим их:

1. Подклинивание подшипников. Одна из наиболее распространенных причин, если генератор возрастной. Дело в том, что вращение ротора происходит благодаря наличию подшипников, а они со временем изнашиваются по причине проникновения внутрь влаги и микроскопических твёрдых частиц. В результате такого износа подшипник начинает подклинивать, а со временем, когда износ становится критическим, и вовсе останавливаются. Это уже пограничная неисправность, проявляющаяся полной неработоспособностью генератора. А когда идёт речь о подклинивании, заметить вовремя такую неисправность практически невозможно. Но когда подклинивание становится ощутимым, первым признаком такой поломки становится порванный ремень.
2. Не менее часто остановка автогенератора вызвана сгоревшей обмоткой. Такие ситуации характерны для любых электродвигателей, а мы уже знаем, что генератор фактически является аналогом таких устройств. Чаще всего проблемы случаются с обмоткой статора, поскольку он находится снаружи устройства. К таким последствиям обычно приводит разрушение эпоксидной оболочки в результате внешних воздействий — влаги и химических реагентов, которыми посыпают дороги зимой. В результате оголенные провода банально замыкает, что и приводит к перегоранию проводки.
3. Износ графитовых щёток на самом деле многие даже не рассматривают как неисправность. Сами щетки считаются расходным материалом. Двигаясь с большой частотой по дорожкам статора, они действительно изнашиваются очень быстро. К счастью, замена этих деталей достаточно проста: конструктивно их располагают в таком месте, чтобы подобная операция не доставляла больших неудобств (хотя и о большом комфорте работы в моторном отсеке говорить как-то неудобно).
4. Наконец, одной из самых частых причин неработоспособности автомобильного электрогенератора является поломка регулятора напряжения. Этот узел отвечает за корректировку выходных параметров тока с целью обеспечение подзарядки аккумулятора. Если реле регулятора вышла из строя — это проявится буквально за одну две поездки. Вы просто не сможете завести двигатель после простоя из-за разрядившейся АКБ.

Отметим, что при возникновении большинства неисправностей проверить работу генератора на автомобиле можно с помощью мультиметра. О том, как это сделать, мы расскажем чуть позже.

Перезарядка аккумуляторной батареи

Не всегда генератор недозаряжает АКБ, достаточно часто случается, когда происходит перезаряд, то есть, генераторный узел вырабатывает напряжение свыше положенной нормы. Как правило, причиной перезарядки является неисправный регулятор напряжения, он не работает, как положено, и генератор продолжает вырабатывать ток при полностью заряженном аккумуляторе.

Без снятия генератора с автомобиля реле-регулятор проверяется точно так же, как и при недозарядке, только в этом случае мультиметр показывает напряжение бортовой сети при включенной нагрузке более 14,7 В (показания могут быть и еще выше, например, даже более 17 Вольт). Постоянный перезаряд опасен тем, что из-за него:

• начинает закипать электролит в банках аккумулятора;
• оголяются свинцовые пластины АКБ;
• возникает сульфатация (разрушение пластин), аккумуляторная батарея становится неработоспособной;
• из-за повышенного напряжения могут перегорать лампочки, выходить из строя электрооборудование, гореть предохранители.

Еще существует опасность взрыва аккумулятора, который происходит вследствие засорения отверстий в пробках аккумуляторных банок при кипящем электролите.

На многих автомобилях ВАЗ семейства «Классика» (в частности, на ВАЗ-2106) реле напряжения меняется достаточно легко, так оно располагается отдельно, находится рядом с передним крылом автомобиля. Реле-регулятор типа ВАЗ-2105 и 2107 размещено в самом генераторе, до него добраться немного сложнее, но замена его производится тоже несложно.

Последовательность как проверить генератор

Для того, чтобы проверить генератор самостоятельно, вам понадобится мультиметр. Понятно, что в условиях автомастерской как проверка, так и ремонт авто генераторов выполняются на специальном оборудовании — проверочных и ремонтных стендах.

В первую очередь, следует проверить реле регулятор. Это устройство обеспечивает поддержание оптимального значения напряжения в автомобильной бортовой сети и не дает ему возрасти до критического уровня. Для проверки реле нужно завести автомобиль и поставить переключатель мультиметра в режим «измерения» напряжения. Таким образом замеряется электропитание автомобильной сети. Проверить его можно как на клеммах АКБ, так и на выходах генератора. Величина напряжения должна составлять 14-14,2В. После нажатия на акселератор нужно еще раз проверить напряжение. Изменения более, чем на полватта сигнализируют о неисправной работе регулятора.

Кроме того, схема авто генератора включает в себя и диодный мост, состоящий из шести диодов (три положительных и столько же отрицательных). Для проверки диодного мостамультиметр нужно переключить в режим «звук» — в этом случае при замыкании контактов вы услышите писк. Проверка проводится как в обратном, так и в прямом направлении. Если вы услышите писк в обоих случаях, то диод нуждается в замене, поскольку он пробит.

Естественно, что работа генератора невозможна без статора и ротора. Так, статор генератора представляет собой представляет собой цилиндр из металла с внутренней обмоткой. Для того, чтобы вы могли проверить двигатель генератор, нужно отсоединить вывод статора от диодного моста, после чего выполняется визуальный осмотр обмотки — на ней не должно быть ни подгораний, ни механических повреждений. Мультиметр нужно перевести в режим «измерение сопротивления», затем обмотка проверяется на пробой. Один контакт прижимается к корпусу статора, а второй — к выводу обмотки. Исправность обмотки подтвердится, если сопротивление стремится к бесконечности. Если же показания составляют менее пятидесяти кОм, то готовьтесь к скорой поломке генератора.

Понятно, что рекомендации относительно того, как проверить генератор авто, включают в себя и проверку ротора. Естественно, это будет несколько сложнее, чем проверить свечи зажигания, но сделать это самостоятельно вполне реально. Ротор — это стержень из металла с намотанной на нем обмоткой возбуждения. Также с одной стороны находятся кольца контактные, по которым щетки скользят. Когда ротор будет извлечен, нужно осмотреть обмотку ротора и состояние подшипника. Малое сопротивление между двумя кольцами свидетельствует об исправности обмотки. Например, ролик генератора, также, как и ротора можно проверить на специализированном стенде в автомастерской. Осмотр щеток нужно проводить очень тщательно — так величина их выступа из держателя не должна превышать пять миллиметров. Они должны свободно ходить в держателе и быть не изношенными. Понятно, что для того, чтобы проверить щетки, вам нужно будет снять генератор. Безусловно, подключение авто генератора должно выполняться со всей возможной тщательностью.

Что к чему

Генератор, или в народной транскрипции «гена», тянет на себе все бортовое электрооборудование, питая его электрическим током. Конструктивно – это обычный электродвигатель, работающий наоборот. Вал здесь вращает не возбуждающаяся в обмотке статора ЭДС, а клиноременная передача, связанная с коленвалом. В итоге статор выдает ток. Чтобы напряжение на выходе было малозависимым от оборотов двигателя, в цепь встроен реле-регулятор напряжения.

Необходимо признать, что с годами этот узел становится весьма проблемным. Первым «сдает» реле-регулятор. Впрочем, может заклинить и подшипники, на которых вращается вал со шкивом ременной передачи. С пробегом изнашиваются щетки электрической машины, а в финале – замыкает обмотка статора.

Когда что может произойти – неизвестно. Но, издавна изучены признаки, позволяющие заметить выход из строя генератора, не дожидаясь просадки аккумулятора «в ноль».

Проверка узлов генератора

Используйте лампочку любого автосалона в качестве лампочки. При исправном регуляторе напряжения 3 лампочка 6 не должна гореть на полную мощность. Когда мультиметр подключен параллельно лампочке (щетке), его показания должны находиться в пределах от 5,0 до 10,0 В. Если показания мультиметра выходят за эти пределы, регулятор необходимо заменить. Некоторые модели генераторов сконструированы таким образом, что регулятор можно заменить без демонтажа агрегата.

После этого необходимо проверить обмотку возбуждения генератора на предмет отказа. Для этого установите мультиметр в режим измерения сопротивления 200 кОм. Датчики подключаются: черные к ламелям коллектора, красные к металлической части якоря. Сопротивление должно быть больше 100 кОм или больше верхнего предела измерения, как показано на рисунке.

Сопротивление между пластинами (обмотками ротора) обычно составляет 0,5 — 2 Ом.

Испытание статора начинается с попытки повредить обмотки. Для этого подключите красный щуп мультиметра к металлической части статора, а черный щуп к последовательным обмоткам.

Сопротивление должно быть выше верхнего предела измерения. Затем измеряются сопротивления между контактами обмоток. Они не могут отличаться более чем на 5%. Предел измерения мультиметра должен быть установлен на 200 Ом.

Если в обмотке произошел сбой в электросети, короткое замыкание в обмотке или разрыв цепи, ее необходимо заменить. Есть мастерские, которые занимаются перемоткой статоров и роторов.

Для проверки состояния диодного моста переключите режим измерения мультиметра на «диодный». Затем последовательно «тестируются» диоды (их на колодке обычно 9) в прямом и обратном подключении. В прямом направлении (черный зонд к катоду) сопротивление 550-700 Ом, при обратном подключении выше максимального предела измерения.

В случае выхода из строя диода сопротивление во всех направлениях будет практически нулевым. Такой диод следует заменить. Сложность замены диодов заключается в том, что диоды в генераторах переменного тока не паяны, а сварены точечной сваркой, чтобы обеспечить надежный контакт в различных температурных условиях.

Генератор автомобиля является неотъемлемой частью электрооборудования транспортного средства. При первых признаках неисправности следует проверить мультиметром.

Диагностика генератора ВАЗ без снятия и специальных инструментов

Это не самый надежный и достоверный способ, но позволяет определить, функционирует генератор, или есть неисправности. Не требуется использование каких-либо специализированных инструментов, в том числе мультиметра. Снимать генератор не нужно.

Для диагностики следует запустить мотор и включить ближней свет. В рабочем состоянии от двигателя необходимо отсоединить минусовую клемму. Равномерный свет фар и стабильность такта двигателя свидетельствуют о нормальной работе генератора. Если наблюдаются сбои или меняется яркость света, вероятно генератор ВАЗ неисправен, нужно провести глубокую диагностику.

Проверка генератора на автомобиле мультиметром

Есть методически правильная последовательность проверки – от простого к сложному.

Тестирование реле-регулятора

Этот модуль предназначен для поддержания постоянного напряжения (насколько это возможно) на выходе генератора. При движении автомобиля, скорость вращения вала генератора постоянно меняется.

Напряжение «скачет» в пределах от 12 до 20 вольт. Регулятор ограничивает величину. От его работоспособности зависит не только зарядка аккумулятора. При скачках или недостатке напряжения все электронные блоки автомобиля работают нестабильно, и могут просто перегореть.

Как проверить напряжение генератора при заведенном двигателе. Режим: «измерение постоянного напряжения», предел измерений: 20-50 вольт. Точки измерения – выходные контакты непосредственно на генераторе, или клеммы аккумуляторной батареи.

Напряжение должно быть в пределах 14-14,2 В, при любых оборотах коленвала. Попросите помощника несколько раз нажать на акселератор, а сами следите за показаниями.

Проверяем диодный мост

Если неисправность не обнаружена, придется разбирать корпус генератора.

Он расположен под вентиляционной крышкой, на тыльной стороне генератора. Конструкция своеобразная, но понятная даже для водителя без электротехнического образования.

Режим: «прозвонка». Диоды проверяются без выпаивания из схемы. Прозвонка в обоих направлениях. При этом «пищать» мультиметр должен лишь в одну сторону. Если ток не проходит вовсе, либо протекает в обе стороны – диод меняется.

Проверять проще относительно корпуса. Второй щуп касается изолированного контакта диода.

Проверяем ротор генератора

Если диодный мост в порядке, щетки на регуляторе напряжения не сточены, визуальных повреждений и загрязнений не обнаружено – смотрим ротор генератора.

Режим: «измерение сопротивления». Проверяем сопротивление между токосъемными кольцами обмотки возбуждения. Сопротивление разное для каждой модели генератора, общий принцип – величина не должна быть большой.

Затем «прозваниваем» отсутствие которого замыкания между обмотками и корпусом ротора. Оцениваем состояние витков.

Генератор автомобиля – энерго и температурно нагруженный прибор. Перемоткой обмоток должны заниматься профильные специалисты.

Последним проверяется статор

Как самая сложно демонтируемая часть агрегата. Его можно диагностировать лишь после извлечения из корпуса генератора.

В первую очередь традиционный визуальный осмотр. Проверяем целостность изоляции проволоки, отсутствие обрывов и следов обгорания. Затем в режиме «прозвонка» ищем короткое замыкание обмоток с корпусом статора.

Сопротивление должно стремиться к бесконечности. Если пробоев на корпус не выявлено – проверяем сопротивление всех обмоток. Их в генераторе три – система асинхронная. Величина сопротивления индивидуальна для каждой модели агрегата, но сопротивление всех обмоток в одном агрегате, должно быть одинаковым.

Последний этап проверки – контрольная цепь лампы на приборной панели. Сигнализация контролирует уровень заряда аккумуляторной батареи, а также исправность генератора и регулятора напряжения.

Схема не очень сложная, состоит из сопротивления определенной величины, диода и лампы.

Правильность работы этого узла порой зависит от качества пайки и окисла на контактах. Даже сопротивление спирали лампочки, учитывается при калибровке контрольной схемы.

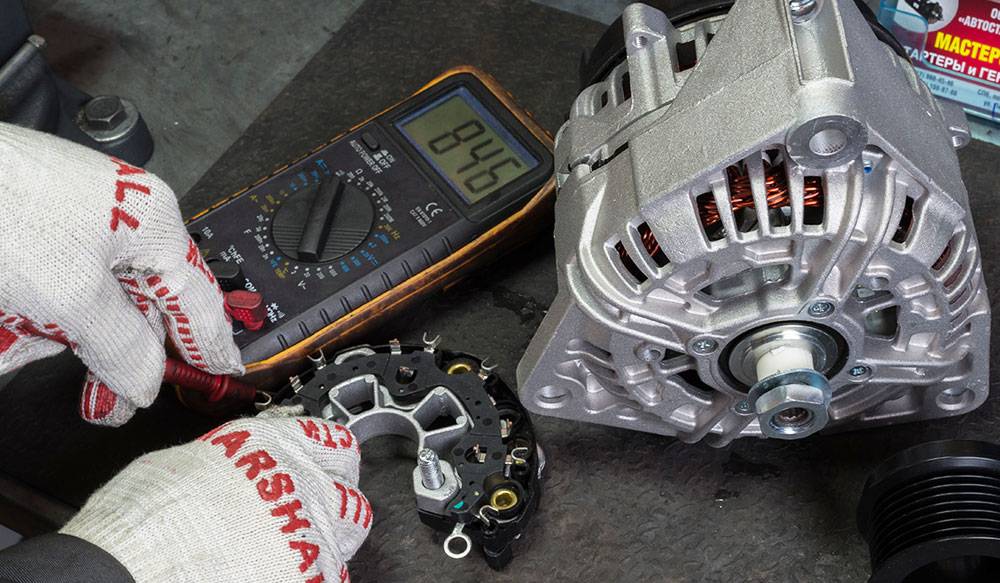

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как проверить ротор автомобильного генератора.

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Как проверить ротор и статор генератора

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.
