Как проверить генератор автомобиля

Как проверить генератор на месте

Существуют основные причины плохого запуска ДВС, стартер плохо крутит, если:

  • аккумуляторная батарея старая или неисправная, не заряжается и не держит нагрузку;
  • аккумуляторные провода не обеспечивают надежный контакт, например, из-за окисленных клемм;
  • нет надежной массы двигателя с кузовом;
  • генератор не выдает нужную зарядку;
  • слабо натянут приводной ремень, из-за этого генераторный ротор крутится не в полную силу, так как под нагрузкой ремешок проскальзывает.

Поломки у генератора бывают разные, самые характерные из них:

  • обрыв подходящих к узлу проводов;
  • пробой диодного моста;
  • неисправность реле-регулятора;
  • замыкание (перегорание, обрыв) роторной или статорной обмотки;
  • износ подшипников;
  • стирание щеток или их поломка.

Самое худшее, что может случиться – это заклинивание подшипников или сгорание обмоток, но в этом случае проверить генератор на работоспособность просто, его состояние легко определить по внешним признакам:

  • не крутится генераторный шкив с валом на заведенном двигателе;
  • появился специфичный запах горелых обмоток.

Основные способы проверки генератора на месте – это внешний осмотр деталей генераторного узла и замер напряжения (U) мультиметром (вольтметром). На работающем двигателе под нагрузкой напряжение должно несколько падать, но только до определенного значения, если оно ниже нормы, необходимо конкретно разбираться с генераторным устройством.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

  • В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
  • Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

Простая проверка на автомобиле

Ряд простых предварительных проверок могут быть сделаны без удаления аккумулятора от автомобиля.

Когда зажигание выключено, проверьте напряжение на линии питания B + с помощью лампы управления (5 Вт). Этот провод почти всегда подключен к плюс батареи. В некоторых автомобилях он может пройти через высокопрочные предохранители (от 60 ампсов вверх).

Проверка генератора в автомобиле также позволяет использовать тестер или мультиметр. Когда работает двигатель, включите большинство потребителей мощности как можно больше и проверьте натяжение на батарею. Это не должно упасть ниже 12,8 В.

Как проверить диодный мост генератора мультиметром

Неисправности несущего винта — короткое замыкание обмоток и обрыв провода между обмоткой возбуждения и контактными кольцами. Чтобы убедиться в этом, нет необходимости снимать генератор с двигателя и снимать ротор с двигателя. Достаточно снять регулятор напряжения и через образовавшееся окно произвести все необходимые действия.

Для проверки на замыкание на массу обмотки возбуждения ротора установите мультиметр в режим омметра и поочередно прикладывайте плюсовой щуп к контактным кольцам. Минусовой щуп прижат к массе — корпусу генератора. Если значение сопротивления стремится к бесконечности, ротор в порядке и не замкнут на массу. Затем проверьте мультиметром обмотку генератора на предмет повреждений. Мультиметр также установлен в режим омметра, положительный зонд подключается к одному контактному кольцу, а отрицательный — к другому контактному кольцу. Значение сопротивления от 5 до 10 Ом указывает на то, что обмотка возбуждения в порядке. В большинстве случаев следует заменить поврежденный ротор.

Однако не все компоненты можно протестировать с помощью тестов. Например, нельзя проверить щетки генератора мультиметром. Это лечение состоит из визуальной диагностики после снятия набора щеток. При необходимости регулятор напряжения тоже можно снять. В целом щетки изнашиваются равномерно. В нормальном состоянии длина щеток 8-10 мм. Однако если значение меньше 4,5 мм, щетки необходимо заменить. Одновременно очищается угольная пыль, образовавшаяся в результате трения щеток о кольца ротора.

При диагностике генератора повреждение ротора проверяется в последнюю очередь. Сначала проверяются другие элементы, которые могут вызвать неисправность устройства. Низкое напряжение, горящий индикатор на приборной панели и другие симптомы могут возникнуть в случае повреждения диодного моста или регулятора напряжения. Сначала проверяются они, а потом и сам ротор.

Неисправность генератора в автомобиле классифицируется как критическая, из-за чего дальнейшая эксплуатация автомобилей не допускается. Мультиметр можно использовать для проверки эффективности генератора.

Признаки неисправности генератора автомобиля могут включать следующее:

  • нет индикации «батарейка» на панели приборов при включенном зажигании;
  • индикатор аккумулятора загорается при запуске двигателя
  • периодическое мигание светового индикатора «аккумулятор» во время движения;
  • запах горящих электрических проводов в районе генератора;

двигатель не запускается после стоянки.

Как проверить генератор мультиметром

Однако прежде всего, не снимая выпрямительный мост с генератора переменного тока, подсоедините красный измерительный провод к клемме 30 генератора, а черный провод — к корпусу. Установите режим работы тестера на диод (значок диода). Если его нет, установите на 1-2 кОм. Мультиметр должен показывать бесконечность. Если показания разные, диодный мост неисправен.

Затем убедитесь, что выпрямители тока не повреждены. Оставьте положительный датчик (красный) на клемме 30, а отрицательный датчик поочередно соприкасается с крепежными винтами перемычки. Показания мультиметра должны показывать бесконечность во всех случаях, при любых других признаках неисправности.

Затем подсоедините положительный датчик к болтам крепления моста, а отрицательный датчик — к корпусу генератора. В этом случае тестер должентоже дают бесконечность.

Однако на практике такой проверки обычно недостаточно. В большинстве случаев необходимо выполнить более детальную проверку генератора.

Для этого отверните винты крепления выпрямительного узла, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь вы можете проверить каждый полупроводник отдельно. Перед проверкой рекомендуется промыть стабилизатор под проточной водой, используя щетку средней жесткости, а затем тщательно просушить. Фен хорош для быстрой сушки.

Тщательная прозвонка

Присоедините один из щупов тестера к плате диода, а другой щуп подсоедините к центральному контакту каждого диода, прикрепленного к плате. Затем поменяйте местами датчики. В одном случае мультиметр должен показывать бесконечность, в другом — номинальное сопротивление порядка 570-590 Ом. Выпрямители считаются неисправными, если:

При первом и втором измерениях (с обратной полярностью) показания мультиметра совпадают;

  • Сопротивление диода больше или меньше номинальных значений.
  • То же самое проделать со второй пластиной диодного моста. В случае выхода из строя одного или нескольких диодов будет проще заменить весь выпрямительный узел. Правда, есть умельцы, которые заменяют поврежденные диоды отдельно, но такая работа требует определенной сноровки и сноровки.

Генератор необходимо полностью разобрать для дальнейших испытаний. В первую очередь следует визуально проверить фурнитуру. Кольца щеток не должны иметь потемнений, брызг и износа дорожек качения. Черные пятна и небольшие следы износа можно удалить тканью. Кольца с глубокими канавками необходимо заменить или — если позволяет толщина кольца — повернуть на токарном станке.

Проверка обмоток якоря и статора

Обмотка якоря не должна иметь отчетливого запаха гари. Цвет обмотки должен быть однородным, без повреждений и разрывов. Мультиметр нужен для проверки обмотки якоря на предмет зазоров. Установите режим проверки целостности или измерения сопротивления и подсоедините щупы к щеточным кольцам. Сопротивление обмотки должно составлять от 3 до 5 Ом. Затем оставьте один зонд на кольце, а другой подсоедините к корпусу. Дисплей мультиметра должен показывать бесконечность.

Статор генератора диагностируется после снятия его с корпуса. Сначала проведите визуальный осмотр. На кабеле и его изоляции не должно быть видимых повреждений. Затем подсоедините щуп к корпусу статора. Коснитесь клемм одну за другой другим проводом. Всего их три. Тестер должен находиться в тестовом режиме. Если на дисплее отображается бесконечность, статор в порядке.

Дальнейшая проверка — это диагностика обмоток. Сопротивление всех трех обмоток должно быть одинаковым.

Перед повторной установкой генератора проверьте подшипники и при необходимости замените. Они не должны заклинивать или издавать скрип при повороте. Это означает, что они сильно изношены и скоро выйдут из строя. Поэтому лучше сразу их заменить.

Отказ генератора в автомобиле относится к критическому классу, при котором дальнейшая эксплуатация автомобилей запрещена. Для проверки работы генератора переменного тока можно использовать мультиметр.

Признаки неисправности генератора автомобиля могут включать следующее:

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как проверить ротор автомобильного генератора.

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Как проверить ротор и статор генератора

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Проверка механической части.

Как проверить состояние подшипников генератора?

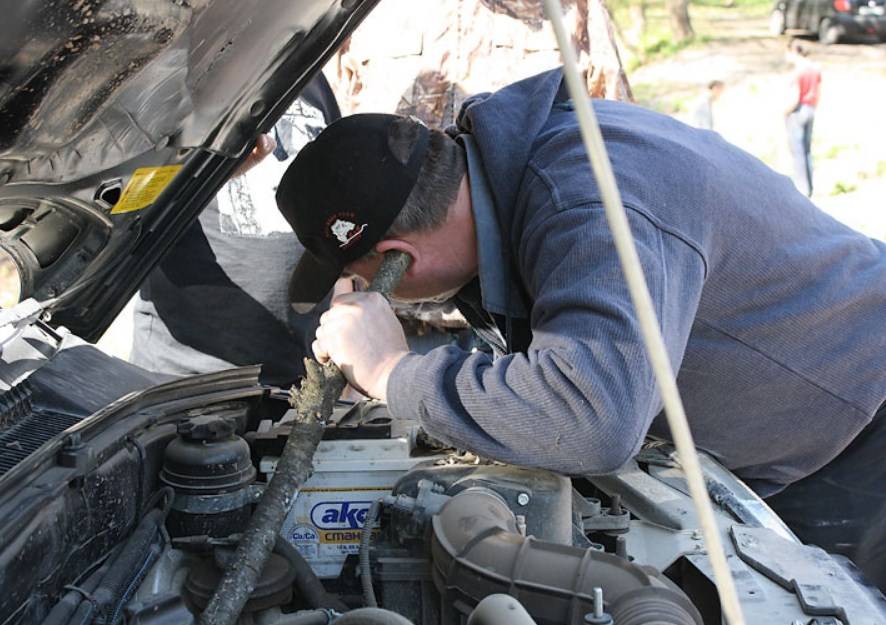

Для прослушивания подшипников потребуется пруток или рейка.  Методика проверки следующая —   в генератор упирают металлический пруток, другой конец подносят к уху и при запущенном двигателе слушают.  Делается это примерно вот так:

Если вы не слышите никаких посторонних шумов, скорее всего подшипники генератора в порядке и в них даже нет люфта.

Для верности, можно скинуть ремень и поболтать якорь.

Как проверить обгонную муфту?

На всех автомобилях оборудованных автоматическим натяжителем ремня,  в обязательном порядке, используется обгонная муфта.  Дело в том, что при резком снижении оборотов двигателя, генератор, по инерции, может протянуть ремень, ослабить натяжитель  и ремень соскочит.

Принцип работы обгонной муфты очень похож на бендикс стартера — передача крутящего момента возможна только от ремня к якорю!

Проверяется обгонная муфта очень просто — при изменении оборотов двигателя, особенно при его замедлении обгонная муфта не должна издавать шума.

При заглушенном двигателе, при помощи отвертки, необходимо покрутить якорь генератора через вентиляционное отверстие, если обгонная муфта исправна, якорь будет вращаться только в одну сторону.

Вот небольшое видео про то, как  проверяется обгонная муфта:

Если вам интересно почитать подробнее про обгонную муфту, у нас на сайте есть отдельная статья.

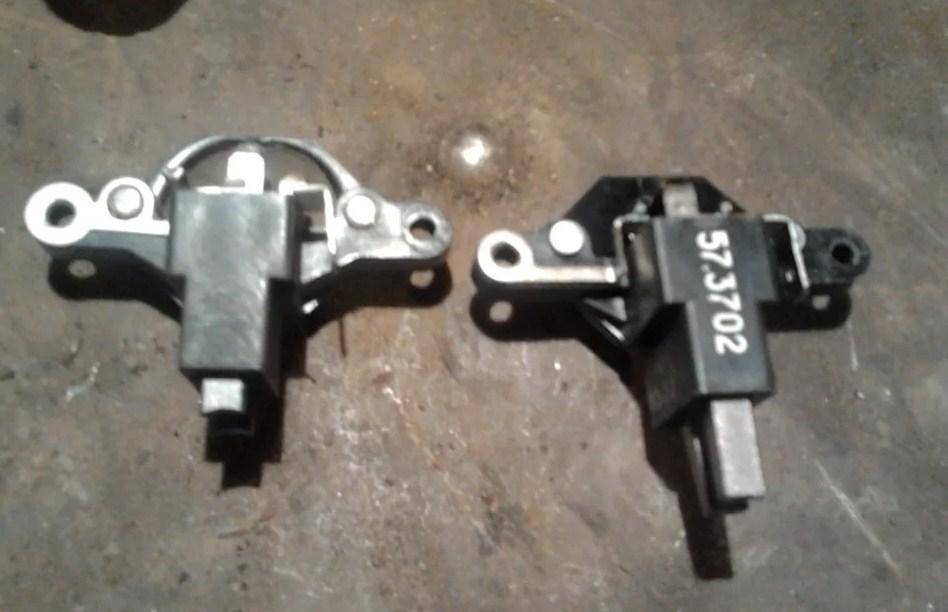

Как проверить состояние щеток  генератора?

Щеточный узел важный элемент генератора —  через щетки подается ток для подмагничивания якоря,  и  именно  благодаря периодической подаче тока на обмотку якоря, реле регулятора напряжения поддерживает уровень напряжения в бортовой сети.

Проблема в том, что никакой диагностикой посмотреть состояние щеток невозможно!

Если вы однажды не хотите увидеть вот так лампу на панели:

Хотя бы раз в год снимайте щеточный узел и осматривайте состояние щеток,  благо у большинства генераторов сделать это несложно. Если вы видите что щетки износились, замените их на новые….

Но, как правило, большинство автомобилистов, предпочитают ездить до того момента когда загорится лампа неисправности, а потом меняют узел в сборе так как на аккумуляторе можно доехать до сервиса.

Заключение.

На этом у меня сегодня всё.  Я надеюсь, что статья про то, как осуществляется проверка генератора  на автомобиле, была вам полезна и полностью ответила на все ваши вопросы.

Если вы хотите дополнить статью или если у вас остались вопросы пишите комментарии.

Как проверить генератор своими руками

Диагностировать можно и самому. Для этого необходимо придерживаться инструкции.

Особенности диагностики:

  • Проверять электронную часть мультиметром.
  • Во время проверки состояния вентилей напряжение должно быть не больше 12 Вольт.
  • В случае замены проводки генератора, менять следует на провода такого же сечения.
  • Для самостоятельной диагностики генератора, генератор должен стоять на своем месте, собранным, ремень установлен.

Что нельзя делать при диагностике генератора:

  1. Проверять, работает генератор или нет нельзя на искру, то есть методом короткого замыкания.
  2. Соединять между собой разные клеммы. Нельзя также подключать клемму 30 или В+ к «массе».
  3. Диагностировать генератор надо после подключения потребителя энергии. Особенно этого следует придерживаться, когда аккумулятор отсоединен.

Способ №1 проверки генератора

Этот способ простой. Надо завести двигатель, включить ближний свет фар. С аккумулятора отсоединить клемму — минус. Если при этом двигатель не троит, то есть работает стабильно, фары горят равномерно, без скачков, то значит генератор вырабатывает ток.

Если фары начинают мигать, двигатель подтраивает, то генератор работает с перебоями.

Способ №2. Проверка генератора мультиметром

Без нагрузки напряжение рабочего аккумулятора должно быть в пределах 12,5-12,7 Вольт. Во время запуска ДВС на АКБ идет нагрузка, поэтому в этот момент нормальным напряжением считается то, которое находится в пределах 13,8-14,8 В. После того, как АКБ получил максимальную нагрузку, напряжение должно снизиться до 13,8 В. Если напряжение не снизилось или снизилось значительно ниже, чем 13.8, то необходимо проверять генератор.

Как проверить реле генератора

Для этого потребуется мультиметр в положении напряжения или Вольтметр. Проверять реле нужно только на прогретом двигателе. Если авто стояло, мотор холодный, надо завести, включить ближний свет фар и дать поработать 15 минут.

Замерять надо между клеммами «Масса» и клемма «30». Рабочее реле должно выдавать напряжение в пределах 13.5-14.6 Вольт. Если показывает меньше 13В, то необходима срочная замена.

Как проверить диодный мост генератора

Для его проверки, диодный мост нужно снять. И потребуется аккумулятор. Переключаем мультиметр в положении измерения сопротивления Ом.

Как проверить ток отдачи

Смысл проверки — замерить, сколько тока потребляют включенные приборы. Проверяется только при подключенном ДВС.

  • Заводим мотор.
  • Увеличиваем обороты двигателя до максимума.
  • Устанавливаем зонд на провод, идущий к зажиму 30 или В+.
  • Включаем поочереди все электроприборы и записываем показатели мультиметра.
  • Сложить записанные числа.
  • Теперь надо включить все приборы и сравнить, равняется ли показания прибора с суммой измеренных по отдельности включенных приборов.
  • Норма — это когда мультиметр показывает на 5 Амперов меньше, чем сумма измеренных значений. Но, если разница токов большая, значит есть неполадки.

Как проверить ток возбуждения генератора

Завести двигатель. Держать обороты ДВС на максимальном уровне. Подключаем мультиметр к клемме 67. Мультиметр покажет величину тока возбуждения. Если показывает от 3 до 7 Ампер, значит все в порядке. Если меньше 3 или больше 7, то генератор неисправен.

Как проверить обмотку

Для этого потребуется:

  • снять держатель щеток;
  • снять регулятор напряжения;
  • зачистить концы колец;
  • проверить обмотку визуально;
  • подсоединяем щупы Омметра к контактным кольцам и статору. Нормальное сопротивления должно быть в пределах от 5 до 10 Ом.

Как проверить снятый генератор

Для этого потребуется измерить сопротивления, нужен Омметр или мультиметр в положении ОМ. Подсоединяем прибор к клемме 30 и к корпусу генератора. Детали генератора должны быть чистыми. Поочередно необходимо осматривать и измерять детали в генераторе. Более подробно смотрите на видео в конце статьи.

Возможные поломки генератора

Все неисправности генератора условно можно разделить на два вида – механические и электрические. Выявить механические поломки можно при визуальном осмотре устройства (трещины в корпусе, износ натяжного ролика ил ремня, расслоение и т.д.). Для выявления неисправностей электрической части нужны специальные инструменты.

Распространенные неисправности генератора

Таблица. Поломки электрической части генератора.

Неисправность, фотоОписание
Поломка реле-регулятораРеле отвечает за АКБ, не давая генератору его перезаряжать. Выход из строя реле-регулятора приводит к полному отсутствию заряда. В таком случае требуется диагностика.
Износ щетокГрафитовые щетки, двигающиеся по дорожкам статора генератора, изнашиваются довольно часто. Их нужно периодически менять.
Сгорание обмоткиОбмотка на роторе или статоре может сгореть в результате перегрузки устройства. Также она может замкнуть под воздействием влаги.
Заклинивание подшипниковВ процессе эксплуатации авто подшипники генератора изнашиваются, в результате чего ин начинает подклинивать. Это приводит к разрыву ремня и, как результат, к выходу генератора из строя.

Некоторые неисправности заметить сложно, поэтому в сервис водители обращаются с уже неработающим генератором и «уставшей» аккумуляторной батареей

Поэтому важно периодически диагностировать генератор при помощи мультиметра

Как проверить генератор с помощью мультиметра

Неисправности реле-регулятора генератора

Отдельно отметим, что проблемы, связанные с реле регулятором выражаются в том, что машина работает от генератора нормально, однако сама АКБ «кипит», быстро разряжается и выходит из строя при работающем генераторе.

Частой проблемой является перезаряд батареи. В этом случае аккумулятор кипит, электролит вытекает под крышками на банках (видны белые потеки). Это значит, что на полностью заряженную АКБ продолжает подаваться заряд от генератора. В этом случае неисправность кроется в реле-регуляторе.

Если же имеет место отсутствие заряда, когда аккумулятор быстро разряжается, в этом случае также причиной часто является реле  регулятор генератора. В подобной ситуации реле попросту не подает заряд на АКБ.

Так или иначе, необходима проверка генератора мультиметром, а также проверяется и реле регулятор. Для этого потребуется присоединить мультиметр к клеммам АКБ и замерить заряд при заведенном моторе. Если ток заряда больше 14.5 – 14.8 В (например, 15 В), тогда это указывает на перезаряд.

В подобной ситуации нужно менять реле-регулятор, так как можно быстро вывести из строя АКБ (произойдет выкипание электролита, осыпание пластин и т.д.). В свою очередь, недозаряд также будет являться причиной того, что АКБ не будет нормально заряжаться. В результате повышаются риски того, что двигатель не получится завести, аккумулятор может «глубоко» разрядиться, значительно сократится срок службы АКБ.

Как проверить генератор автомобиля мультиметром

Полная диагностика всех узлов в цепи и внутренних компонентов позволяет выявить некорректно работающий элемент, который даёт сбои в зависимости от условий эксплуатации, либо температурных режимов. Вовремя установить такое слабое место в генераторе – значит избежать более дорогостоящего ремонта или полной замены всего механизма. Проверку проводят последовательно, замеряя каждый узел и цепь на сопротивление, напряжение, силу тока и наличие пробоев «на массу», коротких замыканий в обмотках статора и ротора.

Диодный мост генератора

Предназначен для выпрямления тока и состоит из блока, в который входит шесть парных диодов (три на «минус», три на «плюс»). Перед тестом диодного моста необходимо отключить АКБ, сняв клемму «минус», и отключить от блока всю проводку к реле-регулятору напряжения. Мультиметр включают в режиме омметра, красный разъём «плюс» подключают к положительному выводу блока диодов, чёрный «минус» – на массу (корпус генератора). Если диодный мост исправен, то значение на табло мультиметра покажет бесконечность. В противном случае любое сопротивление означает, что выпрямитель неисправен.

Регулятор напряжения

Предназначен для стабилизации напряжения от генератора в бортовую сеть. В зависимости от типа силового агрегата и марки автомобиля – нормальное значение реле может отличатся, поэтому перед тестом нужно определить показатель, который дан в техническом описании двигателя. Порядок действий:

  1. Проверку производят на прогретом агрегате и генераторе под нагрузкой – минимум 15 минут работы на холостых оборотах с включённым светом фар.
  2. Мультиметр включают в режиме вольтметра, выставив максимальное значение в 20 Вольт.
  3. Один щуп устройства «плюс» (красный) подсоединяют к клемме «30» на выводе регулятора, второй «минус» – на массу (корпус генератора. Показатель напряжения должен быть в пределах от 13,2 до 14,9 Вольт. Точное значение необходимо сверить с характеристикой в техническом описании: если отклонение превышает 0,5В от нормы, то реле подлежит замене.

Ток возбуждения генератора

Должен соответствовать номинальной силе тока в цепи. Для снятия замера мультиметр включают в режиме амперметр и последовательно соединяют клемму «67» на плюсовой контакт, минусовой – на массу. Запускают двигатель и выдерживают высокие обороты в течение 3-5 минут. Нормальное значение считается от 3 до 8 Ампер.

Ток отдачи

Позволяет выявить короткие замыкания в цепи на конкретном участке и стабильность силы тока генератора на выходе. Для замера мультиметр в режиме амперметра последовательно подключают к клемме «30» (В+) и массе генератора. Далее запускают агрегат на высоких оборотах и активируют все потребители электроэнергии одновременно. Через 2-3 минуты снимают показатель силы тока и отключают электрооборудование. На каждую отдельную цепь снимают новый замер: фары ближнего света, кондиционер, аудиосистема, габариты, дальний свет, поворотники. Когда каждый отдельный потребитель будет измерен, все значения складывают и сравнивают с общим. Погрешность не должна превышать отметки в 5 Ампер.

Обмотки

Отвечают за электромагнитную индукцию генератора. Для их диагностики потребуется демонтировать механизм, снять реле-регулятор и держатели щёток. Мультиметр включают в режиме омметр и снимают показатели сопротивления на выводах контактных колец: один щуп прибора на любое кольцо ротора, второй – на статор. Стандартный показатель сопротивления обмоток должен быть в пределе от 2 до 8 Ом.

Интересно знать!
Следует помнить, что перед снятием замеров необходимо зачистить клеммы, контакты всех выводов от следов окислений, коррозии, грязи.

Как проверить исправность генератора автомобиля не снимая его (без демонтажа)

Быструю проверку генератора на месте проводят с помощью лампочки на 12 Вольт и тестера. Этим способом получают данные о корректности показателей напряжения в параллельном подключении цепи с АКБ.

Схема проверки лампочкой и тестером

Порядок действий:

  1. Подключить лампу в цепь, используя обычные провода, между выводом генератора В+ и плюсовой клеммой ротора D+.
  2. Силовыми проводами соединить клемму «минус» на аккумуляторе и контакт «минус» генератора (закрепить на «массу»).
  3. Плюсовую клемму АКБ также соединить с плюсом на выводе B+, используя силовой кабель.
  4. Тестер подключают соответственно к контактам батареи и включают режим DС (вольтметра). Показатель напряжения здесь должен быть 12,4 – 12,8 Вольт. Это говорит об исправности цепи и состоянии заряда АКБ.
  5. Далее привод генератора необходимо провернуть в ручном режиме, не запуская двигатель. Для этого снимают ременной привод со шкива и применяют дрель или шуроповёрт: к центрирующей гайке на шкиве подбирают соответствующую головку-переходник.
  6. Во время малых оборотов напряжение на тестере будет 14–14,9 Вольт, а контрольная лампочка должна погаснуть.
  7. После подождать 1–2 минуты и замерить напряжение в пассивном режиме вновь. Значение должно вернуться к отметке в 12,4–12,8 Вольт.

Этот метод проверки даёт общее состояние работоспособности генератора, не выявляя возможных нарушений в элементах обмотки, реле, щёток и диодов. Для полной диагностики применяют мультиметр, тестируя каждый участок в отдельности в различных режимах.

Последовательность как проверить генератор

Для того, чтобы проверить генератор самостоятельно, вам понадобится мультиметр. Понятно, что в условиях автомастерской как проверка, так и ремонт авто генераторов выполняются на специальном оборудовании — проверочных и ремонтных стендах.

В первую очередь, следует проверить реле регулятор. Это устройство обеспечивает поддержание оптимального значения напряжения в автомобильной бортовой сети и не дает ему возрасти до критического уровня. Для проверки реле нужно завести автомобиль и поставить переключатель мультиметра в режим «измерения» напряжения. Таким образом замеряется электропитание автомобильной сети. Проверить его можно как на клеммах АКБ, так и на выходах генератора. Величина напряжения должна составлять 14-14,2В. После нажатия на акселератор нужно еще раз проверить напряжение. Изменения более, чем на полватта сигнализируют о неисправной работе регулятора.

Кроме того, схема авто генератора включает в себя и диодный мост, состоящий из шести диодов (три положительных и столько же отрицательных). Для проверки диодного мостамультиметр нужно переключить в режим «звук» — в этом случае при замыкании контактов вы услышите писк. Проверка проводится как в обратном, так и в прямом направлении. Если вы услышите писк в обоих случаях, то диод нуждается в замене, поскольку он пробит.

Естественно, что работа генератора невозможна без статора и ротора. Так, статор генератора представляет собой представляет собой цилиндр из металла с внутренней обмоткой. Для того, чтобы вы могли проверить двигатель генератор, нужно отсоединить вывод статора от диодного моста, после чего выполняется визуальный осмотр обмотки — на ней не должно быть ни подгораний, ни механических повреждений. Мультиметр нужно перевести в режим «измерение сопротивления», затем обмотка проверяется на пробой. Один контакт прижимается к корпусу статора, а второй — к выводу обмотки. Исправность обмотки подтвердится, если сопротивление стремится к бесконечности. Если же показания составляют менее пятидесяти кОм, то готовьтесь к скорой поломке генератора.

Понятно, что рекомендации относительно того, как проверить генератор авто, включают в себя и проверку ротора. Естественно, это будет несколько сложнее, чем проверить свечи зажигания, но сделать это самостоятельно вполне реально. Ротор — это стержень из металла с намотанной на нем обмоткой возбуждения. Также с одной стороны находятся кольца контактные, по которым щетки скользят. Когда ротор будет извлечен, нужно осмотреть обмотку ротора и состояние подшипника. Малое сопротивление между двумя кольцами свидетельствует об исправности обмотки. Например, ролик генератора, также, как и ротора можно проверить на специализированном стенде в автомастерской. Осмотр щеток нужно проводить очень тщательно — так величина их выступа из держателя не должна превышать пять миллиметров. Они должны свободно ходить в держателе и быть не изношенными. Понятно, что для того, чтобы проверить щетки, вам нужно будет снять генератор. Безусловно, подключение авто генератора должно выполняться со всей возможной тщательностью.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
