Обозначение значков на панели приборов автомобиля

Дисплеи и сообщения

Как вы уже поняли, сегодня множество различных автопроизводителей используют различные символы и лампочки для обозначения той или иной информации

Информационные символы необходимо для того, чтобы водитель всегда знал, как работают те или иные узлы и каким системам в первую очередь нужно уделить внимание. Количество таких лампочек огромное множество, мы не можем рассказать обо всех из них

ЗначокОбозначение
В том случае, если загорелись символы не красного или желтого цветов, то никаких проблем в работе авто нет. Водителю нужно только внести некоторые коррективы в вождение.

Если индикатор горит желтым или красным цветом, это может сообщить о неисправностях в работе системы круиз-контроля. Возможно, один из узлов неисправен, в результате чего ее использование невозможно.

Значки, говорящие о неисправности автомобиля

Не всякий, особенно малоопытный водитель, сразу заметит неисправность своего автомобиля. Подскажут ему о дефекте появляющиеся значки на панели приборов, которые обозначают различные виды поломок в машине. Назовём подобные значки, встречающиеся в различных марках авто.

Наиболее часто встречающимся изображением на иконках такого рода является восклицательный знак. Его появление в различных комбинациях заставляет водителя оперативно отреагировать на появившийся дефект.

Неисправность тормозной системы. Это может быть уровень ниже минимального тормозной жидкости, не опущен рычаг ручника. На автомобилях различных брендов эта картинка может дублироваться словом Brake.

Эти два значка по сути дублируют друг друга. Они могут обозначать появление форс-мажорных обстоятельств во время движения. Иконки загораются при внезапном падении давления масла, критическом уровне тормозной жидкости, неполадках в работе одной из систем: антиблокировочной, защиты находящихся всалоне людей при лобовом столкновении.

Появление данной иконки, восклицательного знака в жёлтом треугольнике, указывает на наличие нарушения в работе стабилизационной системы.Этот же знак в красной шестерёнке сигнализирует о неисправности мотора или АКПП.

Помимо иконок с восклицательным знаком есть и большое количество других подобных значков, сигнализирующих о выходе из строя различных устройств автомобиля.

Данные варианты значков говорят о нарушении в работе системы пассивной безопасности. Причина может крыться в повреждении схемы устройства, некорректной работе датчика.

Левый значок говорит о том, что airbag переднего пассажира не активирована. Данная иконка будет автоматически отключена при посадке на кресло взрослого человека. Правая иконка предупреждает о сбое в работе устройства.

На некоторых авто установлено устройство, включающее в работу боковые подушки безопасности. Они активируются при перевороте машины. Такая иконка напоминает об отключении данной системы. Это делается для исключения активации RSCA во время движения по бездорожью, грунтовым трассам.

Появление данного значка говорит о проблемах со сцеплением машины или перегреве данного узла трансмиссии.Владельцев автомобилей с автоматической коробкой передач должно насторожить появление этой иконки. У них есть проблемы с АКПП, необходимо срочное вмешательство специалистов.

Предупреждение: превышен температурный режим в коробке-автомате. Движение с перегревом узла продолжать запрещено.Подобный значок часто устанавливается на полноприводных автомобилях. Он указывает на блокировку АКПП, работающей в режиме полного привода и находящейся в положении N.

Иконка сигнализирует о проблемах с автоматической коробкой. Это может быть: низкое давление трансмиссионного масла или его критически низкий уровень в узле, а также возможен дефект датчиков, обрыв в схеме подключения.

Значки передают тревожную информацию о падении давления в одной или нескольких покрышках более чем на четверть от допустимого значения.Группа иконок информирует, предупреждает водителя о состоянии такого важного узла автомобиля, как тормозная система. Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения

Дальнейшее движение продолжать с такими деталями небезопасно

Значок предупреждает владельца авто, что уровень тормозных накладок достиг минимального значения. Дальнейшее движение продолжать с такими деталями небезопасно.

Не работает или по каким-либо причинам была отключена антиблокировочная система ABS.

Проблема с системой EBD – распределения тормозных усилий.

Неисправность электрического ручника.

Любой из этих иконок информирует об активации тормозной системы. Произвести растормаживание машины можно путём нажатия на педаль акселератора.

Значок указывает, что система интеллектуальной помощи при экстренном торможении отключена. В случае, если после включения данного устройства иконка продолжает светиться, то значит какие-либо компоненты системы неисправны.

Иконка показывает, что неисправна динамическая подвеска машины. Жёлтая подсветка показывает, что дефект установлен, передвигаться можно в одном положении подвески. Если значок подсвечивается красным светом, то владельцу авто необходимо как можно быстрее посетить автосервис.

Этот текст, имеющий жёлтую или оранжевую подсветку, говорит о том, что перестала работать система ночного видения.Появление такого значка позволит водителю понять, что задний привод машины пришёл в негодность.Уровень тормозной жидкости достиг критического значения.

Данная иконка требует нажатия на тормозную педаль для разблокировки коробки-автомата.

Для гибридных авто

Поскольку гибридные автомобили сегодня — не новшество, предлагаем вам ознакомиться с описанием их индикаторов.

СимволОпределение
 Основной аккумулятор либо батарея контура высокого напряжения неисправны. При появлении индикаторов следует проверить работу АКБ, убедиться в наличии раствора электролита в банках, а также отсутствии трещин на корпусе. Данные значки могут указывать также на неисправность генераторного устройства, поломку его реле регулятора напряжения.
Слишком низкий заряд. К аккумуляторам это не относится, речь идет о высоковольтной батарее.
Необходимо как можно быстрее зарядить батарею.
Мощность транспортного средства снижена.
Индикаторы срабатывают при неисправности системы внешнего звукового оповещения пешеходов о приближении транспортного средства. Возможны поломки датчиков, установленных на кузове авто.
Индикаторы, свидетельствующие о неполадках в работе электромобилей. Значок желтого цвета указывает на несерьезную проблему, а при появлении красного символа эксплуатация авто недопустима. При таких индикаторах возможно снижение мощности силового агрегата, что говорит об активации аварийного режима функционирования.
Значок гибридного автомобиля, указывает на готовность транспортного средства к передвижению.
Значки заряда аккумулятора на электромобилях.
Значок включенного режима электрической тяги для гибридных автомобилей.
Возникли проблемы в работе электрического привода машины.

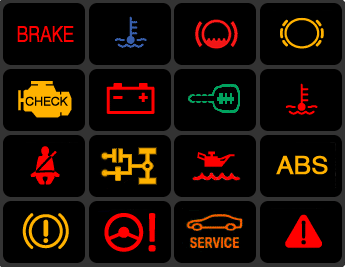

Расшифровка индикаторов приборной панели

Автомобильные заводы есть в десятках государств на планете. Хотя единый для всех строгий стандарт на маркировку информационных надписей и знаков отсутствует, производители стараются делать их по возможности одинаковыми. Это помогает понять значение знаков на приборной панели автомобиля даже японского авто, не заглядывая в инструкцию по эксплуатации.

Индикаторы на приборной доске автомобиля

Если обозначение знаков на панели в машине осталось непонятным, некоторые выводы помогает сделать цвет символа. Ведь далеко не каждый индикатор, горящий перед глазами, говорит о серьезной поломке. Большинство – предупредительные. Они просто показывают, что какая-то система включена и работает нормально.

Красные индикаторы

Красный цвет значков на панели автомобиля – это всегда сигнал тревоги. Увидев его, необходимо прекратить движение и принять немедленные меры, иначе возможна серьезная поломка или авария.

Все красные значки можно условно разделить на две категории:

  • критические неисправности, до устранения которых ехать дальше запрещено;
  • важная для водителя информация, требующая срочного вмешательства, но не ведущая к ремонту.

Сигналы первой группы обычно дублируются в самом видном месте перед глазами дополнительным знаком красного треугольника с восклицательным знаком внутри. Сам он не обозначает отдельного дефекта, а служит общим оповещением об опасности.

Ко второй группе относят красные значки на панели авто, говорящие о значимой проблеме, которую нужно устранить, прежде чем ехать дальше:

  • №30 (символ бензоколонки) – уровень топлива ниже отметки резерва;
  • №47 – у машины открыта крышка капота;
  • №64 – не закрыта крышка багажника;
  • №28 – не закрыты двери салона;
  • №21 – не застегнуты ремни безопасности;
  • №37 (буква Р в круге) – затянут стояночный тормоз.

Другие красные символы загораются на приборном щитке, если машина снабжена соответствующей системой или датчиком. Это опасное уменьшение дистанции на дороге (№49), отказ пневмоподвески (№54), блокировка рулевой колонки (№56), требуется электронный ключ (№11), некоторые другие.

Желтые индикаторы

Желтый или оранжевый (реже – белый) цвет имеет обозначение значков на панели автомобиля предупреждающего характера. Эти сигналы не требуют от водителя немедленно прекращать движение и устранять причину, но указывают на наличие какой-то проблемы.

Также такую световую индикацию наносят на кнопки или клавиши, чтобы показывать, что они действуют. Желтых обозначений бывает больше других из-за разнообразия устройств, снабженных индикацией.Вот только самые распространенные из них (встречаются и на отечественных машинах):

  • №5 – включены передние противотуманные фары;
  • №8 – горят задние противотуманки;
  • №57 – работает обогреватель заднего стекла;
  • №19 (восклицательный знак внутри шестеренки) – есть проблемы в коробке передач;
  • №20 – давление в шинах меньше нормы.

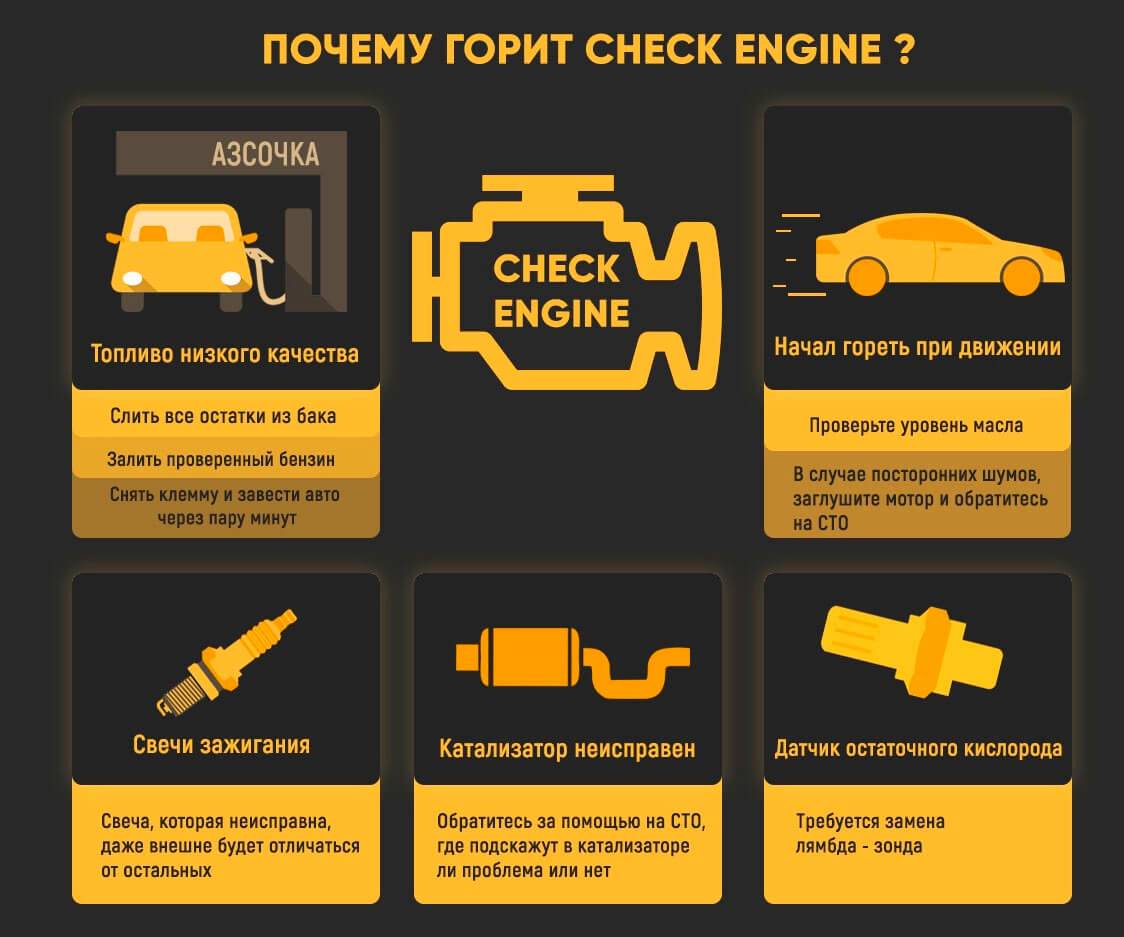

Индикатор Чек двигатель

Отдельно стоит желтый значок №59, условно изображающий контуры мотора. Иногда на него наносят надпись CHECK или используют буквенное обозначение CHECK ENGINE. Это сигнал о неисправностях от электронной системы управления двигателем (бортового компьютера). Предупреждает, что есть неполадки, мотор работает в неоптимальном режиме (меньше мощность, больше расход горючего). Требуется диагностика в сервисе.

Зеленые и синие индикаторы

Значение значков на приборной панели автомобиля, которые горят зеленым или синим цветом, – подтверждать нормальную штатную работу систем. Видя их, можно уверенно ехать дальше:

  • №7 – горят фары ближнего света;
  • №4 – режим дальнего света;
  • №15 (лампочка) – «габариты».

Другие сигналы зависят от комплектации машины.

Значки состояния различных систем и устройств автомобиля

Эта группа значков является связующим звеном между водителем и машиной. Иконки помогают ему при движении, показывают активированные системы.

Такая иконка устанавливается на внедорожниках. Она помогает выбрать нужный по данным условиям режим передвижения. Если на значке машина изображена в приподнятом положении, значит – впереди водителя ожидает подъём. Если нос авто смотрит вниз – будет спуск. Исходя из картинки автолюбитель может прибавить газу или, наоборот, притормозить.

Работает антипробуксовочная система ASR, информирует шофёра эта надпись.

Водителя ожидает поворот, указывает иконка. Такой значок размещается только на машинах с полным приводом.Активация устройств, помогающих автолюбителю при экстренном торможении.Предупреждающая иконка, сигнализирующая о неполадках в работе устройства по стабилизации подвески.Такие значки показывают, что не активирована или неисправна система наблюдения за «мёртвыми» зонами.Активирована система помощи водителю при парковке. Жёлтый значок показывает, что в устройстве произошёл сбой.Зелёная иконка показывает, что активировано устройство сохранения рядности при движении. Мигающая жёлтая – говорит, что автомобиль сменил курс. Такой же цвет, горящий постоянно, предупреждает о поломке устройства.

Эти значки информируют, что автомобиль работает в экономичном режиме.

Назначение значков на приборной панели

Сигнальные значки на приборной панели вашего автомобиля представляют собой самый простой способ, который сообщает водителю автомобиля обо всех потенциальных неисправностях, позволяя ему оставаться в курсе работы всех механизмов машины. Со временем элементы панели последовали той же тенденции эволюции целого автомобиля, когда мигрирующие стандартные лампочки стали привлекательными, эффективными и оцифрованными компонентами.

Обозначение значков на приборной панели, как и их количество довольно разнообразное.

На видео — разбор нескольких популярных значков приборной панели:

Цвет

Цвета, которые имеют значки на приборной панели:

  1. Красный цвет символов свидетельствует о возможных серьезных неисправностях либо же нерешенным вопросом безопасности транспортного средства. Кроме того, символы красного цвета часто используются в качестве напоминаний, к примеру, о включении стояночного тормоза.
  2. Оранжевая или желтая расцветка индикаторов говорит о том, что тот или иной узел или механизм транспортного средства нуждается в обслуживании и даже ремонте. Как показывает практика, в большинстве случаев, когда оранжевый символ мигает, водителю необходимо максимально быстро обратиться за помощью к специалисту или произвести диагностику узла.
  3. Зеленый или синий цвета обычно применяются только для того, чтобы проинформировать водителя о том, что функция активирована и все работает нормально. В принципе, на этом можно закончить этот пункт и перейти к расшифровке. Следует начать с более важных и серьезных индикаторов и обозначений.

Информационные значки

Информационные значки на приборной панели автомобиля расшифровываются следующим образом.

  1. Ключ на фоне автомобиля свидетельствует о проблеме в электронной части трансмиссии или в работе датчика двигателя. Диагностика обязательна.
  2. Автомобиль и замок в красном цвете свидетельствуют о неполадках в работе противоугонной системы. В такой ситуации не получится завести авто. Если же машина закрыта и значок мигает, то всё в порядке.
  3. Восклицательный знак на фоне автомобиле в жёлтом цвете свидетельствует о проблемах с электроприводом гибридного авто. Ошибку можно сбросить путём скидывания клеммы АКБ, но проблема не будет решена, пока водитель не проведёт диагностику.
  4. В нормальной ситуации красный значок с открытой дверью загорается, если дверь или багажник не заперт. Если данный индикатор отображается, когда в машине всё закрыто, проблему нужно искать в контактах провода дверей.

Если начал мигать знак, обозначающий скользкую дорогу, то курсовая устойчивость участка такого пути была обнаружена системой стабилизации. Функция была активирована для подтормаживания буксующего колеса и снижения мощности двигателя с целью предотвращения пробуксовки. Системы в такой ситуации работает исправно и причины для беспокойства отсутствуют.

О неисправности системы стабилизации свидетельствует дополнительные перечёркнутый значок заноса, треугольник или ключ возле знака скользкой дороги.


Изображение жёлтого гаечного ключа на табло свидетельствует о необходимости технического обслуживания. После проведения ТО индикатор можно сбрасывать.

Информационные дисплеи на приборной панели для технических сообщений и предупреждений.

В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.

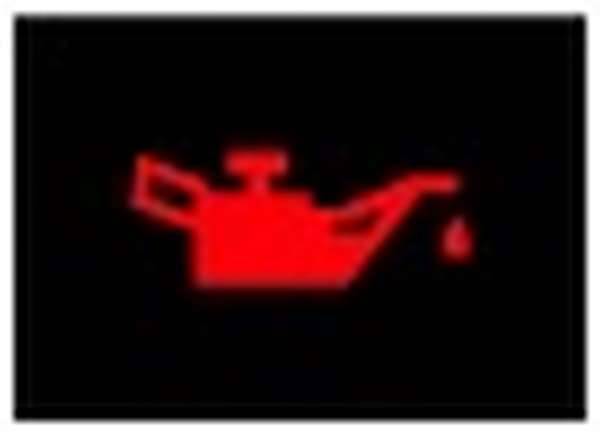

Сколько можно ездить, если горит датчик «Проверьте масло» ?

Даже при условии своевременного прохождения ТО водитель может попасть в ситуацию, когда после визита в сервисный центр, через 507 километров пробега, на панели приборов загорается лампочка низкого уровня масла. Некоторые в таких ситуациях сразу едут в автомагазин, покупают жидкость и пополняют запас, а кто-то продолжает ездить дальше. Как действовать в данных обстоятельствах, следует рассказать подробнее.

Желтый или красный. При снижении уровня масла, на панели может загореться лампочка желтого или красного цвета, однако не все знают, что именно каждая из них означает. На самом деле желтая сообщает о снижении уровня масла на 1 литр, красная — о его падении до критического уровня. Датчики работают независимо друг от друга, а при эксплуатации авто уровень масла в любом случае снижается.

Обычные бензиновые двигатели потребляют масло в меньшей степени, чем дизельные, и если владелец транспортного средства ездит спокойно, без разгонов, желтая лампочка может загореться на панели в среднем после 5 тысяч километров пробега.

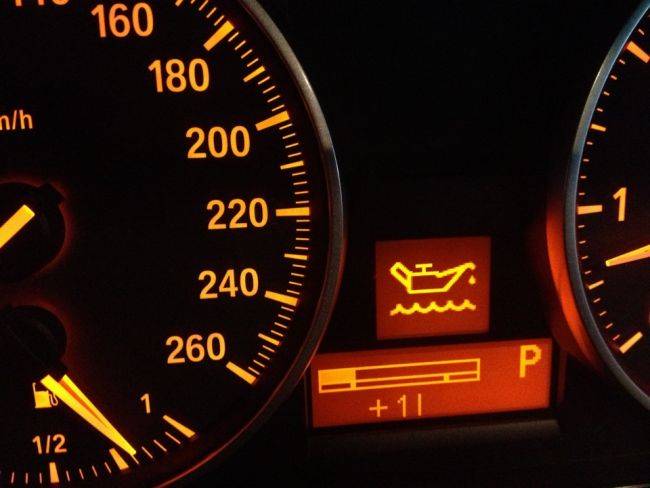

Желтый цвет на датчике масла. Если на датчике загорелась желтая лампочка, это не является критическим показателем. Трущиеся детали двигателя защищены, однако при возможности стоит пополнить запасы жидкости. После достижения критического уровня, лампочка уже станет красной, игнорировать этого нельзя.

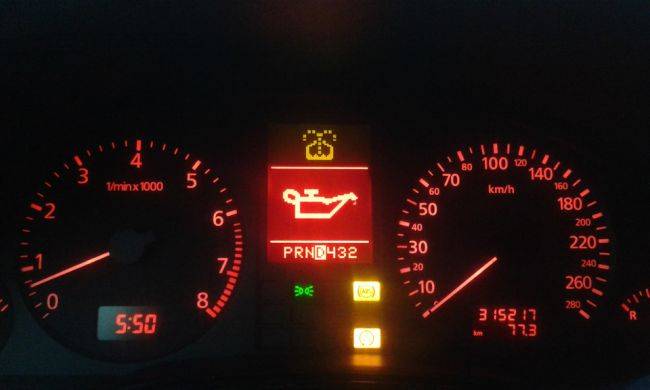

Красный цвет на датчике масла. Если на датчике загорелся красный цвет, уровень масла упал до критической отметки, начнутся проблемы и сбои в работе двигателя. По сути, красный цвет сигнализирует, что при дальнейшем падении начнется масляное голодание, что очень вредно для силовой установки.

Таким образом, после того, как на панели загорелась желтая лампочка, проехать можно около 200 километров, а затем стоит обязательно долить жидкость.

Советы водителю. Если на панели горит красная лампочка, лучше сразу же пополнить запасы масла, остановить машину и вызвать эвакуатор. Данный сигнал может также свидетельствовать о сопутствующих проблемах, среди них:

  • Уровень масла резко упал
  • Смазывающая жидкость не может нормально циркулировать
  • Сломался масляный насос

Без нужной смазки в двигателе могут повредиться трущиеся детали. Мотор начнет перегреваться, появятся посторонние шумы, силовая установка полностью выйдет из строя. Во время движения может:

  • Заклинить распредвал клапанного механизма
  • Загнуть клапаны
  • Разрушиться турбина наддува
  • Двигатель заклинит

В любом случае двигатель в итоге полностью сломается и потребуется его капремонт.

Итог. Многие водители, видя желтую лампочку на датчике уровня масла, спешат в автомагазин, чтобы скорее пополнить запас жидкости. Другие же продолжают ездить, пока не загорится красная лампочка.

На самом деле, после появления желтого сигнала у владельца машины еще есть в запасе около 200 километров, чтобы пополнить запас жидкости. Если проигнорировать потребность двигателя в смазке, он может полностью выйти из строя.

Не спите за рулем. Тест-драйв KIA Ceed с комплексом Drive Wise

Смотреть все фото новости >>

Основные символы

ИндикаторЧто означает
Значение этой лампочки заключается в предупреждении водителя о том, что поднят рычаг стояночного тормоза. Он всегда горит, когда рычаг поднят. Если же изображение появилось в ходе езды, это, вероятнее всего, говорит о возможных неисправностях в работе тормозной системы.
В зависимости от модели авто, этот символ может иметь как красный, так и синий оттенок. В первом случае он свидетельствует о слишком высокой температуре силового агрегата, в этом случае водитель должен заглушить мотор и удостовериться в том, что ДВС не кипит. Возможно, из-за поломок в работе системы охлаждения закипел тосол. Синий знак говорит о не прогретом двигателе. В том случае, если изображение моргает, это говорит о неполадках в электроцепи.
Всегда загорается при включении зажигания. Если изображение появилось при запущенном ДВС, это говорит о том, что в системе снизилось давление масла, как правило, это свидетельствует о недостатке жидкости. В зависимости от авто, сообщение о недостатке масла может быть дополнено надписью Oli Min.

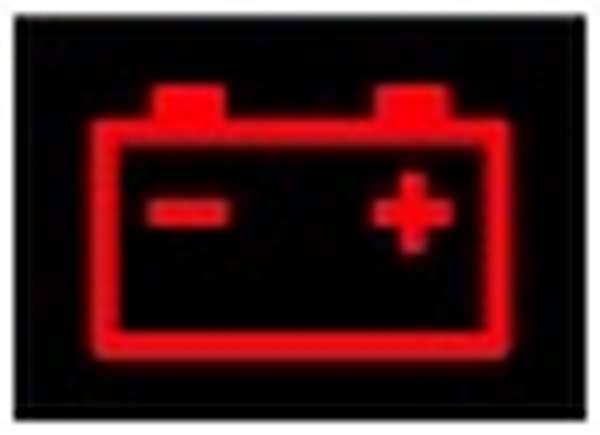

Индикаторный символ аккумулятора говорит о том, что напряжение в электросети машины снизилось. Также он может сообщить о разряде АКБ, неработоспособности генераторного узла, а также о наличии других неисправностей в работе бортовой сети.

Значки информационной индикации

Эта группа имеет зелёную кодировку и не должна акцентировать отвлечение внимания и ответные действия:

  1. символ ключа, означает обнаружение бесконтактного доступа или успешную активацию иммобилайзера;
  2. значок фары или фонаря свидетельствует о включении одного из режимов освещения, может дополняться символами автоматического переключения на ближний свет, задействования передних или задних противотуманных фар, габаритных огней и дневного света, зелёные стрелки показывают в какую сторону включён сигнал поворота или аварийной сигнализации;
  3. изображение автомобиля или его шасси указывает на режим трансмиссии и управления тягой, например, контролируемый спуск с горы, включение трекшн-контроля, «ползущий» режим на бездорожье, ограничение выбираемых передач в АКПП;
  4. режимы активации круиз-контроля в виде стилизованной шкалы спидометра и впереди идущего автомобиля;
  5. режимы экологии и экономии в виде зелёных листков, деревьев или надписей «ECO», означает выбор специального управления силовым агрегатом;
  6. активация горного тормоза в виде автомобиля на спуске;
  7. включение режимов помощи водителю, автопарковщика, антипробуксовок, системы стабилизации и прочих, чаще всего зелёными буквами с аббревиатурой системы.

Синим цветом иногда выделяются включение дальнего света фар и чрезмерное понижение температуры ОЖ (охлаждающей жидкости).

Информационные индикаторы электромобилей и гибридных авто

Вкратце о назначении знаков в гибридных машинах и электрокарах.

ИндикаторРасшифровка обозначения
Аккумуляторная батарея гибридного авто или электромобиля. Управляющий модуль зафиксировал неисправности в работе АКБ. Возможно, требуется подзарядка батареи. Выполняется диагностика агрегата
Сообщение от управляющего модуля о пониженном заряде высоковольтной батареи. К аккумуляторам эта ошибка не относится
Гибридный автомобиль или электрокар нуждается в зарядке. Если вовремя не произвести заряд батареи, возникнут трудности с эксплуатацией машины
Произошло снижение мощности двигателя авто. Требуется разобраться в причинах и устранить их. На электромобилях этот знак обычно появляется в результате длительной езды на севшей батарее
Произошел сбой в работе клаксона. В автомобиле не работает гудок на руле. Требуется исправить проблему, чтобы не допустить аварийной ситуации во время движения
Символ говорит о полной работоспособности и исправности систем в автомобиле. Транспортное средство готово к использованию, бортовой компьютер проверил все узлы
Символ является аналогом Check Engine, использующегося на бензиновых и дизельных двигателях. Его загорание обусловлено тем, что управляющий модуль обнаружил неполадки в функционировании машинного мотора или других узлов и систем. Требуется выполнить детальную проверку
Электрический привод стал работать с перебоями. Необходима диагностика
Знак заряда высоковольтной батареи. Эксплуатация машины не допускается, водителю следует подождать, пока символ не погаснет самостоятельно

 Загрузка …

Цвет

Все сигнальные лампы можно условно разделить на несколько групп в соответствии с цветами, которыми они горят:

  1. Красные. Обычно это индикаторы, предназначенные для обозначения неисправностей либо для напоминания. Например, о том, что поднят рычаг ручного тормоза.
  2. Значки желтого либо оранжевого цвета используются для предупреждения водителя о том, что некоторые агрегаты или механизмы автомобиля нуждаются в обслуживании. В некоторых случаях их появление обусловлено необходимостью проведения ремонта.
  3. Синие и зеленые лампы. Как правило, их индикация на приборке обусловлена тем, что все оборудование функционирует в нормальном режиме. К примеру, во многих авто синие индикаторы означают включение дальнего освещения.

Дисплеи и сообщения

Транспортное средство может быть оборудовано не только одной приборкой со значками, но и дисплеем. На экране, который может быть расположен как в самой приборной панели, так и вне ее, указываются основные сообщения касательно функциональности тех или иных агрегатов. К примеру, если есть необходимость замены моторной жидкости, на дисплее высветится соответствующее сообщение. Оно может быть выведено как на английском, так и на русском языке, если блок управления перепрошит.

Разобраться с дисплеем сможет каждый, здесь ничего сложного нет. На нем просто будут выводиться сообщения предупреждающие либо информирующие о том, что автомобиль работает в нормальном режиме или о том, что какой-то из узлов нуждается в проверке. На дисплее также могут выводиться основные параметры температура в салоне и за бортом, скорость движения, пройденный километраж и т.д (автор видео канал melvladimir).

Почему загорается восклицательный знак (!) на панели приборов?

В тот момент, когда автомобиль совершает торможение, тормозные цилиндры выдвигаются максимально вперёд, тем самым воздействуя на колодки. В это время цилиндры заполняются необходимым количеством тормозной жидкости, находящейся в системе, и её уровень в бачке падает. Именно по этой причине и загорается подобный восклицательный знак на панели приборов, информирующий водителя о минимальном уровне тормозной жидкости в бачке, и соответственно в системе в целом.

The following two tabs change content below.

Об эксперте:

Fan-avto

Всю мою жизнь меня окружали автомобили! Сначала в деревне я уже в первом классе носился на тракторе по полям, потом была ЯВА, после копейка. Теперь я студент третьего курса “политеха” на автомобильном факультете. Подрабатываю автослесарем, помогаю ремонтировать автомобили всем своим знакомым.

Причины появления

При возникновении подобной индикации, в первую очередь проверяем сам датчик, который находится в бачке с тормозной жидкостью. Он представляет собой поплавок, который активно взаимодействует с тормозной жидкостью.

Когда поплавок демонтирован, его необходимо убрать на ветошь.

Для того, чтобы проверить его исправность, необходимо на заведённом двигателе, достать его из корпуса бачка и в ручную изменить положение поплавка. Если индикация на панели приборов не пропадает и никак не реагирует в зависимости от воздействия на него, значит неисправен датчик и его необходимо заменить.

Где может быть протечка тормозной жидкости?

Узнать о наличии необходимого уровня тормозной жидкости в системе очень легко, так как его видно визуально сквозь бачок тормозной жидкости. Его уровень должен постоянно находиться ближе к отметке «max», а если он существенно меньше, либо его уровень упал, значит возможна утечка.

Тормозной цилиндр

Налицо протечка переднего тормозного цилиндра

Как правило, протечки чаще всего происходят на задних барабанах, ввиду их излишнего перегрева. Заметить протечку на цилиндрах не сложно, так как в случае с передним цилиндром, подтёки будут заметны на суппорте, а на заднем, она может капать прямо с барабана. Проблемы с этими элементами обычно возникают в холодное время года.

Тормозные шланги

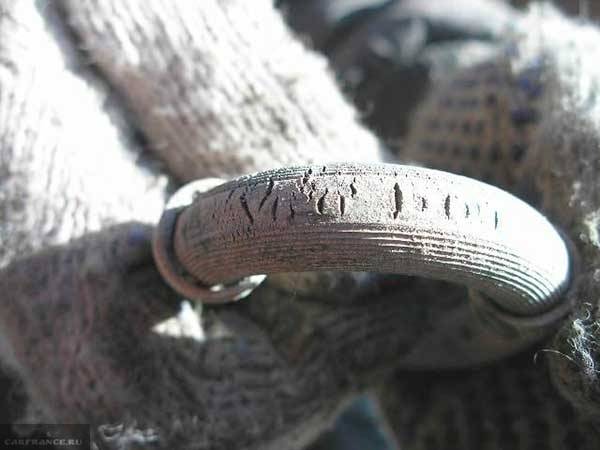

На тормозном шланге имеются трещины.

Определить наличие разрыва или трещин в тормозных шлангах также очень легко, так как это всё видно невооружённым глазом. Чаще всего они трескаются в местах изгибов или из-за трения с соседними элементами кузова автомобиля.

Главный тормозной цилиндр

Следы тормозной жидкости хорошо видно на корпусе.

Осматривая главный тормозной цилиндр осмотрите его внешнее состояние на наличие видимых подтёков.

Расположение вакуумного усилителя тормозов и главного тормозного цилиндра

Если произойдёт протечка, то тормозная жидкость будет капать на корпус коробки переключения передач, а затем на ШРУС с левой стороны. Это легко заметить, и уже после приступить к её замене.

  • Если вы обнаружите какой-либо из вышеназванных элементов неисправным, то его необходимо сразу же заменить. Так как эксплуатация автомобиля при таких неисправностях невозможна.
  • После того, как элемент тормозной системы заменён, обязательно произведите работы по прокачке тормозов, так как в системе при проведении работ скопится воздух.

Иконки на панели приборов в гибридных модификациях авто

Экологически чистые автомобили становятся всё популярнее у автолюбителей. Они также имеют свои значки, которые появляются на приборной панели.

Иконка предупреждает: у высоковольтной аккумуляторной батареи пониженный заряд.

Значок показывает, что у машины есть проблемы с электрическим приводом. Такая иконка схожа по назначению со значком «Check», который появляется в авто с бензиновыми или дизельными ДВС.

Проблема в работе аккумулятора машины.

Батарея просит зарядки, сигнализирует эта иконка.

При появлении этого значка с черепахой, не нужно искать на автомагистрали данную рептилию. Он указывает, что двигатель авто потерял мощность, работает нестабильно.

Если гибридный автомобиль работает на каком участке пути от электромотора, то на панели высвечивается один из двух подобных значков.Автомобиль готов выполнять свои функции – указывают эти иконки.

Данным значком машина передаёт водителю информацию, что не работает система оповещения пешеходов звуком о приближении к ним транспортного средства.

Такая информация говорит о том, что в работе гибридного авто возникли проблемы. Значок жёлтого цвета показывает: они не достигли критического значения, красного – нужно срочно принимать меры.

Информационные сообщения, что аккумулятор находится под зарядкой.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
