Особенности ремонта литых дисков, эффективные методы

Дископравный станок своими руками — Справочник металлиста

От ям и ухабов на асфальте не застрахован даже самый аккуратный водитель. Небольшая яма глубиной чуть более 10 см может нанести ощутимый вред колёсным дискам. Любой специалист скажет, что нарушение геометрии колеса приводит к искривлению рулевой тяги, системы управления и подвески.

В процессе ремонта и правки изогнутому диску возвращают правильную, первоначальную форму. В зависимости от материала процесс выравнивания можно провести в гараже своими руками.

С помощью кувалды специалисты успешно реставрируют штампованные стальные диски. Существующие заметные дефекты удаляются, а поверхность шлифуется. В таком случае не существует гарантии, что вы воссоздали первоначальную геометрию колеса.

Скупиться не следует: доверьте рихтовку профессионалам, они выполнят реставрацию качественно и быстро.

Более сложной является реставрация алюминиевых литых дисков. Негативной особенностью сплава является нагревание, при котором качество металла полностью теряется.

Грамотный ремонт необходимо проводить исключительно способом холодной прокатки, используя точечный нагрев для сильно повреждённых элементов диска. Провести процедуру возможно только на специальном станке для холодной прокатки.

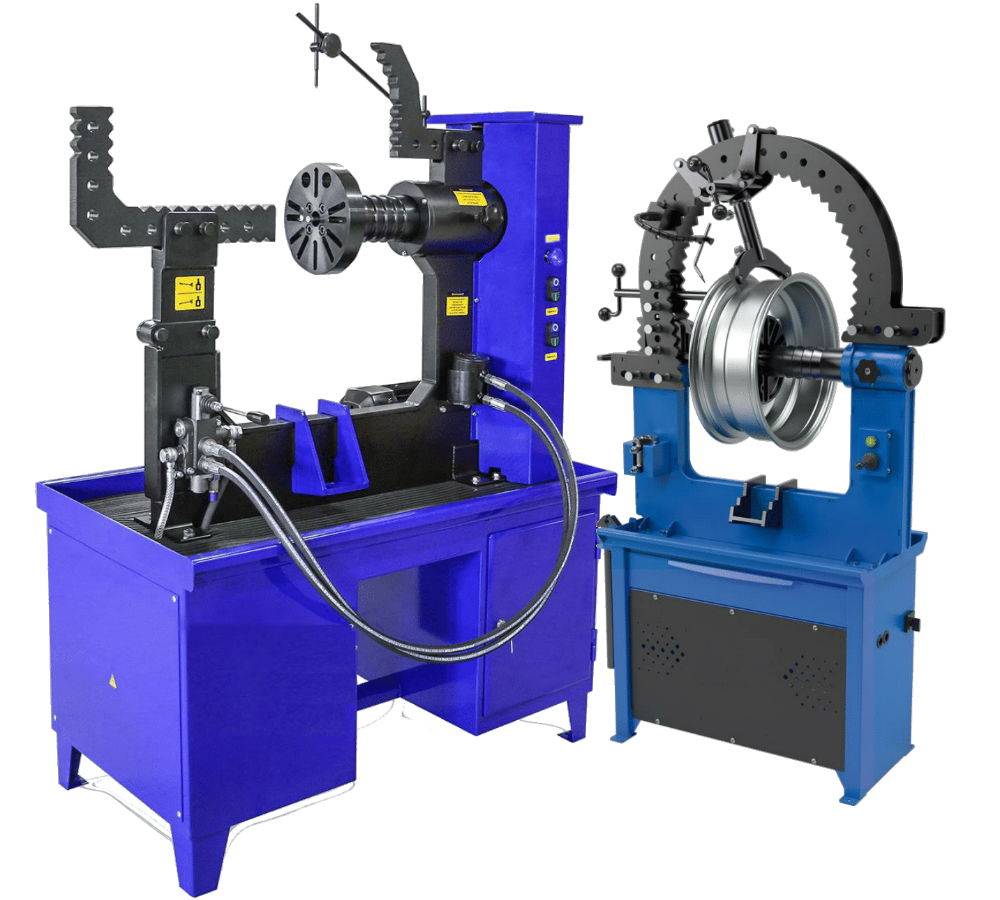

Станок имеет гидравлический привод и комплект насадок для правки.

Использование разных видов станков

На гидравлическом стенде мастер способен реставрировать практически любую вмятину или дефект. Бывают случаи, когда приходится использовать гидравлическое и механическое оборудование.

Для правки восьмёрки

Гидравлическое оборудование для правки «восьмёрки» поможет исправить радиальную деформацию обода. При использовании такого оборудования диск укладывается на горизонтальную станину и прижимается выравнивающим гидравлическим прессом.

Обзор и сравнение станков

Предположим, вы владелец шиномонтажа и решили ввести в ассортимент своих услуг правку литых дисков. Решение правильное, которое поможет вам заработать в межсезонье. Большинство автолюбителей производит правку и рихтовку колёс вовремя переобувки.

Так что ремонт дисков — неплохой заработок в любое время года. Сразу стоит заметить: если при укомплектовке участка шиномонтажа вы можете сэкономить, то при покупке дископравильного оборудования, а также аргонного аппарата экономить не следует.

Купить нужно всё по списку: не меньше, не больше.

Итак, вам нужен такой дископрав:

  • Радиусная установка диска до 24 дюймов;
  • Аппарат с двусторонним цилиндром гидравлического действия;
  • Гидростанция на 380 вольт;
  • Аппарат оснащён электрическим вращением шпинделя.

Может так случиться, что в вашем городе даже нет машин, на которых используются колеса радиусом 22 дюйма. И такого клиента у вас никогда не будет. Помните, что большая рама существенно облегчит работу с колёсами и дисками любого радиуса. А также не забывайте, что если услуга окажется невостребованной, то продать станок R24 проще.

Вы должны понимать, что такое двухсторонний гидроцилиндр.

Если шток гидроцилиндра двигается автоматически в обе стороны и оснащён ручкой управления ядра переключателя — то это двухсторонний цилиндр.

Существуют станки с односторонним гидроцилиндром. При использовании такого аппарата вам придется рукой накачивать винт клапана, чтобы закрепить детали на станине.

Цена дископравильного оборудования необоснованно высока, поэтому нужно правильно выбрать подходящий образец. Гидроприводы существуют на 380 вольт и на 220.

Бывают случаи, когда электропитание цеха не позволяет приобрести станок мощность 380 вольт, тогда придется приобрести маломощный аппарат.

Под электрическими вращением шпинделя мы понимаем вращение осевого крепления диска на универсальных стапелях с роликовой прокладкой или токарной группой. Ручное вращение замедлит работу в несколько десятков раз.

Самостоятельное восстановление дисков

При самостоятельном ремонте легкосплавных деталей колеса предварительно нужно подготовить помещение, инструменты, расходные материалы. Рекомендуется выполнять работы на улице.

Подготовительный этап

На первом этапе диски «обуваются» в резину. Это необязательное требование, но рекомендуемое опытными мастерами. Установка резины на изделия уже после ремонта может привести к их повреждению.

Следующий шаг – демонтаж старого покрытия или «пескоструй». Эта процедура выполняется для более качественной реставрации. Но допустимо обойтись и без нее, так как не у каждого автолюбителя есть дома специальное оборудование для пескоструйной зачистки.

Лакокрасочный слой получится снять также механическим способом или при помощи химических составов.

Инструменты и расходники

Для выполнения реставрационных работ необходимо подготовить следующие материалы:

  • эпоксидную пасту;
  • лакокрасочные материалы;
  • скотч специальный для малярных работ;
  • бумагу наждачную.

Цвет эпоксидной пасты необходимо подбирать у колористов. Красить отреставрированное изделие рекомендуется с помощью баллончика или краскопульта.

Пошаговая инструкция

Порядок ремонта дисков колес своими руками:

  1. Выполняется демонтаж колеса, после чего оно размещается на ровном чистом основании.
  2. Необходимо зачистить царапины, бугорки на поверхности изделия.
  3. Участки, на которые не планируется нанесение краски, заклеиваются малярным скотчем.
  4. Смешение колеров эпоксидной пасты, нанесение ее на поверхность изделия. Шпателем убираются излишки смеси.
  5. Когда паста высыхает, поверхность шлифуется наждачной бумагой самой мелкой зернистости.
  6. Покраска детали.
  7. После высыхания поверхности наносится ЛКП в два слоя, дается время для высыхания.
  8. Заключительный этап – полирование лакокрасочного покрытия. Эта процедура осуществляется по желанию автовладельца.

Баллончик с краской непосредственно перед эксплуатацией необходимо несколько раз встряхивать. А само распыление краски следует осуществлять на расстоянии 20-30 см от окрашиваемой поверхности. Перед нанесением следующего слоя первому должен просохнуть не менее получаса. Наносить больше 3 слоев материала не рекомендуется.

Реставрационный ремонт легкосплавных дисков машин может состоять из нескольких процедур, необходимых для возвращения этим элементам эксплуатационных характеристик. Например, исправление геометрии, пайка трещин, наращивание сколов и заключительный этап по окраске и вскрытию специальным лаком поверхности изделия. При самостоятельном выполнении ремонтных работ необходимо соблюдать технику безопасности и помнить об особенностях материала этих изделий, чтобы не допустить их повреждения.

Когда нужна прокатка

Окинув внимательным взглядом колёса своего автомобиля, несложно заметить чёткие признаки, которые свидетельствуют о необходимости проведения их рестайлинга. Потёртости, которые не устраняются после очищения, глубокие царапины, образование очагов коррозии, изменение формы и первоначальной конструкции — всё это свидетельствует только об одном — нужна прокатка дисков. Такие неприятности появляются на всех колёсах, даже на очень дорогих и качественных. Но штампованные модели будут проявлять меньшую стойкость к сюрпризам российских дорог, литые могут дольше обходиться без лечения, а кованные являются практически не убиваемым вариантом. Но рано или поздно обращаться к профессионалам придётся.

Разновидности

Производители выпускают несколько основных вариантов дисковых изделий, которые принято подразделять по материалу и способу изготовления:

  • Стальные штампованные – самый простой вариант. Такие колеса делают из стали по технологии штампования. Преимущество в цене и ремонтопригодности. Например, при наезде на яму стальной обод не раскалывается, а гнется. Такие вмятины можно легко прокатать на специальном станке. Основные недостатки шатмповок их большой вес и непрезентабельный внешний вид. Увеличенная масса приводит к повышенному расходу топлива, снижает управляемость автомобиля, чрезмерно нагружает элементы ходовой части. Кроме того, автовладельцу приходится регулярно красить штамповку антикоррозийным составом, использовать пластмассовые колпаки.
  • Литые – самый популярный вариант на рынке. Для изготовления легкосплавного обода применяют алюминиевые или магниевые сплавы. Расплавленный металл заливают под давлением в специальную форму. Как только изделие остыло, его извлекают для механической обработки на станках. Для увеличения прочности производители прокатывают ещё горячую заготовку. Такая технология называется «flow forming». Преимущества лекгосплавного обода в небольшом весе и высокой прочности. Это позволяет снизить расход топлива, уменьшить нагрузку на подвеску. Кроме того, технология литья позволяет выпускать изделия разного дизайна под любой автомобиль. Однако такие колеса очень сложно ремонтировать. Зачастую после повреждений на ободе появляются микротрещины, которые приводят к последующему расколу даже при незначительных ударах.
  • Кованные – самый прочный и легкий вариант. Делают обод из алюминиевых сплавов. Технология изготовления, по сути, штампование цельной заготовки с последующей механической обработкой. Преимущества – прочность, низкий вес. Как правило, при ударах обод не раскалывается, а гнется. Можно выпрямлять практически любые повреждения как на штамповке. Недостатки – высокая стоимость, ограниченность в дизайне.

Далее рассмотрим, можно ли выправить литой диск и как исправляют повреждения в автомастерской.

Методы прокатки штампованных дисков

Существует две технологии прокатки штампованных дисков. Первая методика предполагает, что диск будет прокатываться по всей поверхности, включая и поверхности, которые не были подвержены деформации. С одной стороны, при применении такой технологии, диск колеса получается достаточно сбалансированным, но есть и определенные негативные последствия полной прокатки. Любой металл под воздействием сильных дополнительных нагрузок начинает менять свою структуру. Причем изменение структуры, прежде всего, касается поверхностного слоя.

Прокатка штампованного диска

Если говорить проще, начинает уплотняться наружный слой металла в диске. Однако при этом не происходит уплотнение внутреннего слоя металла. При таком процессе возникают внутренние напряжения между уплотненным наружным слоем и внутренним, относительно мягким слоем. А любое напряжение в металле может привести к появлению трещин. Помимо этого, наружный слой металла после полной прокатки становится более хрупким. А толщина металла по всей поверхности штампованного диска становится меньше. Вторая технология предполагает устранение деформации только на поврежденном участке диска. Ролик прокаточного станка не касается целой (не деформированной) поверхности диска, а работает только по поврежденному участку. Такая, более мягкая прокатка штампованных дисков практически не меняет внутреннюю структуру металла, за исключением деформированного участка. И при такой технологии процесс восстановления штампованного диска происходит несколько быстрее. Однако стоит заметить, что баланса диска, который был прокатан по мягкой технологии, добиться несколько сложнее. Но при правильном подходе, профессионализме работников сервиса, геометрия штампованного диска после мягкой технологии прокатывания получается близкой к идеалу. Кроме этого точечная (мягкая) технология восстановления диска обходится автовладельцу несколько дешевле, чем восстановление диска по первой технологии.

Почему автовладельцы чаще всего выбирают именно литые диски?

На сегодняшний день на авторынке можно найти огромное количество видов продукции. Стоит заметить что долговечность, надежность и другие свойства дисков зависят в первую очередь от материала, из которого их сделали. Одно название – литые диски, может сказать многое об этом продукте.

Если денежные средства позволяют, то рекомендуется покупать именно литые диски. Технология изготовления этого замечательного продукта такова: в готовую форму классическим методом литья заливается легко плавный материал. Благодаря такой технологии изготовления граница между диском и ободком практически отсутствует – это факт значительно увеличивает долговечность и надежность литых колес.

В качестве основного материала используется алюминий высокого качества и прочности, а также магний или титан. Хочется еще раз подчеркнуть, что по прочности эти диски значительно выше, например, штампованных дисков.

Что удивительно, такие колеса редко повреждаются, так как граница их деформации расположена намного выше, нежели чем у остальных видов колес. Потребуется не менее пяти прямых ударов в колесо, чтобы оно повредилось, но согласитесь, такой ситуации, как правило, ни у кого не возникало.

Если вам интересно знать, в чем преимущество таких колес, обратите внимание на эти пункты:

Маленькая масса.
Долговечность подвески.
С такими дисками поездка становится очень комфортной, а ход машины плавный.
Экономичность.
Литые диски не подвержены коррозии.
Преимуществом таких колес также можно назвать точность изготовления

Что собой представляют литые автомобильные диски?

Первоначально все без исключения колёса машин комплектовались штампованными дисками, надёжность которых вызвала сомнения. Они отличались низким уровнем качества и не могли использоваться на протяжении значительного интервала времени.

На смену штампованным автомобильным дискам пришли литые диски, которые вызвали небывалый ажиотаж среди водителей. Автомобили с литьём раскупались, словно горячие пирожки в голодный год. Особенно это касается подержанных видавших виды машин. Даже стоимость машин с литыми дисками была выше, чем аналогичных автомобилей со штамповкой.

Современный литой диск производится с использованием метода горячего литья. Металлическое сырьё плавят при высокой температуре до жидкого состояния и заливают в специальные формы. Несомненно, надёжность их выше, чем штампованных металлических дисков, но есть свои особенности использования и эксплуатации.

В силу технологии производства литые диски имеют одну слабую сторону. При достаточно сильных ударах и столкновениях их поверхность деформируется и её целостность нарушается. Повреждения приводят к нарушению геометрии диска и появлению характерного биения, отдающего в руль при движении автомобиля.

Современные машины оснащаются улучшенной версией литья коваными дисками технология производства, которых претерпела улучшения. Это было сделано специально для повышения надёжности и долговечности материала. При создании кованого диска заготовленный легкосплавный материал незначительно нагревается для повышения пластичности основания и подвергается штамповке.

Структура материла становиться волокнистой, что способствует значительному увеличению его прочности и надёжности. Кованые диски устойчивы к различному роду повреждениям и могут использоваться на протяжении значительного интервала времени.

Каждый автолюбитель должен помнить, что использование деформированного литого диска снижает безопасность вождения транспортного средства в несколько раз. Он может оказаться слабым звеном и тем самым спровоцировать аварию. Периодически надо проводить осмотр поверхности литых дисков, и если выявлены повреждения, принимать незамедлительные меры по их устранению.

Можно выделить следующие основные повреждения литых дисков:

  • повреждение лакокрасочного покрытия;
  • сколы и царапины;
  • осевое смещение;
  • трещины;
  • радиальное смещение;
  • нарушение целостности диска.

Использование разных видов станков

На гидравлическом стенде мастер способен реставрировать практически любую вмятину или дефект. Бывают случаи, когда приходится использовать гидравлическое и механическое оборудование.

Для стальных дисков

В процессе правки стальных дисков повреждённая часть прокатывается сквозь прижимные ролики. Диск надевается на вал, и на искореженные места воздействуют ролики под необходимым углом для выравнивания.

Универсальный фланец закрепляется на наконечнике вала, после одевается колесо и крепится с помощью гайки. Если колесо имеет несколько отверстий, то на фланец требуется надеть каждое отверстие. Крепёжные проёмы, имеющие деформацию, центрируются с использованием конических гаек. Электромотор размещён в нижней части станины, соединён с редуктором и клиноременной передачей. Натяжение клиноременной передачи также контролируется гайкой. На таком стенде можно проводить прокатку деформированных колёс с размерами от 10 до 15 дюймов.

Для легкосплавных дисков

Сейчас легкосплавные диски пользуются огромной популярностью как среди молодёжи, так и среди машин S-класса. Такие диски смотрятся очень эффектно, они легки и прочны. Они могут быть коварными и литыми.

Литые реставрируются очень просто: давление с помощью гидроусилителя подаётся на повреждённый участок. Кованые обода имеют лучшие характеристики, нежели литые. Существует большое количество методов ремонта кованых ободов с использованием насадок, через которые давление подаётся на деталь.

Самостоятельно повреждённый обод устанавливают на планшайбу. Рабочая поверхность, в свою очередь, оборудована пазами, предназначенными для крепления любой разновидности ободов. Среднее усилие, необходимое для восстановления формы, колеблется от 3 до 3−5 тонн. Такое давление создаётся с помощью гидравлического привода, который, в свою очередь, управляется гидравлическим распределителем с функцией настройки давления и клапаном редукции.

Рабочая жидкость (техническое масло) выталкивает цилиндр под давлением. Давление обеспечивает насос, который находится около двигателя в нижней части станка. Эффективность прокатки напрямую зависит от работоспособности насоса. С электродвигателем насос сообщается посредством муфты. На обратной стороне находится указатель биения — направляющая из металла с заострённым концом. Указатель биения служит для непосредственного выбора точки рихтовки и является важным фактором на завершающем этапе реставрации.

Станок для правки «литья» укомплектован рабочими насадками и штоками для более гладкой рихтовки. Устройство станка предусматривает ящичек для хранения инструментов и запчастей. Реже встречаются модели гидравлических аппаратов с ручным насосом, однако, они менее производительны.

Для правки восьмёрки

Гидравлическое оборудование для правки «восьмёрки» поможет исправить радиальную деформацию обода. При использовании такого оборудования диск укладывается на горизонтальную станину и прижимается выравнивающим гидравлическим прессом.

Универсальные дископравы

Универсальная станина для ремонта — это комбинированный подход к реставрации с использованием гидравлики и механики. Такие аппараты работают с диаметрами от 10 до 25 дюймов. Устраняют радиальное и осевое биение, восстанавливают место посадки резины и исправляют эллипсность. Ремонт такими аппаратами производится двумя способами:

  1. Двухсторонняя прокатка внутренней и внешней поверхности стационарными и мобильными роликами.
  2. Рихтовка с помощью гидроцилиндра. Управления в этом случае осуществляется гидрораспределителем.

Мощность таких станков 380 вольт, они оснащены трехфазным электромотором. Универсальные станки оснащены резцом для очистки напая после сварочных работ. Встречаются разновидности станков с ножницами для подрезки кромки.

Как выполняется процедура прокатки

В зависимости от степени повреждения и характера проявления нарушения геометрии на диске, применяются соответствующие способы прокатки.

Процедура имеет свои особенности в зависимости от того, о каком именно типе дисков идёт речь. Подход к прокатке будет совершенно разным в случае со штампованными и литыми конструкциями.

Поэтому эти процессы и нюансы их проведения нужно рассмотреть отдельно.

Прокатка штампованных изделий

Как утверждают специалисты, и это совершенно справедливое заявление, прокатка актуальна в большей степени именно для стальных штампованных дисков. Работать с литыми конструкциями подобными методами зачастую неактуально. Но о них расскажем чуть позже.

Штампованные изделия прокатываются двумя основными способами:

  • полным;
  • частичным.

В случае с полной прокаткой обработке подвергается вся поверхность повреждённого изделия, вне зависимости от того, где конкретно образовалась деформация или произошло искривление конструкции. Преимущество метода заключается в том, что на выходе получается практически идеально ровный, полностью сбалансированный диск. Но есть у метода и свои недостатки. Полная прокатка предусматривает воздействие на весь диск, включая участки, которые не были повреждены. В результате этого снимается часть металлического слоя, и толщина изделия уменьшается. Это приводит к том, что конструкция становится более хрупкой.

Последствием полной прокатки может оказаться повреждение и появление более серьёзных трещин при дальнейшей эксплуатации восстановленного элемента.

Потому существует альтернативный метод в виде частичной прокатки. Тут воздействие осуществляется лишь на повреждённую часть диска. Это приводит к совершенно противоположным сильным и слабым сторонам. То есть толщина всего диска не меняется, но идеального баланса достичь не удаётся.

Как именно рихтовать или прокатывать штампованный колёсный диск, решает сам автомобилист или мастер, который проводит диагностику.

Сама процедура прокатки выполняется согласно следующей технологии:

  • Сначала специалист проводит визуальный осмотр имеющихся дефектов. Это позволяет оценить, насколько сильно диск повреждён, и поможет ли в этой конкретной ситуации прокатка. За ряд дисков мастера даже не берутся, прекрасно понимая, что добиться желаемого результата не получится.
  • Если диск подлежит восстановлению, тогда его устанавливают и фиксируют на специальном станке.
  • На станке предусмотрен ролик, изготовленный из легированной стали. По нему вращается диск, возвращая постепенно свою начальную форму.
  • После завершения работы станка проводится контрольная проверка формы и геометрии, делаются необходимые замеры.

По завершению прокатки происходит процедура балансировки. Визуально её осуществить тоже нельзя. Тут применяется другой специализированный станок.


Станок для прокатки

Восстановление литых дисков

В действительности технология прокатки больше актуальна для штампованных, нежели для литых дисков. Использовать в отношении литых или легкосплавных изделий подобный станок целесообразно лишь в некоторых случаях. Это касается ситуации, при которой повреждения оказались крайне незначительными. Когда появляются дефекты в виде сколов, вмятин или трещин, используются иные подходы.

Чаще всего литые диски восстанавливают 2 основными методами.

  1. Аргонная сварка. Она далеко не во всех ситуациях гарантирует, что диск удастся восстановить в полной мере. Основная проблематика ситуации заключается в том, что нагревать подобные изделия нельзя, пусть даже незначительно. Это может негативно отразиться на эксплуатационных характеристиках, прочности и склонности к появлению новых дефектов.
  2. Ручная рихтовка. Фактически по литому или легкосплавному диску начинают наносить аккуратные удары, чтобы тем самым устранить какие-то неровности и вмятины. Процедура длительная, кропотливая и требующая предельной аккуратности. Из-за этого вручную рихтуют диски далеко не все мастера.

Изредка некоторые мастера в рамках рихтовки применяют гидравлические домкраты и иные подобные устройства, помогающие вернуть изделию его прежнюю форму. Но использование таких приспособлений требует чёткого соблюдения технологии и наличия у мастера опыта.

На практике легкосплавные литые диски практически не подлежат ремонту. В крайне редких случаях их можно восстановить, причём только частично и далеко не во всех автосервисах.

Что хорошего в правке литых дисков

Конечно, перед тем, как понять, нужна та или иная процедура вашему автомобилю, в первую очередь нужно определить все плюсы и минусы этого процесса. Безусловно, вы можете не делать правку литых дисков, а просто купить новый диск (или диски) и сделать замену. Однако это обойдется гораздо дороже, поэтому лучше посмотрите, что хорошего и полезного вам даст ремонт колес вашего автомобиля.

Положительные стороны правки литых дисков:

  • Эта процедура обойдется дешевле, чем покупка нового литого диска (которые являются самыми дорогими). Автовладельцам и так часто приходится тратиться на свою машину, поэтому никому не будет лишним иной раз сэкономить.
  • Конечно, повреждения литых дисков бывают разными. Бывают и такие проблемы, с которыми бессмысленно идти в ремонтный и салон или зал. Но если, например, ваш диск просто перестал выглядеть красиво и привлекательно из-за езды по не слишком качественным дорогам, то колесо можно просто покрасить. И, что очень удобно, это можно сделать в домашних условиях! Зачем покупать новый диск, если вы можете подправить старый прямо у себя в гараже?
  • Если же ваш диск пострадал чуть сильнее, то вы можете обратиться в ремонтный салон или центр за следующей процедурой – прокаткой. Прокатка выполняют одну очень важную роль и оказывают одну очень важную услугу – она избавляет колесо от лишних ненужных грузиков и придает ему круглую форму. Что это значит? Это значит, что теперь движение вашего автомобиля станет более ровным и сбалансированным. Таким образом, ездить вы будете комфортнее, а чувствовать себя безопаснее.
  • Иногда автовладельцы, которые не особо разбираются в машинах, начинают паниковать и преувеличивают проблемы, с которыми столкнулся их автомобиль, поэтому тут же опрометчиво решают, что им непременно нужно понять их литой диск. Но если вы обратитесь в ремонтный салон или центр по работе с автомобилями, то вы, возможно, выясните, что ваша проблема не так велика, как вам кажется. Диагностика – вещь, несомненно, важная.
  • Вам помоют колеса. Чем не плюс? У автовладельцев часто не хватает времени, чтобы наконец-то привести колеса после долгой езды по грязным дорогам в порядок.

Конечно, все положительные стороны правки литых дисков преимущественно будут зависеть от того, с какой проблемой столкнулся ваш автомобиль и какая конкретно процедура ему требуется.
