Как проверить стартер, полезные советы

Проверка стартера

В зависимости от конкретной модели автомобиля вам может потребоваться поднять переднюю часть автомобиля или снять впускной коллектор или какой-либо другой компонент, чтобы добраться до стартера. При необходимости обратитесь к руководству по ремонту автомобиля для конкретной модели.

Если вам нужно поднять автомобиль, надежно закрепите его на стойках домкрата, включите стояночный тормоз и заблокируйте колеса, чтобы автомобиль не катился.

• Убедитесь, что болты крепления стартера затянуты. Ослабленные крепежные болты не позволят приводу стартера должным образом зацепить маховик. Когда это произойдет, вы услышите шум металлического дребезжания и трения при попытке запустить двигатель, поскольку зубчатый венец на маховике и шестерня на стартере не могут правильно сцепиться.
• Если крепежные болты затянуты, снимите стартер с автомобиля и проверьте ведущую шестерню — это малая шестерня в передней части стартера, которая зацепляет маховик для запуска двигателя. Проверьте состояние зубьев шестерни. Изношенные или поврежденные зубья зубчатой ​​передачи также не позволят вам запустить двигатель.
• Используя стандартную отвертку, попробуйте вращать шестерню в обоих направлениях. Передача должна вращаться только в одном направлении. Если он движется в обоих направлениях или не двигается вообще, замените стартер.

Обязательно посмотрите следующее видео, чтобы получить наглядное представление о проблемных точках, на которые вы хотите обратить внимание

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.
Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.

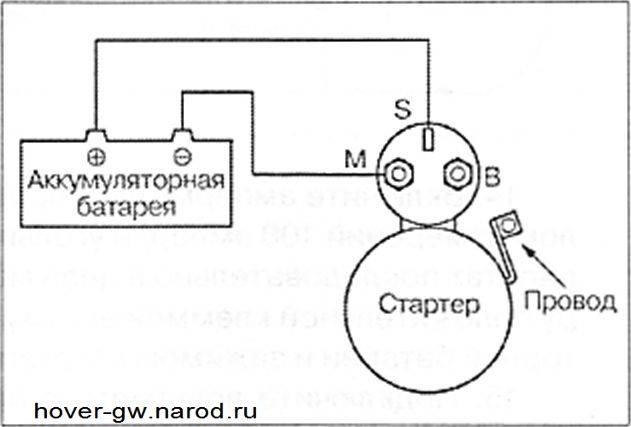

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.
Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Дефектовка электрики

Проверка ротора

Симптомы неисправностей:

• стартер щелкает втягивающим, но не вращает коленвал;
• стартер вращается с явным натягом и остановками;
• ощутимый запах горелой изоляции.

Как и у  двигателя постоянного тока, у ротора электростартера есть коллектор – узел, позволяющий обеспечить необходимое направление магнитного поля в обмотках при вращении. Это достигнуто путем применения ламелей – набора узких контактов, вращающихся вместе с ротором и подключающих к щеткам то одну обмотку, то другую.

Значительные повреждения ламелей  увеличат в разы износ щеток и снизят мощность стартера. Такой ротор ремонтируем в специализированной мастерской или заменяем новым.
Незначительные задиры, канавки на коллекторе устраняем самостоятельно. Зажав хвостовик ротора в патрон электродрели или шуруповерта, нужно сначала зашлифовать коллектор наждачной бумагой со средним зерном (200-300), а затем заполировать более тонкой (1500-2000).

После этого обязательно прочистить прорези между ламелями от пыли с помощью ножа или плоской отвертки. Движения должны быть осторожными, чтобы нож или отвертка не соскочили на поверхность ламелей, поцарапав их.

При длительной прокрутке, особенно с использованием мощной «тещи» (пускового устройства, какими обычно пытаются «оживить» автомобили в автосервисах), обмотки ротора  перегреваются. Если потемневшая изоляция с незначительным запахом гари терпима и указывает на ошибки при эксплуатации, то отслоение горелой изоляции – прямой повод к перемотке ротора или его замене, если это дешевле услуг специализированной мастерской.

Причиной перегрева частей обмотки становится ее короткое замыкание на корпус ротора. Проверяется это тестером в режиме прозвонки или лампочкой: один провод закрепляется на роторе, вторым поочередно касаемся каждой ламели коллектора. Замыкания между ними быть не должно.

Ещё кое-что полезное для Вас:

• Стартер крутит, но машина не заводится – в чем причина
• Втягивающее реле стартера — назначение, проверка и ремонт
• Бендикс стартера — функции, неисправности, проверка и замена бендикса на стартере

Проверка щеточного узла

Признаки неисправностей:

• стартер не вращается;
• снижена мощность стартера.

У современных электростартеров используется две пары щеток. В каждой паре одна подает на коллектор ротора «плюс» питания, вторая – «массу». Со временем износ щеток неизбежен, что приводит к ухудшению контакта и сначала потерей стартером мощности, затем – к его полной остановке.

Щетки стартера должны иметь достаточную длину, позволяющую сжать пружины и надежно прижать их к ротору. Если щетки изношены неравномерно или от них осталось по нескольку миллиметров, требуется замена либо щеток по отдельности, либо щеточного узла в сборе в зависимости от конструкции конкретного стартера.

Проверка статорной обмотки безредукторных стартеров

Симптомы неисправностей:

• потеря стартером мощности или его полная остановка;
• запах горелой изоляции.

Обмотки статоров безредукторных стартеров соединяются последовательно с ротором и имеют низкое сопротивление, поэтому в гаражных условиях проверить наличие межвитковых замыканий в них можно только визуально, по следам перегрева или механических повреждений. С помощью тестера или лампочки проверяем отсутствие замыкания на корпус, если таковое не предусмотрено конкретной схемой сборки стартера (модели, где статор подключен параллельно ротору). В первом случае тестер или лампочка подключается к «плюсовой» клемме статора, а второй вывод – к корпусу. Во втором случае предварительно отключаем от корпуса второй вывод обмотки.

При наличии на обмотках следов повреждения или перегрева, не говоря уже о признаках возгорания изоляции, статор подлежит замене или перемотке.

Печать

Диагностика устройства, запускающего двигатель, своими руками

Для точной диагностики нужен стенд для проверки генераторов и стартеров, которым оснащены станции техобслуживания. Но можно выполнить диагностику стартера своими руками.

Для правильного проведения диагностики, следует знать, основные правила и последовательность выполнения работ:

• в первую очередь диагностируется стартовое устройство,
• далее проверяется тяговое реле,
• затем проверяется якорь и щеточный узел,
• на завершающем этапе проводится диагностика бендикса.

Для общей проверки стартера его нужно демонтировать и зажать в тисках. Узел должен надежно быть зафиксирован, но не сильно зажат, чтобы не нанести механически повреждения во время проверки. Затем нужно взять кусок провода и замкнуть контактные болты. Исправный механизм придет в движение. В этом случае есть вероятность того, что неисправно втягивающее реле.

Проверить пусковой узел можно с помощью аккумулятора, присоединив его напрямую. Чтобы разобраться, как подключить стартер напрямую к аккумулятору, нужно изучить схему подключения.  Корпус надежно закрепленного пускателя нужно соединить с отрицательной клеммой аккумуляторной батареи, а положительный – к контакту включения устройства и верхней клемме втягивающего реле. Если устройство исправно, двигатель провернет шестеренку и выдвинется бендикс.

Для проверки втягивающего одним проводом нужно соединить реле и плюсовую клемму АКБ, а другим – корпус устройства с минусовой клеммой аккумулятора. При исправном реле якорь выдвинет шестеренку и раздастся характерный звук, напоминающий щелчок.

Следующим проверяется якорь устройства. Для этого нужно подать напряжение 12В непосредственно на пусковой узел, обходя тяговое реле. Таким способом нельзя точно определить, что именно неисправно: щетки или обмотки якоря. Причину неисправности можно определить визуально, разобрав узел. Можно дополнительно сделать проверку мультиметром.

Бендикс – устройство, отвечающее за бесшумность работы пускового узла. Для проверки демонтированный бендикс необходимо зажать в тиски. При этом следует использовать мягкую ветошь, чтобы не повредить устройство. Муфта бендикса должна проворачиваться лишь в одну сторону. Если она вращается в обе стороны, значит причина неисправности в ее поломке. В этом случае деталь нужно заменить.

Фотогалерея

 1. Проверка бендикса пускателя

 2. Проверка якоря и щеток

 3. Проверка щеток на массу

 4. Диагностика на специальном стенде

Предпосылки для проведения диагностики рассматриваемого узла

Перечислим признаки, указывающие, что именно стартер является причиной невозможности запуска двигателя:

1. Не слышно его срабатывания при повороте ключа зажигания в замке.
2. Стартер не отключается после запуска мотора.
3. Коленвал при вращающемся якоре устройства не проворачивается, и машина не может завестись.
4. При срабатывании слышен сильный посторонний шум, скрежет.

Прежде чем снимать агрегат и проводить его проверку, нужно исключить простые причины подобного поведения машины. Необходимо сперва убедиться, что провода, связывающие аккумуляторные клеммы и непосредственно стартер имеют надежное соединение.

Батарея также не должна быть разряжена. Если под рукой нет мультиметра, просто включите фары и подайте звуковой сигнал. Если свет тусклый, а звук недостаточно громкий, то аккумулятор, скорее всего, разряжен. В этом случае придется «прикуривать» от другого авто или заряжать батарею.

Дальнейшая диагностика «на месте» без демонтажа устройства

Если причина не в разряженной батарее, выполните следующее:

1. С выводов замка зажигания отсоедините провода и кратковременно замкните их между собой. Если стартер при этом сработает, то неисправен просто замок. В этом случае нужно будет завести мотор, поставить провода на место и продолжить движение.
2. Если описанный способ не помог, а замок зажигания исправен, для дальнейшей проверки понадобится дополнительный высоковольтный провод. Один конец его соедините с выводом тягового реле, а другим прикоснитесь к плюсовой клемме батареи. Срабатывание стартера укажет на разрыв в цепи от тягового реле до аккумулятора.

Если все описанное выше не заставило стартер работать, то причина невозможности запуска двигателя кроется именно в этом механизме. Его нужно будет демонтировать и следовать дальнейшим инструкциям, описывающим, как проверить исправность детали.

Демонтаж стартера и диагностика неисправностей

Демонтаж стартера производят в следующей последовательности:

1. Отсоединяют отрицательную клемму аккумуляторной батареи. Перед отключением АКБ необходимо проверить выключение зажигания. В некоторых автомобилях, если отключить аккумулятор при включенном зажигании, может «отвязаться» иммобилайзер, это серьезная проблема.
2. Отсоединяют положительную клемму АКБ. Отключают толстый и тонкий провод от клемм аккумуляторной батареи.
3. Выкручивают болты крепления АКБ (обычно их три). В некоторых автомобилях перед этим необходимо снять некоторые узлы в подкапотном пространстве. Лучше воспользоваться руководством по ремонту автомобиля для определения последовательности демонтажа. Во многих автотранспортных средствах снятие стартера производится со стороны днища.

После снятия стартера можно проверить его работоспособность отдельно от автомобиля. Для этого соединяют минусовую клемму с корпусом стартера проводником сечением не менее 6 кв.мм,  плюсовую клемму – с болтом на втягивающем реле ближе к корпусу электродвигателя стартера. Двигатель должен вращаться.

Отсутствие вращения электродвигателя – признак износа щеток либо неисправности коллектора.

Далее проверяют работоспособность втягивающего реле, пятаков и вилки. Для этого переключают положительный толстый провод на клемму болта втягивающего реле, удаленного от корпуса электродвигателя. Подключают проводник к управляющему выводу втягивающего реле, подключают его к положительной клемме АКБ.

Должно быть уверенное срабатывание (щелчок) втягивающего реле. Вилка должна приводить в движение бендикс (муфту с шестерней) до упора. Электродвигатель стартера должен стабильно вращаться.

Желательно произвести включение-выключение стартера несколько раз, при этом следить, чтобы бендикс передвигался на полную длину и без заеданий.

Если вилка стартера иногда залипает, ее необходимо менять.

Далее следует проверить биение вала электродвигателя при отключенных проводниках. Для этого нужно перемещать вал двигателя в поперечном направлении. Даже небольшие зазоры в области вал-втулка могут привести к смещению вала и механическому контакту якоря со статором.

Электродвигатель будет вращаться медленнее, притормаживаться, в конечном счете, перегреваться. В процессе проведения регламентных работ стартера втулки подлежат обязательной замене.

Для контроля износа щеток в большинстве случаев необходима полная разборка стартера. Для многих моделей это не представляет труда. С тыльной стороны стартера снимается ограничительное кольцо якоря, далее откручиваются сквозные болты стартера, производится его разборка.

С фронтальной стороны есть винты для снятия кожуха вилки и втягивающего реле. Как правило, щетки стартера исполнены в отдельном узле и меняются одновременно.

Представляет некоторую трудность помещение коллектора в область щеток. Можно при помощи тонкой нитки искусственно утопить щетки, потом вставить якорь и удалить нитки.

На разобранном стартере легко проверить износ вилки, бендикса, работоспособность обмотки втягивающего реле. Если имеется видимый износ коллектора, в процессе регламентного ремонта его растачивают.

После проведения ремонтных работ стартер собирают, контролируя центрирование вращающихся частей, далее проверяют работоспособность, не устанавливая на двигатель.

После этого производят установку на двигатель, подсоединяют проводники, после чего подключают аккумуляторную батарею.

Обычно после проведения комплекса регламентных работ стартера в полном объеме (замена щеток, расточка стартера, замена втулок, вилки, бендикса в случае необходимости, чистка внутренних поверхностей) стартер будет исправно работать в течение трех-четырех лет.

Для того, чтобы стартер прослужил дольше, следует выполнять следующие правила:

• не производить непрерывный старт двигателя длительностью более 15 секунд;
• при периодических отказах запуска стартера или нештатных шумах следует немедленно разобраться в причинах неисправности и ее устранить;
• следить за состоянием контактов на втягивающем реле, искрение и нагревание контактных зон может привести к разрушению втягивающего реле.

Исправный стартер, особенно в автомобилях с автоматической коробкой переключения передач, — основа комфортной и безопасной езды.

Видео — ремонт втягивающего реле стартера когда подгорают пятаки:

Как выполнить проверку стартера мультиметром

Проверка сопротивления стартера с применением мультиметра — основной метод диагностики сбоев системы запуска машины. Стартер, имеющий высокое сопротивление, истощает аккумулятор быстрее, чем генератор способен его подзарядить. В большинстве случаев, для проведения тестирование статора, его нужно разобрать.

Внутреннее устройство стартера:

1. Внешний корпус, поддерживающий реле и позволяющий прикрепить его к коробке передач.
2. Зубчатая головка (бендикс), которая должна зацепляется с маховиком мотора для передачи движения. Пока не повернется ключ зажигания, реле не будет двигаться.
3. Ротор, элемент, который постоянно крутится и контактирует с щетками.
4. Статор.
5. Щетки.
6. Электромагнитный соленоид.

Электрическое сопротивление

Для выполнения этого вида проверки, выставляют работу мультиметра в режим омметра. Чтобы проверить реле стартера, один измерительный щуп устанавливают на клемму в цепи зажигания, а второй — на заземлении. Когда стартерное реле  исправно, R=5 Ом и ниже. Если на шкале мультиметра пользователь обнаружил сопротивление, которое не соответствует условиям R=5 Ом, реле неисправно и нуждается в замене.

Аналогично можно узнать сопротивление, установив щуп красного цвета прибора на клемму линии зажигания, а черный — на заземляющую клемму. Включается режим напряжения с диапазоном 20 V. Запускается зажигание автомобиля, и проверяются показания тестера. Если оно не соответствует 12 V, в таком случае реле стартера подлежит замене.

Падение напряжения

Для проверки падения напряжения в стартере, потребуется пригласить помощника. Измерительный прибор устанавливают в постоянный режим при шкале 20 В. Подключают красный щуп прибора к красной клемме провода аккумуляторной батареи, а черный к цепи зажигания. Просят помощника повернуть ключ зажигания и наблюдают за показанием мультиметра. Падение напряжения для рабочего реле стартера не может быть выше 0.2 V.

Обмотка стартера

Стартерную обмотку можно проверить на целостность. Для этого ее измеряют мультиметром в режиме омметра.

До того как проверить обмотку стартера, прибор подключают между выводами обмотки и стартерным корпусом. Полученное R обязано быть не выше — 10 кОм. Аналогично тестируется обмотка ротора между коллекторной пластинкой и сердечником.

Щетки стартера

Эту проверка выполняется на снятом стартере. Проверяется отсутствие замыкания на массу. Включают измеритель в режим омметра между основной пластинкой и щеткодержателем. Если замыкания нет, R обязано равняться бесконечности.

Поскольку в процессе работы втулок может происходить падение тока во время запуска, моторчик будет нестабильно работать, а на коллекторах появятся повреждения, которые будут уничтожать щетки.

Втулки, имеющие разбитую посадку, создают условия для перекоса якоря и неравномерного изнашивания щеток. Тем самым увеличивается вероятность формирования в электрообмотке межвиткового КЗ.

Якорь стартера

Проверка якоря стартера мультиметром выполняется после того, как выполнен первоначальный контроль якоря. Его осуществляют путем подачи напряжения 12 V с АКБ, минуя реле, с непосредственным подключением стартера. Если он при прямой подаче напряжения стал работать, то причина сбоя запуска двигателя — износ щеток. Дальше потребуется выполнить разборку якоря и сделать визуальный контроль его внешнего состояния. И только после этого нужно проверить якорь стартера мультиметром в режиме омметра.

В ходе эксплуатации зачастую автолюбители могут найти повреждения обмотки путем внешнего осмотра. Например, между коллекторными ламелями обнаруживают стружку или находят выгоревшие ламели, неравномерный износ конструкций или распайку выводов.

Как проверить мультиметром

Зачастую в обычного автовладельца нет возможности произвести проверку контрольной лампочкой либо дефектоскопом, поэтому самые доступные методы проверки стартера — проверка на аккумуляторе и мультиметром. Щетки и обмотки стартера будем проверять на замыкание, в режимах мегомметра или прозвонки, а обмотки реле — на небольшое сопротивление.

Проверка стартера мультиметром

Разборка и проверка всех деталей стартера

Рекомендуем: Как определить нужно ли менять масло в АКПП?

Итак, как проверить стартер мультиметром — нужно лишь разобрать его и замерять сопротивление между:

• щетками и пластиной;
• обмоткой и корпусом;
• пластинами коллектора и сердечником якоря;
• корпусом стартера и обмоткой статора;
• контактом выключения зажигания и постоянным плюсом, он же болт шунта подключения обмоток возбуждения электродвигателя стартера (проверяется состояние втягивающей обмотки реле). При исправности должно быть 1-1,5 Ом;
• выводом подключения зажигания и корпусом тягового реле (проверяется удерживающая обмотка втягивающего реле). Должно быть 2-2,5 Ом.

Проводимость между корпусом и обмоткой, валом ротора и коммутатором, контактом зажигания и плюсовым контактом реле, между двумя обмотками должна отсутствовать.

Стоит отметить, что сопротивление обмоток якоря мизерное и обычным мультиметром его не определить, поэтому можно лишь прозвонить обмотки на отсутствие обрыва (каждая ламель коллектора должна звониться со всеми остальными) или проверить падения напряжения (на всех должно быть одинаковым) на соседних ламелях при подаче на них постоянного тока (около 1А).

Надеюсь, данная информация помогла вам узнать, как проверить стартер своими руками в гаражных условиях, имея в своем распоряжении только аккумулятор или мультимет. Как видите, проверка стартера на работоспособность может и не требовать профессионального оборудования или знания электросхем. Нужны лишь элементарные навыки использования омметра и тестера с контрольной лампочкой. Но для профессионального ремонта в обязательном порядке нужен и ППЯ — прибор проверки якорей.

Как известно, стартер является устройством, которое запускает двигатель автомобиля. Фактически, стартер является электродвигателем, который питается от АКБ. Вполне очевидно, что выход стартера из строя значительно усложняет или делает невозможным запуск ДВС.

При этом стартер редко выходит из строя неожиданно. Другими словами, на возникновение неисправностей указывают определенные признаки. Далее мы рассмотрим, по каким симптомам можно определить, что стартер неисправен, а также как проверить стартер от аккумулятора или мультиметром.

Основные неисправности

Как правило, стартер большей частью выдаёт неполадки следующего типа:

• выходит из строя тягущее реле, вращающее якорь электродвигателя;
• сгорает обмотка, коленвал автомобиля не прокручивается;
• ослабли, разъелись, оборвались электрические соединения;
• стартер продолжает работать после запуска ДВС.

Последний симптом указывает также на неправильное положение стартера, что легко исправляется подтягиванием фиксационных болтов. Ещё одна характерная неисправность, которая быстро исправляется — окисление клемм. В этом случае надо зачистить соединения мелкой наждачной бумагой, и заново запустить двигатель.

Грязная зона вокруг аккумуляторных клемм ухудшает поступление электрического тока. Это одна из распространённых причин неисправности стартовой системы автомобиля. Если слой ржавчины заметен невооружённым глазом вокруг одной или обеих клемм АКБ, нужно срочно очистить их раствором пищевой соды и воды, а также пройтись мелкой шкуркой.
Вот как это делается подробно:

• в небольшой ёмкости тщательно перемешать 30 г пищевой соды со стаканом воды, лучше дистиллированной;
• аккуратно отсоединить клеммы от батареи;
• очистить верхнюю часть аккумулятора тряпкой, погруженной в раствор — чистящее средство не должно просочиться внутрь АКБ;
• высушить поверхность салфетками или феном;
• вывернуть крышки банок, проверить уровень электролита — при необходимости добавить воду до верха заливных колец;
• очистить лоток, в котором находится АКБ;
• подсоединить клеммы, повторно завести мотор.

Но что делать, если выявить причину с первого раза не получается.

Снятие стартера для проверки на факт неисправности

Большая часть проверок проводится на демонтированном механизме, ведь он находится в неудобном месте и не позволяет автовладельцу проводить измерения. Для разных моделей принцип снятия устройства различается, но общий алгоритм имеет такой вид:

• убедитесь в отключенном зажигании;
• отбросьте «минус» с АКБ;
• снимите «плюс» с источника питания;
• отсоедините провода с аккумулятора;
• выкрутите крепежные винты (число может меняться);
• демонтируйте некоторые узлы, если они мешают достать устройство.

При возникновении трудностей лучше использовать инструкцию, которую приводит производитель. Для удобства демонтаж проводится с нижней стороны, а после снятия можно приступать к работе.

Как диагностировать проблему и отремонтировать стартер

Если визуально вы не смогли определить место, где пробита проводка, можно замкнуть проволокой в месте соединения всех ламелей и подать напряжение. В месте, где выгорает — пробой

Также надо обратить внимание на состояние ламелей. Если они повреждены и возможен ремонт, то надо произвести восстановление ламелей

Обмотка ротора стартера проверяется также лампочкой. Прикладываем к пластине коллектора стартер лампы и смотрим, загорается лампочка или нет. Если загорается, необходима замена обмотки или полная замена ротора. Если не загорается, проверяем сопротивление омметром. Сопротивление должно быть маленькое, примерно 10 кОм.

При межвитковом замыкании определить его поможет прибор для проверки якоря стартера. Решением проблемы будет исправление и выравнивание всех проводов и чистки их от мусора.

Если вышеперечисленные методы не помогли, вам поможет перемотка якоря.

Ремонт якоря своими руками начните с удаления короткого замыкания, обязательно очищаем место короткого замыкания и проверяем, не появляется ли оно вновь.

При распайке коллекторных выводов производим снятие ротора и хорошо зачищаем поверхности с помощью бормашины, запаиваем их и проверяем на межвитковое замыкание.

Чтобы определить сгоревший якорь необходимо воспользоваться аккумулятором.
