Проверка свечей накала на дизеле своими руками

Неисправности свечей накаливания в дизельных двигателях

Срок службы свечи зависит от ее конструктивных особенностей, материала электрода и условий эксплуатации. Штифтовые конструкции в среднем имеют ресурс до 30 тысяч километров пробега, но некоторые наиболее качественные способны обеспечивать бесперебойную работу до 60 тысяч километров эксплуатации.

Выполнять проверку неисправности свечей в дизельном двигателе лучше всего до наступления холодов, поскольку летом проблемы могут вовсе не проявляться. Наиболее распространенными неполадками этого элемента являются:

  • обрыв спирали;
  • разрушение или оплавление нагревательного стержня;
  • повреждение резьбы монтажного соединения.

Причинами неполадок могут служить как естественные процессы, так и нарушения правил эксплуатации. В их числе:

  • перегрев нагревательного элемента при подаче слишком высокого напряжения;
  • неисправность двигателя и нарушение режимов впрыска топлива;
  • загрязнение форсунок мотора;
  • повреждение корпуса наконечника;
  • некорректная установка свечи в двигатель;
  • электрохимическая коррозия;
  • неисправность электронного блока управления.

Для более эффективной работы свеча должна устанавливаться точно на периферии воронки топливовоздушной смеси. При этом она должна быть продвинута достаточно глубоко в камеру сгорания или в форкамеру. Диагностику и замену этого элемента следует доверять профессионалам.

Как проверить свечи накала на дизеле, не снимая с двигателя

Любая диагностика становится понятной и простой, когда деталь или устройство снимается с автомобиля. Однако проверить свечи накаливания можно и без снятия с мотора.

Лампочкой

Основная причина отказа устройства — обрыв спирали. Если цепь размыкается, то ток проходить не будет — простые законы физики.

Чтобы проверить спираль устройства, используется лампочка 12V:

  1. Электрод нагревателя накаливания подключить к плюсовой клемме аккумулятора через лампочку.
  2. Приложить корпус устройства к массе кузова.
  3. Если лампа загорается — спираль целая.
  4. Лампа не загорелась — нагреватель нуждается в замене.

Проверка свечей накала лампочкой

Это простейший способ, который не защищает от неисправностей в виде короткого замыкания. Лампа будет «звонить» такую спираль, но свеча работать не будет.

Мультиметром

Проверить свечи накала на дизеле мультиметром проще. Прибор заменяет собой лампочку и омметр. Самая важная характеристика свечи при проверке мультиметром — сопротивление спирали. Для этого:

  1. Прибор перевести в режим замера сопротивления.
  2. Один щуп приложить к электроду, второй — к корпусу.
  3. Замерить сопротивление.

Проверка свечей накала мультиметром не снимая с двигателя

Норма электрического сопротивления на дизельных нагревателях: 0,7-1,8 Ом. Если сопротивление ниже, значит, спираль замкнута. Если устройство не звонится или сопротивление стремится к бесконечности — обрыв.

Мощным мультиметром измеряется потребляемый ток, включая тестер параллельно. Ток должен быть от 5 до 18 Ампер. Если устройство использует для работы две полосы — 50 Ампер. При обрыве спирали ток будет отсутствовать, при замыкании — возрастать многократно.

«На искру»

Интересный способ проверки дизельной спирали, очень похожий на проверку свечей зажигания в бензиновых моторах. Чтобы проверить таким методом нагреватели, необходимо:

  1. Отсоединить от центрального электрода свечи кабель.
  2. Взять изолированный провод небольшой толщины и намотать его оголенную часть на плюсовую клемму аккумулятора.
  3. Свободный конец провода слегка прикладывать к электроду.

Сильное искрение свидетельствует о том, что спираль целая и нагреватель исправен. Слабая искра или ее отсутствие говорят  о неисправности устройства.

Как проверить свечи накала на дизеле?

Первый способ — проверяем свечи накаливания при помощи АКБ. Данный способ предусматривает проверку каждой свечи накаливания отдельно, это позволяет увидеть работоспособность каждой свечи в отдельности. Недостаток лишь в том, что вам придется выкручивать эти самые свечи накала. Дело в том, что некоторые модели авто имеют довольно сложную конструкция мотора и для того, чтобы достучаться к свечам накала приходится попотеть. В некоторых случаях требуется демонтаж некоторых, которые не позволяют доступиться к свечам накала. Чтобы произвести проверку этим способом вам потребуется кусок провода, ну и аккумулятор.

Снимаем свечу накаливания и подключаем к ее корпусу один конец провода, второй подсоединяем “-” на АКБ. Центральный электрод подсоединяем к “+” клемме аккумулятора. Наблюдаем за происходящим, если нагревательный элемент начинает интенсивно нагреваться, делаем вывод о том, что свеча исправна. Если накаливание не произошло или нагрелся только кончик свечи, свеча, скорее всего, неисправна.

Видео как проверить свечи накаливания дизель (со снятием)

Второй способ

Отключите от свечи накаливания провод питания, затем “+” электрод мультиметра подсоедините к центральному электроду свечи, “-” электрод подсоедините к корпусу свечи накала. Если прибор при этом не показывает никаких показателей, скорее всего где-то произошел пробой нагревательного элемента. Такая свеча требует замены. Недостаток этого способа заключается в том, что с его помощью очень сложно выявить слабый накал нагревательного элемента. Мультиметр покажет отсутствие пробоя, однако свеча будет плохо разогревать камеру сгорания.

Третий способ — проверка свечи накала “на искру”. Данный способ позволяет проверить исправность нагревательных элементов на предмет искрообразования. Чтобы проверить свечи накаливания “на искру”, необходимо иметь изолированный провод и АКБ. Концы провода необходимо зачистить (срезать по 2 см. изоляции).

Далее необходимо снять со свечей накала шину, а также отключить питание.

Один конец провода крепим к “+” клемме аккумулятора, после чего вторым его концом необходимо аккуратно быстро коснуться к центральному электроду.

Этот способ позволяет увидеть, как электрод реагирует на мгновенную подачу питания на нагревательный электрод. Исправный нагревательный элемент “отреагирует” на такое касание сильной искрой. В случае, если искра незначительная или ее нет вовсе, можно сделать вывод о том, что свеча полностью неисправна или работает некорректно, и уже очень скоро выйдет из строя полностью.

Принцип работы свечей с моноспиралью и двойной

Работа свечи накаливания напоминает работу электронагревателя. Электрический ток проходит через спираль и нагревает ее до рабочей температуры. Запуск дизеля во многом зависит от модели и возраста автомобиля. В более старых моделях свеча накала начинает работать при каждом запуске. В современных автомобилях при плюсовой температуре дополнительного подогрева не требуется.

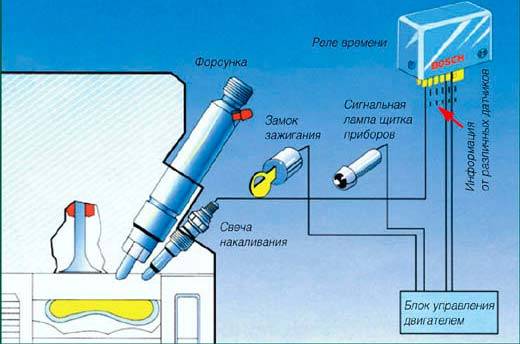

Нагревательными элементами управляет специальный блок. При повороте ключа зажигания они подключаются к аккумулятору, а на панели приборов зажигается соответствующая лампочка. Когда она погаснет, то камера сгорания прогрета и двигатель готов к запуску. Правда, как показывает опыт, полностью доверять этому реле нельзя.

Свечи бывают открытого и закрытого типа. Открытые применяются на старых автомобилях.


Нагревательные элементы закрытого типа состоят из корпуса и спирали, которая защищена кожухом. Внутри находится керамический порошок, обладающий хорошей теплоотдачей. Спираль изготавливается из тугоплавкого материала: никеля, железокобальтовых или железохромалюминиевых сплавов. От качества используемого материала, формы сердечника и регулируемой спирали зависит время нагрева и расход электроэнергии. Свечи закрытого типа называют штифтовыми, они бывают двух видов:

  • с металлической спиралью;
  • керамические.


В свою очередь, они могут быть с моноспиралью и двойной. Для нагревательных элементов с моноспиралью используется одна спираль. С ее помощью обеспечивается как накаливание, так и саморегулировка. Благодаря спирали достигается нужная температура и ограничивается максимальная. Кроме того, спираль увеличивает срок службы нагревательных элементов. Эта конструкция используется в большинстве двигателей и отвечает требованиям, предъявляемым к скорости и надежности нагрева. С развитием технологий на смену нагревательным элементам с моноспиралью приходят, имеющие двойную спираль, которые обладают лучшей регулировкой температуры нагрева.

Для изготовления спиралей используется резистивный материал.

Как проверить свечи накала на дизельном двигателе самостоятельно: 3 способа

Низкая температура окружающего воздуха – это неблагоприятные условия, как для бензинового, так и для дизельного двигателя. В зависимости от типа используемого топлива, различными способами решается задача пуска двигателя в мороз. Для старта автомобиля с дизельным мотором при низких и отрицательных температурах используется специальная система предпускового подогрева воздуха. Без нее двигатель не запустится при температуре окружающего воздуха ниже нуля.

Система предпускового подогрева воздуха в дизельных моторах устроена довольно просто. Она состоит из свечей накала и блока управления, который регулирует порядок их включения. В современных автомобилях подогрев камер сгорания не включается без необходимости, тогда как у старых машин свечи накала активируются при каждом пуске мотора. Специальная лампочка на приборной панели сообщает водителю дизельного двигателя, что включились в работу свечи накаливания.

В теплое время года водитель может не заметить, что одна или несколько свечей накала вышли из строя, поскольку без их участия автомобиль отлично стартует. Зимой же проблема скажется, когда возникнут сложности с пуском дизельного мотора. Убедиться, что двигатель не стартует именно из-за неисправности свечей, можно протестировав их. В рамках данной статьи мы рассмотрим 3 способа, как проверить свечи накала дизельного мотора самостоятельно.

Проверка свечей накала мультиметром

Мультиметр – универсальный инструмент, который должен быть в арсенале каждого автолюбителя. С его помощью можно проверить нагревательные элементы, не извлекая их из головки дизельного блока. Чтобы убедиться в исправности свечей накаливания при помощи мультиметра необходимо:

  1. Отсоединить от свечей провод, подводящий ток на центральный электрод. В зависимости от конструкции системы, к каждой свече может подводиться отдельный провод или они будут все объединены шиной, к которой подходит провод;
  2. Далее мультиметр потребуется перевести в режим замера сопротивления (Ом);
  3. Положительный щуп прибора соединяется с центральным электродом тестируемой свечи, а отрицательным необходимо коснуться корпуса свечи;
  4. Если в результате тестирования значение сопротивления останется на нуле, это говорит о наличии пробоя в свече накала.

Стоит отметить, что данный способ позволяет определить только пробой свечи накаливания. Если свеча не нагревает достаточно камеру сгорания, во время тестирования ее мультиметром это определить не удастся.

Проверка свечей накала аккумулятором

Надежный способ проверки свечи зажигания, который позволяет не только убедиться в ее исправности, но и определить достаточную степень нагрева, подразумевает использование автомобильного аккумулятора. Чтобы приступить к тестированию, предварительно потребуется снять нагревательные элементы из дизельного блока. Далее для проверки свечи накала необходимо:

  1. Обзавестись изолированным проводом длиной около 50 см;
  2. Взять свечу накала и установить ее центральным электродом на плюсовую клемму автомобильного аккумулятора. Соответственно, при этом нагревательный элемент будет смотреть вверх;
  3. Далее одна часть изолированного провода подводится к корпусу свечи, а другая к отрицательной клемме аккумулятора;
  4. В этот момент свеча накала должна начать нагреваться. Если она менее чем за 2-3 секунды успевает нагреться на 50-60%, это говорит о ее исправности. Если свеча плохо разогревается, потребуется ее замена.

Важно: При тестировании свечи накала аккумулятором требуется соблюдать технику безопасности. Не прикасайтесь к раскаленной свече накала голыми руками и используйте только надежно изолируемый провод для соединения корпуса свечи с минусовой клеммой

Самостоятельная проверка свечей накала дизельного двигателя

Как уже было сказано, свечи накаливания обеспечивают уверенный запуск дизельного мотора, что особенно необходимо в морозы. Условно такое решение можно считать своеобразным подогревателем. На разных моделях дизельных авто подобные решения могут отличаться по алгоритму работы и общей схеме реализации. Объединяет их одно – наличие вкрученной в блок свечи накаливания.

Ранние разработки предполагают постоянное включение калильных свечей на дизеле параллельно включению зажигания, то есть при каждой попытке завести дизельный мотор свечи накала нагреваются независимо от актуальной температуры ДВС. Что касается более «свежих» дизелей, накал может не активироваться системой в том случае, если двигатель уже прогрет или температура окружающего воздуха является плюсовой.

Данные особенности необходимо отдельно учитывать перед тем, как проверять свечи накала. Потребуется отдельно выяснить, при каких условиях задействуются элементы для прогрева камеры сгорания на конкретной модели дизельного двигателя. Включение свечей накала сопровождается загоранием отдельной лампы-индикатора, которая отображает пиктограмму-спираль на приборной панели в салоне автомобиля. По окончании работы даного решения для прогрева камеры на дизеле указанная лампочка тухнет.

В подобных ситуациях, когда дизельный двигатель не заводится, необходимо первым делом начинать с проверки качества подогрева какмеры сгорания. Свечи накливания можно проверить следующими способами:

  • подключить калильные свечи напрямую к аккумулятору (АКБ);
  • оценить качество образования искры на калильных свечах;
  • произвести проверку свечей накала тестером-мультиметром;

Проверка свечей накала напрямую от АКБ

Чтобы проверить свечи накаливания путем подключения к аккумулятору, следует их выкрутить из двигателя. Отметим, что для точной диагностики возникает необходимость выкручивать все установленные элементы. Также в отдельных случаях потребуется демонтировать определенные узлы на самом двигателе, которые не позволяют свободно добраться до свечей. Указанные нюансы являются существенным недостатком данного способа проверки. Дополнительно понадобится наличие специального инструмента, определенных навыков и свободного времени.

К преимуществам проверки от АКБ можно отнести точность, которую обеспечивает данный способ. Оценка состояния и работоспособности нагревательного элемента происходит по отдельности и наглядно. Это исключает возможность установки деталей, которые работают, но не обеспечивают должную степень накаливания.

Для диагностики свечи накала от аккумулятора следует взять провод с изоляцией длиной около 50-60 см. Затем снятую с двигателя свечу накаливания нужно перевернуть так, чтобы та часть, на которой происходит нагрев, смотрела вверх. После калильную свечу запитывают центральным электродом на «плюс» аккумулятора. Далее отрезком заранее приготовленного провода «минус» АКБ подсоединяется к боковой части корпуса свечки. Следующим шагом является проверка скорости нагрева и его эффективность. Быстрый и полноценный накал нагревательного элемента является признаком работоспособности. Медленный нагрев и/или частичный накал только оконечника говорит о необходимости замены.

Диагностика свечи накаливания по инетнсивности образования искры

Еще одним способом проверки калильных свечей на дизеле является такой, когда оценивается интенсивность искрообразования после подачи питания от АКБ. Для такой проверки необходим провод с изоляцией (аналогично перовому способу). Затем на концах необходимо снять изолятор так, чтобы оголить 100-150 мм. провода.

Далее с калильных свечей снимаются силовые провода, после чего зачищенный по концам провод для проверки крепится одной стороной к плюсовой клемме аккумуляторной батареи. Другим концом необходимо провести по центральному электроду тестируемого элемента для нагрева

Далее следует обратить внимание на такие признаки:

  • если деталь неисправна, тогда искрообразования не будет;
  • частичная работоспособность и слабый накал проявляются в виде слабой искры;
  • на полностью исправном элементе искра сильная, процесс искрообразования достаточно интенсивен;

Проверка сопротивления калильных свечей тестером-мультиметром

Также проверить свечи накала можно мультиметром. Такой способ требует меньше затрат по времени и является самым простым. Для диагностики не нужно выкручивать калильные свечи из головки. Достаточно отсоединить силовой провод от центрального электрода тестируемой свечи. Добавим, что конструктивно элементы накала на дизеле могут иметь как отдельные провода на каждую свечу, так и соединяться одной цепью.

Где находится реле свечей накала и как осуществить его проверку и замену?

Учитывая то, что это электронное устройство его проверку можно осуществить, используя мультиметр. Но предварительно реле необходимо отыскать. Внешне оно представляет собой коробочку, которая закреплена на кузове авто. Место ее фиксации на кузове называют «массой». Отыскать ее не составит труда. Для этого нужно просто проследовать по проводам, которые выходят из свечей зажигания.

Когда расположение установлено, нужно подключить мультиметр, путем соединения щупов с кузовом авто и клеммами, которые через провода передают ток на свечи накаливания и переключить его на режим измерения напряжения. Замер производится при включенном зажигании. При этом на выходе напряжение не должно быть меньше 12 вольт. Также можно измерить напряжение на клеммах аккумуляторной батареи и сверить его с тем, которое показывает мультиметр на клеммах реле. Если на реле меньше, хотя б на один вольт — оно не исправно!

Можно проверить напряжение между клеммами реле. При этом нужно учитывать нормативные значения сопротивлений.

Есть еще один способ как проверить свечи накала на дизеле и реле, регулирующее их работу. Нужно выкурить свечи, присоединить к ним провода и включить зажигание. Если происходит их накал, то свечи и реле в исправном состоянии.

Осуществить замену реле достаточно просто. Для этого необходимо отсоединить все провода, которые к нему идут, и снять само реле. Далее потребуется произвести очистку места соединения реле с «массой» и установить новую коробочку.

Рекомендуется также произвести осмотр и, при необходимости, замену свечей.

Как самостоятельно заменить свечи: алгоритм

Не забывайте о том, что при осуществлении замены нужно заменять все свечи накаливания вне зависимости от того, как они выглядят(даже если кажется, что они не имеют ни малейшего дефекта); визуальное состояние не является критерием качества. Подбор свечей происходит с учетом конкретного типа дизельного двигателя.

Снимаем защитные элементы

Свечи накала находятся в верхней части головки цилиндрического блока(невдалеке от форсунок дизеля). Иногда их нельзя увидеть сходу, поскольку двигатель закрыт специальной крышкой(сделанной из пластика) либо кожухом. Для того, чтобы получить доступ к интересующей области, эти защитные элементы нужно демонтировать.

Демонтаж калильных свечей

Выполнив все вышеописанные процедуры, можно приступать к демонтажу калильных свечей

Здесь вам потребуется ключ-трещотка, с помощью которого их можно выкрутить; главное — осторожность: легко можно уничтожить резьбу либо поломать саму свечу(о сложностях с необходимостью высверливания сломанных свечей говорилось в тексте выше)

Очистка контактов

Следующий шаг — очистка от грязи контактов, притом нужно выполнить ее на каждом из проводов свечи накала. Это обеспечит эффективную и бесперебойную работу всей системы, когда элементы будут вмонтированы в двигатель. Если контакт оказался«прикипевшим», вы можете демонтировать его с использованием плоской отвертки.

Зачистка отверстий

Промежуточный этап — зачистка отверстий, в которые свечи устанавливаются. Здесь вам потребуется особая разверстка, длина которой даёт возможность эффективной очистки«колодцев» для монтажа. Прежде, чем вкручивать на разверстку, нужно нанести специальное смазочное вещество. Далее разверстка вкручивается в каждый из«колодцев». Нюанс: желательно использование штатной(а не универсальной) разверстки. Также рекомендуется зачистить отложения в каналах напором сжатого воздуха.

Монтаж и проверка

Последний этап — непосредственно установка новых калильных свечей на дизель. Сделать это несложно, однако есть определенные нюансы, касающиеся фиксации: затягивать нужно до тех пор, пока вы не почувствуете легкое сопротивление. Момент затягивания может быть отрегулирован с помощью динамометрического ключа; он составляет 15 ньютонов на метр. Если вы перетянете, то в следующей раз при замене столкнетесь с вероятностью сломать свечу в отверстии.

После завершения процедуры очищенные наконечники проводов устанавливаются обратно на посадочные места и крепятся посредством гаек

Важно удостовериться в том, что они зафиксированы надежным образом, а также уточнить полное закрытие свечных контактов. После этого обратно подсоединяется минусовая клемма и проверяется работоспособность системы

Для этого нужно повернуть ключ зажигания, запустить двигатель и посмотреть, насколько корректно он работает в режиме прогрева.

Несмотря на относительную простоту замены свечей дизеля и скромный набор необходимого инструмента, многие автовладельцы сталкиваются с трудностями проведения работ своими силами, поломками свеч при их демонтаже и повреждением резьбовых соединений. Быструю и качественную замену свечей зажигания Вам помогут произвести специалисты компании «Восток-Авто». Для этого просто заполните форму, размещенную ниже.

Способы проверки свечей накаливания для дизеля

Выход из строя одной или двух свечей накала может быть незаметно при относительно теплой погоде. А при наступлении морозов сразу возникают трудности с запуском дизельного мотора.

Мы опишем три разных способа проверки работоспособности свечей накаливания. Выбор каждого из них зависит от того, есть ли у автомобилиста определенные приборы, инструменты, навыки и свободное время.

Способ 1 — Проверка свечей накаливания при помощи аккумулятора

Наиболее точную и наглядную картину об исправности нагревательных элементов для дизеля дает проверка на аккумуляторной батареей. Каждая свеча проверяется отдельно, при этом автолюбитель видит степень ее накаливания.

Недостатком данного метода диагностики будет необходимость выкручивания всех свечей накала. Это потребует в некоторых автомобилях значительных затрат времени, а также демонтажа некоторых деталей, затрудняющих доступ к нагревательным элементам.

  1. Для проведения испытаний понадобится изолированный провод длиной около 0,5 м.
  2. Свеча накаливания переворачивается нагревательным элементом вверх и устанавливается центральным электродом на плюсовую клемму АКБ.
  3. С помощью электрического провода нужно соединить минусовую клемму аккумулятора и корпус свечи (в боковой части).
  4. Если нагревательный элемент быстро накаливается более чем наполовину, то свеча исправная.
  5. При отсутствии накала или нагревании только кончика элемента — требуется замена свечи.

Ниже приведены более простые способы проверки свечей накала.

Способ 2 — Проверка свечей накаливания мультиметром

Иногда нет времени или инструментов, чтобы извлечь свечи накаливания из головки блока дизельного двигателя. В этом случае может оказаться полезной проверка мультиметром. Прибор устанавливается в положение для тестирования сопротивления (омметр).

Но предварительно необходимо отсоединить от свечей накала провод, подающий ток на центральный электрод. На каждый нагревательный элемент может подаваться отдельный провод или же все свечи могут соединяться медной или латунной шиной. Теперь остается плюсовой щуп мультиметра соединить с центральным электродом свечи, а минусовым щупом прикоснуться к боковой поверхности корпуса. Если стрелка не отклоняется или нет показаний на цифровом дисплее, то имеется пробой в нагревательном элементе. Свечу накаливания необходимо заменить.

Недостатком этого способа является трудность выявления нагревательных элементов со слабым накалом. Тестер покажет, что пробоя нет, а свеча будет недостаточно прогревать камеру сгорания.

Способ 3 — Проверка свечей накаливания на «искру»

Старым испытанным способом проверки исправности свечей накаливания является степень искрообразования. Для этого понадобится изолированный провод длиной 0,5-1 м, на обоих концах которого снимается по 1-2 см изоляции.

Теперь нужно освободить свечи накала от шины и подающего провода. Один конец проверочного провода крепится на плюсовой клемме аккумулятора, а вторым концом выполняется касательное движение по центральному электроду свечи накаливания (смотрите на видео ниже). Таким образом мы сможем наблюдать примерно следующее:

  • На исправном нагревательном элементе образуется сильная искра.
  • Если свеча слабо накаливается, искрение будет незначительным.
  • На полностью неисправной свече накаливания искры не будет вообще.

Данную проверку можно смело делать на старых автомобилях, у которых нет «мозгов» и компьютера. На видео ниже, таким способом проверяют свечи накала на дизельной Nissan Primera.

Приведенные выше способы проверки свечей накаливания позволяют самостоятельно обнаружить причину плохого запуска дизеля. При выявлении неисправной детали автовладельцу останется только заменить вышедший из строя нагревательный элемент. После этого завести двигатель на морозе, как правило, не составляет труда.

Как все работает?

Воспламенение топливно-воздушной смеси в цилиндрах дизельного двигателя происходит при температурах 800–850 °C. Когда мотор прогрет, такие показатели, в момент такта сжатия, достигаются моментально и запуск дизеля происходит без сбоев.

Но когда машина не прогрета, такой температуры, только за счет сжатия смеси, особенно в холодную погоду, достичь трудно — запуск двигателя проблематичен.

Чтобы решить эту проблему в дизелях были установлены свечи накала задача которых состоит в том, чтобы очень быстро прогреть воздух в цилиндрах до 75 градусов и тем самым обеспечить нужную температуру в момент такта сжатия.

Внутри изделий конструктивно предусмотрены две спирали — нагревательная и регулирующая.

Первая имеет функцию нагрева. Вторая за счет плавающего электрического сопротивления защищает свечу накала от перегрева.

Свечи будут работать до тех пор, пока температура охлаждающей жидкости не уйдет за отметку 60°C, это около 3 минут. Дальше мотор сможет работать без них.

Прежде, чем завести автомобиль необходимо включить зажигание и обратить внимание на панель приборов. Светящийся в виде спирали индикатор указывает на то, что происходит разогревание свечей накаливания

Как только лампочка погасла можно заводить машину.

В современных автомобилях, лампа в виде спирали может и не загореться. Это произойдет в том случае, если двигатель уже прогрет, а значит необходимость в свечах накала отпадает. Все это достигается благодаря современной электронике, отслеживающей температурные показатели мотора.

Также существуют свечи накаливания, которые долго держат температуру после разогрева, а поэтому отключаются сразу же после выключения стартера и подогревают воздух в цилиндрах дизеля за счет остаточного тепла.

Устройства очень энергозатратные, на нагрев одной свечи накала до 850-1350°C за пол минуты может уйти в среднем 8-16А (96–192 Вт), иногда 40А. Величиной напряжения и временем его подачи управляют электронный блок и тепловое реле (выключатель).

Последнее, при необходимости, только смыкает и размыкает цепь, тем самым устанавливая нужную температуру воздуха в цилиндрах. А ЭБУ регулирует весь процесс нагрева подавая сигналы на реле. Нужную информацию он берет от датчиков коленвала и охлаждающей жидкости.

Первым признаком, указывающим на то, что вышла из строя одна из свечей накала будет повторное загорание индикатора в виде спирали после запуска двигателя и продолжительное (около 50 сек) ее горение.

Если по истечении указанного времени, после прогрева автомобиля, индикатор не погас, значит вышло из строя реле времени (тепловой выключатель)

Важно сразу же провести замену устройства иначе выйдут из строя свечи накаливания по причине перегорания их теплового штифта

Сейчасчитают Что будет если перелить масло в двигатель

1.2k

Как правильно проверить уровень масла в двигателе

12k

Если на улице еще относительно тепло (выше +5°С), то выход одного или двух изделий вы вряд ли заметите, автомобиль все равно будет заводиться.

В ином случае, когда шкала термометра будет приближаться к нулю и ниже, даже с одной неисправной свечей автомобиль на холодную завести проблематично. Это можно будет сделать только в том случае если он прогрет до 60°С и более.

Типы свечей накаливания

Штифтовые

Свечи накаливания для дизеля бывают двух типов:

Они имеют схожую конструкцию, отличие заключается в рабочем элементе. В штифтовых, рабочим элементом является штифт накаливания из термокоррозийного стержня, плотно запрессованный в корпус свечи. Внутри него находится уплотненный порошок оксида магния и спиральная нить.


Электрическая схема такой свечи довольно проста. Ток подается на головку, от нее по токопроводящему стержню к металлической нити накаливания, состоящей из двух резисторов — нагревательной и регулирующей спиралей.

  1. Сопротивление первой постоянное, не зависящее от температуры;
  2. вторая спираль имеет положительный температурный коэффициент.

Принцип ее работы заключается в том, что чем выше температура мотора, тем меньше температура нагрева свечи (когда регулирующая спираль нагревается, ее сопротивление растет, и на нагревательную спираль подается меньший ток). Такая свеча нагревается до 850 градусов, время ее работы составляет от 4 секунд до двух минут и зависит от температуры мотора и параметров самой свечи.

Продолжительность подогрева горючего регулирует блок управления, контролирующий показания датчика температуры охлаждающей жидкости. На панели приборов имеется контрольная лампа, сигнализирующая о том, что работает подогрев. Когда она гаснет – двигатель готов к запуску. Существует два варианта включения свечей накаливания: ключ зажигания поворачивается во второе положение, либо предпусковой подогрев включается, когда открыта водительская дверца. Свечи, продолжающие работать после запуска мотора, помогают сократить время прогрева и обеспечивают более полное сгорания топлива, снижая тем самым выбросы вредных веществ.

Керамические

Керамические свечи накаливания – это второй тип подогревающих устройств. Ее электрическая схема не отличается от предыдущей. Рабочим элементом такой свечи является керамический стержень, внутри которого находится керамический нагревательный элемент. В течение двух секунд происходит нагрев стержня до 1000 градусов, в результате чего обеспечивается быстрый запуск дизеля, как у бензинового силового агрегата, без характерной для большинства дизельных моторов «раскачки».

Напряжение разогрева не постоянно, оно имеет три фазы. На этапе быстрого прогрева оно составляет от 9,8 до 11,5 В, стержень при этом нагревается до максимально возможной температуры. Когда заводится двигатель, подаваемое напряжение постепенно снижается до уровня, ниже напряжения бортовой сети автомобиля: во второй фазе до 7 В, в третьей – до 5.


Помимо этих трех фаз существует режим промежуточного накаливания, предназначенный для восстановления сажевого фильтра. Это помогает улучшить условия сгорания в процессе восстановления.

Керамические свечи накаливания имеют ряд преимуществ перед штифтовыми с нагреваемой спиралью. Наиболее значимые – это более высокая температура нагрева, которая обеспечивает лучшую работу свечей при холодном пуске, меньшая токсичность отработавших газов, более долгий срок службы, большая эффективность (их температура нагрева при равном напряжении значительно выше).

Часто производители устанавливают на дизельные моторы свечи с встроенным датчиком давления. Его показания помогают скорректировать температуру нагрева свечи и повысить ее эффективность.

Визуальная проверка свечей накала

Визуальная проверка позволяет выявить не только дефекты, но и работу топливной системы, срабатывание электронного управления, состояние поршневой, поэтому всегда внимательно осматривайте свечи накала, коль уже они сняты.

На свече есть дефекты

Если свечи ещё не выбегали свой ресурс, но уже имеют следы перегрева (примерно посередине нагреваемого стерженька), корпус вздувается и по сторонам разбегаются трещины, то это:

  1. Слишком высокое напряжение. Нужно измерить мультиметром напряжение в бортовой сети.
  2. Реле накала свечей долго не отключается. Засеките время срабатывание по щелчкам либо проверьте реле омметром.
Оплавление кончика свечи

Может происходить по причинам:

  1. Раннего впрыска топливной смеси.
  2. Загрязнения форсунок, вследствие чего распыл происходит неправильно. Можно проверить факел впрыска на специальном стенде.
  3. Слабая компрессия и позднее зажигание, а соответственно — перегрев.
  4. Накрылся напорный клапан. Тогда мотор будет достаточно жестко работать, а если попустить (на работающем моторе) гайку подводящего к форсунке топливопровода, то из под нее пойдет не топливо, а пена.

При визуальной проверке самой тонкой части свечи (та, которая и находится в форкамере) смотрите, чтобы она была хоть и потемневшей, но не с оплавленным железным корпусом, и без трещин. Потому, что даже если она и работает еще, то это будет продолжаться недолго, и вскорости придется снова проверять ее работу.

Кстати говоря, плохая работа свечи может случиться по причине недостаточного контакта с питающей шиной. При слабой затяжке гайки из-за вибрации, она приоткручивается. Но и тянуть сильно не стоит, можно повредить электрод. Часто свечи повреждаются непрофессиональными действиями при выкручивании/закручивании. Не редкость, что неправильное усилие крутящего момента может привести к потере компрессии, а их вибрация разрушает сердечник в керамических свечах накаливания.

Свечи накаливания – достаточно хрупкие, так что выкручивать их с двигателя, желательно, только если требуется замена. Причем, производить затяжку следует с помощью динамометрического ключа, поскольку усилие не должно превышать 20 Нм. Круглые гайки крепления электрического провода затягиваются только вручную; если шестигранные – ключом (но без нажима). Если применить большое усилие, то это скажется на зазоре (сузится) между металлическим корпусом и калильной трубкой и свеча начнет перегреваться.

Когда все вышеперечисленные проверки показали, что свечи в отличном состоянии, но при установке на двигатель они не работают, то тут нужно заняться электропроводкой и первое, с чего стоит начинать, это с предохранителей, датчиков и реле свечей накала.

Проверку реле времени и датчиков лучше доверить специалистам. Следует помнить, что система подогрева работает только на «холодном» двигателе, температура которого не превышает +60°С.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
