Автокондиционер: принцип работы и неисправности автокондиционера

Принцип работы автомобильного кондиционера

Работа автомобильного кондиционера основана на цикличности:

  • компрессор нагнетает хладагент в виде газа, вещество разогревается;
  • далее оно отправляется по каналам высокого давления к конденсатору;
  • здесь фреон отдает тепло и превращается в жидкость, давление которой по-прежнему остается повышенным;
  • из конденсатора жидкость переходит дальше через магистрали к осушителю, в котором из нее отводится влага и посторонние примеси;
  • следующий этап – поступление хладагента к терморегулирующему вентилю либо дросселю, где давление регулируется (снижается), в результате начинается превращение вещества в газ;
  • фреон перенаправляется в испаритель и из-за резкого уменьшения давления испаряется, забирая тепло извне, сконденсированная на испарителе вода уходит наружу;
  • после испарителя охладитель в виде газа попадает в каналы с низким давлением, которые ведут его обратно к компрессору.

Очевидно, процесс зацикливается и запускается заново.

Решетка автокондиционера

Работа кондиционера в составе климат-контроля

Автокондиционеры работают как отдельные устройства, либо в качестве компонента климат-контроля. При втором варианте в машине установлен блок управления. Через ЭБУ системы кондиционирования воздуха, обогрева и вентиляции объединены в единую схему.

При работе климат-контроля для поддержания комфортной температуры в салоне авто воздух подогревается вслед за охлаждением. Т. е. микроклимат регулируется за счет попадания части воздуха из испарителя в радиатор печки. Воздух смешивается с основным и приходит в нужное человеку состояние.

Панель управления системой климат-контроля

Независимо от того, действует ли система кондиционирования самостоятельно или входит в климат-контроль, ее конструкция остается неизменной. Она требует одинакового подхода к использованию.

Обслуживание системы кондиционера

В начале каждого холодного сезона эксплуатации, а также в случае изменения производительности системы, появления посторонних запахов необходимо производить обслуживание кондиционера. В его состав входят:

  • замена салонного фильтра;
  • очистка ребер радиатора, воздухозаборников;
  • чистка дренажной системы удаления конденсата.

Своевременное проведение регламентных работ увеличивает срок службы кондиционера автомобиля.

Меры предосторожности при обслуживании и эксплуатации системы

Во время выполнения ремонтных и регламентных работ системы кондиционирования следует соблюдать правила безопасности и меры предосторожности:

Замену оборудования и узлов следует производить при снятой клемме автомобильного аккумулятора.

Во время работы с герметичной системой необходимо использовать защитные очки.

При включенном кондиционере не выполнять работ в области вентиляторов.

Неисправности компрессора кондиционера

Регулярный техосмотр, правильно подобранное масло предотвращают поломки климатической техники. Однако неисправности компрессора кондиционера автомобиля все же случаются часто.

Настораживающие признаки:

  • От узла постоянно слышен шум, даже если кондиционер не включен, а работает только двигатель авто. Проверьте подшипник шкива.
  • Не включается электромагнитная муфта. Причин много, нужно искать.
  • Агрегат плохо охлаждает воздух в салоне. Возможна утечка фреона.
  • В компрессоре что-то трещит, урчит. Проверьте давление в горячем и холодном состоянии оборудования.

Появились один или несколько признаков – нужна профессиональная диагностика компрессора кондиционера автомобиля.

Причины

Автокомпрессоры – надежные узлы с большим рабочим ресурсом. Но сбои случаются, причин много:

  • Износились подшипники. Опасность в том, что повышается нагрузка на катушку, приводной шкив перекашивает, фреон может выйти полностью.
  • Перегрелась система, из-за чего вышла из строя муфта.
  • Деформировался корпус или патрубки в следствии некоего механического воздействия, нарушилась герметизация.
  • Вышли из строя клапаны, отвечающие за подачу рабочего вещества.
  • Засорился радиатор.


Устройство компрессора для автомобильного кондиционера

Дефицит либо избыток фреона также плохо сказываются на работоспособности системы.

Способы устранения

Холодильное оборудование – сложная установка, которую в гаражных условиях трудно восстановить.

Своими руками сделать можно следующее:

  • Заварите трещины на корпусе и патрубках автокомпрессора.
  • Замените уплотнители, предварительно удалив хладагент и демонтировав агрегат.
  • Поменяйте вышедший из строя подшипник приводного шкива, но только после снятия механизма, и, если вы знаете, как впрессовывать элементы.
  • Отремонтируйте электромуфту, в которой часто нужно поменять запчасти: пластину, катушку, шкив.

Поршневую группу трогать рискованно, так как нужно полностью снимать узел, разбирать, промывать детали. Перед процедурой удаляют фреон, сливают масло, поэтому лучше доверить обслуживание сервисменам.

Немного истории автокондиционеров

Климатические установки для машин начали использоваться до Второй мировой войны. Стоимость их доходила до одной трети от цены транспортного средства. В нашей стране автомобили с кондиционерами на заводе АвтоВАЗ стали выпускать лишь много лет спустя.

Уже в 1933 г в США сплит-системы использовались в каждом доме. В 1936 г ученые начали создавать кондиционеры для машин. Впервые их стали размещать в пассажирских автопоездах. Оборудование функционировало по тому же принципу, что и холодильная камера.

Впервые система охлаждения воздуха была установлена на автомобиль Packard. Решение обошлось дорого, поэтому и цена на авто составила 700 долларов. Из них 274 доллара (то есть треть от стоимости машины) пришлось на монтаж кондиционера. Минус климатической системы старого типа заключался в том, что она была огромной и занимала половину багажного отделения. При этом автоматическое управление отсутствовало. Очевидно, что такие автокондиционеры не стали популярными и производить их перестали. Но уже в 1941 г. климатические системы заново стали разрабатываться автогигантом «Кадиллак».

С началом военных действий исследования были приостановлены. Компания вернулась к разработкам, когда война прекратилась. Уже в 1954 г. был совершен прорыв в создании систем кондиционирования для автомобилей. Например, компания Nach-Kelvinator на своих машинах устанавливала как вентиляцию, так и отопление. Габариты системы климат-контроля были небольшими, она располагалась в подкапотном пространстве. С годами данные устройства завоевали популярность среди потребителей. Начиная с того времени принцип функционирования автокондиционера не поменялся.

С 1990 г. в США почти все автомобили укомплектованы климатическими системами. Но в России автокондиционеры ставились только на машины чиновников. Впервые климатическая система российского производства была установлена на автомобиль ЗИЛ-111. С 1960 г. простейшие устройства данного типа использовались на грузовых машинах. Только в 1976 г. по государственному указу автокондиционеры начали устанавливаться на комбайны, грузовые авто, самосвалы.

Охлаждающий контур

Пожалуй, единственной аварийной ситуацией в охлаждающем контуре следует считать разгерметизацию, вызывающую утечку хладагента.

Поскольку все элементы системы соединяются металлическими трубопроводами, обеспечить полную герметичность контура практически невозможно. В местах соединений происходит т.н. «штатная» утечка фреона, за счет которой кондиционер теряет около 8% хладагента в течение года. Такая ситуация не представляет проблем и требует только периодической дозаправки системы фреоном в ходе регулярного обслуживания.

При некачественном монтаже, разрушении герметизирующих и монтажных деталей (например, при появлении трещины в фиксирующей патрубок гайке), коррозии магистралей появляются дополнительные места утечек. Расход фреона превышает штатные показатели, кондиционер теряет производительность и скорость набора температуры, проявляется обмерзание деталей и т.д.

Однозначно диагностировать течь хладагента конечному пользователю сложно:

  • Он не располагает необходимой аппаратурой для оценки количества оставшегося в системе фреона. Показатели, по которым он может судить о состоянии контура – температура трубопроводов и радиаторов, давление в системе. Однако и эти измерения требуют специальных приборов — как минимум, крепящихся к поверхности термометров и манометрического узла (коллектора) и навыков обращения с ними.
  • В некоторых случаях судить о месте утечки можно по потекам масла и налипанию пыли, однако такой метод нельзя считать достоверным и работающим во всех случаях.

Для этого применяются различные методы:

  • Погружение в воду;
  • Использование мыльного раствора;
  • Применение ультрафиолетовых красителей и ламп;
  • Работа с течеискателями различных конструкций.

Устраняют протечку хладагента в следующем порядке:

Отключают сплит систему от сети.
Проводят визуальный осмотр магистралей, уделяя особое внимание местам соединения, качеству завальцовки и целостности арматуры.
При необходимости производят поиск мест разгерметизации (может потребоваться удаление фреона из системы, ее закачка азотом).
Протечки ликвидируют заменой деталей, пайкой проблемных мест, обрезкой патрубков в местах соединений с повторной завальцовкой. Работы ведут на системе без хладагента.
Проводят опрессовку контура.
Выполняют вакуумирование.
Заправляют систему фреоном.. При наличии необходимого оборудования выполнить все работы можно самостоятельно

Однако в сервисном центре ремонт будет выполнен качественнее и быстрее

При наличии необходимого оборудования выполнить все работы можно самостоятельно. Однако в сервисном центре ремонт будет выполнен качественнее и быстрее.

Устройство кондиционера автомобиля

Любой кондиционер по своему устройству схож с обычной холодильной системой. Она представляет собой замкнутый контур, по которому перемещается фреон. В процессе циркуляции фреон меняет своё агрегатное состояние из жидкого в газообразное и обратно.

Основные узлы и принцип работы системы кондиционирования

Важнейшими узлами системы кондиционирования являются:

  • компрессор;
  • конденсор (он же радиатор кондиционера) с вентилятором;
  • ресивер-осушитель;
  • напорная магистраль (тонкая горячая или тёплая трубка);
  • терморегулирующий вентиль;
  • испаритель;
  • вентилятор испарителя;
  • магистраль низкого давления (широкая холодная трубка).

При включении кондиционера шкив, приводимый в движение двигателем с помощью ремня, начинает вращать компрессор. Последний служит для сжатия газообразного фреона, который от этого сильно нагревается. Далее нагретый фреон попадает в радиатор кондиционера, где охлаждается с помощью вентилятора и набегающего потока воздуха. При охлаждении фреон переходит в жидкое состояние и в этой форме попадает в ресивер-осушитель, где очищается от примесей, грязи и продуктов износа. Из осушителя жидкий фреон через терморегулирующий вентиль поступает в испаритель. Этот вентиль регулирует подачу жидкого газа в зависимости от заполненности и температуры испарителя. В испаритель фреон попадает очень холодным. С помощью вентилятора холодный воздух попадает в салон, а фреон возвращается в компрессор.

Принципиально схемы кондиционирования в автомобилях разных моделей ничем не отличаются

Расположение и назначение радиатора кондиционера

Радиатор кондиционера — самый крупный узел в системе. Именно в нём происходит охлаждение фреона. Обычно он находится в передней части автомобиля непосредственно перед радиатором охлаждения двигателя. Такое расположение позволяет эффективно охлаждать фреон во время движения. Однако оно же делает радиатор кондиционера довольно уязвимым узлом. Поэтому некорректная работа кондиционера чаще всего связана с неисправностью конденсора.

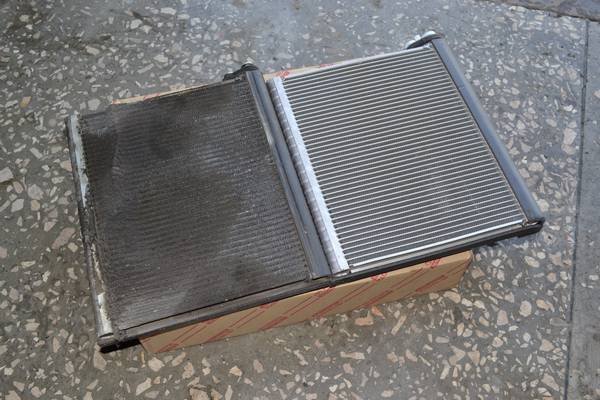

Причины выхода из строя радиатора кондиционера

Симптомы неисправности радиатора кондиционера довольно однообразны:

  • воздух охлаждается недостаточно;
  • воздух не охлаждается;
  • кондиционер работает только во время движения;
  • при остановке из воздуховодов идёт тёплый воздух.

Причины же выхода из строя радиатора кондиционера могут быть разными:

  • засорение конденсора грязью, пылью, тополиным пухом и т. д.;
  • коррозия и механические повреждения радиатора и магистралей высокого и низкого давления;
  • внутреннее засорение системы кондиционирования и непроходимость магистралей;
  • износ резиновых прокладок в соединениях;
  • чрезмерное давление при превышении необходимого количества фреона при заправке.

Функционал кондиционеров

В зависимости от модели и ценовой категории кондиционеры имеют определённое количество функций, которые условно можно разделить на основные (включение на холод и на тепло) и дополнительные. Основные опции являются неотъемлемой частью оборудования, когда как дополнительные могут включаться для повышений комфорта.

Основной функционал

Изначальным предназначением климатического оборудования была работа на понижение температуры воздуха в конкретном помещении. Поэтому охлаждение — первая и самая важная опция кондиционера. Благодаря циркуляции хладагента внутри системы аппарат выводит излишнюю температуру наружу, позволяя в жаркое время года создавать в жилой комнате комфортный микроклимат.

Со временем были разработаны технологии, позволяющие с помощью кондиционеров повышать температуру воздуха в помещении. Поэтому подогрев – второй основной функционал сплит-системы, обратный охлаждению. На современном рынке он уже стал обязательным даже для бюджетного сегмента, хотя до сих пор встречаются модели и без него (например, Electrolux или Midea). Именно такие варианты нельзя включать в холодное время года во избежание поломок.

Дополнительный функционал

В качестве дополнительных возможностей производители часто свои изделия оснащают опциями, повышающими комфорт пользователя. Среди них особой популярностью пользуется такой функционал.

  1. Очистка воздуха. Опцию обеспечивают механические и угольные фильтры, которые устанавливаются во внутреннем блоке и удаляют из воздуха физические загрязнения, а также неприятные запахи. В таком режиме кондиционер может работать и без основного функционала, просто подавая внутрь комнаты свежий очищенный воздух.
  2. Ионизация. Данная опция позволяет очистить подаваемый воздух от болезнетворных микроорганизмов и удалить даже такие сильные запахи, как табачный дым. Для этого внутри системы должен быть установлен ионизатор.
  3. Функциональный таймер. Тонкая настройка временных режимов работы кондиционера – безусловный плюс современному климатическому оборудованию. Включение по расписанию позволит охладить квартиру в летнее время незадолго до прихода с прогулки или работы.
  4. Ночной режим. Хотя современные модели уже практически бесшумны, ночью их работу все же слышно. Для комфортного сна предусмотрен режим, который переводит кондиционер на сверхтихую работу, продолжая активно охлаждать или нагревать комнату. Бесшумным функционированием отличаются модели General Climate, LG, Mitsubishi

Ремонт муфты компрессора кондиционера

Ремонт этого узла производят при наличии:

  • необходимых

    инструментов;

  • необходимых деталей для замены;
  • необходимых знаний и опыта.

Если всё это имеется, можно приступать к делу. Итак:

Если всё указывает на поломку подшипника, демонтировать муфту придётся обязательно

Важно определить, какой именно подшипник требуется.
Если прижимной диск и шкив не взаимодействуют, проблема может крыться глубже – в неполадках самого компрессора. В этом случае рекомендуется провести углублённую диагностику узла.
Если обнаружился неправильный зазор, в некоторых случаях его можно отрегулировать

При большом зазоре между диском и шкивом магнитное поле слишком слабо для их притяжения. При малом зазоре происходит их постоянное трение, что приводит к истиранию и износу обоих элементов. Зазор должен быть прописан в технической документации и измеряться специальным измерительным прибором.
Если на муфту не подается питание, дело может крыться в проводке. Нужно заменить оборванные провода.
Если в негодность пришло реле (проверить просто — нужно замкнуть его контакты друг с другом и включить систему, щелчок говорит об его неисправности), его необходимо демонтировать и заменить.

Устройство и основные элементы

Конструкция устройства считается самой сложной из всех элементов системы HVAC. Кондиционер в современном автомобиле состоит из:

  • компрессора;
  • конденсера (конденсатора);
  • магистралей высокого и низкого давления;
  • ресивера с осушителем;
  • испарителя;
  • расширительного клапана (дросселя);
  • элементов электрооборудования (датчиков).

Система полностью герметична и закольцована магистралями. Работу кондиционера обеспечивает специальный газ – хладагент, поглощающий влагу и отдающий тепло.


Схема устройства и основных элементов системы кондиционирования

Компрессор

Давление, создаваемое компрессором, обеспечивает передвижение хладагента далее по системе кондиционирования. Разделяя всю систему на контуры высокого и низкого давления, он приводится в действие от коленчатого вала посредством ременной передачи. Дополнительно конструкция оснащается механизмом отключения, в качестве которого чаще всего применяется электромагнитная муфта.

Конденсер

Главная задача элемента – охлаждение хладагента. Конденсатор, устанавливаемый перед радиатором системы охлаждения, состоит из изогнутых трубок. Между собой их соединяют перегородки, увеличивая площадь охлаждения и обеспечивая более высокую теплоотдачу. Газ в конденсаторе охлаждается потоками воздуха во время движения автомобиля. Также охлаждение может происходить и принудительно – с помощью вентилятора.

Магистрали

Делятся на два типа: высокого и низкого давления. Первые рассчитаны на повышенное температурное воздействие: в нагретом виде температура хладагента может достигать 110 градусов. Также магистрали устойчивы к повышенным нагрузкам и способны выдерживать давление до 1500 кПа, создаваемое при нагнетании хладагента.

В магистрали низкого давления газ попадает после прохождения через испаритель. К этому моменту давление хладагента уже близко к атмосферному, поэтому в качестве магистралей низкого давления применяются обычные трубки.

Осушитель

Емкость со специальным наполнителем, способным удерживать влагу, применяется для устранения влаги, попавшей в систему. Без осушителя капли воды, образующиеся в результате перепада температур, стали бы кристаллизироваться. Маленькие кусочки льда способны повредить систему, в первую очередь – компрессор.

Испаритель

Испаритель – второй радиатор системы кондиционирования, размещаемый под приборной панелью в салоне автомобиля (в модуле HVAC). Данный элемент испаряет хладагент, забирая тепло из окружающей среды. Также на нем устанавливается датчик температуры, регулирующий работу компрессора и препятствующий обледенению испарителя.

На поверхности радиатора появляется конденсат. Чтобы влага не попала на другие элементы, испаритель оснащен дренажной системой, выводящей конденсат наружу. Принудительную подачу охлажденного воздуха в салон автомобиля обеспечивает электровентилятор, установленный на испаритель.

Электрооборудование

Электрооборудование системы кондиционирования выполняет несколько функций:

  • сохранение заданной температуры;
  • принудительная подача воздуха;
  • управление всей системой.

За поддержание работы кондиционера отвечает электронный блок управления, который принимает и анализирует сигналы со следующих сенсоров:

  • датчики высокого и низкого давления;
  • датчик температуры испарителя;
  • датчик забортной температуры;
  • датчик положения дроссельной заслонки;
  • датчик температуры охлаждающей жидкости.

Полученные данные поступают в блок управления, который, в свою очередь, управляет работой муфты компрессора.

Правила эксплуатация автокондиционера

Продлить жизнь устройству, которое незаменимо в жаркое время года, достаточно просто. Приводим список рекомендаций, который позволит вам максимально отложить момент, когда вам придётся заниматься ремонтом этой сложной техники:

  1. Если на улице – жара, перед включением системы кондиционирования желательно открыть все 4 двери автомобиля, создавая благоприятные условия для полного проветривания салона. 3 – 5 минут достаточно, чтобы продолжить движение с включённым кондиционером.
  2. Никогда не опускайте стёкол при включенном автокондиционере (это касается и верхнего люка при его наличии, и дверей автомобиля). Дело в том, что поток встречного воздуха, попадая в салон, существенно снижает эффективность кондиционирования, заставляя кондиционер работать на полную мощность, увеличивая износ его деталей. Кроме уменьшения ресурса климатической системы, вы столкнётесь и с повышенным расходом топлива.
  3. Если по уважительным причинам автомобиль длительное время простаивает, или внешние условия не предполагают использования системы кондиционирования, следует еженедельно включать кондиционер, давая ему возможность поработать на протяжении 8 – 10 минут. Это необходимо для заполнения маслом всех деталей устройства – в противном случае металлические детали автокондиционера начнут корродировать, а эластичные прокладки – разрушаться.

Неисправности компрессора кондиционера

Регулярный техосмотр, правильно подобранное масло предотвращают поломки климатической техники. Однако неисправности компрессора кондиционера автомобиля все же случаются часто.

Настораживающие признаки:

  • От узла постоянно слышен шум, даже если кондиционер не включен, а работает только двигатель авто. Проверьте подшипник шкива.
  • Не включается электромагнитная муфта. Причин много, нужно искать.
  • Агрегат плохо охлаждает воздух в салоне. Возможна утечка фреона.
  • В компрессоре что-то трещит, урчит. Проверьте давление в горячем и холодном состоянии оборудования.

Появились один или несколько признаков – нужна профессиональная диагностика компрессора кондиционера автомобиля.

Причины

Автокомпрессоры – надежные узлы с большим рабочим ресурсом. Но сбои случаются, причин много:

  • Износились подшипники. Опасность в том, что повышается нагрузка на катушку, приводной шкив перекашивает, фреон может выйти полностью.
  • Перегрелась система, из-за чего вышла из строя муфта.
  • Деформировался корпус или патрубки в следствии некоего механического воздействия, нарушилась герметизация.
  • Вышли из строя клапаны, отвечающие за подачу рабочего вещества.
  • Засорился радиатор.


Устройство компрессора для автомобильного кондиционера

Дефицит либо избыток фреона также плохо сказываются на работоспособности системы.

Способы устранения

Холодильное оборудование – сложная установка, которую в гаражных условиях трудно восстановить.

Своими руками сделать можно следующее:

  • Заварите трещины на корпусе и патрубках автокомпрессора.
  • Замените уплотнители, предварительно удалив хладагент и демонтировав агрегат.
  • Поменяйте вышедший из строя подшипник приводного шкива, но только после снятия механизма, и, если вы знаете, как впрессовывать элементы.
  • Отремонтируйте электромуфту, в которой часто нужно поменять запчасти: пластину, катушку, шкив.

Поршневую группу трогать рискованно, так как нужно полностью снимать узел, разбирать, промывать детали. Перед процедурой удаляют фреон, сливают масло, поэтому лучше доверить обслуживание сервисменам.

Что нужно проверить в первую очередь?

Если ваш кондиционер перестал исправно работать или перестал включаться, не обязательно прибегать к помощи специалистов. В данном вопросе можно разобраться самостоятельно. На помощь вам придет информация, изложенная в данной статье.

Итак, для того, чтобы понять, за что браться в первую очередь, необходимо изучить основные причины и симптомы. И только после этого принимать какие-то меры, чтобы кондиционер работал как раньше. Таковыми являются:

  • Поломка компрессора. Понять, что сломался именно компрессор можно по появлению шума и масляным потекам на его корпусе. Часто не включается компрессор кондиционера потому, что происходит утечка такого вещества, как хладагент. Причинами утечки являются трещины на корпусе, поломки магистрали, а также износ резиновой прокладки. Реже причинами могут быть: ослабленный натяжной ремень, износ сальник вала, нарушение электрической цепи и грязь;
  • Поломка конденсора. Он предназначен для охлаждения хладагента, для того чтобы он охлаждал воздух в автомобиле. Неисправность возникает в случаях, когда конденсор порядком загрязнился. В результате охлаждение происходит не правильно, происходит так, что кондиционер начинает самопроизвольно выключаться, вплоть до того, что перестает включаться. Когда это происходит сразу же нужно его чистить, в противном случае будет происходить перегрев и повышение давления в системе охлаждения;
  • Поломка испарителя. В том случае, когда вы начинаете замечать, что ваш автокондиционер перестает нормально работать и при этом в салоне непонятно откуда появляется вода и странный запах, то будьте уверены, что вышел из строя именно испаритель. Причина такой поломки проста – коррозия, которая образовалась из-за грязи и закупорки трубки для слива влаги. Такое происходит чаще всего зимой;
  • Неисправность фильтра-осушителя. Еще этот элемент называют ресивер-осушитель. Его задача заключается в удалении влаги в системе, а также в очищении хладагента от разных отработанных продуктов компрессора. Причинами, по которым возникает такая проблема, может быть несоблюдение технологии по заправке автокондиционера. Для того, чтобы определить эту неисправность, достаточно проверить шланги — они не должны быть обмерзшими, и из-за этого автокондиционер может самостоятельно отключаться;
  • Неисправность, связанная с терморегулирующим вентилем. Он необходим для того, чтобы регулировать и контролировать хладагент в кондиционере, в зависимости от двух факторов: температуры и давления. Симптомы неисправности вентиля: непостоянное поступление охлажденного воздуха, автокондиционер работает периодически, обмерзают шланги. Поломка вентиля может быть спровоцирована механическим повреждением, некорректной регулировкой, попаданием грязи в систему;
  • Отказ вентилятора. Его задачей является дополнительное охлаждение хладагента. Но, так как этот элемент используется не в каждом кондиционере, эта проблема возникает не часто. И все же такая поломка может случиться. Симптомами неисправности является высокий шум от работы вентилятора или же полное отсутствие его вращений. Причина, по которой могла возникнуть эта неприятность, может быть таковой: изношенный подшипник, нарушение работы электрической цепи и различные механические повреждения;
  • Отказ датчика давления. Основной его функцией является выключение системы в случае критического давления уровня хладагента. В данном случае поломкой может скрываться в электронике. Первым проявлением неисправности, как правило, будет нестабильная работа и самопроизвольное выключение системы.

Учитывая вышеуказанные основные поломки, можно с полной уверенностью приступать к поиску поломки и ремонту. И после него ваша машина будет работать как прежде, а автокондиционер будет включаться.

Нестандартные звуки

Работающий кондиционер издает равномерный, негромкий шум, что вполне естественно. Но при поломках сплит-система начинает «звучать» странно.

По характеру издаваемого шума можно определить характер поломки:

Неравномерное гудение внешнего блока. Такой звук возникает при засорении внутреннего наполнения. Особенно громко звучит вентилятор, на лопастях которого осела грязь. Иногда неравномерный шум говорит о поломке одной из лопастей. Решит проблему качественная внутренняя очистка или замена вентилятора.

Неравномерное гудение внешнего блока

  • Бульканье. Такой звук не всегда говорит о поломке. Но если он раздается постоянно на протяжении нескольких дней, стоит провести диагностику. Бульканье может возникать при попадании воздуха в дренажную трубку. В этом случае образовавшийся конденсат не успевает вытечь и скапливается в трубке. Устранить неисправность помогает установка трубки под нужным углом.
  • Хлюпанье. Такой звук появляется, если блоки кондиционера некачественно закреплены. Поможет плотное затягивание всех крепежных элементов и трубок. Наружный блок нужно выставить с использованием строительного уровня.

Неисправности компрессора кондиционера

Регулярный техосмотр, правильно подобранное масло предотвращают поломки климатической техники. Однако неисправности компрессора кондиционера автомобиля все же случаются часто.

Настораживающие признаки:

  • От узла постоянно слышен шум, даже если кондиционер не включен, а работает только двигатель авто. Проверьте подшипник шкива.
  • Не включается электромагнитная муфта. Причин много, нужно искать.
  • Агрегат плохо охлаждает воздух в салоне. Возможна утечка фреона.
  • В компрессоре что-то трещит, урчит. Проверьте давление в горячем и холодном состоянии оборудования.

Появились один или несколько признаков – нужна профессиональная диагностика компрессора кондиционера автомобиля.

Причины

Автокомпрессоры – надежные узлы с большим рабочим ресурсом. Но сбои случаются, причин много:

  • Износились подшипники. Опасность в том, что повышается нагрузка на катушку, приводной шкив перекашивает, фреон может выйти полностью.
  • Перегрелась система, из-за чего вышла из строя муфта.
  • Деформировался корпус или патрубки в следствии некоего механического воздействия, нарушилась герметизация.
  • Вышли из строя клапаны, отвечающие за подачу рабочего вещества.
  • Засорился радиатор.


Устройство компрессора для автомобильного кондиционера

Дефицит либо избыток фреона также плохо сказываются на работоспособности системы.

Способы устранения

Холодильное оборудование – сложная установка, которую в гаражных условиях трудно восстановить.

Своими руками сделать можно следующее:

  • Заварите трещины на корпусе и патрубках автокомпрессора.
  • Замените уплотнители, предварительно удалив хладагент и демонтировав агрегат.
  • Поменяйте вышедший из строя подшипник приводного шкива, но только после снятия механизма, и, если вы знаете, как впрессовывать элементы.
  • Отремонтируйте электромуфту, в которой часто нужно поменять запчасти: пластину, катушку, шкив.

Поршневую группу трогать рискованно, так как нужно полностью снимать узел, разбирать, промывать детали. Перед процедурой удаляют фреон, сливают масло, поэтому лучше доверить обслуживание сервисменам.

Основные элементы системы кондиционера

Из каких элементов состоит автомобильный кондиционер в машине, какие расходные материалы нужно использовать для обслуживания системы кондиционирования, какова принципиальная схема агрегата? Для начала давайте разберем, как устроен кондер.

В зависимости от модели агрегата и машины, устройство автомобильного кондиционера может отличаться:

  1. Компрессорное устройство. Этот узел используется для сжатия расходного вещества — газа, а также его дальнейшего распространения по магистралям системы.
  2. Терморегулирующий вентиль или ТРВ. ТРВ кондиционера автомобиля представляет собой устройство, использующееся для регулировки перегрева пара. Если данный элемент по каким-то причинам сломается, это может привести к более серьезным неисправностям в работе системы кондиционирования воздуха.
  3. Конденсатор или радиаторный узел. Представляет собой теплообменник, использующийся для преобразования газа в жидкое состояние. Конденсатор позволяет выделять тепло воздушного потока, которое остается, в окружающую среду. Когда конденсатор обрабатывает воздух, его пары выходят через верхнюю часть устройства. Конденсатор передает их по магистралям системы. Если уровень давления жидкости будет слишком низким, то после того, как она попадает в конденсатор, она будет перемещаться в испаритель. Как правило, по своей конструкции эти устройства относятся к многопроточному или ленточному типу.
  4. Золотник. Используется для направления потока расходного вещества при смещении подвижных компонентов системы. При поломке данного элемента герметичность системы в целом будет нарушена, соответственно, это приведет к ее менее эффективной работе. Золотник, он же ниппель, следует проверять в первую очередь, если обнаруживаются проблемы в работе кондера.
  5. Муфта. Еще один немаловажный элемент, который включает в себя электросхема. Монтируется она перед компрессорным устройством. Конструкция этого компонента включает в себя катушку, прижимную пластину, а также вал. Принцип действия катушки заключается в образовании магнитного поля, когда на устройство начинает поступать напряжение.
  6. Набор уплотнительных колец. Комплектующие уплотнители, как можно понять из названия, используются для уплотнения и обеспечения герметичности системы в целом. Как правило, данные комплектующие элементы чаще всего выходят из строя, то есть теряют свою эластичность, после зимних холодов. По причине их износа в системе также может произойти утечка. Если это так, то автовладельцу нужно будет приобрести комплект уплотнительных колец для автокондиционеров и произвести их замену.
  7. Ресивер осушитель. Может находиться в зависимости от конструкции, в устройстве агрегата. Ресивер используется для обеспечения защиты работы компрессорного устройства, он способствует более полному испарению газа. Ресивер позволяет предотвратить попадание расходного вещества на компрессор, но нужно учитывать, что авто может быть и не оборудовано этим устройством. При отсутствии устройства функцию испарения жидкости будет выполнять моторный отсек, вернее, его высокая температура (автор видео — Nurlan Temyrbekov).

Масло для кондиционера

Кроме заправки хладагента, в систему кондиционирования необходимо периодически заливать масло, необходимое для исправной работы компрессора. Выбор вещества напрямую зависит от используемого хладагента. С R12, применяемом в автомобилях, выпущенных до 1994 года, используется минеральное масло Suniso 5G.

В автомобили, работающие на R-134а, заправляются только синтетические масла PAG 46, PAG 100, PAG 150.

В 1994 году также выпускали машины с компрессорами, допускающими использование как R-12, так и R-134a. Но даже если автомобиль сошел с конвейера в данный переходный период, недопустимо смешивать синтетические и минеральные масла. Такая смесь может быстро вывести из строя всю систему.

Заключение

Если не включается кондиционер, причины не нужно искать в испарителях, радиаторах, приводных ремнях. По этим причинам он может не охлаждать воздух, однако будет включаться и даже работать.

Лучше всего вместо приобретения набора заняться профилактикой, а также предупреждением проблем. Так, зимой раз в неделю нужно включать систему на 5-10 минут. Так мы исключим появление конденсата и обеспечим смазку всем необходимым деталям. Периодически мойте радиаторы. Своевременная профилактика позволит сберечь серьезные суммы на ремонт и заправку кондиционера. И больше не придется думать, почему не включается кондиционер.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
