Схема и принцип работы сцепления автомобиля

Из чего состоит привод сцепления

Из-за абсолютно разных принципов работы механического и гидравлического привода, они состоят из различных элементов.

Механический привод состоит из следующих деталей:

  1. Педаль сцепления, которая установлена в кабине автомобиля.
  2. Трос привода. Именно благодаря этому связующему звену происходит передача движения от педали к механизму включения сцепления, а именно к вилке переключения.
  3. Механизм регулирования хода педали сцепления.
  4. Рычажная передача.


Регулировка привода сцепления производится при помощи специального механизма, который ограничивает ход педали. Регулировка происходит с учетом износа фрикционных дисков сцепления в процессе эксплуатации автомобиля.

Гидравлический тип привода состоит из следующих элементов:

  1. Педаль сцепления.
  2. Главный исполнительный цилиндр.
  3. Емкость для хранения рабочей жидкости.
  4. Рабочий цилиндр.
  5. Система трубопроводов.

Устройство привода сцепления работающего при помощи гидравлики основано на использовании рабочей жидкости и двух цилиндров. При нажатии педали главный исполнительный цилиндр, состоящий из корпуса, штока и поршня, толкает жидкость по трубкам к рабочему цилиндру, где под действием давления перемещается поршень со штоком, и, в свою очередь, поворачивает вилку переключения сцепления.

Электрогидравлическая система очень схожа с обычным гидравлическим приводом. Исключением является только то, что цилиндр приводится в действие за счет подачи команды от компьютера автомобиля и работы специального сжимающего механизма.

Устройство и принцип действия

Рассмотрим устройство и работу механизма на примере отечественного ВАЗ 2107. Сцепление на ВАЗах, как на большинстве легковых машин, однодисковое, сухое, замкнутое. Устанавливается на маховике под алюминиевым картером, который болтами прикреплен к блоку цилиндров. Ведомый диск установлен на ступице вала коробки передач. Крутящий момент от него передается на ступицу через пружинно-фрикционный демпфер.

Выключение осуществляется гидроприводом. Главный гидроцилиндр располагается в моторном отсеке и закреплен с помощью двух гаек на шпильках педального узла. Рабочий цилиндр двумя болтами крепится к картеру сцепления. Трубопроводом они соединены между собой и с бачком для жидкости с гофрированным резиновым успокоителем. При нажатии ногой на педаль поршень главного гидроцилиндра, выдавливая через шланг жидкость под давлением, передает усилие на поршень рабочего цилиндра и затем на вилку выключения сцепления. Она поворачивается на шаровой опоре и по направляющей втулке перемещает выжимной подшипник.

Он в свою очередь давит на диафрагменную пружину корзины. Корзина сцепления, прогибаясь на опорных кольцах, отводит от ведомого диска нажимной. В результате первичный вал КПП и коленчатый вал двигателя рассоединяются. Прекращается передача крутящего момента. При отпускании педали муфты, пружины возвращают диски в состояние плотного соприкосновения, и трение возобновляет передачу крутящего момента.

Как работает?

Если вы не знаете, как работает сцепление, то наша статья поможет вам разобраться в этом вопросе. Рассмотрим принцип работы сцепления автомобиля на деле.

Если сцепление отпущено, то ведомый вал в это время зажат между нажимным диском и маховиком. Когда водитель нажимает на газ, в системе возникает трение, в результате чего крутящий момент перенаправляется от маховика ДВС на силовую скорость транспортного средства.Когда водитель выжимает педаль СС, детали агрегата начинают функционировать и взаимодействовать между собой. В результате этого ведомый вал освобождается от прижимного усилия. Чтобы это произошло, в работу вступает тросик устройства. На выжимной подшипник воздействует вилка отключения механизма, в результате чего подшипник начинает движение к маховику вдоль вала. После этого подшипник оказывает давление на пластинки нажимной пружины.

В том случае, если лепестки пружины механизма прогибаются в сторону маховика, пружина отгибает наружный край от нажимного диска, таким образом освобождая его. Одновременно тангенциальные пружинки отпускают нажимной диск, в результате чего крутящий момент перестает передаваться от мотора к КПП.

Если водитель отпускает педаль, нажимной диск начинает взаимодействовать с ведомым шкивом посредством диафрагменной пружины. Также стоит отметить, что нажимной диск взаимодействует с маховиком во время отпускания педали. Тогда крутящий момент начинает передаваться от мотора к КПП в результате образовавшихся сил трения.

Схема механизма с обозначением каждого элемента

Далее рассмотрим схему устройства а также расскажем, из каких деталей оно состоит.

  • 1 — непосредственно оболочка тросика механизма;
  • 2 — нижняя часть оболочки, наконечник;
  • 3 — устройство крепления тросика педали;
  • 4 — защитный чехол тросика;
  • 5 — нижняя часть тросика;
  • 6 — гайка, позволяющая регулировать положение педали;
  • 7 — контргайка;
  • 8 — поводок тросика;
  • 9 — вилка выключения механизма;
  • 10 — защитный кожух устройства;
  • 11 — винт крепления;
  • 12 — нажимной диск;
  • 13 — маховик агрегата;
  • 14 — ведомый шкив;
  • 15 — первичный шкив силового агрегата;
  • 16 — нижняя часть картера устройства;
  • 17 — непосредственно сам картер механизма;
  • 18 — пружина нажимного устройства;
  • 19 — подшипник, предназначенный для выключения во время переключения скоростей;
  • 20 — фланец муфты;
  • 21 — втулка муфты выжимного элемента;
  • 22 — уплотнительная резинка;
  • 23 — верхняя часть оболочки тросика;
  • 24 — верхняя часть тросика;
  • 25 — опорная деталь крепления педали устройства;
  • 26 — пружина педали механизма;
  • 27 — непосредственно сама педаль;
  • 28 — упорная пластина.

Самоблокирующийся дифференциал

Как понятно из названия, решает когда «прийти на помощь», сам. Он имеет разновидности конструкции, разберем его отдельно.

Дифференциал повышенного трения или еще можно услышать — LSD, но все это названия одного механизма. В зависимости от ситуации и необходимости, может работать, как обычный дифференциал, а может жестко себя блокировать, если появиться разность в:

  • угловых скоростей;
  • разность в крутящем моменте.

Вот по этому принципу и различают особенности его конструкции.

1. Дисковый механизм

Разновидностей имеет массу, но принцип работы один — обеспечить блокировку во время плохого сцепления, на льду или яме, одного из колес, по средствам фрикционных дисков. Таких дисков целый пакет, одни крепятся к полуоси, а другие к корпусу дифференциала. Во время обычной поездки диски разжаты и на движение колес не влияют.

1 — корпус; 2,4 — шестерни полуосей; 3,5 — наборы фрикционных дисков; 6 — ось блока сателлитов; 7 — раздвижные полукольца.

При потере сцепления — фрикционные диски полуосей, и дифференциала сжимаются и крутящий момент передается от дифференциала на полуось напрямую, без участия сателлитов. Т.е. крутящий момент в основном перейдет на ту полуось, которая вращается медленнее. А все, благодаря силе трения, происходящей между фрикционными дисками.

Если в машине предусмотрен гидравлический привод, то степень сжатия будет переменной, а если установлен пружинный механизм — регулярная. Применяется как в качестве межколесного дифференциала, в основном в спортивных авто, либо между осями у полноприводных внедорожников.

Видео-урок по принципу работы блокировки дифференциала

2. Вязкостная муфта (вискомуфта)

Используется крайне редко, из-за своих ощутимых недостатков:

  • несовместимость с некоторыми ABS;
  • частые случаи перегрева.

Т.к. вискомуфта имеет внушительные размеры, то и применяется лишь между осями. Правда, случаются прецеденты, установки ее место дифференциала при полном автоматическом приводе. Название она свое получила из-за особенности работы.

Набор перфорированных дисков, помещен в супер вязкую жидкость (силикон), и запечатан в герметичный контейнер. Так же как и в случае с дисковым дифференциалом, пакет дисков поделен на две части, одни на ведущем вале, другие на ведомом. Если ведущий вал набирает обороты, прикрепленные к нему диски, также ускоряются. При этом они взбивают силикон, который затвердевает и блокируется с дисками ведомого, происходит блокировка дифференциал. Когда скорость вращения стабилизируется — жидкость вернется к исходному состоянию.

3. Червячный (винтовой) механизм

Имеет свойство частично блокировать дифференциал в зависимости от величины крутящего момента. Внутри механизма, вместо привычных сателлитов, располагается червячная передача, замысловатой конструкции. Придумали её еще в 1958 году, а актуальна она и по сей день. Самые популярные Torsen T-1, Torsen T-2 и Quaife.

Особенность данного типа блокировки в том, что процесс переноса крутящего момента возможен лишь от ведущей шестерни (самого червяка) к ведомой (полуосевой), из-за больших сил трения. Как это работает? В разных конструкциях T-1 или T-2, особенности построения червячного механизма, отличаются только расположением сателлитов. В Т-1 поперечно корпусу, а в Т-2 — продольно. Конструкция Torsen обоих поколений настолько чувствительна, что колесо, попавшее на лёд, не успевает физически пробуксовать. Широкое применение они нашли как в межосевых так и в межколесных дифференциалах.

4. Электронная блокировка

По сути, данный вид не является дополнительным конструктивным элементом дифференциала и не блокирует его. Всю работу на себя берет тормозная система, под управлением антипробуксовочной системы и запускается по средствам датчика. Реагирует электронная блокировка на изменение в угловой скорости ведущей оси.

Принцип действия основывается на управлении дифференциалом по средствам программного обеспечения. Если колесо теряет сцепление, возникает в тормозной системе давление, и оно замедляется, увеличивая тем самым тяговую мощность. Крутящий момент, в этом случае, перераспределяется на другое колесо.

Изобретение механизма сцепления

Изобретение механизма сцепления приписывается Карлу Бенцу. Так это или не так, достоверно установить невозможно: производством и совершенствованием первых автомобилей в XIX веке одновременно занималось сразу несколько компаний, и все они шли по своему развитию, что называется, «ноздря в ноздрю». Старейшим видом сцепления, широко распространённого на большинстве автомобилей конца XIX – начала XX века, было сцепление конического типа. Его фрикционные поверхности имели коническую форму. Такое сцепление передавало бо́льший крутящий момент, при тех же габаритах, по сравнению с нынешним однодисковым, было предельно простым по своему устройству и в уходе за ним.

 Тяжёлый конический диск такого типа сцепления обладал большой инерцией, и при переключении передач после выжима педали ещё продолжал вращаться на холостом ходу, из-за чего включение передачи было затруднённой операцией. Для торможения диска сцепления применили специальный агрегат – тормоз сцепления, однако его использование было лишь половиной решения проблемы, как и замена одного конуса двумя менее массивными. В итоге, уже в 1920-х годах от такой тяжёлой и громоздкой (к кому же требующей значительных мускульных усилий в использовании) конструкции, как коническое сцепление, полностью отказались. Также существовало сцепление с обратным конусом, работавшее на разжимание.

 Сам принцип данного механизма нашёл новое воплощение в конструкции современных коробок переключения передач с синхронизаторами. Синхронизаторы коробки передач, по сути, и представляют собою маленькие конические сцепления, которые работают за счёт трения бронзы (или другого металла с высоким коэффициентом трения) по стали.

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

  • маховик, жестко закрепленный на коленчатом валу силового агрегата;
  • 2 диска – нажимной и ведомый, составляющие фрикционный механизм;
  • кожух;
  • нажимные пружины;
  • подшипник;
  • диафрагменная пружина в виде концентрических рычагов;
  • вилка;
  • рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной.

Когда вы нажимаете педаль, узел работает по такому алгоритму:

  • Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
  • Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
  • Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
  • Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
  • Алгоритм повторяется при каждом переключении скоростей.

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

  1. коленчатый вал;
  2. маховик;
  3. ведомый диск;
  4. нажимной диск;
  5. кожух сцепления;
  6. нажимные пружины;
  7. отжимные рычаги;
  8. нажимной подшипник;
  9. вилка выключения сцепления;
  10. рабочий цилиндр;
  11. трубопровод;
  12. главный цилиндр;
  13. педаль сцепления;
  14. картер сцепления;
  15. шестерня первичного вала;
  16. картер коробки передач;
  17. первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

  • педали,
  • главного цилиндра,
  • рабочего цилиндра,
  • вилки выключения сцепления,
  • нажимного подшипника,
  • трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

  • картера и кожуха,
  • ведущего диска (которым является маховик коленчатого вала двигателя),
  • нажимного диска с пружинами,
  • ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Что такое сцепление в автомобиле

Выше уже отмечено, что сцепление обеспечивает отсоединение коробки передач от мотора. Для этого могут использоваться механизмы различного типа: гидравлические, фрикционные, электромагнитные. В зависимости от типа используемого сцепления особенности его конструкции и функционирования будет различным:

  • у механизмов фрикционного типа передача вращения коленвала обеспечивается силами трения, возникающими между ведущими и ведомыми элементами;

  • в сцеплениях, использующих гидравлическую энергию, отсоединение и присоединение КПП к двигателю обеспечивается давлением жидкости в замкнутой системе;
  • принцип работы электромагнитных сцеплений основан на свойствах магнитных полей одинаковой и разной полярности.

Кроме того, сцепления разделяются на следующие подвиды:

  • по числу используемых дисков – одно- или многодисковые;
  • по условиям использования – сухие либо влажные (их элементы погружены в специальную ванну с маслом);
  • по способу приведения в действие прижимного диска – механизмы с диафрагмой, расположенной в центре, и с круговыми пружинами.

Выбор того или иного типа сцепления зависит от множества факторов. Кроме того, большое значение имеет стоимость машины и престижность бренда. Так, на дорогих иномарках премиум-класса широко используются электромагнитные механизмы, обеспечивающие высокую точность срабатывания. На отечественных же моделях, в особенности не самых новых, в большинстве случаев используются сухие фрикционные механизмы замкнутого типа, главное преимущество которых – простота конструкции и обусловленная ей низкая стоимость.

Принцип работы и механизм

Вся работа сцепления построена на трении между дисками. Ведущий диск является частью ДВС, а ведомый диск – элемент трансмиссии. Когда водитель отпускает педаль, то пружины сжимают диски вместе. В итоге за счет фрикционных поверхностей, диски притираются и продолжают вращение с равной угловой скоростью. От силы лепестков пружин зависит показатель абразива диска.

Когда водитель выжимает сцепление, основа привода перемещают вилку, которая впоследствии оказывает влияние на подшипник. Последний перемещается до упора. Пружины в этот момент уже готовы прижать два диска, что значит, что вилка разорвала связь между трансмиссией и маховиком ДВС. Все трансмиссионные удары, когда водитель резко бросает педаль, когда ТС тронулось с места, поглощают и сглаживает отдельный тип пружин.

Мокрого трения

Механизмы этого сцепления выполняют свои функции в масляной среде.

Оно применяется на мотоциклах, которые имеют поперечное расположение мотора.

Это обусловлено конструктивной особенностью самих мотоциклетных моторов. Здесь используется один и тот же картер: как для коробки передач, так и мотора.

Принцип работы. Шток, который пропускается через пустотелый вал коробки, посылает возвратно-поступательное движение от троса рычага сцепления.

Роль выжимного подшипника играет шарик на торце штока. Он воздействует на грибок. В результате отводится нажимной диск, сжатие между пакетом дисков ослабляется, вал коробки перестает крутиться.

Виды механизмов сцепления

Механизмы сцепления можно классифицировать:

  • по способу управления – сцепление с механическим, гидравлическим, электрическим или комбинированным приводом (например, гидромеханическим);
  • по виду трения – сухое (когда фрикционные накладки работают в воздушной среде) или мокрое (сцепление, работающее в масляной ванне);
  • по режиму включения – постоянно замкнутые и непостоянно замкнутые;
  • по числу ведомых дисков – одно-, двух-, или многодисковые;
  • по типу и расположению нажимных пружин – с расположением нескольких цилиндрических пружин по периферии нажимного диска и с центральной диафрагменной пружиной;
  • по числу потоков передач крутящего момента – одно-, или двухпоточные.

Механический вариант является наиболее простым по конструкции и принципу действия. В случае его использования, водитель или механизатор, нажимая на педаль, посредством тяг и тросов передаёт усилие непосредственно на вилку сцепления. В гидравлическом варианте сцепления задействуется также поршень с гидравлической жидкостью. Как правило, данный вариант применяется на большегрузном автотранспорте, чтобы облегчить работу водителя. При использовании гидравлического привода сцепления величина полного хода педали остаётся постоянной (это обеспечивается наличием у педали сцепления возвратной пружины). Однако величина её рабочего хода меняется, компенсируя уменьшение толщины ведомого диска в результате износа: чем меньше становится толщина диска, тем, при том же полном ходе педали сцепления, бо́льшим оказывается её рабочий ход, и тем «выше» (ближе к концу обратного хода педали при её отпускании) срабатывает сцепление.

У педали сцепления с механическим тросовым приводом полный ход прибавляется по мере износа ведомого диска (педаль сцепления приподнимается вверх относительно уровня пола), вместе с этим увеличивается и её рабочий ход. Свободный ход педали устанавливается регулировкой длины троса. Он составляет в нормальном положении порядка 30…40 мм.

По своей конструкции, сцепление бывает электромагнитного, фрикционного или гидравлического типа. Фрикционный вариант сцепления обеспечивает передачу вращающего момента при помощи силы трения. Сцепление электромагнитного вида контролируется посредством магнитного поля. В гидравлическом варианте сцепления связь обеспечивается под воздействием потока гидравлической жидкости.

Сцепление является электромагнитным, если сжатие ведущих и ведомых элементов механизма производится посредством электромагнитных сил. Электромагнитное сцепление постоянно находится в разомкнутом состоянии. Этот редкий вид сцепления устанавливался на некоторых модификациях машин с ручным управлением. Между ведущим и ведомым дисками находился ферромагнитный порошок, не мешающий раздельному вращению валов. Но после подачи электрического тока в обмотку электромагнита порошок «затвердевал» и передавал крутящий момент.

Для высоких нагрузок, таких как грузовые и спортивные автомобили, применяется также керамическое сцепление с высоким коэффициентом трения, однако оно «схватывает» резко, поэтому непригодно для использования в стандартных автомобилях.

Наиболее распространённый тип – фрикционный. В зависимости от количества используемых дисков, оно может быть однодисковым, двухдисковым или многодисковым.

Виды сцеплений

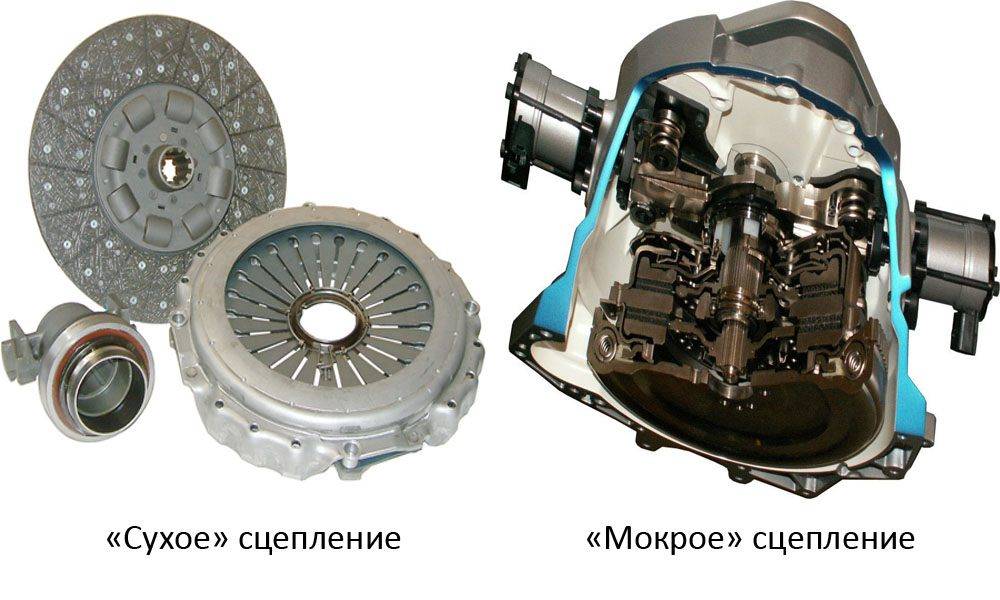

Сухое и мокрое сцепление

В настоящее время наиболее распространены следующие виды сцеплений:

  • сухое однодисковое;
  • мокрое;
  • сухое двухдисковое;
  • двухмассового маховика.

Разберем каждую разновидность более детально.

Сухое сцепление

Наиболее распространенная разновидность механизма. Сохранилась практически неизменной с конца XIX века, когда была изобретена Карлом Бенцем. Общее устройство и схема работы этого типа сцепления описаны выше.

Свое название конструкция получила в силу того, что в основе ее действия лежит действие сухого трения, препятствующего скольжению. Именно оно обеспечивает передачу вращения.

В силу относительно простоты конструкции изготовление сухого сцепления обходится недорого. Благодаря этому оно получило широкое распространение и встречается чаще всего.

Имеет ряд недостатков. Основных – 2. Во-первых, из-за постоянного трения диски довольно быстро изнашиваются. Во-вторых, во время работы они могут нагреваться и расширяться за счет повышения температуры. Это может неблагоприятно отразиться на функционировании механизма.

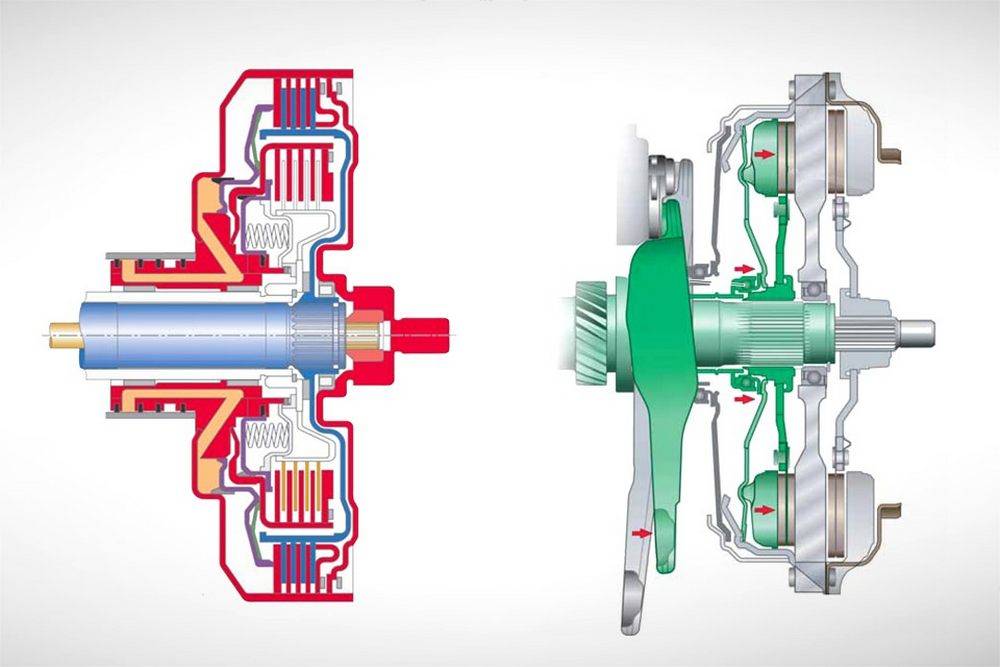

Мокрое сцепление

Мокрым называют сцепление, диски которого работают в специальной масляной ванне. Ее наличие обеспечивается включением в конструкцию картера, в который заключены все остальные конструктивные элементы механизма.

Благодаря использованию масла удалось решить основную проблему сухих механизмов – быстрый износ. Некоторые модели заходя еще дальше и обеспечивают циркуляцию жидкости и ее охлаждение. Благодаря этому удалось существенно уменьшить перегрев дисков и тем самым стабилизировать их работу.

Еще одно достоинство этого варианта заключается в том, что он способен лучше передавать крутящий момент.

В силу более сложного устройства мокрое сцепление стоит дороже. Кроме того, его сложно обслуживать, часто возникают неисправности, связанные с утечкой масла.

Чаще всего эту разновидность механизма применяют на современных транспортных средствах, которые оснащены роботизированным узлом. Его особенность в том, что вращение передается с разных дисков, а при смене скорости его передача не прекращается полностью. Это предотвращает потерю мощности. Все действия механизма управляются ЭБУ, а составные части узла приводятся в движение с использованием гидравлики. Этот вариант стоит еще дороже, однако обеспечивает наиболее эффективную работу и плавное торможение, переключение передач.

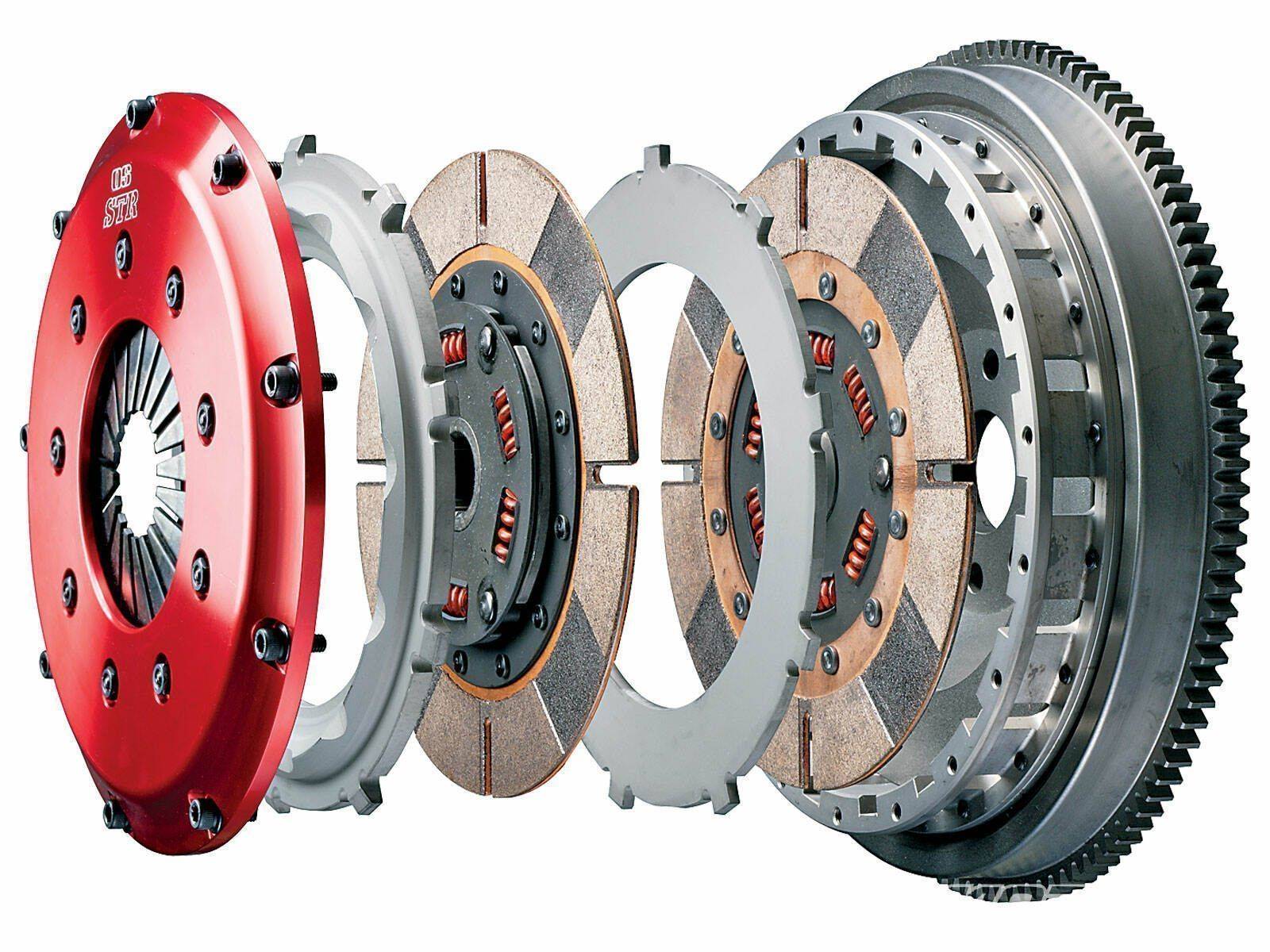

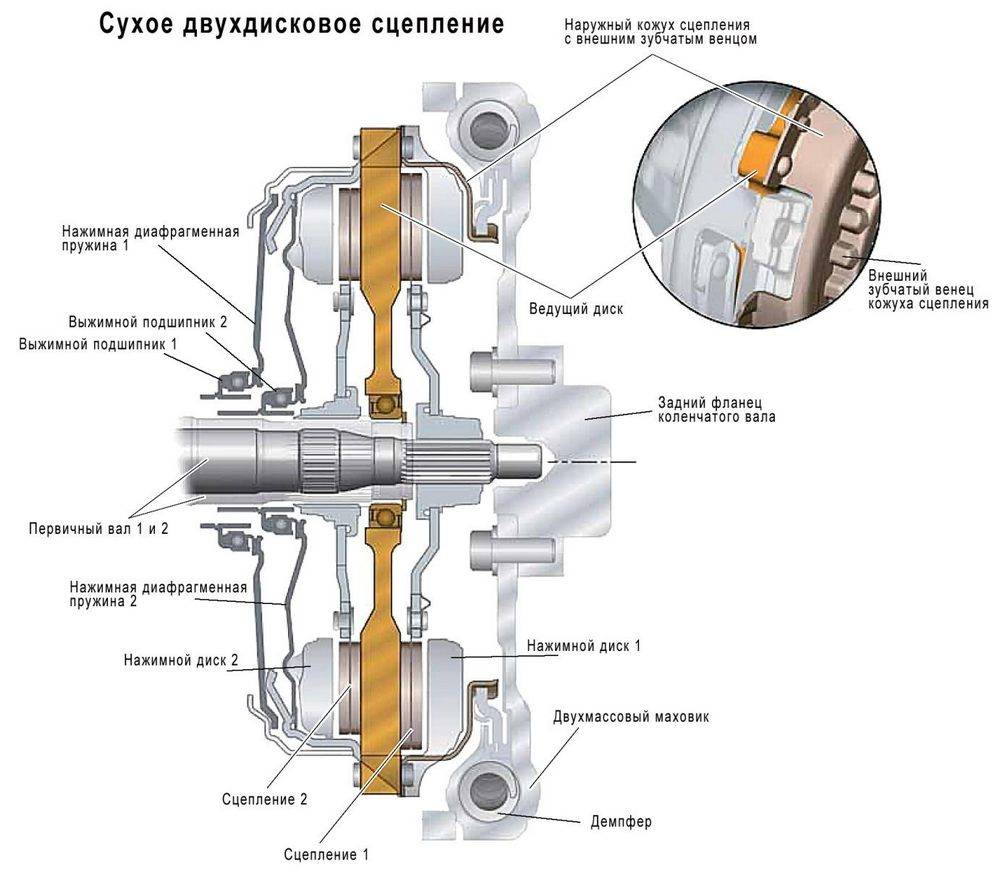

Сухое двухдисковое сцепление

Эта разновидность конструкции предполагает наличие сразу 2 ведомых дисков, между которыми находится специальная проставка. Благодаря тому, что при таком подходе увеличивается общая поверхность, на которой происходит трение, удается передать больший крутящий момент. Кроме того, подобная разновидность узла отличается более высокой прочностью и более продолжительным сроком эксплуатации.

По сути, сухое двухдисковое сцепление представляет собой компромиссный вариант между мокрым и однодисковым. Оно дешевле первого, но работает гораздо эффективнее последнего. Этот вариант конструкции чаще всего используется на грузовиках, а также легковых транспортных средствах с мощным мотором (например, внедорожниках).

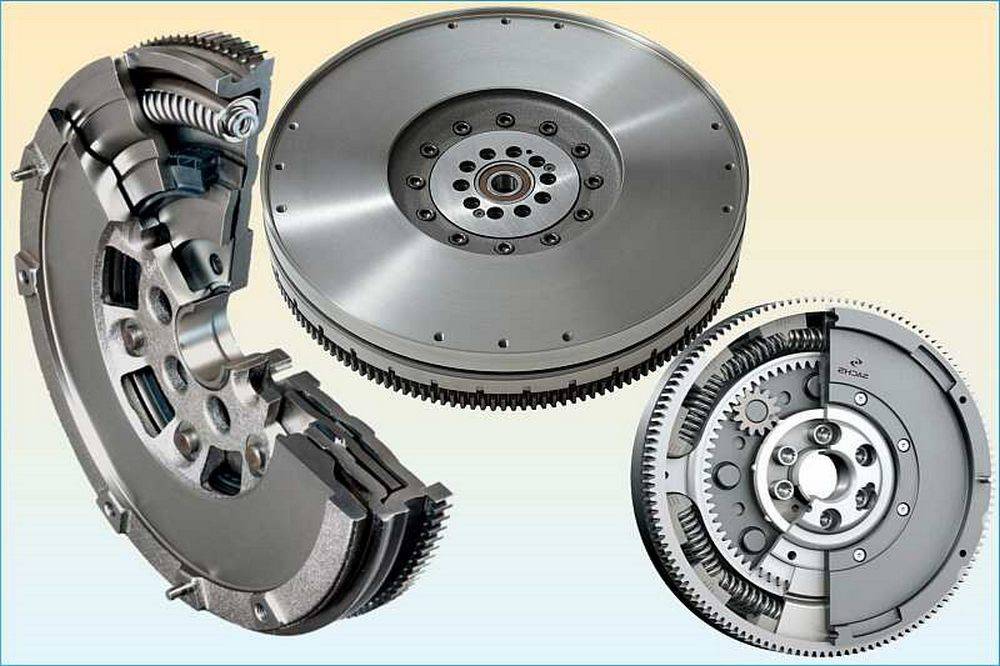

Сцепление двухмассового маховика

Система подобного сцепления отличается от традиционного. Деталь состоит из 2 элементов, которые связаны системой пружин. Именно они поглощают рывки, вибрацию и другие нарушения вращения. В подобных конструкциях роль сцепления выполняет внутренний вал. Нажимной вал присоединяют к коленвалу, а ведомый – к механической КПП.

Ресурс работы этой разновидности узла несколько меньше, чем у более простых вариантов. Он составляет до 100 000 километров. Конечно, такой срок службы возможен только при условии эксплуатации транспортного средства в благоприятных условиях. Иными словами, чтобы механизм проработал максимально долго, надо ездить только по ровной дороге и не перегружать его.

Устройство механизма сцепления

Большая часть современных автомобилей имеет фрикционное однодисковое сцепление, состоящее из привода и самого механизма. Привод размещен на неподвижных элементах кузова и рамы. Для кратковременного отсоединения коленвала двигателя от вала коробки передач механизм «выключается» путем нажатия до упора на соответствующую педаль. При этом происходит перенаправление штоком усилия от поршня главного цилиндра к рабочему, который в свою очередь передает усилие к механизму через вилку выключения и нажимной подшипник. Когда давление уменьшается, срабатывают возвратные пружины, перемещая все элементы на исходные места.

Существует несколько типов приводов. Перечислим наиболее часто встречаемые:

  • Гидравлический. Усилие всем механизмам передается рабочей жидкостью под высоким давлением по трубкам системы.
  • Механический. Усилие от нажатой педали передается через трос на выжимную вилку.
  • Электрический. Трос, как и в механическом типе, воздействует на выжимную вилку, однако приводится в действие встроенным электродвигателем.
  • Пневматический. Конструктивно состоит из пневматического усилителя, воздействующего на поршневые клапаны. Обычно данным типом привода комплектуются грузовые автомобили для уменьшения усилия при нажатии на педаль.

Сцепленный механизм в картере включает в себя ведомый диск, размещенный на шлицах вала КПП, и нажимной диск, находящийся на кожухе маховика. Ведомый имеет шарнирное соединение с конструкцией, на шаровых опорах также размещены отдельные отжимные рычаги.

Когда сцепление выключено, ведомый диск располагается неподвижно между нажимным диском и коленвалом двигателя. Крутящий момент коленчатого вала передается на вал КПП сцепленной конструкцией. При полностью нажатой педали давление передается на вилку, которая передвигает муфту. В свою очередь муфта отводит нажимной диск посредством рычагов.

Механизм может быть однодисковым и двухдисковым, а также сухим и влажным (то есть, с присутствием смазки). Трансмиссии с автоматической коробкой передач, как правило, имеют многодисковую «влажную» конструкцию. Поскольку педаль сцепления в АКПП отсутствует, в передаче усилия участвует сервопривод или актуатор. Вся эта система управляется гидравлическим распределителем и соответствующим блоком управления. В механической коробке передач попеременно функционируют 2 вида механизмов с актуаторами, отличающимися принципом действия:

  • Электрический актуатор (шаговый двигатель). Блок управления непрерывно собирает информацию об оборотах мотора. При некотором значении сервоприводу дается управляющий сигнал, и оба вала (коленчатый и первичный) отсоединяются передаточным механизмом.
  • Гидравлический актуатор (гидроцилиндр). Усилие в приводе передается масляным насосом либо в распределитель, либо (при определенных показателях) на сервопривод. Переключение передачи снижает давление насоса.
