Как заменить цепь ГРМ своими руками

Последствия обрыва цепи ГРМ

Обрыв цепи ГРМ превратился в настоящую страшилку для водителей. Особенно часто этим пугают новичков. Не секрет, что ГРМ, как и большинство деталей автомобиля, имеет конечный ресурс использования. После исчерпания ресурса ГРМ подлежит замене.

Что касается последствий обрыва цепи ГРМ, то тут всё зависит от конструкции силового агрегата. Когда двигатель работает, в нём поршни непрерывно движутся вниз или вверх от одной мёртвой точки в другую. Во время такта впуска топлива и воздуха поршень перемещается к нижней мёртвой точке и открывает впускной клапан. Когда происходит выпуск — поршень уже движется к верхней мёртвой точке. И когда он достигает её, все клапаны должны быть полностью закрыты.

Когда цепь ГРМ обрывается, распределительный вал перестаёт вращаться, и клапаны останавливаются в том положении, в котором их настигла поломка цепи. Коленчатый вал в двигателе продолжает вращаться, а поршни направляются к открытым клапанам. В некоторых двигателях предусмотрена возможность избежать контакта поршней с клапанами посредством специальных выточек. В этом случае последствия ограничатся обездвиживанием автомобиля. Но бывают ситуации гораздо хуже.

Это интересно: Стойки стабилизатора в подвеске автомобиля: конструкция, замена и 5 советов, как увеличить срок эксплуатации

Современные двигатели зачастую имеют несколько клапанов. Они конструировались с целью развития максимальных мощностей, поэтому выточки поршней не предусмотрены. При встрече поршней с клапанами последние гнутся и выходят из строя. Можно избежать поломки сразу всех клапанов, если цепь ГРМ порвалась на холостых оборотах. При движении на большой скорости весь комплект после обрыва будет подлежать замене. При больших скоростях могут также лопнуть направляющие втулки клапана, что может привести даже к замене блока цилиндров. Двухвальные двигатели, как правило, более неустойчивы к таким серьёзным повреждениям.

Итак, в результате обрыва цепи ГРМ, мы имеем эффект домино. Сначала сгибаются клапаны, затем разрушается распределительный вал вместе с подшипниками, далее идёт выход из строя головки блока, а в конце — сгибание шатунов и толкателей.

Запчасти для смены привода газораспределения

Для обновления привода ГРМ на корейском Киа Рио понадобятся следующие расходники:

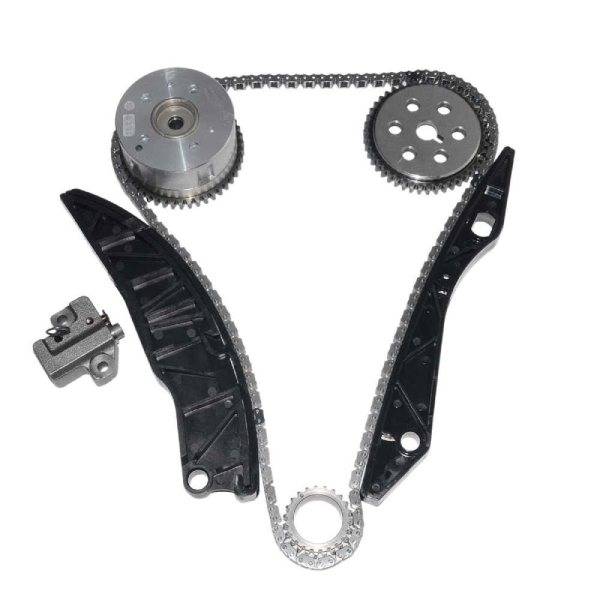

Комплект цепи ГРМ

  1. собственно сама цепь ГРМ KiaRio 3 (оригинал идет под артикулом 24321-2B200);
  2. натяжитель (каталожный номер оригинальной детали – 24410-2B700);
  3. помпа DOLZ (номер H226);
  4. прокладка корпуса помпы (25124-2B000);
  5. направляющие планки – правая (24420-2B000) и левая (24431-2B000);
  6. прокладка крышки с кольцами свечных колодцев (22441-2B000);
  7. уплотнительные кольца блока цилиндров (21142-2B000);
  8. сальник коленчатого вала передний (21421-2B020);
  9. герметик прокладок Abro (13ABR).

Здесь представлен развернутый перечень, поскольку работа по замене цепи трудоемкая и позволяет обновить сразу несколько рабочих узлов. Если какие-то детали по своему ресурсу и степени износа устраивают владельца авто, их можно не менять.

Когда менять цепь ГРМ?

Замена цепи ГРМ особенно необходима, когда наступает её критический износ – ресурс полностью выработан и подтяжка её различными способами не даёт никакого эффекта. К этим способам относятся: наращивание длины на рабочей части натяжителя посредством металлической трубки того же диаметра, доваривание на «башмак» дополнительной скобы и другие «гаражные» способы.

Растянутая цепь ГРМ уже не способна обеспечивать точное совпадение фаз газораспределения, что сильно сказывается на нормальной работе двигателя. Ко всему прочему она постоянно изнашивает «башмак» и повреждает успокоитель, которые в результате этого очень часто меняются (иногда даже каждый месяц). Также повышается шумность работы двигателя, ухудшается его запуск и увеличивается расход топлива. Также не стоит забывать о том, что цепь часто «раскрывается» со всеми вытекающими из этого последствиями.

Когда пора менять цепной привод двигателя

Во время каждодневной эксплуатации автомобиля, цепной механизм больше всего подвергается нагрузкам и изнашивается

Поэтому важно знать, когда он выходит из строя, чтобы вовремя сделать замену

У каждой цепи ГРМ есть определенный срок службы, в течении которого по общим правилам замена, не нужна. Однако бывают случаи, когда цепной привод (ЦП) внезапно рвется или часть звеньев приходят в негодность, провоцируя нестабильную работу всего двигателя.

Чтобы не пропустить этот момент, рекомендуется периодически проверять ЦП на предмет механических повреждений и обязательно перед длительными поездками на большие расстояния, а замену делать строго по техническим данным и рекомендациям производителя автомобиля.

В то же время, стоит отметить, что опытные мастера-автолюбители умеют определять поломку механизма ЦП на слух.

Так для неисправного ЦП, при включенном двигателе характерны следующие звуки:

  • появление характерного звенящего шума в районе цепного механизма;
  • периодические удары и стук, исходящие из района, где расположен ЦП в двигателе;
  • выстрелы и микровзрывы в системе выхлопа и глушителе.

Если же нужно проверить работоспособность ЦП визуально, чтобы точно удостовериться в его (не)исправности, то необходимо вскрыть двигатель.

Как заменить цепь ГРМ своими руками

Для замены цепи ГРМ потребуется стандартный набор ключей-головок, а также «газовый» ключ, с помощью которого удобно откручивать шкив коленвала. Помимо этого, может потребоваться шлицевая отвертка, молоток, плоскогубцы, карманный фонарик. Для удобства работы рекомендуется снять решетку радиатора и сам радиатор, предварительно слив из системы антифриз, демонтировать клапанную крышку.

Статья в тему: Что дает установка фильтра нулевого сопротивления, плюсы и минусы

Полный комплект для замены цепи включает в себя не только саму цепь, но и звездочки валов, прокладку передней крышки двигателя, крепежные болты. При этом от замены звездочек можно отказаться, если старые запчасти имеют хорошее состояние.

Замена цепи ГРМ начинается со снятия передней крышки двигателя. Не следует забывать, что кроме 9-ти передних болтов, она крепится тремя болтами, доступ к которым осуществляется снизу. После этого распределительный вал проворачивают таким образом, чтобы метка на нем оказалась напротив выступа в верхней части «постели» распредвала. Поворот необходимо осуществлять по часовой стрелке.

После этого требуется выкрутить болт цепного натяжителя, ослабить крепления генератора и снять его приводной ремень. Далее автомобиль ставят на первую передачу, фиксируют стояночным тормозом и дополнительными «каблучками» под колеса. Вместо последних можно использовать камни, кирпичи и другие подручные материалы.

Зафиксировав машину, отгибают шплинты на гайках шкивов и отворачивают их с использованием ключей подходящего размера. Сняв гайки, можно легко удалить провисшую после демонтажа натяжителя цепь и, при необходимости, «звездочки».

Обратная сборка проводится по следующему алгоритму:

  1. Башмак натяжителя (при необходимости производится замена натяжителя цепи ВАЗ-2107, на примере которой рассматривается процедура);
  2. Успокоитель;
  3. Шкив коленвала с накинутой на него петлей цепи. При установке следует проверить, чтобы метка шкива совпадала с длинной меткой на блоке;
  4. Шестерня масляного насоса;
  5. Шкив распредвала с накинутым приводом в положении, соответствующем ВМТ 1-го цилиндра (по приливу на клапанной крышке).

Статья в тему: Оцениваем реальные показатели расхода горючего на Дэу Нексия

После этого цепь натягивают с помощью болта натяжителя. Последний ослабляют, проворачивают мотор на два оборота и затягивают вновь. Проверить натяжение можно вручную. Хорошо натянутая цепь не прогибается под давлением пальца более чем на 5-10 мм. Натянув привод, необходимо снова сверить метки. Случается так, что они смещаются в процессе установки цепи. После замены цепи ГРМ дальнейшую сборку проводят в точной обратной последовательности.

Еще одним отечественным автомобилем с цепным приводом ГРМ является нива шевроле. По процедуре замены цепи нива несколько отличается от «классических» моделей. Здесь для получения доступа к приводу следует демонтировать гидронатяжитель цепи, датчик положения коленвала, удалить некоторые патрубки системы охлаждения. В остальном манипуляция проводится также, как и на авто марки «Жигули».

Как определить износ

Как уже было отмечено, цепь в процессе эксплуатации подвергается серьёзным нагрузкам. В результате чего деталь со временем растягивается, соединения звеньев изнашиваются. Рано или поздно такая деталь может перескочить на один или несколько зубьев. В зависимости от двигателя такая ситуация может оказаться достаточно плачевной. Чтобы избежать неприятных последствий, нужно производить замену цепи в соответствии с рекомендациями завода-изготовителя вашего автомобиля. Мнения специалистов насчёт того, что можно определить износ детали по звуку, расходятся. Некоторые считают — это невозможно, другие придерживаются мнения, что состояние можно определить по следующим признакам:

Рассматриваемая деталь имеет определённый ресурс. В зависимости от мотора и условий эксплуатации он может находиться в пределах 30–160 тыс. км. Даже с учётом рекомендаций завода-изготовителя и соблюдении сроков замены, цифры в реальности могут отличаться. Автомобиль может эксплуатироваться в самых различных условиях и порой достаточно сложных. Производитель проводит тесты своих авто на полигоне, а ежедневная эксплуатация по городским пробкам сказывается куда больше на износе мотора. На сроки замены детали влияют и погодные условия. Несмотря на то, что ремень и цепь ГРМ выполняют одну и ту же функцию и цепь служит гораздо дольше, о её своевременной замене забывать не стоит.

К чему может привести повреждение цепи ГРМ

Сегодня существует немало силовых агрегатов, как современных, так и старых марок, в которых расположение клапанов и поршней выполнено в одном блоке. В процессе работы поршней в цилиндре происходит перемещение топлива и воздуха. Если сказать простыми словами, то, в тот момент, когда поршень находится в верхнем положении, клапаны закрыты. В этот момент происходит воспламенение топливо-воздушной смеси. Когда поршень оказывается в нижнем положении, то клапаны открываются для выпуска отработанных газов и впуска топлива. Таким образом, происходит правильная работа всего механизма, а главное, синхронная.

Когда пора менять

Некоторые производители заверяют, что деталь в процессе всего срока службы автомобиля в замене не нуждается. Это утверждение уместно для идеальных условий эксплуатации авто. Тем не менее замену детали лучше производить при каждых 100 тыс. км. пробега. Если при работе двигателя слышен металлический звон, стук, то, скорей всего цепь растянута и происходит её проскакивание. При таких симптомах замена должна быть безотлагательной. О необходимости замены можно судить по густому сизому выхлопу, падению мощности двигателя, громким звукам в глушителе, резком повышении температуры мотора без каких-либо видимых причин. В большинстве случаев эти признаки появляются вместе и свидетельствуют об износе данной детали.

Если вы приобрели авто с пробегом, то на цепь ГРМ в обязательном порядке нужно обратить внимание. Даже если бывший владелец говорил, что произвёл недавно её замену

Есть некоторые автомобили, у которых на панели приборов присутствует специальный индикатор, сигнализирующий в случае неполадок с газораспределительным механизмом. При несвоевременной замене цепи она будет проскакивать, нанося повреждения головке блока. В лучшем случае это приведёт к согнутым клапанам, в худшем — предстоит замена блока цилиндров, поскольку он попросту придёт в негодность.

Что необходимо подготовить?

Инструменты:

  • Пассатижи.
  • Ключ для тормозных трубок.
  • Кусок чистой ветоши.
  • Плоская отвертка.
  • Набор ключей разных размеров.
  • Рожковые ключи.
  • Молоток.
  • Ключ для шкива коленчатого вала.

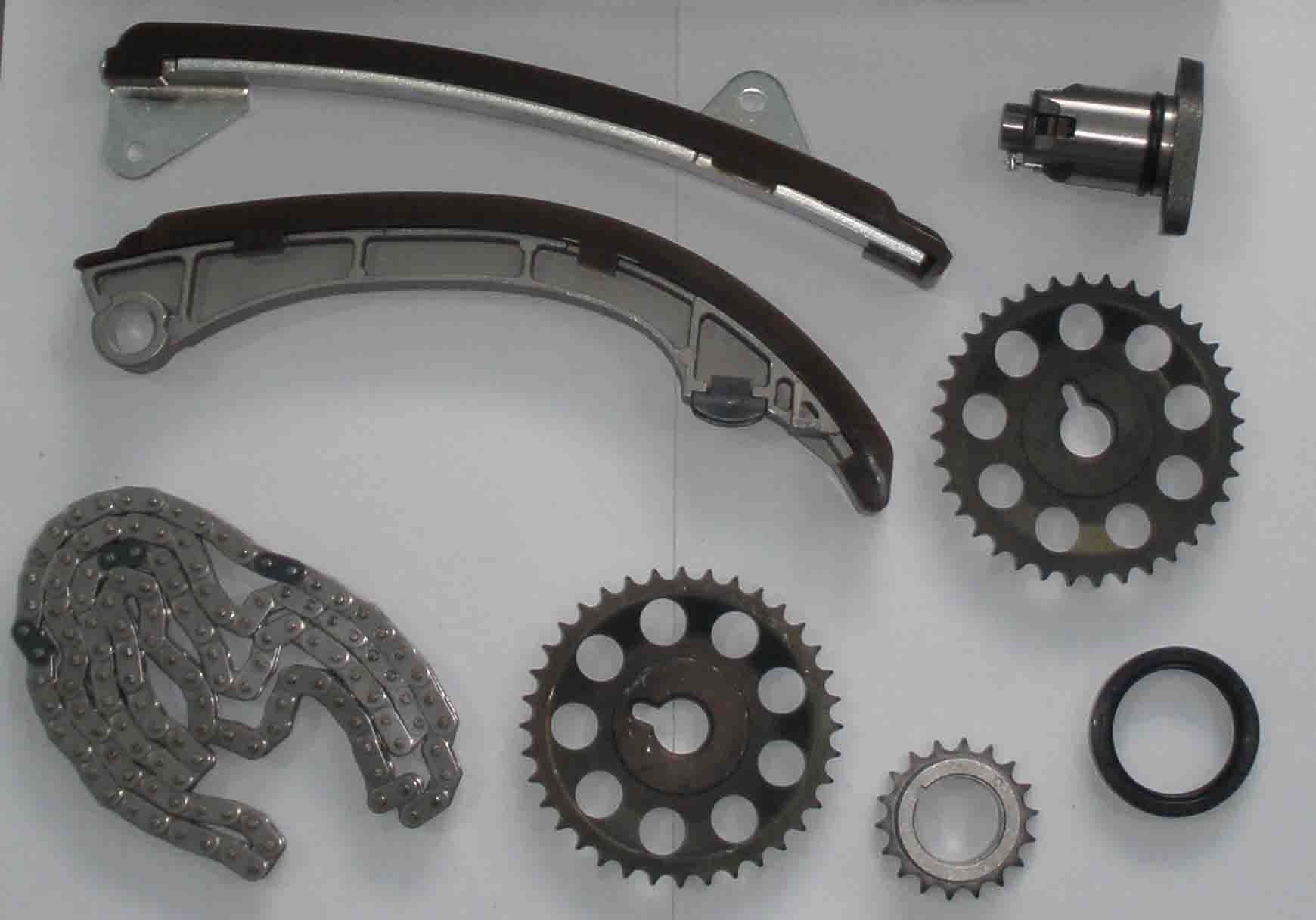

Новые детали:

  • Цепь ГРМ.
  • Натяжитель и успокоитель для цепи (они в основном продаются в одном комплекте).
  • Прокладка крышки ГРМ.
  • 3 шестерни (приобретать нужно аналогичные)
  • Сальник передний.

Приступаем к работе

Установите автомобиль на смотровую яму, обязательно подложите упоры под колеса и поставьте стояночный тормоз.

Если замена цепи ГРМ осуществляется на Nissan Almera своими руками, то в этом случае можно просто отодвинуть вентиляторы в сторону.

Отсоединяем привод управления дроссельной заслонкой и окручиваем болты крепления датчика коленвала.

Далее осторожно демонтируем обводной и натяжной ролик и убирается крышка распределительного вала. Обязательно накройте двигатель чистой тряпкой сверху, иначе в него попадет какой-нибудь мусор.

Осталось открутить болты фиксирующие насос, а после этого все болты по периметру генератора. В итоге у нас получится снять генератор и убрать с шестеренок цепь.


Данные операции проделываются с условием, что при выставлении меток и разборки двигатель не проворачивается. Далее, сориентировавшись по шпонке, нужно поставить на своё место шкив коленчатого вала, переднюю крышку и затянуть храповик. Храповик затягивается на удар через ключ или снимая защитный кожух маховика, фиксируется мощной отвёрткой зубья маховика и храповик затягивается.

Не затягивая окончательно болт крепления звёздочки распределительного вала, нужно проверить совпадение меток путём проворачивания коленчатого вала на два оборота. Если они не совпадают, то нужно снять звёздочку распределительного вала и переставить цепь назад или вперёд на одно-два звена, в зависимости от того, насколько сильно не совпадают метки.

Звёздочка ставится на распределительный вали и метки опять проверяются. Если метки полностью совпали, то нужно окончательно затянуть болт крепления звёздочки распределительного вала и зафиксировать его посредством отгибания шайбы-стопора. В завершении нужно ещё раз проверить, где находятся все установочные метки и закрыть крышку клапанов, установив на место трос подсоса, фильтр и его корпус, закрыть крышку и завести двигатель.

Перед проведением операций для наглядности рекомендуется просмотреть видео:

Как заменить цепь ГРМ в гаражных условиях

Чтобы сделать замену цепи в гараже своими руками понадобится немного терпения, набор гаечных ключей, новая цепь и натяжитель. Рассмотрим поэтапно процесс замены цепи ГРМ на примере автомобиля Шевроле Нива.

Процесс разборки и снятия

Автомобиль загоняется на яму в гараже и ставится на ручной тормоз, под колеса устанавливаются подпорки.

Открываем капот и снимаем крышку двигателя.

Сливается тосол, для лучшего доступа к двигателю снимается радиатор и вентилятор.

Снизу на днище автомобиля снимается защита двигателя. Это делается для того, чтобы можно было удобно добраться до шкива коленвала.

Чтобы отвернуть шкив коленвала сначала его нужно зафиксировать от проворотов — для этого в корпусе сцепления снизу сверлится небольшое отверстие и нарезается резьба под болт 6-го размера.

Болт вворачивается в просверленное отверстие, тем самым фиксируя зубья венца моховика. Таким образом, коленвал блокируется, что исключает его вращение.

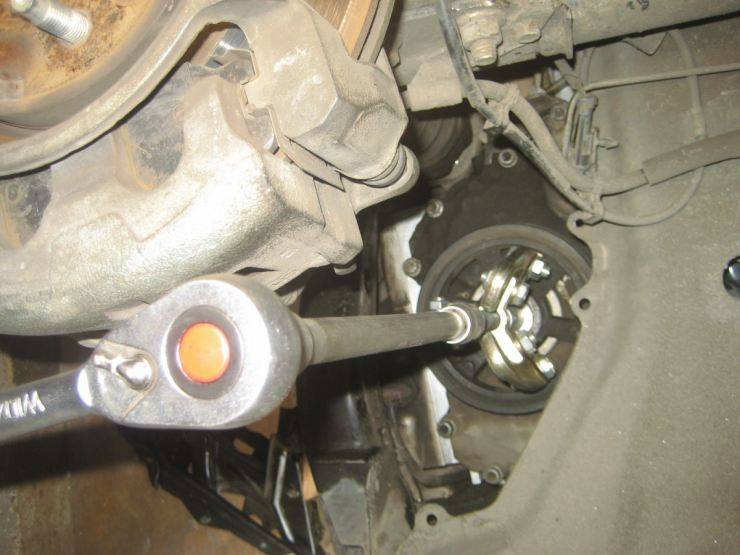

С помощью лома и специальной гаечной головки (на 38) отворачивается и снимается шкив коленвала.

Снимаются натяжные ролики и лобовая крышка двигателя.

Очищаем рабочие поверхности от грязи и пыли.

Теперь снимается натяжитель цепи. Перед тем как его снять необходимо пометить белым маркером цепь в местах соединения с коленвалом и распредвалом, чтобы потом можно было ровно также поставить новую цепь на место.

Затем снимается башмак натяжителя и успокоитель

Крутить нужно очень осторожно, чтобы клапана не ударили о борт

После того как башмак натяжителя снят, ослабляется крепление датчика распредвала и цепь легко снимается.

Процесс установки нового ЦП

Старая цепь прикладывается к новой, на которую переносятся отметки белым маркером, сделанные в тех местах, где она будет одеваться на валы.

Перед тем как одевать новый ЦП, его необходимо смазать машинным маслом.

ЦП устанавливается через низ, при помощи небольшой медной проволочки она заводится снизу в двигатель и аккуратно надевается на валы (сначала на колен., потом — распред.).

После того как цепь одета ставится на место башмак натяжителя и успокоитель.

Последним ставится цепной натяжитель. Эта деталь отвечает за натяжение цепи, поэтому желательно его менять вместе с ней. Когда он установлен, выдергивается специальная чека и цепной механизм натягивается.

После того как двигатель собран, ЦП заменен, зажимаются болты и делается старт мотора, проверяется на наличие посторонних шумов, если замена произведена успешно и правильно, то их не должно быть.

Подробная видео-инструкция по замене цепного механизма ГРМ ДВС на Шевроле-Нива приведена ниже.

Какова стоимость замены цепи ГРМ Киа

Для выполнения столь ответственной и сложной операции требуются высокая квалификация, опыт и наличие профессиональных инструментов. Несмотря на то, что цепь изготовлена из металла, она с течением времени изнашивается и требует замены. По причине ее размещения внутри двигателя Киа обычная диагностика привода всегда связана с разборкой мотора с использованием специального инструментария. В результате обыкновенного ослабления натяжителя повышается нагрузка на звенья привода, значительно изнашиваются соединительные элементы. В итоге привод обрывается, нанося повреждения поршням и клапанам.

Ни одному автовладельцу не хочется иметь дело с ремонтом и тем более заменой двигателя. Если же говорить про замену цепи ГРМ на Киа, цена этой операции впоследствии окупится. При этом обновляются все изношенные детали привода: подшипники, сальники, натяжитель и т. д., обеспечивая тем самым максимально возможную долговечность узла.

В зависимости от марки авто стоимость замены будет отличаться. Конкретно для Киа эта процедура на данный момент стоит в Москве от 8000 рублей без учета расходных материалов и запчастей. В провинции цены чаще всего ниже.

Если работы выполнены профессионалами, проблем с эксплуатацией двигателя Киа не возникнет, а повторные подобные неисправности будут исключены.

Замена компонента своими руками

Хотите сэкономить? Цепь вполне можно заменить своими руками. Однако эта задача не из простых, так что новичку за неё лучше не браться. Приготовьтесь потратить как минимум 3–4 часа. Также нужно заранее подготовить место и набор инструментов.

Рассмотрим процесс замены цепи на примере Nissan Almera N16 Classic.

Площадка и инструменты

Работу желательно выполнять там, где есть подъёмник, эстакада или яма. Приготовьте следующие инструменты:

  • шестигранный ключ на 6;
  • торцевые головки размерами 12, 13 и 14;
  • зубило и молоток;
  • чистую ткань для вытирания;
  • контейнеры, в которые надо будет слить технические жидкости;
  • разводной и динамометрический ключи;
  • брусок дерева;
  • герметик и «антисиликон» (обезжириватель);
  • и, конечно же, новую цепь.

Рабочий процесс по демонтажу и установке

  1. Первое, что надо убрать — подключённые к катушке зажигания кабели. После этого можно открутить катушки и положите их в стороне. Обязательно подпишите эти компоненты цифрами в той последовательности, в которой снимали — это поможет избежать путаницы при сборке.

    Отсюда мы начинаем работу по подготовке к замене цепи

  2. Отделите воздушные патрубки от крышки клапана. Сама крышка закреплена с помощью болтов. Их тоже надо открутить — тогда появится возможность снять деталь.
  3. Демонтируйте правую подушку двигателя, иначе она будет мешать дальнейшей работе.
  4. Найдите сливное отверстие для моторного масла. Поставьте под него контейнер и открутите пробку. Дождитесь, пока техническая жидкость перетечёт в ёмкость. Снимите масляный фильтр.
  5. Возьмите ещё одну ёмкость. Найдите хомут нижнего патрубка радиатора, уберите его. Охлаждающая жидкость также должна перетечь в контейнер. После этого разыщите крышку радиатора и открутите её для удаления остатков хладагента.

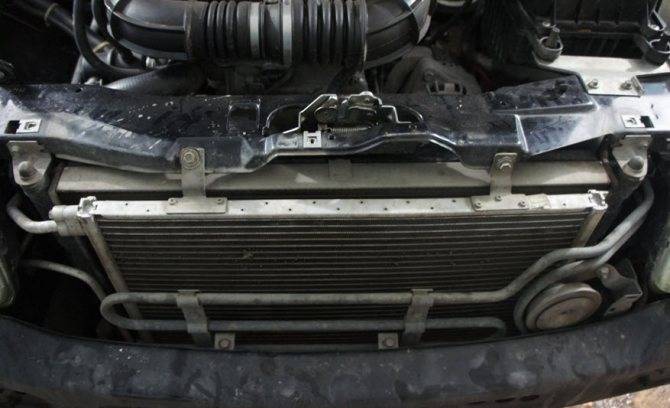

  6. После надо снять радиатор и убрать ремень привода генератора. Затем снимите хомут подводящего шланга (предварительно может потребоваться его ослабление).
  7. Следующая задача — демонтаж головки блока цилиндров. Крышка этого компонента зафиксирована четырьмя болтами. Их надо открутить, после чего появится возможность убрать как саму крышку, так и вентилятор и его компоненты.
  8. Надо убрать поддон двигателя. Сделать это можно, предварительно сняв глушитель (он установлен на нескольких болтах).
  9. Немного ослабьте болты, которыми зафиксирован шкив помпы. Это даст возможность убрать ремни, соединяющиеся с компонентами управления и климатической техники.
  10. Найдите место между боковой стороной картера и коленвалом. Разместите там брусок дерева и аккуратно демонтируйте шкив коленчатого вала. Для откручивания его болта применяется торцевая головка соответствующего размера. Если вы не можете достать до болта, используйте удлинитель.
  11. Разыщите шкив водяного насоса и тоже снимите его. Под этой деталью расположена прокладка, которую также следует достать. Придётся временно избавиться и от масляного насоса.
  12. Всё, подготовительные работы завершены. Можно приступать непосредственно к демонтажу старой цепи. Шестерни распределительного вала закреплены болтами, которые надо открутить. Сам распредвал придётся фиксировать разводным ключом.

Статья в тему: Принцип работы гидрокомпенсаторов клапанов

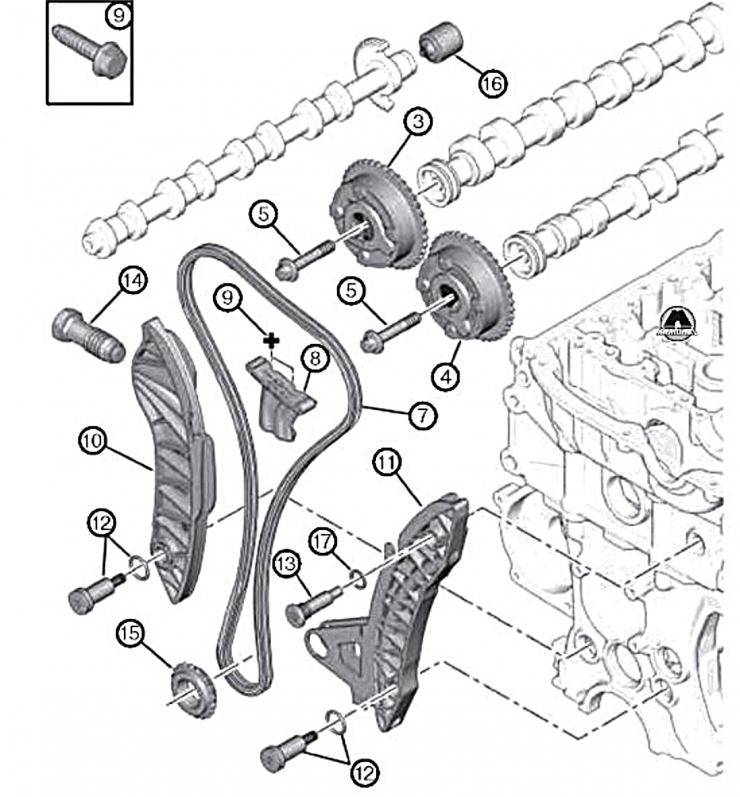

Демонтаж цепи осуществляется в следующем порядке.

Снимаем успокоитель (планка в верхней части).
Убираем гидронатяжитель и планку, отвечающую за натяжение успокоителя. Возможно, имеет смысл заменить натяжитель — особенно если в вашей машине установлен старый вариант, в котором клапан находится в штоке, а не в головке.
Берём нижнюю планку и надеваем её на шпильку.
Убираем саму цепь.
Избавляемся от расположенной внизу шестерни с помощью плоской отвёртки.
Если в вашей машине натяжитель выглядит так — лучше его заменить

Сравните старую цепь с новой. Скорей всего, бывший в употреблении вариант будет немного длиннее нового. Увеличение размера происходит из-за растяжения. Разместите новый вариант на месте старого и смажьте его машинным маслом.
Все, осталось только установить детали на места. Перед тем как это сделать, почистите компоненты механизма

Обезжиривание и очистка боковины двигателя осуществляются с помощью «антисиликона» и чистой ткани.
Новый компонент надо установить так, чтобы совпадали метки на нём и на шкивах (это важно!). После того как эта часть работы будет завершена, боковину двигателя смазывается новым слоем герметика

Закрутите болты, которыми крепится крышка, и подождите, пока герметик устоится. После этого можно выполнять работы в обратном порядке.

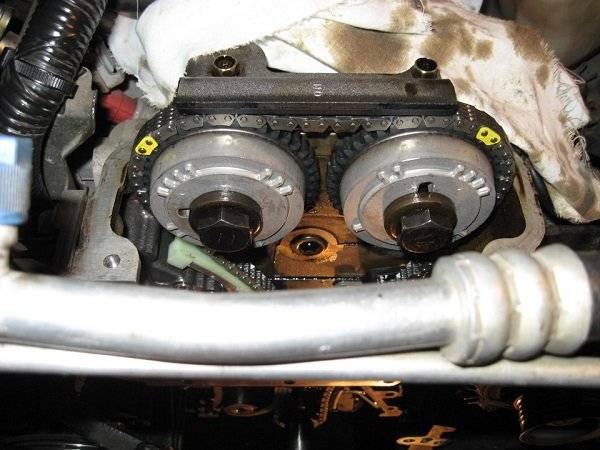

Те самые метки, что должны соответствовать одна другой
