Как сделать сабвуфер своими руками: короб для саба

Какой динамик выбрать

Чтобы сделать сабвуфер из обычного динамика, необходимо учитывать ряд параметров, поскольку они влияют на размеры будущего ящика для колонок. Нередко неопытные водители допускают ошибку и выбирают устройство по мощности. Однако эти значения указывают только на допустимую нагрузку, с которой динамик сможет справляться в течение часа или нескольких секунд. Поэтому мощный прибор не гарантирует хорошего и отчетливого звучания.

При выборе изделия в первую очередь нужно оценивать свойства диффузора. Чтобы получить меньше искажений при пиковой громкости, лучше использовать крупные конструкции с небольшой амплитудой колебаний.

Поскольку диффузор подвергается увеличенному воздушному сопротивлению, материал, из которого он изготовлен, должен быть прочным и надежным. Изделия из бумаги подходят только для «подзвучивающих» динамиков. Модели на основе полипропилена отличаются чувствительностью к температурным скачкам и минимальной жесткостью, поэтому их применяют в бюджетной автомобильной акустике. Наилучшим решением считается углеволокно и кевлар.

Что касается металлических акустических систем, то они обеспечивают точное звукоизвлечение с интенсивным резонансом. Однако эти особенности нравятся только некоторым пользователям.

При выборе динамика учитывается и его чувствительность. Оценить характеристику можно по габаритам и мощности магнитного элемента.

Еще следует обратить внимание на частоту резонанса

Как правильно установить и подключить сабвуфер в машине

Установка самодельного устройства в машине, а также его подключение потребуют наличия определённого инструмента. Итак, помимо того, что нужны сабвуфер и усилитель к нему, придётся заранее побеспокоиться и о следующих приспособлениях:

  • предохранитель;
  • провода (три проводка в одной обмотке — на питание, на «+» к аккумулятору и провод к магнитоле);
  • конденсатор;
  • кусачки;
  • изолента;
  • пластиковые хомуты;
  • комплект гаечных ключей.

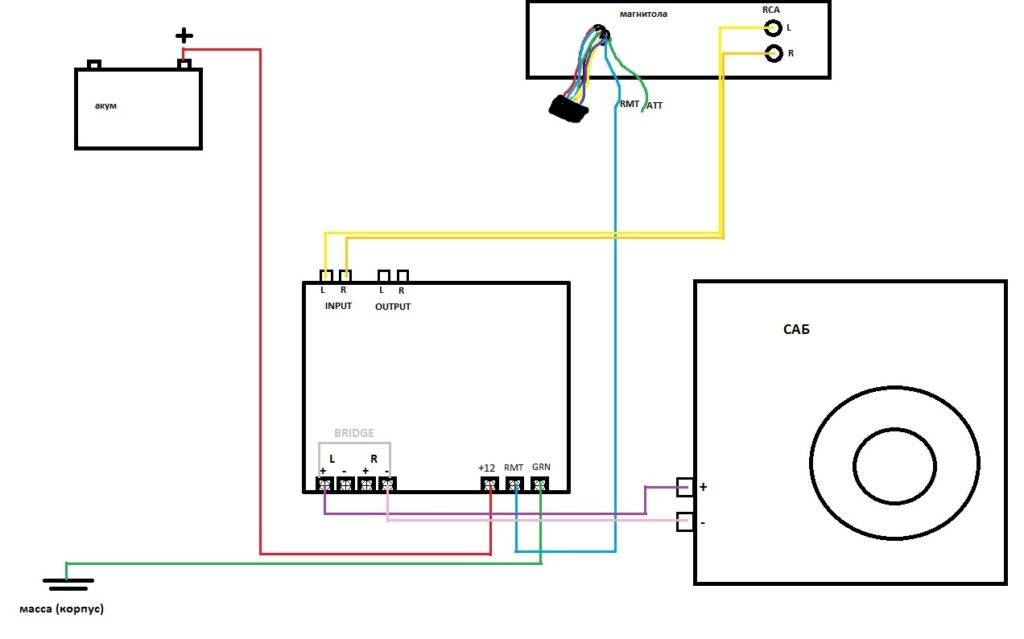

Подключение проводов производится по следующей схеме:

  1. Изначально провод сабвуфера выводится к усилителю.
  2. От усиливающего устройства провод подводится к автомагнитоле.
  3. Провод питания «+» необходимо защитить от повреждений — например, завернуть его в гофру.
  4. Предохранитель ставится на этом же проводе «+» на минимальном расстоянии от аккумулятора.

Сабвуфер можно подключить самостоятельно, опираясь на параметры данной схемы

Видео: подключение и настройка сабвуфера

Самостоятельное проектирование, изготовление и подключение сабвуферов в автомобиле доступно практически каждому водителю. Залогом успеха дела станет как грамотный расчёт габаритов и объёма изделия, так и аккуратная сборка корпуса. При этом автолюбитель может самостоятельно подобрать нужный размер динамиков, чтобы создать в салоне то звучание низких частот, которое его больше всего устраивает.

Главная →

Тюнинг →

Щит

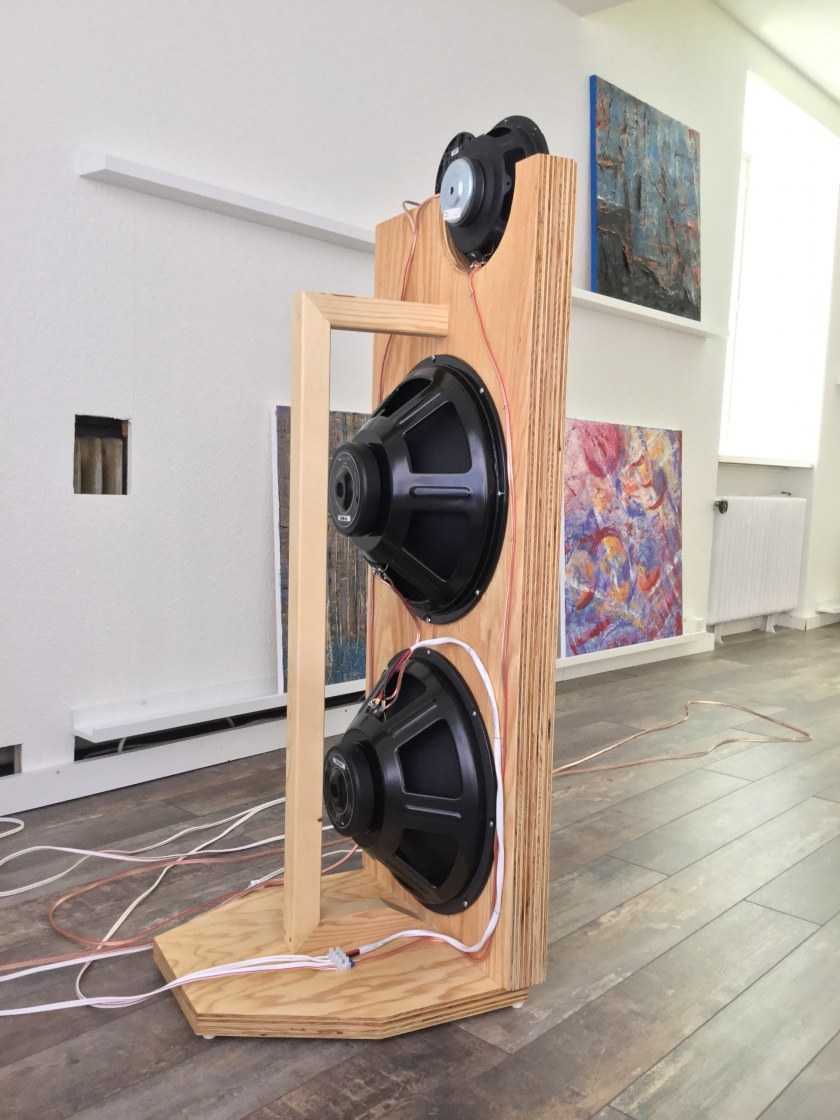

Помимо стандартного устройства сабвуфера, его можно сделать в виде акустического экрана. Для осуществления данной процедуры потребуется специальный инструмент, который называют щитом.

Но, есть она загвоздка — своими руками в домашних условиях такое получится сделать исключительно если обшивка ваших стен довольно устойчивая и сделана из качественных материалов.

Иначе, из-за высокой басистости, с этим могут возникнуть проблемы и вам придётся тратиться на ремонт. Что щит, что саб своими руками — это очень рискованно, но если сделать всё правильно, то финальный результат точно удивит.

Проектирование самодельного сабвуфера

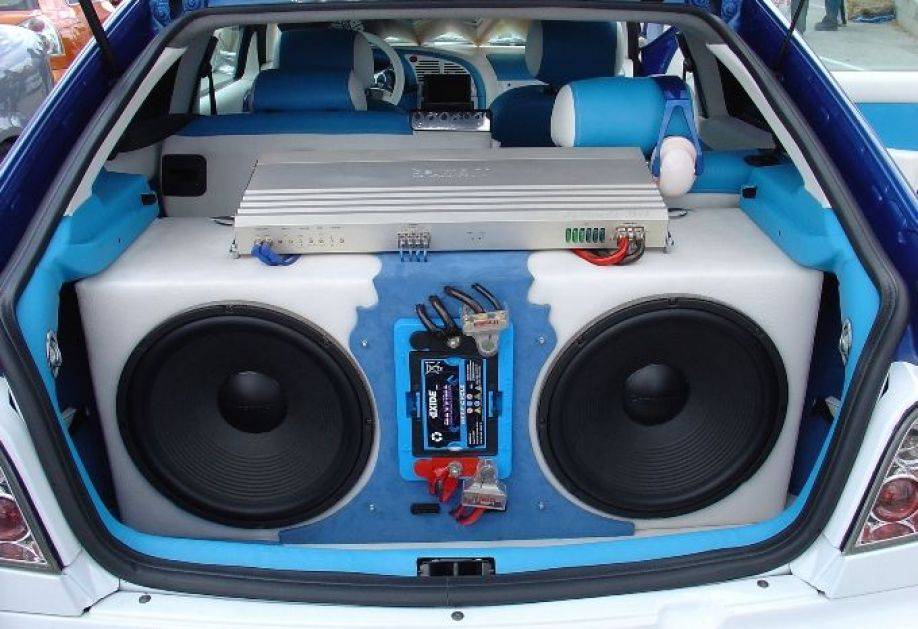

Автомобильные сабвуферы устанавливаются в багажном отсеке или на задней полке, поэтому такая система получила название тыловой.

Самый серьёзный момент в изготовлении — это определение его размера и устройства. В зависимости от поставленных задач конструкция может иметь самые разные вариации.

Виды сабвуферов

Существует всего два основных вида сабвуферов. Если говорить об отношении к усилителю мощности звука, то условно они делятся на:

  • активные. Они имеют уже встроенные усилитель и кроссовер, которые обеспечивают высокое качество звука и убирают из звучания высокие частоты. Активный сабвуфер получает сигналы от любого источника, с которым имеет связь;
  • пассивные. Устройство не оснащается дополнительными усилительными элементами, поэтому подключается к основной аудиосистеме салона. Единственный недостаток пассивного сабвуфера заключается в том, что он серьёзно загружает все каналы системы, поэтому понижается и качество звучания.

Активные сабвуферы не загружают штатную аудиосистему салона, поэтому они отличаются более качественным звучанием

Отделка

Среди автолюбителей особую популярность при декорировании внешних сторон короба получил карпет. Но также можно использовать различные материалы высокой плотности. Краска, самоклеящаяся пленка, шпон, кожа или плотная ткань идеально подойдут для этих целей. Выбор нужно осуществлять полагаясь исключительно на свой вкус.

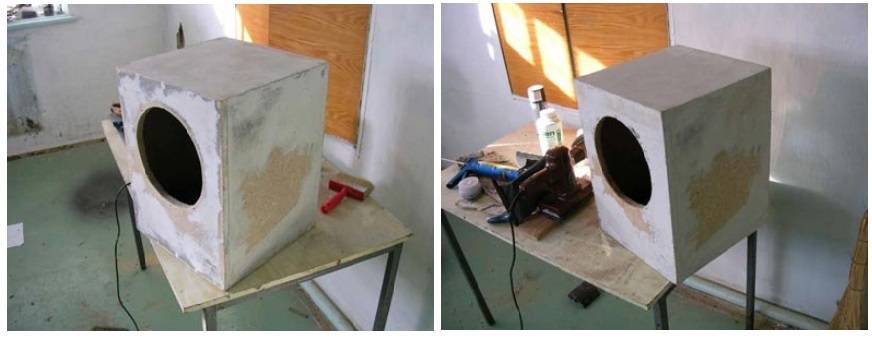

Перед покраской изделие следует ошкурить, зашпаклевать и только после этого можно наносить слой краски. Остальные материалы менее прихотливы. Например, для того, чтобы закрепить карпет, можно использовать обыкновенную эпоксидку или мебельный степлер.

Фазоинверторный короб — самый популярный для установки в автомобиль. Используя советы, можно самостоятельно изготовить короб любого типа. Все типы коробов конструируются по тому же принципу и различаются лишь по количеству камер и воздуховодов.

https://youtube.com/watch?v=6gEA2m5C7Wo

Как собрать сабвуфер

После подготовки всех инструментов и материалов, можно начинать работы по изготовлению конструкции. Сделать короб для сабвуфера 12 дюймов с диаметром 30 см достаточно просто. В первую очередь следует проделать отверстие под будущий динамик, выдерживая расстояние от центра до стенок в 20 см.

Дальше нужно руководствоваться следующей инструкцией:

Подготавливаем основные элементы будущего самодельного корпуса. Их параметры рассчитывают заранее на проверенном ресурсе с онлайн-калькуляторами.
Проделываем отверстие спереди фанерного листа или МДФ, ДСП-плиты.
Вырезаем над отверстием щель под фазоинверторную трубку и прикручиваем отсек.
Склеиваем боковые элементы клеем ПВА и скрепляем с помощью саморезов

Важно закручивать крепежные элементы до упора, поскольку любые пустоты негативно скажутся на качестве звука.
Вырезаем места под провода сзади корпуса.
Перед соединением всех составляющих помещаем в короб динамик.
Завершающий этап подразумевает проведение отделки внутреннего пространства. Следует замазать стыки и щели герметиком или эпоксидной смолой, чтобы улучшить герметизацию.
Внешняя отделка заключается в обтягивании корпуса карапетовой тканью

Карапет натягивается и крепится эпоксидкой или мебельным степлером.

После завершения всех этапов осуществляется финальная сборка с подключением к штатной автомагнитоле.

Поскольку закрытый фазоинверторный короб (ФИ) отличается крупными размерами, владельцы авто предпочитают устанавливать компактный сабвуфер «Стелс», сделанный своими руками. Мини-модель демонстрирует отчетливое звучание широкого диапазона частот и занимает меньше места в машине.

В большинстве случаев короб под 10 сабвуфер размещается в багажнике, однако некоторые люди практикуют монтаж в крыле или нише запаски.

Чтобы правильно сделать короб для сабвуфера, можно рассматривать упрощенный вариант с созданием закрытого ящика. Его создают по тем же принципам, что и фазоинверторную модель, но без проделывания щели. ЗЯ обладает отверстием под динамик, поэтому его конструктивное исполнение выглядит достаточно просто.

Всевозможные разновидности бандпассов представляют собой полноценный фазоинвертор, но в видоизмененном формате. Поэтому собрать самодельный саб достаточно просто.

Наиболее сложной конструкцией считается сабвуфер в виде рупора. Из-за сложностей изготовления начинающие мастера отказываются от этого варианта, отдавая предпочтение более упрощенным моделям. Однако рупор отличается объемными низами и обеспечивает глубокое звучание всех частот. Но любое отклонение от чертежей сделает все усилия бесполезными, т.к. саб не будет звучать как нужно.

Поэтому специалисты рекомендуют выбирать вариант закрытого ящика или фазоинверторного короба для саба. Еще простым исполнением характеризуется бандпасс.

Собирая короб под сабвуфер, важно соблюдать все правила техники безопасности и быть осторожным. Работа подразумевает использование колющих и режущих предметов, а также электрического инструмента

Применять неисправные приспособления запрещено.

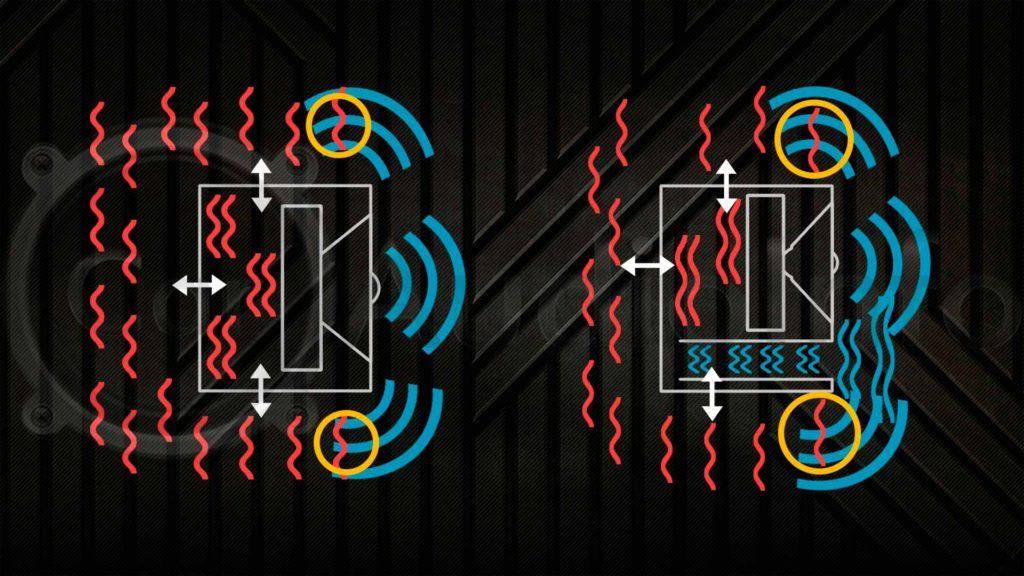

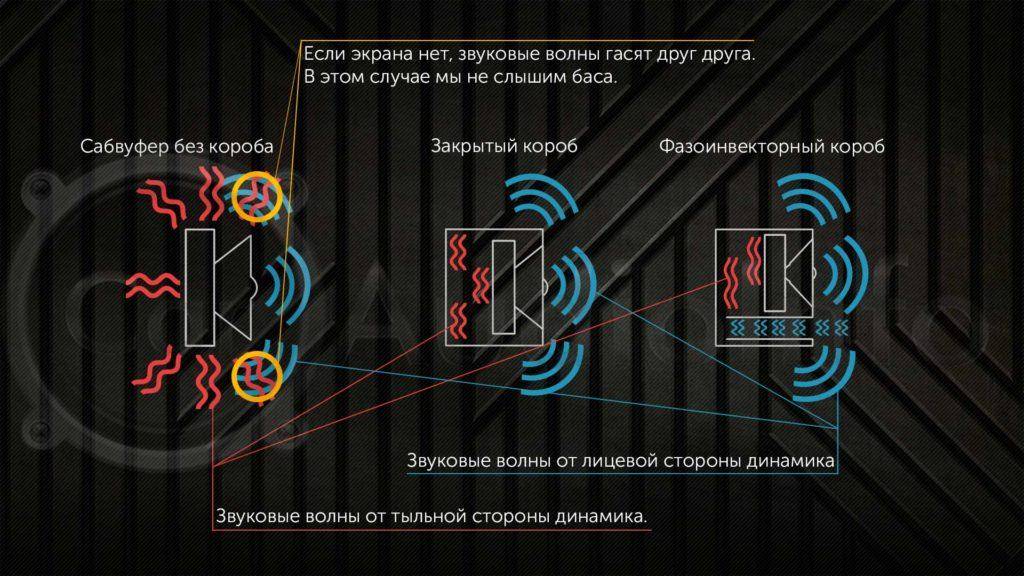

Почему сабвуфер без короба не играет?

Если мы из короба работающего сабвуфера извлечём динамики, то обнаружим, что бас, который он качественно воспроизводил, исчезнет. То есть сабвуфер без короба (акустического оформления) не играет! Почему так происходит? Сабвуфер создаёт звуковые колебания в обе стороны, т. е. вперёд и назад. Если между этими сторонами нет экрана, звуковые колебания заглушают друг друга. Но если мы поместим сабвуферные динамики в закрытый ящик, то сможем разделить переднюю и заднюю часть сабвуфера и получить качественный звук. К слову, в фазоинверторе короб работает несколько по другому принципу, он воспроизводит звук в одном направлении, что увеличивает громкость по сравнению с З/Я примерно в 2 раза.

Вы скажете, зачем нам эта муть с частотами, волнами и коробами? Ответ прост, мы хотим наглядно и просто продемонстрировать вам, как влияет материал, из которого изготовлен короб на качество конечного результата.

Что происходит если короб сделан из не качественного материала

Теперь давайте представим, что вы сделали короб из бабушкиного шкафа, т. е. применили материал ДСП, который имеет толщину всего 15 мм. После этого изготовили из него сабвуфер средних мощностей. Что получится в результате?

Из-за недостаточной толщины стенок жёсткость короба занижена. При воспроизведении звука стенки короба начинают вибрировать, т. е. весь короб превращается в излучатель, звуковые волны, которые короб резонирует, в свою очередь гасят волны, которые излучает динамик с лицевой стороны.Помните, мы говорили, что сабвуферный динамик без короба просто не может воспроизводить бас. Так и маложесткий короб будет создавать только частичное экранирование, которое не сможет полностью удержать взаимопроникновение звуковых волн, излучаемые динамиками сабвуфера. В результате, снижение уровня отдаваемой мощности и искажение звука.

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

  • h — высота короба;
  • L — длина короба;
  • А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

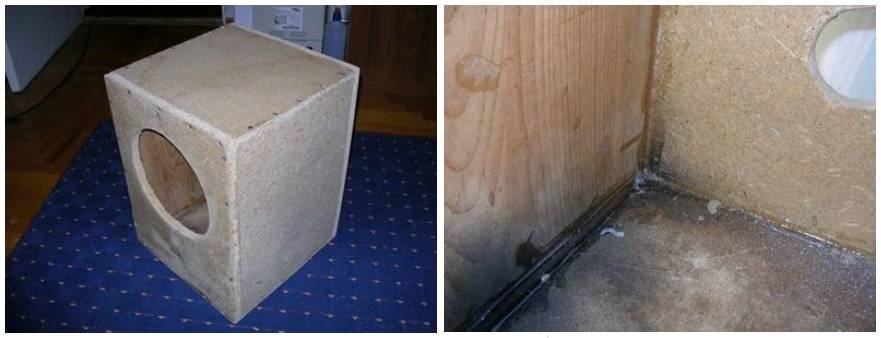

Сборка корпуса для сабвуфера

Чтобы правильно сделать короб для сабвуфера перед вкручиванием самореза сверлите для него отверстие тонким сверлом, это увеличит прочность крепления и убережет фанеру от расслаивания. Равномерно распределяйте количество саморезов по длине стороны и следите за тем, что бы на углах они не встретились.

Почти всегда с сабом идет шаблон для вырезания посадочного отверстия, он может быть частью коробки или быть отдельным вложением. Вырезаете шаблон, переносите его на лицевую сторону короба и выпиливаете лобзиком или фрезером.

Шаблон для посадочного отверстия (вырезан из коробки)

Если такого шаблона у вас нет, то придется вооружится циркулем. Размечая и вырезая отверстие под динамик будьте очень аккуратны! Полка корзины почти всегда имеет небольшую ширину. Вырежете меньше положенного — корзина сабвуфера не войдет в отверстие, вырежете чуть больше или не ровно — саб не сядет герметично или саморезы для крепления повиснут в воздухе.

Для увесистых сабов переднюю стенку корпуса рекомендуется делать двойной, для исключения вибраций во время работы динамика.

Двойная передняя стенка

При больших габаритах корпуса двойных стенок может быть недостаточно и в некоторых случаях полезно будет воспользоваться распорками.

Варианты распорок и ребер жесткости

Обратите внимание на то, что все каналы ввода проводов, клеммники и т.п. должны быть загерметизированы, внутренние перегородки (стенки порта) не должны иметь щелей

Отверстие под круглый клеммник удобно вырезать с помощью насадки, устанавливая его не забудьте проклеить по периметру.

Закручивая саморезы, не переусердствуйте, что бы не сорвать и не забывайте предварительно сверлить отверстия для них.

Если вы и используете закладные гайки для крепления динамика, то предварительно установите его в посадочное место, точно разметьте места сверления, уберите динамик и просверлите насквозь переднюю стенку согласно отметкам (следите, чтобы сверло всегда было перпендикулярно плоскости). Толщину сверла выбирайте в соответствии с диаметром закладных гаек. Установите гайки в подготовленные отверстия изнутри корпуса так, чтобы они не выпадали внутрь при закручивании в них болтов.

Закладные гайки с внутренней стороны передней стенки

Прикручивая динамик, не забудьте подключить его к клеммнику, для этого провода к нему можно припаять либо воспользоваться специальными клеммами.

Информативное видео сборки и склейки на примере серийного сабика Рокфордов.

Если ваш корпус был правильно рассчитан, он герметичный, крепкий и с достаточной толщиной стенок, то звук его определенно вас порадует.

Удачи в построении!

Возможные неисправности и ремонт

Ремонт сабвуфера своими руками может потребоваться при механическом повреждении его элементов. Если катушка сталкивается со звуковой частотой, которая превышает допустимую, она может выйти из-строя. Аналогичная проблема возникает при прослушивании музыки с максимальным усилением, что приводит к разрыву диффузора. Ремонтировать узел достаточно просто, т.к. его можно заменить новым.

Восстановление работоспособности диффузора или катушки — сложная задача, которая потребует много времени и усилий, и каждый специалист, который отремонтировал такой узел, порекомендует выполнить замену.

Нередко к поломке приводит перегрев внутренних деталей саба. Проблема связана с загрязнением внутреннего пространства пылью и техническим мусором. Для начала нужно оценить показатели напряжения в БП с помощью тестера — если оно отсутствует, придется заменить блок питания.

При осмотре внутреннего пространства можно найти вздутые конденсаторы или почерневшую обмотку. Испорченные элементы нужно выпаять паяльником и заменить новыми — исправными.

Ремонт динамика начинается с разборки и демонтажа головки сабвуфера. Все действия нужно выполнять без спешки, поскольку резкие движения могут привести к повреждению гильзы катушки.

Каким же должен быть сабвуферный короб

Ответ прост. Основное требование, которому должен соответствовать сабвуферный короб, это его жесткость и прочность. Чем жестче стенки, тем меньше вибрации, которые создаёт сабвуфер при работе. Конечно, в теории идеальным будет считаться короб, сделанный из керамической плиты или отлитый из свинца с 15 см стенками, но конечно, можно считать это за бред, т. к. такие сабвуферы будут иметь не только дорогое производство, но и огромный вес.

Виды и сравнение материалов для сабвуфера.

Рассмотрим реальные варианты материалов для изготовления сабвуфера и постараемся дать небольшое заключение по каждому из них.

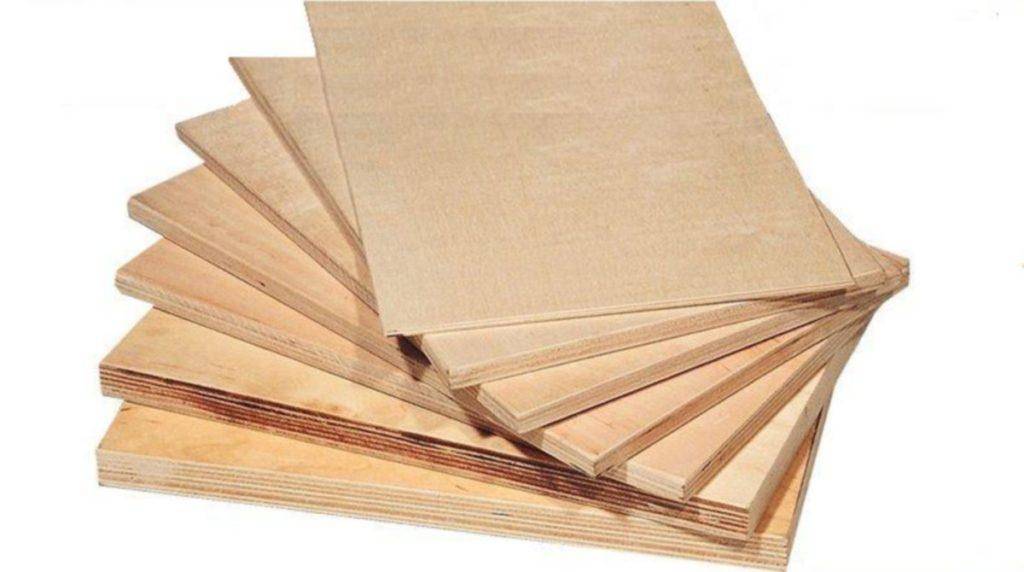

Фанера

Лучше влагостойкая. На наш взгляд, это один из достойнейших материалов для изготовления акустического оборудования.

Но есть и пара минусов;

  • Это самый дорогой материал.
  • Проблемно найти фанеру толщиной более 18 мм.
  • При большой площади стенок начинает «звенеть» (нужны дополнительные рёбра жесткости или распорки)

МДФ

Сейчас набирает большую популярность. Он является неким промежутком между фанерой и ДСП. Основной его плюс — это меньшая, чем у фанеры цена (примерно как у ДСП) хорошая жесткость (но не дотягивает до фанеры). Легко пилится. Влагостойкость выше, чем у ДСП.

Проблемно, но возможно найти, толщину более 18 мм.

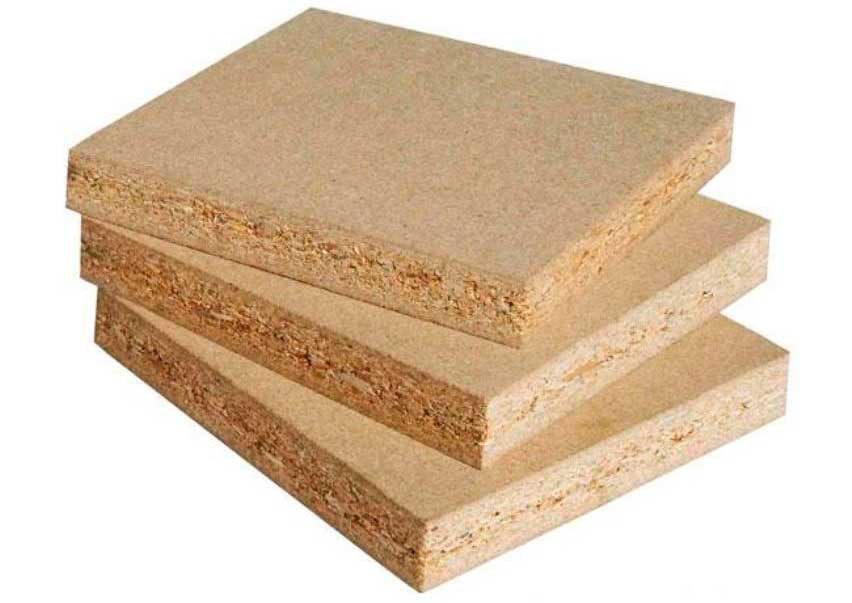

ДСП

Дешёвый, распространённый материал. Есть в каждой мебельной компании, в этих же компаниях можно заказать и распил. Этот короб вам обойдётся в 2-3 раза дешевле чем из фанеры. Недостатки:

  • Очень маленькая жесткость материала (пример про бабушкин шкаф выше).
  • Не влагостоек. Хорошо впитывает влагу и рассыпается. Особенно опасно если в ваш багажник попадает вода.

Как рассчитать короб

Акустические системы, в том числе и сабвуферы, рассчитывают с помощью компьютерных программ. Наиболее часто используют «WinISD» и «JBL Speakershop».

Исходные данные для расчётов — технические характеристики динамиков из встроенных в программы баз данных, или введённые вручную. Как минимум необходимо задать основные, о которых упоминалось выше.

Софт также позволяет вести расчёты в «противоположном направлении», подобрать динамик, который обеспечит наилучшую отдачу при заданных параметрах корпуса.

Наиболее простые акустические формы, такие как закрытый ящик и фазоинвертор, не требуют высокой точности. Их можно рассчитать вручную с помощью формул.

Расчёт закрытого ящика

Цель расчёта — основываясь на исходных данных (трёх основных параметрах динамика) подобрать внутренний объём колонки. Если отношение паспортного значения резонансной частоты (Fs) к добротности (Qts) меньше 100, такой динамик лучше не устанавливать в закрытый ящик.

Запертый в корпусе закрытого ящика воздух, сжимаясь под действием диффузора, увеличивает жёсткость подвеса. В результате резонансная частота и добротность акустической системы возрастает.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика приведена на рисунке.

Формулы, связывающие резонансную частоту (Fc), добротность (Qtc) и объём (Vb) колонки с аналогичными паспортными параметрами (Fs, Qts и Vas) динамика

Как следует из формул, если объём корпуса равен эквивалентному, значения параметров возрастают в 1,4 раза, и вдвое, когда объём закрытого ящика втрое меньше Vas.

Подбирая с помощью формул допустимый объем корпуса, стремятся, чтобы резонансная частота колонки (Fc) не превышала 50 Гц, а добротность (Qtc) была близка к 0,7.

Расчёт фазоинвертора

Для этого акустического оформления выбирают динамики с добротностью 0,3—0,5 и отношением резонансной частоты к добротности не мене 50. Кроме объёма сабвуфера, вычисляют параметры (площадь сечения, диаметр и длину трубы) порта фазоинвертора.

Параметры короба подбирают по тем же формулам, что и в случае с закрытым ящиком, но при этом ориентируются на добротность колонки (Qtc) в пределах 0,6—0,65.

Параметры порта рассчитывают, опираясь на значение частоты настройки фазоинвертора (Fb) выбранной равной резонансной частоте динамика (Fs) или немного меньше. Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора показаны на рисунке.

Формулы для расчёта площади сечения, диаметра и длины порта фазоинвертора

В приведённых формулах:

  • smin — минимальная площадь (м2) сечения порта фазоинвертора;
  • D — диаметр (м) динамика;
  • Xmax — максимальный ход (м) диффузора от нулевого положения, указывается в технических характеристиках динамика;
  • Fb — резонансная частота (Гц) фазоинвертора;
  • dmin — минимальный диаметр (м) круглой трубы, используемой в качестве фазоинвертора;
  • L — длина (м) фазоинвертора;
  • Lmax — максимальная длина (м) фазоинвертора.

Расчётная длина фазоинвертора может получиться больше рекомендованного максимального значения. Уменьшить практическую длину можно несколькими способами.

Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра фазоинвертора. Фланцы на конце трубы ещё больше усиливают эффект.

Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки.

Использование порта в виде усечённого конуса круглого или прямоугольного сечения поможет уменьшить длину фазоинвертора до 35%. Конфигурация в виде песочных часов — до 40%.

Фотогалерея: способы уменьшения длины фазоинвертора


Размещение выхода круглого фазоинвертора заподлицо с плоскостью панели колонки даёт выигрыш в длине до 0,85 диаметра трубы фазоинвертора


Фланцы на конце круглой трубы позволяют укоротить длину фазоинвертора более чем на 0,85 диаметра


Около 15% длины можно сэкономить, разместив фазоинвертор вплотную к одной из сторон колонки


Усечённый конус поможет уменьшить длину фазоинвертора до 35%


Конфигурация в виде песочных часов уменьшает длину до 40%

Корпус для сабвуфера: как сделать своими руками

С учетом того, что бандпас самый сложный в изготовлении, данный корпус трудно спроектировать и выполнить расчет короба сабвуфера без специальных навыков, знаний и опыта.

С одной стороны, можно использовать для расчета сабвуфера программу WinlSD. Данный софт позволяет подобрать размер, просчитать объем сабвуфера и даже создать трехмерную модель.

Однако с другой стороны обычному автовладельцу без специальных знаний такая задача обычно не под силу (нужно знать характеристики динамика, учитывать целый ряд дополнительных особенностей и т.д.).

На деле, чтобы сделать саб своими руками, лучше остановиться на закрытом ящике или фазоинверторе

При этом рекомендуется обращать внимание именно на второй вариант в качестве самодельного сабвуфера

Данного решения (при условии правильного проектирования) будет более чем достаточно. Фазоинвертор дает возможность качественно отыгрывать наиболее низкие частоты, обеспечивает повышение КПД и т.д.

Итак, сначала подбираем материал для изготовления сабвуфера. Обычно для этих целей используется многослойная фанера. Также можно взять ДСП. Данные материалы отличаются доступной ценой, с ними просто работать, обеспечивают неплохую шумоизоляцию.

В качестве примера, рассмотрим сабвуфер из многослойной фанеры (толщина 3 см.) Для того, чтобы сделать короб для сабвуфера, нужно подготовить, в среднем, около 100 саморезов по дереву 50-55 мм.

Еще нужно закупить шумоизоляцию, иметь дрель, шуруповерт или отвертку, электролобзик, жидкие гвозди, герметик и клей ПВА, около 3 метров карпета и клемник. Следующим шагом становятся чертежи короба для сабвуфера.

Расчет короба для сабвуфера является индивидуальным, параметры зависят от размеров динамика и т.д. На примере рассмотрим саб с одним динамиком 12 дюймов. Объем ящика для саба с одним таким динамиком, согласно рекомендациям специалистов, составляет 45-50 литров.

Чтобы рассчитать короб под сабвуфер, ниже приведена ознакомительная схема с размерами панелей. Если вы не имеет навыков подобной работы, рекомендуется отдельно изучить материалы, как самому сделать чертеж для сабвуфера.

Во время проектирования нужно отдельно следить за тем, чтобы минимальное расстояние от стенок корпуса до динамика, как и сам объем ящика, рассчитывалось исключительно по внутренней поверхности, а не по внешней.

Идем далее. После подготовки всех элементов, можно переходить к сборке короба для сабвуфера. Первым делом, лобзиком вырезается отверстие под динамик. Например, динамик 30 см

Обратите внимание, наименьшее расстояние от центра диффузора до стенки саба, условно, 200 мм. Можно отмерять 230 мм., так как 3 см это ширина самой фанеры

Затем вырезается отверстие под щель фазоинвертора. Также вместо щели можно использовать трубку. Затем можно собрать фазоинверторную щель, после чего прикрепить к передней панели саба. Стыки проклеиваются жидкими гвоздями, потом закручиваются саморезы. Саморезы нужно затягивать максимально плотно, чтобы не возникало резонансных колебаний.

Теперь можно собрать боковые стенки корпуса, точно так же промазав их жидкими гвоздями и стянув саморезами. Также нужно вырезать на задней крышке корпуса под саб отверстие для клемника. Далее все части саба нужно соединить, проверяя правильность размеров самих элементов конструкци и качество крепления.

На данном этапе можно вставить динамик, не прикручивая проверить его посадку и дальше переходить к отделке ящика. На начальном этапе требуется проклеить стыки, щели и зазоры эпоксидным клеем. Также можно использовать герметики. Затем, при помощи клея ПВА вся верхняя поверхность проклеивается шумоизоляцией.

Внешняя поверхность обтягивается карпетом (в том числе и щель фазоинвертора). Карпет крепится эпоксидным клеем и/или мебельным степлером. Теперь динамик можно снова вставить и хорошо прикрутить. Завершающим этапом становится протяжка проводов от динамика на клемник. После того, как вся конструкция «усядется» и высохнет, саб можно подключать к усилителю. Для этого нужно знать, как подключить сабвуфер в автомобиле правильно.

Как рассчитать литраж корпуса

Что такое объём корпуса? Это одна из основных величин, от которой напрямую будет зависеть звучание динамиков в сабвуфере. Рассчитать объём корпуса можно двумя способами: с помощью профессиональных программ или вручную.

Помимо этого программы рассчитают размеры всех необходимых для изготовления деталей и элементов, поэтому вам придётся просто взять выведенные параметры и на их основании изготавливать коробку.

Как посчитать объём корпуса вручную

Расчёты без применения специализированного программного обеспечения проще, хотя невозможно будет представить себе модель будущего сабвуфера или размеры его корпуса.

Объём короба высчитывается по формуле V = h*L*A.

При этом в формулу необходимо подставить следующие значения:

  • h — высота короба;
  • L — длина короба;
  • А — его высота.

Зная все эти параметры, легко определить и объём корпуса сабвуфера.

Алгоритм программы учтёт все пожелания и сделает расчёт объёма и иных параметров корпуса быстро и правильно

Как сделать короб для сабвуфера своими руками

Надоело слушать противное звучание своих старых колонок, которые совершенно не отображают качество? Тогда задумайтесь надо ли вам они вообще. Для меломанов это совершенно неподходящий вариант. Если вы такой, тогда нужен сабвуфер. Его необязательно покупать, попробуйте для начала сделать короб для сабвуфера своими руками.

Для начала сходим в магазин за некоторыми деталями, которые стоят не столь дорого. Если увидели НЧ динамик, то это отличный вариант. С него и начнем. В диаметре динамик приблизительно 25 сантиментов, а мощность колоссальная – более 300 Ватт.

Придя домой, стоит заняться расчетом параметров самого буфера, то есть его коробки. Для удобства и четкости используйте уже проверенные программы, такие как DLSBox2000, JBL-Speakershop или WinISD. Эта процедура увлекательная и может занять много времени.

Для 25 сантиметров и данной мощности получилось так, что корпус должен быть приблизительно 450х350х350 мм. Если говорить о вместительности, то она более 35 литров. По расчетам эффективность оформления для динамика (ФИ) — 76%, фазоинвертор — 750х100 мм. Приступим к чертежу коробки и к непосредственной ее сборке.

Сначала определимся с материалом, из которого будут сделаны стенки короба для сабвуфера. Желательно выбрать надежное ДВП и его толщина должна быть не менее 2 сантиметров. Стенки между собой соединяем при помощи шурупов размером 5 см, которые предварительно нужно смазать для надежности герметикой, которая не имеет цвета, а, значит, не испортит внешний вид. Теперь в местах скрепления нужно все тщательно промазать обычным клеем, всем известным ПВА. Его можно наносить побольше, для надежности и долговечности будущего сабвуфера.

Приступаем к внешнему оформлению. Чтобы поверхность была гладкой и приятной ее стоит прошпатлевать. Для этого подойдет как машинная шпатлевка, так и обычная. Но сделать ее можно и самостоятельно. Для этого соединяем между собой остатки ДВП и клей ПВА, мешаем до загустения, получиться что-то похожее на майонез.

Далее понадобиться наждачная бумага. Поверхность делаем гладкой, отшлифованной. Так как шпаклевка может положиться не совсем ровно или неровно прибиты сами стенки, то здесь нужно воспользоваться уровнем. Если неровности не убрать и не вывести под уровень, дальше они будут видны и сабвуфер, сделанный своими руками, будет неаккуратным.

А дальше ювелирная работа, делаем отверстия под розетку, провод, фазоинвертор и ручки-карманы. Для этого можно использовать разные приспособления, дрель, пилку, ну а лучше всего фрезер.

Далее, берем самоклеящуюся пленку по своему вкусу, они бывают разные. Клеиться она на корпус очень хорошо, без лишних трудностей. На корпус ложем ткать, а потом проходим ее утюгом, чтобы пленка приклеилась.

Короб для сабвуфера своими руками готов! Но для того, чтобы звук был не слишком режущим и жестким, подчеркивал приятный бас, желательно внутри наклеить мягкий поролон, около 2 сантиметров. Также внутрь можно положить небольшой мешочек с мягкой, неплотной ватой.

Подключаем и наслаждаемся приятным звучанием любимой музыки. Быстро, экономно и качественно! Сабвуфер своими руками чрезвычайно легко и просто сделать.

Из чего можно сделать?

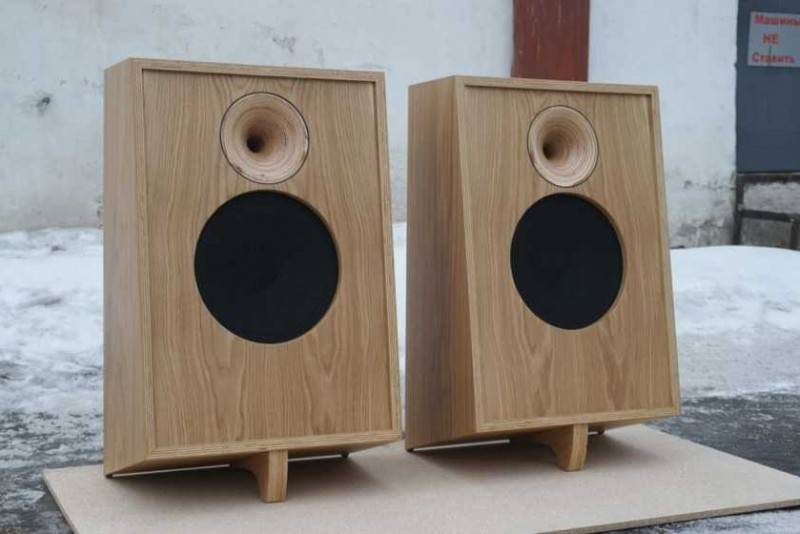

В домашних условиях корпус колонки изготавливается почти из чего угодно. В ход идут:

корпус от вышедшей из строя автомагнитолы;
корпус от светящегося кубика, в котором перегорела подсветка;
колонка- «яйцо» изготавливается из бумаги, свёрнутой во множество слоёв и пропитанной клеем (например, эпоксидным);
остатки ламината или паркета – после перестилания пола;
ДСП, материал МДФ, ДВП, натуральное дерево;
для портативных колонок подходит труба ПВХ (или полипропиленовая) наибольшего диаметра – вроде того, что применяют в проведении межэтажного сливного канала для санузлов всего дома;
фанера – при её распиливании соблюдайте осторожность: она легко даёт сколы и трещины, со временем изгибается.

Процесс настройки автомобильного сабвуфера

Вначале следует сказать, что настраивать это устройство обычно начинают ещё на этапе создания деревянного короба под низкочастотный динамик. Уже тогда учитываются размеры салона машины, мощность подключаемого усилителя и направление музыки, которую водитель предпочитает слушать. Затем начинается тонкая настройка фильтров, на которой мы и сосредоточимся.

Фильтр LPF

LPF включается либо на усилителе сабвуфера, либо в магнитоле. Аббревиатура LPF означает low pass filter. Задача фильтра — пропускать на динамик сабвуфера низкие частоты, обрезая частоты высокие.

Фильтр LPF регулируется отвёрткой

  • открывается доступ к регулятору LPF (обычно он располагается на задней стенке усилителя);
  • с помощью обычной плоской отвёртки этот регулятор поворачивается по часовой стрелке до частоты в 55–60 Гц. Это оптимальная частота среза для большинства автомобильных сабвуферов среднего ценового диапазона (возможно, в дальнейшем её придётся слегка подкорректировать);

Subsonic

Назначение фильтра Subsonic — обрезать инфразвук. Именно он и вырезает паразитные частоты ниже 25–30 Гц, о которых упоминалось выше. Однако этим фильтром оборудован далеко не каждый сабвуфер, о чём следует помнить.

Регулятор фильтра Subsonic есть не на всех усилителях

  • регулятор фильтра Subsonic также располагается на задней крышке сабвуферного усилителя;
  • плоской отвёрткой этот регулятор поворачивается на величину, которая будет примерно на 5 Гц ниже частоты фазоинверторного порта;

Пример: если фазоинвертор работает на частоте 40 Гц, то Subsonic следует устанавливать на 35 Гц. А штатную частоту фазоинвертора можно узнать в инструкции к сабвуферу.

Настройка уровня Gain

Gain — это уровень входной чувствительности сабвуфера. И его тоже необходимо отрегулировать (на некоторых усилителях этот уровень обозначается словом Level).

Регулятор уровня Gain вращается плоской отвёрткой

  • регулятор Gain может располагаться как на задней, так и на передней панели усилителя. Всё зависит от конкретной модели;
  • в ручке регулятора имеется прорезь в виде стрелки, в которую вставляется плоская отвёртка (диапазон регулируемых напряжений обычно варьируется от 0.2 до 5 вольт);
  • сначала регулятор Gain выставляется на минимум, после чего с магнитолы на сабвуфер начинает подаваться музыкальный сигнал с постепенным увеличением громкости. Подаётся он до тех пор, пока не появятся первые искажения звука;
  • как только это произошло, ручка громкости магнитолы поворачивается обратно до появления чистого звука;
  • теперь регулятор Gain с помощью отвёртки поворачивается по часовой стрелке до появления первых искажений;
  • после их появления регулятор откручивается назад не пару делений до появления качественного звука;

Установка акустической фазы

Если фазировка настроена верно, то сабвуфер будет звучать вместе с фронтальными колонками. Если же сабвуфер, по ощущениям водителя, грохочет где-то в районе багажника, значит, акустическую фазу следует отрегулировать.

  • регулятор фазовращателя находится на передней стенке сабвуферного усилителя и обозначается как Acoustic phase;
  • он поворачивается вручную по часовой стрелке до тех пор, пока фаза не «развернётся» под нужным углом и сабвуфер не зазвучит как единое целое с фронтальными динамиками;

Настройка стыка сабвуфера и средних частот

Здесь преследуется следующая задача: максимально точно состыковать по частотам сабвуфер и фронтальные колонки. К примеру, если нижние частоты сабвуфера обрезаны до 60 Гц, а «низ» в колонках выставлен на 100 Гц, то в звучании этих устройств могут возникнуть хорошо различимые на слух провалы. Для их устранения потребуется коррекция фильтра LPF, о которой уже упоминалось.

  • музыка, богатая низкими частотами, подаётся на колонки и усилитель сабвуфера;
  • регулятор фильтра LPF поворачивается отвёрткой вначале на пару делений против часовой стрелки, а если провалы не исчезли — на три деления по часовой стрелке. Обычно этого бывает достаточно для точной стыковки частот колонок и сабвуфера;

Видео: настройка сабвуфера в автомобиле

Итак, для точной настройки сабвуфера автовладельцу придётся больше полагаться на субъективные ощущения, а не на показания приборов. Объяснение этому простое: машины у всех разные, предпочитаемая музыка — тоже разная, да и конструкции сабвуферов могут существенно отличаться

Но даже в таких условиях необходимо уделить самое пристальное внимание настройке фильтров. Потому что без этого сабвуфер не будет звучать в полную силу

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
