Что такое коробка отбора мощности в автомобиле

Виды и свойства литых дисков

Все легкосплавные колесные диски можно разделить на две большие группы: литые и кованные.

Название «литой диск» говорит о том, что деталь изготавливается из сплавов легких металлов методом литья. Основным материалом для изготовления литых дисков является алюминий. Однако иногда встречаются колеса отлитые на основе магния.

Упрощенно, процесс изготовления можно представить так:

  1. В металлоплавильной печи готовится плавка с набором металлов и добавок;
  2. Затем расплавленная масса заливается в специальные формы;
  3. После этого выполняется финишная механическая обработка отлитой заготовки;
  4. На последнем этапе на поверхность диска наносится лакокрасочное покрытие для его защиты от коррозии.

Кованые диски производятся по другой технологии: заготовка металла из лёгкого сплава разогревается и подвергается обработке давлением в специальном прессе, то есть штамповке или ковке.

Для изготовления каждого вида кованного диска нужен свой отдельный штамп, что обходится достаточно дорого. Поэтому выбор моделей кованых легкосплавных дисков несколько беднее, чем у их литых аналогов.

Достоинства литых дисков

Самым очевидным преимуществом литых дисков является их привлекательный внешний вид. Машина, оснащенная «литьем» смотрится богаче и солиднее. Эта аксиома относится как к кованым моделям, так и к литым дискам.

Литые диски гораздо легче стальных штампованных аналогов сопоставимого размера. К примеру, вес 13-дюймового колесного диска варьируется в следующих пределах:

  • стальная штамповка – 8 кг,
  • легкосплавный диск – 6 кг,
  • кованый диск – 5 кг.

При использовании литых дисков снижается нагрузка на подвеску, уменьшается момент инерции при замедлении, улучшается динамика разгона, а колесо быстрее возвращается в первоначальное положение при езде по выбоинам.

Недостатки литых дисков

Среди главных недостатков литых дисков следует отметить их хрупкость. При сильном ударе диск не деформируется, а трескается или образуются сколы. Большинство таких повреждений не поддаются ремонту.

Кованые диски наиболее прочные, однако, при сильном ударе в область колеса вся мощь обрушивается на детали подвески, выводя их из строя. Так что ремонт подвески, рулевого механизма и приводных валов, в итоге может обойтись дороже, чем замена колесного диска.

Неприятным моментом при езде на всех видах «литья» может стать нарушение балансировки колес. Происходит это чаще всего по двум причинам:

  1. Так как балансировочные грузики приклеиваются к внутренней поверхности диска, то они довольно часто отклеиваются.
  2. При езде по бездорожью и грязи в лучах модных легкосплавных дисков застревает липкая дорожная масса. Даже при высыхании она не отстает от поверхности диска, нарушая балансировку колеса.

Основной рекомендацией по эксплуатации литых дисков будет бережная езда по разбитой дороге, особенно на низкопрофильной резине

Также требуется проявлять внимательность и осторожность при парковке вблизи бордюров и ребристых столбиков. Литые диски предназначены для хороших машин и отличных дорог

Какие углы бывают?

Геометрия колесной базы предусматривает несколько углов, при помощи которых задаются оптимальные условия для езды. Среди них:

  • Развал;
  • Схождение;
  • Кастер.

Развал это отношение расположения плоскости колеса к вертикальной оси. Существует три вида: отрицательный, положительный и нулевой. Если верхнее окончание колеса направлено внутрь, то это считается отрицательным развалом. Улучшает маневренность автомобиля в поворотах. Внутренняя часть покрышек изнашивается больше. Меньшее пятно соприкосновения способствует ухудшению управляемости при прямолинейном движении. Развал с положительным значением наоборот обеспечивает уверенное перемещение по прямой линии, но плохо влияет на маневрирование в поворотах. Сегодня заводскими настройками автомобилей, предназначенных преимущественно для городского передвижения, является отрицательный развал.


Виды развала колес

Схождение колес – угол по отношению плоскости колеса к продольной оси автомобиля. Если края шин «смотрят» друг на друга, то это положительный сход, наоборот – отрицательный. Данный параметр также влияет на поведение автомобиля, как и развал. Положительный показатель схождения предназначен для прямолинейного движения, отрицательный – для лучшего контроля в поворотах. Рекомендуемые параметры зависят от назначения автомобиля. При большом отрицательном показателе схода, при движении по прямой линии потребуется постоянное подруливание. Излишне положительное значение схождения сделает некомфортным прохождение затяжных поворотов.

Кастер является величиной отклонения ступицы вперед или назад относительно балки. Далеко не на каждом авто данный параметр можно регулировать. Положительная величина характеризуется наклоном стойки в сторону салона, а отрицательная – в противоположную. Большинство заводов использует положительный кастер, так как он снижает риск отклонения от траектории при отсутствии контроля руля.

Порядок работы КОМ

Принципиально КОМ похожа на КПП, только намного проще. В ней стоит ведущий вал, с жестко зафиксированной шестеренкой. При включении, она входит в зацепление с ведомой шестерней, посаженной на другой вал (фактически – ВОМ), передающий момент вращения на рабочее оборудование.

Если коробка управляется механическим способом, то шток перемещается с помощью рычага. При наличии пневмоэлектрической системы, в узле должна быть камера, куда подается воздух под давлением. Последний воздействует на диафрагму, соединенную с пружиной, после чего она сжимается, передвигая шток с включающей вилкой. Шестерни входят в зацепление. После стравливания воздуха, пружина распрямляется, шток движется в обратном направлении, шестерни разъединяются.

КОМ способна «забрать» до 40% мощности мотора. Большинство моделей включаются в то время, когда машина неподвижна. Хотя, есть и такие (например, на коммунальной технике), которые работают и при движении агрегата.

Назначение раздаточной коробки

Назначение раздаточной коробки (РК) состоит в распределении передающего усилия между ведущим и дополнительными мостами. Так же раздатка позволяет включать либо выключать ведущий мост и в некоторых случаях понижать или повышать передаточное число и тем самым увеличивать в двое количество существующих передач применяемых для коробки передач машины.

Схема полного привода с раздаточной коробкой передач

Такое вождение особенно важно при движении по хорошей автостраде, раздаточная коробка передач позволяет отключить дополнительный мост, тем самым снимается нагрузка на двигатель, трансмиссию уменьшается расход топлива. Создание раздаточной коробки идёт с начала двадцатого века, когда начинались развиваться гонки на автомобилях по шоссе и в условиях бездорожья. Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста

Необходимо было как то сбалансировать крутящийся момент между двумя мостами

Особенно применение такого агрегата нужно для грузовой техники, где планировалось использование дополнительного осевого моста. Необходимо было как то сбалансировать крутящийся момент между двумя мостами.

Как только автомобиль попадает в условия бездорожья, то применение раздатки совместно с межосевым дифференциалом помогают двигателю распределить вращающийся момент к мостам в необходимом пропорциональном соотношении веса нагрузки, обеспечивая равномерно колёсам разных мостов вращаться с одинаковой скоростью, тем самым снижается нагрузка в трансмиссии и уменьшается износ механизмов, а главное, автомобиль преодолевает препятствия и движется равномерно в плохих дорожных условиях.

Современный взгляд

Чтобы понять, что именно приобрести для своего железного коня, лучше всего определить, по какому типу дорог и в какую погоду он будет ездить. Также стоит учитывать, на какой сезон приобретаются колеса — летний или зимний.

Такие колеса имеют несколько преимуществ. Первое и самое очевидное из них — это привлекательный внешний вид. Действительно, технология изготовления такова, что в этом случае можно добиться достаточно сложных, объемных орнаментов и узоров, а также более непростой фактуры. Кроме того, цветовая гамма литых разновидностей весьма богата, что позволяет придать своему автомобилю более современный внешний вид и сделать его действительно лучше.

Особенно интересна технология изготовления литых моделей и способ их формовки. На самом деле метод, по которому производится изготовление, логично вытекает из названия данной разновидности. Так, металл заранее нагревается и плавится, что позволяет получить равномерную, жидкую и густую эмульсию. Эту эмульсию заливают в заготовленную форму, где металл остывает и твердеет.

Когда деталь уже принимает необходимый внешний вид, железо подвергается обработке и шлифовке, где убираются мелкие дефекты и внешние недочеты. Затем производятся грунтовка и покраска, которые не позволят появляться коррозии и следам разрушения металла.

Устройство ком КАМАЗ 55102 | КАМАЗ

Устройство кабины автомобиля КамАЗ 43114

Устройство и ТО автомобиля КАМАЗ 4310 часть 2

Самосвал Камаз 55111 подъем кузова

Как поднять кузов на камазе 55102

https://youtube.com/watch?v=qdLhdzzQVGM

Не поднимается кузов. Что делать?

Замена масленого насоса НШ32 на камазе

Не включается скорость камаз

КПП на автомобиле камаз (схема переключения) для подписчиков

КАМАЗ 43101 УПРАВЛЕНИЕ-ПРИБОРЫ

установка балансира камаз

Также смотрите:

  • Редукторов КАМАЗ 43253
  • Высота грузового отсека КАМАЗ
  • Почему на КАМАЗе с турбонаддувом могут быть потери мощности
  • Двери на фургон КАМАЗ
  • Диски клиновые на КАМАЗ
  • Подъемный механизм кузова КАМАЗ
  • Рычаг КПП КАМАЗ 5350
  • Гидрозамедлитель для КАМАЗа
  • Трубка слива топлива КАМАЗ
  • Аккомулятор на КАМАЗ
  • Пожарная машина КАМАЗ типы
  • Все о КАМАЗах самосвал возможные поломки
  • Авария в кущевке с КАМАЗом
  • Датчик давления масла двигателя КАМАЗ 740
  • Стеклоподъемник КАМАЗ 53215

Главная » Видео » Устройство ком КАМАЗ 55102

Разновидности

Как вы уже поняли, КОМ применяется на машинах для того, чтобы передавать дополнительному оборудованию энергию.

Если отталкиваться от приводимых в действие механизмов и требований к устройству, выделяют различные виды существующих коробок для отбора мощности. Они могут отличаться между собой по нескольким принципам:

  • Количество ступеней. Это определяет шаг между доступными рабочими механизмами.
  • Наличие реверса. Некоторые узлы, такие как насосы, подразумевают вращение лишь в одну сторону. Если это автокран, тогда КОМ должна работать с двух противоположных направлениях.
  • Передаточное число. От этого значения зависит изменение показателей угловой скорости и передаваемого момента.
  • Число валов. Оно может быть разным, в зависимости от конструкции конкретной коробки.
  • Расположение компонентов, которые входят в состав коробки.
  • Управляющий специальный сигнал. Он бывает механический, с помощью рычага либо же через бортовой компьютер.

При знакомстве с устройством коробок отбора мощности следует обязательно учесть возможные варианты их расположения.

В основном системы могут монтироваться в таких точках:

  • сбоку относительно коробки передач машины;
  • на торцевой стороне коробки;
  • в картере КПП;
  • вместе с раздаточной коробкой передач.

Бывает и так, что КОМ имеет верхнее расположение. В этом случае дополнительно применяется насос. Он позволяет подавать смазочный материал к узлу.

Все коробки, используемые на машинах, можно разделить на несколько подкатегорий. Они бывают:

  • реверсивными;
  • безредукторными;
  • зависимыми;
  • независимыми.

Каждый вариант требует отдельного рассмотрения для лучшего понимания сути и принципа работы устройства.

Независимые КОМ

Отличительной особенностью независимых коробок отбора является то, что их можно устанавливать на машины и транспортные средства с любыми видами коробок передач, то есть с различными трансмиссиями.

Главное преимущество заключается в возможности включения механизма, когда транспорт движется или же стоит на месте. Подобные КОМ получили широкое распространение на отечественных грузовых машинах КАМАЗ.

Располагаться узел может с правой и левой стороны бокового люка коробки машины. Есть и варианты, когда монтаж осуществляется с торца. Это уже зависит от конкретной модели коробки отбора мощности. Чтобы реализовать эффективную систему смазки, в схему подключается насос.

Для управления частотой вращения валов коробки, как и мощностью, передаваемой на дополнительное и навесное необходимое оборудование, можно использовать двигатель транспортного средства. Довольно часто встречаются машины, где система включения и деактивации КОМ реализуется с помощью гидравлического или электропневматического принципа. Эти коробки активно применяются на транспорте, оснащённом автоматическими КПП.

Как вы понимаете, КОМ не применяются на обычных легковых автомобилях. Это решения, актуальные для самосвалов, автоцистерн, автокранов, машин коммунальных службы и пр.

В процессе их эксплуатации важно соблюдать несколько правил:

  • периодически проверять надёжность крепления;
  • исключить возможность возникновения сильных вибраций;
  • соблюдать последовательность включения и выключения КОМ;
  • периодически проверять состояние смазочной жидкости;
  • смазывать дополнительно отдельные компоненты согласно инструкции;
  • вовремя менять масло в коробке.

Всё это направлено на то, чтобы продлить срок службы узла. Изначально он имеет внушительный ресурс. Но при активной эксплуатации и нарушений правил использования коробки отбора мощности износ может произойти значительно раньше предусмотренного срока.

Коробки отбора мощности (КОМ)

Коробка отбора мощности (КОМ) предназначена для отбора мощности от силового агрегата автомобиля для привода всевозможных рабочих органов оборудования, установленного на автомобильном шасси, посредством карданного вала или гидравлического насоса. Коробки отбора мощности используется на автоцистернах, автокранах, коммунальных машинах и другой спецтехнике. Коробка отбора мощности, устанавливается на КПП, РК автомобиля. Включается коробка отбора мощности из кабины водителя. На автоцистернах и грузовиках с лебёдкой имеется возможность использовать реверсивную коробку отбора мощности. В этой коробке вращение выходного вала возможно в обе стороны. В основном коробки отбора мощности работают при стоянке автомобиля, но некоторые, например, установленные на автомобилях для очистки городских улиц, работаю также и при движении.

К КОМ предъявляются следующие требования:

  1. Малые габариты и масса;
  2. Большой ресурс;
  3. Обеспечение заданного передаточного отношения;
  4. Малые усилия при переключении и снижение утомляемости водителя;
  5. Обеспечение необходимого отбора мощности;
  6. Повышенный межсервисный пробег;
  7. Уменьшенный расход топлива.
КОМ КАМАЗ предназначена для установки на КПП.

Выход с коробки отбора мощности под фланец УАЗ, максимальная отбираемая мощность от вала КОМ 45 кВт (60 л.с.). Направление вращения вала КОМ совпадает с направлением вращения коленчатого вала двигателя. Отбор мощности возможен только на стоянке или во время движения автомобиля без переключения передач. Применение: автомобиль КамАЗ с колесной формулой 6х4.

КОМ КАМАЗ предназначена для установки на РК.

Устройство состоит из корпуса; размещённого в корпусе стакана подшипников выходного вала; фланца с отражателем для соединения с карданным валом привода; ведущей шестерни; шестерни выходного вала; подвижной муфты подключения отбора мощности; резиновой манжеты с пружиной и других деталей. Запуск коробки отбора мощности КАМАЗ осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением. Применение: автомобиль КамАЗ с колесной формулой 6х6.

КОМ УРАЛ предназначена для отбора мощности от первичного вала раздаточной коробки через подвижную муфту и предназначен для привода вспомога­тельных агрегатов и механизмов, установленных на автомобили УРАЛ. Запуск коробки отбора мощности осуществляется с помощью пневматического устройства мембранного типа с дистанционным управлением.
КОМ МАЗ предназначена для привода агрегатов, оборудованных на шасси специализированных автомобилей. Устанавливается на задний торец коробки передач модели ЯМЗ-2391. Привод КОМ осуществляется от зубчатого венца на заднем конце промежуточного вала. На валу КОМ установлен фланец, предназначенный для присоединения карданного вала, служащего передаточным звеном между валом КОМ и приводимым агрегатом. Применение: автомобиль МАЗ с колесной формулой 6х4.
OОО «СПЕЦТРАНСЗАПЧАСТЬ» специализируется на монтаже, техническом обслуживании и реализации коробок отбора мощности для автомобилей КАМАЗ, ЗИЛ, ГАЗ, МАЗ, УРАЛ, КРАЗ, FOTON, ISUZU и т.д., оказывает консультативные услуги производителям и потребителям спецмашин.

s-tz.com.ua

Основные неисправности раздаточных коробок и их причины

Раздаточная коробка является механическим устройством, которое, как и другие механизмы может иметь определённый срок службы, где в период эксплуатации возникают некоторые неисправности. Существует несколько факторов, которые влияют на продолжительность работоспособности РК.

  1. Конструктивное исполнение.
  2. Устройство полного привода.
  3. Режим эксплуатации.
  4. Техническое обслуживание в указанные сроки.

К часто встречающимся основным неисправностям можно отнести следующие.

  • Стуки, гул, вой — последствия износа шестерней и подшипников.
  • Сильная вибрация в раздаточной коробке. Может возникать особенно в движении вследствие износа подшипников.
  • Подтекание или течь масла. Обычно из-за нарушения герметичности сальников или вследствие других нарушений герметичности стыков в корпусе.
  • Сложность во включении или самопроизвольное отключение коробки — износ зубьев шестеренок или муфты, неправильная регулировка.
  • Дефект шестерёнок, муфт, фиксаторов. Требуется ремонт, разборка коробки, замена изношенных частей.
  • Растяжение цепи коробки в последствии износа.
  • При движении возникают рывки, сбои при работе коробки изи сильного растяжения цепи.
  • Перегрев или быстрый нагрев муфты с запахом гари масла, резины изи износа сервопривода, фрикционной муфты.
  • Возникает неустойчивость работы при нагрузках, поворотах.
  • Электронное управление не работает иза выход из строя электромагнита, нет цепи питания, нарушено крепление проводки.

Перечень смазок

применяемых в дополнительных трансмиссиях пожарных автомобилей

Наименование смазочного узла или механизмаСмазочные материалыПримерная периодичность замены смазки
Коробка отбора мощностиМасло, применяемое для коробки передач или раздаточной коробки в соответствии с инструкцией по эксплуатации базового шасси: ТАп-15В; ТСп-15К; ТСп-10 (в зимний период эксплуатации).Через одно ТО-2
Шарниры карданных валов (игольчатые подшипники крестовин)Смазка №158; ТАп-15В; ТСп-10.Через 50-60 часов работы
Опорные подшипники промежуточного валаСмазка №158; литол-24; смазка 1-13Ж; пресс-солидол С.Через 50-60 часов работы
Шлицы карданных валовСмазка №158; литол-24; смазка 1-13Ж; пресс-солидол С.Через 100 часов работы

Коробка отбора мощности КамАЗ

Если КПП, это обязательная часть шасси автомобиля, а наличие раздатки и допкоробки (мультипликатора или делителя) зависит от предназначения авто, то коробка отбора мощности КамАЗ практически никакого участия в обеспечении движения машины не принимает. Основная задача этого узла – использовать мощность двигателя для функционирования дополнительного оборудования путем перевода крутящего момента на привод этого оборудования. Принцип действия КОМа всегда одинаков, а вот размещение узла может быть разным. Так на КамАЗ 4310 коробка отбора мощности устанавливается на раздаточной коробке и состоит из выходного вала, пары шарикоподшипников, в которых он зафиксирован и подвижной муфты. Эта муфта при включении КОМ смещается и входит в зацеп с верхним валом раздатки. Картер коробки отбора уплотнен резиновыми манжетами для предотвращения вытекания масла через крышку стакана подшипников. Используется узел для перевода мощности на штатную лебедку.

В другом варианте КОМ устанавливается на основную КПП. Именно к этому типу относится, например, коробка отбора мощности КамАЗ 5511, картер которой закреплен на правом люке коробки передач (на некоторых камских грузовиках подобный узел устанавливается с левой стороны, и совсем редко на заднем торце). Промежуточная шестерня раздатки не может смещаться по оси, поэтому постоянно получает вращение от промежуточного вала КП.

При необходимости включить дополнительное оборудование накачивается воздух в камеру с диафрагмой, сама диафрагма давит на ось с ведущей шестерней и та входит в зацепление с шестерней промежуточной. Нужно помнить о том, что такая коробка работает лишь при отключенном сцеплении и давлении в пневмосистеме не меньше 5 кгс/см2. То есть, переключение коробки передач КамАЗ при работе КОМа этого типа не приветствуется.

Консультация по техническим вопросам , приобретению запчастей 8-916-161-01-97 Сергей Николаевич

В связи со спецификой работы запчасти данного узла подвергаются усиленному внешнему воздействию, поэтому прочность и износостойкость каждой детали КОМ имеют огромное значение. В нашей компании вы без проблем сможете купить коробку отбора мощности КамАЗ нужного вам типа, причем цена ее будет очень даже приемлемой. Что же касается качества и износостойкости запчастей, то вся наша продукция успешно прошла полный перечень испытаний на полигонах МАДИ и разнообразные технологические проверки. «Диагноз» — полное одобрение производителей авто и потребителей.

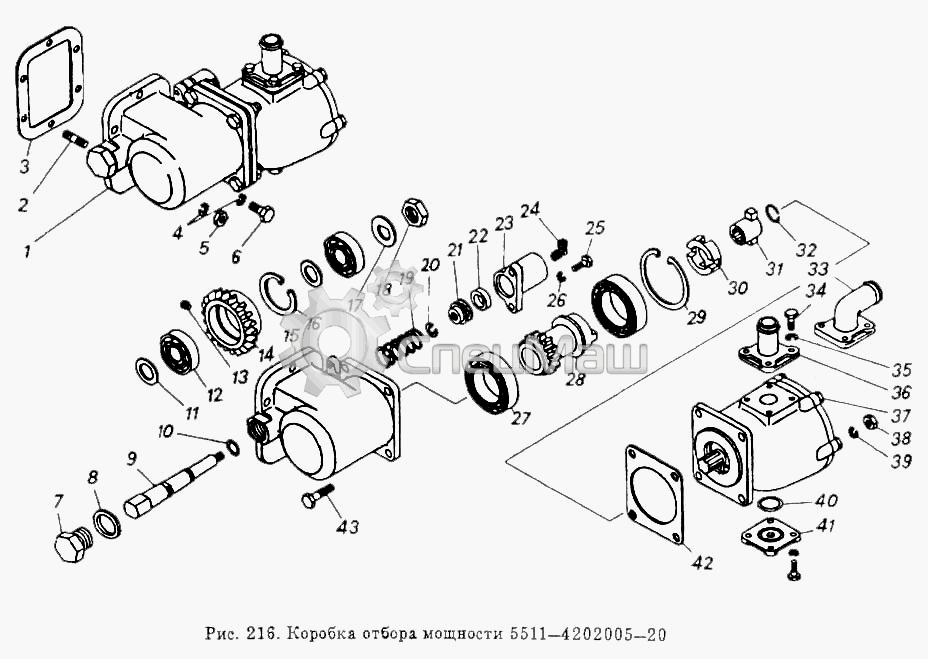

Устройство коробки отбора мощности КАМАЗ


1 6511-4202005-20 Коробка отбора мощности с насосом в сборе 2 1/34495/21 Шпилька М10х1,25х15х25 3 5511-4202018 Прокладка 4 1/05168/70 Шайба 10 пружинная 5 1/21647/11 Гайка М10х1,25-6Н 6 1/59707/21 Болт М10х1,25-6gх25 7 864312 Пробка М30х1,5-6g 8 870632 Шайба уплотнительная 30х42х2 9 5511-4202034-10 Ось промежуточной шестерни 10 016-020-25-2-2 Кольцо 11 5511-4202040-10 Шайба 12 (6-305) Подшипник 12 864713 Подшипник 6-305 13 5511-4202048-20 Винт установочный 14 5511-4202032-10 Шестерня промежуточная 15 5511-4202016-10 Картер коробки отбора мощности 16 862806 Кольцо Б 62 ГОСТ 5511.4202040 Шайба стопорная 18 1/07269/11 Гайка М24х1,5-6Н 19 5511-4202091-10 Пружина 20 1/05170/70 Шайба 12 пружинная 21 5511-4202068 Поршень 22 100-3570228 Кольцо уплотнительное 23 5511.4202065 Корпус пневмоцилиндра 24 853965 Угольник 6 ввертный 25 1/60436/21 Болт М8-6gх25 26 1/05166/70 Шайба 8 пружинная 27 5511-4202200 (111) Подшипник 28 5511-4202036-10 Шестерня ведомая 29 Кольцо 2Б90 Кольцо 2Б90 30 5511-4202064 Компенсатор 31 5511-4202062-20 Полумуфта 32 5511-4202081 Кольцо стопорное 33 5511-8604087 Патрубок 34 1/60436/21 Болт М8-6gх25 35 1/05166/70 Шайба 8 пружинная 36 5511-8604087-10 Патрубок (тропический вариант) 37 (Г-5511-8604000-10) Насос шестеренный в сборе 37 НШ32-Л-2 Насос шестеренный в сборе 38 1/21647/11 Гайка М10х1,25-6Н 39 1/05168/70 Шайба 10 пружинная 40 Кольцо Кольцо 41 5511-8604088 Штуцер 42 5511-8604157 Прокладка 43 1/13070/21 Болт М10х1,25-6gх40 www.kspecmash.ru

Зависимые коробки

Здесь речь идёт о зависимости от сцепления. Подобные устройства обычно располагаются на транспортных средствах, оснащённых механическими коробками передач. Такие системы актуально применять в случае, когда навесное дополнительное оборудование не нужно включать на ходу, то есть во время движения транспортного средства.

Зависимые коробки обладают несколькими основными преимуществами:

  • они имеют небольшой вес, что упрощает работу с ними при ремонте и обслуживании;
  • сам ремонт не вызывает никаких сложностей при наличии определённого уровня знаний;
  • если коробка находится в выключенном состоянии, такие КОМ дополнительно не нагружают двигатель;
  • конструкция достаточно простая и надёжная;
  • они обладают длительным сроком службы;
  • требования в плане технического обслуживания минимальные;
  • высокий уровень безопасности, поскольку коробка отбора не может самопроизвольно включиться в работу на ходу.

Монтируются зависимые коробки предельно просто. Для этого предусмотрено специально отведённое место. Предварительно демонтируется лючок. Если расположение будет верхним, дополнительно в схеме используется насос.

С демонтажными работами также всё просто. В случае снятия на работу основной КПП это никак не повлияет.
