Особенности коробок передач Лада Гранта

Особенности КПП на «Ладе Гранта»

Отличия конструкций коробок, которыми оснащается автомобиль, требуют разного подхода в обслуживании и эксплуатации. Что необходимо учесть, решая вопрос приобретения модификации «Лады Гранта»: робот или автомат, перечислено далее.

Механика

Механическая КПП выполняется с кулисным и тросиковым приводами. В первом варианте исполнения коробка напрямую связана с рычагом переключения передач в салоне автомобиля посредством кулисы. Устройство выбора и переключения передач приводится в действие усилием руки водителя. Преимущества такого решения:

• простота привода;
• удобство регулировки;
• дешевизна реализации.

Недостатки:

• шум в салоне машины;
• передача вибрации от коробки в салон;
• разбалансировка положения рычага выбора передач в салоне.

Механическая коробка переключения передач на «Ладе Гранта»

Простое механическое управление переключением передач усовершенствовано заменой кулисы на тросиковый привод, что реализовано в МКПП 2181 и проявилось в существенной разнице с конструкцией 2180. Это повлекло полную переделку механизма управления и привело к следующим улучшениям:

• устранению усилий при переключении передач;
• уменьшению шума в салоне;
• отсутствию вибраций от коробки в салоне.

Одновременно выявились некоторые неудобства:

• чувствительность к резкому перемещению рычага выбора передач;
• меньший, чем у коробки, срок службы;
• относительная дороговизна узла.

Кулисный и тросиковый приводы как представители механического управления постепенно утрачивают позиции, что следует учесть при выборе «Лады Гранта» между механикой и автоматом.

Автомат

Автоматическая коробка переключения передач на «Ладе Гранта» серийно производится компанией Jatco и используется в автомобилях Nissan, «Гранта» автомат или «Датсун» автомат. Производитель автомобиля утверждает, что коробка используется без каких-либо сервисных вмешательств на протяжении всего срока эксплуатации.

Однако разработчик АКПП рекомендует делать как минимум частичную замену масла после 30000 миль (50000 км) пробега. Дороговизну замены следует учесть, сравнивая «Ладу Гранта» робот и автомат.

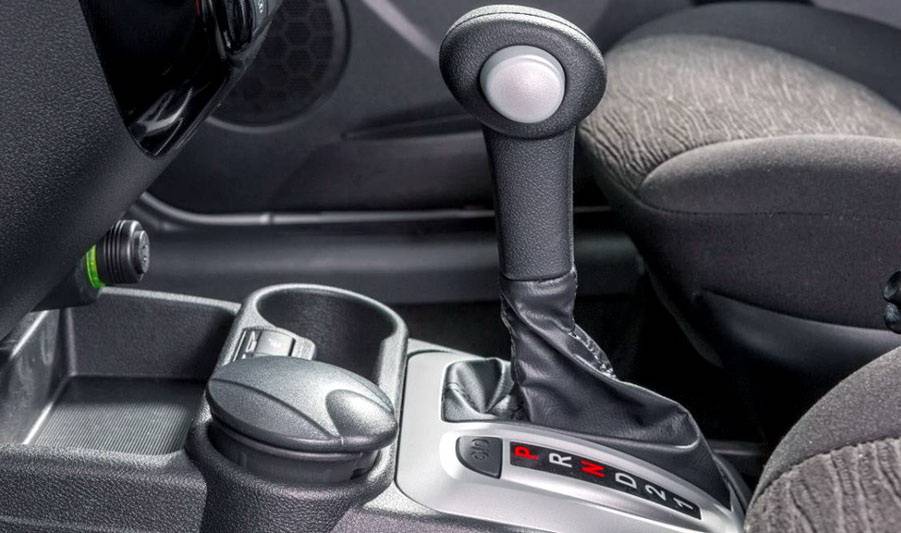

Автоматическая коробка переключения передач на «Ладе Гранта»

Коробка-автомат JF414E представляет собой 4-ступенчатый агрегат с электронной регулировкой переключения скоростей. При соблюдении требований эксплуатации может прослужить до 200000 км. Решая, что лучше — «Гранта» автомат или механика, нужно учесть преимущества АКПП, заключающиеся в:

• надежности;
• плавности переключения;
• комфортности езды.

Недостатки также имеются и заключаются в:

• чувствительности к перегрузкам;
• применении специализированной трансмиссионной жидкости;
• дороговизне ремонта и обслуживания агрегата.

Автоматическая коробка предпочтительнее для комфортного управления автомобилем, поэтому «Лада Гранта» автомат или в перспективе вариатор будут лучшим выбором с точки зрения удобства водителя.

Роботизированная КПП

РКПП представляет собой своего рода гибрид механической коробки передач и электронного управления по заданному алгоритму, который периодически обновляется в процессе так называемой адаптации.

Суть работы роботизированной КПП заключается в полной механической развязке обыкновенной МКПП от ручки управлением передачами. Это достигнуто установкой двух дополнительных, приводимых в действие электродвигателями, узлов — выбора передач и управления сцеплением.

Переключением передач управляет автоматика, следуя заранее выбранному алгоритму. Он складывается из настройки и запоминания в процессе «адаптации» пространственных позиций механических элементов управления переключением передач и сцепления с одной стороны, и стиля управления педалью газа водителем — с другой.

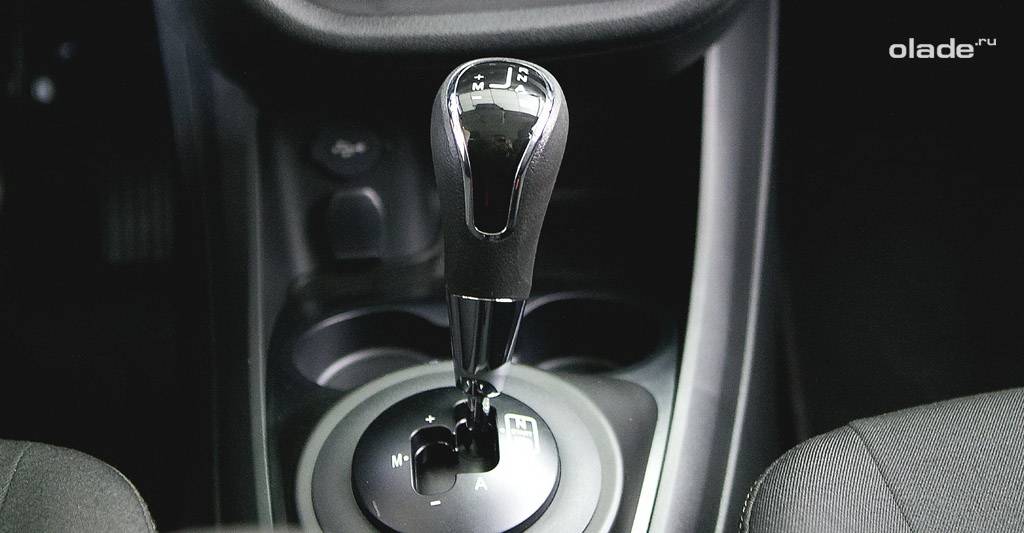

Роботизированная КПП на «Ладе Гранта»

Преимущества использования коробки-робота:

• нет необходимости работы рычагом;
• экономичность;
• относительная надежность механизмов привода (актуаторов);
• возможность перехода на ручной режим управления.

Наряду с преимуществами, имеются недостатки:

• необходимость регулярной коррекции работы робота вследствие износа элементов трансмиссии «адаптация»;
• возникновение рывков при переключении передач при перемене стиля вождения;
• сложность приобретения новых импортных актуаторов.

Коробка типа робот хорошо подходит для устойчивого равномерного стиля вождения.

Признаки неисправности сцепления «Лады Гранта» на механике

Зачастую поломка КПП является следствием возникновения неисправностей в механизме сцепления. В их число входят следующие ситуации:

• Педаль нажимается без усилия. При этом невозможно включить передачу, а из коробки раздается треск. Причина кроется в неисправном гидроприводе сцепления. Во время попыток включить передачу возможен сильный износ шестерней.
• Сразу после запуска двигателя из района местонахождения КПП начинает доноситься гул или шелест. Коварство ситуации заключается в том, что это может сигнализировать как о неисправности выжимного подшипника (сравнительно недорогой детали), так и об износе зубьев или подшипников МКПП.
• «Гранта» дергается при переключении передач МКПП, возникает вибрация. Проявление такого симптома возможно при износе демпферных пружин, корзины сцепления.

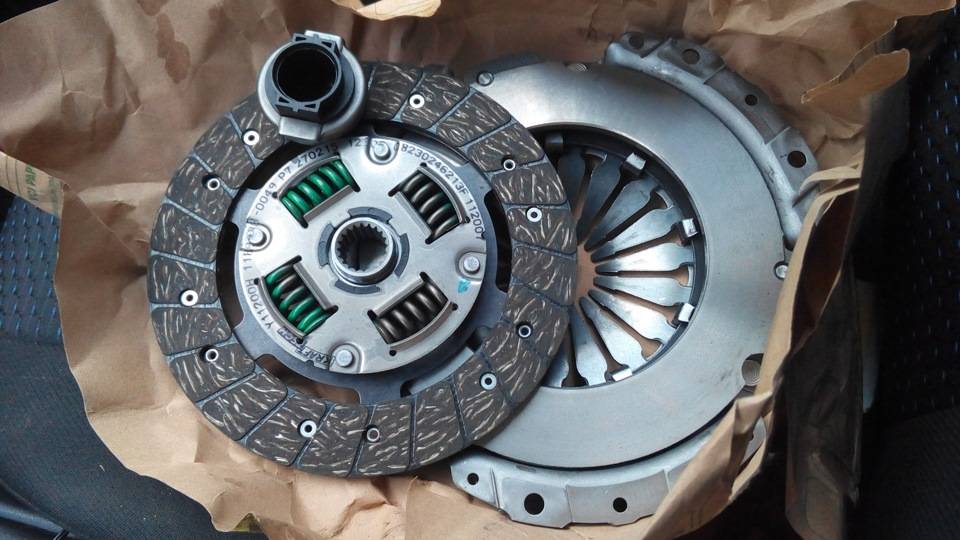

Замена сцепления на «Лада Гранта»

Эти признаки нельзя игнорировать, следует найти причину их возникновения.

Выбор коробки передач

У всех типов коробок скоростей на Ладе есть свои преимущества и недостатки, но даже КПП Гранта отечественной сборки не доставляют автовладельцам очень больших проблем.

Если не брать во внимание небольшую шумность механической части трансмиссии, то можно сказать, что «робот» и «механика» вполне надежные, без ярко выраженных характерных «болезней». Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина

Для любителей неспешной езды и комфортного управления автомобилем лучше всего подойдет «автомат», здесь только единственный минус – повышенный расход бензина.

Механическая КПП хотя и подвывает, но на ее ресурсе шум особо не отражается, при нормальной эксплуатации она может без проблем проходить около двухсот тысяч километров.

В роботизированной коробке временами сбоит электроника, и к специфике управления автомобиля с АМТ нужно привыкнуть.

С какой трансмиссией выбрать Ладу Гранту, личное дело каждого автомобилиста, здесь многое зависит от предпочтений самого водителя.

Лада Гранта 2016

по словам менеджера автосалона где покупал автомобиль, на гранту установлена новая КПП с тросовым приводом вместо кулисы. и она являеется более надежной и что с ней не будут никаких проблем ! скажу вам честно полная хрень на самом деле, лучше бы кулису оставили!

на пробеге 14000 при переключении на 3 передачу и газ в пол начала дрожать ручка кпп и причем только на 3 передаче! заехал в салон объяснил им ситуацию, они мне говорят это болезнь у них такая , решить можно без проблем! загнали машину в сервис “начали разбирать” , почему написал в ковычках сейчас расскажу. сел я перед теликом в зоне отдыха и начал ждать! прошло ровно 2 часа выходит веселый сервисмэн говорит все сделано. выезжаю с сервиса первая-40 км, кидаю на вторую-70 км, кидаю на третью газ в пол и такая же ситуация дребезжит ручка кпп! и тут у меня мысль может они нихрена не сделали. заехал обратно попросил запись с камер сервиса и прикиньте что как машину загнали в угол сервиса с того момента как менеджер вышел из моей машины с этим авто ничего не происходило она просто тупо стояла в конце зала в углу ровно 2 часа! отматерил весь персонал сервиса и директора данного автосалона. написал жалобу автовазу они даже несоизволили ответить! это еще пол беды , через неделю остановился на светофоре на холостом хочу услышал стук в работе кпп, при выжатом сцеплении звук пропадает ! сцепление отпускаешь звук появляется! позвонил в другой автосалон записался в сервис! назначили день, время. приехал я туда машинку загнали в сервис сняли разобрали кпп и увиделу картину подшипник был раздолблен, масло было вся в металической стружке , кпп поменяли по гарантии. АВТОВАЗ ты че творишь вообще. ну как так? у меня мнение к вашим машинам после всего этого лишь такое , вы нихрена не умеете делать . моторы у вас никакие , кпп тоже никакие! лакокрасочное покрытие ниочем, проверяли машину прибором передние двери сверху 110 микрон показывает, снизу 170 это как? вы даже оборудование не можете свое настроить таким образом чтоб краска которой красите машины наносилась ровно. пороги все облезли , капот весь в сколах! и это все на пробеге 14000. пластик в салоне дребезжит ! за 437000 владелец машины получает геморой! а хотелось просто купить машину и ездить без проблем хотя бы 100 тысяч !

Советы по эксплуатации

Но какой бы неприхотливой ни была данная трансмиссия эксплуатировать ее, как и любую другую вещь, необходимо правильно.

Существуют определенные правила, который должен придерживаться любой владелец автомобиля с автоматом от «Джатко»:

1. Проверка уровня и замена масла.
2. Правильное вождение.
3. Правильная буксировка.

Правильное вождение c АКПП «Jatco»

АКПП «Джатко» надежный и выносливый. Ключевой особенностью является легкость и плавность переключения скоростей. Но в любом случае рекомендуется прогревать автомобиль перед поездкой в зимнее время. А в летний период – охлаждать.

Не нужно дергать ручку переключения. Автомат сам подстраивается под стиль вождения. Водителю нужно только наслаждаться поездкой с этой трансмиссией. А также автомат не любит длительную езду с высокой скоростью.

Буксировка автомобиля

Для того, чтобы буксировать автомобиль с автоматом от «Jatco» следует соблюдать следующие рекомендации:

1. Буксировать на расстояние не более, чем 40 км.
2. Не превышать скорость на буксире – 35 км\ч.
3. Кулису трансмиссии перевести в нейтральное положение.
4. Избегать рывков при буксировке. Это может привести в негодность акпп Jatco.

Режимы переключения: кулиса коробки передач

Как и на всех автомобилях с автоматической коробкой передач Jatco имеет следующие положения кулисы:

• P – парковка;
• N – нейтрал;
• D – движение вперед;
• R – движение назад;
• 1 – движение только на первой скорости;
• 2 – начало движения на 1 передаче, затем произойдет автоматическое переключение с первой на вторую передачу. Дальше 2 передачи АКПП не разгонит автомобиль.

А также модель оснащена режимом «М» – механический. Водитель сможет самостоятельно повышать или понижать передачи. И имеет «А» – автоматический режим. Переключение будет происходить с помощью блока актуаторов.

Автомат Jatco

Впервые коробки подобного типа дебютировали на автомобиле Лада Гранта, позднее ее получила и Лада Калина. В отличие от всех иных коробок передач, автоматическая трансмиссия Jatco не имеет к разработкам АвтоВАЗа никакого отношения, производитель этой КПП – Япония, компания, которая является давним поставщиком коробок для автомобилей Ниссан. Так вышло и в этот раз, автоматическая трансмиссия, которая подошла Гранте устанавливалась на Ниссан Микра, однако стоит отметить, что при установке ее на Гранту инженеры произвели многочисленные доработки и калибровки как самой коробки передач, так и автомобиля. Поскольку эта КПП намного тяжелее механики, потребовалось изменить картер двигателя автомобиля, элементы подвески и крепления силового агрегата. Клиренс автомобиля при этом снизился со 160мм до 145мм. Установили радиатор охлаждения нового образца с блоком для охлаждения масла КПП, позднее радиатор такого типа стали устанавливать и на остальные Гранты, блок маслоохладителя в которых был отдан под работу системы кондиционирования. В общем и целом автомат Jatco – это классический представитель гидротрансформаторных автоматических коробок передач. В его основе четыре полноценные ступени и имитация пятой, которая достигается путем блокировки гидротрансформатора. Отличительными чертами этой трансмиссии является то, что она обеспечивает плавность хода автомобилей уровнем выше и лишена фирменного шума работы ВАЗовских коробок передач.

Доводкой программной части новой коробки занималась австрийская компания AVL, задачей которой было оптимальным образом подобрать режимы работы под требования АвтоВАЗа. А требования были простыми, автомобиль должен сохранить динамичный характер, который обеспечивает двигатель ВАЗ 21126 и получить такую плавность переключения передач, при которой водитель и вовсе не заметит переход на ступень выше. Исходя из отзывов владельцев автомобилей с подобной трансмиссией можно с уверенностью сказать, что работа была выполнена ровно так, как того требовал авто завод.

Однако у такого решения есть и минусы. Во-первых, коробки передач такого типа по определению расходуют больше топлива за счет конструктивных особенностей. Во-вторых, коробка тупиковая, она переваривает ровно столько крутящего момента, сколько выдает двигатель ВАЗ 21126, и установить его на более мощный мотор ВАЗ 21127 не представилось возможным. В-третьих, автомобили с автоматом подобного типа значительно дороже версий с механической или роботизированной коробкой передач.

Коробка передач рассчитана на неопытного владельца, в ее программе управления внедрено большое количество систем защиты. Например, если при прямолинейном движении вперед перевести селектор выбора передач в положение R, подразумевающее движение задним ходом, то коробка передач проигнорирует это действие ровно до тех пор, пока не произойдет изменение условий работы позволяющих включить задний ход.

Хотя сервисная статистика на данный момент времени говорит о том, что японские коробки передач узел достаточно надежный и рекламаций по поводу выхода ее из строя приходит минимальное количество.

Со временем количество комплектаций, оснащенных подобной трансмиссией снижалось ввиду повышения курса валюты и, как следствие, рост стоимости автоматической коробки передач. Было время, когда АвтоВАЗ и вовсе убрал из линейки моделей Лада Гранта с подобной коробкой. Однако сейчас автозавод предлагает Лада Гранта и Лада Калина с коробкой Jatco, хотя и в очень ограниченных комплектациях.

Характеристики всех типов КПП Лады Гранта

Первая механическая коробка передач этой модели класса седан и лифтбек получила индекс 2180. Ей на замену вскоре пришла модернизированная КПП с тросовым приводом, которая индексируется как 2181. Она устанавливается, начиная с комплектации «стандарт».

Тяговая и тросовая КПП Лады Гранта

Разница между двумя этими КПП очевидна. Первое и главное заключается в использовании вместо жёстких тяг, усиливающих вибрацию на кузов и кулису, более гибких тросов от японского производителя Atsumitec. Кроме этого, отличались КПП 2180 от 2181 и другими параметрами.

1. На 2181 установлены синхронизаторы в виде конусов, что позволило снизить воздействие на рычаг переключения передач при установке 1-й или 2-й скорости.
2. Диск сцепления стал больше в диаметре (215 мм). Из-за этого увеличился в размерах картер сцепления, а стартер стал располагаться вдоль ДВС.
3. Синхронизаторы получили зубья с уменьшенным скосом угла (100 градусов), снизилось и усилие начального поджатия до 70 Нм.
4. Иной механизм выбора скоростей стал разработкой компании Schaeffler. Кроме того, он был перенесен вверх, что позволило снизить усилие при переключении в холода и устранить масляные подтёки.
5. Четкость переключения передач стала возможна, в том числе, благодаря селекторной пластине.
6. Вместо минерального трансмиссионного масла стали использовать с завода полусинтетическое, а объем масла снизился до 2,2 литра.

Конструктивно КПП стала не только надёжнее, но и комфортнее для водителя. Вибрации на рычаг КПП и кузов в целом значительно снизились. Скорости стали включаться четко и без задержек. Вместе с тем модернизация коробки передач на Ладе Гранта и на Калине 2 повлекла за собой среднее увеличение цены на 5000 рублей. По мнению экспертов, главное отличие обновленной трансмиссии не столько в надёжности, сколько в качестве включения передач.

Что характерно, новые выпуски Лады Приора не получили тросовую КПП, на этом автомобиле до сих пор устанавливается устаревшая ВАЗ 2180 с жёсткими тягами.

Особенности роботизированной КПП

Помимо обновленной механики, Лада Гранта с 2015 года, начиная с комплектации «люкс», может оснащаться роботизированной коробкой передач. Новая трансмиссия будет комплектоваться в вариациях «норма» и «люкс». По задумке инженеров это устройство должно полностью свести на нет негативное влияние человеческого фактора, при котором допускаются различные ошибки.

Гранта стала первым автомобилем семейства ВАЗ, получившим роботизированный вариант трансмиссии. В качестве основного производителя выступила японская компания Jatco, известная в своей сфере по разработке и выпуску роботизированных, автоматических КПП и вариаторов. На Гранту стали устанавливать проверенную годами 4-ступенчатую коробку. Не самая современная, но надёжная.

Особенности АКПП

Период адаптации робота и выпуск первых пилотных версий Гранты на автомате длился довольно долго. За это время симбиоз отечественных и японских разработок подвергался многочисленным калибровкам. Модернизация включала в себя около 30 доработок, причём в процессе принимали инженеры из Австрии. Только после этого АКПП пошла в серию.

Специалисты учли даже вопросы эргономичности: рука удобно ложится на рычаг переключения передач. Выбор соответствующих режимов имеет индикацию на селекторе, заданный режим также дублируется и на экране БК. Единственный недостаток, выявленный в процессе эксплуатации, заключается в ненадёжной фиксации рычага в выбранном режиме.

Коробка передач работает в нескольких режимах. Первая и вторая передача фиксированные. Есть кнопка overdrive, благодаря которой автомат не будет переключаться на четвертую скорость. Актуален этот режим при обгонах на трассе. Фиксированные первые две передачи используются для передвижения по бездорожью или в затяжных подъёмах в гору. В зимнее время коробка передач не будет включать повышенную 3-ю и 4-ю передачи до тех пор, пока масло не прогреется до 15 и до 60 градусов соответственно.

В отличие от механической КПП Лады Гранта, в автомате отсутствует маховик. Вместо него используется диск привода.

Особенности схемы автоматической трансмиссии привели к снижению клиренса автомобиля. Электронная начинка, управляющая устройством, находится позади, с левой стороны ниже фары. Многие полагают, что такое местоположение при ударе в ДТП приведёт к неуправляемости автомобиля. Но инженеры считают иначе. Автоматика будет надёжно контролировать работу. Судя по отзывам, система действительно функционирует без нареканий, и это не может не радовать.

Комплектация Lada Granta разными коробками передач

Механические коробки за границей – редкость. В России еще много фанатов МКПП, но механика постепенно и неуклонно сдает позиции современной автоматике и роботизированным агрегатам. После рестайлинга «Гранты» в 2018 году на машинах устанавливают три вида трансмиссий.

Механика

«АвтоВАЗ» пошел по пути модернизации старой, проверенной трансмиссии от «девятки». Модель, которая вышла под индексом 2180, скоро сделали тросовой. Новой коробке присвоили индекс 2181.

Ценник на «Гранты» взлетел. Однако первый опыт был не совсем удачным: завод доработал агрегат с учетом жалоб и пожеланий пользователей.

К плюсам МКПП с тросами водители относят следующие:

• снизилась вибрация рычага переключения скоростей;
• стало меньше посторонних шумов;
• передачи переключаются четко;
• экономнее расходуется трансмиссионное масло;
• повысилась надежность узла.

Не радует низкое качество металла шестерней: зубья деталей быстро стираются. В коробке появился вой.

Автомат

«Лада Гранта» в кузовах седан и лифтбек получила 4-ступенчатую автоматическую трансмиссию Jatco, как на «Датсуне». Конструктивно простая КПП характеризуется хорошей динамикой разгона, долгим межсервисным периодом, уверенным переключением скоростей.

Но автолюбителям не достает 5- и 6-й передач, волнует большое потребление топлива. В режиме «Драйв» ощущается вибрация.

О технических характеристиках, достоинствах и недостатках автоматической коробки «Гранты» читайте в статье характеристики лады гранты автомат

Робот

«Гранты» комплектуют роботизированной КПП АМТ-2.0. Автоматизированная механическая трансмиссия показала отличное переключение скоростей, экономию топлива и масла. Здесь и возможность торможения двигателем, и перехода на облегчающий простои в городских пробках ползущий режим.

Однако рабочий ресурс недорогих агрегатов невысок, скоростной датчик не отрегулирован, проблемы с размыканием сцепления при езде в гору не устраивают владельцев.

Новая коробка передач «Гранты» и «Калины»: тяга к тросу

Многие знают, что у новой КП ВАЗ-2181 тросовый привод, кто-то слышал про многоконусные синхронизаторы. А некоторые утверждают, что это старая коробка «Рено», которую отдали на растерзание инженерам АВТОВАЗа. Автор собрал достаточно информации, чтобы развеять мифы и рассказать об интересных подробностях нового агрегата. Компьютерная графика Дмитрия Горева.

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

1 — ведущая шестерня главной передачи;

2 — вторичный вал;

3 — первичный вал;

4 — вилка включения пятой передачи;

5 — вилка включения третьей и четвертой передач;

6 — выключатель фонарей заднего хода;

7 — картер сцепления;

8 — механизм переключения передач;

9 — центральный фиксатор.

Наша справка

Объем масла, заливаемого в коробку ВАЗ-2181, уменьшился на треть. Более того, с запуском в серию перешли с минералки на полусинтетику, которая сохраняет рабочие свойства до —42 ºС. Причем это касается и новой коробки, и старой (ее пока устанавливают на дешевые модификации «Стандарт»). Смазка не требует замены весь срок службы автомобиля, то есть в течение пяти лет или 200 тыс. км пробега.

СИНХРОНИЗАТОР

Итак, редукторная часть осталась прежней. Почти прежней: на первой и второй передачах все-таки пришлось установить многоконусные синхронизаторы. Во-первых, ради надежности: вторая ступень наиболее нагружена, а многоконусник, несомненно, продлит ей жизнь. Во-вторых, чтобы снизить усилие при включении передач.

Кроме того, коробку ВАЗ-2181 планируют устанавливать и на модели с более мощными двигателями. Поэтому необходимо сцепление увеличенного диаметра (215 мм), у которого, естественно, больший момент инерции. Это дополнительный аргумент в пользу многоконусного синхронизатора. Более мощное сцепление потребовало иного картера, ведь прежний вмещал максимум 200-миллиметровый диск.

Пришлось перенести и стартер, теперь он расположен не вдоль коробки, а вдоль двигателя.

На первые образцы устанавливали трехконусный синхронизатор. Но расчеты показали, что двухконусные, более дешевые, с запасом выдерживают требуемый крутящий момент (см. рисунки).

Помимо прочих достоинств они позволили избавиться от проблемного конуса на шестернях первой и второй передач, контактирующего с кольцом синхронизатора и требующего высокой точности при изготовлении. Теперь набор колец создает две поверхности трения, обеспечивая мягкую и эффективную синхронизацию.

Кроме того, изготовитель — немецкая (Ho¨rbiger) — наносит на промежуточное кольцо дополнительное покрытие, снижающее износ и обеспечивающее стабильные рабочие параметры, в том числе необходимый коэффициент трения.

Чтобы облегчить переключения, уменьшили угол скоса зубьев синхронизаторов (со 125 до 100º) и усилие предварительного поджатия (со 150 до 70 Н). Оставь разработчики при этих изменениях прежний одноконусный узел, не исключено, что появился бы хруст при быстром вживлении второй ступени (особенно при низких температурах) — так называемый пробой синхронизатора. С многоконусным этого не случится благодаря большей рабочей поверхности.

ТРЕБОВАНИЯ И ПРЕДЛОЖЕНИЯ

В основе новинки, которую устанавливают на версии «Норма» и «Люкс», — прежняя коробка передач, появившаяся еще на ВАЗ-2108 и с небольшими модернизациями дожившая до сегодняшних дней. Ее слабые места хорошо известны: затрудненное включение, большие ходы рычага, размазанная схема переключения, низкий виброкомфорт.

Прикидывая, что и как можно улучшить, условились об одном: не трогать редукторную часть, а именно валы, шестерни, синхронизаторы. Иначе потребуются огромные финансовые затраты, необходимые для запуска в серию новой коробки, — без высокоточного оборудования не обеспечить должного качества зацепления, работы и синхронизации.

Так что же нового в коробке с индексом ВАЗ-2181?

Основные элементы коробки передач ВАЗ-2181:

АМТ 2182

Стремясь сделать свой «автомат» и при этом не выбиваться из рамок не высокого бюджета АвтоВАЗ запустил в серию автоматизированную механическую трансмиссию. Образно говоря – это механическая коробка передач, роль переключения передач в которой отдана исполнительному механизму. Но так ли все просто, давайте разберемся.

Основные узлы и агрегаты были взяты от модернизированной механической КПП о которой мы говорили ранее, ее характеристики полностью подходят под те задачи, которые АвтоВАЗ ставит перед своими автомобилями. Механизм переключения разрабатывала компания ZF, которая славится своими качественными решениями в мире разработке трансмиссий. По заверениям производителя срок службы узла переключений составляет минимум десять лет, вся проводка, клеммы и плата управления надежна защищена от попадания пыли, влаги и воздействий низких температур, что позволило расширить температурный диапазон использования коробки передач.

С первого взгляда кажется, что подобное решение имеет точно такие же свойства, как и классический гидромеханический автомат, о котором мы поговорим позднее. У автомобиля две педали, акселератор и тормоз, рычаг КПП имеет режимы N – нейтраль, А- автоматическое переключение, R – режим движения задним ходом и M – мануальный или ручной режим. Однако эксплуатация роботизированной коробки имеет свои отличия и преимущества. Основным отличием для водителя является то, что роботизированную КПП нельзя долго держать на тормозе в автоматическом режиме, это чревато перегревом сцепления, о чем сообщит индикатор на приборной панели. В затяжных пробках лучше переводить селектор КПП в положение нейтрали. РКПП так же не имеет «ползущего» режима, когда при отпускании педали тормоза автомобиль самостоятельно катится вперед. Инженеры АвтоВАЗа не предусмотрели подобную функцию, чтобы продлить срок службы для сцепления, поскольку режим, когда автомобиль начинает трогаться при отпускании педали сцепления, пагубным образом влияет на механизм.

Кроме этих особенностей все остальное является преимуществом роботизированных КПП – они проще и дешевле в обслуживании, помогают экономить топливо в виду отсутствия потерь в гидромеханическом исполнительном механизме, их можно перемещать на буксире и выезжать из затруднительных мест применяя раскачку вперед и назад.

Помимо прочего конструкторами и инженерами принимавшими участие в разработке новой конструкции была заложена программа обучения. Автомобиль, анализируя стиль езды владельца, подстраивает работу роботизированной коробки передач. Всего в блоке управления заложено двенадцать различных программ управления, достаточных для обеспечения комфорта эксплуатации в любых режимах работы: в городском или спортивном.

В перспективе все узлы и агрегаты новой коробки передач должны иметь больший срок службы, в отличие от механического собрата. Причина тому – электрические механизмы включения передач, которые проделывают все операции плавно и всегда максимально точно и корректно под имеющиеся задачи. В то время как на механической коробке передач возможны излишние нагрузки в случае не опытного владельца или при не правильном выборе нужной передачи и ее излишне резком включении.

Новая коробка от АвтоВАЗа будет отличным выбором для водителя новичка, она значительно упросит процесс управления автомобилем за счет отсутствия необходимости выжимать сцепление и переключать передачи, при этом автомобиль с АМТ изначально дешевле, чем аналогичный с автоматом и в случае ремонта он будет не значительно дороже обычной механической трансмиссии.

Зачем нужна МКПП?

Первая причина ясна – надо как-то подключить вращающийся вал двигателя к приводам колес, чтобы тронуться с места. Есть и вторая: силовой агрегат развивает рабочую мощность (иначе – максимальный крутящий момент) при достижении определенного числа оборотов коленчатого вала. Для большинства бензиновых двигателей этот порог составляет 3000 об/мин, для дизельных – 2000 об/мин.

Для чайников, то бишь, новичков, желающих разобраться в работе автомобильных узлов, предлагается такое пояснение:

1. Во время работы на месте (холостой ход) количество оборотов коленвала составляет 800-900 об/мин. Чтобы начать движение, развиваемой мощности недостаточно и нужно поднять ее за счет нажатия на газ и повышения оборотов до 2-3 тыс. в минуту. В этот момент и нужно подключить привод колес, что выполняется с помощью коробки передач.
2. Без МКПП разгон автомобиля выйдет плавным и невероятно долгим, а если попадется подъем, то машина не разгонится никогда. Причина та же – нехватка мощности. Для повышения динамики нужен преобразователь усилия, способный замедлить вращение, но увеличить крутящий момент.
3. Для разворота и парковки машине нужен задний ход, его также обеспечивает механическая коробка передач.

Если между колесным приводом и коленчатым валом поставить зубчатую передачу с шестеренками разного размера, то колеса станут вращаться медленнее. Но при этом на каждом колесе возрастет усилие (на жаргоне – тяга) и разгон автомобиля ускорится. А плавное подключение вращающихся элементов обеспечит другой узел МКПП – сцепление.

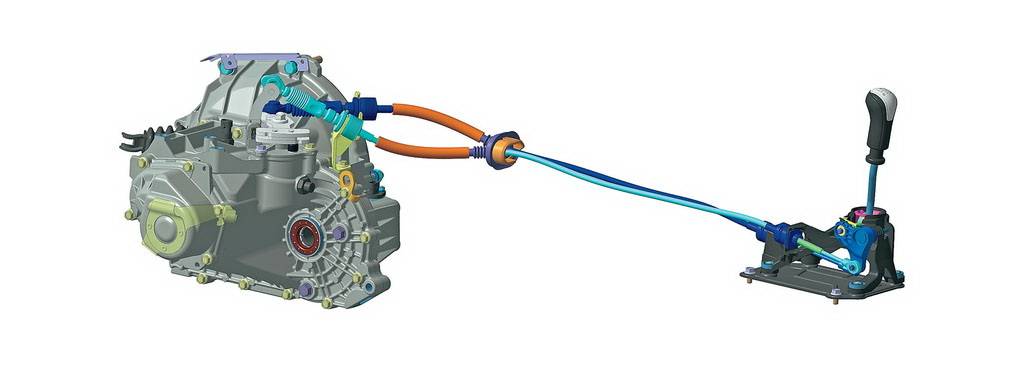

Тросовый привод коробки Лада Гранта

Привод тягами долгое время оставался самым простым и дешевым вариантом для переключения передач. Но большинство производителей на данный момент отказались от этого варианта в пользу конструкций с несколькими тягами и сложными кулисами или в пользу тросового привода.

АВТОВАЗ давно хотел использовать последний вариант на своих автомобилях, но мешала высокая цена данной конструкции в прошлом и низкое расположение механизма переключения. Теперь эти проблемы решены и Гранта получила тросовый привод МКПП

Использование тросового привода на коробке Лады Гранты позволило убрать неприятные вибрации на рычаге КПП, сделать переключения более четкими и уменьшить люфт самого рычага.

В приводе сцепления планировали отказаться от троса в пользу гидравлики, но сделать это не удалось по экономическим соображения. Отметим, что использование гидравлического привода в данном случае позволило бы сделать педаль сцепления более понятной и логичной в работе. Компоновка подкапотного пространства также бы выиграла за счет такого решения, так как прокладывать гидравлику проще.

Алюминиевые вилки включения передач от компании Шеффлер теперь имеют специальные противоизносные башмаки из пластика. Раньше использовались стальные вилки со специальным бронзирующим слоем, который постепенно стирался и засорял масло порошком из металла.

Механизм выбора передач:

1 – рычаги выбора ступени;

2 – штифт селекторной решетки;

3 – селекторная решетка;

4 – механизм блокировки заднего хода;

5 – центральная трехмерная пластина.

МКПП 2181

В отличие от своего предшественника новая коробка передач получила массу нововведений. Эта коробка стала первой для АвтоВАЗа которая прошла компьютерное моделирование, подобный подход к производству и инжинирингу позволил оптимизировать конструкцию и сделать ее надежнее. Изменился масляный картер новой КПП с 3.3 литров до 2.2 литров и в качестве используемого масла стали использовать не устаревшую «минералку», а хорошую «полусинтетику» срок службы которой рассчитан на весь срок эксплуатации автомобиля, а именно на 5 лет или на 200 тысяч километров пробега.

Но, несомненно, самым важным и знаковым изменением стало внедрение тросов включения передач вместо металлических тяг. Такое решение позволило полностью убрать вибрацию с рычага КПП, качественно увеличить четкость включения передач и их избирательность, уменьшить ходы рычага.

Изменению подверглась и начинка новой коробки. Редукторная часть, а именно первичный и вторичный валы остались без изменений, были внедрены новые многоконусные синхронизаторы на первой и второй передачи. В отличии от классических синхронизаторов синхронизаторы нового типа значительно надежнее, и поскольку по статистике первая и вторая передачи являются самыми нагруженными такое решение позволило повысить параметр надежности нового агрегата. Так же синхронизаторы подобной конструкции упрощают включение передачи, делая его еще более плавным. Помимо этого в планах автозавода значится установка этой КПП на более мощные двигатели, а значит необходимо сцепление с большим диаметром. В отличие от предшественника новое сцепление имеет размер 215мм (прим. Было 200мм), это повлекло изменение картера сцепления и переноса стартера.

Следующее изменение будет особенно заметно при отрицательных температурах. В коробках старого типа механизм выбора передачи был расположен внизу и находился в масле. При падении температуры ниже нуля масло загустевало и включение передач до момента прогрева масла было затруднительным. В коробке нового образца механизм выбора передач это отдельный модуль стоящий снаружи КПП – это решение позволило уйти от проблемы тугих переключений в мороз при первых километрах пути, а так же в перспективе в значительной степени упрощает процесс ремонта и обслуживания КПП. Предусмотрена защита от ошибочного включения заднего хода, который можно включить только на нейтрали.

Путем комплексного подхода к разработке новой КПП инженерам удалось достичь уровня эксплуатации коробки передач ничем не хуже, чем у конкурентов по ценовому сегменту. В планах АвтоВАЗа внедрение многоконусных синхронизаторов на третьей передаче, а так же переход на гидравлический привод сцепления.
